製品タイプ	マザーボード
ブランド	ASRock
モデル	X299E-ITX/ac
フォームファクタ	Mini-ITX (17 cm x 17 cm)
おおよその重量	500 g
CPUソケット	LGA 2066
チップセット	Intel® X299
メモリタイプ	DDR4 SO-DIMM、最大64GB、クアッドチャネル
メモリースロット	4 x DDR4 SO-DIMM
対応メモリ周波数	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
拡張スロット	1 x PCI Express 3.0 x16
ストレージ	6 x SATA3 6 Gbit/s、3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
オーディオ	7.1 CH HD (Realtek ALC1220)、Purity Sound™ 4
ネットワーク	2 x Gigabit LAN (Intel® I219V および I211AT)、Wi-Fi 802.11ac + Bluetooth 4.2
背面USBポート	1 x USB 3.1 Gen2 Type-A、1 x USB 3.1 Gen2 Type-C、4 x USB 3.1 Gen1
電源	1 x ATX 24ピン、1 x 12V 8ピン
対応オペレーティングシステム	Microsoft® Windows® 10 64ビット
主な機能	Intel® Turbo Boost Max 3.0、Hyper BCLK III、BIOS UEFI、RGB LED、Virtual RAID on CPU 対応
メンテナンスと清掃	定期的なほこりの除去、湿気を避ける、柔らかい布を使用
安全	過電圧保護、静電気放電保護、雷保護
交換部品と修理可能性	Wi-Fiアンテナ、SATAケーブル、M.2ネジ（オプション）
保証	条件についてはASRockのWebサイトをご確認ください

よくある質問 - X299E-ITX/ac ASROCK

X299E-ITX/ac マザーボードはどのタイプのCPUをサポートしていますか？

LGA 2066ソケット用のIntel® Core™ Xシリーズ（79xx、78xxシリーズ）プロセッサをサポートし、28または44のPCIeレーン（6コア以上）に対応します。16 PCIeレーンのプロセッサ（4コア）はサポートされていません。

最大メモリ容量とメモリモジュールのタイプは？

最大容量は64GBで、4つのSO-DIMMスロットを介したDDR4です。クアッドチャネルと最大4000 MHz（OC）の周波数をサポートします。

マザーボードにはM.2ポートがありますか？

はい、3つのUltra M.2ソケットを搭載しています：1つ（M2_1）はSATAおよびPCIe Gen3 x4（タイプ2230/2242/2260/2280）をサポートし、他の2つ（M2_2およびM2_3）はPCIe Gen3 x4（タイプ2280）のみをサポートします。

BIOS（Clear CMOS）をリセットする方法は？

背面のClear CMOSボタンを使用します（背面スイッチでデフォルト設定）。押す前にコンピュータの電源がオフでプラグが抜かれていることを確認してください。

マザーボードはWi-FiとBluetoothをサポートしていますか？

はい、Intel® Dual-Band Wireless-AC 8265モジュールを内蔵しており、Wi-Fi 802.11a/b/g/n/ac（最大867 Mbps）とBluetooth 4.2をサポートしています。

マザーボードのフォームファクタは？

Mini-ITX（17 cm x 17 cm）フォーマットで、コンパクトなケース向けに設計されています。

SATAポートの数とRAIDの種類は？

6つのSATA3ポート（6 Gbit/s）を備え、RAID 0、1、5、10モード、およびIntel Rapid StorageとSmart Responseテクノロジーをサポートします。

背面ボタン（REAR_BTN）の意味は？

背面スイッチはClear CMOS（デフォルト）と電源ボタン機能を切り替えます。これにより、システムの電源ON/OFFやCMOSのクリアを素早く行えます。

マザーボードはオーバークロックをサポートしていますか？

はい、BIOSおよびHyper BCLK IIIなどのテクノロジーを介してオーバークロックをサポートしています。注意：オーバークロックはコンポーネントを損傷する可能性があり、自己責任で行ってください。

対応するオペレーティングシステムは？

正式にはMicrosoft® Windows® 10 64ビットと互換性があります。

使用説明書 X299E-ITX/ac ASROCK

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

GND ○ GND SERIRQ# ○ +3VSB S_PWRDOWN# ○ GND ○ LAD0 LAD1 ○ +3V LAD2 ○ LAD3 SMB_DATA_MAIN ○ PCIRST# SMB_CLK_MAIN ○ FRAME GND ○ PCICLK 1

1 +5V PLED+ DUMMY PLED+ DUMMY PLED- SPEAKER

(SATA3_2_3: SATA3_6_7 SATA3_4_5 SATA3_2_3

(SATA3_4_5:

USB_PWR P- P+ GND USB_PWR P- P+ GND DUMMY

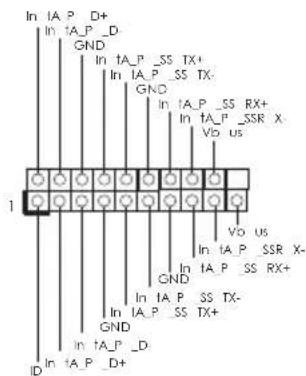

In IA_P D+ In IA_P_D- GND In tA_P_SS TX+ In IA_P_SS TX- GND In IA_P_SS RX+ In tA_P_SSR X- V0 US 1 In IA_P SSR X- GND In IA_P SS RX+ In IA_P SS TX- GND In tA_P_D+ In IA_P_D+
