Тип продукта	Материнская плата
Бренд	ASRock
Модель	X299E-ITX/ac
Форм-фактор	Mini-ITX (17 см x 17 см)
Приблизительный вес	500 г
Сокет процессора	LGA 2066
Чипсет	Intel® X299
Тип памяти	DDR4 SO-DIMM, до 64 ГБ, четырехканальный
Слоты памяти	4 x DDR4 SO-DIMM
Поддерживаемая частота памяти	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Слот расширения	1 x PCI Express 3.0 x16
Хранилище	6 x SATA3 6 Гбит/с, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Аудио	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Сеть	2 x Gigabit LAN (Intel® I219V и I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Задние порты USB	1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1
Питание	1 x ATX 24 контакта, 1 x 12V 8 контактов
Совместимая операционная система	Microsoft® Windows® 10 64-bit
Основные функции	Поддержка Intel® Turbo Boost Max 3.0, Hyper BCLK III, BIOS UEFI, RGB LED, Virtual RAID на процессоре
Обслуживание и чистка	Регулярная очистка от пыли, избегать влажности, использовать мягкую ткань
Безопасность	Защита от перенапряжения, электростатического разряда, молнии
Запасные части и ремонтопригодность	Антенна Wi-Fi, кабели SATA, винты M.2 (опционально)
Гарантия	Обратитесь к сайту ASRock за условиями

Часто задаваемые вопросы - X299E-ITX/ac ASROCK

Какие процессоры поддерживает материнская плата X299E-ITX/ac?

Она поддерживает процессоры Intel® Core™ X-Series (79xx, 78xx-Series) для сокета LGA 2066 с 28 или 44 линиями PCIe (6 ядер и более). Процессоры с 16 линиями PCIe (4 ядра) не поддерживаются.

Какой максимальный объем памяти и тип модулей?

Максимальный объем составляет 64 ГБ DDR4 через 4 слота SO-DIMM. Поддерживается четырехканальный режим и частоты до 4000 МГц (OC).

Имеет ли материнская плата порты M.2?

Да, она имеет три разъема Ultra M.2: один (M2_1) поддерживает модули SATA и PCIe Gen3 x4 (тип 2230/2242/2260/2280), два других (M2_2 и M2_3) поддерживают только PCIe Gen3 x4 (тип 2280).

Как сбросить BIOS (Clear CMOS)?

Используйте кнопку Clear CMOS на задней панели (по умолчанию задана с помощью заднего переключателя). Убедитесь, что компьютер выключен и отключен от сети перед нажатием.

Поддерживает ли материнская плата Wi-Fi и Bluetooth?

Да, она интегрирует модуль Intel® Dual-Band Wireless-AC 8265 с поддержкой Wi-Fi 802.11a/b/g/n/ac (до 867 Мбит/с) и Bluetooth 4.2.

Каков форм-фактор материнской платы?

Это форм-фактор Mini-ITX (17 см x 17 см), предназначенный для компактных корпусов.

Сколько портов SATA и какой тип RAID?

Она предлагает 6 портов SATA3 (6 Гбит/с) с поддержкой режимов RAID 0, 1, 5, 10, а также технологий Intel Rapid Storage и Smart Response.

Что означает задняя кнопка (REAR_BTN)?

Задний переключатель позволяет переключаться между функциями Clear CMOS (по умолчанию) и кнопкой питания. Это позволяет быстро включать/выключать систему или сбрасывать CMOS.

Поддерживает ли материнская плата разгон?

Да, она поддерживает разгон через BIOS и технологии, такие как Hyper BCLK III. Внимание: разгон может повредить компоненты и осуществляется на ваш страх и риск.

Какие операционные системы совместимы?

Официально совместима с Microsoft® Windows® 10 64-bit.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X299E-ITX/ac ASROCK

Спасибо за покупку надежной материнской платы ASRock X299E-ITX/ac, выпускаемой под постоянным жестким контролем качества компании ASRock! Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик материнской платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.

1.1. Комплект поставки

• Материнская плата ASRock X299E-ITX/ac (форм-фактор Mini-ITX)
• Краткое руководство по установке платы ASRock X299E-ITX/ac
• Компакт-диск с ПО для платы ASRock X299E-ITX/ac
  • 1 х экран панели с портами ввода-вывода
  • 2 x кабеля передачи данных Serial ATA (SATA) (дополнительная принадлежность)
  • 1 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
  • 3 x Винт для гнезда Ultra M.2 (приобретаются отдельно)

1.2 Технические характеристики

Платформа	Форм-фактор Mini-ITX10-слойная печатная плата
ЦП	Поддерживаются процессоры семейства Intel® CoreTM серии X (серии 79xx, 78xx) для разъема LGA 2066.* Поддерживаются только процессоры с 28 и 44 линиями PCIe (6 ядер и более). Процессоры с 16 линиями PCIe (4 ядра) не поддерживаются. Дополнительная информация представлена в Списке совместимых ЦП (CPU Support List ) на веб-сайте ASRock. (http://www.asrock.com/)Digi Power designСистема питания 7Поддерживается технология Intel® Turbo Boost Max 3.0.Поддержка системы ASRock Hyper BCLK Engine III
Чипсет	Intel® X299
Память	Четырехканальная память DDR44 слота DDR4 DIMMПоддержка модулей памяти DDR4 4000(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 не относящихся к ECC, небуферизованной памяти* Максимальная поддерживаемая частота памяти зависит от типа процессора.* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)Максимальный объем ОЗУ: 64 Г6Поддерживается Intel® Extreme Memory Profile (XMP) 2.0
Слотрасширения	1 x Слот PCI Express 3.0 x16 (PCIE1:режим x16)1 x вертикальный слот M.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ac (на задней панели ввода-вывода)Позолоченные контакты разъема VGA PCIe (PCIE1) 15μ
Звук	7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1220)Поддержка Premium Blu-ray AudioЗащита от перепадов напряжения в электрической сети

• Поддержка Purity Sound™ 4
• Конденсаторы для аудиосистем серии Nichicon Fine Gold
• 120 дБ SNR DAC с дифференциальным усилителем
• Первоклассный усилитель NE5532 для гарнитуры у аудиоразъема на передней панели (поддерживаются гарнитуры с сопротивлением до 600 Ом)
• Стабилизированный вход питания
• Технология Direct Drive
• Определение сопротивления нагрузки, подключенной к порту на передней панели
• Позолоченные контакты аудиоразъемов
• Позолоченный аудиоразъем (15 мкм)
• Поддержка DTS-подключения

LAN

• Gigabit Ethernet 10/100/1000 Мбит/с
- 1 x Giga PHY Intel ^ I219V, 1 x GigaLAN Intel ^ I211AT
- Поддерживается пробуждение по ЛВС
- Молниезащита и защита от электростатических разрядов
- Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE

Беспроводная ЛВС

• Intel® Dual Band Wireless-AC 8265
  • Поддержка IEEE 802.11a/b/g/n/ac
• Поддержка двух диапазонов (2,4/5 ГГц с полосой пропускания 80 МГц и MU-MIMO)
• Поддержка высокоскоростного беспроводного подключения до 867 Мбит/с
• 2 x антенны для поддержки технологии передачи данных 2 (передача) x 2 (прием)
• Поддержка Bluetooth 4.2 / 3.0 + High speed class II

Порты ввода- вывода на задней панели

• 2 x антенных порта
• 1 х оптический выход SPDIF
- 1 x порт USB 3.1 Gen2 Type-A (10 Гбит/с) (ASMedia ASM3142) (с защитой от электростатических разрядов)
- 1 x порт USB 3.1 Gen2 Type-C (10 Гбит/с) (ASMedia ASM3142) (с защитой от электростатических разрядов)
- 4 x портов USB 3.1 Gen1 (концентратор ASMedia ASM1074) (с защитой от электростатических разрядов)*
- 2 x порта RJ-45 для ЛВС с индикатором (ACT/LINK и SPEED)*
* Если удалить ЗАДНЮЮ плату X299E-ITX, не будут работать порты USB 3.1 Gen1 и порты ЛВС RJ-45.
• 1 х кнопка сброса настроек CMOS и кнопка питания

Запоминающие устройства

• Разъемы HD Audio: тыловые AC / центральная AC / сабвуфер / линейный вход / фронтальные AC / микрофон (позолоченные контакты)
• 6 порта SATA3 со скоростью передачи данных 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15 и технологии Intel Smart Response), NCQ, AHCI и «горячего» подключения*
• 1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с ключом M с пропускной способностью 6,0 Гб/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гб/с)**
• 2 слота Ultra M.2 (M2_2 и M2_3), поддерживается модуль M.2 PCI Express типа 2280 с ключом M.2 до версии Gen3 x4 (32 Гбит/с)**

** Поддержка технологии Intel® Optane™ (M2_1)

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe

** Поддерживается виртуальный RAID на ЦП (M2_2 и M2_3)

Разъемы

• 1 колодка для виртуального RAID-контроллера на ЦП
• 1 колодка ТРМ
- 1 колодка светодиодного индикатора питания и корпусного динамика
• 1 колодка светодиодной RGB-подсветки

* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт).

• 1 разъем для вентилятора охлаждения ЦП, 4-контактный
* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт).
- 1 разъем для дополнительного вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 1,5 А (18 Вт)
- 1 разъем для корпусного вентилятора (4-контактный) (смартрегулятор скорости вращения вентилятора)
* Для разъемов CPU_OPT/W_PUMP и CHA_FAN1 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

• 1 разъем питания ATX (24-контактный разъем питания высокой плотности)
• 1 разъем питания 12 В (8-контактный разъем питания высокой плотности)
• 1 аудиоразъем для передней панели (позолоченные контакты аудиоразъема, 15 мкм)

• 1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)

• 1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

• 1 кнопка на задней панели (A: кнопка сброса настроек CMOS; B: кнопка питания)

Параметры BIOS

• AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса
• Поддержка функций пробуждения по стандарту АСРІ 6.1
• Поддерживается SMBIOS 3.0.
• Регулировка напряжений ЦП, DRAM, PCH 1,0 В, VCCIO, VCCSA

Контроль оборудования

• Контроль температуры: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор
• Тахометр: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор
• Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор
• Регулировка скорости вращения: вентилятор ЦП; дополнительный вентилятор или помпа водяного охлаждения ЦП; корпусной вентилятор
• Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, PCH 1,0 В, VCCIO, VCCSA

Операционные системы

- Microsoft® Windows® 10 (64-разрядная)

Сертификация

• FCC, CE, WHQL
• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Колодки и разъемы, расположенные на материнской плате

Расположенные на материнской плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.

Колодка материнской панели

(9-контактная, PANEL1) (см. стр. 1, № 5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Подключите

расположенные на

корпусе выключатель

питания, кнопку

перезагрузки и индикатор

состояния системы к этой

КОЛОДКЕ В СООТВЕТСТВИИ

с распределением

КОНТАКТОВ,

приведенным ниже.

Перед подключением

кабелей определите

положительный и

отрицательный контакты.

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.

Колодка светодиодногоиндикатора питания идинамика корпуса(7-контактная, SPK_PLED1)(см. стр. 1, No 10)				Предназначена дляподключения светодиодногоиндикатора питания идинамика корпуса.
Разъемы Serial ATA3(SATA3_2_3:см. стр. 3, No 21)(SATA3_4_5:см. стр. 3, No 22)(SATA3_6_7:см. стр.3,No 23)	SATA3_6_7	SATA3_4_5	SATA3_2_3	Эти шесть разъемовSATA3 предназначены дляподключения кабелей SATAвнутренних запоминающихустройств для передачи данныхсо скоростью до 6,0 Гб/с.
Колодка USB 2.0(9-контактная, USB_5_6)(См. стр. 3, No 20)				Эта колодка USB 2.0 можетподдерживать два порта.

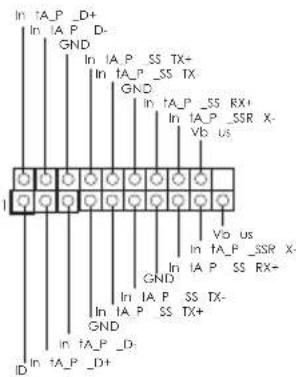

Колодка USB 3.1 Gen1(19-контактная,USB_7_8)(См. стр. 3, No 24)				Эта колодка USB 3.1 Gen1может поддерживать два порта.
Аудиоколодка переднейпанели(9 контактов,HD_AUDIO1)(см. стр. 1, No 14)				Эта колодка предназначена дляподключения аудиоустройств кпередней аудиопанели.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:

A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку "FrontMic" панели управления Realtek и отрегулируйте параметр "Recording Volume" (Громкость записи).

Разъем для

дополнительного

вентилятора или помпы

водяного охлаждения корпуса

(4-контактный CHA_ FAN1/W_PUMP)

(см. стр. 1,№ 1)

GND FAN_VOLTAGE_CONTR OL FAN_SPEED FAN_SPEED_CONTROL

Данная материнская плата

оснащена 4-контактным

разъемом для системы

водяного охлаждения корпуса.

3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.

Разъем вентилятора

охлаждения процессора

(4 контакта, CPU_FAN1)

(см. стр. 1,№ 8)

GND FAN_VOLTAGE_CONTR OL FAN_SPEED FAN_SPEED_CONTROL

Эта материнская плата

снабжена 4-контактным

разъемом для малошумящего

вентилятора ЦП. Если вы

собираетесь подключить

3-контактный вентилятор

охлаждения процессора,

подключайте его к контактам

1-3.

Разъем для

дополнительного

вентилятора или помпы

водяного охлаждения

ЦП

(4 контактна, CPU_OPT/

W_PUMP)

(см. стр. 1,№ 9)

GND FAN_VOLTAGE_CONTR OL FAN_SPEED FAN_SPEED_CONTROL

Данная материнская плата

оснащена 4-контактным

разъемом для системы водяного

охлаждения ЦП. 3-контактную

систему водяного охлаждения

ЦП следует подключать к

контактам 1-3.

Разъем питания ATX(24 контакта, ATXPWR1)(см. стр. 1, No 11)		Эта материнская платаоснащена 24-контактнымразъемом питания ATX. Чтобыиспользовать 20-контактныйразъем питания ATX,подключите его вдоль контакта1 и контакта 13.
Разъем питанияATX 12 B(8 контактов, ATX12V1)(см. стр. 1, No 6)		Эта материнская платаснабжена 8-контактнымразъемом питания ATX12 В. Чтобы использовать4-контактный разъем питанияATX, подключите его вдольконтакта 1 и контакта 5.
Колодка TPM(17 контактов, TPMS1)(см. стр. 1, No 16)		Этот разъем обеспечиваетподдержку системы TrustedPlatform Module (TPM), котораяспособна обеспечить надежноехранение ключей, цифровыхсертификатов, паролей иданных. Система TPM такжеповышает уровень сетевойбезопасности, защищаетцифровые идентификаторыи обеспечивает целостностьплатформы.
Колодка светодиоднойRGB-подсветки(4 контакта, RGB_LED1)(см. стр. 1, No 4)		Эта колодка RGB-подсветкислужит для подключенияудлинительного кабелясветодиодной RGB-подсветки,которая позволяет реализоватьразличные световые эффекты.Внимание! Категорическизапрещается подключать кабельсветодиодной RGB-подсветкис нарушением полярности, таккак это может привести к егоповреждению.* Дополнительные сведения обиспользовании этой колодкисм. на стр. 33.

Колодка для виртуального RAID- контроллера на ЦП (4 контактов, VROC1) (см. стр. 1, № 2)

Этот разъем поддерживает виртуальный RAID-контроллер Intel® на ЦП и RAID-контроллер NVME/AHCI на шине PCIE ЦП.

Благодаря использованию технологии Intel VROC поддерживаются три режима работы:

SKU

Требуется аппаратный ключ

Основные функции

Сквозной режим

Не требуется

Intel Fultondale NVMe

Стандартный Стандартный ключ

Премиум Премиум-ключ

Hole

* Дополнительные сведения о VROC см. в официальной документации Intel.

1.4 Смарт-переключатели

Эта материнская плата оснащена двумя смарт-переключателями:

переключателем функции кнопки на задней панели и кнопкой сброса настроек CMOS/питания.

Переключатель функции кнопки на задней панели (REAR_BTN_SEL1) (см. стр. 1, № 13)

Переключатель функции кнопки на задней панели позволяет переключать функцию кнопки сброса настроек CMOS/питания на задней панели ввода-вывода. А: кнопка сброса настроек CMOS (функция по умолчанию); В: кнопка питания

Кнопка сброса настроек CMOS/питания (REAR_BTN) (см. стр. 5, № 13)

Функцию этой кнопки можно выбрать с помощью переключателя функции кнопки на задней панели. Кнопка сброса настроек (функция по умолчанию) CMOS предназначена для быстрого сброса значений CMOS. Кнопка питания предназначена для быстрого включения и выключения системы.

Сброс настроек CMOS работает, только если питание компьютера выключено и он отключен от источника питания.

1 Introdução
