Tipo di prodotto	Scheda madre
Marca	ASRock
Modello	X299E-ITX/ac
Formato	Mini-ITX (17 cm x 17 cm)
Peso approssimativo	500 g
Socket processore	LGA 2066
Chipset	Intel® X299
Tipo di memoria	DDR4 SO-DIMM, fino a 64 GB, canale quadruplo
Slot memoria	4 x DDR4 SO-DIMM
Frequenza memoria supportata	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Slot di espansione	1 x PCI Express 3.0 x16
Archiviazione	6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Audio	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Rete	2 x Gigabit LAN (Intel® I219V e I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Porte USB posteriori	1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1
Alimentazione	1 x ATX 24 pin, 1 x 12V 8 pin
Sistema operativo compatibile	Microsoft® Windows® 10 64 bit
Funzioni principali	Supporto Intel® Turbo Boost Max 3.0, Hyper BCLK III, BIOS UEFI, RGB LED, Virtual RAID on CPU
Manutenzione e pulizia	Spolveratura regolare, evitare l'umidità, usare un panno morbido
Sicurezza	Protezione contro sovratensioni, scariche elettrostatiche, fulmini
Parti di ricambio e riparabilità	Antenna Wi-Fi, cavi SATA, viti M.2 (opzionali)
Garanzia	Consulta il sito ASRock per le condizioni

Domande frequenti - X299E-ITX/ac ASROCK

Quale tipo di processore supporta la scheda madre X299E-ITX/ac?

Supporta i processori Intel® Core™ X-Series (79xx, 78xx-Series) per socket LGA 2066, con 28 o 44 linee PCIe (6 core o più). I processori a 16 linee PCIe (4 core) non sono supportati.

Qual è la capacità massima di memoria e il tipo di modulo?

La capacità massima è di 64 GB in DDR4, tramite 4 slot SO-DIMM. Supporta il canale quadruplo e frequenze fino a 4000 MHz (OC).

La scheda madre dispone di porte M.2?

Sì, possiede tre socket Ultra M.2: uno (M2_1) supporta moduli SATA e PCIe Gen3 x4 (tipo 2230/2242/2260/2280), gli altri due (M2_2 e M2_3) supportano solo PCIe Gen3 x4 (tipo 2280).

Come resettare il BIOS (Clear CMOS)?

Utilizzare il pulsante Clear CMOS sul retro (impostato predefinito tramite l'interruttore posteriore). Assicurarsi che il computer sia spento e scollegato prima di premere.

La scheda madre supporta Wi-Fi e Bluetooth?

Sì, integra un modulo Intel® Dual-Band Wireless-AC 8265 che supporta Wi-Fi 802.11a/b/g/n/ac (fino a 867 Mbps) e Bluetooth 4.2.

Qual è il formato della scheda madre (fattore di forma)?

È un formato Mini-ITX (17 cm x 17 cm), progettato per case compatti.

Quante porte SATA e che tipo di RAID?

Offre 6 porte SATA3 (6 Gbit/s) che supportano le modalità RAID 0, 1, 5, 10, oltre alle tecnologie Intel Rapid Storage e Smart Response.

Cosa significa il pulsante posteriore (REAR_BTN)?

L'interruttore posteriore consente di passare dalle funzioni Clear CMOS (predefinito) a pulsante di alimentazione. Ciò permette di accendere/spegnere il sistema o cancellare rapidamente il CMOS.

La scheda madre supporta l'overclocking?

Sì, supporta l'overclocking tramite il BIOS e tecnologie come Hyper BCLK III. Attenzione: l'overclocking può danneggiare i componenti ed è a proprio rischio.

Quali sistemi operativi sono compatibili?

È ufficialmente compatibile con Microsoft® Windows® 10 64 bit.

MANUALE UTENTE X299E-ITX/ac ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock X299E-ITX/ac, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock X299E-ITX/ac (Form Factor Mini-ITX)
  • Guida all'installazione rapida di ASRock X299E-ITX/ac
  • CD di supporto di ASRock X299E-ITX/ac
  • 1 x mascherina metallica posteriore I/O
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x antenne ASRock WiFi da 2,4/5 GHz (opzionali)
  • 3 x viti per Socket Ultra M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma Mini-ITXPCB a 10 layer
CPU	Supporta la famiglia di processori Intel® CoreTM serie X (serie 79xx, 78xx) per il socket LGA 2066* Supporto solo di processori PCIe 28 e 44 (6-core e superiori). I processori PCIe 16 lane (4-core) non sono supportati. Fare riferimento all'elenco delle CPU supportate sul sito ASRock per altre informazioni. (http://www.asrock.com/)Digi Power designPotenza a 7 fasiSupporta la tecnologia Intel® Turbo Boost Max 3.0Supporto di ASRock Hyper BCLK Engine III
Chipset	Intel® X299
Memoria	Tecnologia memoria DDR4 Quad Channel4 Alloggi DDR4 SO-DIMMSupporto di memoria DDR4 4000(OC)*/3866(OC)/ 3800(OC)/ 3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/ 2400/2133 non-ECC, un-buffered* La frequenza di memoria massima supportata potrebbe variare in base al tipo di processore.* Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0
Alloggio d'espansione	1 x alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)1 x Socket M.2 verticale (Key E) con il modulo WiFi-802.11ac fornito (sul pannello I/O posteriore)Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1)
Audio	Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1220)Supporto audio Blu-ray PremiumSupporta protezione da sovratensione

• Supporto di Purity Sound ^TM 4
- Cappucci audio Nichicon serie Fine Gold
- 120dB SNR DAC con amplificatore differenziale
- NE5532 Premium Headset Amplifier per connettore audio pannello frontale (supporta cuffie fino a 600 Ohm)
- Ingresso Pure Power
- Tecnologia Direct Drive
- Sensore impedenza sulla porta di uscita anteriore
- Connettori audio dorati
- Connettore audio dorato 15 μ
• Supporta DTS Connect

LAN

• LAN Gigabit 10/100/1000 Mb/s
• 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
• Supporto WOL (Wake-On-LAN)
• Supporta protezione da fulmini/scariche elettrostatiche
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE

LAN wireless

• Intel® Dual-Band Wireless-AC 8265
  • Supporta IEEE 802.11a/b/g/n/ac
• Supporto Dual-Band (2,4/5 GHz con larghezza di banda 80Mhz e MU-MIMO)
  • Supporto di connessioni wireless ad alta velocità fino a 867 Mbps
• 2 antenne per supportare tecnologia a diversità 2 (trasmissione) x 2 (ricezione)
  • Supporto di Bluetooth 4.2 / 3.0 + High speed Classe II

I/O pannello posteriore

• 2 x porte antenna
  • 1 x porta uscita SPDIF ottico
• 1 x Porta USB 3.1 Gen2 di tipo A (10 Gb/s) (ASMedia ASM3142) (Supporto protezione ESD)
• 1 x Porta USB 3.1 Gen2 di tipo C (10 Gb/s) (ASMedia ASM3142) (Supporto protezione ESD)
• 4 x porte USB 3.1 Gen1 (hub ASMedia ASM1074) (supporto protezione da scariche elettrostatiche)*
• 2 x porta RJ-45 LAN con LED (LED ACT/LINK e LED SPEED)*

* Se si rimuove la scheda X299E-ITX REAR, le porte USB 3.1 Gen1 e LAN RJ-45 non funzioneranno.

• 1 x Tasto Clear CMOS / Tasto d'alimentazione
- Connettori audio HD: altoparlante posteriore/centrale/basso/ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archiviazione

• 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug *
• 1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**
• 2 x Socket Ultra M.2 (M2_2 e M2_3), supporto modulo PCI Express di tipo M Key 2280 M.2 fino a Gen3 x4 (32 Gb/s)**

** Supporta la tecnologia Intel® Optane™ (M2_1)
** Supporto di SSD NVMe come disco d'avvio
** Supporto di Virtual RAID On CPU (M2_2 e M2_3)

Connettore

• 1 x RAID virtuale su connettore CPU
• 1 x connettore TPM
• 1 x connettore LED alimentazione e altoparlante
• 1 x collettore LED RGB

* Supporto totale di fino a 12V/3A, 36W strip LED

• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU optional/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola CPU optional/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 1,5A (18W).

- 1 x connettore ventola telaio (4 pin) (Smart Fan Speed Control)

* CPU_OPT/W_PUMP e CHA_FAN1 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)
• 1 x connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)
• 1 x connettore audio pannello frontale (15μ connettore audio dorati)
• 1 x connettore USB 2.0 (supporto di 2 porte USB 2.0) (supporto protezione da scariche elettrostatiche)
• 1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)
• 1 x Tasto posteriore (A: Tasto Clear CMOS ; B: Tasto d'alimentazione)

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue
• Eventi di riattivazione conformi a ACPI 6.1
• Supporto di SMBIOS 3.0
- CPU, DRAM, PCH 1,0V, VCCIO, VCCSA, regolazione multipla della tensione

Hardware Monitor

• Sensore di temperatura: CPU, CPU Optional/Pompa dell'acqua, Ventola telaio
• Tachimetro ventola: CPU, CPU Optional/Pompa dell'acqua, Ventola telaio
• Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): CPU, CPU Optional/Pompa dell'acqua, Ventola telaio
• Controllo velocità ventola: CPU, CPU Optional/Pompa dell'acqua, Ventola telaio
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA

so

• Microsoft® Windows® 10 64 bit

Certificazioni

• FCC, CE, WHQL
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettore LED

alimentazione e

altoparlante

(SPK_PLED1 a 7 pin)

(vedere pag. 1, n. 10)

Collegare i LED alimentazione e l'altoparlante a questo connettore.

Connettori Serial ATA3

(SATA3_2_3:

vedere pag. 3,

n. 21)

(SATA3_4_5:

vedere pag. 3, n. 22)

(SATA3_6_7:

vedere pag.3, n. 23)

SATA3_6_7 SATA3_4_5 SATA3_2_3

Questi sei connettori SATA3

supportano cavi dati SATA

per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB_5_6 a 9 pin)

(fare riferimento a pag. 3, n. 20)

USB_PWR P- P+ GND DUMMY USB_PWR

Questo connettore USB 2.0 può supportare due porte.

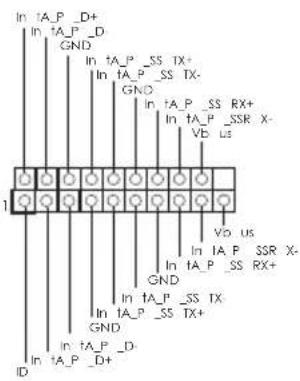

Header USB 3.1 Gen1

(USB_7_8 a 19 pin)

(fare riferimento a pag. 3, n. 24)

In tA_P_D+ In tA_P_D GND In tA_P_SS TX+ In tA_P_SS TX- GND In tA_P_SS RX+ In tA_P_SSR X- Vb us Vo us In tA_P SSR X- GND In tA_P_SS RX+ In tA_P_SS TX+ In tA_P_SSS TX+ GND In tA_P_D- ID

Questo connettore USB 3.1 Gen1 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 14)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore ventola telaio optional / pompa dell'acqua (4 pin CHA_FAN1/W_ PUMP) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di connettori a 4-Pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 8)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU optional / pompa dell'acqua (CPU_OPT/W_PUMP a 4 pin) (vedere pag. 1, n. 9)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 11)		Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 6)		Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 16)		Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 4)		Questa basetta RGB è utilizzata per collegare il cavo di prolunga RGB LED che permette agli utenti di scegliere tra vari effetti luminosi LED.Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.* Fare riferimento a pagina 33 per ulteriori istruzioni su questa basetta.

RAID virtuale su connet- tore CPU

(VROC1 a 4 pin)

(vedere pag. 1, n. 2)

Questo connettore supporta RAID virtuale Intel ^® su CPU e RAID NVME/AHCI su PCIE CPU.

Con l'introduzione del prodotto Intel VROC, ci sono tre modalità di funzionamento:

SKU	Tasto hardware richiesto	Caratteristiche principali
Pass-through	Non necessario

Standard Tasto Standard

Premium Tasto Premium

* Per ulteriori dettagli su VROC, fare riferimento alle informazioni ufficiali fornite da Intel.

1.4 Interruttori intuitivi

La scheda madre è dotata di due interruttori intuitivi: Interruttore posteriore e Tasto Clear CMOS /Tasto d'alimentazione.

Interruttore posteriore

(REAR_BTN_SEL1)

(vedere pag. 1, n. 13)

L'interruttore posteriore permette di regolare facilmente la funzione del tasto Clear CMOS/tasto d'alimentazione sul pannello I/O posteriore. A: Tasto Clear CMOS (predefinito); B: Tasto d'alimentazione

Tasto Clear CMOS/Tasto

d'alimentazione

(REAR_BTN)

(vedere pag. 5, n. 13)

La funzione di questo tasto può essere regolata utilizzando l'interruttore posteriore. L'interruttore Clear CMOS (predefinito) consente di cancellare rapidamente i valori CMOS. Il tasto d'alimentazione consente di accendere/spegnere rapidamente il sistema.

La funzione Clear CMOS è operativa solo quando si spegne il computer e si scollega l'alimentatore.
