Tipo de producto	Placa base
Marca	ASRock
Modelo	X299E-ITX/ac
Formato	Mini-ITX (17 cm x 17 cm)
Peso aproximado	500 g
Zócalo de procesador	LGA 2066
Chipset	Intel® X299
Tipo de memoria	DDR4 SO-DIMM, hasta 64 GB, canal cuádruple
Ranuras de memoria	4 x DDR4 SO-DIMM
Frecuencia de memoria soportada	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Ranura de expansión	1 x PCI Express 3.0 x16
Almacenamiento	6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Audio	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Red	2 x Gigabit LAN (Intel® I219V y I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Puertos USB traseros	1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1
Alimentación	1 x ATX de 24 pines, 1 x 12V de 8 pines
Sistema operativo compatible	Microsoft® Windows® 10 64 bits
Funciones principales	Support Intel® Turbo Boost Max 3.0, Hyper BCLK III, BIOS UEFI, RGB LED, Virtual RAID on CPU
Mantenimiento y limpieza	Aspirado regular, evitar la humedad, usar un paño suave
Seguridad	Protección contra sobretensiones, descargas electrostáticas, rayos
Piezas de repuesto y reparabilidad	Antena WiFi, cables SATA, tornillos M.2 (opcionales)
Garantía	Consulte el sitio web de ASRock para conocer las condiciones

Preguntas frecuentes - X299E-ITX/ac ASROCK

¿Qué tipo de procesador soporta la placa base X299E-ITX/ac?

Soporta procesadores Intel® Core™ X-Series (79xx, 78xx-Series) para zócalo LGA 2066, con 28 o 44 vías PCIe (6 núcleos o más). Los procesadores de 16 vías PCIe (4 núcleos) no son compatibles.

¿Cuál es la capacidad máxima de memoria y el tipo de módulos?

La capacidad máxima es de 64 GB en DDR4, a través de 4 ranuras SO-DIMM. Soporta canal cuádruple y frecuencias de hasta 4000 MHz (OC).

¿La placa base tiene puertos M.2?

Sí, tiene tres zócalos Ultra M.2: uno (M2_1) soporta módulos SATA y PCIe Gen3 x4 (tipo 2230/2242/2260/2280), los otros dos (M2_2 y M2_3) soportan solo PCIe Gen3 x4 (tipo 2280).

¿Cómo restablecer el BIOS (Clear CMOS)?

Use el botón Clear CMOS en la parte trasera (configurado por defecto mediante el interruptor trasero). Asegúrese de que el ordenador esté apagado y desconectado antes de presionar.

¿La placa base soporta Wi-Fi y Bluetooth?

Sí, integra un módulo Intel® Dual-Band Wireless-AC 8265 que soporta Wi-Fi 802.11a/b/g/n/ac (hasta 867 Mbps) y Bluetooth 4.2.

¿Cuál es el formato de la placa base (factor de forma)?

Es un formato Mini-ITX (17 cm x 17 cm), diseñado para gabinetes compactos.

¿Cuántos puertos SATA y qué tipo de RAID?

Ofrece 6 puertos SATA3 (6 Gbit/s) que soportan los modos RAID 0, 1, 5, 10, así como las tecnologías Intel Rapid Storage y Smart Response.

¿Qué significa el botón trasero (REAR_BTN)?

El interruptor trasero permite cambiar entre las funciones Clear CMOS (por defecto) y botón de encendido. Esto permite encender/apagar el sistema o borrar el CMOS rápidamente.

¿La placa base soporta overclocking?

Sí, soporta overclocking a través del BIOS y tecnologías como Hyper BCLK III. Atención: el overclocking puede dañar los componentes y es bajo su propio riesgo.

¿Qué sistemas operativos son compatibles?

Es oficialmente compatible con Microsoft® Windows® 10 64 bits.

MANUAL DE USUARIO X299E-ITX/ac ASROCK

Gracias por comprar la placa base ASRock X299E-ITX/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock X299E-ITX/ac (factor de forma Mini-ITX)
• Guía de instalación rápida de ASRock X299E-ITX/ac
  • CD de soporte de ASRock X299E-ITX/ac
• 1 x escudo panel I/O
• 2 x Cables de datos Serie ATA (SATA) (Opcional)
  • 1 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)
• 3 x tornillos para sockets Ultra M.2 (Opcional)

1.2 Especificaciones

Plataforma	• Factor de forma Mini-ITX• Circuito impreso (PCB) de 10 capas
CPU	• Admite la familia de procesadores Intel® CoreTM serie X (serie 79xx, 78xx) para el zócalo LGA 2066* Admite solo procesadores de 28 y 44 carriles PCIe (6 núcleos y más). Los procesadores de 16 carriles PCIe (4 núcleos) no se admiten. Para obtener más información, consulte la lista de CPU compatibles en el sitio web de ASRock. (http://www.asrock.com/)• Digi Power design• Diseño de 7 fases de alimentación• Admite Intel® Turbo Boost Technology 3.0• Admite motor Hiper-BCLK de ASRock III
Conjunto de chips	• Intel® X299
Memoria	• Tecnología de memoria DDR4 de cuatro canales• 4 x Ranuras DIMM SO DDR4• Admite memoria sin búfer DDR4 4000(OC)*/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133 no ECC.* La frecuencia de memoria máxima admitida puede variar en función del tipo de procesador.* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)• Capacidad máxima de memoria del sistema: 64GB• Admite Perfil de memoria extremo de Intel® (XMP) 2.0
Ranura de expansión	• 1 x ranura PCI Express 3.0 x16 (PCIE1:modo x16)• 1 x Zócalo M.2 vertical (clave E) con el módulo WiFi-802.11ac integrado (en la I/O trasera)• Contacto 15μGold en ranura VGA PCIe (PCIE1)
Audio	• 7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)• Compatible con audio Blu-ray Premium• Admite protección contra sobretensiones

• Compatible con Purity Sound ^TM 4
• Tapas de audio Nichion de la serie Fine Gold
• 120dB SNR DAC con amplificador diferencial
• Amplificador de auriculares de alta calidad NE5532 para conector de audio en el panel frontal (admite auriculares de hasta 600 ohmios)
• Entrada de alimentación pura
• Tecnología Direct Drive
• Detección de impedancia en el puerto de salida frontal
• Conectores de audio de oro
• Conector de audio dorado de 15 μ
• Compatible con DTS Connect

LAN

• Gigabit LAN 10/100/1000 Mb/s
• 1 Giga PHY Intel ^® I219V, 1 GigaLAN Intel ^® I211AT
- Admite la función Reactivación de LAN
- Admite protección contra rayos y descargas electrostáticas (ESD)
- Admite Ethernet 802.3az de eficiencia energética
- Admite PXE

LAN inalám- brica

• Intel® Dual Band Wireless-AC 8265
• Compatible con IEEE 802.11a/b/g/n/ac
• Admite dos bandas (2,4/5 GHz con ancho de banda de 80 Mhz y MU-MIMO)
• Compatible con conexiones inalámbricas de alta velocidad hasta 867Mbps
• 2 antenas compatibles con Tecnología de diversidad 2 (Transmisión) x 2 (Recepción)
• Compatible con Bluetooth 4,2 / 3.0 + Alta velocidad clase II

I/O en panel posterior

• 2 x Puertos de antena
  • 1 x puerto de salida SPDIF óptica
• 1 x Puerto USB 3.1 Gen2 Tipo A Port (10 Gb/s) (ASMedia ASM3142) (admite protección ESD)
• 1 x Puerto USB 3.1 Gen2 Tipo C Port (10 Gb/s) (ASMedia ASM3142) (admite protección ESD)
• 4 x Puertos USB 3.1 Gen1 (concentrador ASMedia ASM1074) (admite protección contra descargas electrostáticas)*
• 2 x puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)*
  * Si retira la tarjeta X299E-ITX REAR, los puertos USB 3.1 Gen1 y los puertos LAN RJ-45 LAN no funcionarán.
• 1 x botón Borrar CMOS/Botón Alimentación

- Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)

Almacenami- ento

• 6 x conectores SATA3 de 6,0 Gb/s, compatible con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente*
• 1 x Zócalo Ultra M.2 (M2_1) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) ^**
• 2 x Zócalos Ultra M.2 (M2_2 y M2_3), compatible con el módulo PCI Express M.2 tipo 2280 con clave M hasta Gen3 x4 (32 Gb/s)**
  ** Compatible con la tecnología Optane™ de Intel® (M2_1)
  ** Admite unidad de estado sólido de NVMe como disco de arranque
  ** Admite RAID virtual en CPU (M2_2 y M2_3)

Conector

• 1 x RAID virtual en base de conexiones de CPU
  • 1 x Conector TPM
• 1 x LED de alimentación y base de conexiones para el altavoz
  • 1 x Cabezal de indicador LED RGB
  * Admite una tira de LED de hasta 12 V/3 A (36 W) en total
• 1 x Conector para ventilador de la CPU (4 contactos)
  * El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/opcional de la CPU (control de velocidad de ventilador inteligente)

* El ventilador de la bomba de agua/opcional de la CPU admite ventilador del disipador por agua con una potencia de ventilador máxima de 1,5 A (18 W).

- 1 x Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

* CPU_OPT/W_PUMP y CHA_FAN1 se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)
• 1 x Conector de alimentación de 8 contactos y 12V (conector de alimentación de alta densidad)
• 1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)
• 1 x base de conexiones USB 2.0 (admite 2 puertos USB 2.0). Admite protección contra descargas electrostáticas

	1 x base de conexiones USB 3.1 Gen1 (admite 2 puertos USB 3.1 Gen1). Admite protección contra descargas electrostáticas1 x Botón trasero (A: Botón Borrar CMOS; B: Botón Alimentación)
Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüEventos de reactivación compatibles con ACPI 6.1Admite SMBIOS 3.0Multiajuste de voltaje de CPU, DRAM, PCH 1,0V, VCCIO y VCCSA
Monitor de hardware	Detección de temperatura: Ventiladores del chasis, de la bomba de agua/opcional de la CPU y de la CPUTacómetro del ventilador: Ventiladores del chasis, de la bomba de agua/opcional de la CPU y de la CUVentilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores del chasis, de la bomba de agua/opcional de la CPU y de la CUControl de varias velocidades del ventilador: Ventiladores del chasis, de la bomba de agua/opcional de la CPU y de la CUSupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU, DRAM, PCH 1,0V, VCCIO, VCCSA
SO	Microsoft® Windows® 10 64 bits
Certifica-ciones	FCC, CE, WHQLPreparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 contactos) (consulte la pág.1, N.º 5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N° 10)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

(SATA3_2_3: consulte la pág.3, N.º 21)

(SATA3_4_5: consulte la pág. 3, N.º 22) (SATA3_6_7 consulte la pág.3, N.º 23)

SATA3_6_7 SATA3_4_5 SATA3_2_3

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Cabezal USB 2.0 (USB_5_6 de 9 contactos) (consulte la pág.3, N.º 20)

Cada base de conexiones USB 2.0 admite dos puertos.

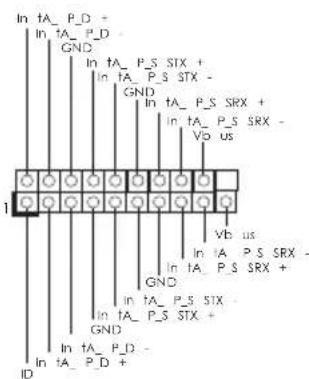

Cabezal USB 3.1 Gen1 (USB_7_8 de 19 contactos) (consulte la pág.3, N.º 24)

In tA_ P_D + In tA_ P_D - GND In tA_ P_S STX + In tA_ P_S STX - GND In tA_ P_S SRX + In tA_ P_S SRX - Vb us In tA_ P_S SRX - GND In tA_ P_S STX + In tA_ P_S STX + In tA_ P_D - ID

Cada base de conexiones USB 3.1 Gen1 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág.1, N° 14)

GND PRESENCE# MIC_RET OUT_RET J. SENSE OUT2_L J. SENSE OUT2_R MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conector del ventilador de la bomba de agua/opcional del chasis

(CHA_FAN1/W_PUMP de 4 contactos)

(consulte la pág.1, N.° 1)

Esta placa base proporciona un conector de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 contactos)

(consulte la pág.1, N.° 8)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la bomba de agua/opcional de la CPU

(CPU_OPT/W_PUMP de 4 contactos)

(consulte la pág.1, N.º 9)

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentaciónATX(ATXPWR1 de 24contactos)(consulte la pág.1, N° 11)		Esta placa base contiene unconector de alimentación ATXde 24 contactos. Para utilizaruna toma de alimentación ATXde 20 contactos, conéctela en loscontactos del 1 al 13.
Conector de alimentaciónATX de 12V(ATX12V1 de 8 contactos)(consulte la pág.1, N° 6)		Esta placa base contiene unconector de alimentación ATXde 12V y 8 contactos. Para utilizar una toma de alimentaciónATX de 4 contactos, conéctelaen los contactos del 1 al 5.
Cabezal TPM(TPMS1 de 17 contactos)(consulte la pág.1, N° 16)		Este conector es compatiblecon el sistema Módulo dePlataforma Segura (TPM, eninglés), que puede almacenar deforma segura claves, certificadosdigitales, contraseñas y datos.Un sistema TPM también ayudaa aumentar la seguridad en lared, protege las identidadesdigitales y garantiza laintegridad de la plataforma.
Cabezal de LED RGB(RGB_LED1 de 4contactos)(consulte la pág.1, N° 4)		Este cabezal RGB se utiliza paraconectar el alargador de LEDRGB que permite a los usuarioselegir entre varios efectos deiluminación de LED.Precaución: Nunca instaleel cable de LED RGB con laorientación incorrecta ya que,de lo contrario, el cable puededañarse.*Consulte la página 33 paraobtener más instrucciones sobreesta base de conexiones.

RAID virtual en base de conexiones de CPU (VROC1 de 4 contactos) (consulte la pág.1, N° 2)

Este conector admite RAID virtual en CPU de Intel® y RAID NVME/AHCI en CPU PCIE.

Con la introducción del producto VROC de Intel, existen tres modos de funcionamiento:

SKU

Clave de HW requerida

Características clave

Paso a través

No se necesita

estado sólido Intel Fultondale NVMe

Estándar Clave estándar

Premium Clave Premium

*Para más detalles sobre VROC, consulte la información oficial publicada por Intel.

La placa base contiene dos conmutadores inteligentes: Conmutador de botones traseros y botón Borrar la CMOS/botón Alimentación

Conmutador de botón trasero

(REAR_BTN_SEL1)

(consulte la pág.1, N° 13)

El conmutador de botones traseros permite a los usuarios ajustar fácilmente la función del botón Borrar CMOS/botón Alimentación en la I/O del panel posterior. A: Botón Borrar CMOS (predeterminado); B: Botón Alimentación

Botón Borrar CMOS/ botón Alimentación

(REAR_BTN)

(consulte la pág. 5, N° 13)

La función de esta botón se puede ajustar mediante el conmutador de botones posterior. El botón Borrar CMOS (predeterminado) permite a los usuarios borrar rápidamente los valores de la memoria CMOS. El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema.

El borrado de la CMOS solo funciona cuando apague el ordenador y desconecte la fuente de alimentación.
