X299E-ITX/ac - 主板 ASROCK - 免费用户手册

产品类型	主板
品牌	ASRock
型号	X299E-ITX/ac
板型	Mini-ITX（17 cm x 17 cm）
近似重量	500 g
CPU插槽	LGA 2066
芯片组	Intel® X299
内存类型	DDR4 SO-DIMM，最高64 GB，四通道
内存插槽	4 x DDR4 SO-DIMM
支持的内存频率	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
扩展插槽	1 x PCI Express 3.0 x16
存储	6 x SATA3 6 Gbit/s，3 x Ultra M.2（PCIe Gen3 x4 / SATA）
音频	7.1 CH HD（Realtek ALC1220），Purity Sound™ 4
网络	2 x Gigabit LAN（Intel® I219V 和 I211AT），Wi-Fi 802.11ac + 蓝牙 4.2
后置USB接口	1 x USB 3.1 Gen2 Type-A，1 x USB 3.1 Gen2 Type-C，4 x USB 3.1 Gen1
电源	1 x ATX 24针，1 x 12V 8针
兼容操作系统	Microsoft® Windows® 10 64位
主要功能	支持 Intel® Turbo Boost Max 3.0，Hyper BCLK III，BIOS UEFI，RGB LED，Virtual RAID on CPU
维护与清洁	定期除尘，避免潮湿，使用软布
安全性	过压保护，静电放电保护，雷击保护
备件与可维修性	Wi-Fi天线，SATA线，M.2螺丝（可选）
保修	请查阅ASRock网站了解条款

常见问题 - X299E-ITX/ac ASROCK

X299E-ITX/ac主板支持哪种类型的处理器？

它支持Intel® Core™ X系列处理器（79xx、78xx系列），插槽LGA 2066，提供28或44条PCIe通道（6核及以上）。不支持16条PCIe通道的处理器（4核）。

最大内存容量和内存条类型是什么？

最大容量为64 GB DDR4，通过4个SO-DIMM插槽。支持四通道，频率可达4000 MHz（OC）。

主板是否有M.2接口？

是的，它拥有三个Ultra M.2插槽：一个（M2_1）支持SATA和PCIe Gen3 x4模块（类型2230/2242/2260/2280），另外两个（M2_2和M2_3）仅支持PCIe Gen3 x4（类型2280）。

如何重置BIOS（清除CMOS）？

使用后部的Clear CMOS按钮（默认通过后部开关设置）。确保电脑已关闭并断开电源后再按下。

主板支持Wi-Fi和蓝牙吗？

是的，它集成了Intel® Dual-Band Wireless-AC 8265模块，支持Wi-Fi 802.11a/b/g/n/ac（最高867 Mbps）和蓝牙4.2。

主板的板型（外形尺寸）是什么？

它是Mini-ITX板型（17 cm x 17 cm），专为紧凑型机箱设计。

有多少个SATA接口，支持什么RAID模式？

它提供6个SATA3接口（6 Gbit/s），支持RAID 0、1、5、10模式，以及Intel Rapid Storage和Smart Response技术。

后部按钮（REAR_BTN）是什么意思？

后部开关可在Clear CMOS（默认）和电源按钮功能之间切换。可以用来快速开机/关机或清除CMOS。

主板支持超频吗？

是的，它通过BIOS和Hyper BCLK III等技术支持超频。注意：超频可能会损坏组件，风险自负。

兼容哪些操作系统？

它官方兼容Microsoft® Windows® 10 64位。

用户手册 X299E-ITX/ac ASROCK

感谢您购买华擎 X299E-ITX/ac 主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。

1.1 包装清单

1.2 规格

平台

CPU

^TM X系列处理器(79xx,

78xx 系列)

* 仅支持 28 和 44 PCIe 通道处理器 (6 核及以上)。不支持 16 PCIe 通道处理器 (4 核)。请参阅华擎网站上的 CPU 支持列表了解详情。(http://www.asrock.com/)

芯片集

内存

3600(OC)/3200(OC)/2933(OC)/2800(OC)/2666/2400/2133

非 ECC，非缓冲内存

* 支持的最大内存频率可能根据处理器类型而变化。

* 请参阅华擎网站上的 Memory Support List（内存支持列表）了解详情。(http://www.asrock.com/)

扩充槽

后I/O上）

音频

频编解码器）

TM4

- Nichicon Fine Gold 系列音频电容

- 120dB SNR DAC，带微分放大器

- 用于前面板音频接口的 NE5532 高品质耳机放大器（支持最高 600 Ohm 耳机）

- 纯电源输入

- Direct Drive（直接驱动）技术

- 前面输出端口的阻抗感测

- 金色音频插孔

-15μ 金色音频接口

LAN

无线 LAN

后面板I/O

(支持 ESD 保护)

(支持 ESD 保护)

ESD 保护 )*

LED) *

* 若移出 X299E-ITX REAR 卡，USB 3.1 Gen1 端口和 RJ-45 LAN 端口将无法工作。

麦克风（金色音频插孔）

存储

RAID 5、RAID 10、Intel Rapid Storage Technology 15 和 Intel Smart Response Technology）、NCQ、AHCI 和热插拔 *

2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）**

PCI Express 类型模块（最高 Gen3 x4，32 Gb/s）**

**支持 Intel® Optane™ Technology (M2_1)

**支持NVMe SSD用作启动盘

**支持 CPU 上虚拟 RAID(M2_2 and M2_3)

接口

* 总共支持最高 12V/3A, 36W LED 灯条

* CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

* CPU 可选 / 水泵风扇支持最高 1.5A (18W) 功率的水冷风扇。

* CPU_OPT/W_PUMP 和 CHA_FAN1 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

ESD 保护)

BIOS 功能

特点

* 有关详细产品信息，请访问我们的网站：http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用自由超频技术，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。

1.3 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针 PANEL1)

(见第1页，第5个)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET(重置开关):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。

PLED(系统电源LED):

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED(硬盘活动LED):

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

电源 LED 和扬声器接脚

(7 针 SPK_PLED1)

(见第 1 页，第 10 个)

请将机箱电源 LED 和机箱扬声器连接到此接脚。

串行 ATA3 接口

(SATA3_2_3:

见第 3 页，第 21 个

(SATA3_4_5:

见第 3 页，第 22 个）

(SATA3_6_7:

见第 3 页，第 23 个）

SATA3_6_7 SATA3_4_5 SATA3_2_3

这六个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

USB 2.0 接脚

(9-针 USB_5_6)

(见第 3 页，第 20 个 )

USB_PWR P- P+ GND USB_PWR P- P+ GND DUMMY

此 USB 2.0 接脚支持两个端口。

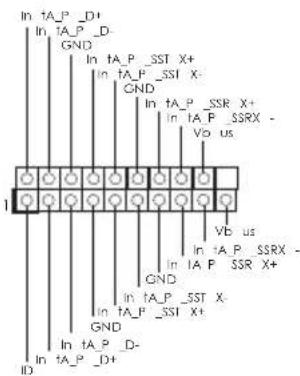

USB 3.1 Gen1 接脚

(19针USB_7_8)

(见第 3 页，第 24 个)

In tA_P_D+ In tA_P_D- GND In tA_P_SST X+ In tA_P_SST X- GND In tA_P_SSR X+ In tA_P_SSRX - Vb us In tA_P_SSRX - GND In tA_P_SST X- GND In tA_P_SST X+ In tA_P_D- ID

此 USB 3.1 Gen1 接脚支持两个端口。

前面板音频接脚

(9针HD_AUDIO1)

(见第 1 页，第 14 个)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

此接脚用于将音频设备连接到前音频面板。

1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN(MIC) 连接到 MIC2_L。

B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频面板连接它们。

E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic” （前麦克风）选项卡，调整 “Recording Volume” （录音音量）。

机箱可选 / 水泵风扇接口

(4针 CHA_FAN1/W_PUMP)

(见第1页，第1个)

此主板提供一个4针水冷机箱风扇接口。如果您打算连接3针机箱水冷风扇，请将它连接到针脚1-3。

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第8个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

CPU 可选 / 水泵风扇接口

(4针CPU_OPT/W_PUMP)

(见第1页，第9个)

此主板提供 4 针水冷风扇接口。如果您打算连接 3 针 CPU 水冷风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24 针 ATXPWR1)

(见第1页，第11个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8针ATX12V1)

(见第1页，第6个)

此主板提供 8 针 ATX 12V 电源接口。要使用 4 针 ATX 电源，请沿针脚 1 和针脚 5 插接它。

TPM接脚

(17针TPMS1)

(见第1页，第16个)

Platform Module（信任平台模块，TPM）系统，可以安全地存储密钥、数字证书、密码和数据。TPM系统也可以帮助增强网络安全，保护数字身份和确保平台完整性。

RGB LED 接脚

(4 针 RGB_LED1)

(见第1页，第4个)

此 RGB 接脚用于连接 RGB LED 延长线，可让用户选择不同的 LED 灯光效果。

注意：RGB LED 线安装方向切勿错误，否则，线缆会损坏。

* 请参考第 33 页了解这个接脚的详情。

CPU 接脚上虚拟 RAID

(4-针 VROC1)

(见第 1 页，第 2 个)

此接口支持 CPU Intel®

虚拟 RAID 和 CPU PCIE 上

NVME/AHCI RAID。

加入 Intel VROC 产品，有三种模式的操作：

SKU 需要硬件密钥 密钥功能

直通 不需要

标准 标准密钥

Premium Premium 密钥

* 有关 VROC 的详情，请参阅 Intel 发布的官方信息。

1.4 智能开关

本主板配有两个智能开关：后部按钮开关和清除 CMOS 按钮 / 电源按钮。

后部按钮开关

(REAR_BTN_SEL1)

(见第1页，第13个)

后部按钮开关可让用户轻

松调整后面板 I/O 上的清除

CMOS 按钮 / 电源按钮功能。

A: 清除 CMOS 按钮（默认）；

B: 电源按钮

清除 CMOS 按钮 / 电源按钮

(REAR_BTN)

(见第5页，第13个)

此按钮的功能可通过后部按

钮开关进行调整。清除 CMOS

按钮（默认）允许用户快速

清除 CMOS 值。电源按钮允

许用户快速打开 / 关闭系统。

只有在关闭计算机并拔下电源插头后，才能使用清除 CMOS。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。
X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X299E-ITX/ac 主機板，本主機板經華擎嚴格品管製作，是一套值得信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。

1.1 包装内容

1.2 規格

平台

CPU	TM X 系列處理器 (79xx, 78xx系列)
	* 僅支援 28 條與 44 條 PCIe 通道的處理器 (6 核心)。不支援 16條 PCIe 通道的處理器 (4 核心)。如需更多資訊,請參閱華擎網站上的 CPU 支援清單。(http://www.asrock.com/)

晶片組

記憶體

3600(OC)/3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133非 ECC、無緩衝記憶體*支援的最大記憶體頻率可能根據處理器類型而有不同。*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)

擴充插槽

音訊

功能

^TM 4

• Nichicon Fine Gold 系列音響級電容
• 120dB SNR DAC 及差動放大器
• 適用前面板音訊接頭的 NE5532 Premium Headset Amplifie （支援最高可達 600 Ohm 的耳機）

- 純電源輸入

- 直驅技術

- 前輸出埠的阻抗感應

- 金色音訊插孔

-15μ 特厚鍍金音訊接頭

LAN

無線 LAN

後面板 I/O

(支援靜電保護)

(支援靜電保護)

靜電保護）*

LED) *

* 如果您移除 X299E-ITX REAR 卡，USB 3.1 Gen1 埠和 RJ-45 LAN 埠將不會作用。

RAID 5、RAID 10、Intel 快速儲存技術 15 及 Intel 智慧反應技術）、NCQ、AHCI 及熱插拔 *

2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 **

PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）**

**支援 Intel® Optane™ 技術 (M2_1)
**支援NVMe SSD作為開機磁碟
**支援 Virtual RAID On CPU (M2_2 and M2_3)

接頭

* 總計最高支援 12V/3A，36W LED 條燈
* CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

控制）

* CPU 選購／水冷幫浦風扇接頭支援最高 1.5A (18W) 風扇功率的水冷風扇。
* 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_OPT/W_PUMP 和 CHA_FAN1。

援靜電保護）

BIOS 功能

硬體監視器

CPU 選購／水冷幫浦、機殼風扇

1.0V、VCCIO、VCCSA

作業系統

認證

* 如需產品詳細資訊，請上我們的網站：http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

(請參閱第1頁，編號5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN（電源開關）：

連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。

RESET（重設壓壓）：

連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。

PLED（系統電湧 LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED 會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

電源 LED 及喇叭排針 (7-pin SPK_PLED1) (請參閱第 1 頁， 編號 10)

請將機殼電源 LED 及機殼喇叭連接至此排針。

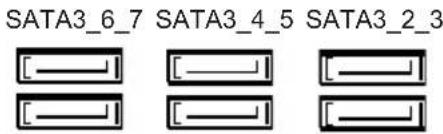

Serial ATA3 接頭 (SATA3_2_3: 請參閱第 3 頁， 編號 21)

SATA3_6_7 SATA3_4_5 SATA3_2_3

這六組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

(SATA3_4_5: 請參閱第3頁，編號22) (SATA3_6_7: 請參閱第3頁，編號23)

USB 2.0 排針 (9-pin USB_5_6) (請參閱第3頁，編號20)

此 USB 2.0 排針皆可支援兩個連接埠。

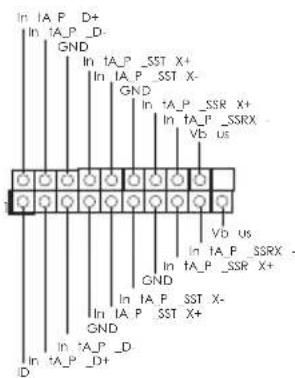

USB 3.1 Gen1 排針 (19-pin USB_7_8) (請參閱第3頁，編號24)

In IA_P D+ In IA_P_D- GND In IA_P_SST X+ In IA_P_SST X- GND In IA_P_SSR X+ In IA_P_SSRX - Vb us Vo us In IA_P_SSRX - GND In IA_P_SST X- GND In IA_P_SST X+ In IA_P_D- D+

此 USB 3.1 Gen1 排針皆可支援兩個連接埠。

前面板音訊排針 (9-pin HD_AUDIO1) (請參閱第1頁，編號14)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

本排針適用於連接音訊裝置至前面板音訊。

1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄音音量」。

機殼選購／水冷幫浦風扇接頭

(4-pin CHA_FAN1/W_PUMP)

(請參閱第1頁，編號1)

本主機板配備一個 4-Pin 水冷機殼風扇接頭。若您計畫連接 3-Pin 機殼水冷風扇，請接至 Pin 1-3。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號8)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

CPU 選購／水冷幫浦風扇接頭

(4-pin CPU_OPT/W_PUMP)

(請參閱第1頁，編號9)

本主機板配備 4-Pin 水冷 CPU 風扇接頭。若您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。

ATX 電源接頭(24-pin ATXPWR1)(請參閱第1頁,編號11)		本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器,請插入 Pin 1 及 Pin 13。
ATX 12V 電源接頭(8-pin ATX12V1)(請參閱第1頁,編號6)		本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器,請插入 Pin 1 及 Pin 5。
TPM 排針(17-pin TPMS1)(請參閱第1頁,編號16)		此接頭支援信賴平台模組(TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM 系統也能強化網路安全、保護數位身分並確定平台完整性。
RGB LED 排針(4-pin RGB_LED1)(請參閱第1頁,編號4)		此 RGB 排針用於連接 RGB LED 延長線,可供使用者選擇各種 LED 照明效果。警告:切勿以錯誤或中安裝 RGB LED 繫線,否則纜線可能損壞。*關於這種排針的詳細說明,請參閱第33頁。

Virtual RAID On CPU 排針 (4-pin VROC1)

(請參閱第1頁，編號2)

此接頭支援Intel®Virtual

RAID on CPU 及 NVME/

導入 Intel VROC 產品後，共有三種操作模式：

SKU 需要硬體金鑰 主要功能

直通 不需要

標準版 標準版金鑰

高級版 高級版金鑰

* 如需 VROC 進一步的詳細資料，請參閱 Intel 發佈的官方資訊。

1.4 智慧型開關

主機板設有兩個智慧型開關：後置按鈕開關與清除 CMOS 按鈕／電源按鈕。

後置按鈕開關

(REAR_BTN_SEL1)

(請參閱第1頁，編號13)

後置按鈕開關可讓使用者輕鬆調整後面板 I/O 上清除 CMOS 按鈕／電源按鈕的功能。A：清除 CMOS 按鈕（預設）；B：電源按鈕

清除 CMOS 按鈕／電源按鈕 (REAR_BTN)

(請參閱第5頁，編號13)

此按鈕的功能可使用後置按鈕開關調整。清除CMOS 按鈕（預設）可讓使用者迅速清除 CMOS 值。電源按鈕可讓使用者迅速開啟／關閉系統。

清除 CMOS 唯有在將電腦關機，拔下電源供應器的插頭時才會作用。
