Type de produit	Carte mère
Marque	ASRock
Modèle	X299E-ITX/ac
Format	Mini-ITX (17 cm x 17 cm)
Poids approximatif	500 g
Socket processeur	LGA 2066
Chipset	Intel® X299
Type de mémoire	DDR4 SO-DIMM, jusqu'à 64 Go, quadruple canal
Slots mémoire	4 x DDR4 SO-DIMM
Fréquence mémoire prise en charge	DDR4 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133
Slot d'extension	1 x PCI Express 3.0 x16
Stockage	6 x SATA3 6 Gbit/s, 3 x Ultra M.2 (PCIe Gen3 x4 / SATA)
Audio	7.1 CH HD (Realtek ALC1220), Purity Sound™ 4
Réseau	2 x Gigabit LAN (Intel® I219V et I211AT), Wi-Fi 802.11ac + Bluetooth 4.2
Ports USB arrière	1 x USB 3.1 Gen2 Type-A, 1 x USB 3.1 Gen2 Type-C, 4 x USB 3.1 Gen1
Alimentation	1 x ATX 24 broches, 1 x 12V 8 broches
Système d'exploitation compatible	Microsoft® Windows® 10 64 bits
Fonctions principales	Support Intel® Turbo Boost Max 3.0, Hyper BCLK III, BIOS UEFI, RGB LED, Virtual RAID on CPU
Entretien et nettoyage	Dépoussiérage régulier, éviter l'humidité, utiliser un chiffon doux
Sécurité	Protection contre les surtensions, décharges électrostatiques, foudre
Pièces détachées et réparabilité	Antenne Wi-Fi, câbles SATA, vis M.2 (optionnels)
Garantie	Consultez le site ASRock pour les conditions

FOIRE AUX QUESTIONS - X299E-ITX/ac ASROCK

Quel type de processeur la carte mère X299E-ITX/ac supporte-t-elle ?

Elle supporte les processeurs Intel® Core™ X-Series (79xx, 78xx-Series) pour socket LGA 2066, avec 28 ou 44 voies PCIe (6 cœurs et plus). Les processeurs 16 voies PCIe (4 cœurs) ne sont pas pris en charge.

Quelle est la capacité mémoire maximale et le type de barrettes ?

La capacité maximale est de 64 Go en DDR4, via 4 slots SO-DIMM. Elle supporte le quadruple canal et des fréquences jusqu'à 4000 MHz (OC).

La carte mère dispose-t-elle de ports M.2 ?

Oui, elle possède trois sockets Ultra M.2 : un (M2_1) supporte les modules SATA et PCIe Gen3 x4 (type 2230/2242/2260/2280), les deux autres (M2_2 et M2_3) supportent uniquement PCIe Gen3 x4 (type 2280).

Comment réinitialiser le BIOS (Clear CMOS) ?

Utilisez le bouton Clear CMOS à l'arrière (réglé par défaut via le commutateur arrière). Assurez-vous que l'ordinateur est éteint et débranché avant d'appuyer.

La carte mère supporte-t-elle le Wi-Fi et le Bluetooth ?

Oui, elle intègre un module Intel® Dual-Band Wireless-AC 8265 supportant le Wi-Fi 802.11a/b/g/n/ac (jusqu'à 867 Mbps) et Bluetooth 4.2.

Quel est le format de la carte mère (facteur de forme) ?

C'est un format Mini-ITX (17 cm x 17 cm), conçu pour des boîtiers compacts.

Combien de ports SATA et quel type de RAID ?

Elle offre 6 ports SATA3 (6 Gbit/s) supportant les modes RAID 0, 1, 5, 10, ainsi que les technologies Intel Rapid Storage et Smart Response.

Que signifie le bouton arrière (REAR_BTN) ?

Le commutateur arrière permet de basculer entre les fonctions Clear CMOS (par défaut) et bouton d'alimentation. Cela permet d'allumer/éteindre le système ou d'effacer le CMOS rapidement.

La carte mère supporte-t-elle l'overclocking ?

Oui, elle supporte l'overclocking via le BIOS et des technologies comme Hyper BCLK III. Attention : l'overclocking peut endommager les composants et est à vos risques.

Quels systèmes d'exploitation sont compatibles ?

Elle est officiellement compatible avec Microsoft® Windows® 10 64 bits.

MODE D'EMPLOI X299E-ITX/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock X299E-ITX/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X299E-ITX/ac (facteur de forme Mini-ITX)
• Guide d'installation rapide ASRock X299E-ITX/ac
  • CD d'assistance ASRock X299E-ITX/ac
  • 1 x panneau de protection E/S
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)
  • 3 x vis pour sockets Ultra M.2 (Optionnel)

1.2 Spécifications

Plateforme	Facteur de forme Mini-ITXPCB 10 couches
Processeur	Prend en charge la famille de processeurs Intel® CoreTM X-Series (79xx, 78xx-Series) pour le socket LGA 2066* Prend en charge les processeurs 28 et 44 voies PCIe (6 cœurs et au-delà) uniquement. Les processeurs 16 voies PCIe (4 cœurs) ne sont pas pris en charge. Veuillez consulter la liste de prise en charge des CPU sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)Digi Power designAlimentation à 7 phasesPrend en charge la technologie Intel® Turbo Boost Max 3.0Prend en charge le moteur Hyper BCLK III ASRock
Chipset	Intel® X299
Mémoire	Technologie mémoire quadruple canal DDR44 x fentes DDR4 SO-DIMMPrend en charge les mémoires sans tampon non DDR4 4000(OC)*/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/ 3200(OC)/2933(OC)/2800 (OC)/2666/2400/2133* La fréquence mémoire maximale prise en charge peut varier selon le type de processeur.* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)Capacité max. de la mémoire système : 64 GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0
Fented'expansion	1 x fente PCI Express 3.0 x 16 (PCIE1 :mode x16)1 x socket M.2 vertical (touche E) avec le module Wi-Fi 802.11ac fourni (sur l'E/S arrière)Contact doré 15μ dans fente VGA PCIe (PCIE1)
Audio	Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)Compatible audio Blu-ray PremiumPrend en charge la protection contre les surtensions

• Prend en charge Purity Sound ^TM 4
• Couvercles audio série en or fin Nichicon
• 120dB SNR DAC avec amplificateur différentiel
• Amplificateur de casque NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)
• Entrée d'alimentation Pure Power
• Technologie Direct Drive
• Détection d'impédance sur le port de sortie avant
• Connecteurs jack audio or
• Connecteur audio or 15 μ
• Prend en charge DTS Connect

Réseau

• Gigabit LAN 10/100/1000 Mo/s
- 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
- Prend en charge la fonction Wake-On-LAN
- Prend en charge la protection contre la foudre/les décharges électrostatiques
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Réseau sans-fil

• Intel® Dual-Band Wireless-AC 8265
  • Prend en charge IEEE 802.11a/b/g/n/ac
• Prend en charge le mode Dual-Band (2,4/5 GHz avec bande passante 80 Mhz et MU-MIMO)
• Prend en charge la connexion sans-fil à haute vitesse jusqu'à 867Mbps
• 2 antennes pour prendre en charge la technologie diversifiée 2 (émission) x 2 (réception)
• Prend en charge Bluetooth 4.2 / 3.0 + haute vitesse classe II

Connectique du panneau arrière

• 2 x ports antenne
  • 1 x port sortie optique SPDIF
• 1 x port USB 3.1 Gen2 type A (10 Go/s) (ASMedia ASM3142) (Protection contre les décharges électrostatiques)
• 1 x port USB 3.1 Gen2 type C (10 Go/s) (ASMedia ASM3142) (Protection contre les décharges électrostatiques)
• 4 x ports USB 3.1 Gen1 (concentrateur ASMedia ASM1074) (Protection contre les décharges électrostatiques)*
• 2 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)*
  * Si vous retirez la carte X299E-ITX ARRIÈRE, les ports USB 3.1 Gen1 et LAN RJ-45 ne fonctionneront pas.
  • 1 x Bouton Clear CMOS / Bouton d'alimentation
• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone (Connecteurs jack audio or)

Stockage

• 6 x connecteurs SATA3 6,0 Gbit/s, prise en charge de RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15 et Intel Smart Response), NCQ, AHCI et Hot Plug*
• 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) ^**
• 2 x sockets Ultra M.2 (M2_2 et M2_3), prend en charge les modules M.2 PCI Express type 2280 touche M jusqu'à Gen3 x4 (32 Go/s) ^**

** Prend en charge Intel® Optane™ Technology (M2_1)

** Prend en charge les SSD NVMe comme disques de démarrage

** Prend en charge Virtual RAID sur CPU (M2_2 et M2_3)

Connecteur

• 1 x Virtual RAID sur embase de processeur
- 1 x embase TPM
• 1 x prise DEL d'alimentation et haut-parleur
• 1 x embase LED RVB
* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
- 1 x connecteur pour ventilateur de CPU (4 broches)
* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
- 1 x connecteur pour ventilateur de processeur optionnel/pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de processeur optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).
- 1 x connecteur pour ventilateur de châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)
* CPU_OPT/W_PUMP et CHA_FAN1 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.
- 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)
- 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)
• 1 x Connecteur audio panneau avant (15μ Connecteur audio or)
- 1 x embase USB 2.0 (2 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x bouton arrière (A : bouton Clear CMOS ; B : Bouton d'alimentation)

Caractéristiques du BIOS	BIOS UEFI AMI avec prise en charge d'interface graphique multilingueCompatible ACPI 6.1 Wake Up Events Compatible SMBIOS 3.0 Réglage de la tension CPU, DRAM, PCH 1,0 V, VCCIO, VCCSA
Surveillance du matériel	Détection de température : Ventilateurs de CPU, CPU optionnel/pompe à eau, châssisTachymètre de ventilateur : Ventilateurs de CPU, CPU optionnel/pompe à eau, châssisVentilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, CPU optionnel/pompe à eau, châssisContrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU optionnel/pompe à eau, châssisSurveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V, VCCIO, VCCSA
Système d'exploitation	Microsoft® Windows® 10 64 bits
Certifications	FCC, CE, WHQLErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 5)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur

(SPK_PLED1 à 7 broches)

(voir p.1, No. 10)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_2_3:

voir p.3, No. 21)

(SATA3_4_5:

voir p.3, No. 22)

(SATA3_6_7:

voir p.3, No. 23)

SATA3_6_7 SATA3_4_5 SATA3_2_3

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Gb/s.

Embase USB 2.0

(USB_5_6 à 9 broches)

(voir p.3, No. 20)

Cette embase USB 2.0 peut prendre en charge deux ports.

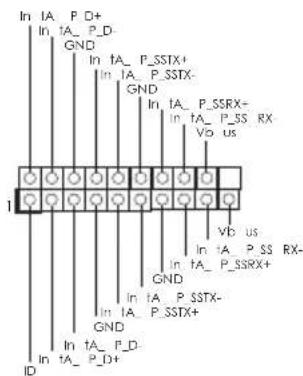

Embase USB 3.1 Gen1

(USB7_8 à 19 broches)

(voir p.3, No. 24)

In IA_P_D+ In IA_P_D- GND In TA_P_SSTX+ In IA_P_SSTX- GND In IA_P_SSRX+ In IA_P_SS RX- Vb us Vb us In IA_P_SS RX- GND In IA_P_SSTX+ In IA_P_SSTX+ In IA_P_D- ID

Cette embase USB 3.1 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 14)

GND PRESENCE# MIC_RET OUT_RET J.SENSE OUT2_L JOUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteur du ventilateur de châssis optionnel/ pompe à eau (CHA_FAN1/W_PUMP à 4 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 8)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur de CPU optionnel/pompe à eau (CPU_OPT/W_PUMP à 4 broches) (voir p.1, No. 9)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentationATX(ATXPWR1 à 24 broches)(voir p.1, No. 11)		Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentationATX 12V(ATX12V1 à 8 broches)(voir p.1, No. 6)		Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.
Embase TPM(TPMS1 à 17 broches)(voir p.1, No. 16)		Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Embase LED RVB(RGB_LED1 à 4 broches)(voir p.1, No. 4)		Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 33 pour des instructions supplémentaires sur cette embase.

Virtual RAID sur embase de processeur (VROC1 à 4 broches) (voir p.1, No. 2)

Ce connecteur prend en charge Intel® Virtual RAID sur processeur et NVME/AHCI RAID sur processeur PCIE.

Avec le lancement du produit Intel VROC, il existe trois modes de fonctionnement :

SKU Touche HW requise Fonctions principales

Intercom- munica- tion Non nécessaire

NVMe

Standard Touche Standard

Premium Touche Premium

*Pour plus de détails sur VROC, veuillez consulter les informations officielles publiées par Intel.

1.4 Boutons intelligents

La carte mère dispose de deux boutons intelligents : Commutateur arrière et bouton Clear CMOS/bouton d'alimentation.

Commutateur arrière

(REAR_BTN_SEL1)

(voir p.1, No. 13)

Le commutateur arrière permet aux utilisateurs d'ajuster facilement le fonctionnement du bouton Clear CMOS/bouton d'alimentation sur l'E/S du panneau arrière. A: Bouton Clear CMOS (par défaut) ; B : Bouton d'alimentation

Bouton Clear CMOS /

Bouton d'alimentation

(REAR_BTN)

(voir p.5, No. 13)

Le fonctionnement de ce bouton peut être ajusté avec le commutateur arrière. Le bouton d'effacement Clear CMOS (par défaut) permet aux utilisateurs d'effacer les valeurs CMOS rapidement. Le bouton d'alimentation permet aux utilisateurs d'allumer/éteindre le système rapidement.

La fonction d'effacement Clear CMOS est uniquement disponible lorsque l'ordinateur est éteint et son cordon d'alimentation débranché.
