KULLANIM KILAVUZU DF012D MAKITA

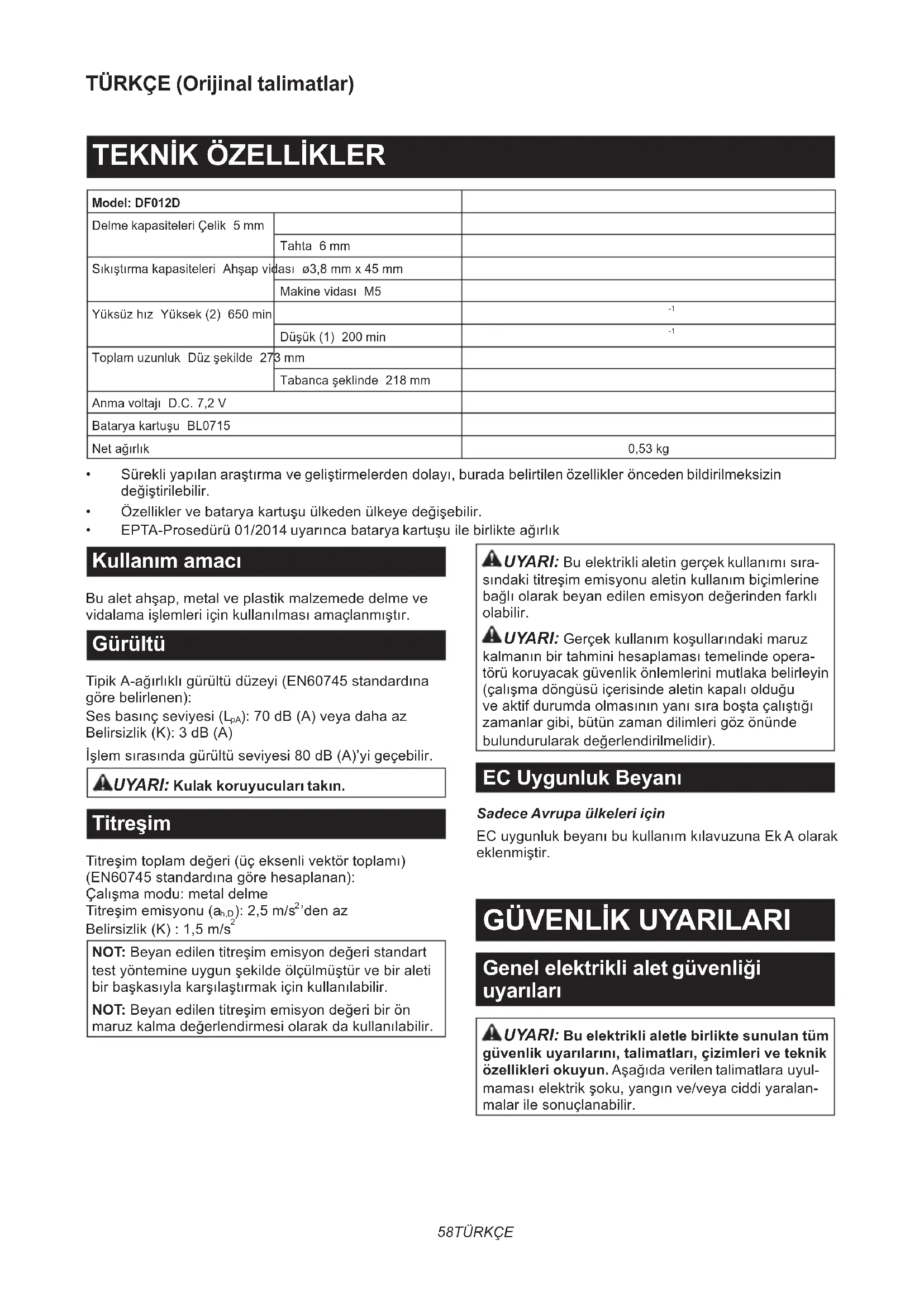

Model: DF012D Delme kapasiteleri Çelik 5 mm Tahta 6 mm Sıkıştırmakapasiteleri Ahşapvidası ø3,8mmx45mm Makinevidası M5 Yüksüzhız Yüksek(2) 650 min

Toplamuzunluk Düzşekilde 273 mm Tabancaşeklinde 218 mm Anmavoltajı D.C.7,2V Bataryakartuşu BL0715 Netağırlık 0,53kg

• Sürekliyapılanaraştırmavegeliştirmelerdendolayı,buradabelirtilenözellikleröncedenbildirilmeksizin değiştirilebilir.

• Özelliklervebataryakartuşuülkedenülkeyedeğişebilir.

• EPTA-Prosedürü01/2014uyarıncabataryakartuşuilebirlikteağırlık Kullanım amacı Bualetahşap,metalveplastikmalzemededelmeve vidalamaişlemleriiçinkullanılmasıamaçlanmıştır. Gürültü TipikA-ağırlıklıgürültüdüzeyi(EN60745standardına görebelirlenen): Sesbasınçseviyesi(L

):70dB(A)veyadahaaz Belirsizlik(K):3dB(A) İşlemsırasındagürültüseviyesi80dB(A)’yigeçebilir. UYARI: Kulak koruyucuları takın. Titreşim Titreşimtoplamdeğeri(üçeksenlivektörtoplamı) (EN60745standardınagörehesaplanan): Çalışmamodu:metaldelme Titreşimemisyonu(a h,D ):2,5m/s

NOT:Beyanedilentitreşimemisyondeğeristandart testyöntemineuygunşekildeölçülmüştürvebiraleti birbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilentitreşimemisyondeğeribirön maruzkalmadeğerlendirmesiolarakdakullanılabilir. UYARI:Buelektriklialetingerçekkullanımısıra- sındakititreşimemisyonualetinkullanımbiçimlerine bağlıolarakbeyanedilenemisyondeğerindenfarklı olabilir. UYARI:Gerçekkullanımkoşullarındakimaruz kalmanınbirtahminihesaplamasıtemelindeopera- törükoruyacakgüvenlikönlemlerinimutlakabelirleyin (çalışmadöngüsüiçerisindealetinkapalıolduğu veaktifdurumdaolmasınınyanısıraboştaçalıştığı zamanlargibi,bütünzamandilimlerigözönünde bulundurularakdeğerlendirilmelidir). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için ECuygunlukbeyanıbukullanımkılavuzunaEkAolarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun.Aşağıdaverilentalimatlarauyul- mamasıelektrikşoku,yangınve/veyaciddiyaralan- malarilesonuçlanabilir.59 TÜRKÇE Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki“elektriklialet”terimiileyaprizdençalışan (kordonlu)elektriklialetinizyadakendiaküsüileçalı- şan(kordonsuz)elektriklialetinizkastedilmektedir. Akülü matkap tornavida ile ilgili güvenlik uyarıları

1. Aletle birlikte sağlanmışsa yardımcı tutamağı/

tutamakları kullanın.Kontrolkaybıyaralanmaya nedenolabilir.

2. Kesici aksesuarın görünmeyen kablolara

temas etme olasılığı bulunan yerlerde çalışır- ken elektrikli aleti yalıtımlı kavrama yüzeyle- rinden tutun.Kesiciaksesuarın“akımlı”birtelle temasetmesielektriklialetinyalıtımsızmetal kısımlarını“akımlı”halegetirebilirvekullanıcıyı elektrikşokunamaruzbırakabilir.

3. Bağlama elemanının görünmeyen kablolara

temas etme olasılığı bulunan yerlerde çalışır- ken elektrikli aleti yalıtımlı kavrama yüzeyle- rinden tutun.Bağlamaelamanlarının“akımlı”bir teletemasetmesi,elektriklialetinyalıtımsızmetal kısımlarını“akımlı”halegetirebilirvekullanıcıyı elektrikşokunamaruzbırakabilir.

4. Her zaman yere sağlam basın. Aleti yüksekte

kullandığınızda, altında kimsenin olmadığın- dan emin olun.

5. Aleti sıkıca tutun.

6. Ellerinizi dönen parçalardan uzak tutun.

7. Aleti çalışır durumda bırakmayın. Aleti sadece

elinizde iken çalıştırın.

8. Kullanılan ucu veya iş parçasını işlemden

hemen sonra ellemeyin; bunlar çok sıcak olup derinizi yakabilir.

9. Bazı malzemeler zehirli olabilen kimyasallar

içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alın. Malzeme sağlayıcısının güven- lik bilgilerine uyun. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu demonte etmeyin.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Bataryayı düşürmemeye ve çarpmamaya dik-

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticarinakliyeişlemleriiçin,örneğinüçüncütaraf- lar,nakliyeacenteleritarafındanyapılannakliye- lerde,paketlemeveetiketlemegereksinimlerine uyulmalıdır. Nakliyesiyapılacakürününhazırlanmasıiçin, tehlikelimaddelerkonusundauzmanbirkişiye danışın.Lütfenmuhtemelendahaayrıntılıolan ulusalyönetmelikleredeuyun. Açıkkontaklarıbantlayınyadamaskeleyinve bataryayıpaketiniçindehareketetmeyecek şekildepaketleyin.

11. Bataryanın elden çıkarılması ile ilgili yerel

düzenlemelere uyunuz.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın.OrijinalolmayanMakitabataryalarıyada üzerinedeğişiklikyapılmışbataryalarınkullanımı bataryanınpatlamasınavesonuçolarakyangın, kişiselyaralanmavehasaranedenolabilir.Ayrıca MakitaaletiveşarjaletininMakitatarafındansunulan garantisidegeçersizolur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10°C - 40°C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.60 TÜRKÇE

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletinvebataryakartuşununsıkıcatutulmamasıbun- larındüşürülmesinesebepolabilirvealetvebatarya kartuşununzarargörmesineyadaciddiyaralanma- sınayolaçabilir. ►Şek.1: 1.Düğme2.Bataryakartuşu Bataryakartuşunuçıkarmakiçin,kartuşunikiyanında bulunandüğmelerebastırarakkartuşualettençıkarın. Bataryakartuşunutakmakiçin,bataryakartuşuüzerin- dekidiliyuvanınoluğuilehizalayınveyerineoturtun. DİKKAT: Kartuşu daima küçük bir klik sesi ile yerine kilitlenene kadar ittirin.Aksitakdirde,aletin üzerindenkazaradüşereksizinyadaçevrenizdekile- rinyaralanmasınanedenolabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın.Kartuşkolaybirşekildekaymıyorsadoğruyerleş- tirilmemişdemektir. Batarya koruma sistemi Bualetbirbataryakorumasistemiiledonatılmıştır.Bu sistemmotoragidengücüotomatikolarakkeserekuzun bataryaömrüsağlar. Aletve/veyabataryaiçinaşağıdakidurumsözkonusu olduğundaaletinişleyişiotomatikolarakdurur: Düşük batarya voltajı: Kalanbataryakapasitesiçokdüşüktürvealetçalış- maz.Aletiçalıştırırsanız,motortekrarçalışırfakatkısa zamansonradurur.Budurumsözkonusuysa,bataryayı çıkarıpşarjedin. Kilitleme kolu DİKKAT: Aleti kullanmadığınız zaman, kilit- leme kolunu daima kilitli olan B konumunda ayarlayın. ►Şek.2: 1.Kilitlemekolu KilitlemekolukilitliolanBkonumundabulunduğu zaman,anahtarişletilemez. KilitlemekoluaçıkolanAkonumundabulunduğu zaman,anahtarişletilebilir. Anahtar işlemi DİKKAT: Batarya kartuşunu alete takmadan önce, anahtarın düzgün çalıştığından ve bırakıl- dığında “OFF” (kapalı) pozisyona döndüğünden emin olun. DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. ►Şek.3: 1.Kilitlemekolu2.Anahtar Aletiçalıştırmakiçin,öncekilitlemekolunuaçıkolanA konumunagetirerekanahtarıserbestbırakın.Ardından anahtarı,saatyönündedönüşiçin Ctarafına, saatyönününtersindedönüşiçin Dtarafınaitin. Durdurmakiçinanahtarıserbestbırakın. ÖNEMLİ NOT: Dönüş yönünü, ancak alet tama- men durduktan sonra değiştirin.Dönüşyönü- nünaletdurmadanöncedeğiştirilmesialetezarar verebilir. Hız değiştirme ►Şek.4: 1.Hızdeğiştirmekolu DİKKAT: Hız değiştirme kolunu doğru konuma daima tam olarak ayarlayın.Hızdeğiştirmekolu“1” ile“2”konumlararasındabirpozisyondaikenaleti kullanırsanızaletzarargörebilir. DİKKAT: Alet çalışırken hız değiştirme kolunu kullanmayın.Aletzarargörebilir. Hız değiş- tirme kolunun konumu Hız Tork Uygulanabilir çalıştırma 1 Düşük Yüksek Ağıryükle çalıştırma 2 Yüksek Düşük Hafyükle çalıştırma Hızıdeğiştirmekiçinöncealetikapatın.Yüksekhıziçin “2”tarafını,düşükhızamayüksektorkiçin“1”tarafını seçin.Kullanmayabaşlamadanöncehızdeğiştirme kolunundoğrukonumaayarlandığındaneminolun. “2”hızındaçalışırkenalethızıaşırıderecededüşmeye başlarsa,kolu“1”egetirinvealetiyenidençalıştırın.61 TÜRKÇE Sıkma torkunun ayarlanması ►Şek.5: 1.Ayarlamahalkası2. Derecelendirme 3. Ok Ayarlamahalkasıdöndürülerek,sıkıştırmatorku22kademeliolarakayarlanabilir.Derecelerialetgövdesiüzerindeki oklahizalayın.1.kademedeendüşüksıkıştırmatorkunu, işaretindeiseenyüksektorkueldeedersiniz. 1ile21arasındabirsayıyaayarlandığındaambreyajfarklıtorkseviyelerindekayacaktır. işaretindeambreyaj çalışmaz. Gerçekkullanımöncesinde,bellibiruygulamaiçinhangitorkdüzeyiningerekliolduğunubelirlemekiçin,kullanacağı- nızmalzemeyadaaynımalzemeninbireşiüzerindebirvidailedenemeyapın. NOT:Torkayarısayısıilesıkıştırmatorkudeğeriarasındakiilişkiiçinaşağıdakiçizelgeyebakın. Sıkıştırmatorkudeğerimalzemeyegöredeğişir.İstenentorkueldeetmekiçinkullanımdanöncedenemeamaçlı birsıkıştırmayapın. Kavramanın otomatik durmasına ilişkin rehber bilgiler Kavramanın otomatik durmasına ilişkin çalışma aralığı Sıkma torkunun ayarlama halkası üzerindeki aralıklar Sıkma torku Yüksek Düşük 1 Yaklaşık0,3N•m (Yaklaşık3Kgf•cm) 5 Yaklaşık0,82N•m (Yaklaşık8,4Kgf•cm) 9 Yaklaşık1,35N•m (Yaklaşık13,8Kgf•cm)

Düşükhızda,yaklaşık8N•m (Yaklaşık81,6Kgf•cm) - - Yüksekhızda,yaklaşık1,5N•m (Yaklaşık14,7Kgf•cm) Makinevidalarınıvidalarken Aralıklar Makinevidasınınçapınailişkinrehber bilgiler

Ön lambanın yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayıyakmakiçin,lambaanahtarınıAkonumuna kaydırın.Lambayıkapatmakiçin,lambaanahtarınıB konumunakaydırın. Lambayıaçıkbıraksanızbile,5dakikasonralamba otomatikolarakkapanır. ►Şek.6: 1.Lambaanahtarı2.Lamba NOT:Kullanımsırasındabataryagücütükenmek üzereyken,lambayanıpsönerekuyarıverir. Budurumda,bataryayıyenidenşarjedinveyatam şarjlıbaşkabirbataryailedeğiştirin. MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Tornavida ucunun/lokma ucunun takılması ya da çıkarılması ►Şek.7 Sadeceşekildegösterilentakmakısımlarıolantorna- vidaucunu/lokmaucunukullanın.Başkaherhangibir tornavida/lokmaucukullanmayın.62 TÜRKÇE Tornavida ucu takma deliği sığ olan alet için A=12mm B=9mm Sadecebutiptornavida uçlarınıkullanın.1no.lu prosedürünüizleyin.(Not)Uç ekigereklideğildir. Tornavida ucu takma deliği derin olan alet için A=17mm B=14mm Butüruçlarıtakmakiçin1 no.luprosedürükullanın. A=12mm B=9mm Butüruçlarıtakmakiçin2 no.luprosedürükullanın. (Not)Ucutakmakiçinuçeki gereklidir. 1 No.lu Prosedür ►Şek.8: 1.Tornavidaucu2. Kovan Tornavidaucunutakmakiçin,kovanıokyönündeçekin vetornavidaucunugirebildiğikadarkovanageçirin. Sonratornavidaucunusabitlemekiçinkovanıserbest bırakın. 2 No.lu Prosedür Yukarıdabelirtilen1 no.lu prosedüreekolarak,uç ekinisivriucuiçeribakacakşekildemanşonayerleştirin. ►Şek.9: 1.Tornavidaucu2. Uç eki 3. Kovan Ucuçıkarmakiçin,kovanıokyönündeçekinvetorna- vidaucunudışarıçekin. NOT:Eğertornavidaucukovanıniçineyeterince derinsokulmazsakovanorijinalkonumunadönmez veuçsabitlenmez.Budurumda,ucuyukarıdakitali- matlaragöreyenidentakmayaçalışın. NOT:Tornavidaucunutaktıktansonra,sıkışekilde sabitlendiğindeneminolun.Eğerdışarıçıkıyorsa,ucu kullanmayın. KULLANIM DİKKAT: Aleti tabanca şeklinde kullanmak için bükerken ya da düz şekilde kullanmak için düz- leştirirken, aletin bükülebilir kısmından tutmayın. Aksitakdirde,elinizyadaparmaklarınızbukısımın arasınasıkışıpyaralanabilir. Bualetikişekildekullanılabilir;işyerivevidalamakoşul- larınagöreseçilebilenbirdüzşekilvebirtabancaşekli. ►Şek.10: 1.Düzşekil2.Tabancaşekli Vidalama işlemi DİKKAT: Ayarlama halkasını yaptığınız iş için uygun olan tork seviyesine ayarlayın. DİKKAT: Tornavida ucunun vida başına düz- gün olarak girdiğinden emin olun, aksi takdirde vida ve/veya tornavida ucu hasar görebilir. Matkapucunuvidabaşınayerleştirinvealetebasınç uygulayın.Aletiyavaşhızdabaşlatın,hızıdereceli olarakartırın.Ambreyajdevreyegirergirmezanahtar tetiğibırakın. ►Şek.11 NOT:Ahşapvidalarlaçalışırken,öncevidaçapının 2/3’übüyüklüğündebirpilotdelikdelin.Buişlem, vidalamayıkolaylaştırırveişparçasınınparçalanma- sınıönler. Delme işlemi Önce,ayarlamahalkasınıok işaretinebakacak şekildedöndürün.Ardından,aşağıdabelirtilenşekilde işlemedevamedin. Tahta delerken Tahtadelerken,kılavuzvidalıtahtauçlarıylaeniyi sonuçlareldeedilir.Kılavuzvida,matkapucunuişpar- çasınaçekmeksuretiyledelmeişleminikolaylaştırır. Metal delerken Delikdelmeyebaşlarken,matkapucununkaymasını engellemekiçinzımbaveçekiçyardımıiledelikaçıla- caknoktayaçentikaçın.Çentiküstünematkapucunu yerleştiripdelmeyebaşlayın. Metaldelerkenkesmesoğutucususıvıyıkullanın.Ancak demirveçelikistisnaolupkuruolarakdelinmelidir. DİKKAT: Alete aşırı baskı yapıldığında delme işlemi hızlanmayacaktır.Aşırıbaskımatkapucunun yıpranmasına,aletperformansınındüşmesineve aletinkullanımömrününkısalmasınayolaçacaktır. DİKKAT: Matkap ucu, iş parçasını delip çık- maya başladığında aleti sıkı tutun ve dikkat sarf edin.Deliğinaçılmasısırasındaalet/matkapucu üzerineçokbüyükgüçuygulanır. DİKKAT: Sıkışan bir matkap ucu, aleti ters yöne döndürerek kolayca çıkartılabilir. Fakat bu durumda aleti sıkıca tutmak gerekir, aksi halde alet darbe ile aniden elden çıkabilir. DİKKAT: İş parçalarını daima bir mengene ya da benzer sıkıştırma aygıtlarıyla sabitleyin. DİKKAT: Alet, batarya kartuşu bitene kadar sürekli olarak kullanılmışsa, yeni bir batarya takıp devam etmeden önce 15 dakika dinlenin. Aletin manüel bir tornavida olarak kullanılması ►Şek.12 Aletikapatın. Kilitlemekolunukilitlikonuma getirin. Aletidöndürün. ÖNEMLİ NOT:Aleti5N•m(50Kgf•cm)’dendüşük birsıkmatorkuylakullanın. ÖNEMLİ NOT:Aleti,M6cıvatalarıyadaM6’dan dahabüyükcıvatalarısıkmakyadapaslıvidaları çıkarmakgibiaşırıgüçgerektirenişlerdekullanmayın. NOT:Bukullanım,vidalarınsıkılığınıkontroletmek içinuygundur.63 TÜRKÇE BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. AletiEMNİYETLİveÇALIŞMAYAHAZIRdurumda tutmakiçinonarımlar,başkahertürlübakımveayar- lamalardaimaMakitayedekparçalarıkullanılarak MakitayetkiliservismerkezleriveyaFabrikanınServis Merkezleritarafındanyapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir.Herhangibaşkabir aksesuaryadaekparçakullanılmasıinsanlariçin biryaralanmariskigetirebilir.Aksesuarlarıyadaek parçalarıyalnızcabelirtilmişolankullanımamaçlarına uygunolarakkullanın. Buaksesuarlarlailgilidahafazlabilgiyeihtiyaçduyar- sanızbulunduğunuzyerdekiyetkiliMakitaservisine başvurun.

• Plastiktaşımaçantası

• OrijinalMakitabataryaveşarjaleti NOT:Listedekiparçalarınbazılarıaletpaketiiçeri- sindestandartaksesuarolarakdahiledilmişolabilir. Bunlarülkedenülkeyefarklılıkgösterebilir.www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa
