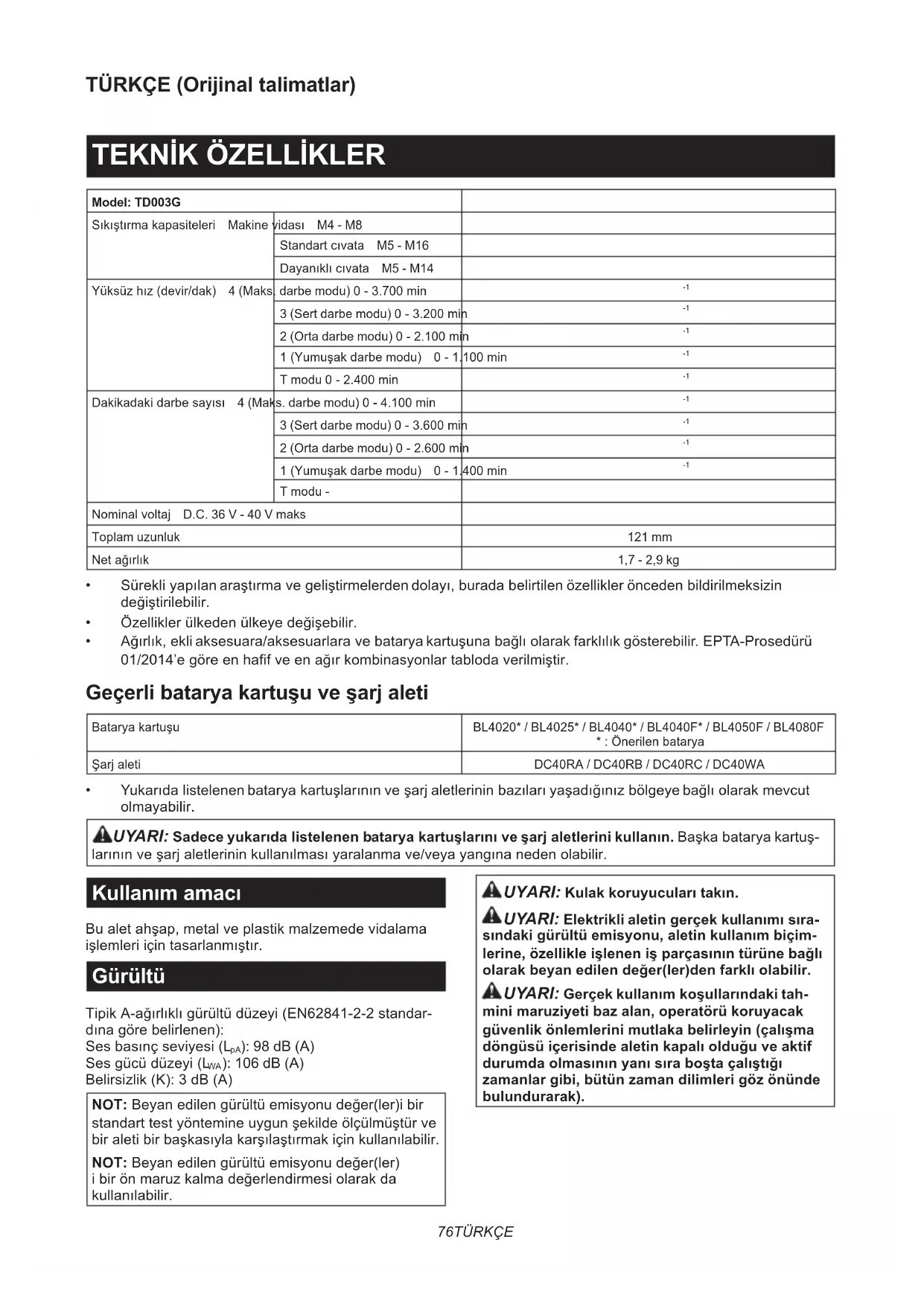

KULLANIM KILAVUZU TD003G MAKITA

Model: TD003G Sıkıştırmakapasiteleri Makinevidası M4 - M8 Standartcıvata M5 - M16 Dayanıklıcıvata M5 - M14 Yüksüzhız(devir/dak) 4 (Maks. darbe modu) 0-3.700min

Dakikadakidarbesayısı 4 (Maks. darbe modu) 0-4.100min

• Sürekliyapılanaraştırmavegeliştirmelerdendolayı,buradabelirtilenözellikleröncedenbildirilmeksizin değiştirilebilir.

• Özelliklerülkedenülkeyedeğişebilir.

• Ağırlık,ekliaksesuara/aksesuarlaravebataryakartuşunabağlıolarakfarklılıkgösterebilir.EPTA-Prosedürü 01/2014’egöreenhafifveenağırkombinasyonlartablodaverilmiştir. Geçerli batarya kartuşu ve şarj aleti Bataryakartuşu BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F *:Önerilenbatarya Şarjaleti DC40RA / DC40RB / DC40RC / DC40WA

• Yukarıdalistelenenbataryakartuşlarınınveşarjaletlerininbazılarıyaşadığınızbölgeyebağlıolarakmevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın.Başkabataryakartuş- larınınveşarjaletlerininkullanılmasıyaralanmave/veyayangınanedenolabilir. Kullanım amacı Bualetahşap,metalveplastikmalzemedevidalama işlemleriiçintasarlanmıştır. Gürültü TipikA-ağırlıklıgürültüdüzeyi(EN62841-2-2standar- dınagörebelirlenen): Sesbasınçseviyesi(L

): 98 dB (A) Sesgücüdüzeyi(L

): 106 dB (A) Belirsizlik(K):3dB(A) NOT:Beyanedilengürültüemisyonudeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilengürültüemisyonudeğer(ler) ibirönmaruzkalmadeğerlendirmesiolarakda kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).77 TÜRKÇE Titreşim Titreşimtoplamdeğeri(üçeksenlivektörtoplamı) (EN62841-2-2standardınagörehesaplanan): Çalışmamodu:aletinmaksimumkapasitesiyletespit malzemelerinindarbelisıkılması Titreşimemisyonu(a

NOT:Beyanedilentitreşimtoplamdeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilentitreşimtoplamdeğer(ler)ibirön maruzkalmadeğerlendirmesiolarakdakullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için UygunlukbeyanlarıbukullanmakılavuzunaEkAolarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun.Aşağıdalistelenentali- matlarınherhangibirineuyulmamasıelektrikçarpması, yangınve/veyaciddiyaralanmailesonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki“elektriklialet”terimiileyaprizdençalışan (kordonlu)elektriklialetinizyadakendiaküsüileçalı- şan(kordonsuz)elektriklialetinizkastedilmektedir. Akülü darbeli tornavida için güvenlik uyarıları

Sıkma aletinin görünmeyen kablolara temas etme olasılığı bulunan yerlerde çalışırken elektrikli alet- leri yalıtımlı kavrama yüzeylerinden tutun.Sıkma aletlerinin“akımlı”birtelletemasetmesielektrikli aletinyalıtımsızmetalkısımlarını“akımlı”halegetire- bilirvekullanıcıyıelektrikşokunamaruzbırakabilir.

2. Her zaman yere sağlam basın.

Makineyi yüksekte kullandığınızda, altında kimsenin olmadığından emin olun.

3. Makineyi iki elinizle sıkıca tutun.

4. Kulak koruyucularını takın.

5. İşlemin hemen ardından uca ya da iş parçasına

dokunmayın. Bu parçalar aşırıcı derece sıcak olabilir ve cilt yanıklarına yol açabilir.

6. Ellerinizi dönen parçalardan uzak tutun.

7. Aletle birlikte sağlanmışsa yardımcı tutamağı/

tutamakları kullanın.Kontrolkaybıyaralanmaya nedenolabilir.

8. Kesici aksesuarın görünmeyen kablolara

temas etme olasılığı bulunan yerlerde çalışır- ken elektrikli aleti yalıtımlı kavrama yüzeyle- rinden tutun.Kesiciaksesuarın“akımlı”birtelle temasetmesielektriklialetinyalıtımsızmetal kısımlarını“akımlı”halegetirebilirvekullanıcıyı elektrikşokunamaruzbırakabilir.

9. Aletin kullanımından dolayı hasar görmesi

halinde tehlikeye yol açabilecek elektrik kablo- ları, su boruları, gaz boruları, vb. olmadığından emin olun. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

Batarya kartuşunu parçalarına ayırmayın veya kurca- lamayın.Yangın,aşırıısıveyapatlamayanedenolabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

Aleti ve batarya kartuşunu sıcaklığın 50 °C ya da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

Aşırı derecede hasar görmüş ya da tamamen kulla- nılamaz durumda olsa bile batarya kartuşunu yak- mayın. Batarya kartuşu ateşe atılırsa patlayabilir.

Batarya kartuşunu çivilemeyin, kesmeyin, ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın.Bueylem- leryangın,aşırıısıveyapatlamayanedenolabilir.

9. Hasarlı bataryayı kullanmayın.78 TÜRKÇE

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticarinakliyeişlemleriiçin,örneğinüçüncütaraar, nakliyeacenteleritarafındanyapılannakliyelerde, paketlemeveetiketlemegereksinimlerineuyulmalıdır. Nakliyesiyapılacakürününhazırlanmasıiçin,tehlikelimad- delerkonusundauzmanbirkişiyedanışın.Lütfenmuhte- melendahaayrıntılıolanulusalyönetmelikleredeuyun. Açıkkontaklarıbantlayınyadamaskeleyinvebataryayı paketiniçindehareketetmeyecekşekildepaketleyin.

Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın berta- raf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın.Bataryalarınuyumsuzürün- leretakılması;yangın,aşırıısınma,patlamayada elektrolitsızıntısınanedenolabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

Batarya kartuşunun terminallerine, deliklerine ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin.Aletinveyabataryakartuşununısınma- sına,alevalmasına,patlamasınavearızalanmasına nedenolarakyanıklaraveyayaralanmayayolaçabilir.

Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartu- şunu yüksek gerilim elektrik güç hatlarının yakı- nında kullanmayın.Aletinveyabataryakartuşunun arızalanmasınaveyabozulmasınanedenolabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın.OrijinalolmayanMakitabataryalarıyadaüze- rinedeğişiklikyapılmışbataryalarınkullanımıbataryanın patlamasınavesonuçolarakyangın,kişiselyaralanma vehasaranedenolabilir.AyrıcaMakitaaletiveşarjaleti- ninMakitatarafındansunulangarantisidegeçersizolur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

Uzun bir süre (altı aydan daha fazla) kullanma- dığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletinvebataryakartuşununsıkıcatutulmamasıbun- larındüşürülmesinesebepolabilirvealetvebatarya kartuşununzarargörmesineyadaciddiyaralanma- sınayolaçabilir. Bataryakartuşunuçıkarmakiçin,kartuşunöntarafın- dakidüğmeyikaydırarakkartuşualettençıkarın. ►Şek.1: 1.Kırmızıgösterge2.Düğme3.Bataryakartuşu Bataryakartuşunutakmakiçin,bataryakartuşuüzerindeki diliyuvanınoluğuilehizalayınvekartuşuyerineoturtun. Kartuşu,küçükbirtıksesiileyerinesabitlenenedek sonunakadarittirin.Şekildegösterildiğigibikırmızıgös- tergeyigörebiliyorsanıztamolarakkilitlenmemişdemektir. DİKKAT: Batarya kartuşunu daima kırmızı gös- terge görünmeyecek şekilde tam olarak takın.Yerine tamoturmazsa,alettenyanlışlıkladüşebilir,sizinyada çevrenizdekikişilerinyaralanmasınanedenolabilir. DİKKAT: Batarya kartuşunu zorlayarak takmayın.Kartuş kolaybirşekildekaymıyorsadoğruyerleştirilmemişdemektir. Kalan batarya kapasitesinin gösterilmesi Kalanbataryakapasitesinigöstermesiiçinbatarya kartuşuüzerindekikontroldüğmesinebasın.Gösterge lambalarıbirkaçsaniyeyanar. ►Şek.2: 1.Göstergelambaları2.Kontroldüğmesi Gösterge lambaları Kalan kapasiteYanıyor Kapalı Yanıp sönüyor%75ila%100%50ila%75%25ila%50%0ila%25Bataryayışarjedin.Bataryaarızalanmışolabilir.79 TÜRKÇE NOT:Kullanımkoşullarınaveortamsıcaklığınabağlı olarak,gösterilendeğergerçekkapasitedenbiraz farklılıkgösterebilir. NOT:İlk(ensoldaki)göstergelambası,batarya korumasistemiçalıştığındayanıpsöner. Alet/batarya koruma sistemi Bualetbiralet/bataryakorumasistemiiledonatılmıştır. Busistemmotoragidengücüotomatikolarakkeserek uzunaletvebataryaömrüsağlar.Aletveyabataryaiçin aşağıdakidurumlardanbirisözkonusuolduğundaaletin işleyişiotomatikolarakdurur: Aşırı yük koruması Batarya,anormalderecedeyüksekakımçekmesine nedenolacakşekildekullanıldığında,alethiçbirbelirtiver- medenotomatikolarakdurur.Budurumda,aletikapatın vealetinaşırıyüklenmesinenedenolanuygulamayıdur- durun.Dahasonraaletiyenidenbaşlamasıiçinçalıştırın. Aşırı ısınma koruması Aletveyabataryaaşırıısındığındaaletotomatikolarak durur.Budurumdaaletiyenidenaçmadanöncealetve bataryanınsoğumasınıbekleyin. NOT:Aletaşırıısındığındalambayanıpsöner. Aşırı deşarj koruması Bataryakapasitesiyeterliolmadığında,aletotomatik olarakdurur.Budurumda,bataryayıalettençıkarınve bataryayıtekrarşarjedin. Diğer nedenlere karşı korumalar Korumasistemi,aletezararverebilecekdiğernedenler içindetasarlanmıştırvealetinotomatikolarakdurma- sınısağlar.Aletçalışırkengeçiciduraklamavedurma yaparsanedenleriortadankaldırmakiçinaşağıdakitüm adımlarıuygulayın.

1. Aletikapatınveardındantekraraçarakyeniden

Bataryalarışarjedinveyaşarjlıbataryalarladeğiştirin.

3. Aletinvebataryalarınsoğumasınıbekleyin.

Korumasistemieskihalinegetirilerekilerlemekaydedi- lemezseyerelMakitaServisMerkezinizebaşvurun. Anahtar işlemi DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bıra- kıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun. Aletiçalıştırmakiçin,sadeceanahtartetiğiçekin.Aletin çalışmahızıanahtartetiküstünedahafazlabaskıyapıla- rakarttırılır.Durdurmakiçinanahtartetiğiserbestbırakın. ►Şek.3: 1.Anahtartetik NOT:Yaklaşık6dakikaboyuncaanahtartetiğiçek- meyedevamedersenizaletotomatikolarakdurur. NOT:Anahtartetiğiçekerkendiğerhiçbirdüğme çalışmaz. Ters dönüş mandalı işlemi DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. DİKKAT: Ters döndürme anahtarını sadece alet tamamen durduktan sonra kullanın.Dönüş yönününaletdurmadanöncedeğiştirilmesialete zararverebilir. DİKKAT: Aleti kullanmadığınız zaman, ters döndürme anahtarını daima nötr konumuna ayarlayın. Bualetindönüşyönünüdeğiştirmekiçinbirtersdön- dürmeanahtarıvardır.Tersdöndürmeanahtarınasaat yönündedönüşiçinAtarafındantersiyöndedönüş içinseBtarafındanbastırın. Tersdöndürmeanahtarınötrkonumundaykentetik anahtarçekilemez. ►Şek.4: 1.Tersdönüşmandalıanahtarı Elektrikli fren Bualetbirelektriklifreniledonatılmıştır.Anahtartetik bırakıldıktansonraaletsürekliolarakçabucakdurmu- yorsaaleteMakitaservismerkezindebakımyaptırın. Ön lambanın yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. ►Şek.5: 1. Ön lamba Önlambalarıaçmakiçinanahtartetiğiçekin.Kapatmak içinanahtartetiğibırakın.Önlambalar,anahtartetik bırakıldıktanyaklaşık10saniyesonrasöner. Önlambalarıdevredışıbırakmakiçinlambadurumunu kapalıdurumagetirin.Lambadurumunukapalıduruma getirmekiçinönceanahtartetiğiçekipbırakın.Anahtar tetiğibıraktıktansonra10saniyeiçinde düğmesine basıpbirkaçsaniyebasılıtutun. Lambadurumukapalıykentetikçekilsebileönlambalar açılmaz. Lambadurumunuyenidenaçmakiçin düğmesine basıpbirkaçsaniyebasılıtutun. ►Şek.6: 1.Düğme 2.Anahtarpaneli NOT:Aletaşırıısındığında,önlambalarbirdakika boyuncayanıpsönerveardındananahtarpaneli kapanır.Budurumda,tekrarçalıştırmadanöncealeti soğutun. NOT:Lambadurumunuteyitetmekiçintersdönüş mandalıanahtarınötrkonumdadeğilkentetiğiçekin. Anahtartetikçekildiğindeönlambalaryanıyorsa lambadurumuaçıktır.Önlambalaryanmıyorsa, lambadurumukapalıdır. NOT:Önlambalarınlensinitemizlemekiçinkurubir bezkullanın.Önlambalarınlensiniçizmemeyedikkat edin;aksitakdirdeaydınlatmayıazaltabilir.80 TÜRKÇE Işık modu Aletikullanışlıbirışıkolarakkullanabilirsiniz. Işık modunun açılması / kapatılması Işığıaçmakiçintersdönüşmandalıanahtarınınötr konumaayarlayınveanahtartetiğiçekin. Lambayaklaşıkbirsaatyanmayısürdürür. Işıkmodunukapatmakiçinanahtartetiğiyenidençekin veyatersdönüşmandalıanahtarınabastırın. NOT:Işıkmoduaçıkkenuygulamamodunudeğişti- remezsiniz.Işıkmoduaçıkkenanahtarpanelindeki lambalaraçılmaz. NOT:Işıkmoduaçıkkenlambadurumunuaça- maz/kapatamazsınızveyauygulamamodunu değiştiremezsiniz. NOT:Alet/bataryakorumasistemidevredeyken veyabataryakapasitesiyeterlideğilkenışıkmodu çalışmaz. Uygulama modunun değiştirilmesi Uygulama modu nedir? Uygulamamodu,aletteöncedenayarlanmışolanvida- lamayönüvedarbedeğişimidir.İşebağlıolarakuygun biruygulamamoduseçerekdahahızlıişçıkarabilirve/ veyadahagüzelyüzeyeldeedebilirsiniz. Bualetaşağıdakiuygulamamodlarınıiçerir: Darbe gücü

• T modu Uygulamamodu düğmesiveya düğmesiiledeğiştirilebilir. ►Şek.7: 1.Düğme 2.Düğme NOT:Panelüzerindekihiçbirlambayanmazken anahtartetiğibirkezçekin. NOT:Aletiyaklaşıkbirdakikasüreylekullanmaz- sanızuygulamamodunudeğiştiremezsiniz.Bu durumdaanahtartetiğibirkezçekinve düğmesine veya düğmesinebasın. Darbe gücünün değiştirilmesi Darbegücünübeşkademeliolarakdeğiştirebilirsiniz:4(maks.),3(sert),2(orta),1(yumuşak)veTmodu. Böyleceyapılanişeuygunbirsıkıştırmasağlanır. “T”modu,matkapuçluvidalarısıkmakiçinözelbirmoddur.Bumod,vidalarınfazlasıkılmasınıengellemeyeyar- dımcıolur.Aynızamandahızlıişlemvegüzelbiryüzeysağlar.Aletvidayıyüksekdevirdevidalarvealetdarbeuygu- lamayabaşladıktankısasüresonradurur. Düğmesiveya düğmesineherbasıldığındadarbegücüseviyesideğişir. Anahtartetiğibıraktıktansonrayaklaşıkbirdakikaiçindedarbegücünüdeğiştirebilirsiniz. NOT: Düğmesineveya düğmesinebasarsanızdarbegücünüdeğiştirmekiçinsüreyiyaklaşıkbirdakikauzatabilirsiniz. ►Şek.8 Uygulama modu (Panelde görüntülenen darbe gücü derecesi) Maksimum darbe Amaç Uygulama örneği 4 (Maks.) 4.100min

Maksimumgüçvehızdasıkıştırma. Altyapımalzemelerindevidalama yapma,uzunvidalarıveyacıvataları sıkma. 3 (Sert) 3.600min

Maks.moddandahaazgüçvehızda sıkma(Maks.modakıyasladaha kolaykontrol). Altyapımalzemelerindevidalama yapma,cıvatalarısıkma. 2 (Orta) 2.600min

İyibirbitirmeningerekliolduğudurum- lardasıkıştırma. Finiştahtalarıveyaalçılevhalarda vidalamayapma. 1(Yumuşak) 1.400min

Vidadişikırılmasındankaçınmakiçin dahaazgüçlesıkıştırma. KanatvidalarıveyaM6gibiküçük vidalarısıkma.81 TÜRKÇE Uygulama modu (Panelde görüntülenen darbe gücü derecesi) Maksimum darbe Amaç Uygulama örneği T modu *

(Darbebaşladıktankısa süresonraaletdönmeyi keser.) Matkapuçluvidalarınincebirmetal levhayaiyibiryüzeyeldeedecek şekildevidalama. Matkapuçluvidalarısıkma. :Lambaaçık.

• Aletsaatinaksiyönündedönerkendakikadakidarbesayısı4(maks.)moduileaynıdır,4.100min

NOT:Tmodunukullanırkenvidalamayıdurdurmazamanlaması,vidatürünevevidalanacakmalzemeyegöre değişir.Bumodukullanmadanöncebirdenemevidalamasıyapın. NOT:Panelüzerindekihiçbirlambayanmazken düğmesineveya düğmesinebasmadanönceanahtartetiği birkezçekin. NOT:Bataryagücündentasarrufetmekiçinaletkapatıldığındaanahtarpanelindekitümlambalardakapanır. Darbegücününderecesi,anahtartetikaletçalışmayacakkadarhafifçeçekilerekkontroledilebilir. MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Tornavida ucunun/lokma ucunun takılması ya da çıkarılması Sadeceşekildegösterilentakmakısımlarıolantorna- vidaucunu/lokmaucunukullanın.Başkaherhangibir tornavida/lokmaucukullanmayın. ►Şek.9 Tornavida ucu takma deliği sığ olan alet için A=12 mm B=9 mm Sadecebutiptornavida uçlarınıkullanın.1no.lu prosedürünüizleyin.(Not)Uç ekigereklideğildir. Tornavida ucu takma deliği derin olan alet için A=17 mm B=14 mm Butüruçlarıtakmakiçin1 no.luprosedürükullanın. A=12 mm B=9 mm Butüruçlarıtakmakiçin2no.lu prosedürükullanın.(Not)Ucu takmakiçinuçekigereklidir. 1 No.lu Prosedür Tek dokunuş tipi manşonlu aletler için Tornavidaucunutakmakiçin,ucumanşoniçindegidebi- leceğikadarileriyerleştirin. ►Şek.10: 1.Tornavidaucu2.Kovan 2 No.lu Prosedür Yukarıdabelirtilen1 no.lu prosedüre ek olarak, uç ekinisivriucuiçeribakacakşekildemanşonayerleştirin. ►Şek.11: 1.Tornavidaucu2.Uçeki3.Kovan Ucuçıkarmakiçin,kovanıokyönündeçekinvetorna- vidaucunudışarıçekin. ►Şek.12: 1.Tornavidaucu2.Manşon NOT:Eğertornavidaucukovanıniçineyeterince derinsokulmazsakovanorijinalkonumunadönmez veuçsabitlenmez.Budurumda,ucuyukarıdakitali- matlaragöreyenidentakmayaçalışın. NOT:Tornavidaucunutakmakzorolduğunda,man- şonuçekinveucumanşoniçindegidebileceğikadar ileriyerleştirin. NOT:Tornavidaucunutaktıktansonra,sıkışekilde sabitlendiğindeneminolun.Eğerdışarıçıkıyorsa,ucu kullanmayın. Kancanın takılması UYARI: Asma/montaj parçalarını yalnızca kullanım amaçlarına uygun kullanın, örneğin işler arasında ve iş aralarında aleti bir alet kemerine asmak gibi. UYARI: Çok fazla yük veya düzensiz fazla yükleme aletin hasar görmesine neden olarak yaralanmaya yol açabileceği için kancayı aşırı yüklememeye dikkat edin. DİKKAT: Kancayı takarken kancayı daima vida ile iyice sabitleyin.Sabitlenmezsekancaaletten çıkabilirveyaralanmayanedenolabilir. DİKKAT: Tutmayı bırakmadan önce aleti güvenli bir şekilde astığınızdan emin olun.Yetersiz veyadengesiztakmakdüşmeyeveyaralanmanıza nedenolabilir. Kancaaletingeçicibirsüreasılmasınayarar.Bukanca aletinherikiyanınadatakılabilir.Kancayıtakmakiçin, onualetgövdesininherikiyanındakioluklardanbirine geçirinvesonrabirvidailesabitleyin.Çıkarmakiçin, vidayıgevşetinvesonradışarıçekipalın. ►Şek.13: 1. Oluk 2.Kanca3.Vida82 TÜRKÇE Delik kullanımı UYARI: Askı deliğini örneğin aleti yüksek yer- lere bağlamak gibi amacı dışında asla kullanma- yın.Aşırıderecedeyüklenmişbirdeliktekidayanma gerilmesideliğezararverereksizinveyaetrafınızdaki yadaaltınızdakikişilerinyaralanmasınayolaçabilir. Aletinaltarkakısmındakiaskıdeliğini,biraskıkordonu veyabenzeriiplerlealetiduvaraasmakiçinkullanın. ►Şek.14: 1.Askıdeliği KULLANIM Doğrusıkmatorkuvidanın/cıvatanın,sıkılacakişpar- çasınınmalzemesinin,vs.boyutunaveyatipinegöre değişebilir.Sıkmatorkuvesıkmasüresiarasındakiilişki şekillerdegösterilmektedir. ►Şek.15 Standart cıvata için sıkma torku ile sıkma süresi arasındaki ilişki (darbe gücü 4 iken)

1.Sıkmasüresi(saniye)2.Sıkmatorku Dayanıklı cıvata için sıkma torku ile sıkma süresi arasındaki ilişki (darbe gücü 4 iken)

1.Sıkmasüresi(saniye)2.Sıkmatorku Aletisıkıcatutunvetornavidaucunuvidabaşınageçi- rin.Alete,ileriyedoğru,ucunvidaüzerindenkaymaya- cağıkadarbirbaskıuygulayınveişlemibaşlatmakiçin aletiçalıştırın. ÖNEMLİ NOT: İşleme devam etmek için bir yedek batarya kullanıyorsanız, aletin en az 15 dakika dinlenmesini sağlayın. NOT:Sıkıştırmakistediğinizvidanın/cıvatanınbaşına uygunolanucukullanın. NOT:M8veyadahaküçükvidalarısıkıştırırken, uygunbirdarbegücüseçinvevidanınhasargör- mesiniönlemekiçinanahtartetiküzerindekibasıncı dikkatlibirşekildeayarlayın. NOT:Aletitamolarakvidanınüzerinegelecekşekilde tutun. NOT:Darbegücüçokgüçlüiseyadavidayışekil- lerdebelirtilendendahauzunbirsüresıkıştırırsanız, vidaveyamatkapucuaşırıgerilimemaruzkalabilir, soyulabilirveyahasargörebilirv.s.İşebaşlamadan önce,vidanıziçinuygunsıkıştırmasüresinibelirlemek amacıylamutlakabirtestçalışmasıyapın. Sıkmatorkuaşağıdakilerdahilçokçeşitlifaktörlerden etkilenir.Sıkmadansonradaimabirtorkanahtarıile torkukontroledin.

1. Bataryakartuşutamboşalmayayakınkenvoltaj

düşervesıkmatorkuazalır.

2. Tornavidaucuveyalokmaucu

Doğruboydatornavidayadalokmaucukullanıl- mamasısıkmatorkundabirazalmayanedenolur.83 TÜRKÇE

• Torkkatsayısıvecıvatasınıfıaynıolsada, uygunsıkmatorkucıvatanınçapınagöre farklılıkgösterecektir.

• Cıvataçaplarıaynıolsada,uygunsıkma torkutorkkatsayısı,cıvatasınıfıvecıvata uzunluğunagörefarklılıkgösterecektir.

4. Aletinyadabağlanacakmalzemeninvidalama

pozisyonundatutulmabiçimitorkuetkiler.

5. Aletindüşükhızdaçalıştırılmasısıkmatorkunda

birazalmayanedenolur. BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. AletiEMNİYETLİveÇALIŞMAYAHAZIRdurumda tutmakiçinonarımlar,başkahertürlübakımveayar- lamalardaimaMakitayedekparçalarıkullanılarak MakitayetkiliservismerkezleriveyaFabrikanınServis Merkezleritarafındanyapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir.Herhangibaşkabir aksesuaryadaekparçakullanılmasıinsanlariçin biryaralanmariskigetirebilir.Aksesuarlarıyadaek parçalarıyalnızcabelirtilmişolankullanımamaçlarına uygunolarakkullanın. Buaksesuarlarlailgilidahafazlabilgiyeihtiyaçduyar- sanızbulunduğunuzyerdekiyetkiliMakitaservisine başvurun.

• Plastiktaşımaçantası
