GEBRUIKSAANWIJZING TD003G MAKITA

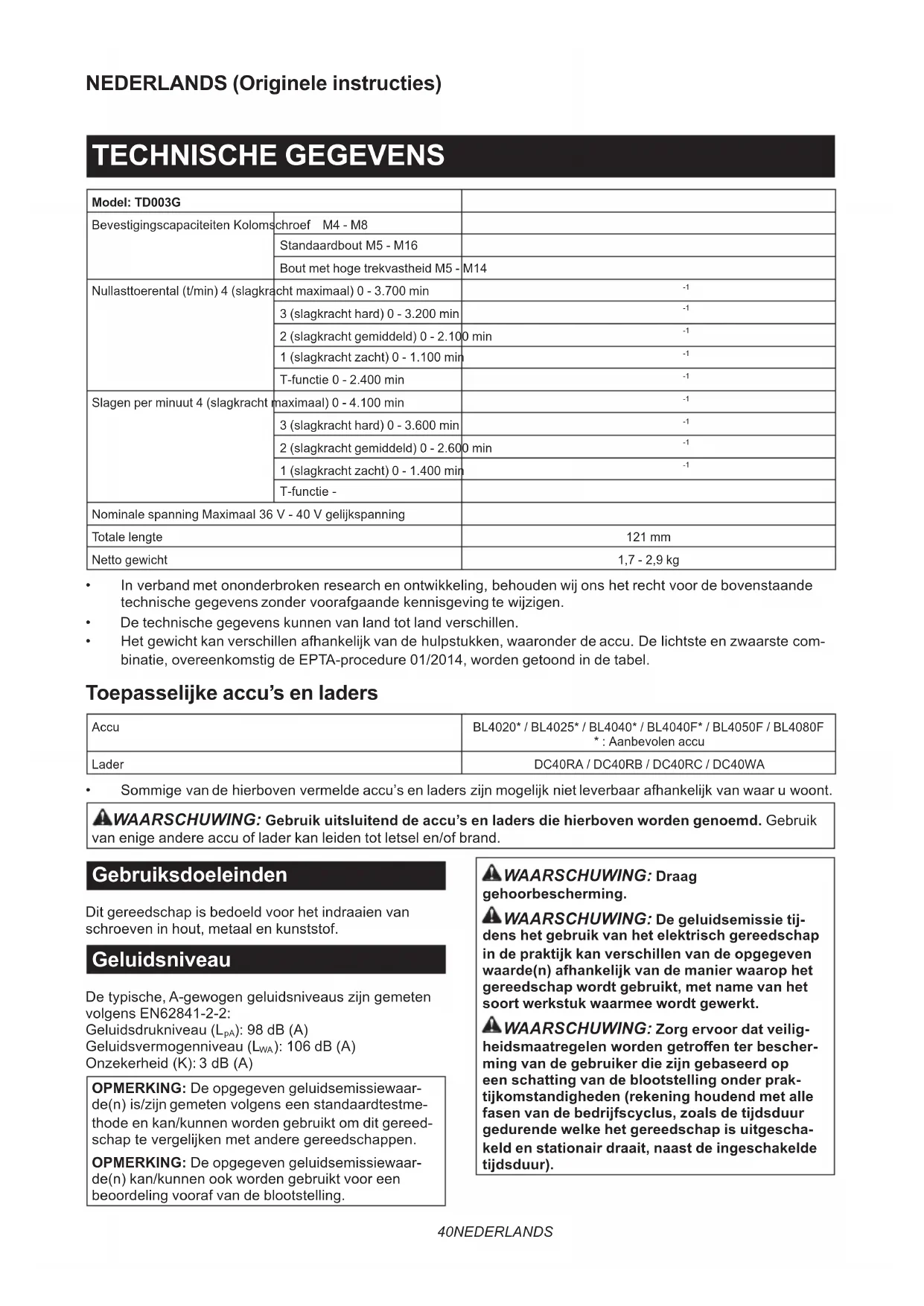

Accuslagschroevendraaier GEBRUIKSAANWIJZING 40

2 (slagkracht gemiddeld) 0 - 2.100 min

T-functie 0 - 2.400 min

T-functie - Nominale spanning Maximaal36V-40Vgelijkspanning Totale lengte 121 mm Netto gewicht 1,7 - 2,9 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• Hetgewichtkanverschillenafhankelijkvandehulpstukken,waaronderdeaccu.Delichtsteenzwaarstecom- binatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel. Toepasselijke accu’s en laders Accu BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F

Sommigevandehierbovenvermeldeaccu’senladerszijnmogelijknietleverbaarafhankelijkvanwaaruwoont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. Gebruiksdoeleinden Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en kunststof. Geluidsniveau Detypische,A-gewogengeluidsniveauszijngemeten volgens EN62841-2-2: Geluidsdrukniveau (L

): 106 dB (A) Onzekerheid(K):3dB(A) OPMERKING: De opgegeven geluidsemissiewaar- de(n)is/zijngemetenvolgenseenstandaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur).41 NEDERLANDS Trilling De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-2: Gebruikstoepassing: bevestigen met behulp van slag- werking van bevestigingsmiddelen tot de maximale capaciteit van het gereedschap Trillingsemissie (a

Onzekerheid(K):1,5m/s

OPMERKING:Detotaletrillingswaarde(n)is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen Deverklaringenvanconformiteitzijnbijgevoegdin BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accuslagschroevendraaier

1. Houd elektrisch gereedschap vast bij het

geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het beves- tigingsmateriaal in aanraking kan komen met verborgen bedrading. Wanneer bevestigingsma- terialen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde meta- len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schokkankrijgen.

2. Zorg ervoor dat u stevig staat op een vast

ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is.

3. Houd het gereedschap stevig vast.

4. Draag oorbeschermers.

5. Raak het bit of het werkstuk niet aan onmiddel-

lijk na het gebruik. Deze kunnen erg heet zijn en brandwonden veroorzaken.

6. Houd uw handen uit de buurt van draaiende

7. Gebruik hulphandgreep (hulphandgrepen),

indien bij het gereedschap geleverd. Verliezen van de macht over het gereedschap kan letsel veroorzaken.

8. Houd elektrisch gereedschap alleen vast aan

de geïsoleerde handgrepen wanneer de kans bestaat dat het werktuig in aanraking komt met verborgen bedrading.Wanneerboor-/snijhulp- middelen in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde meta- len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schokkankrijgen.

9. Verzeker u ervan dat er geen elektriciteitska-

bels, waterleidingen, gasleidingen, enz. zijn die een gevaarlijke situatie zouden kunnen veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref- fende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstige verwondingen.42 NEDERLANDS Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp.Dergelijkehande- lingen kunnen leiden tot brand, buitensporige hitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerdishetnoodzakelijkeenexpertop hetgebiedvangevaarlijkesto󰀨enteraadplegen. Houdutevensaanmogelijkstrengerenationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporige warmteontwikkeling, een explosie of lekkagevanelektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- doorbrandwondenofpersoonlijkletselkunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

5. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.43 NEDERLANDS

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitge- schakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kun

nen deze uit uw handen glippen en het gereedschap of de accu beschadigen,ofkanpersoonlijkletselwordenveroorzaakt. Omdeaccuteverwijderenverschuiftudeknopaandevoorkant vandeaccuenschuiftutegelijkertijddeaccuuithetgereedschap. ►Fig.1: 1. Rood deel 2.Knop3. Accu Omdeaccuaantebrengenlijntudelipopdeaccuuitmetde groefindebehuizingenduwtudeaccuopzijnplaats.Steek deaccuzovermogelijkinhetgereedschaptotueenklikge- luid hoort. Wanneer het rode deel zichtbaar is, zoals aangege- ven in de afbeelding, is de accu niet geheel vergrendeld. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschapkan worden geschoven, wordt deze niet goed aangebracht. De resterende acculading controleren Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden. ►Fig.2: 1.Indicatorlampjes2. Testknop Indicatorlampjes Resterende acculading Brandt Uit Knippert 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% Laad de accu op. Er kan een storingzijn opgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. OPMERKING: Het eerste (meest linker) indicator- lampjeknippertwanneerhetaccubeveiligingssys- teem in werking is getreden. Gereedschap-/ accubeveiligingssysteem Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteem.Ditsysteemschakeltauto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- pen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld: Overbelastingsbeveiliging Als de accu wordt gebruikt op een manier die ertoe leidt dat een abnormaal hoge stroomsterkte wordt getrok- ken, stopt het gereedschap automatisch zonder enige aanduiding. In dat geval schakelt u het gereedschap uit en stopt u met het gebruik dat er toe leidde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om weer te starten. Oververhittingsbeveiliging Als het gereedschap of de accu oververhit is, stopt het gereedschap automatisch. Laat in dat geval het gereed- schap en de accu afkoelen voordat u het gereedschap weer inschakelt. OPMERKING: Wanneer het gereedschap oververhit is, knippert de lamp. Beveiliging tegen te ver ontladen Als de acculading onvoldoende is, stopt het gereed- schapautomatisch.Indithetgevalverwijdertudeaccu vanaf het gereedschap en laadt u de accu op. Beveiliging tegen andere oorzaken Hetbeveiligingssysteemisookontworpenvoorandere oorzaken die het gereedschap kunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te he󰀨en,wanneerhetgereedschaptijdelijkisonderbro- kenoftijdenshetgebruikisgestopt.

1. Schakel het gereedschap uit en schakel het

daarna weer in om het opnieuw te starten.

Als geen verbetering optreedt nadat het beveiligings- systeemisgereset,neemtucontactopmetuwlokale Makita-servicecentrum.44 NEDERLANDS De trekkerschakelaar gebruiken LET OP: Alvorens de accu in het gereed- schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. Omhetgereedschaptestarten,knijptugewoonde trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt,hoesnellerhetgereedschapdraait.Laatde trekkerschakelaar los om het gereedschap te stoppen. ►Fig.3: 1. Trekkerschakelaar OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 minuten ingeknepen houdt. OPMERKING:Terwijldetrekkerschakelaarisinge- knepen, werken geen van de andere knoppen. De omkeerschakelaar bedienen LET OP: Controleer altijd de draairichting alvorens het gereedschap te starten. LET OP: Verander de stand van de omkeerschake- laar alleen nadat het gereedschap volledig tot stilstand is gekomen.Alsudedraairichtingverandertterwijlhetgereed- schap nog draait, kan het gereedschap beschadigd raken. LET OP: Zet de omkeerschakelaar altijd in de neu- trale stand wanneer u het gereedschap niet gebruikt. Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerscha- kelaar in vanaf kant A voor de draairichting rechtsom, of vanaf kant B voor de draairichting linksom. Wanneer de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar niet worden ingeknepen. ►Fig.4: 1. Omkeerschakelaar Elektrische rem Dit gereedschap is voorzien van een elektrische rem. Als het gereedschap continu niet snel stilstaat nadat de trekkerschakelaar is losgelaten, laat u het gereedschap onderhouden door een Makita-servicecentrum. De lamp op de voorkant gebruiken LET OP: Kijk niet direct in het lamplicht of in de lichtbron. ►Fig.5: 1. Lamp op de voorkant Knijpdetrekkerschakelaarinomdelampenopdevoorkant in te schakelen. Om uit te schakelen, laat u de trekkerscha- kelaar los. Ongeveer 10 seconden nadat u de trekkerscha- kelaar hebt losgelaten, gaan de lampen op de voorkant uit. Om de lampen op de voorkant uit te schakelen, stelt u de status van de lamp in op uit. Om de status van de lamp in te stellen opuit,knijptueerstdetrekkerschakelaarinenlaatuhemlos. Binnen 10 seconden nadat de trekkerschakelaar is losgelaten, houdt u de knop gedurende enkele seconden ingedrukt. Wanneer de status van de lamp is ingesteld op uit, zul- len de lampen op de voorkant niet gaan branden, ook al wordt de trekkerschakelaar ingeknepen. Om de status van de lamp weer in te stellen op aan, houdt u de knop gedurende enkele seconden ingedrukt. ►Fig.6: 1.Knop 2. Bedieningspaneel OPMERKING: Wanneer het gereedschap oververhit is, knipperen de lampen op de voorkant gedurende één minuut waarna het bedieningspaneel uit gaat. Laat in dat geval het gereedschap afkoelen voordat u het weer gebruikt. OPMERKING: Om de status van de lamp te controle- ren,knijptudetrekkerinterwijldeomkeerschakelaar niet in de neutrale stand staat. Als de lampen op de voorkant gaan branden wanneer u de trekkerscha- kelaarinknijpt,isdelampstatusingeschakeld.Als de lampen op de voorkant niet gaan branden, is de lampstatus uitgeschakeld. OPMERKING: Gebruik een droge doek om het vuil van de lens van de lampen op de voorkant af te vegen. Wees voorzichtig dat u de lens van de lampen op de voorkant niet bekrast omdat dan de verlichting minder wordt. Lampfunctie U kunt het gereedschap gebruiken als een handige lamp. De lampfunctie in-/uitschakelen Om de lamp in te schakelen, zet u de omkeerschake- laarindeneutralestandenknijptudetrekkerschake- laar in. Delampblijftgedurendeongeveeréénuurbranden. Omdelampfunctieuitteschakelen,knijptuopnieuwde trekkerschakelaar in of drukt u op de omkeerschakelaar. OPMERKING:Terwijldelampfunctieisingeschakeld, kunt u de bedieningsfunctie niet veranderen. De lampjesophetbedieningspaneelgaannietaanwan- neer de lampfunctie is ingeschakeld. OPMERKING: U kunt de lampstatus niet in-/uitscha- kelenofdebedieningsfunctieveranderenterwijlde lampfunctie is ingeschakeld. OPMERKING: De lampfunctie werkt niet wanneer het gereedschaps-/accubeveiligingssysteemisgeacti- veerd of als de acculading onvoldoende is. De bedieningsfunctie veranderen Wat is de bedieningsfunctie? Debedieningsfunctieishettypeaandrijfrotatieen slagkrachtdievoorafzijningesteldinhetgereedschap. Door een geschikte bedieningsfunctie te selecteren aan de hand van de werkzaamheden, kunt u sneller werken en/of mooier afwerken. Dit gereedschap heeft de volgende bedieningsfuncties: Slagkracht

• T-functie De bedieningsfunctie kan worden veranderd met de knop of de knop . ►Fig.7: 1.Knop 2.Knop45 NEDERLANDS OPMERKING:Alsgeenvandelampjesophetbedie- ningspaneelbrandt,knijptudetrekkerschakelaar eenmaal in. OPMERKING: U kunt de bedieningsfunctie niet veranderen als u het gereedschap ongeveer één minuutniethebtbediend.Knijpindatgevaldetrek- kerschakelaar eenmaal in en druk op de knop

Wijzigen van de slagkracht Ukuntdeslagkrachtinvijfstappeninstellen:4(maximaal),3(hard),2(gemiddeld),1(zacht)endeT-functie. Zo kunt u de beste aandraaikracht voor het te verrichten werk kiezen. "T" is een speciale functie voor het bevestigen van zelftappende schroeven. Deze functie helpt voorkomen dat de schroeftestrakwordtvastgedraaid.Hetmaakttevenssnelwerkenentegelijkertijdeengoedeafwerkingmogelijk. Het gereedschap draait een schroef met hoog toerental erin en stopt kort nadat de slagwerking begint. Het niveau van de slagkracht verandert elke keer wanneer u op de knop of de knop drukt. U kunt de slagkracht veranderen binnen ongeveer een minuut nadat u de trekkerschakelaar hebt losgelaten. OPMERKING:Ukuntdetijdsduurgedurendewelkeudeslagkrachtkuntveranderenverlengenmetongeveeréén minuut door op de knop of de knop te drukken. ►Fig.8 Bedieningsfunctie (Slagkrachtniveau aangegeven op het bedieningspaneel) Maximaal aantal slagen Doel Voorbeeld van toepassing 4 (maximaal)

Vastdraaien met de maximale kracht en snelheid. Schroeven draaien in ondergrond- materialen, vastdraaien van lange schroeven of bouten. 3 (hard)

Vastdraaien met minder kracht en snelheid dan in de functie Maximaal (gemakkelijkertecontrolerendanin de functie Maximaal). Schroeven draaien in ondergrondma- terialen, vastdraaien van bouten. 2 (gemiddeld)

Vastdraaien wanneer een goede afwerkingnoodzakelijkis. Schroeven draaien in afwerkplaten of gipsplaten. 1 (zacht)

Vastdraaien met minder kracht om schroefdraadbreuktevermijden. Vastdraaien van vensterschroeven of kleine schroeven zoals M6. T-functie *

(Het gereedschap stopt met draaien zodra de slagwerking begint.) Zelftappende schroeven draaien in een dunne metaalplaat met goede afwerking. Vastdraaien van zelftappende schroeven. :Hetlampjebrandt.

Als het gereedschap linksom draait, is het aantal slagen per minuut hetzelfde als in de functie 4 (maximaal), 4.100 min

OPMERKING:BijgebruikindeT-functieisdetimingwaarmeehetindraaienstoptafhankelijkvanhettypeschroef en het materiaal waarin wordt gedraaid. Test het indraaien voordat u deze functie gebruikt. OPMERKING:Alsgeenvandelampjesophetbedieningspaneelbrandt,knijptudetrekkerschakelaareenmaalin voordat u op de knop of de knop drukt. OPMERKING:Allelampjesophetbedieningspaneelgaanzijnwanneerhetgereedschapisuitgeschakeldom acculading te besparen. De grootte van de slagkracht kan worden gecontroleerd door de trekkerschakelaar heel lichtinteknijpenzodathetgereedschapnognietinwerkingtreedt.46 NEDERLANDS MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren. Aanbrengen of verwijderen van het schroefbit of de schroefdop Gebruik uitsluitend een schroefbit/schroefdop met een insteekgedeelte zoals aangegeven in de afbeelding. Gebruik geen ander schroefbit/schroefdop. ►Fig.9 Voor gereedschappen met een ondiepe schroefbit-insteekopening A=12 mm B=9 mm Gebruikuitsluitenddittype schroefbit. Volg procedure 1. (Opmerking) De bitadapter is niet nodig. Voor gereedschappen met een diepe schroefbit-insteekopening A=17 mm B=14 mm Omdittypeschroefbitte plaatsen, volgt u procedure 1. A=12 mm B=9 mm Omdittypeschroefbitte plaatsen, volgt u procedure 2. (Opmerking) De bitadapter is nodig om het bit te plaatsen. Procedure 1 Voor gereedschap met snelkoppelingsbus Om het schroefbit aan te brengen, steekt u het schroef- bitzovermogelijkindebus. ►Fig.10: 1. Schroefbit 2. Bus Procedure 2 Voorafgaande aan Procedure 1, steekt u de bitadapter metzijnpuntigeuiteindeindebus. ►Fig.11: 1. Schroefbit 2. Bitadapter 3. Bus Omhetschroefbitteverwijderen,trektudebusinde richtingvandepijlentrektuhetschroefbiteruit. ►Fig.12: 1. Schroefbit 2. Bus OPMERKING: Als het schroefbit niet diep genoeg in de bus wordt gestoken, zal de bus niet naar haar oorspronkelijkepositieterugkerenenzalhetschroef- bit niet goed vastzitten. In dat geval dient u het bit opnieuw erin te steken volgens de bovenstaande procedure. OPMERKING:Alshetmoeilijkisomhetschroefbit aan te brengen, trekt u aan de bus en steekt u het schroefbitzovermogelijkindebus. OPMERKING: Nadat u het schroefbit in de bus hebt gestoken, controleert u dat het schroefbit stevig vast zit. Als het uit de bus komt, mag u het niet gebruiken. De haak aanbrengen WAARSCHUWING: Gebruik de opgang-/ bevestigingsmiddelen alleen waarvoor ze bedoeld zijn, d.w.z. ophangen aan een gereedschapsgor- del tussen werkzaamheden of tijdens pauzes. WAARSCHUWING: Wees voorzichtig dat de haak niet overbelast wordt aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met per- soonlijk letsel tot gevolg. LET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit niet doet, kandehaaklosrakenentotpersoonlijkletselleiden. LET OP: Verzeker u ervan dat het gereed- schap veilig hangt voordat u het loslaat. Door onzorgvuldig of ongebalanceerd ophangen kan het gereedschaperafvallenenpersoonlijkletselworden veroorzaakt. Dehaakishandigomhetgereedschaptijdelijkop tehangen.Dehaakkanaaniederezijkantvanhet gereedschap worden bevestigd. Om de haak te beves- tigen,steektudezeineengleufopeenzijkantenzet u hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf. ►Fig.13: 1. Gleuf 2. Haak 3. Schroef Het gat gebruiken WAARSCHUWING: Gebruik het ophanggat nooit voor iets waar het niet voor bedoeld is, bijvoorbeeld om het gereedschap mee vast te binden op een hoge plaats. Stuikdruk in een zwaar belast gat kan het gat beschadigen, waardoor letsel kanontstaanbijuofmensenrondomofonderu. Gebruik het ophanggat achteraan de onderkant van het gereedschap om het gereedschap aan een muur te hangenmetbehulpvaneenophangkoordofsoortgelijk touw. ►Fig.14: 1. Ophanggat BEDIENING Hetjuisteaandraaimomentkanverschillenafhankelijk van het soort en de maat van de schroef/bout, het materiaal van het te bevestigen werkstuk, enz. De ver- houdingtussenhetaandraaimomentendeaandraaitijd wordt aangegeven in de afbeeldingen. ►Fig.1547 NEDERLANDS De verhouding tussen aandraaimoment en aan- draaitijd voor een standaardbout (wanneer de slag- kracht 4 is)

1.Aandraaitijd(seconden)2. Aandraaimoment De verhouding tussen aandraaimoment en aan- draaitijd voor een bout met hoge trekvastheid (wan- neer de slagkracht 4 is)

1.Aandraaitijd(seconden)2. Aandraaimoment Houd het gereedschap stevig vast en plaats de punt van het schroefbit in de schroefkop. Oefen zoveel kracht op het gereedschap uit als nodig is om het schroefbitopzijnplaatstehouden.Schakelvervolgens het gereedschap in om de bediening te starten. KENNISGEVING: Als u een reserveaccu gebruikt om de werkzaamheden voort te kunnen zetten, geeft u het gereedschap minstens 15 minuten rusttijd. OPMERKING:Gebruikaltijdhetbitdatgeschiktis voor de kop van de aan te draaien schroef/bout. OPMERKING: Voor het vastdraaien van een M8-formaat of kleinere schroef, kiest u de geschikte slagkracht en regelt u de druk op de trekkerschake- laar zorgvuldig zo dat de schroef niet beschadigd wordt. OPMERKING: Houd het gereedschap vooral recht op de schroef. OPMERKING: Als de slagkracht te hoog is, zal de schroef langer worden aangedraaid dan aangegeven in de afbeeldingen, en dan kan de schroef of de kop van het schroefbit overbelast, vervormd of bescha- digd worden. Alvorens u aan het werk gaat, dient u altijdevenproeftedraaienomdejuisteaandraaitijd vooruwtypeschroeftebepalen. Het aandraaimoment wordt beïnvloed door een groot aantal verschillende factoren, waaronder de volgende. Controleernahetvastdraaienaltijdhetaandraaimo- ment met een momentsleutel.

1. Wanneerdeaccubijnaleegis,neemtdespanning

Het aandraaimoment vermindert als u niet een schroefbitofschroefdopvandejuistemaat gebruikt.

• Zelfswanneerhetkoppelcoë󰀩ciëntover- eenkomtmetdeboutklasse,hangthetjuiste aandraaimoment af van de boutdiameter.

• Zelfswanneerdeboutdiametersgelijkzijn, hangthetjuisteaandraaimomentafvan hetkoppelcoë󰀩ciënt,deboutklasseende boutlengte.

4. De manier van vasthouden van het gereedschap

en de positie waar de schroef in het materiaal wordt gedraaid, hebben een invloed op het aandraaimoment.

5. Bijlageretoerentallenwordtookhetaandraaimo-

ment kleiner.48 NEDERLANDS ONDERHOUD LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkend Makita-servicecentrum of de Makita-fabriek, en altijdmetgebruikvanMakita-vervangingsonderdelen. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.
