SE90KSYNERGYSET - Elektrik inverteri SolarEdge - Ücretsiz kullanım kılavuzu

Ürün Tipi	Synergy Teknolojili Üç Fazlı Elektrik İnvertörü
Marka	SolarEdge
Model	SE90KSYNERGYSET
Uygulama	Konut ve Ticari Fotovoltaik Sistemler
Giriş Gücü	Güç optimize ediciler aracılığıyla güneş panellerinden gelen Doğru Akım (DC)
Çıkış Gücü	Üç Fazlı Alternatif Akım (AC)
Anma Gücü	90 kW
Teknoloji	Synergy: Bakımı kolaylaştıran modüler tasarım
İletişim	LAN, RS485, Wi-Fi (isteğe bağlı), mobil ağ (isteğe bağlı)
Bağlantı	SolarEdge izleme platformu ile uyumlu
Kurulum	Duvar veya raf montajı, havalandırma için boşluk gereklidir
Bakım ve Temizlik	Havalandırma ızgaralarını yumuşak bir bezle temizleyin; bağlantıları periyodik olarak kontrol edin
Güvenlik	Aşırı akım koruması, DC güvenlik anahtarı, topraklama zorunludur
Koruma	Koruma sınıfı IP65 (tahmini)
Çalışma Sıcaklığı	-25°C ila +60°C (tahmini)
Yedek Parçalar ve Onarılabilirlik	Parçalar SolarEdge satış sonrası hizmetinden temin edilebilir
Genel Bilgiler	Kılavuz birçok dilde mevcuttur; yazılım güncellemesi SetApp üzerinden yapılır
Gösterge Işıkları	Yeşil (üretim), Mavi (iletişim), Kırmızı (hata)

Sık sorulan sorular - SE90KSYNERGYSET SolarEdge

SolarEdge SE90KSYNERGYSET invertörünün gücü nedir?

İnvertörün anma gücü üç fazlı alternatif akımda 90 kW'tır.

SolarEdge SE90KSYNERGYSET invertörü nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. Kılavuzdaki adımları izleyin: braketleri sabitleyin, DC ve AC kablolarını bağlayın, iletişimi kurun ve SetApp uygulaması üzerinden devreye alın.

Gösterge ışıkları ve anlamları nelerdir?

Yeşil ışık sistemin elektrik ürettiğini gösterir. Mavi, izleme platformu ile iletişim halinde olduğu anlamına gelir. Kırmızı bir sistem hatası olduğunu belirtir.

İnvertör izleme platformuna nasıl bağlanır?

SolarEdge platformu ile iletişim kurmak için LAN, RS485 veya Wi-Fi (isteğe bağlı) bağlantısını kullanın. İletişim kılavuzundaki talimatları izleyin.

İnvertör batarya olmadan çalışabilir mi?

Evet, invertör güneş panelleri ve güç optimize ediciler ile çalışacak şekilde tasarlanmıştır. Batarya isteğe bağlıdır ve özel bağlantı noktası üzerinden bağlanır.

Kurulum öncesi güvenlik prosedürü nedir?

Herhangi bir müdahaleden önce, AC ve DC güç kaynağını ayırın. Kondansatörlerin boşalmasına izin vermek için anahtarları OFF konumuna getirdikten sonra 5 dakika bekleyin.

SolarEdge SE90KSYNERGYSET invertörü nasıl bakım yapılır?

Havalandırma ızgaralarını düzenli olarak yumuşak ve kuru bir bezle temizleyin. Bağlantıları yılda bir kez kontrol edin. Cihazın etrafındaki hava akışını engellemeyin.

Kırmızı ışık yanarsa ne yapmalı?

Kırmızı ışık bir sistem hatasını belirtir. Bağlantıları ve ayarları kontrol ettikten sonra invertörü yeniden başlatın. Hata devam ederse SolarEdge teknik desteği ile iletişime geçin.

DC bağlantısı için hangi kablolar kullanılmalı?

Kalaylı bakır pabuçlu bakır kablolar veya yalnızca bimetal pabuçlu alüminyum kablolar kullanın. Kabloların maksimum genişliği 25 mm'dir.

Tam kılavuz ve güncellemeler nerede bulunur?

Kılavuz, SolarEdge web sitesinde veya notice-facile.com gibi platformlarda ücretsiz olarak indirilebilir. Yazılım güncellemeleri SetApp uygulaması üzerinden yapılır.

KULLANIM KILAVUZU SE90KSYNERGYSET SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hizli Kurulum Kilavuzu

PN:SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika ilen

Sürüm 1.3

solar edge

Açıklama

NOT

Bu sembol, kullanicin urunu en iy sekilde kullanasina yardimci olmayi amaclayan bilgileri belirir.

DIKKAT!

Bir tehlkiye belirtir. Dogru sekilde yapilmaması veya uygulanmaması durumunda urunün zarar gormesine veya tahrip olmasina neden olabilecek bir isleme dokkat ceker. Belirtilen kosullar tam olarak anlasilip karsilanana derebir uyari isaretinin ötesine gezmethin.

UYARI!

Bir tehlkiye belirtir. Dogru sekilde yapilmamasi vya uygulanmamasi durumunda yaralanma vya olumle sonuclaranbarecek bir islme dikkat ceker. Belirtilen sartlar tam olarak anlasilup karsilananada ekir bir uyari notunun ötesine gezmeyin.

Kablo konnektorlini kesmeyin

Bu sembol, SolarEdge kilavuzlari ve ekipmani üzerindeki topraklama noktalarinda gorunur.

Ana panodaki AC salteri ACIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager uzerindeki DC Guvenlik Salterini ACIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Guvenlik Salterli modeller icinGPCerlidir)

BU TALIMATLARI SAKLAYIN - Bu kilavuz, Üç Fazlı Invertörün kurulum ve bakimi sirasinda izlenmesi gereken onemli talimatlari icerir. Bu ekipmanin SolarEdge tarafindan saglanan bu dokumanda belirtilmeyen bir sekilde kullanilmasi, bu ekipmanin sagladigi korumayi bozabilir.

Optimizererin Montaji

①→②→③→④→⑤→⑥

solar edge

1

(1)

Dizeyi tasarlamak icin
SolarEdge Designer kullanin
https://designer.solaredge.com

2

Dize optimizerleri eslestirmek
çın SolarEdge Mapper' indirin

solar edge

1

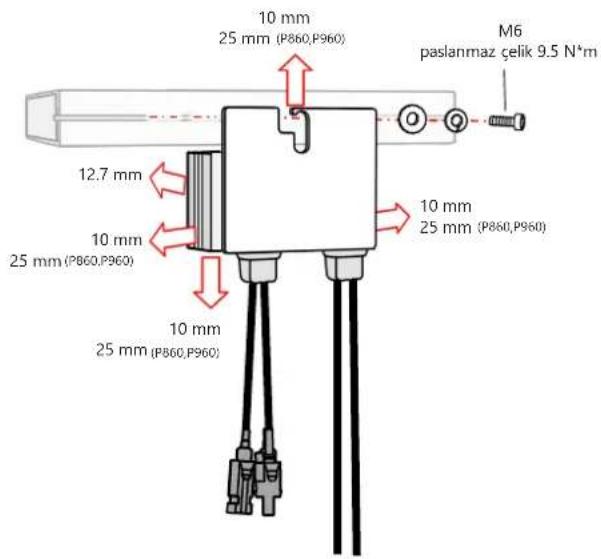

Optimizerlerin Montaji

3

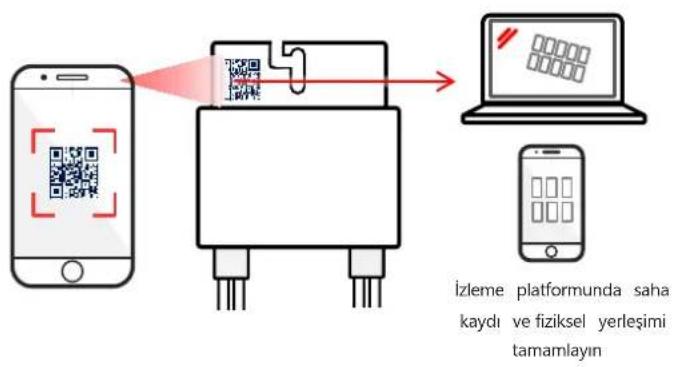

Mapper ile QR kodunu tarayin

4

Optimizeri kurun

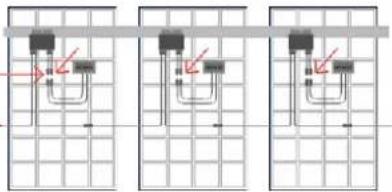

Optimizererin Montaji

① ② ③ ④ ⑤ ⑥

solar 2017

1

Modulden gelen girisi baglayin

Cikisi dizeye baglayin

2:1 seribaglanti

iki PV'nin parallel baglantisi icin cift girisi bir optimizer (P800p) kullan in veya iki PV'yi tek girisi bir optimizere baglamak icin bir aynk kablo kullanin.

solar edge

2

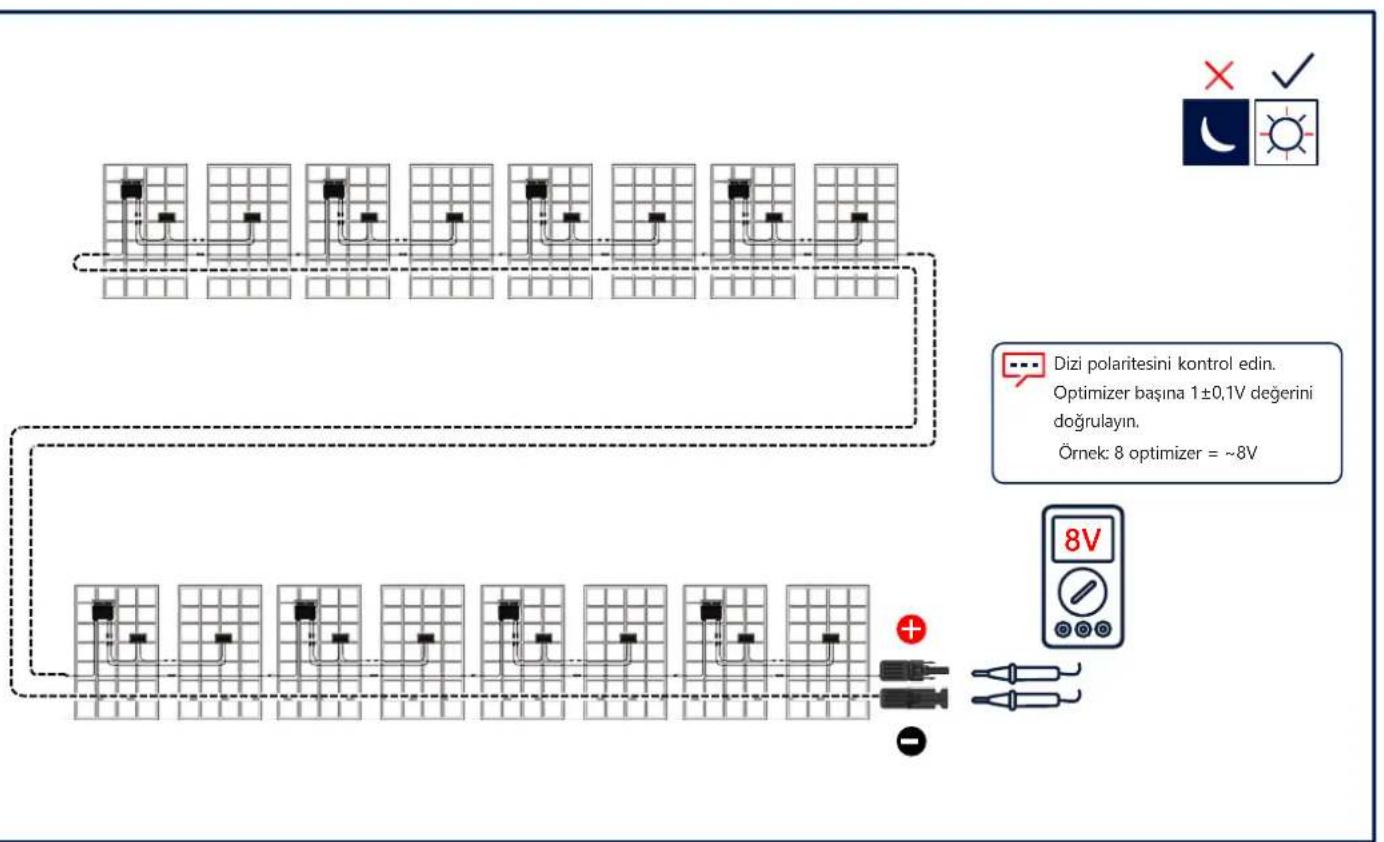

PV Dizisinin Baglanmasi

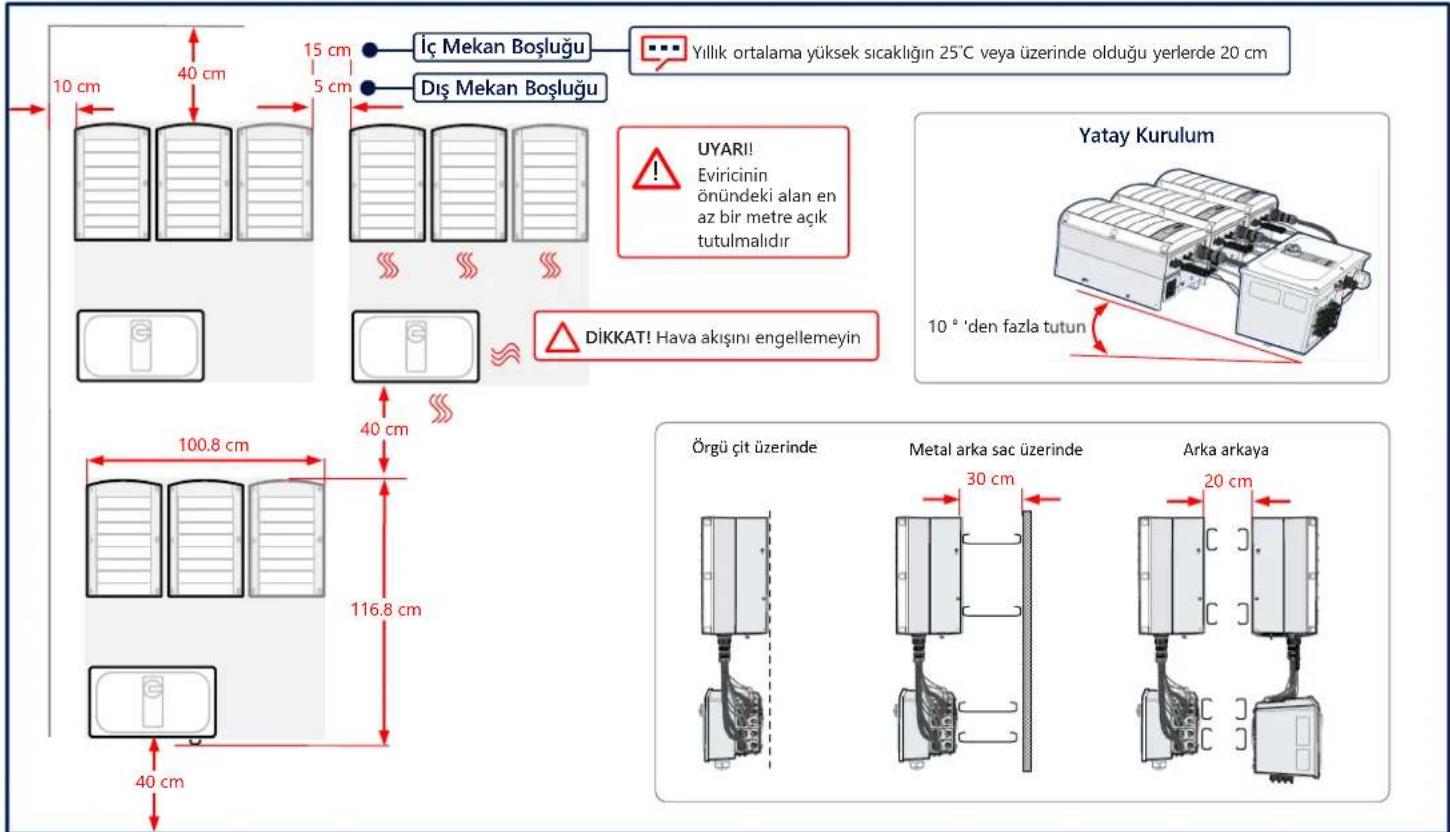

Boşluğun Korunması

solar edge

3

solar 2017

4

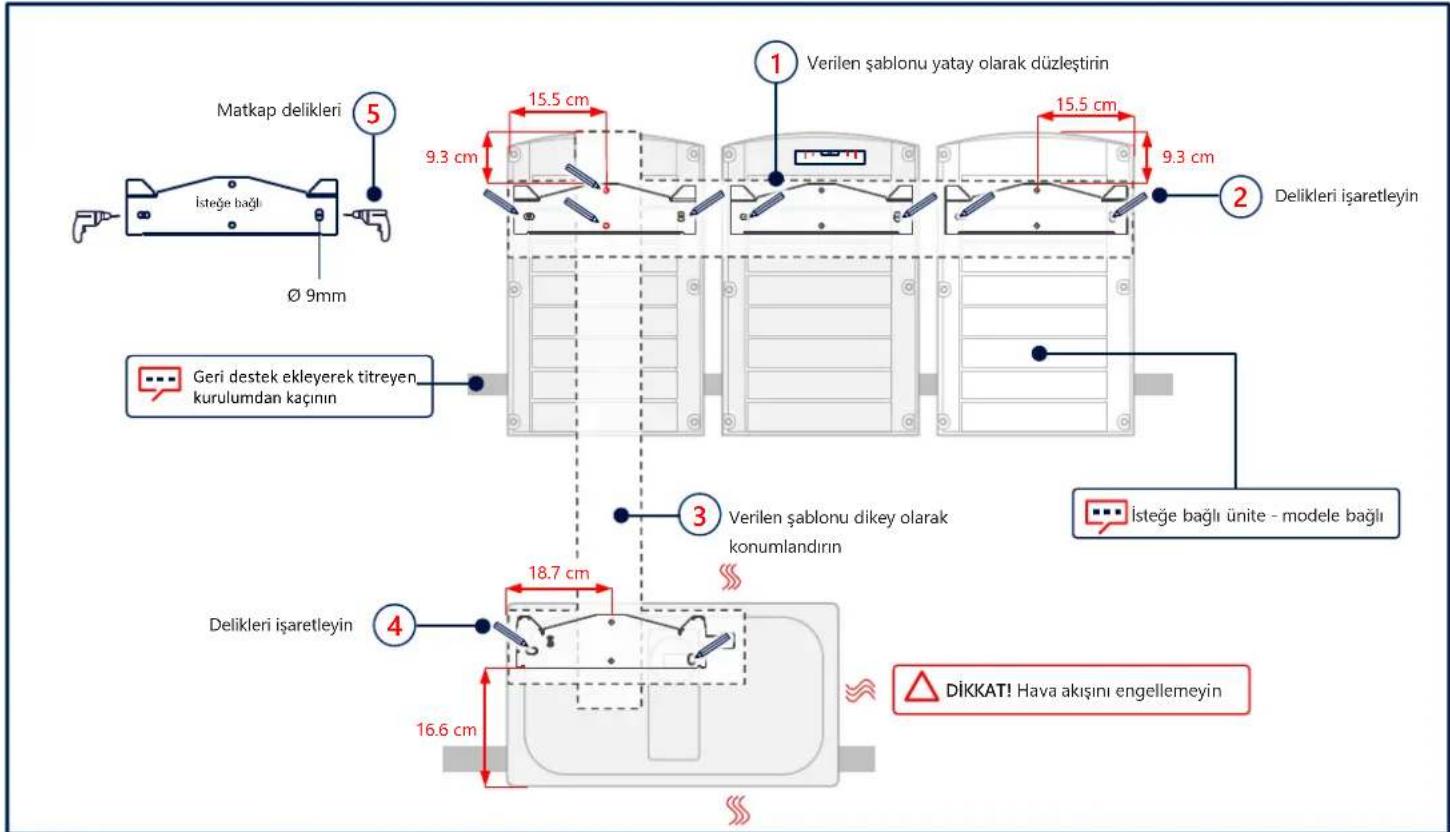

Isaretleme ve Delik Delme

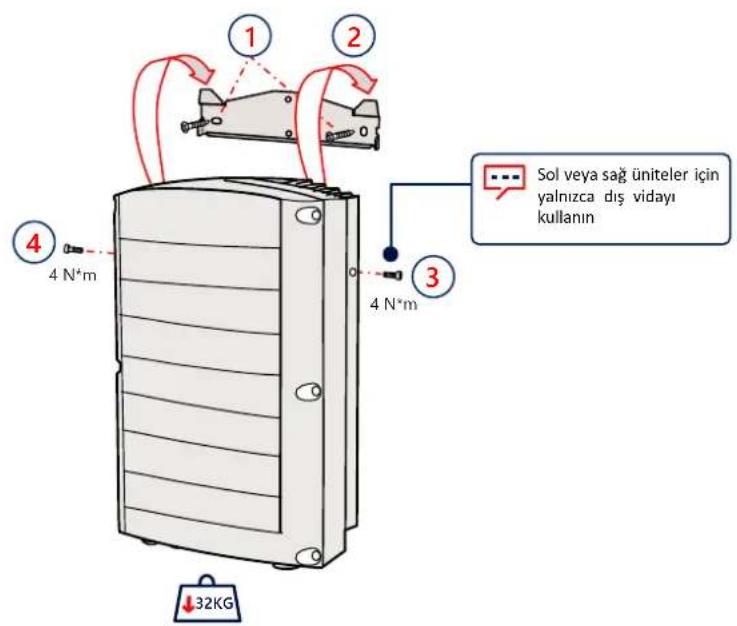

Unitelerin Montaji

solar2007

5

solar edge

6

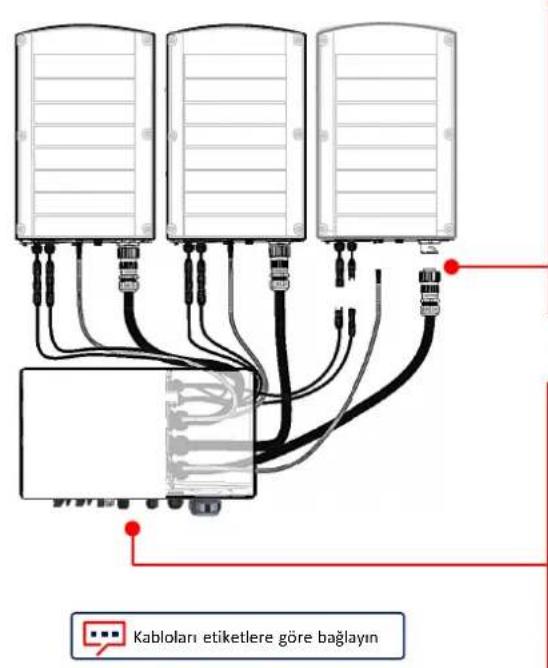

Kablolarin Baglanmasi

Dikkat! Hava akisini engellemyin

Kapaklarin Çikarilması

solar edge

7

1

UYARI
KURULUMA BAŞAMADAN ÖNCE ELEKTRİGİ KESIN

solar edge

8

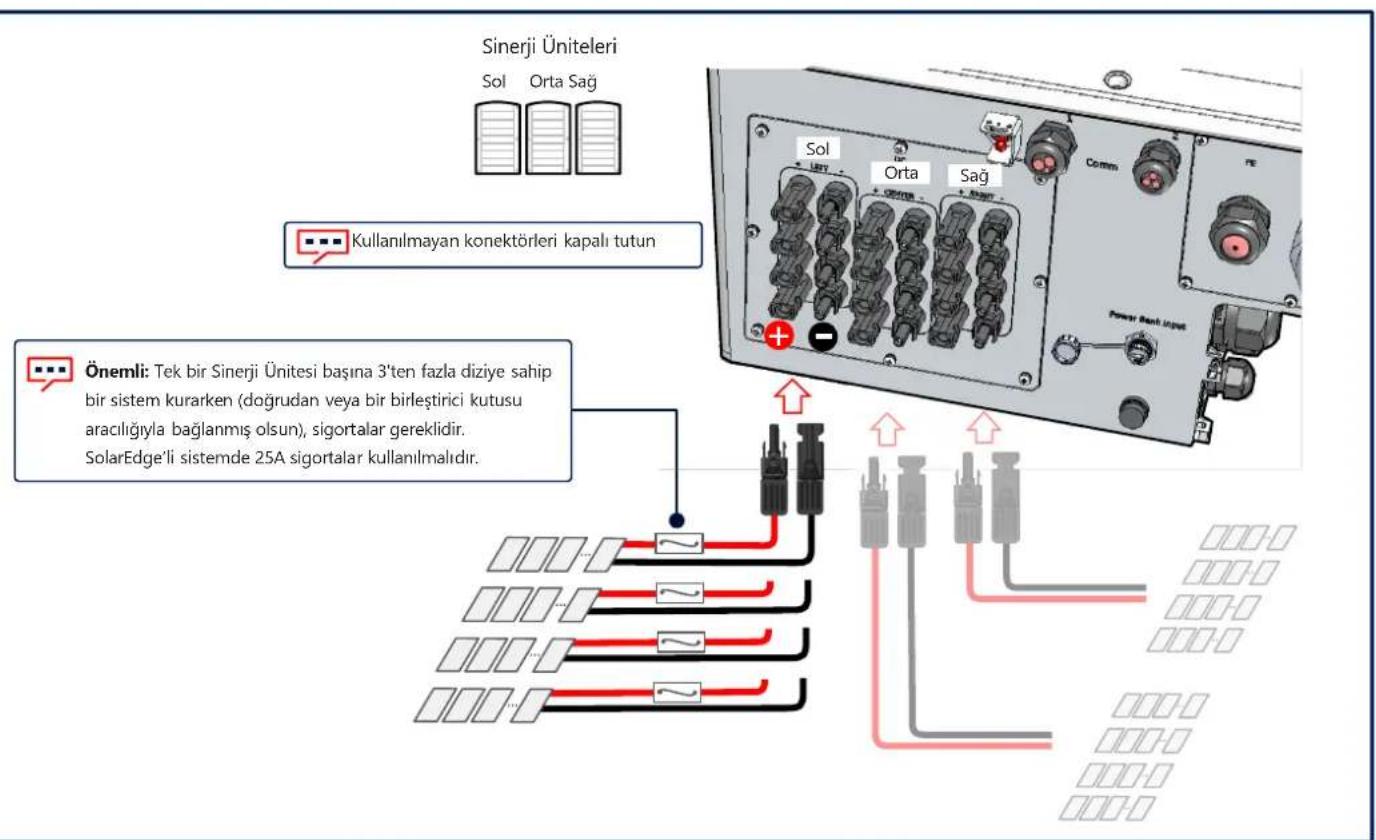

PV Dizelerinin Baglanmas

Tek DC Giriş ile PV Dizilerini Bağlama

solar 2017

8

DikKAT!

DIKKAT!

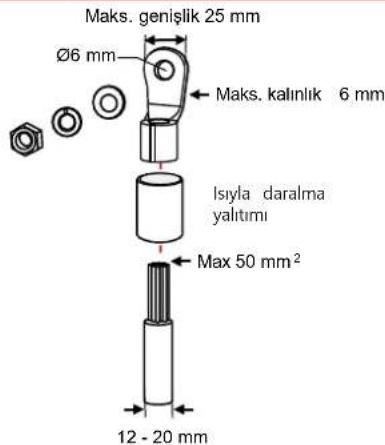

Aluminymy kabolar icin YALNIZCA Bi-metal kulaklar KULLANIN
- Bakir kablolar icin YALNIZCA bakir kalay kaplama kulaklar KULLANIN

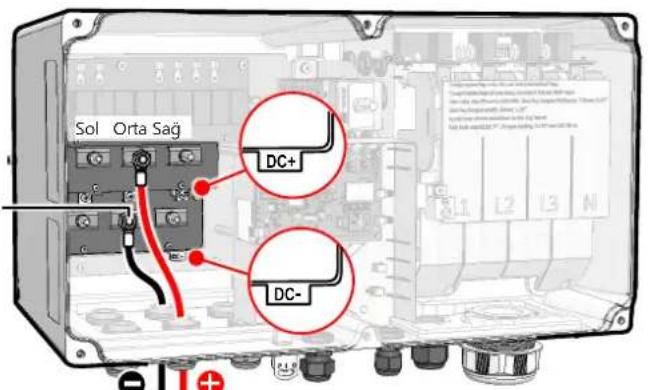

Sinerji Ünteleri

Sol Orta Sag

5.7 N*m

Onemli: Tekbir Sinerji Unitesi basina 3'ten fazla dizije sahip bir system kurarken (dogrudan vya bir birlestirici kutusu araciligyla baglanmis olsun),sigortalar gereklidir.SolarEdge'lisistemde 25A sigortalar kullanimaldir.

Birlestirici Kutusu

invertörde transformator bulunmadiğindan, DC tarafindaki negatif veya positif kutbun ilevseI elektrik topraklamasi yasaktir.Modul cereveilerinin topraklamasi (topraklama) ve PV dizisi modullerinin montaj ekipmani kabul edilebilir.

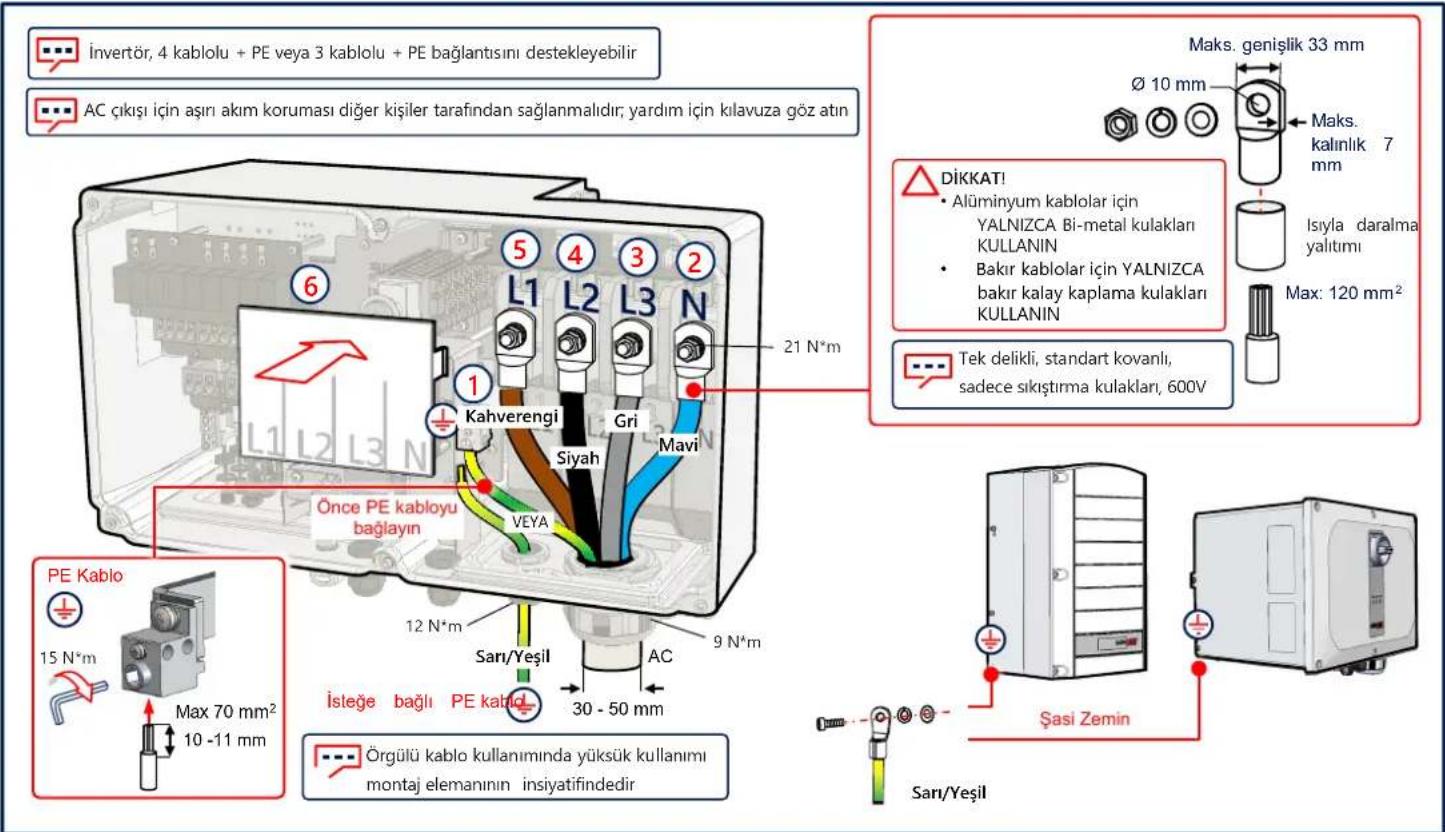

AC ve Koruyucu Topragin Baglanmasi (PE)

LAN iletişimi

solar 300

10

solar edge

11

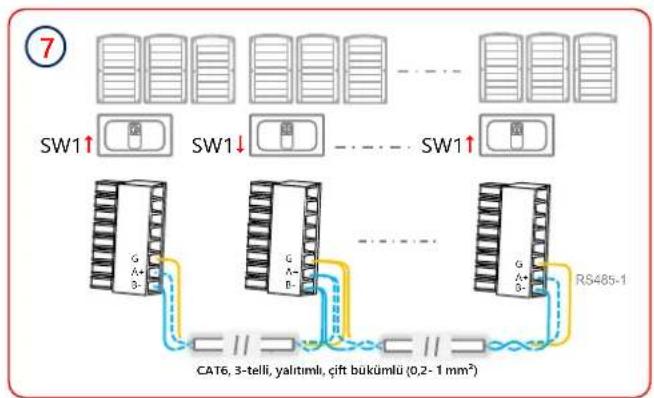

Birden Fazla Invertörün RS485 Bağlantı

Wi-Fi iletişimi (İsteğe®, Biç+)

solar200

12

solar edge

13

Hücresel Iletisimin Bağlanması (Isteğe Baglı)

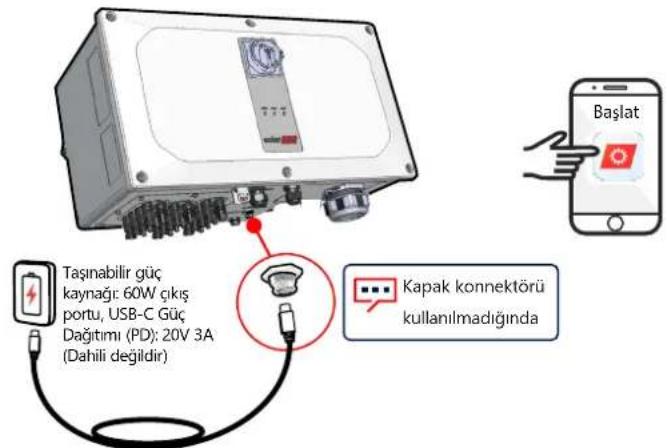

AC Elektrik Bağlı Degilken ileletmeye Alım (Seçenek 1)

SolarEdge SetApp'indirin

DC Salterini acn

Taşınabilir Güç Kaynagıni baglayin

SetApp'baIatin ve takip edin

1m, erkek ila erkek, USB-C (Dahili degildir)

DC ve AC Elektrik ile ileletmeye Alim (Seçenek 2)

16

SolarEdge SetApp'indirin

DC Salterini acin

SetApp'baIatin ve takip edin

solar2014

17

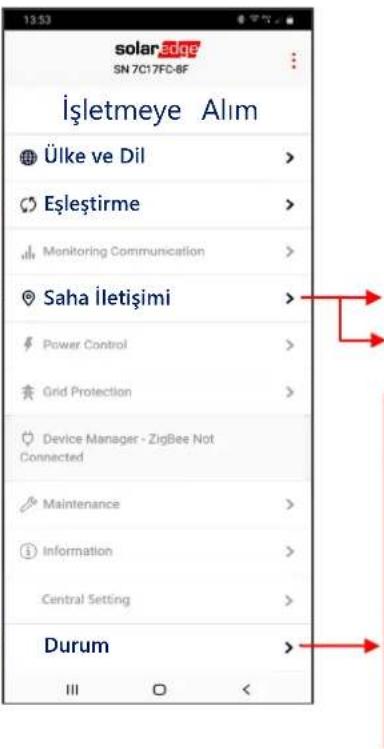

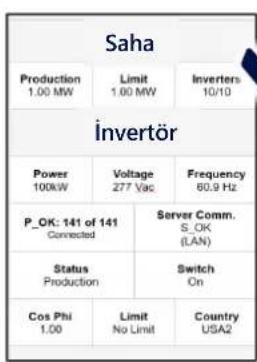

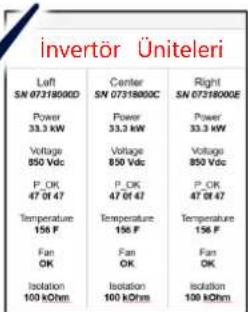

Lider Invertörü Üşletmeye Alim

RS485-1 Protokolü SolarEdge Solaredge Leader RS485-1 Takipçi Algıla

GUC ILETISIM ARIZASI

Yesil Mavi Kirmizi

Sistem Güç üretiyor

AC elektrik baglı ancak system Güç üretmiyor

Invertor, izleme platformuyla iletisim kurmakta

Sistem hatasi

solaredge

Solaredge Destek lletisim:

SolarEdge urunleri ile ilgili teknik bir problem yaşarsaniz, lüftenbizimle iletşime)..

Önceden haber vermeksizin degişirilebilir. Telif hakki © SolarEdge Inc. Tüm haklari seksilir. Mart 2021.
