SE90KSYNERGYSET - Elomvandlare SolarEdge - Gratis bruksanvisning och manual

Produkttyp	Trefas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE90KSYNERGYSET
Tillämpning	Bostads- och kommersiella solcellsanläggningar
Ingående ström	Likström (DC) från solpaneler via effektoptimerare
Utgående ström	Trefas växelström (AC)
Märkeffekt	90 kW
Teknik	Synergy: modulär design för förenklat underhåll
Kommunikation	LAN, RS485, Wi-Fi (valfritt), mobilt nätverk (valfritt)
Anslutning	Kompatibel med SolarEdge övervakningsplattform
Installation	Vägg- eller rackmontage, fritt utrymme krävs för ventilation
Underhåll och rengöring	Rengör ventilationsgallren med en mjuk trasa; kontrollera anslutningarna regelbundet
Säkerhet	Överströmsskydd, DC-säkerhetsbrytare, jordning obligatorisk
Skyddsklass	IP65 (uppskattning)
Drifttemperatur	-25°C till +60°C (uppskattning)
Reservdelar och reparerbarhet	Reservdelar finns hos SolarEdge kundtjänst
Allmän information	Bruksanvisning finns på flera språk; programuppdatering via SetApp
Indikatorlampor	Grön (produktion), Blå (kommunikation), Röd (fel)

Vanliga frågor - SE90KSYNERGYSET SolarEdge

Vad är effekten för SolarEdge SE90KSYNERGYSET växelriktaren?

Växelriktaren har en märkeffekt på 90 kW i trefas växelström.

Hur installerar jag SolarEdge SE90KSYNERGYSET växelriktaren?

Installationen ska utföras av en fackman. Följ stegen i guiden: montera fästena, anslut DC- och AC-kablarna, anslut kommunikationen och utför driftsättning via SetApp-appen.

Vilka är indikatorlamporna och vad betyder de?

Den gröna lampan indikerar att systemet producerar el. Den blå betyder att det är i kommunikation med övervakningsplattformen. Den röda signalerar ett systemfel.

Hur ansluter jag växelriktaren till övervakningsplattformen?

Använd LAN, RS485 eller Wi-Fi (valfritt) för att kommunicera med SolarEdge-plattformen. Följ instruktionerna i kommunikationsguiden.

Kan växelriktaren fungera utan batteri?

Ja, växelriktaren är utformad för att fungera med solpaneler och effektoptimerare. Batteriet är tillval och ansluts via den avsedda porten.

Vilken är säkerhetsproceduren före installation?

Innan ingrepp, koppla bort AC- och DC-strömmen. Vänta 5 minuter efter att du ställt omkopplarna på AV för att tillåta kondensatorernas urladdning.

Hur underhåller jag SolarEdge SE90KSYNERGYSET växelriktaren?

Rengör ventilationsgallren regelbundet med en mjuk, torr trasa. Kontrollera anslutningarna årligen. Blockera inte luftflödet runt enheten.

Vad gör jag om den röda lampan tänds?

Den röda lampan indikerar ett systemfel. Starta om växelriktaren efter att ha kontrollerat anslutningar och inställningar. Om felet kvarstår, kontakta SolarEdge teknisk support.

Vilka kablar ska användas för DC-anslutning?

Använd kopparkablar med förtennade kopparkabelskor, eller aluminiumkablar med bimetall kabelskor endast. Maximal kabelbredd är 25 mm.

Var hittar jag komplett bruksanvisning och uppdateringar?

Bruksanvisningen finns att ladda ner gratis på SolarEdge webbplats eller på plattformar som notice-facile.com. Programuppdateringar görs via SetApp-appen.

BRUKSANVISNING SE90KSYNERGYSET SolarEdge

3-fas växelriktare med synergiteknik

Snabbinfallationsguide

PN:SExxK-xxxxlxxxx

For Europa, APAC och Sydafrika Version 1.3

solar edge

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjalpa anvandaren att utnyttjaprodukten pa optimalt vis.

OBSERVERA!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erller foljs, skulle kunna leda till skada pa aller forstorelse av Produkten. Fortsatt inte after en observationsanvising om de indikerade forhallandena inte forstas och foljs helt.

WARNING!

Anger en fara. Den uppmarksammar ett forfarande som, om det inte utfors korrekt erller foljs, skulle kunna leda till personskada ell dodsfall. Fortsatt inte after en varningsanvisning tills de angivna forhallandena forstas och foljs till fullo.

Skär inte kabelkontakter

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och pa utrustningen.

Slå PÅ/AV væxelströmbrytaren till huvudkretskortet och vanta 5 minuter

Slå PÅ/AV likströmbytaren pa synergihanteraren och vänta 5 minuter (Gäller endast for modeller med likströmbytare)

SPARA DESSA ANVISNINGAR - Denna handbok innehaller viktiga anvisningar for 3-fas vaxelriktaren som ska foljas under installation och unterhall. Anvandande av denna utrustning pa ett satt som uttryckligen inte specificerats i detta document kan asidosatta skyddsfunktioner i ultrasningen

Anslut ingäng frän modul

Använd en dubbel ingängsoptimerare (P800p) for parallellkoppling av tvä solceller erler använd en grenkabel for att ansluta tvä solceller till en enkel ingängsoptimerare.

solar edge

2

Upprätthälla avständ

solar edge

3

solar2017

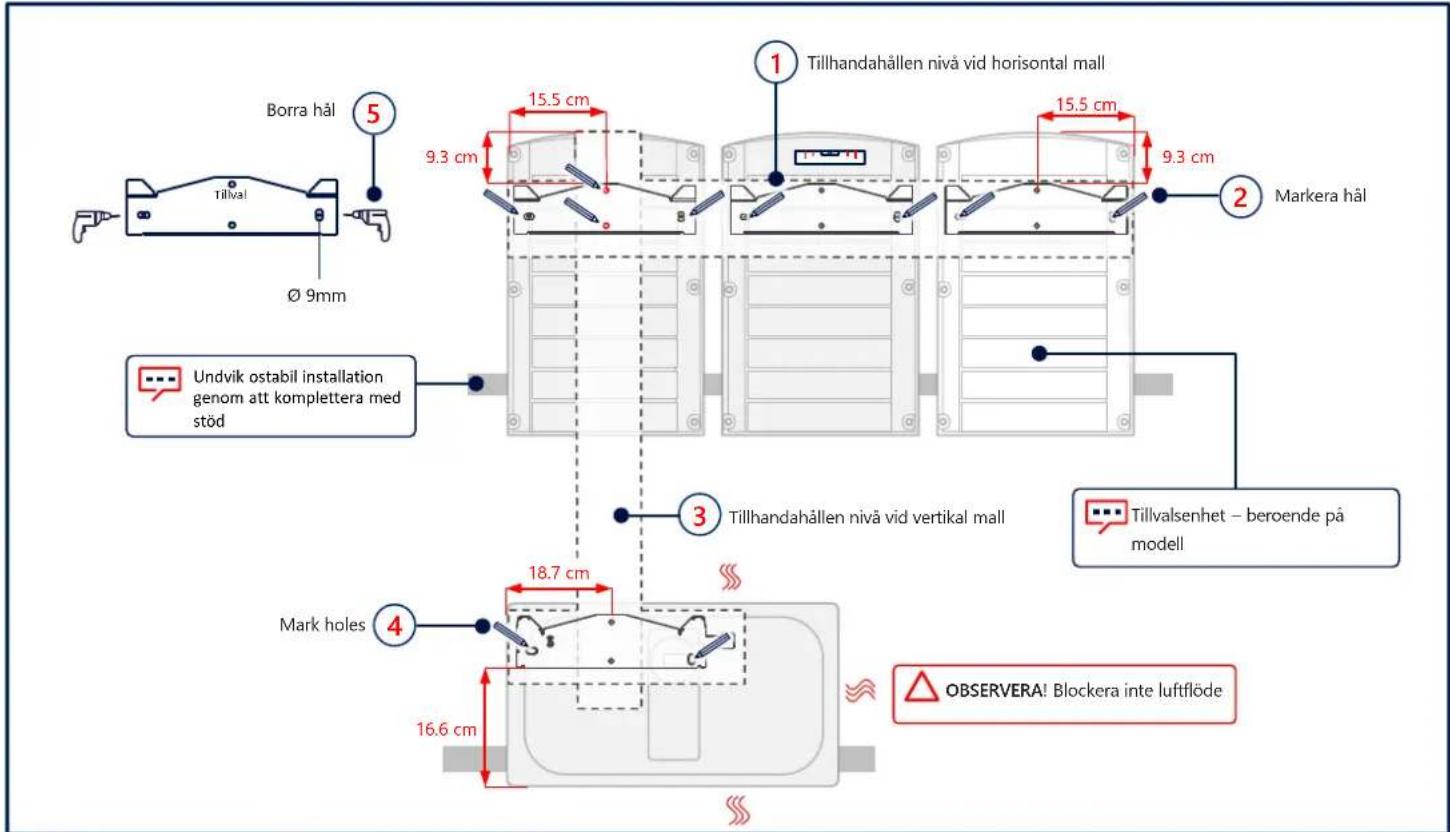

Markera och borra hal

4

Borttagning av skydd

solar edge

7

1

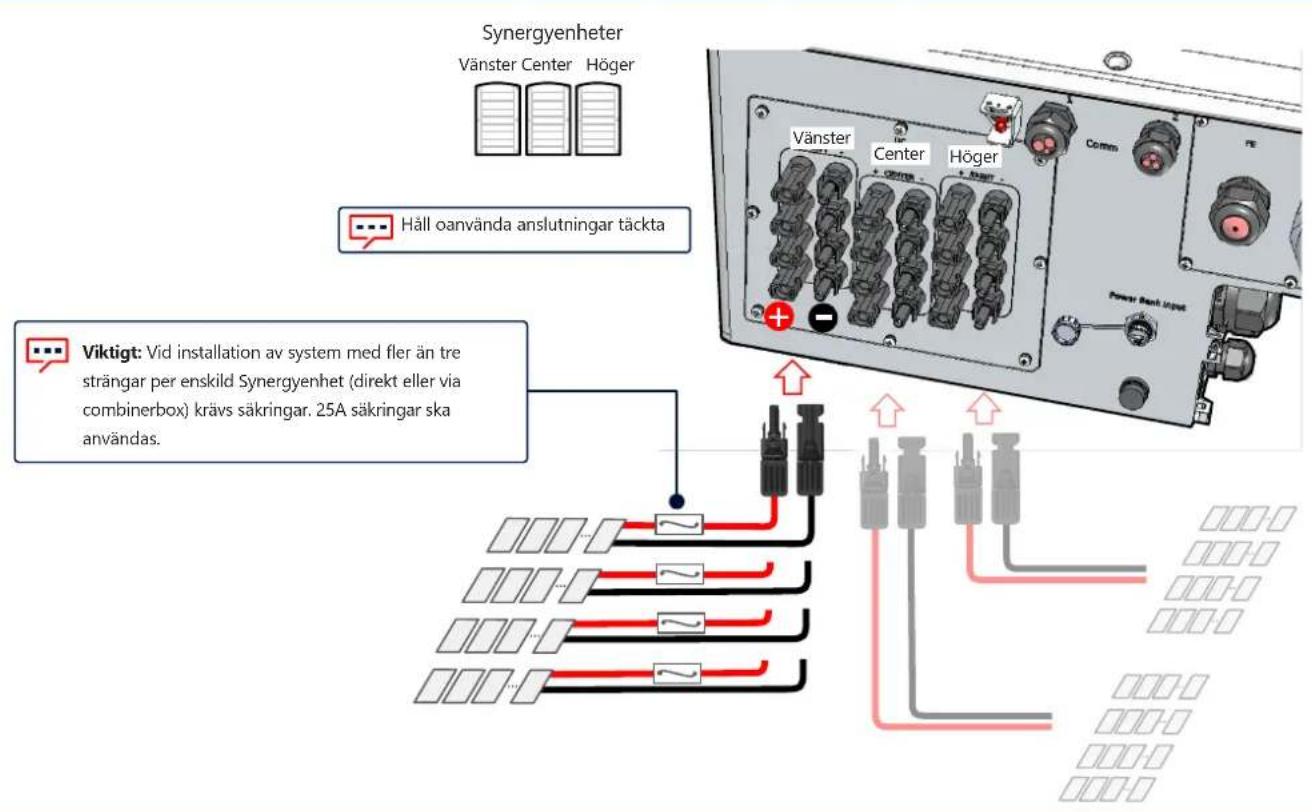

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solar 2014

8

CAUTION!

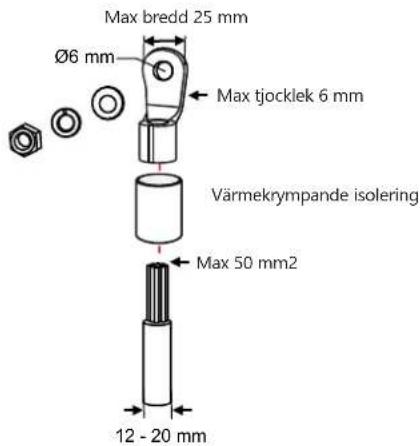

• ANVÄND ENDAST kabelskor i bimetall for aluminiumträdar
  ANVANDENDASTfortennade kabelskor for kopparledninger

Funktionsjord av DC-sidans negativa aller positiva pol ar forbjudet d'a vaxelrikanten saknar transformator. Jordning av modulramer ullontagesystem ar tillatet

Synergyenheter ster Center Hoger

5.7 N*m

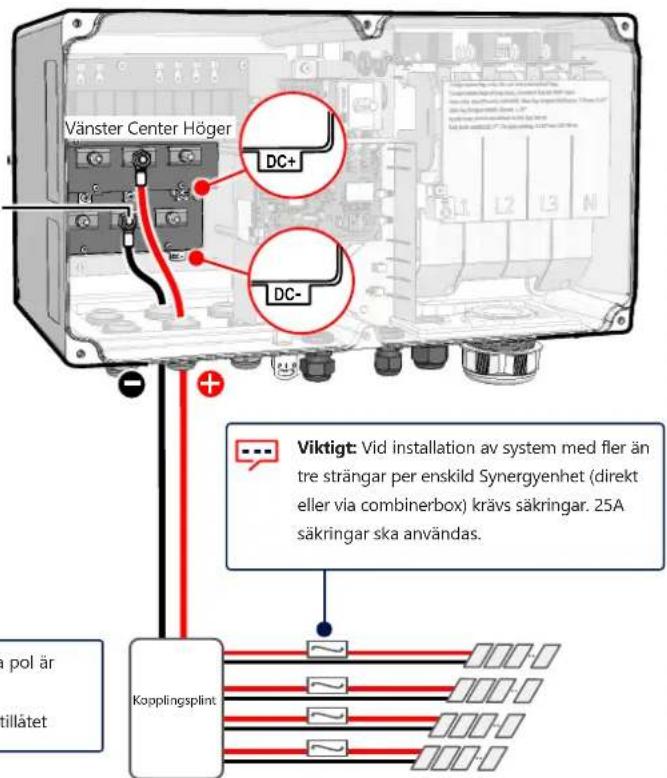

Viktigt: Vid installation av system med fler an tre strängar per enskild Synergyenhet (direkt ell er via combinerbox) kravs sakringar. 25A sakringar sca anvandas.

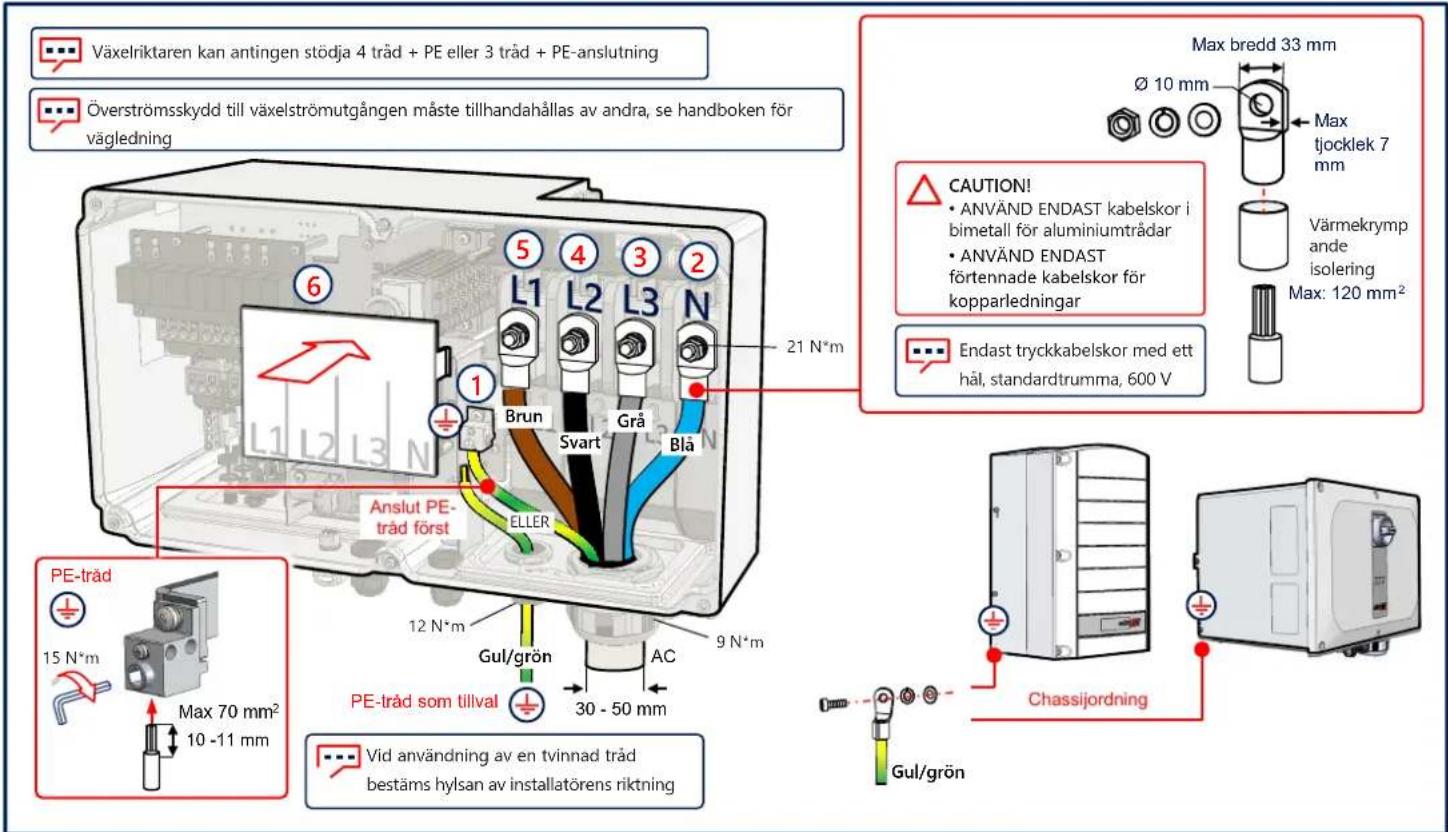

Anslutning vãxelström och skyddande jord (PE)

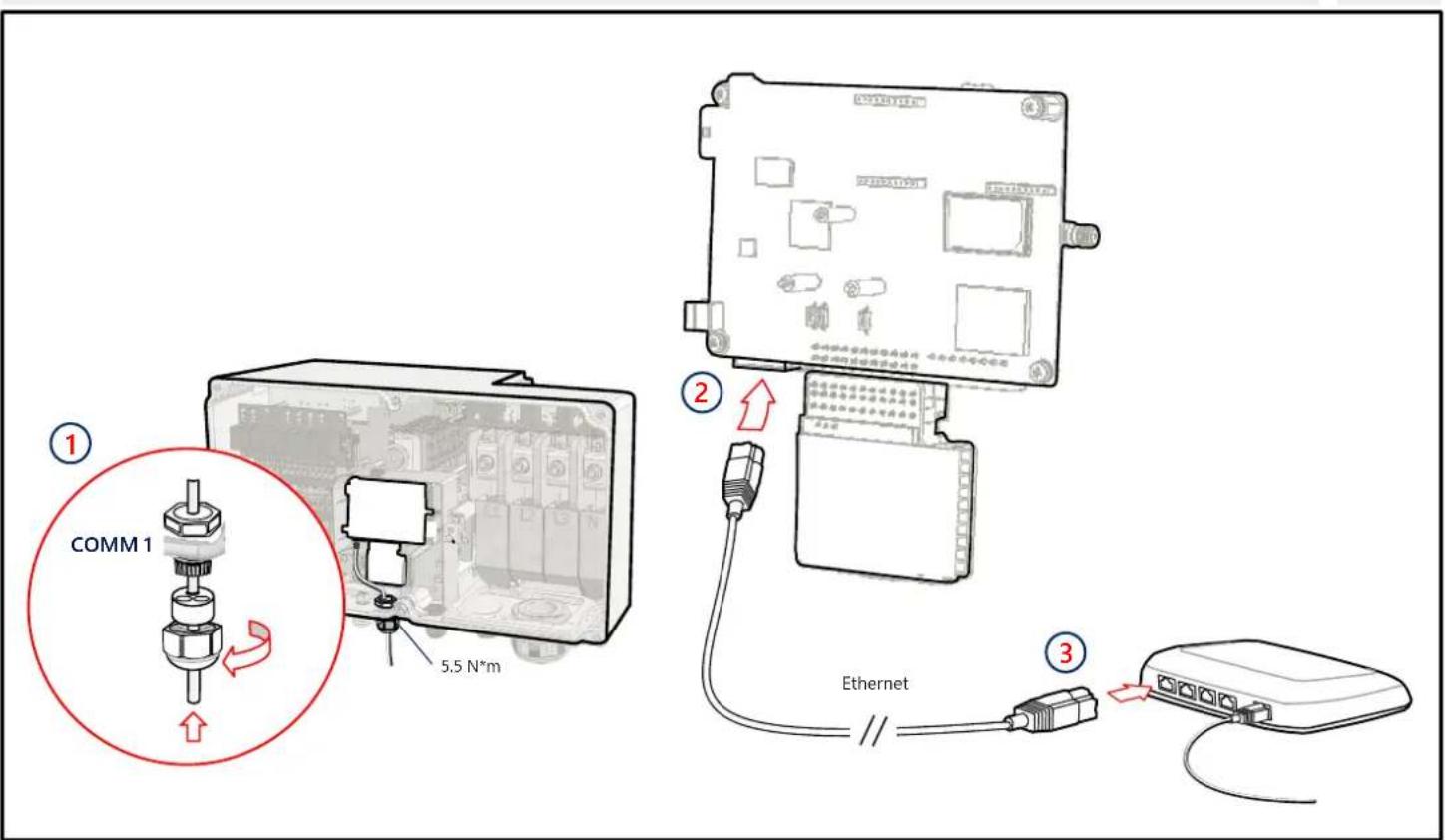

LAN-kommunikation

solar 2017

10

solar edge

11

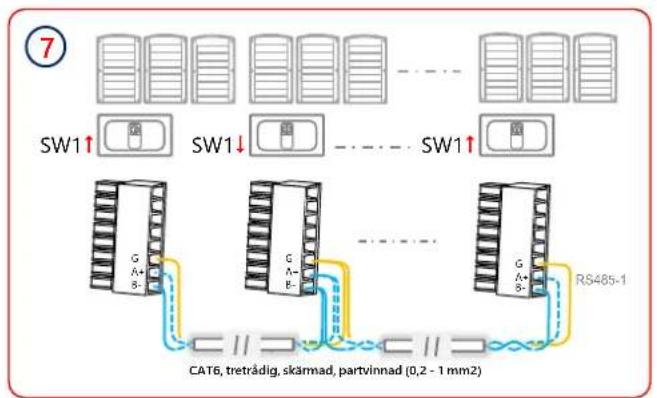

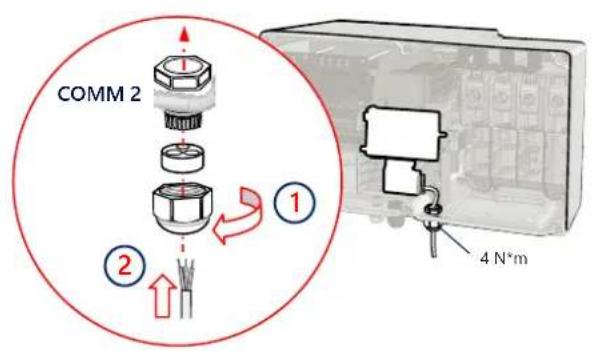

RS485-anslutning av flera vãxelriktare

Wi-Fi-kommunikation (Tillval)

solar200

12

solar edge

13

För-driftsätting innan AC ar ansluten (Tillval 1)

Installar skydd

solar 2017

14

solar edge

15

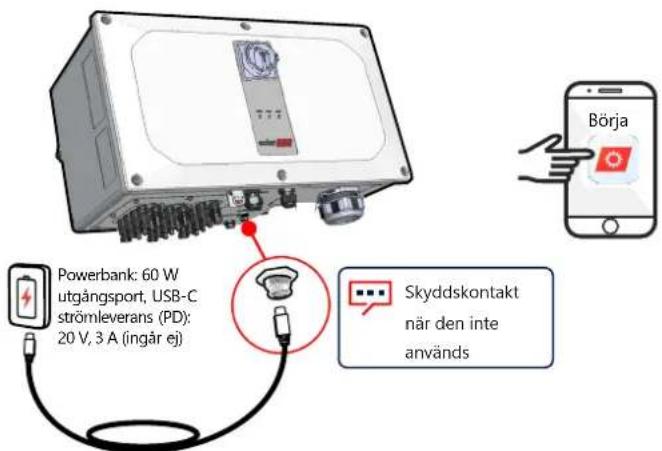

Driftsätting före)när likström inte ar ansluten (Tillval 1)

Laddaner SolarEdge SetApp

Slapa (1) likstromsbrytare

ON (1)

Anslut powerbank

Starta och folj SetApp

1 m, hane till hane, USB-C (ingar ej)

Driftsattning med vaxel- och likström (Tillval 2)

16

Ladda ner SolarEdge SetApp

Slā pá ström

Starta och folj SetApp

solar2014

17

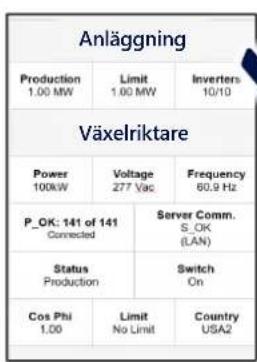

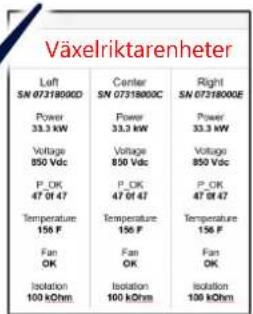

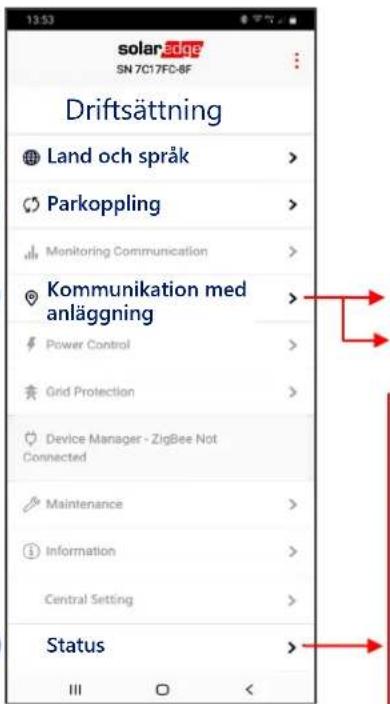

Driftsätting av primär växelriktare

RS485-1 Protokoll SolarEdge Primar SolarEdge RS485-1 Detektering av foljare

LED-indikationer

solar edge

18

STROM KOMM FEL

Gron Blä Rod

System producerar ström

Växelspänning ar ansluten, men systemet producerar inte ström

VäxelriktareCOMMUNICERAR med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniiska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att andras utan vidare meddelande.

Upphovsratt © SolarEdge Inc. Alla

rattigheterforbehalla. Mars 2021.

solaredge
