SESUKRWR0INNN4 - Elomvandlare SolarEdge - Gratis bruksanvisning och manual

Produkttyp	Trefasomriktare med Synergy-teknik
Märke	SolarEdge
Modell	SESUKRWR0INNN4
Vikt	Cirka 32 kg
Mått (L x H x D)	100,8 x 40 x 26 cm (uppskattning)
Matning	Fotovoltaisk (PV)
DC-ingångsspänning	Upp till 850 Vdc
AC-utspänning	230/400 V trefas
Frekvens	50/60 Hz
Nominell effekt	100 kW
Skyddsklass	IP65 (utomhus)
Kommunikation	Ethernet, RS485, Wi-Fi (tillval), mobilnät (tillval)
Display	LED-indikatorer (grön, blå, röd)
Huvudfunktioner	DC/AC-omvandling, MPPT-spårning, kommunikation med optimerare, övervakning via plattform
Underhåll och rengöring	Rengör fläktarna och kontrollera anslutningarna regelbundet
Säkerhet	DC-brytare, överspänningsskydd, jordning obligatorisk
Reservdelar och reparerbarhet	Säkringar (25 A), fläktar, kontakter finns hos SolarEdge
Allmän information	Bruksanvisning finns på flera språk; installation av fackman rekommenderas

Vanliga frågor - SESUKRWR0INNN4 SolarEdge

Hur installerar jag SolarEdge SESUKRWR0INNN4-omriktaren?

Installationen måste utföras av en fackman. Montera omriktaren på väggen med hjälp av den medföljande mallen, och respektera frigångsavstånden (10 cm i sidled, 40 cm ovanför, 15 cm nedanför). Använd M6-skruvar i rostfritt stål. Se till att området framför omriktaren är fritt i minst 1 meter.

Hur utför jag driftsättning via SetApp?

Ladda ner SolarEdge SetApp-appen. Anslut till omriktaren via Bluetooth eller USB-C. Följ anvisningarna för att konfigurera land, språk, nätverk och nätverksskyddsparametrar. Appen vägleder dig också vid ihopparning av optimerare.

Vad betyder LED-indikatorerna?

Grön fast: normal produktion. Blå fast: kommunikation med övervakningsplattformen. Röd: systemfel. Grön blinkande: AC-ström närvarande men ingen produktion. Se manualen för mer information.

Hur ansluter jag PV-strängar?

Anslut PV-strängarna till omriktarens DC-ingångar. Använd 25 A-säkringar om fler än 3 strängar per Synergy-enhet. Respektera polariteten och kontrollera förväntad spänning (1±0,1 V per optimerare). Anslut inte jord till DC-polerna eftersom omriktaren är transformatorlös.

Hur konfigurerar jag LAN-kommunikation?

Anslut en Ethernet-kabel till omriktarens COMM 1-port. I SetApp, gå till 'Monitoring Communication' och välj 'Ethernet'. Konfigurera IP-adressen om nödvändigt. Den blå indikatorn tänds när kommunikationen är etablerad.

Vilka typer av kablar ska användas för AC-anslutning?

Använd förtennta kopparkablar eller aluminiumkablar med bimetallkabelskor. Max area: 120 mm². Avskala 30-50 mm. Dra åt anslutningarna med angivet vridmoment (21 N*m för faserna, 12 N*m för jord). Förse AC-utgången med överspänningsskydd.

Hur installerar jag effektoptimerare?

Montera varje optimerare under solpanelen med M6-skruvar (vridmoment 9,5 N*m). Anslut PV-modulens ingång, koppla sedan optimerarna i serie. Använd SolarEdge Mapper-appen för att skanna QR-koderna och registrera layouten.

Vad gör jag vid systemfel (röd indikator)?

Konsultera SetApp-appen för att identifiera felkoden. Kontrollera DC- och AC-anslutningarna, säkringarnas status och omriktarens temperatur. Om problemet kvarstår, kontakta SolarEdge tekniska support via https://www.solaredge.com/service/support.

Hur underhåller jag omriktaren?

Rengör ventilationsgallren regelbundet med en torr trasa. Kontrollera att luftflödet inte är blockerat. Inspektera kablar och kontakter visuellt. Byt ut defekta fläktar med original SolarEdge-delar.

Var hittar jag reservdelar till denna omriktare?

Reservdelar (25 A-säkringar, fläktar, kontakter) finns hos SolarEdge eller dess auktoriserade distributörer. Se SolarEdge officiella webbplats för artikelnummer och beställningsförfarande.

BRUKSANVISNING SESUKRWR0INNN4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

Laddaner

[NO TEXT]

[NO TEXT]

solar edge

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4
Installera effektoptimerare

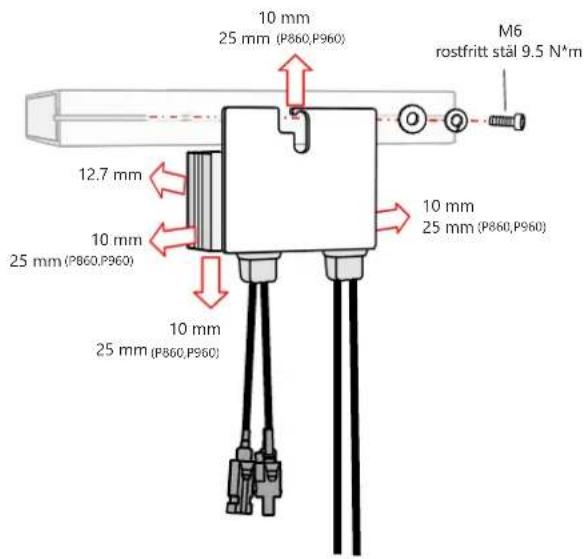

10 mm 25 mm (P860,P960) M6 rostfritt stäl 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

solaredge

2

Upprätthålla avständ

solaredge

3

Avständ inomhus 20 cm där ärlig genomsnittlig högsta temperatur är lika med eller över 25 °C Avständ utomhus 10 cm 40 cm 15 cm 5 cm VARNING! Utrymmet framför växelriktaren måste hållas fritt av åtminstone en meter OBSERVERA! Blockera inte luftflöde Horisontell installation Håll mer än 10° På gallernät På metallbakstycke 30 cm Baksida mot baksida 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

Markera och borra hål

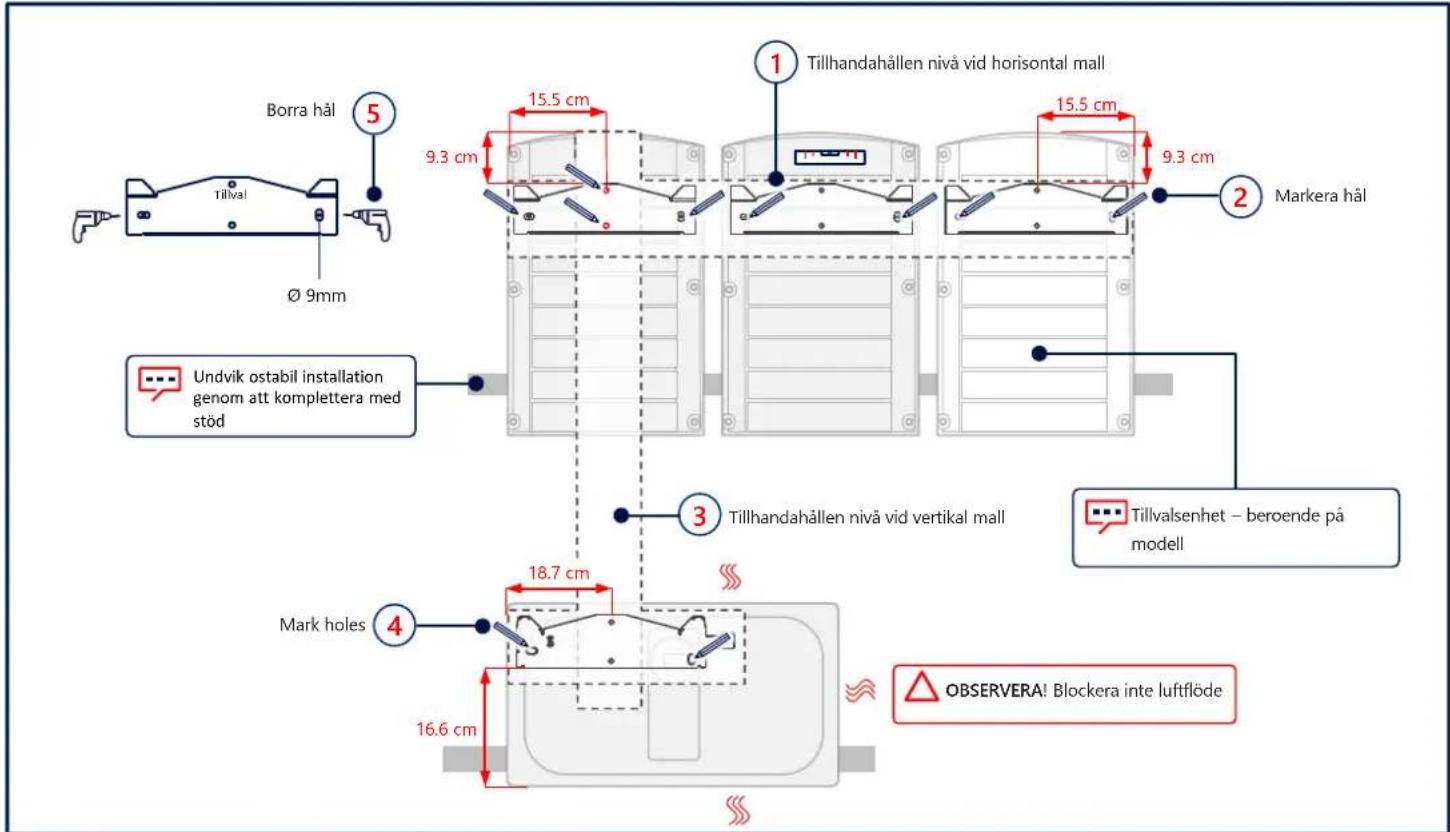

Borra hål Ø 9mm 1 Tillhandahållen nivå vid horizontal mall 15.5 cm 9.3 cm 15.5 cm 9.3 cm Markera hål Undvik ostabil installation genom att komplettera med stöd 3 Tillhandahållen nivå vid vertikal mall Mark holes 18.7 cm 16.6 cm Tillvalsenhet – beroende på modell OBSERVERA! Blockera inte luftflöde

1 2 3 4 4 N*m 4 N*m För vänster- eller högerenheter, använd bara den yttre skruven 32KG

solaredge

6

Anslut kablar enligt märkning 1 2 3 OBSERVERA! Blockera inte luftflöde

Borttagning av skydd

solaredge

7

solaredge

8

Anslutning av solcellsträngar

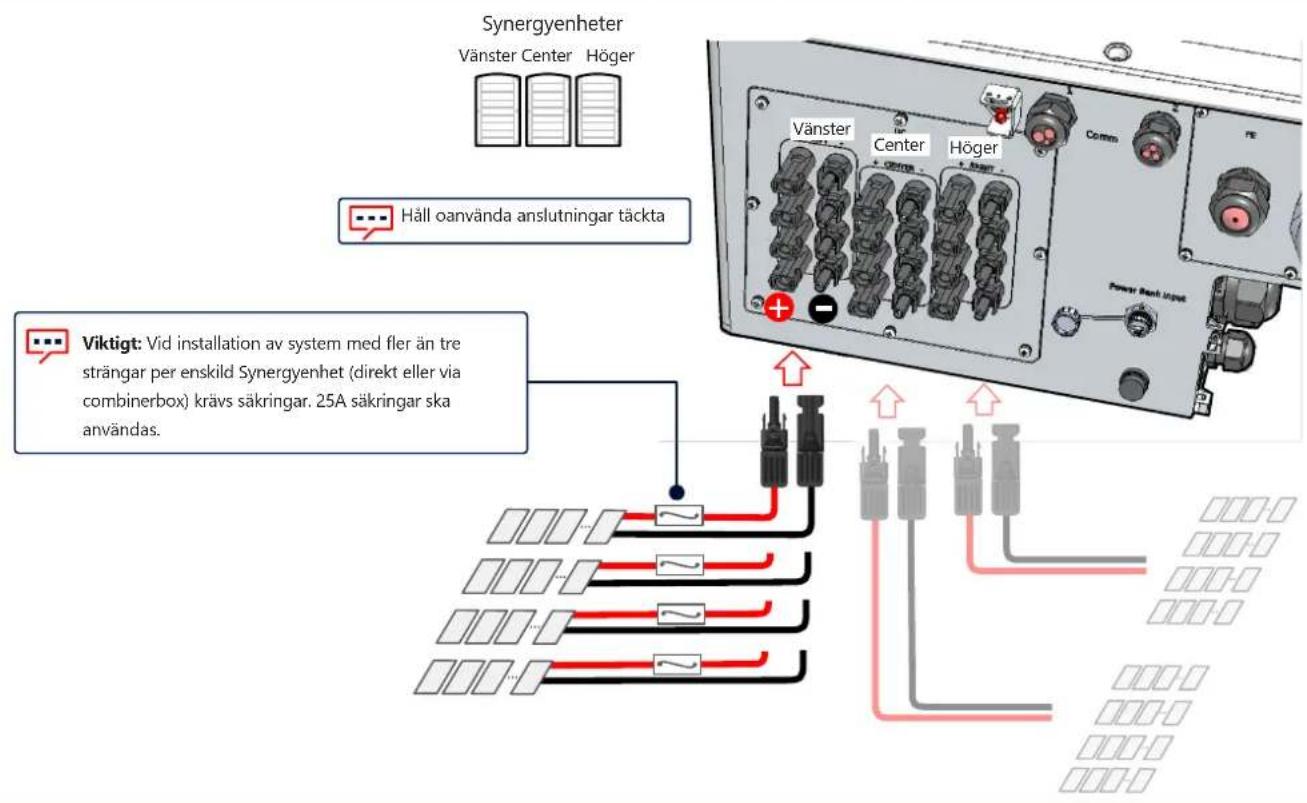

Synergyenheter Vänster Center Höger Håll oanvända anslutningar täckta Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

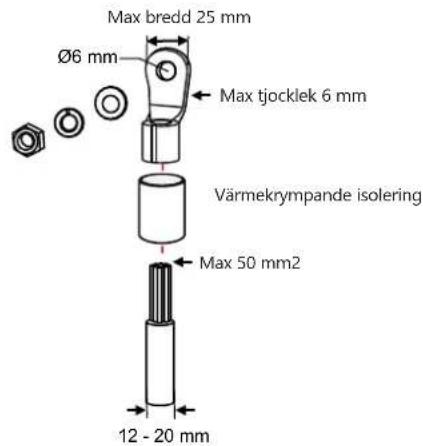

Max bredd 25 mm Ø6 mm Max tjocklek 6 mm Värmekrympande isolering Max 50 mm2 12 - 20 mm

Synergyenheter
Vänster Center Höger

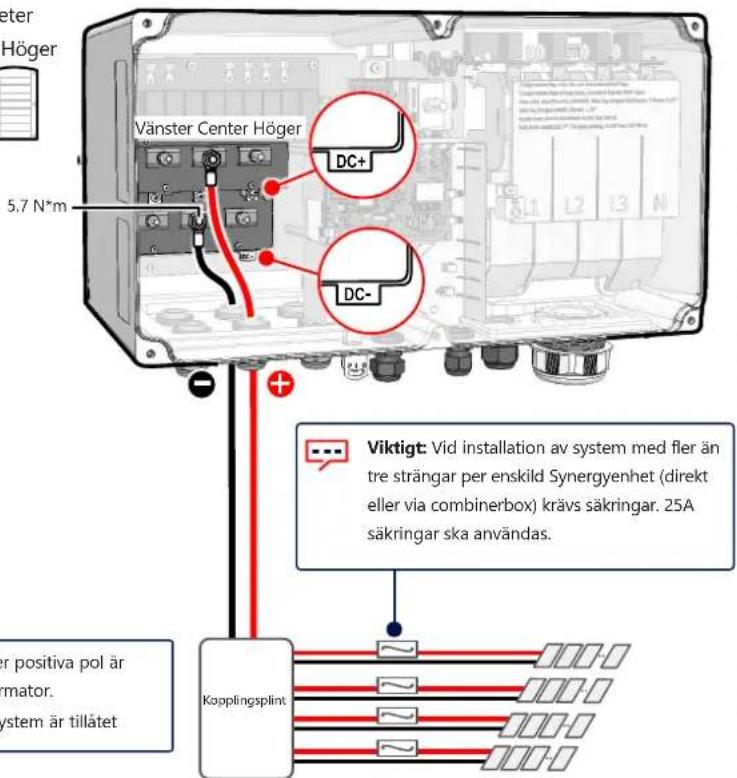

Vänster Center Höger DC+ DC- Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas. Kopplingsplint

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

Anslutning växelström och skyddande jord (PE)

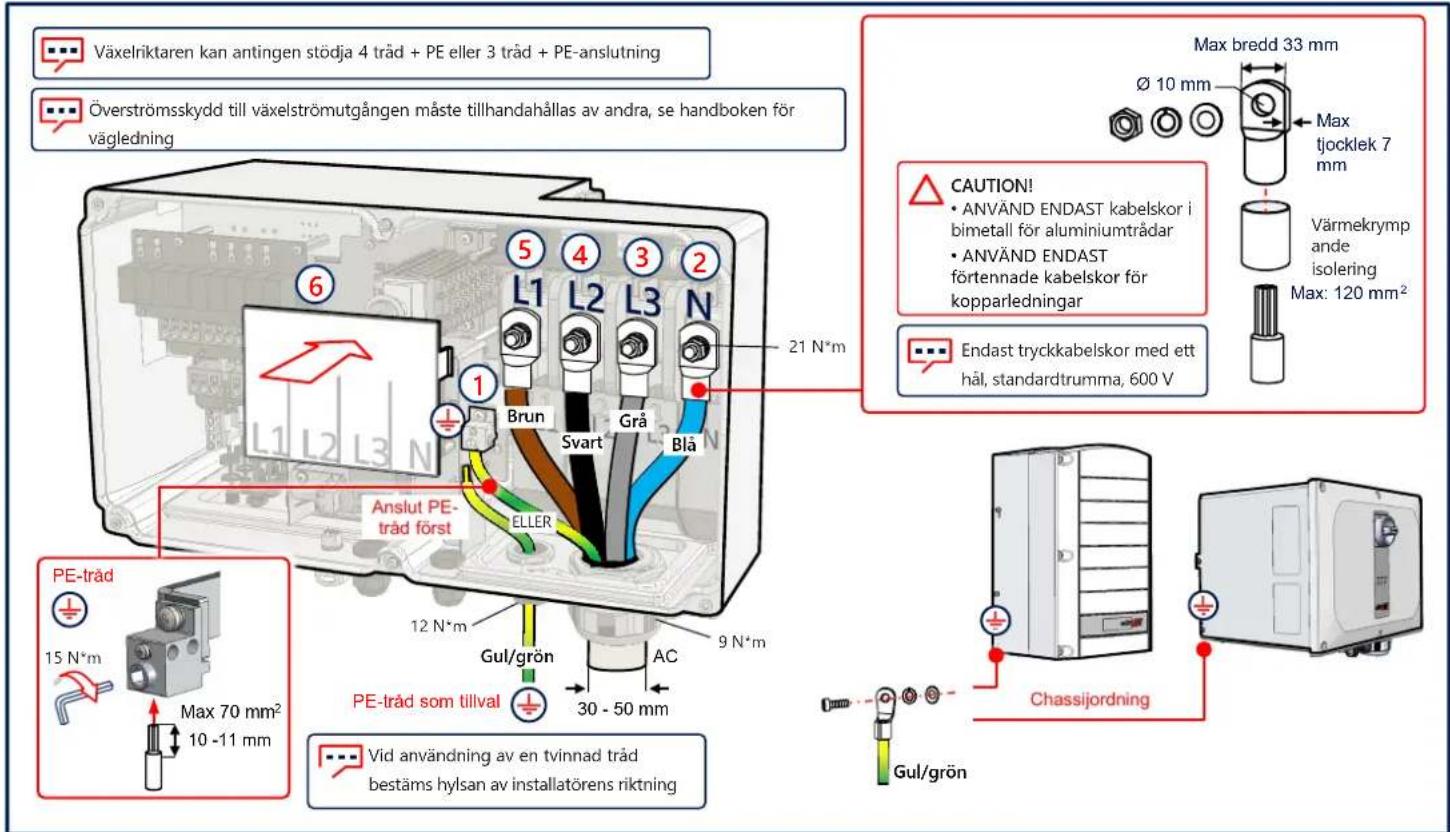

Växelriktaren kan antingen stödja 4 träd + PE eller 3 träd + PE-anslutning Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för vägledning 6 5 4 3 2 L1 L2 L3 N 21 N*m Brun Svart Grå Blå ELLER Anslut PE- träd först 12 N*m Gul/grön AC 9 N*m PE-träd 15 N*m Max 70 mm² 10 -11 mm PE-träd som tillval 30 - 50 mm Vid användning av en tvinnad träd bestäms hylsan av installatörens riktning Max bredd 33 mm Ø 10 mm Max tjocklek 7 mm Värmekrymp ande isolering Max: 120 mm² Endast tryckkabelskor med ett häl, standardtrumma, 600 V Chassijordning Gul/grön

LAN-kommunikation

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-anslutning av flera växelriktare

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 CAT6, treträdig, skamnad, partvinnad (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- RS485-1 4

Wi-Fi-kommunikation (Tillval)

solar edge

12

För-driftsättning innan AC är ansluten (Tillval 1)

⑤ ↓ ② 5.5 N*m ① ④

Installerar skydd

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

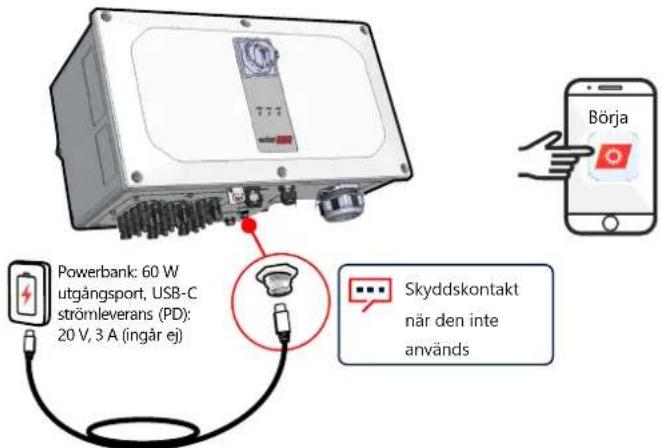

Powerbank: 60 W utgångsport, USB-C strömleverans (PD): 20 V, 3 A (ingår ej) Skyddskontakt när den inte används

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

Driftsättning av primär växelriktare

1

2

3

4

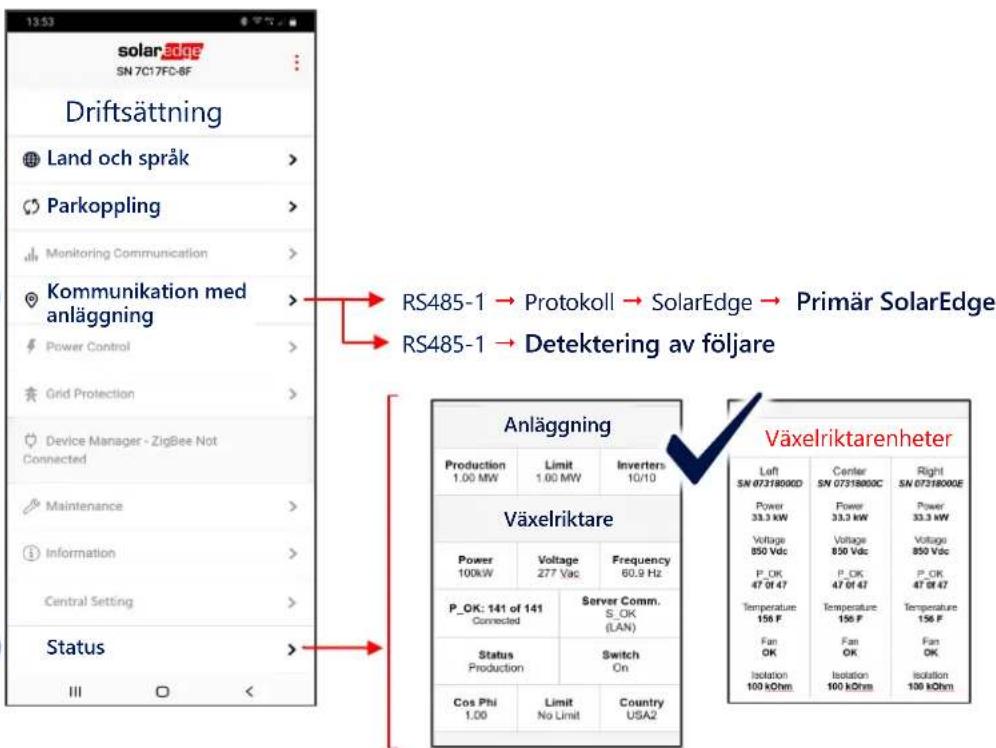

solarEdge SN 7C17FC-8F Driftsättning Land och språk > Parkoppling > Monitoring Communication > Kommunikation med anläggning > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III Anläggning Production 1.00 MW Limit 1.00 MW Inverters 10/10 Växelriktare Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare Växelriktarenheter Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 01 47 P_OK 47 01 47 P_OK 47 01 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
