Ürün Tipi	Synergy teknolojili üç fazlı invertör
Marka	SolarEdge
Model	SESUKRWR0INNN4
Ağırlık	Yaklaşık 32 kg
Boyutlar (G x Y x D)	100,8 x 40 x 26 cm (tahmini)
Güç Kaynağı	Fotovoltaik (PV)
DC Giriş Gerilimi	850 Vdc'ye kadar
AC Çıkış Gerilimi	230/400 V üç fazlı
Frekans	50/60 Hz
Nominal Güç	100 kW
Koruma Sınıfı	IP65 (dış mekan)
İletişim	Ethernet, RS485, Wi-Fi (isteğe bağlı), mobil ağ (isteğe bağlı)
Gösterge	LED göstergeler (yeşil, mavi, kırmızı)
Ana Fonksiyonlar	DC/AC dönüşümü, MPPT takibi, optimizörlerle iletişim, platform üzerinden izleme
Bakım ve Temizlik	Fanları temizleyin ve bağlantıları periyodik olarak kontrol edin
Güvenlik	DC anahtarı, aşırı gerilim koruması, topraklama zorunludur
Yedek Parçalar ve Tamir Edilebilirlik	Sigortalar (25 A), fanlar, konnektörler SolarEdge'den temin edilebilir
Genel Bilgiler	Kılavuz birden çok dilde mevcuttur; profesyonel tarafından kurulum önerilir

Sık sorulan sorular - SESUKRWR0INNN4 SolarEdge

SolarEdge SESUKRWR0INNN4 invertörü nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. İnvertörü, sağlanan şablonu kullanarak duvara monte edin, açıklık boşluklarına dikkat edin (yanlarda 10 cm, üstte 40 cm, altta 15 cm). Paslanmaz çelik M6 vidalar kullanın. İnvertörün önündeki alanın en az 1 metre boş olduğundan emin olun.

SetApp üzerinden devreye alma nasıl yapılır?

SolarEdge SetApp uygulamasını indirin. Bluetooth veya USB-C üzerinden invertöre bağlanın. Ülke, dil, ağ ve ağ koruma ayarlarını yapılandırmak için talimatları izleyin. Uygulama ayrıca optimizörlerin eşleştirilmesine de rehberlik edecektir.

LED göstergeler ne anlama geliyor?

Sabit yeşil: normal üretim. Sabit mavi: izleme platformu ile iletişim. Kırmızı: sistem hatası. Yanıp sönen yeşil: AC gücü mevcut ancak üretim yok. Daha fazla ayrıntı için kılavuza bakın.

PV dizileri nasıl bağlanır?

PV dizilerini invertörün DC girişlerine bağlayın. Synergy ünitesi başına 3'ten fazla dizi varsa 25 A sigortalar kullanın. Kutuplara dikkat edin ve beklenen voltajı kontrol edin (optimizör başına 1±0,1 V). İnvertör transformatörsüz olduğu için DC kutuplarının topraklamasını bağlamayın.

LAN iletişimi nasıl yapılandırılır?

İnvertörün COMM 1 portuna bir Ethernet kablosu bağlayın. SetApp'te 'İzleme İletişimi'ne gidin ve 'Ethernet'i seçin. Gerekirse IP adresini yapılandırın. İletişim kurulduğunda mavi ışık yanacaktır.

AC bağlantısı için hangi tür kablolar kullanılmalı?

Kalaylı bakır veya bimetal pabuçlu alüminyum kablolar kullanın. Maksimum kesit: 120 mm². 30-50 mm sıyırın. Bağlantıları belirtilen torkta sıkın (fazlar için 21 N*m, toprak için 12 N*m). AC çıkışı için aşırı gerilim koruması sağlayın.

Güç optimizörleri nasıl kurulur?

Her bir optimizörü M6 vidalar (9,5 N*m tork) kullanarak güneş panelinin altına sabitleyin. PV modül girişini bağlayın, ardından optimizörleri birbirine seri olarak bağlayın. QR kodlarını taramak ve düzeni kaydetmek için SolarEdge Mapper uygulamasını kullanın.

Sistem hatası durumunda ne yapılmalı (kırmızı ışık)?

Hata kodunu belirlemek için SetApp uygulamasını kontrol edin. DC ve AC bağlantılarını, sigortaların durumunu ve invertörün sıcaklığını kontrol edin. Sorun devam ederse, https://www.solaredge.com/service/support sitesi üzerinden SolarEdge teknik desteğine başvurun.

İnvertörün bakımı nasıl yapılır?

Havalandırma ızgaralarını kuru bir bezle düzenli olarak temizleyin. Hava akışının engellenmediğini kontrol edin. Kabloları ve konnektörleri görsel olarak inceleyin. Arızalı fanları SolarEdge orijinal parçalarıyla değiştirin.

Bu invertör için yedek parçalar nerede bulunur?

Yedek parçalar (25 A sigortalar, fanlar, konnektörler) SolarEdge veya yetkili distribütörlerinden temin edilebilir. Referanslar ve sipariş prosedürü için SolarEdge resmi web sitesini ziyaret edin.

KULLANIM KILAVUZU SESUKRWR0INNN4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın
    note right of B: 'İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın'

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir aynk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

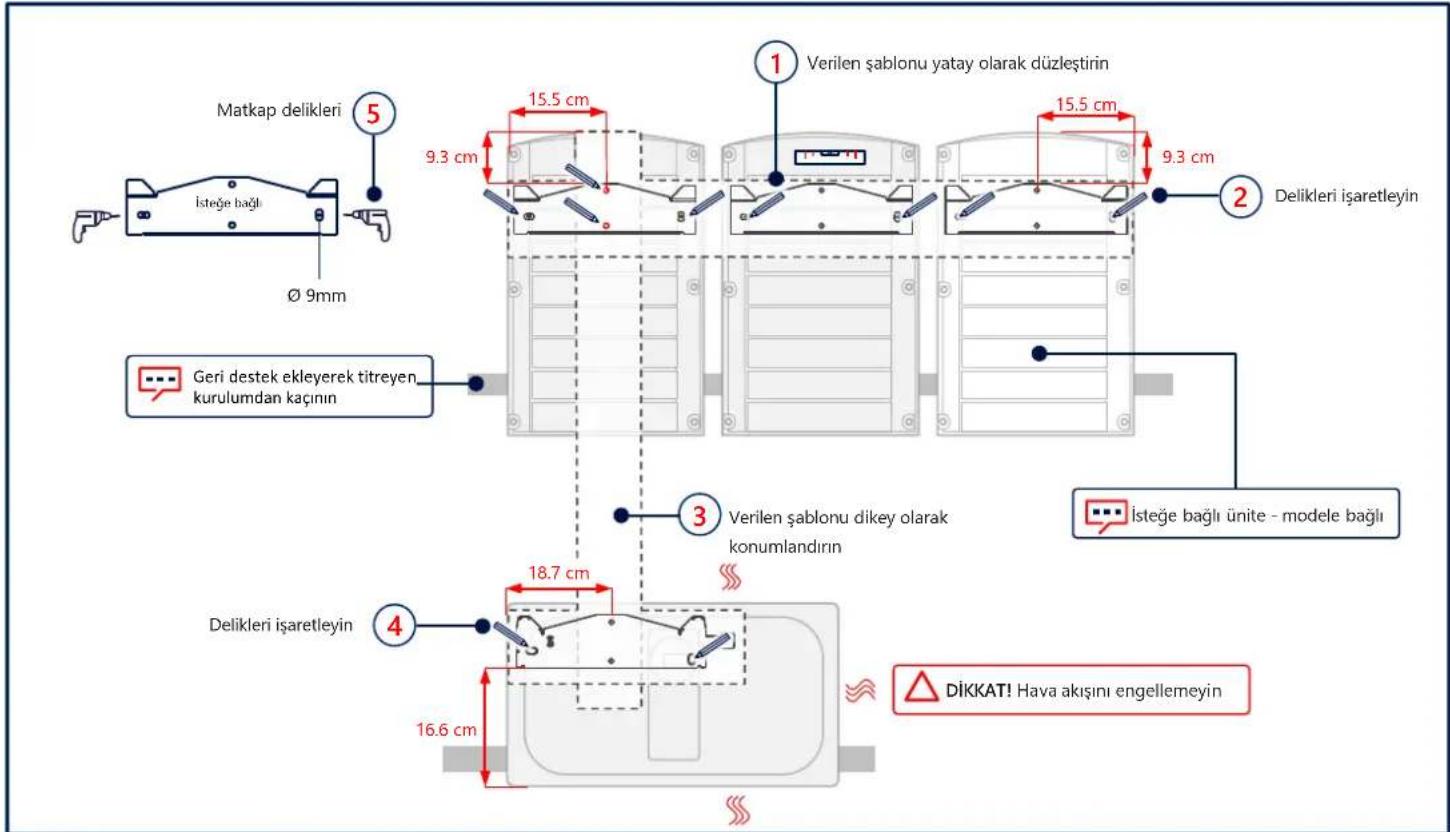

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

Ünitelerin Montajı

solaredge

5

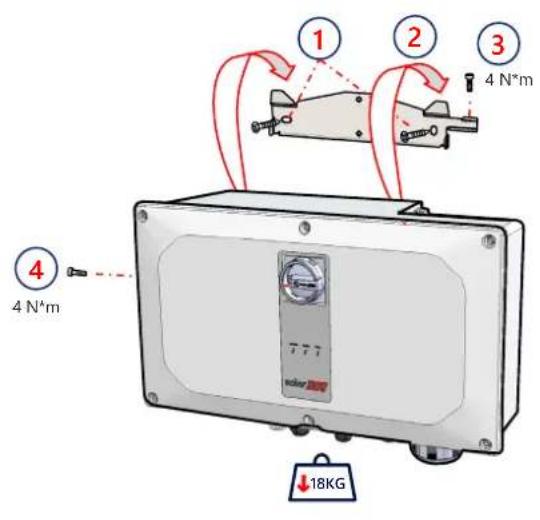

1 2 3 4 N*m 4 N*m ↓18KG

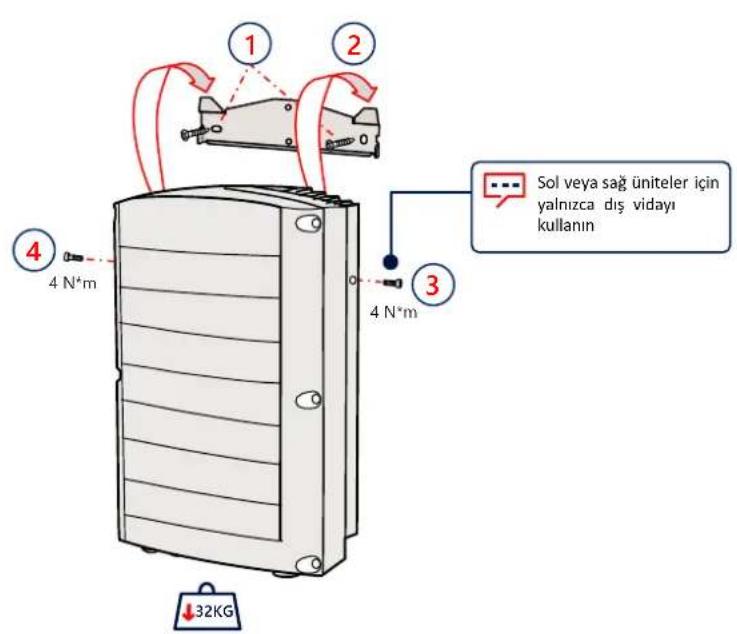

1 2 3 4 4 N*m 4 N*m Sol veya sağ üniteler için yalnızca dış vidayı kullanın ↓32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İsleye baglı PE kablo Max 70 mm² 10 -11 mm Şasi Zemin Sarı/Yeşil Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² DikkAT! • Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN • Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift bükümlü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 3 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15 AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'i indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

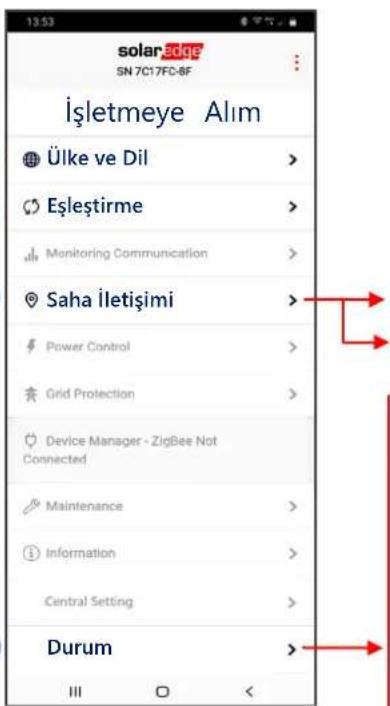

solar edge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

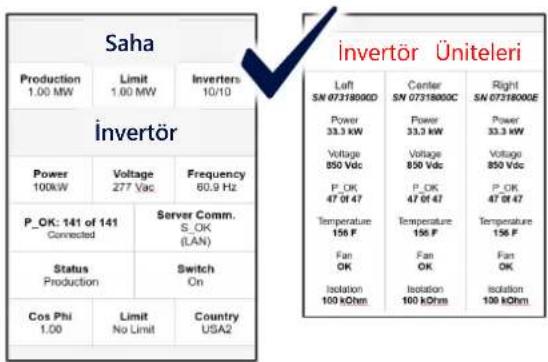

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
