Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SESUKRWR0INNN4
Súly	Körülbelül 32 kg
Méretek (H x M x Mé)	100,8 x 40 x 26 cm (becsült)
Tápegység	Napelem (PV)
DC bemeneti feszültség	Akár 850 Vdc
AC kimeneti feszültség	230/400 V háromfázisú
Frekvencia	50/60 Hz
Névleges teljesítmény	100 kW
Védettségi fokozat	IP65 (kültéri)
Kommunikáció	Ethernet, RS485, Wi-Fi (opcionális), mobilhálózat (opcionális)
Kijelző	LED visszajelzők (zöld, kék, piros)
Fő funkciók	DC/AC átalakítás, MPPT követés, kommunikáció optimalizálókkal, felügyelet platformon keresztül
Karbantartás és tisztítás	A ventilátorok tisztítása és a csatlakozások időszakos ellenőrzése
Biztonság	DC kapcsoló, túlfeszültségvédelem, kötelező földelés
Alkatrészek és javíthatóság	Biztosítékok (25 A), ventilátorok, csatlakozók elérhetők a SolarEdge-nél
Általános információk	Használati utasítás több nyelven elérhető; szakember általi telepítés javasolt

Gyakran ismételt kérdések - SESUKRWR0INNN4 SolarEdge

Hogyan kell telepíteni a SolarEdge SESUKRWR0INNN4 invertert?

A telepítést szakember végezze. Rögzítse az invertert a falra a mellékelt sablon segítségével, betartva a szabad helyeket (10 cm oldalanként, 40 cm felül, 15 cm alul). Használjon M6-os rozsdamentes acél csavarokat. Győződjön meg arról, hogy az inverter előtti terület legalább 1 méter szabad.

Hogyan kell üzembe helyezni a SetApp segítségével?

Töltse le a SolarEdge SetApp alkalmazást. Csatlakozzon az inverterhez Bluetooth vagy USB-C segítségével. Kövesse az utasításokat az ország, nyelv, hálózat és a hálózati védelmi paraméterek beállításához. Az alkalmazás az optimalizálók párosításában is segít.

Mit jelentenek a LED visszajelzők?

Folyamatos zöld: normál termelés. Folyamatos kék: kommunikáció a felügyeleti platformmal. Piros: rendszerhiba. Villogó zöld: AC táplálás jelen, de nincs termelés. További részletekért olvassa el a kézikönyvet.

Hogyan kell csatlakoztatni a PV szálakat?

Csatlakoztassa a PV szálakat az inverter DC bemeneteihez. Használjon 25 A-es biztosítékokat, ha több mint 3 szál van Synergy egységenként. Tartsa be a polaritást, és ellenőrizze a várt feszültséget (1±0,1 V optimalizálónként). Ne csatlakoztassa a DC pólusok földelését, mivel az inverter transzformátor nélküli.

Hogyan kell beállítani a LAN kommunikációt?

Csatlakoztasson egy Ethernet kábelt az inverter COMM 1 portjához. A SetApp alkalmazásban lépjen a 'Monitoring Communication' menübe, és válassza az 'Ethernet' lehetőséget. Állítsa be az IP-címet, ha szükséges. A kék visszajelző világítani fog, amikor a kommunikáció létrejött.

Milyen típusú kábeleket kell használni az AC csatlakoztatáshoz?

Használjon ónozott réz vagy alumínium kábeleket bimetál kábelvégekkel. Maximális keresztmetszet: 120 mm². Húzzon le 30-50 mm szigetelést. Húzza meg a csatlakozásokat a megadott nyomatékkal (21 N*m a fázisoknál, 12 N*m a földelésnél). Biztosítson AC kimeneti túlfeszültségvédelmet.

Hogyan kell telepíteni a teljesítményoptimalizálókat?

Rögzítse az egyes optimalizálókat a napelem alá M6-os csavarokkal (9,5 N*m nyomaték). Csatlakoztassa a PV modul bemenetét, majd sorba kösse az optimalizálókat egymással. Használja a SolarEdge Mapper alkalmazást a QR-kódok beolvasásához és az elrendezés rögzítéséhez.

Mi a teendő rendszerhiba (piros visszajelző) esetén?

Ellenőrizze a SetApp alkalmazást a hibakód azonosításához. Ellenőrizze a DC és AC csatlakozásokat, a biztosítékok állapotát és az inverter hőmérsékletét. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a SolarEdge műszaki támogatással a https://www.solaredge.com/service/support oldalon keresztül.

Hogyan kell karbantartani az invertert?

Rendszeresen tisztítsa a szellőzőrácsokat száraz ruhával. Ellenőrizze, hogy a levegőáramlás nem akadályozott. Szemrevételezéssel ellenőrizze a kábeleket és csatlakozókat. Cserélje ki a hibás ventilátorokat eredeti SolarEdge alkatrészekre.

Hol találhatók az alkatrészek ehhez az inverterhez?

Az alkatrészek (25 A-es biztosítékok, ventilátorok, csatlakozók) elérhetők a SolarEdge-nél vagy hivatalos forgalmazóinál. Tekintse meg a SolarEdge hivatalos weboldalát a referenciákért és a rendelési eljárásért.

HASZNÁLATI ÚTMUTATÓ SESUKRWR0INNN4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

A teljesítményoptimalizálók telepítése

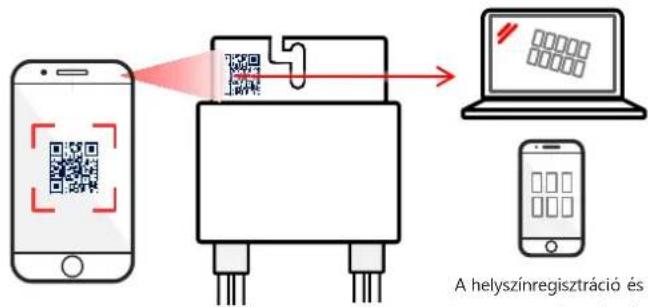

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és Bérsztóban őrűsztóban őrűsztóban

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

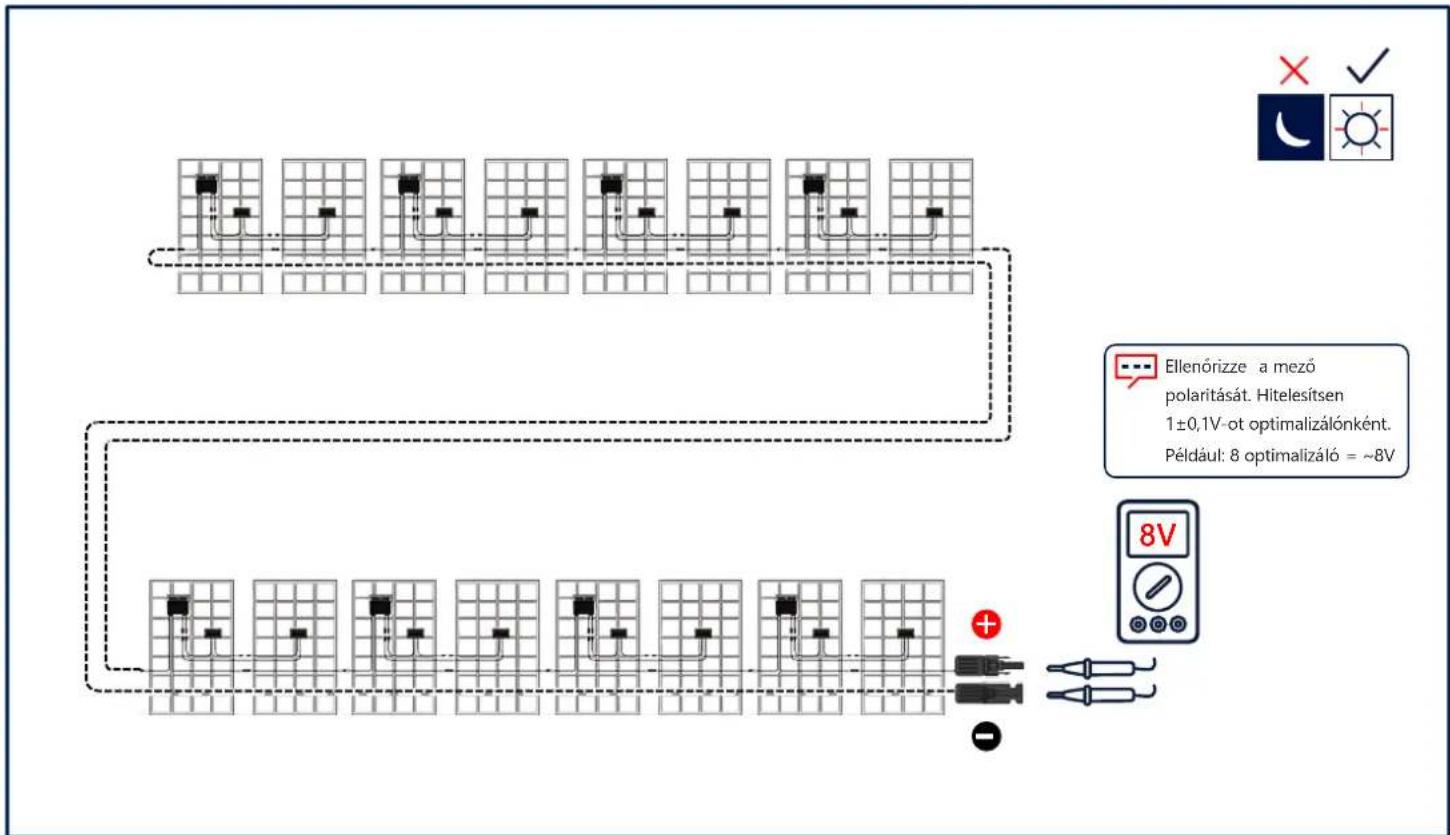

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

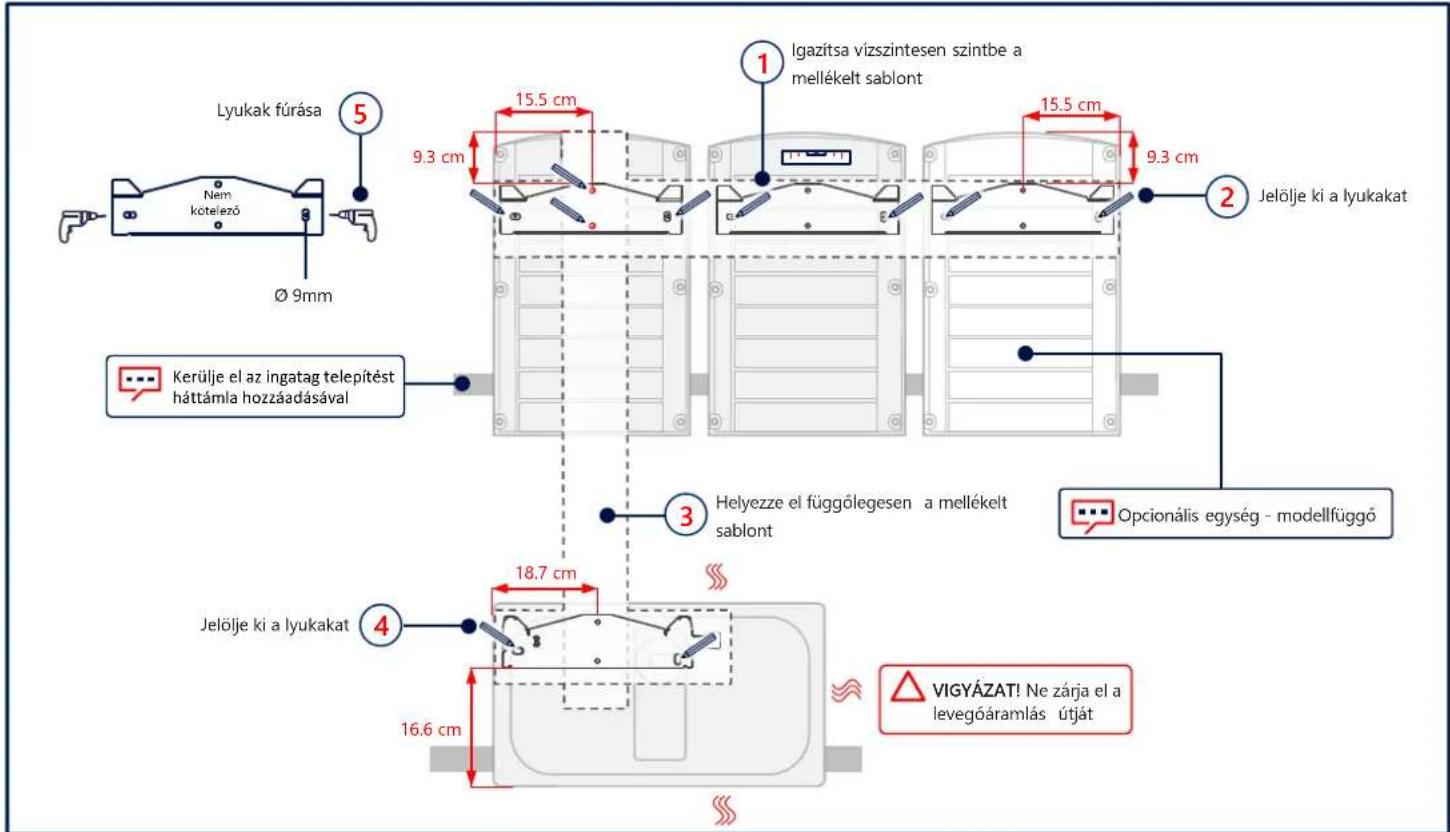

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

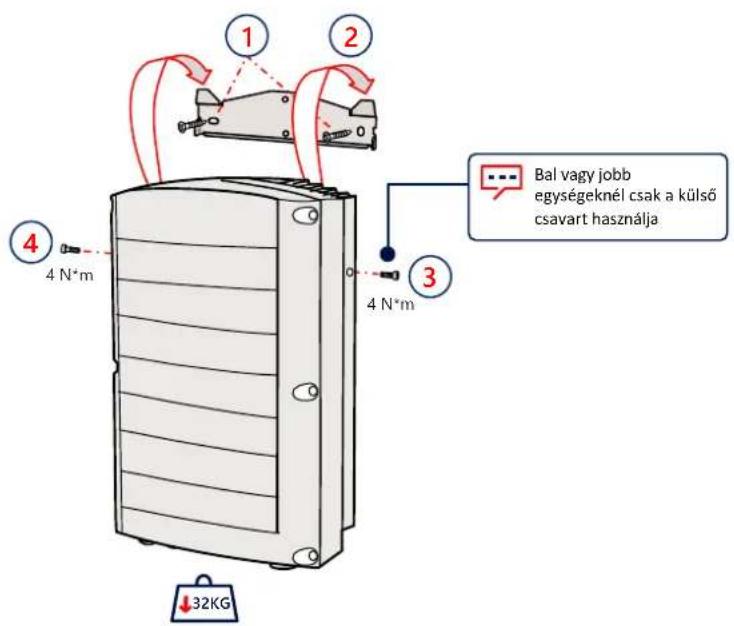

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

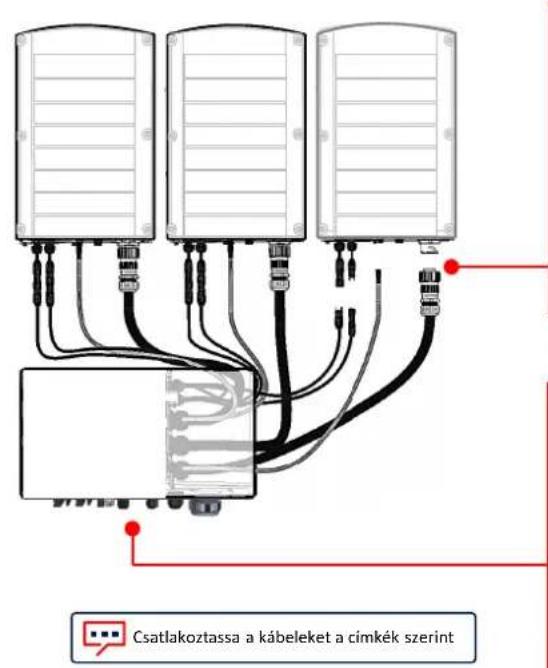

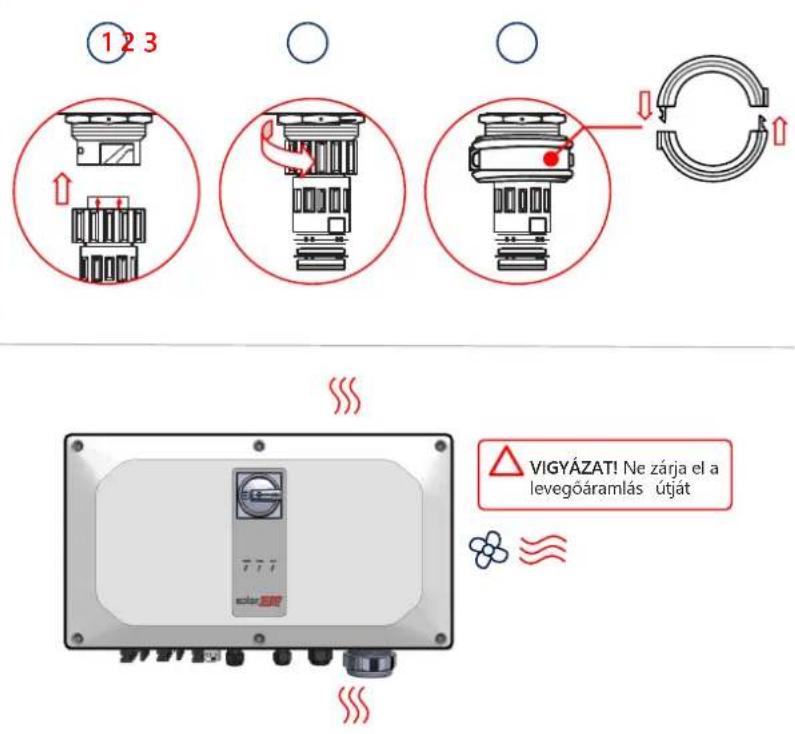

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 VIGYÁZAT! Ne zárja el a levegőáramlás útját

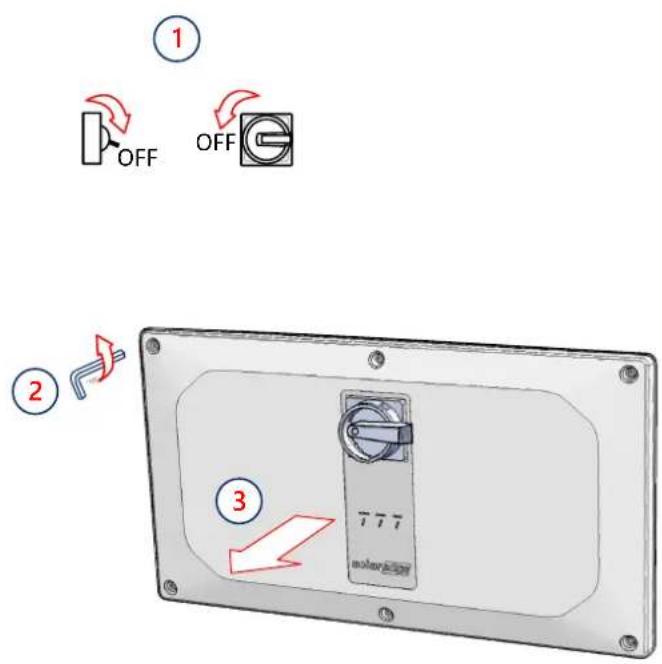

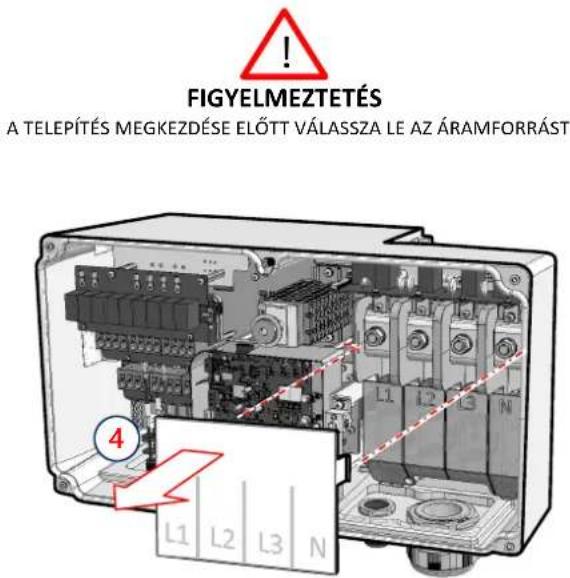

A fedlapok eltávolítása

solaredge

7

① OFF OFF ② ③

FIGYELMEZTETÉS A TELEPÍTÉS MEGKEZDÉSE ELŐTT VÁLASSZA LE AZ ÁRAMFORRÁST 4 L1 L2 L3 N

solaredge

8

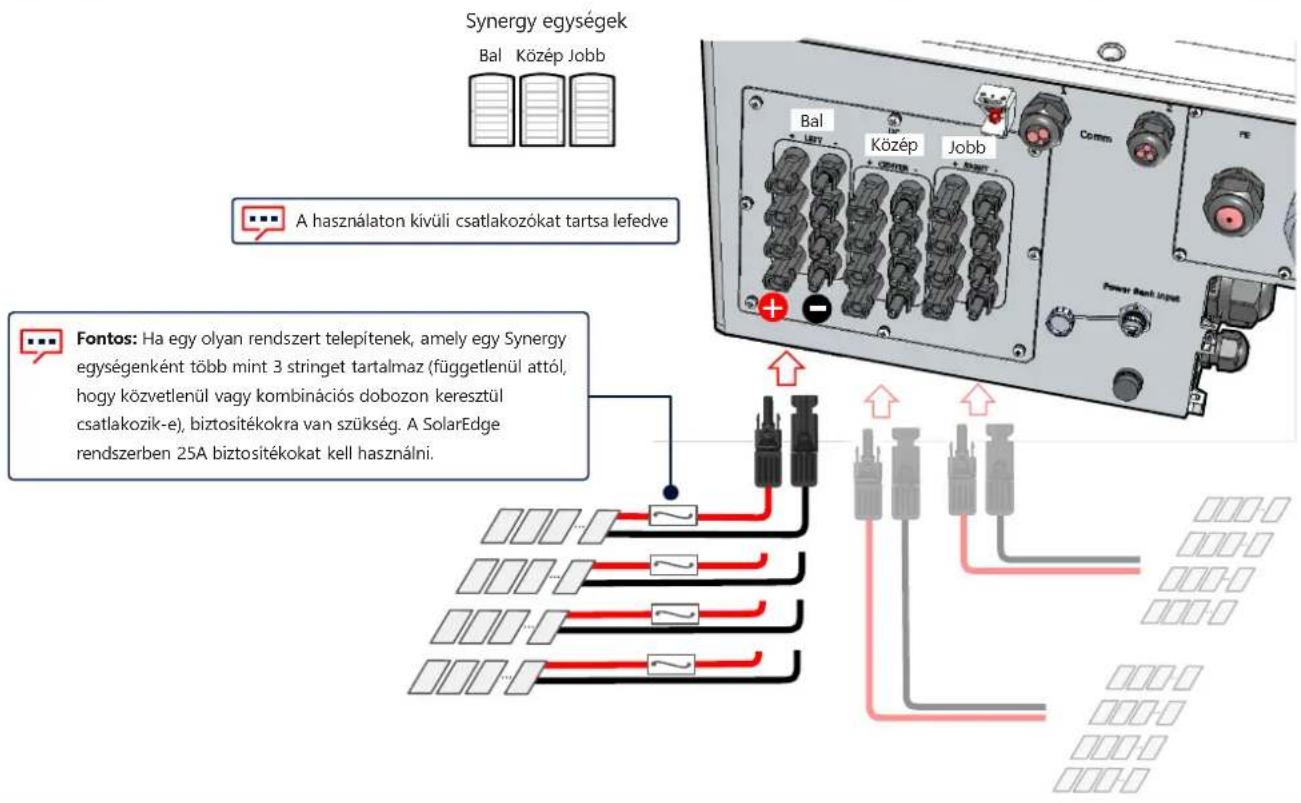

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

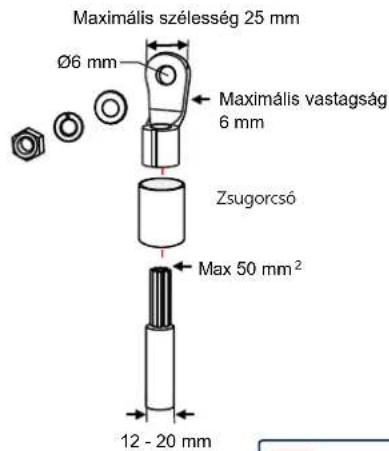

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
• Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

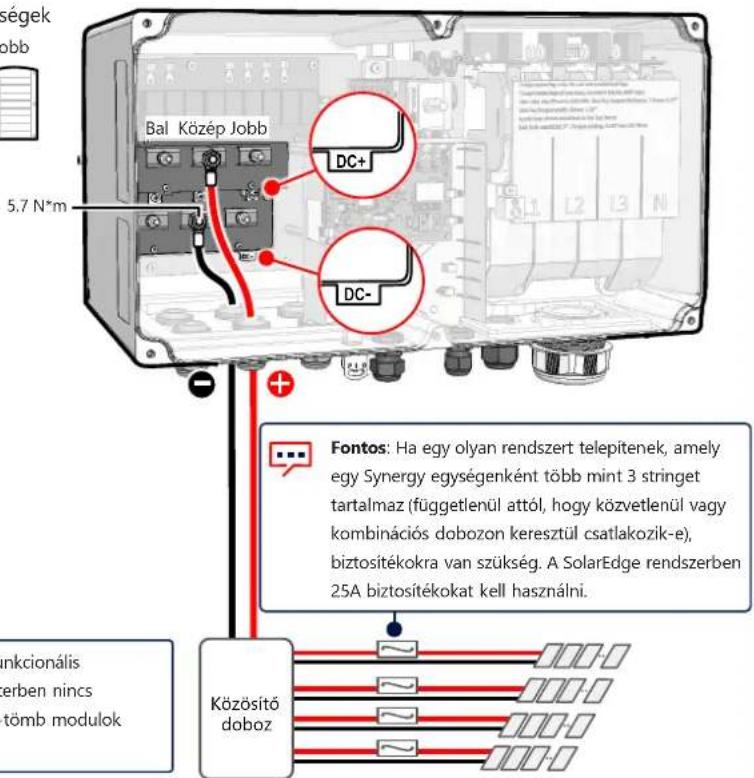

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

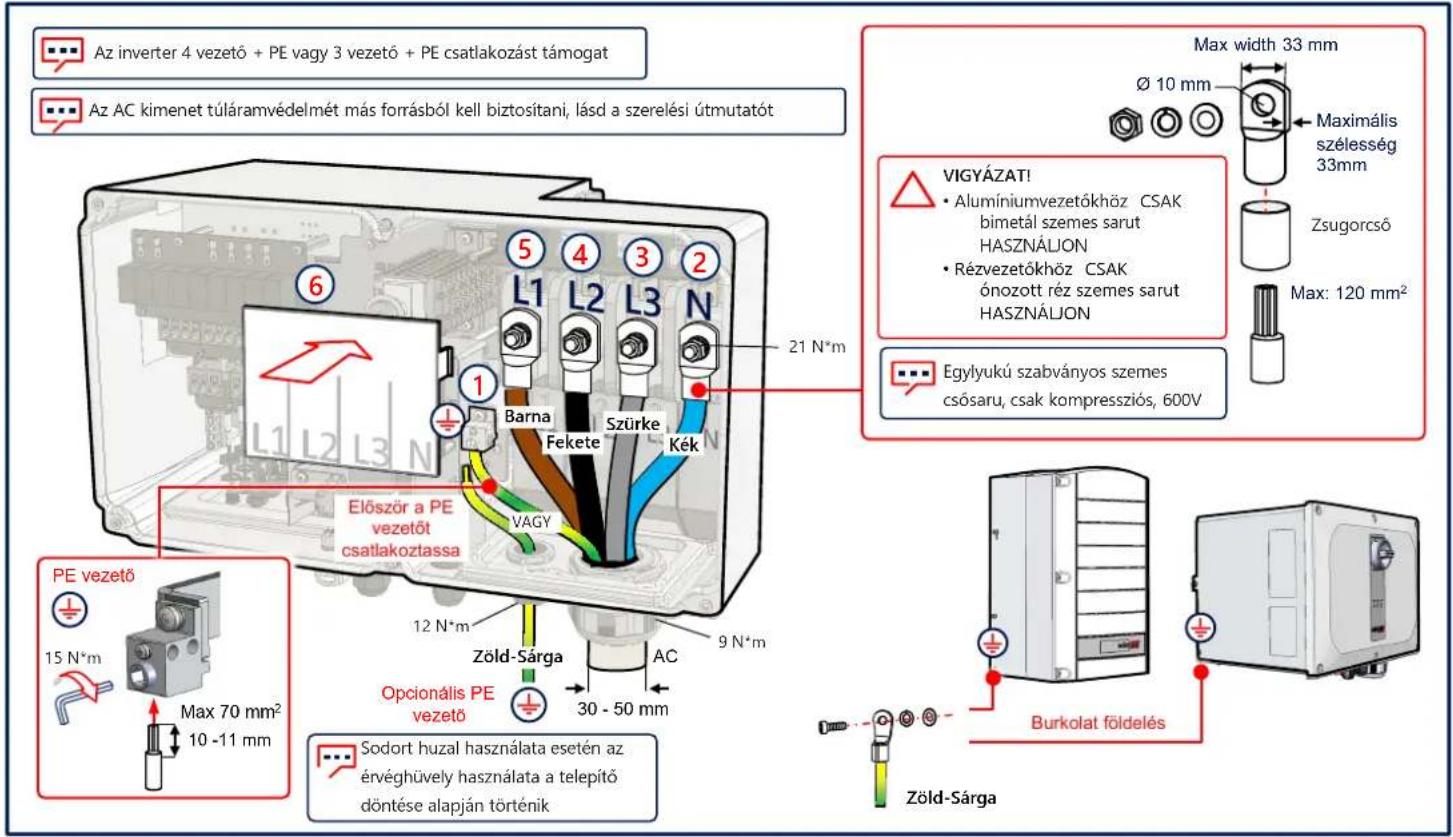

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 4 3 2 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m Zöld-Sárga 9 N*m AC 12 N*m Max 70 mm² 10 -11 mm PE vezető 15 N*m Max 70 mm² Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V Zöld-Sárga Opcionális PE vezető 30 - 50 mm

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- ⑦ ⑤ ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

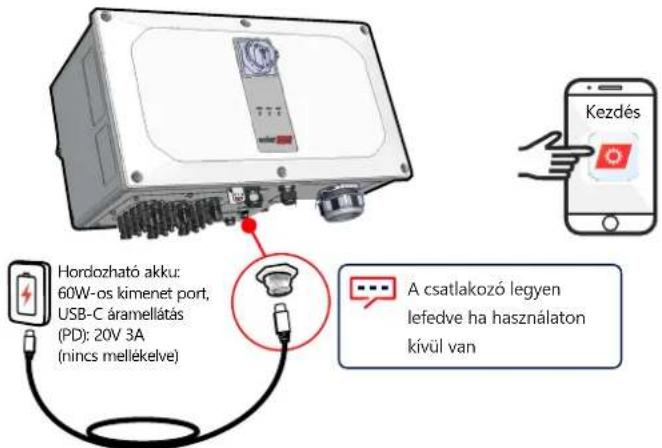

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

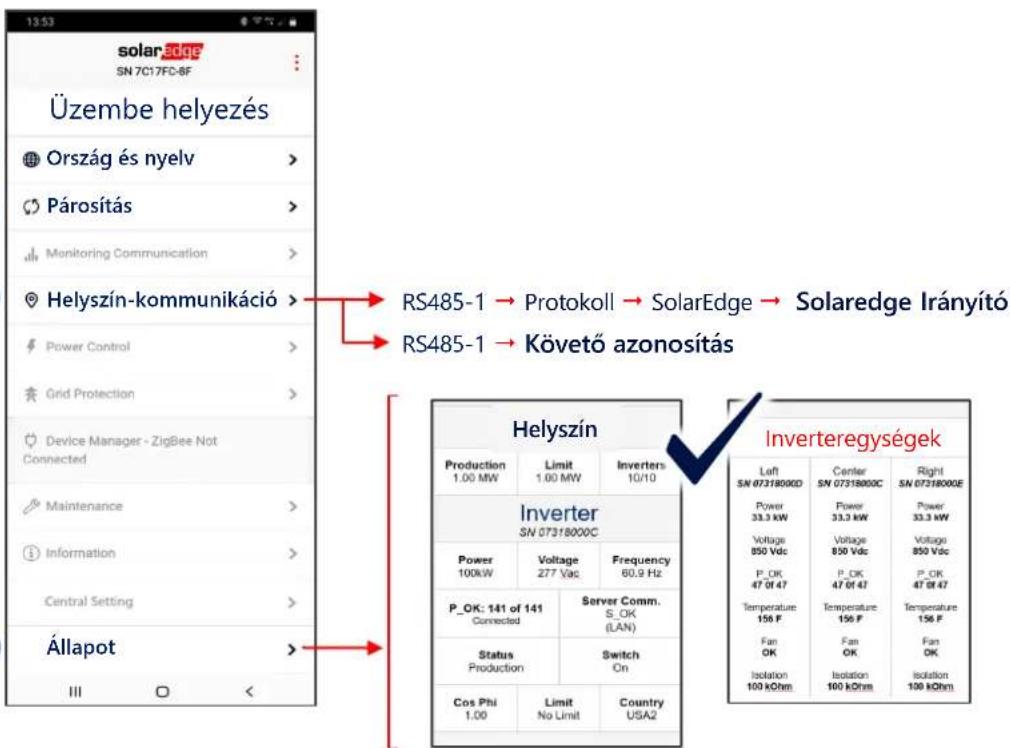

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
