Terméktípus	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE120KRW08IBNQ4
Névleges teljesítmény	120 kW
DC bemeneti feszültség	Akár 850 Vdc (Synergy egységenként)
DC bemenetek száma	Akár 3 szál Synergy egységenként (több mint 3 esetén biztosítékok szükségesek)
AC kimeneti feszültség	Háromfázisú 277/480 V (pl. USA2) vagy konfigurációtól függően más
Kapcsolódás	Ethernet, RS485, opcionális Wi-Fi, opcionális mobilhálózat
Teljes tömeg	Körülbelül 50 kg (bal egység 18 kg, középső egység 32 kg, jobb egység változó)
Méretek (Sz x M x Mé)	Körülbelül 100,8 cm × 116,8 cm × 40 cm (vízszintes telepítés)
Üzemi hőmérséklet-tartomány	-25°C és +60°C között (50°C felett teljesítménycsökkentés)
Védettségi fokozat	IP65 (kültéri)
Fő funkciók	DC/AC átalakítás, beépített teljesítményoptimalizálók, felügyelet SetApp segítségével, akkumulátor-kezelés
Karbantartás és tisztítás	Tisztítsa meg a szellőzőrácsokat száraz ruhával; évente ellenőrizze a csatlakozásokat
Biztonság	DC kapcsoló, AC kapcsoló, kötelező földelés, túlfeszültség-védelem
Alkatrészek és javíthatóság	Ventilátorok és Synergy egységek cseréje szakképzett telepítő által
Általános információk	12 éves alapgarancia (meghosszabbítható), transzformátor nélküli kialakítás

Gyakran ismételt kérdések - SE120KRW08IBNQ4 SolarEdge

Hogyan kell felszerelni a teljesítményoptimalizálót a napelem modulra?

Rögzítse az optimalizálót a modul alá M6 csavarokkal (9,5 N·m) a következő méretek betartásával: 10 mm távolság a kerettől és 25 mm a P860/P960 modelleknél. Először a modul bemenetét csatlakoztassa, majd a kimenetet a szálhoz.

Milyen biztonsági távolságokat kell betartani az inverter körül?

Hagyjon legalább 10 cm szabad helyet fent, 40 cm lent, 15 cm balra és 5 cm jobbra. Kültéren forró területeken további 20 cm-t biztosítson. Az inverter előtti terület legalább 1 méter legyen szabad.

Hogyan kell csatlakoztatni a PV szálakat az inverterhez?

Csatlakoztassa a szálakat a Synergy egységek DC bemeneteihez (bal, középső, jobb). Egységenként több mint 3 szál esetén szereljen be 25 A-es biztosítékokat. Használjon bimetál kábelvégeket alumíniumhoz vagy ónozott réz kábelvégeket rézhez, 4 N·m meghúzási nyomatékkal.

Hogyan kell csatlakoztatni az AC kábelt?

Csatlakoztassa az L1, L2, L3, N és PE (zöld/sárga) vezetékeket a sorkapocshoz. Meghúzási nyomaték: 21 N·m a fázisokhoz, 12 N·m a PE-hez. Használjon szabványos 600 V-os préselhető kábelvégeket. A földelő vezetéket először kell bekötni.

Hogyan kell beállítani a kommunikációt a felügyeleti platformmal?

Csatlakoztassa az Ethernet kábelt a COMM 1 porthoz (5,5 N·m). RS485 esetén használjon árnyékolt 3 eres kábelt (CAT6) a COMM 2 sorkapocshoz. Állítsa be az RS485-1 protokollt SolarEdge Master módba a SetApp felületről.

Hogyan lehet üzembe helyezni AC csatlakoztatás nélkül?

Töltse le a SolarEdge SetApp alkalmazást. Kapcsolja be a DC kapcsolót, csatlakoztasson egy külső akkumulátort (60 W-os port) vagy egy USB-C tápegységet (20V/3A) az inverter áramellátásához, majd kövesse a SetApp utasításait.

Mit jelentenek a LED-ek az inverteren?

Zöld: aktív termelés. Kék: AC táplálás jelen van, de nincs termelés. Piros: rendszerhiba. A COMM LED (villogó kék) aktív kommunikációt jelez a felügyelettel.

Hogyan kell kicserélni egy hibás ventilátort?

Kapcsolja ki az AC és DC táplálást, várjon 5 percet. Vegye le a fedelet, húzza ki a ventilátor csatlakozóját, csavarja ki és szerelje be az újat. Zárja vissza és kapcsolja be újra. Ezt a műveletet csak szakképzett telepítő végezheti.

Melyek a termikus teljesítménycsökkentés kritériumai?

Az inverter csökkenti a teljesítményét, ha a belső hőmérséklet meghaladja az 50°C-ot. 60°C felett leáll. Biztosítson megfelelő szellőzést és tartsa be az ajánlott távolságokat a túlmelegedés elkerülése érdekében.

Hol találom a termék műszaki támogatását?

Lépjen kapcsolatba a SolarEdge támogatással a hivatalos weboldalon: https://www.solaredge.com/service/support. Készítse elő a sorozatszámot és a telephely konfigurációját a gyorsabb segítség érdekében.

HASZNÁLATI ÚTMUTATÓ SE120KRW08IBNQ4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

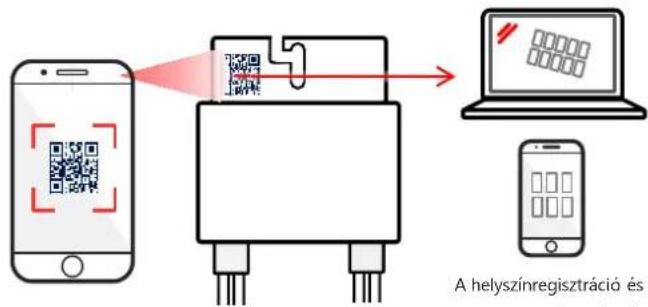

A teljesítményoptimalizálók telepítése

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és Bérsztóban őzősztatósi

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

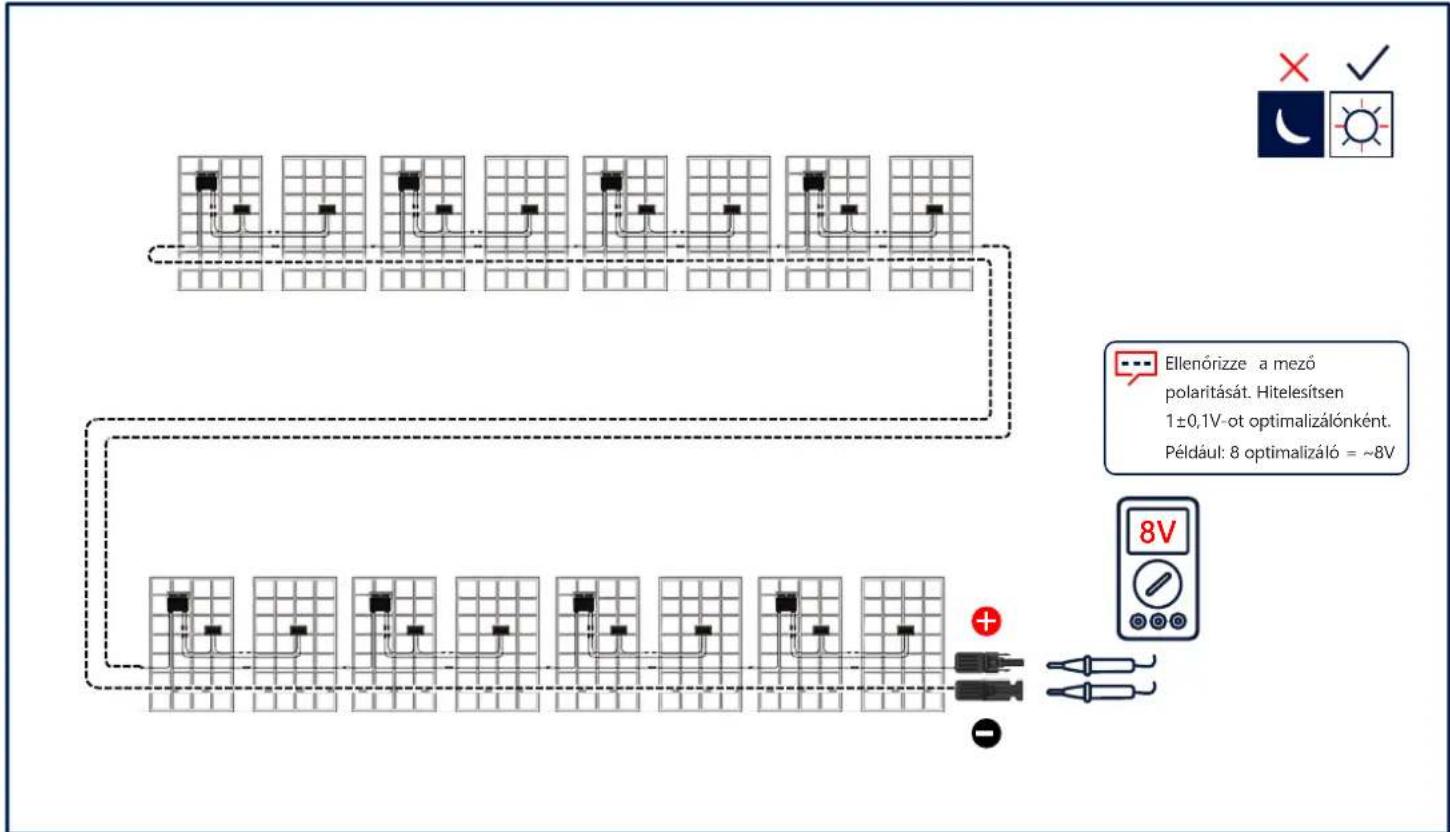

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

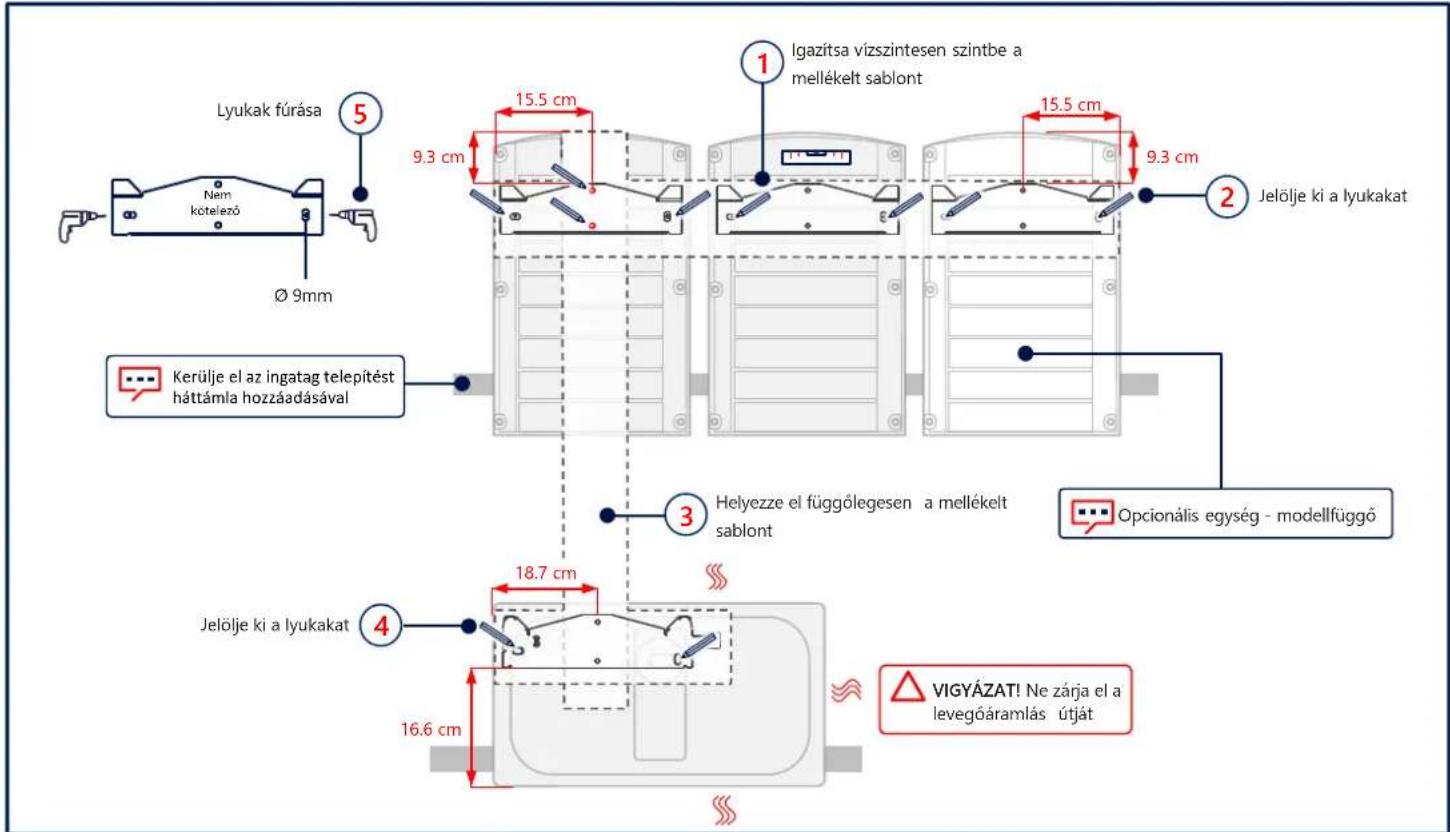

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

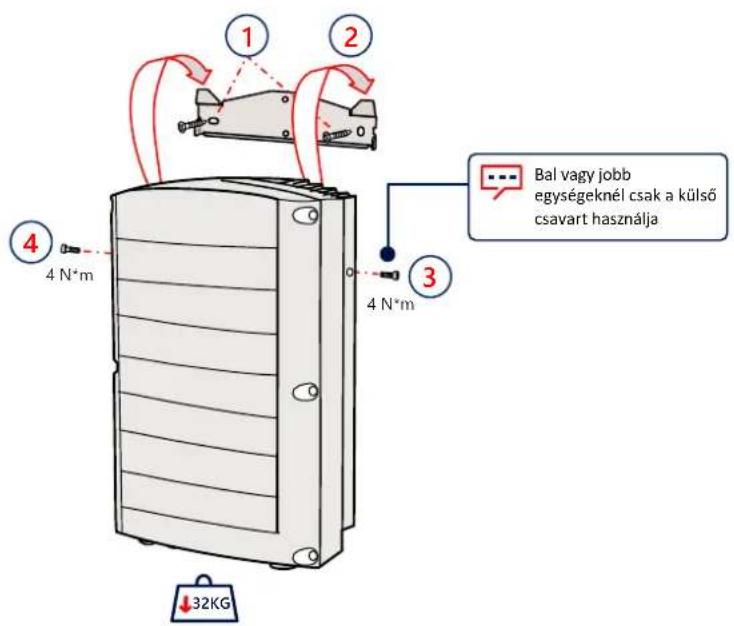

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

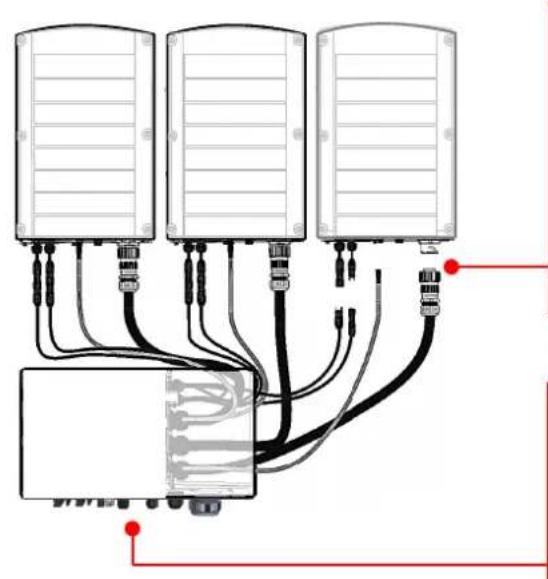

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 ↑

VIGYÁZAT! Ne zárja el a levegőáramlás útját

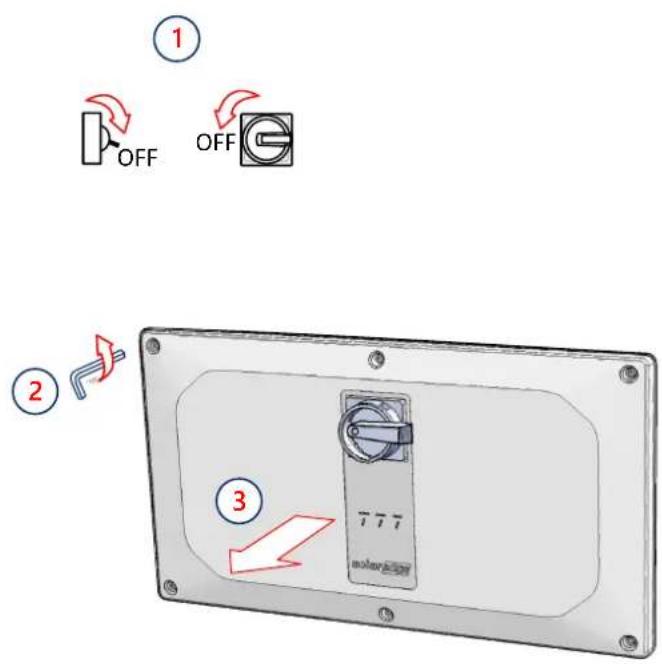

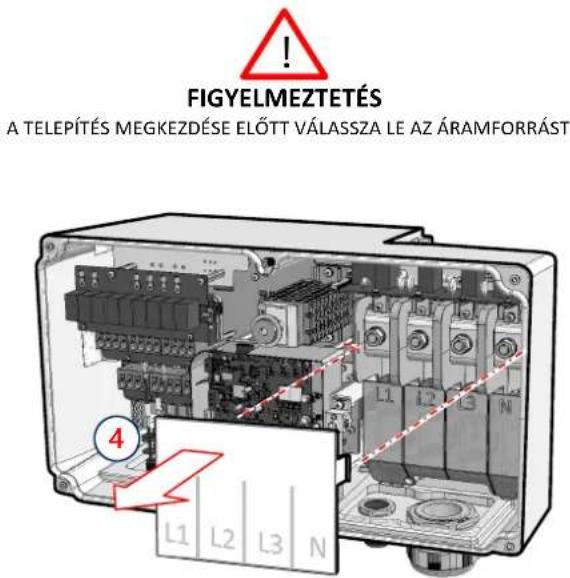

A fedlapok eltávolítása

solaredge

7

① OFF OFF ② ③

FIGYELMEZTETÉS A TELEPÍTÉS MEGKEZDÉSE ELŐTT VÁLASSZA LE AZ ÁRAMFORRÁST 4 L1 L2 L3 N

solaredge

8

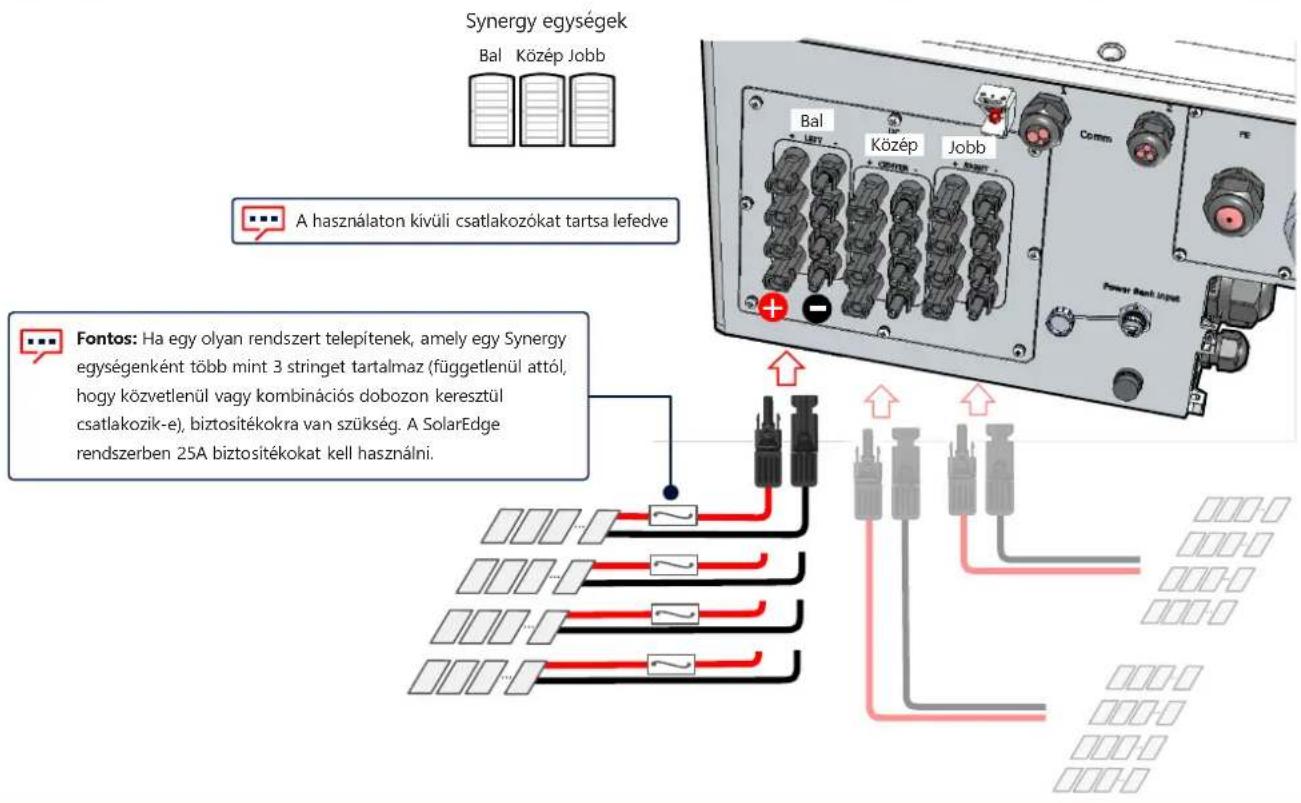

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

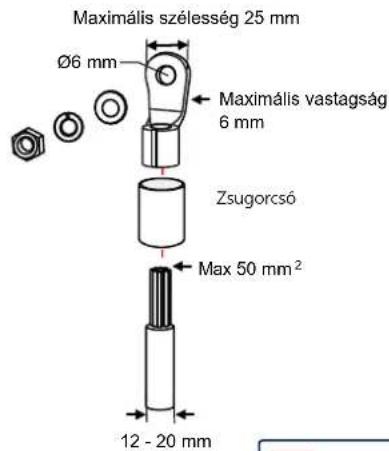

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
• Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

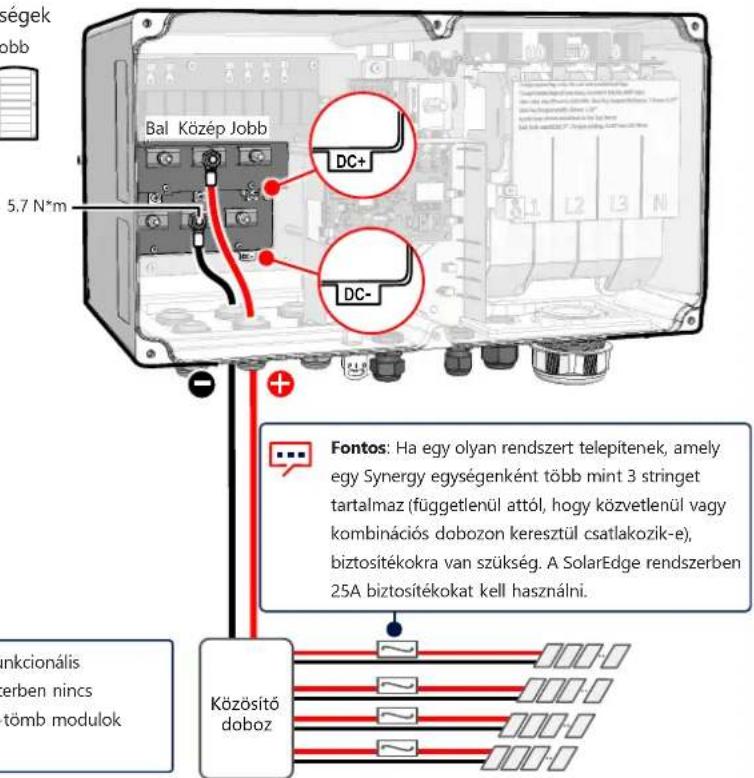

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

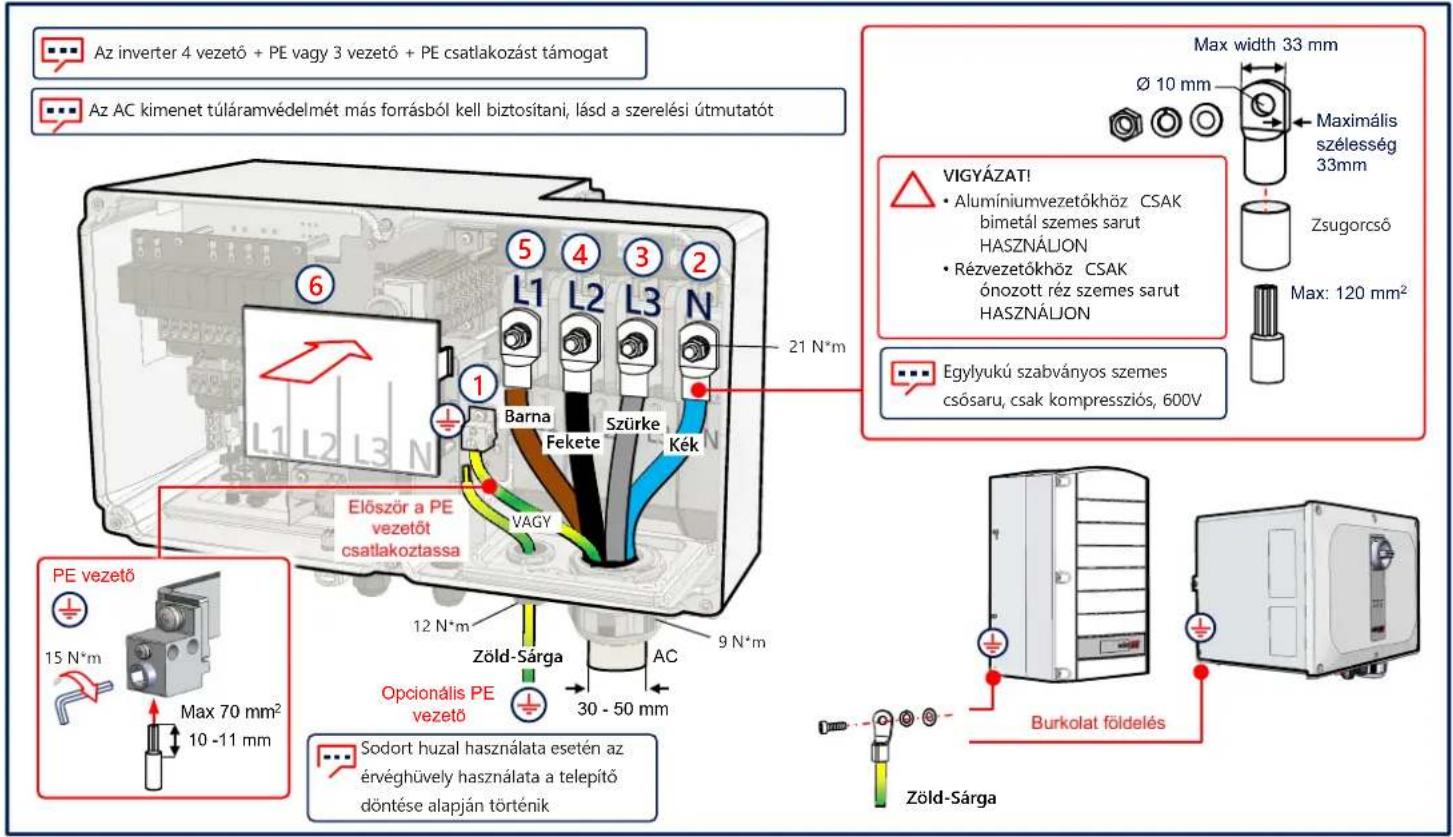

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 4 3 2 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m Zöld-Sárga 9 N*m AC 12 N*m Max 70 mm² 10 -11 mm PE vezető 15 N*m Max 70 mm² Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V Zöld-Sárga Opcionális PE vezető 30 - 50 mm

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- ⑦ ⑤ ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 aolarisat 2 4

L1 L2 L3 N ①

solaredge

15

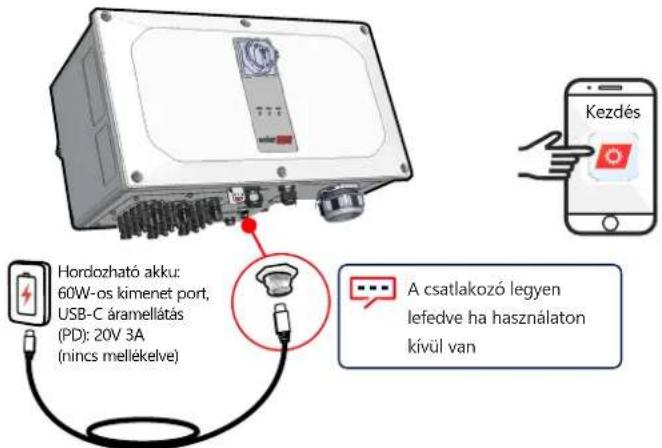

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

solar edge

17

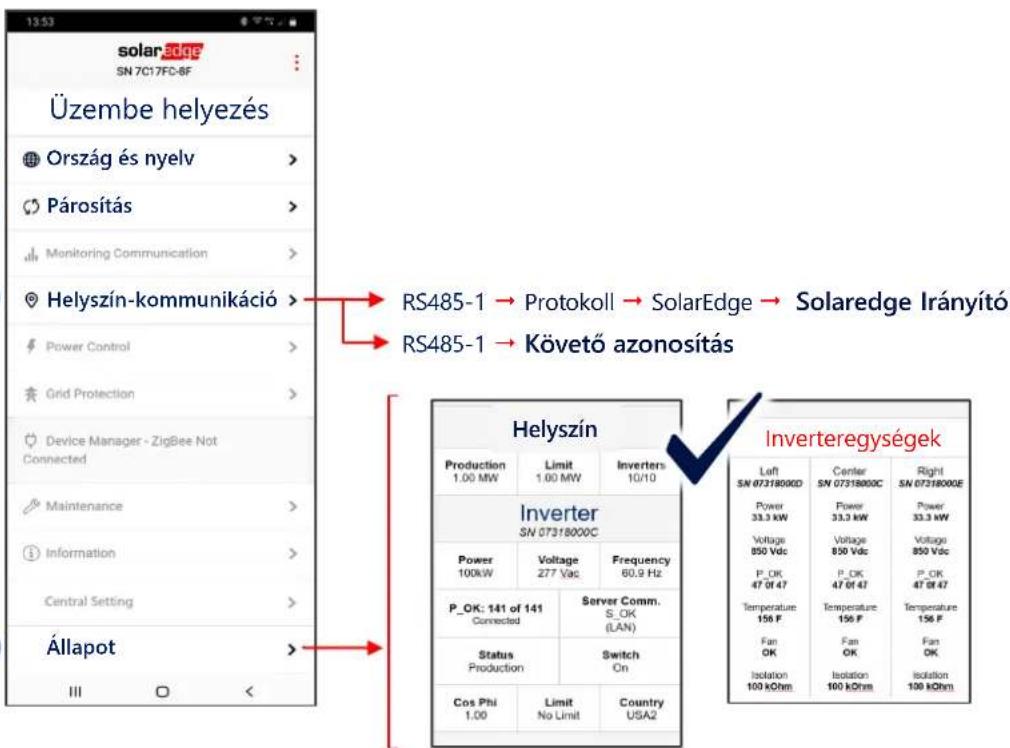

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
