Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE120KRW08IBNQ4
Potenza nominale	120 kW
Tensione di ingresso DC	Fino a 850 Vdc (per unità Synergy)
Numero di ingressi DC	Fino a 3 stringhe per unità Synergy (con fusibili necessari per più di 3)
Tensione di uscita AC	Trifase 277/480 V (esempio USA2) o altro secondo configurazione
Connettività	Ethernet, RS485, Wi-Fi opzionale, rete mobile opzionale
Peso totale	Circa 50 kg (unità sinistra 18 kg, unità centrale 32 kg, unità destra variabile)
Dimensioni (L x H x P)	Circa 100,8 cm × 116,8 cm × 40 cm (installazione orizzontale)
Intervallo di temperatura di funzionamento	-25°C a +60°C (derating sopra i 50°C)
Grado di protezione	IP65 (esterno)
Funzioni principali	Conversione DC/AC, ottimizzatori di potenza integrati, monitoraggio tramite SetApp, gestione delle batterie
Manutenzione e pulizia	Pulire le griglie di ventilazione con un panno asciutto; verificare le connessioni annualmente
Sicurezza	Interruttore DC, interruttore AC, messa a terra obbligatoria, protezione contro le sovratensioni
Ricambi e riparabilità	Sostituzione dei ventilatori e delle unità Synergy da parte di un installatore qualificato
Informazioni generali	Garanzia standard di 12 anni (estensibile), progettazione senza trasformatore

Domande frequenti - SE120KRW08IBNQ4 SolarEdge

Come installare l'ottimizzatore di potenza sul modulo fotovoltaico?

Fissare l'ottimizzatore sotto il modulo utilizzando le viti M6 (9,5 N·m) rispettando le dimensioni: 10 mm di distanza dal telaio e 25 mm per i modelli P860/P960. Collegare prima l'ingresso del modulo, poi l'uscita verso la stringa.

Quali sono le distanze di sicurezza da rispettare intorno all'inverter?

Lasciare uno spazio libero di almeno 10 cm sopra, 40 cm sotto, 15 cm a sinistra e 5 cm a destra. All'esterno, prevedere 20 cm aggiuntivi nelle regioni calde. L'area davanti all'inverter deve essere libera per almeno 1 metro.

Come collegare le stringhe PV all'inverter?

Collegare le stringhe agli ingressi DC delle unità Synergy (sinistra, centrale, destra). Per più di 3 stringhe per unità, installare fusibili da 25 A. Utilizzare capicorda bimetallici per alluminio o in rame stagnato per rame, con una coppia di serraggio di 4 N·m.

Come collegare il cavo AC?

Collegare i fili L1, L2, L3, N e PE (verde/giallo) al morsettiera. Coppia di serraggio: 21 N·m per le fasi, 12 N·m per il PE. Utilizzare capicorda a compressione standard 600 V. Il filo di terra deve essere collegato per primo.

Come configurare la comunicazione con la piattaforma di supervisione?

Collegare il cavo Ethernet alla porta COMM 1 (5,5 N·m). Per RS485, utilizzare un cavo schermato a 3 fili (CAT6) sulla morsettiera COMM 2. Configurare il protocollo RS485-1 in modalità SolarEdge Master dall'interfaccia SetApp.

Come effettuare la messa in servizio senza collegamento AC?

Scaricare l'applicazione SolarEdge SetApp. Portare l'interruttore DC su ON, collegare una batteria esterna (porta 60 W) o un alimentatore USB-C (20V/3A) per alimentare l'inverter, quindi seguire le istruzioni SetApp.

Cosa significano i LED sull'inverter?

Verde: produzione attiva. Blu: alimentazione AC presente ma nessuna produzione. Rosso: errore di sistema. Il LED COMM (blu lampeggiante) indica comunicazione attiva con la supervisione.

Come sostituire una ventola difettosa?

Spegnere l'alimentazione AC e DC, attendere 5 minuti. Rimuovere il coperchio, scollegare il connettore della ventola, svitarla e installare quella nuova. Richiudere e riaccendere. Solo un installatore qualificato deve eseguire questa operazione.

Quali sono i criteri di derating termico?

L'inverter riduce la potenza se la temperatura interna supera i 50°C. Sopra i 60°C, si ferma. Assicurare una ventilazione sufficiente e rispettare le distanze consigliate per evitare il surriscaldamento.

Dove trovare l'assistenza tecnica per questo prodotto?

Contattare il supporto SolarEdge tramite il sito ufficiale: https://www.solaredge.com/service/support. Preparare il numero di serie e la configurazione del sito per un aiuto più rapido.

MANUALE UTENTE SE120KRW08IBNQ4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxlxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

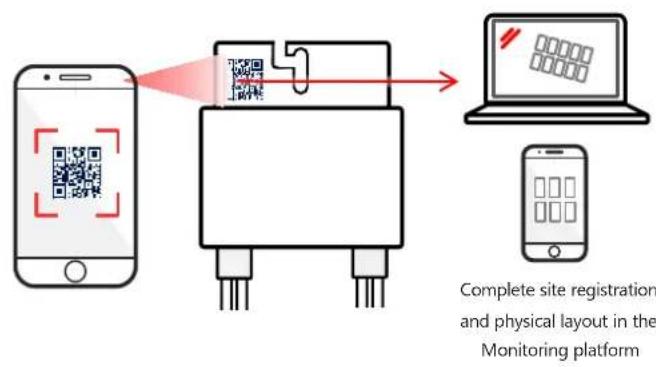

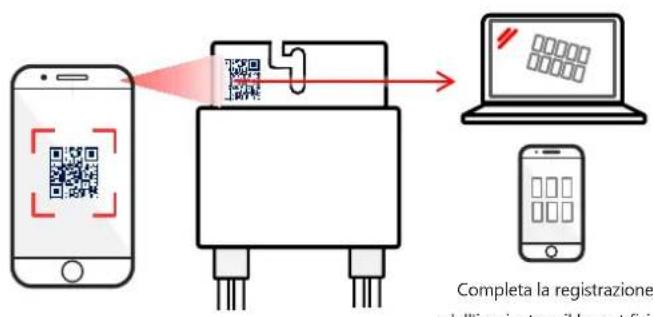

Scansiona il codice QR usando Mapper

4

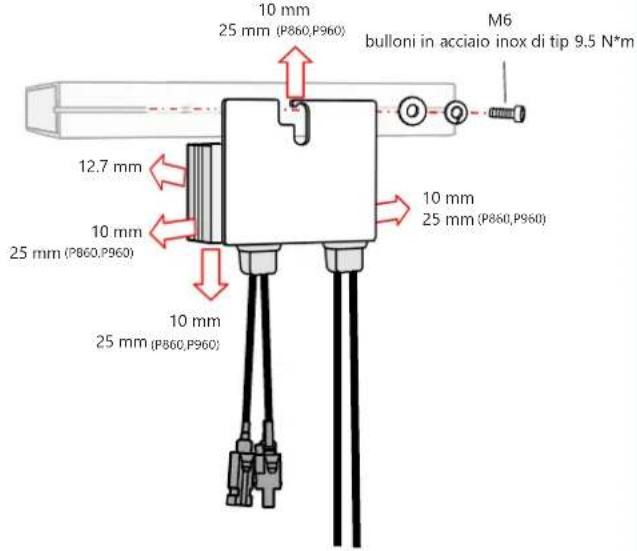

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

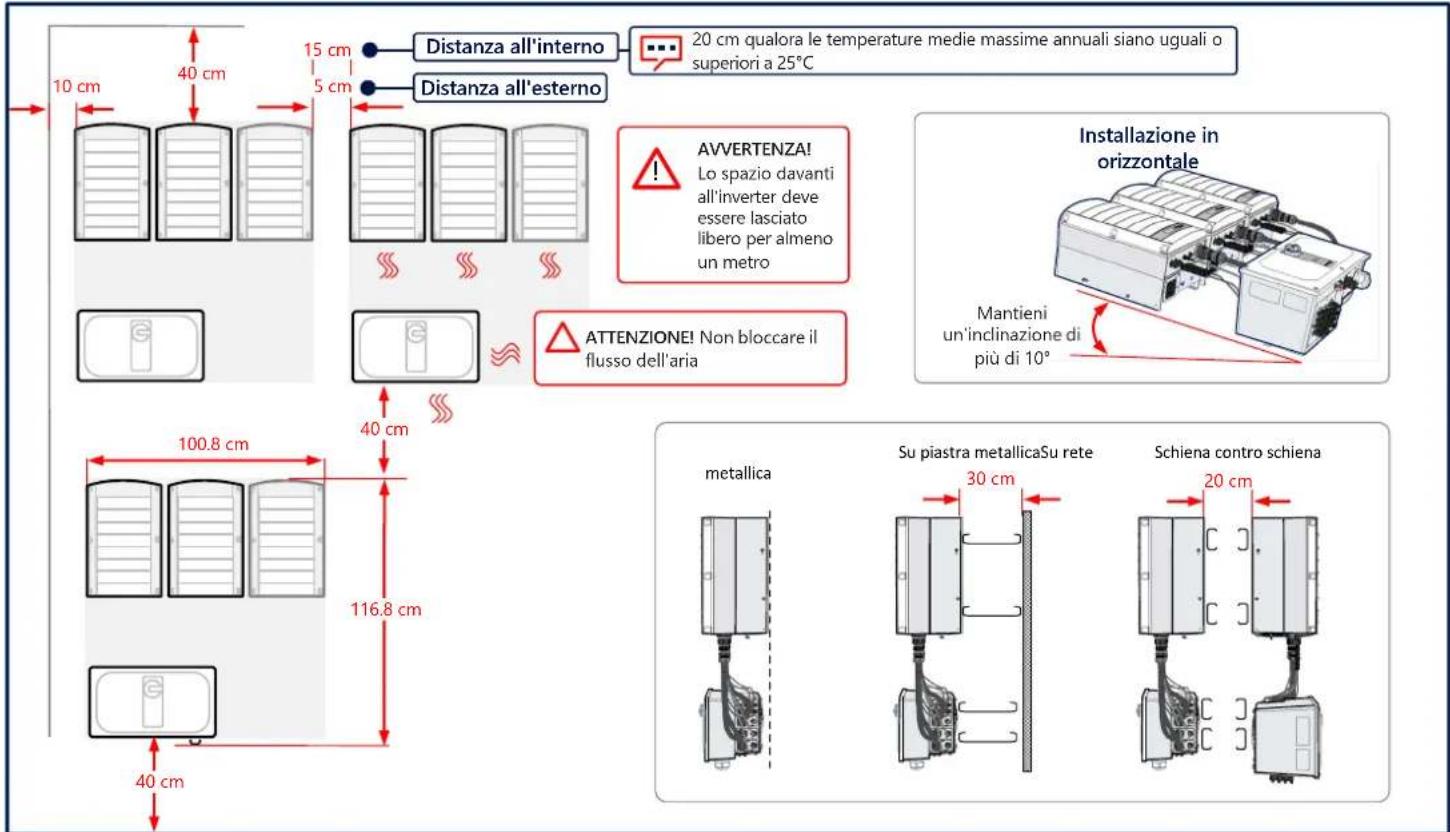

Distanze da rispettare

solaredge

3

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

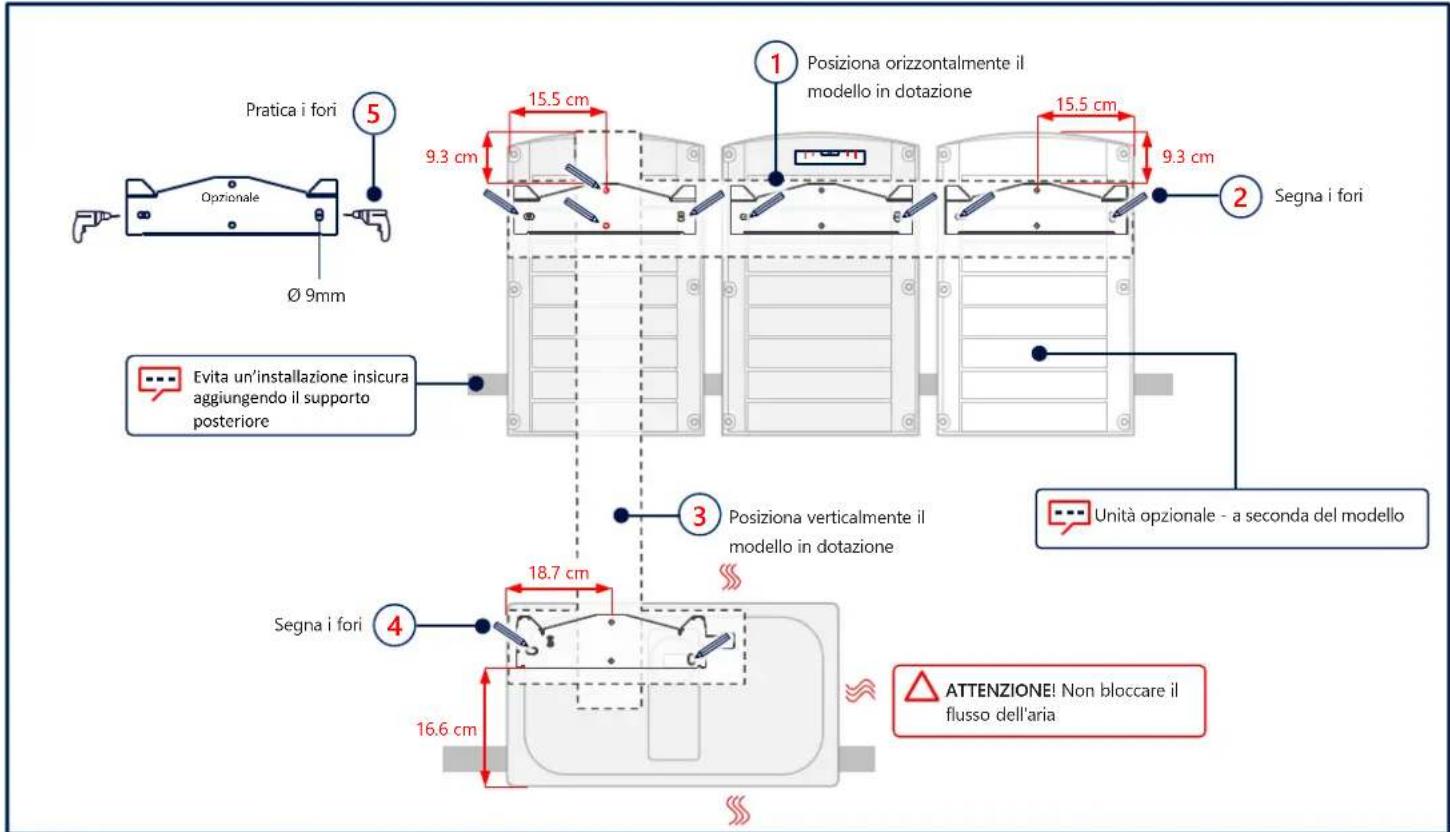

Segna e pratica i fori

Pratica i fori 5 Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria Unità opzionale - a seconda del modello

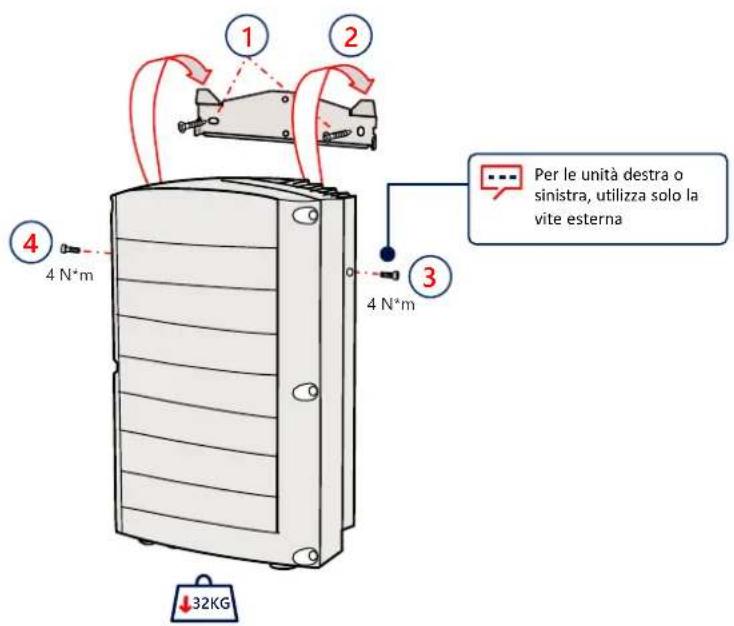

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m 7.7.7 solar ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

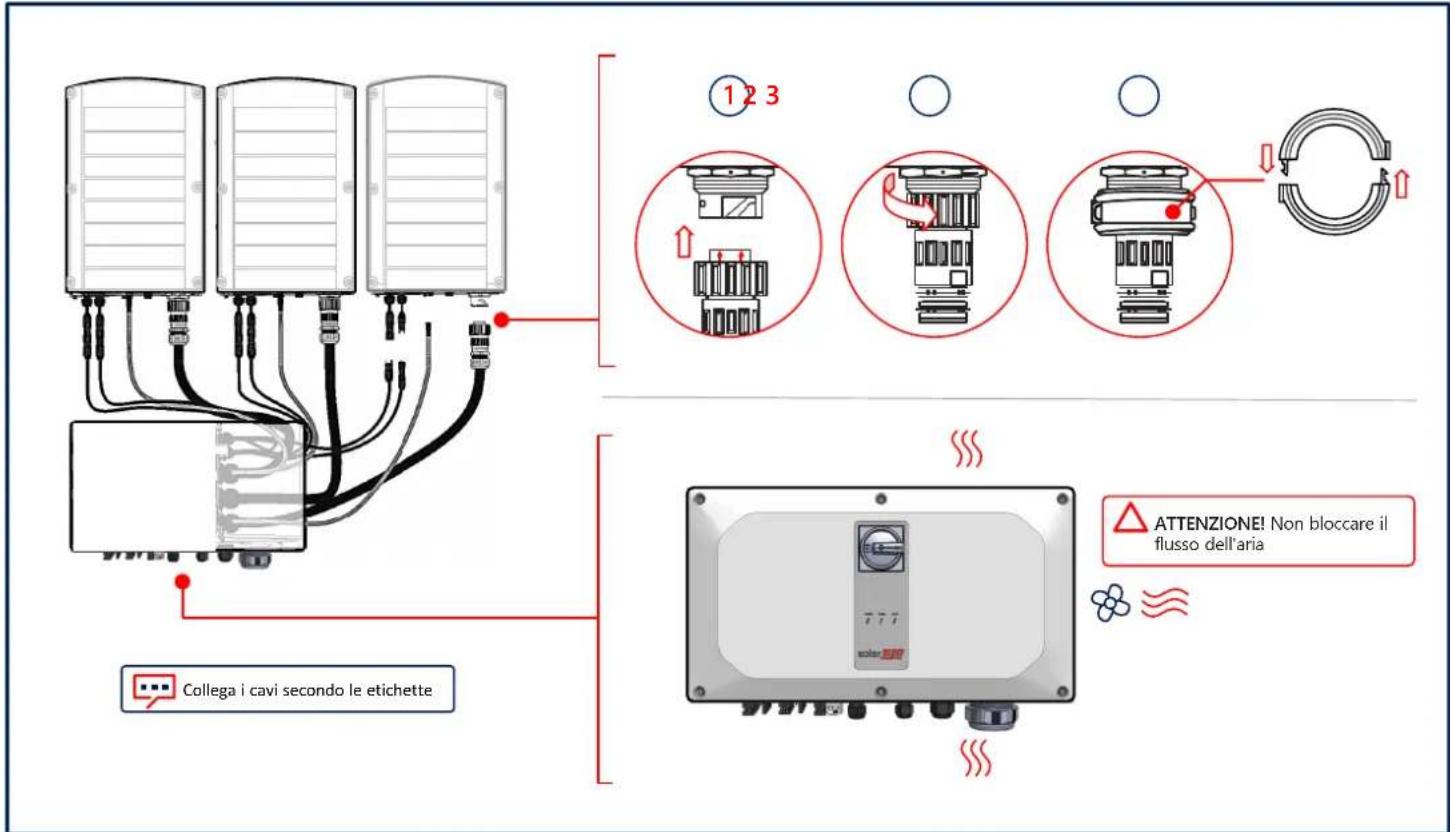

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

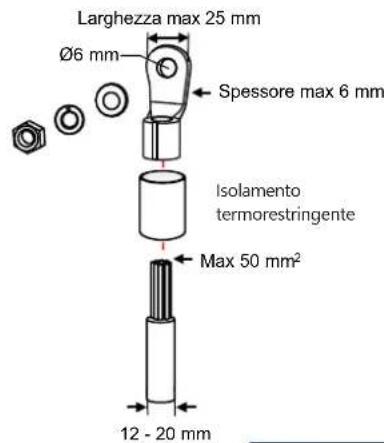

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

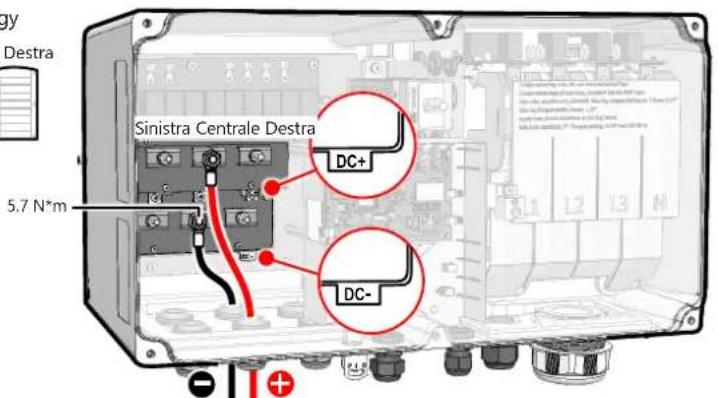

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- 5,7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

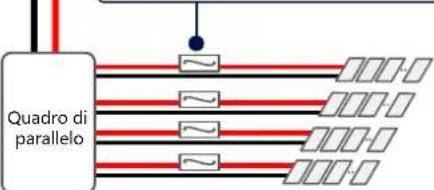

Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Quadro di parallelo

solar edge

9

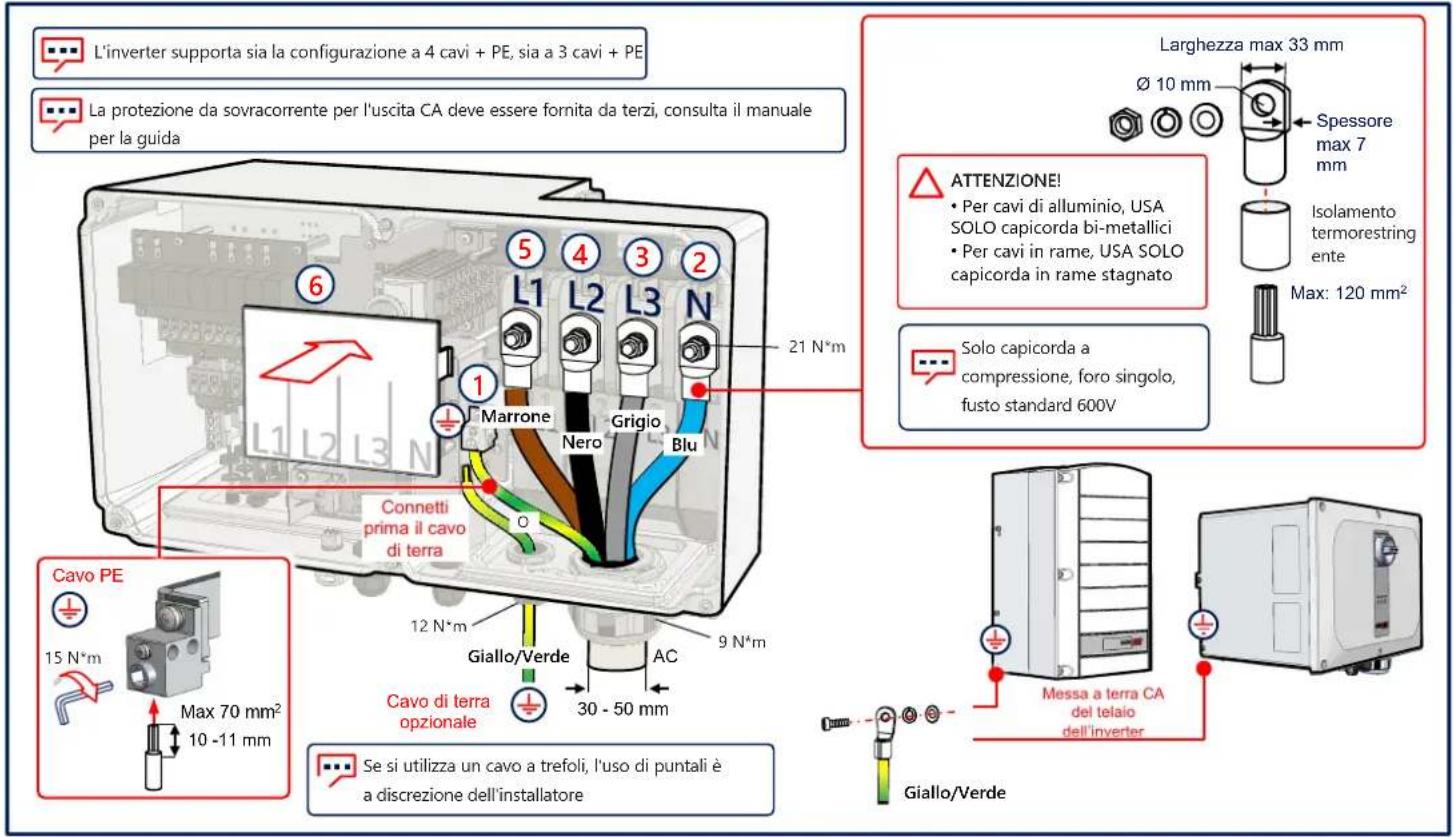

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

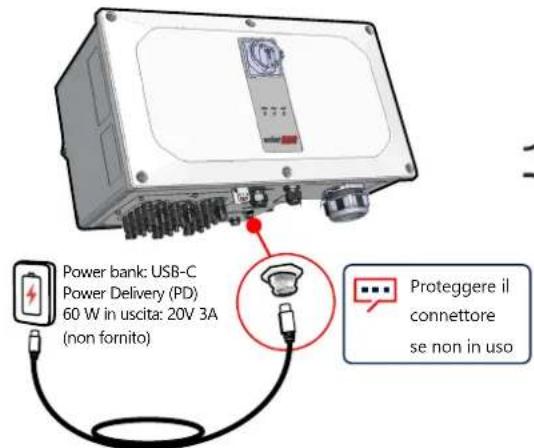

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solar edge

17

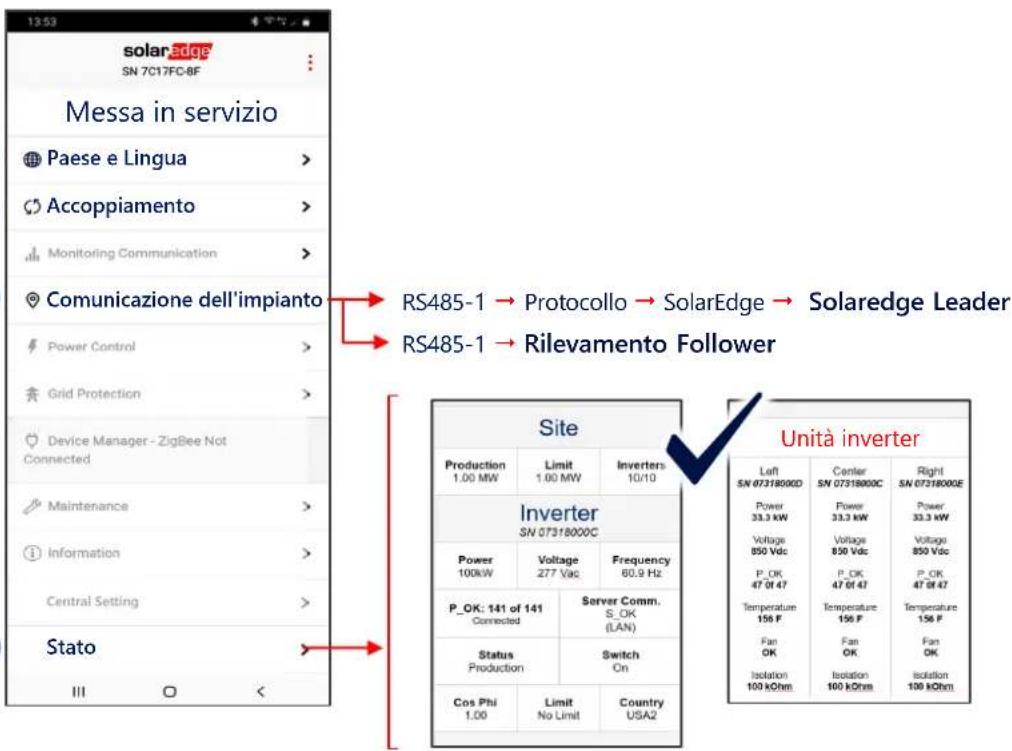

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
