SE66.6KRW00IBPM4 - Inverter elettrico SolarEdge - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico trifase
Marca	SolarEdge
Modello	SE66.6KRW00IBPM4
Tecnologia	Synergy (inverter modulare)
Potenza nominale	66,6 kW
Numero di fasi	Trifase
Tensione di ingresso DC max	1000 V
Tensione di uscita AC	400 V (3 fasi + N + PE)
Frequenza di uscita	50/60 Hz
Peso (unità principale)	Circa 32 kg
Dimensioni (L × A × P)	Circa 1000 × 700 × 300 mm
Grado di protezione	IP65 (uso esterno)
Intervallo di temperatura	-40 °C a +60 °C
Connettività	Ethernet, RS485, Wi-Fi (opzionale), modem mobile (opzionale)
Display	LED indicatori: alimentazione (verde), comunicazione (blu), errore (rosso)
Installazione	A parete, interna o esterna con spazio libero
Sicurezza	Interruttore DC, protezione contro le sovratensioni, messa a terra funzionale
Utilizzo	Sistemi fotovoltaici con ottimizzatori di potenza SolarEdge
Garanzia	12 anni (standard SolarEdge)
Manutenzione	Pulizia delle griglie di aerazione, verifica dei collegamenti
Accessori inclusi	Cavi di interconnessione, guida di installazione rapida

Domande frequenti - SE66.6KRW00IBPM4 SolarEdge

Come installare l'inverter SolarEdge SE66.6K?

L'installazione deve essere eseguita da un professionista. Fissare l'inverter al muro utilizzando la dima fornita, rispettando gli spazi liberi (≥10 cm sopra, ≥40 cm sotto, ≥15 cm a destra/sinistra, ≥5 cm davanti). Collegare prima i cavi DC degli ottimizzatori, poi il cavo AC e la terra. Utilizzare SolarEdge SetApp per la messa in servizio.

Cosa significano i LED sull'inverter?

Il LED verde significa che il sistema produce elettricità. Il LED blu indica che l'inverter è in comunicazione con la piattaforma di supervisione. Il LED rosso segnala un errore di sistema. Se il LED di alimentazione (verde) è acceso ma non c'è produzione, l'inverter è sotto tensione ma non produce (es. in attesa di condizioni solari).

Come collegare le stringhe PV a questo inverter?

Collegare ciascuna stringa PV agli ingressi DC della corrispondente unità Synergy (sinistra, centro, destra). Rispettare la polarità (DC+, DC-). Per più di 3 stringhe per unità, utilizzare fusibili da 25 A. Con fili in alluminio, utilizzare solo capicorda bimetallici; con rame, capicorda in rame stagnato.

Come eseguire la messa in servizio con SolarEdge SetApp?

Scaricare l'applicazione SolarEdge SetApp sul proprio smartphone. Portare l'interruttore DC su ON. Connettersi all'inverter tramite Wi-Fi o Ethernet (o USB-C per una pre-messa in servizio). Seguire i passaggi: scelta del paese, abbinamento degli ottimizzatori, configurazione della comunicazione e dei limiti di potenza.

Come collegare più inverter in RS485?

Utilizzare la porta COMM 2 di ciascun inverter. Collegare un cavo schermato a doppino intrecciato a 3 fili (G, A+, B-). Configurare il primo inverter come master (SW1 in posizione ↑) e i successivi come slave (SW1 in posizione ↓). La terminazione di linea è automatica.

Quali sono le distanze necessarie attorno all'inverter?

In interno: almeno 10 cm sopra, 40 cm sotto, 15 cm ai lati e 5 cm davanti. In esterno: tenere un metro davanti all'inverter. Nelle regioni calde (media annuale ≥25°C), prevedere 20 cm aggiuntivi sopra. Non bloccare mai il flusso d'aria.

Come risolvere un errore segnalato dal LED rosso?

Consultare l'interfaccia SetApp o la piattaforma di supervisione per identificare il codice di errore. Verificare i collegamenti DC e AC, la presenza di tensione di rete e lo stato degli ottimizzatori. Riavviare l'inverter spegnendo e riaccendendo l'alimentazione DC e AC (attendere 5 minuti). Se l'errore persiste, contattare il supporto tecnico SolarEdge.

Come pulire l'inverter SolarEdge?

Prima scollegare l'alimentazione AC e DC. Utilizzare un panno morbido e asciutto per pulire l'involucro esterno. Per le griglie di aerazione, è possibile utilizzare un aspirapolvere con spazzola morbida. Non utilizzare mai acqua, solventi o prodotti abrasivi. Verificare i collegamenti e serrare le viti se necessario.

Posso utilizzare fili in alluminio per il collegamento AC?

Sì, ma solo con capicorda bimetallici adatti. Per fili in rame, utilizzare capicorda in rame stagnato. Assicurarsi che i capicorda siano ben crimpati e che sia applicato l'isolante termoretraibile. La coppia di serraggio raccomandata è di 9,5 N·m per i collegamenti DC e 12 N·m per la terra AC.

Qual è la garanzia dell'inverter SE66.6K?

La garanzia standard SolarEdge per questo inverter trifase è di 12 anni. Copre i difetti di fabbricazione e dei materiali. È possibile sottoscrivere un'estensione di garanzia. Conservare la prova d'acquisto e installare l'apparecchio secondo le istruzioni per mantenere la garanzia.

MANUALE UTENTE SE66.6KRW00IBPM4 SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

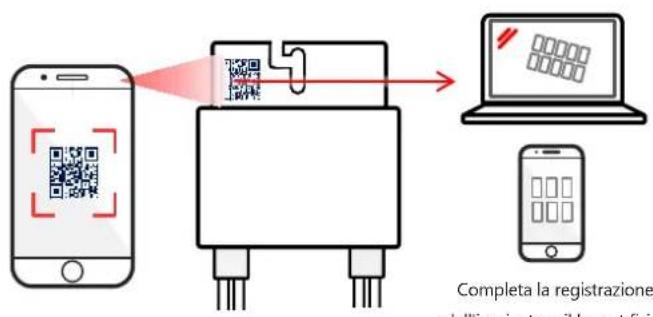

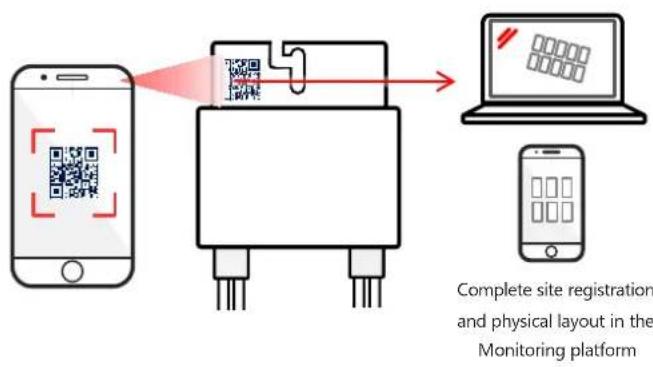

Scansiona il codice QR usando Mapper

4

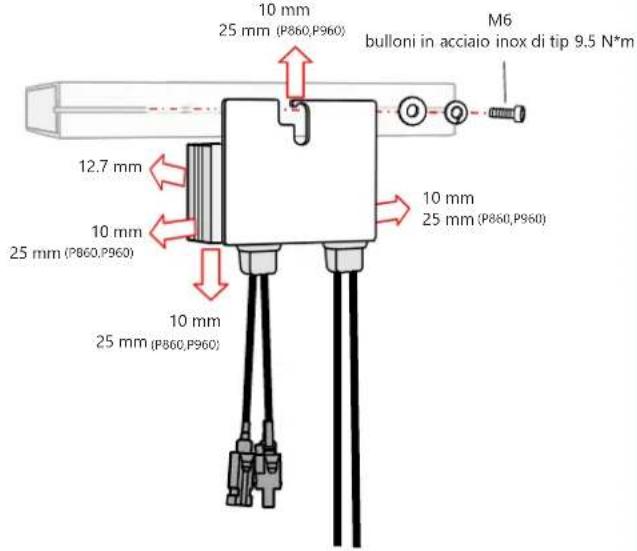

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

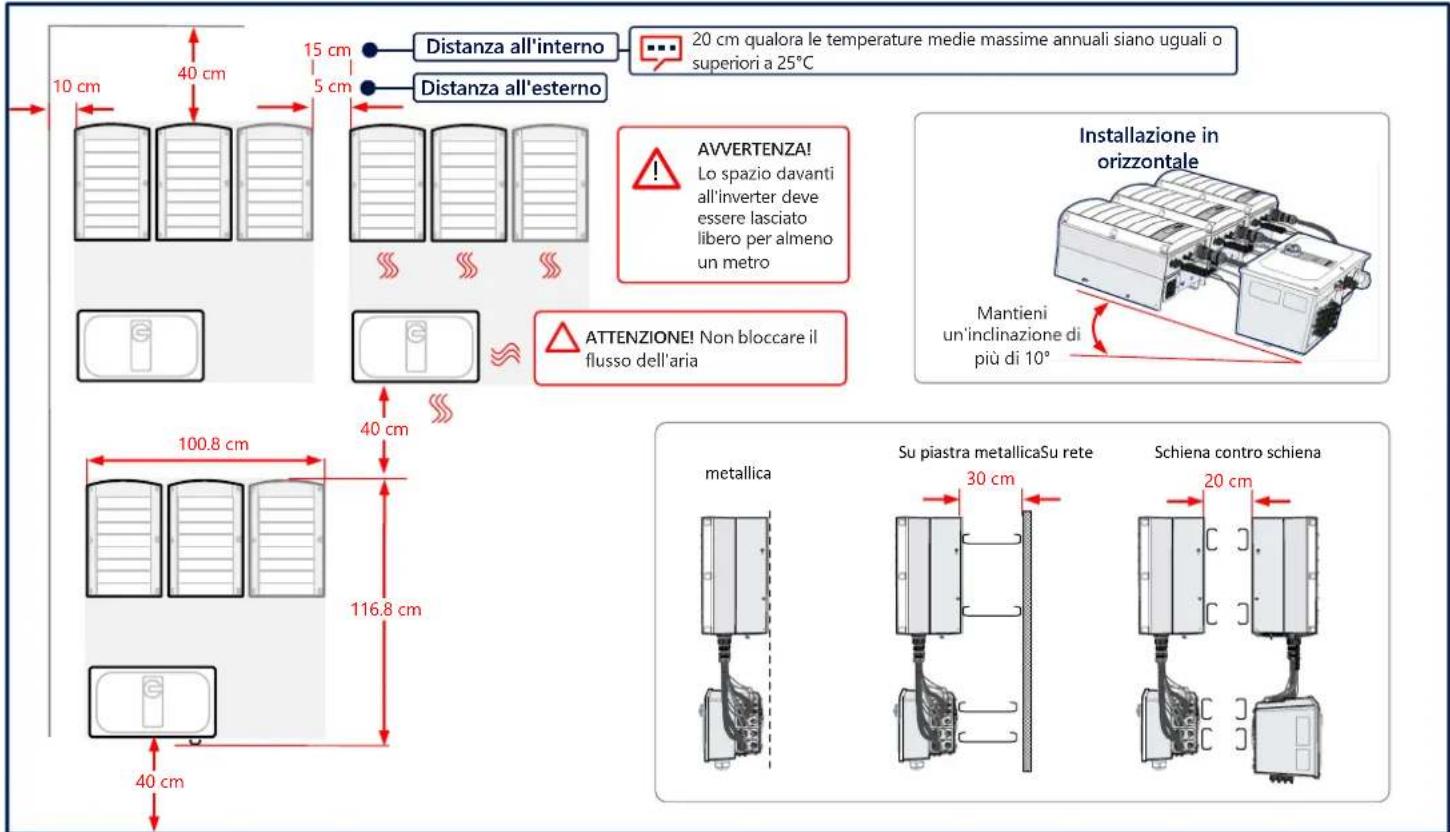

Distanze da rispettare

solaredge

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

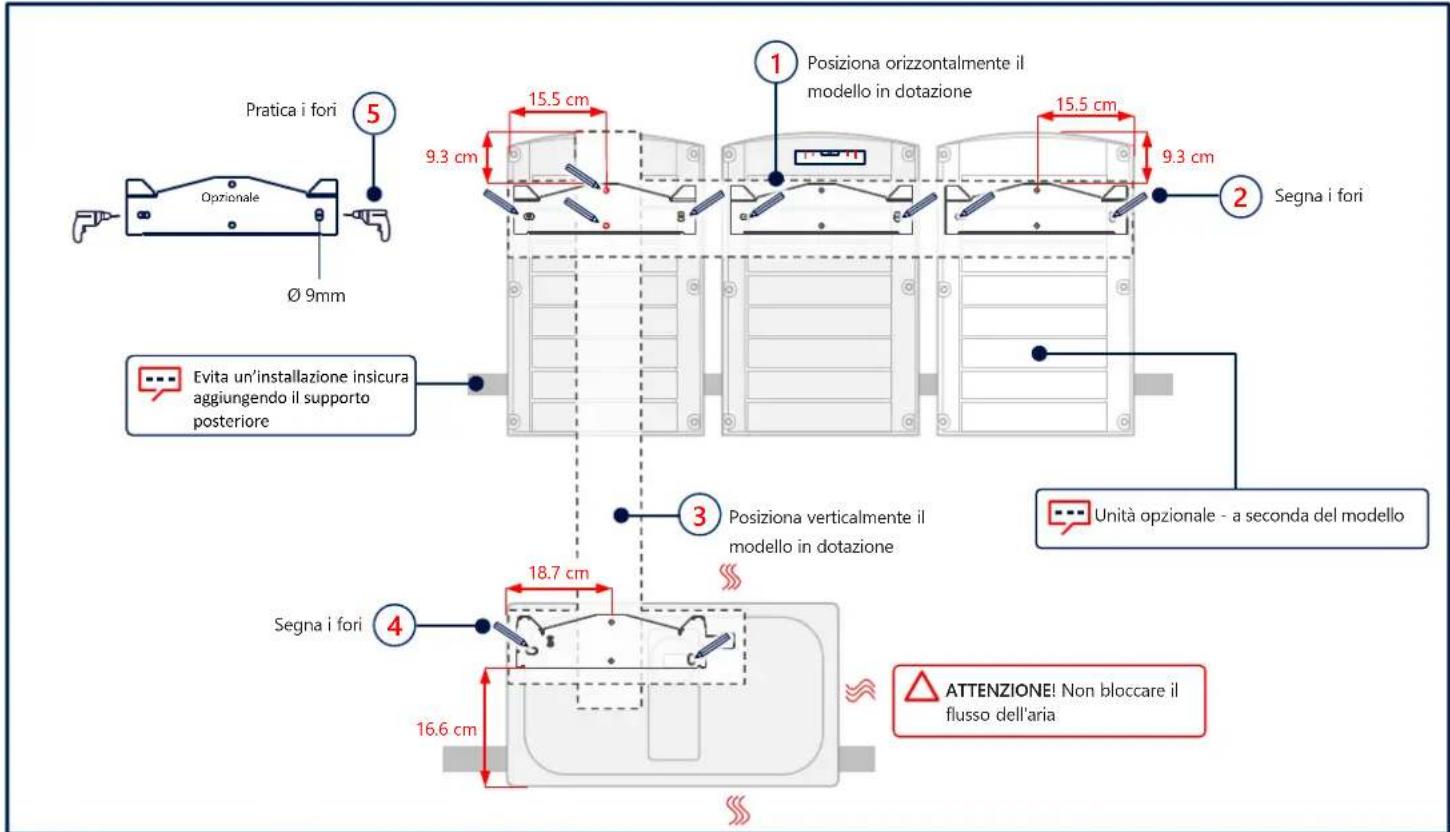

Segna e pratica i fori

Pratica i fori 5 Ozionale Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori 2 Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Unità opzionale - a seconda del modello Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria

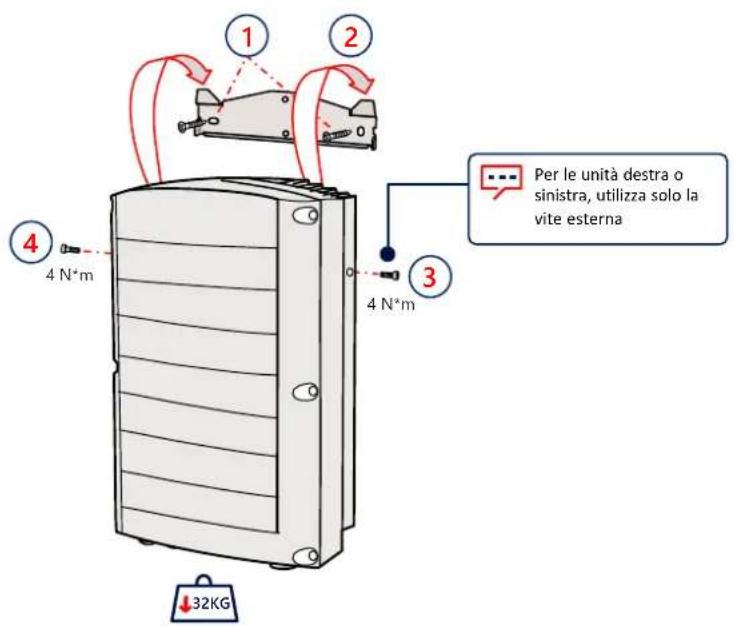

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

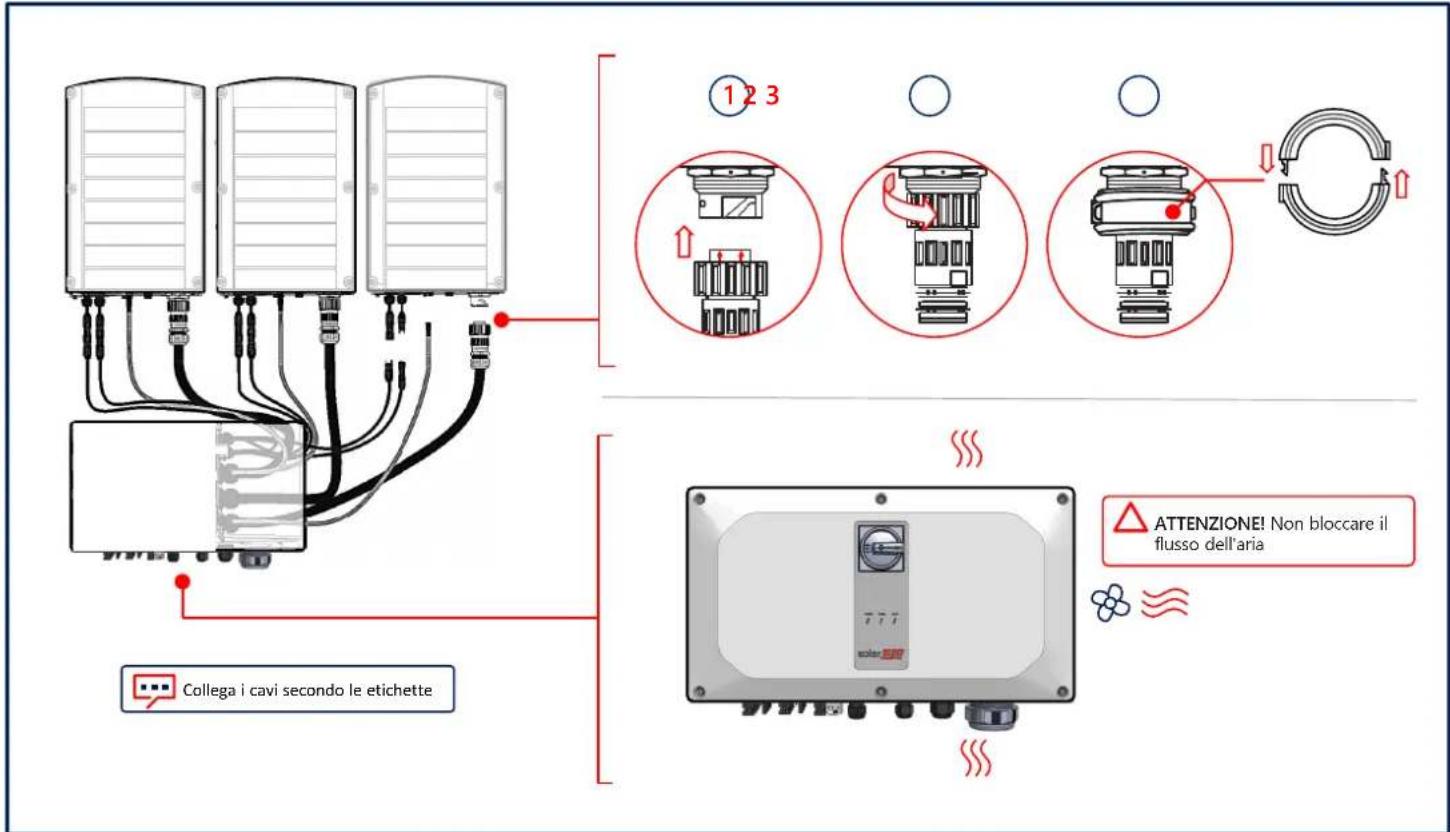

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

ATTENZIONE!

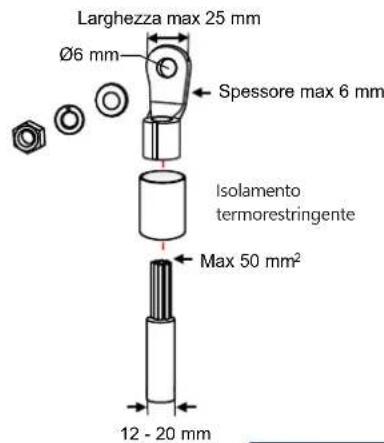

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

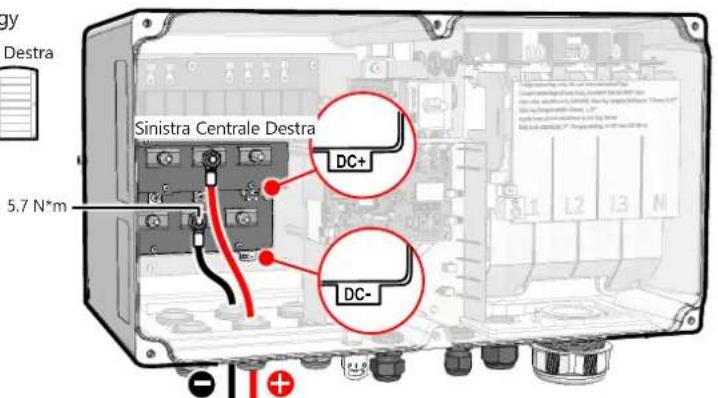

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- 5,7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

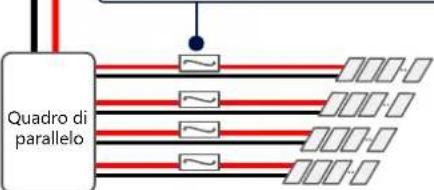

Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Quadro di parallelo

solar edge

9

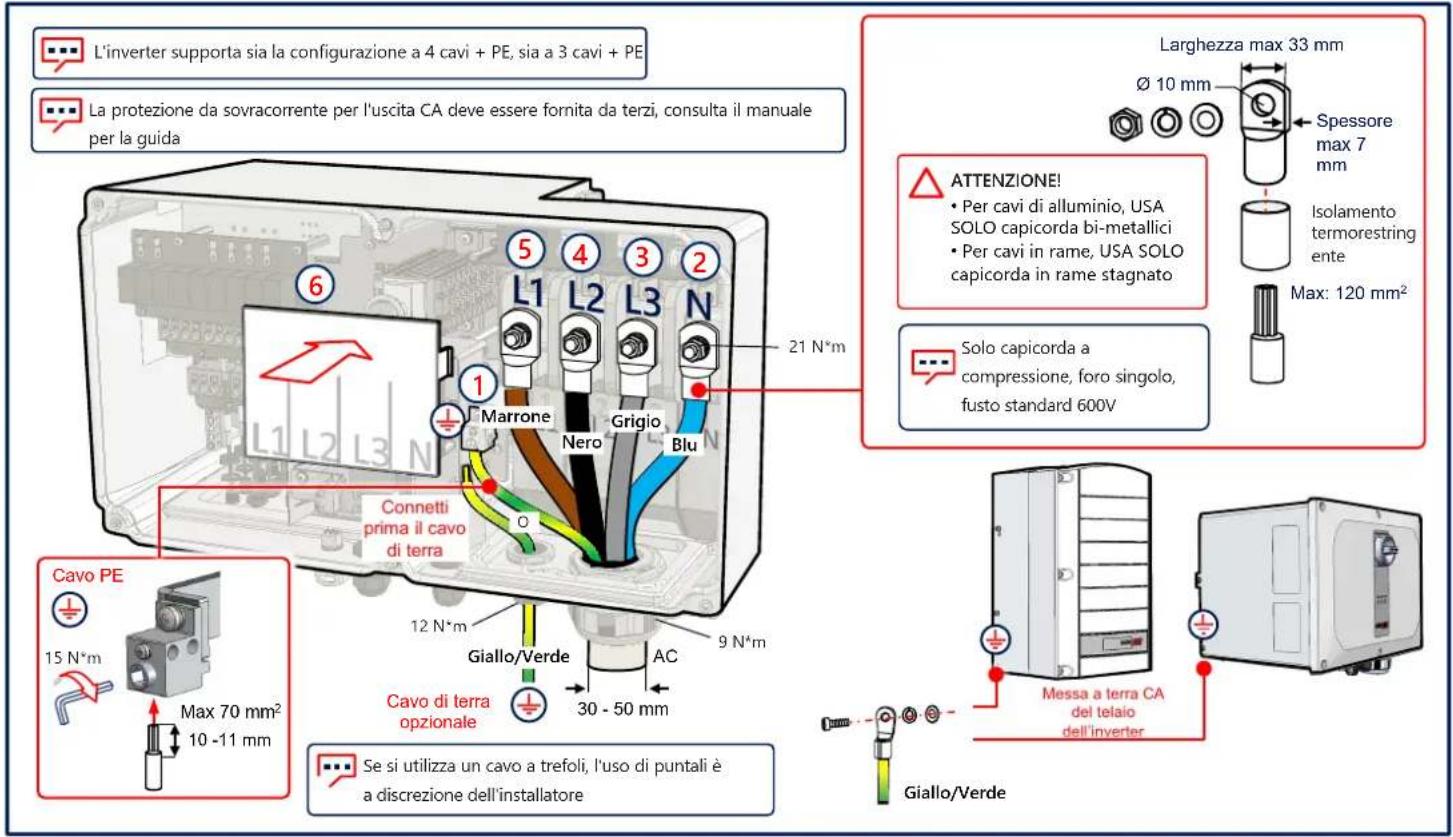

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

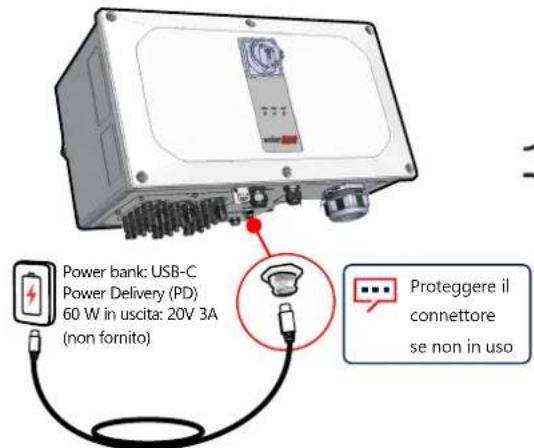

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

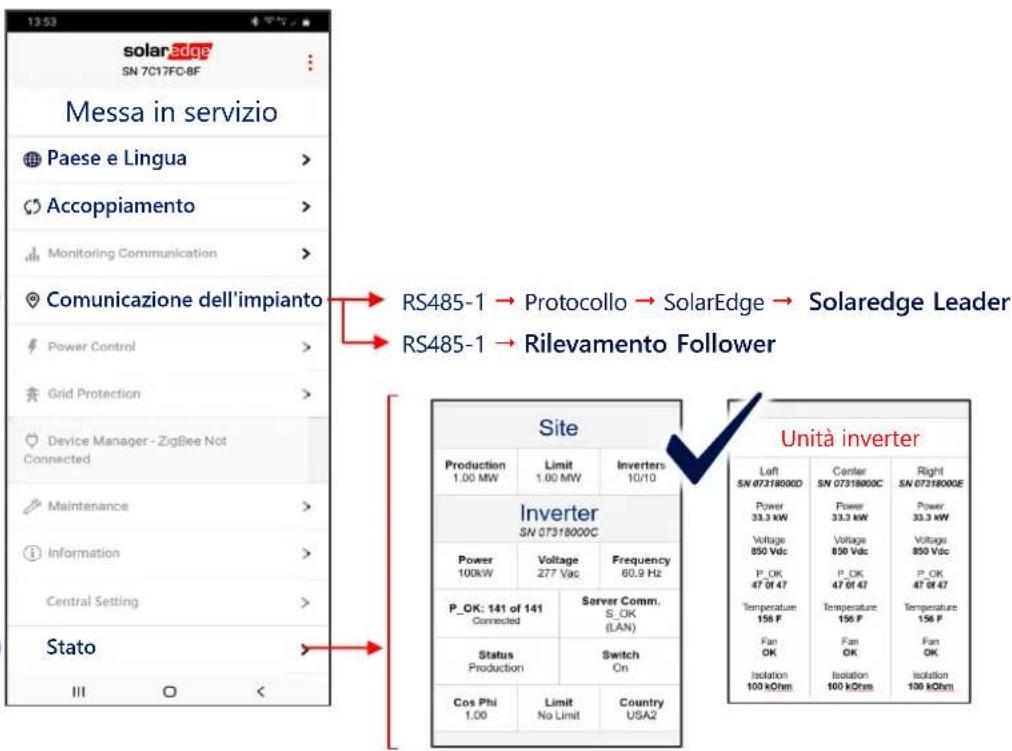

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
