SE66.6KRW00IBPM4 - Inversor eléctrico SolarEdge - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor eléctrico trifásico
Marca	SolarEdge
Modelo	SE66.6KRW00IBPM4
Tecnología	Synergy (inversor modular)
Potencia nominal	66,6 kW
Número de fases	Trifásico
Tensión de entrada DC máx.	1000 V
Tensión de salida AC	400 V (3 fases + N + PE)
Frecuencia de salida	50/60 Hz
Peso (unidad principal)	Aproximadamente 32 kg
Dimensiones (L × A × P)	Aproximadamente 1000 × 700 × 300 mm
Índice de protección	IP65 (uso exterior)
Rango de temperatura	-40 °C a +60 °C
Conectividad	Ethernet, RS485, Wi-Fi (opcional), módem móvil (opcional)
Pantalla	Indicadores LED: alimentación (verde), comunicación (azul), error (rojo)
Instalación	Montaje mural, interior o exterior con espacio libre
Seguridad	Interruptor DC, protección contra sobretensiones, puesta a tierra funcional
Uso	Sistemas fotovoltaicos con optimizadores de potencia SolarEdge
Garantía	12 años (estándar SolarEdge)
Mantenimiento	Limpieza de las rejillas de ventilación, verificación de las conexiones
Accesorios incluidos	Cables de interconexión, guía de instalación rápida

Preguntas frecuentes - SE66.6KRW00IBPM4 SolarEdge

¿Cómo instalar el inversor SolarEdge SE66.6K?

La instalación debe ser realizada por un profesional. Fije el inversor a la pared con la plantilla suministrada, respetando los espacios libres (≥10 cm arriba, ≥40 cm abajo, ≥15 cm a derecha/izquierda, ≥5 cm al frente). Conecte primero los cables DC de los optimizadores, luego el cable AC y la tierra. Use SolarEdge SetApp para la puesta en marcha.

¿Qué significan los indicadores LED del inversor?

El indicador verde significa que el sistema está generando electricidad. El indicador azul indica que el inversor está en comunicación con la plataforma de supervisión. El indicador rojo señala un error del sistema. Si el LED de alimentación (verde) está encendido pero no hay producción, el inversor está energizado pero no produce (ej. esperando condiciones solares).

¿Cómo conectar las cadenas fotovoltaicas a este inversor?

Conecte cada cadena PV a las entradas DC de la unidad Synergy correspondiente (izquierda, centro, derecha). Respete la polaridad (DC+, DC-). Para más de 3 cadenas por unidad, use fusibles de 25 A. Con cables de aluminio, use solo terminales bimetálicos; con cobre, terminales de cobre estañado.

¿Cómo realizar la puesta en marcha con SolarEdge SetApp?

Descargue la aplicación SolarEdge SetApp en su teléfono inteligente. Ponga el interruptor DC en ON. Conéctese al inversor mediante Wi-Fi o Ethernet (o USB-C para una puesta en marcha previa). Siga los pasos: selección del país, emparejamiento de los optimizadores, configuración de la comunicación y límites de potencia.

¿Cómo conectar varios inversores en RS485?

Use el puerto COMM 2 de cada inversor. Conecte un cable blindado de pares trenzados de 3 hilos (G, A+, B-). Configure el primer inversor como maestro (SW1 en posición ↑) y los siguientes como esclavos (SW1 en posición ↓). La terminación de línea es automática.

¿Cuáles son los espacios necesarios alrededor del inversor?

En interiores: al menos 10 cm arriba, 40 cm abajo, 15 cm a los lados y 5 cm al frente. En exteriores: mantenga un metro frente al inversor. En regiones cálidas (promedio anual ≥25°C), prevea 20 cm adicionales arriba. Nunca bloquee el flujo de aire.

¿Cómo solucionar un error indicado por el indicador rojo?

Consulte la interfaz SetApp o la plataforma de supervisión para identificar el código de error. Verifique las conexiones DC y AC, la presencia de tensión de red y el estado de los optimizadores. Reinicie el inversor desconectando y restableciendo la alimentación DC y AC (espere 5 minutos). Si el error persiste, contacte al soporte técnico de SolarEdge.

¿Cómo limpiar el inversor SolarEdge?

Desconecte primero la alimentación AC y DC. Use un paño suave y seco para limpiar la carcasa exterior. Para las rejillas de ventilación, se puede usar una aspiradora con cepillo suave. Nunca use agua, disolventes ni productos abrasivos. Verifique las conexiones y apriete los tornillos si es necesario.

¿Puedo usar cables de aluminio para la conexión AC?

Sí, pero solo con terminales bimetálicos adecuados. Para cables de cobre, use terminales de cobre estañado. Asegúrese de que los terminales estén bien engarzados y que se aplique el aislante termorretráctil. El par de apriete recomendado es de 9,5 N·m para las conexiones DC y 12 N·m para la tierra AC.

¿Cuál es la garantía del inversor SE66.6K?

La garantía estándar de SolarEdge para este inversor trifásico es de 12 años. Cubre defectos de fabricación y materiales. Se puede contratar una extensión de garantía. Conserve el comprobante de compra e instale el aparato según las instrucciones para mantener la garantía.

MANUAL DE USUARIO SE66.6KRW00IBPM4 SolarEdge

Inversor trifásico con tecnología Synergy

Guía rápida de instalación

PN: SExxK-xxxxlxxxx

Para Europa, Asia Pacífico y Sudáfrica Versión 1.3

Leyenda

NOTA

Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.

¡PRECAUCIÓN!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.

¡ADVERTENCIA!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo.

Instalación de los optimizadores de potencia

1→2→3→4→5→6

solaredge

1

1

Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

Descargar

[NO TEXT]

[NO TEXT]

solar edge

1 Instalación de los optimizadores de potencia

Completer el registro y layo («Procedar el registro y layo»)

Completar el registro y layout físico de la planta en el portal de monitorización

4

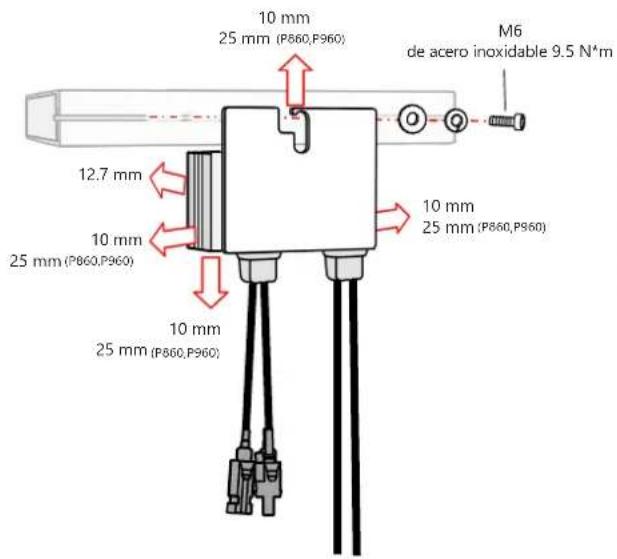

Instalación del optimizador de potencia

10 mm 25 mm (P860,P960) M6 de acero inoxidable 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalación de los optimizadores de potencia

solaredge

2

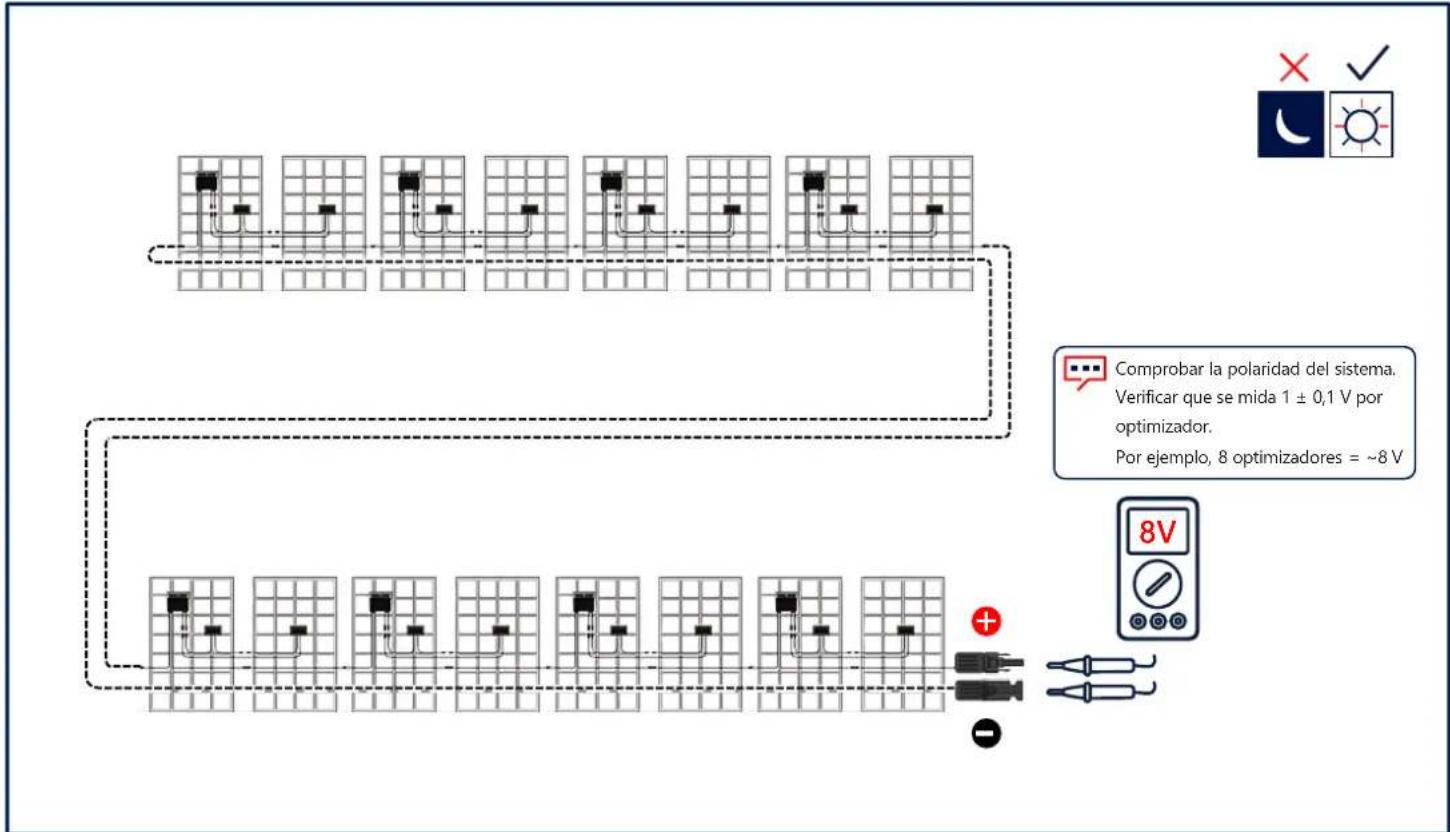

Conexión del sistema de FV

Comprobar la polaridad del sistema. Verificar que se mida 1 ± 0,1 V por optimizador. Por ejemplo, 8 optimizadores = ~8 V

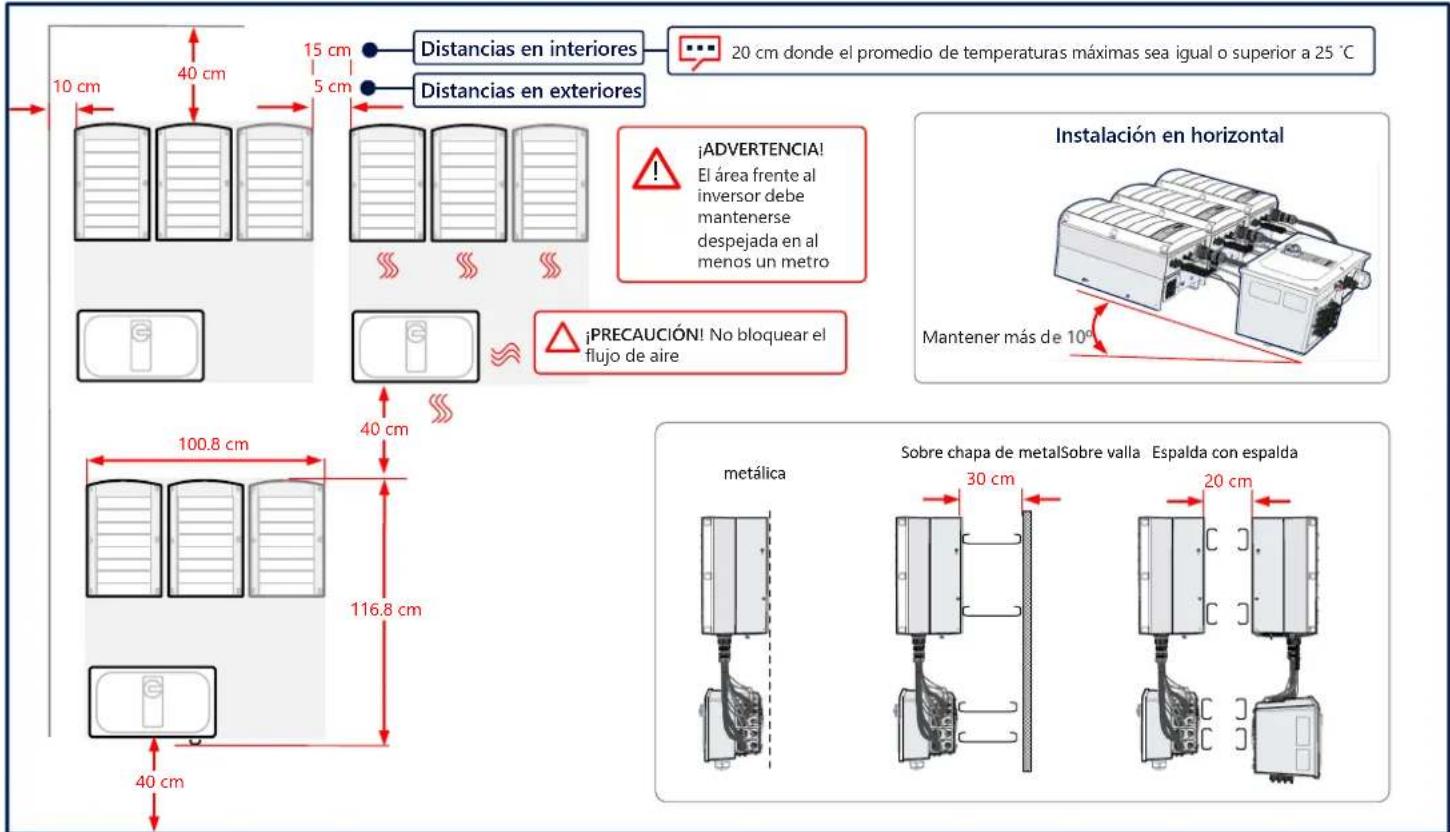

Mantener las distancias

solaredge

3

Distancias en interiores 20 cm donde el promedio de temperaturas máximas sea igual o superior a 25 °C Distancias en exteriores 10 cm 40 cm 15 cm 5 cm ¡ADVERTENCIA! El área frente al inversor debe mantenerse despejada en al menos un metro ¡PRECAUCIÓN! No bloquear el flujo de aire Instalación en horizontal Mantener más de 10° metálica Sobre chapa de metal Sobre valla Espalda con espalda 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

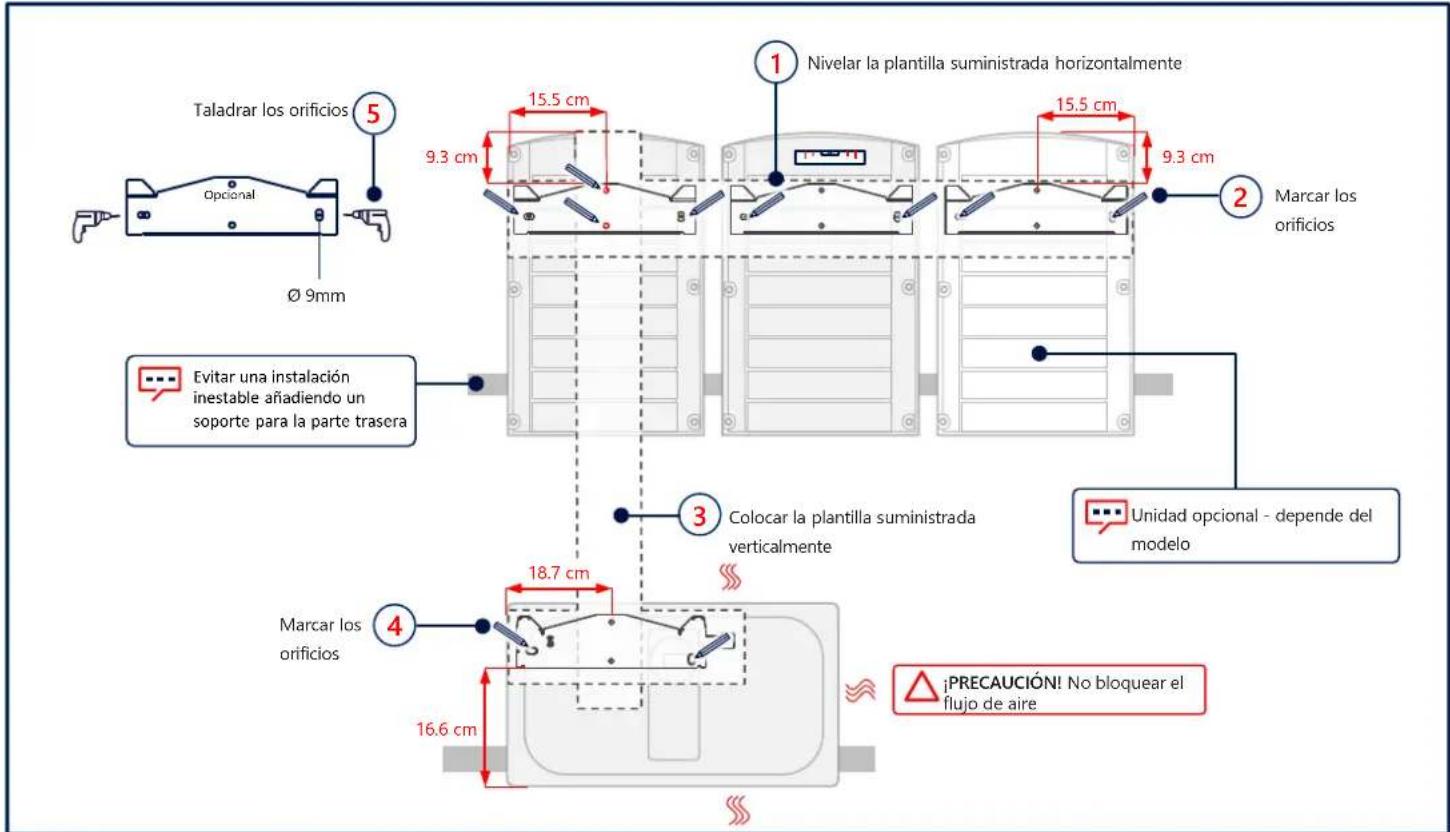

Marcar y perforar los orificios

Taladrar los orificios 5 Opcional Ø 9mm 15.5 cm 9.3 cm Nivelar la plantilla suministrada horizontalmente 15.5 cm 9.3 cm 2 Marcar los orificios Evitar una instalación inestable añadiendo un soporte para la parte trasera 3 Colocar la plantilla suministrada verticalmente 4 Marcar los orificios 18.7 cm 16.6 cm Unidad opcional - depende del modelo ¡PRECAUCIÓN! No bloquear el flujo de aire

Montaje de las unidades

solaredge

5

1 2 3 4 N*m 4 N*m 7.7.7 ↓18KG

Para las unidades izquierda o derecha, usar solo el tornillo exterior 4 N*m 4 N*m 32KG

solaredge

6

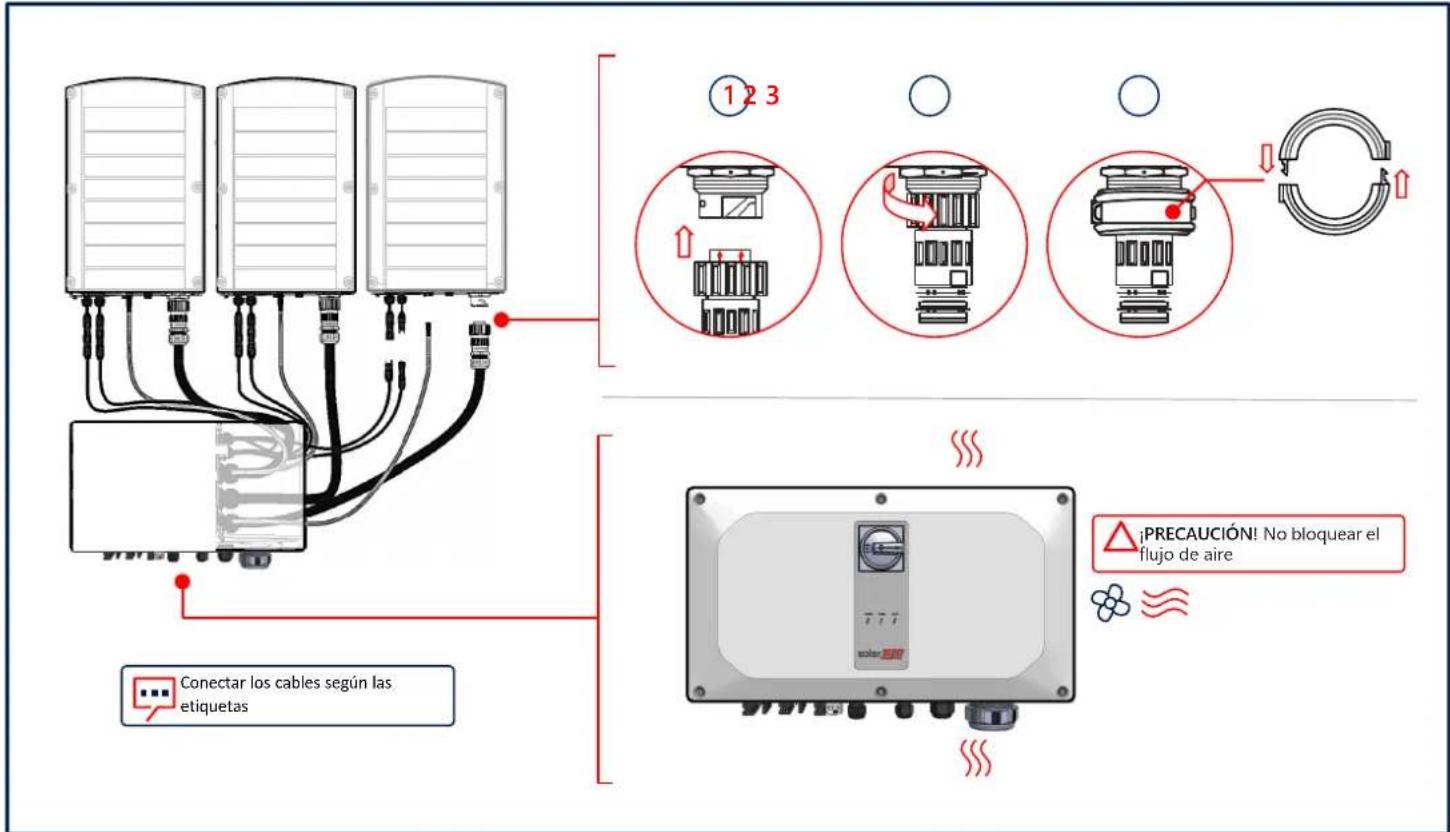

Conexión del cableado de interconexión

Conectar los cables según las etiquetas 1 2 3 PRECAUCIÓN! No bloquear el flujo de aire

Retirar las tapas

solaredge

7

solar edge

8

Unidades Synergy Izquierda Central Derecha Mantener tapados los conectores no utilizados Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string.

Conexión de strings fotovoltaicos a una entrada de CC única

solaredge

8

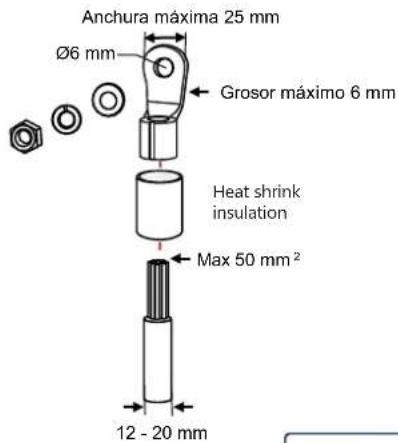

¡PRECAUCIÓN!

• Para cables de aluminio utilizar SOLO terminales bimetálicos
• Para cables de cobre utilizar SOLO terminales estañados de cobre

Anchura máxima 25 mm Ø6 mm Grosor máximo 6 mm Heat shrink insulation Max 50 mm² 12 - 20 mm

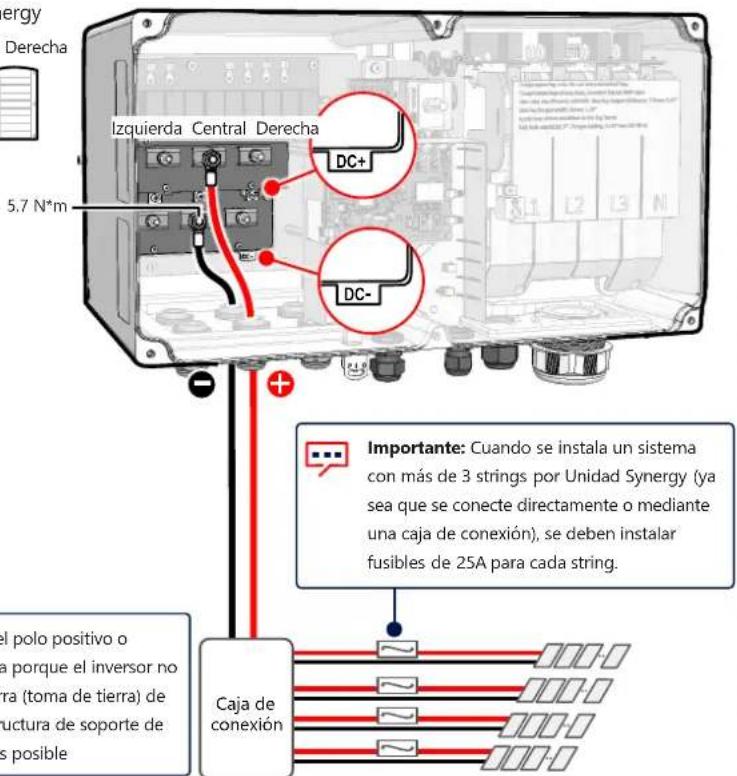

Unidades Synergy

Izquierda Central Derecha

Izquierda Central Derecha DC+ DC- Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string. Caja de conexión

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible

solar edge

9

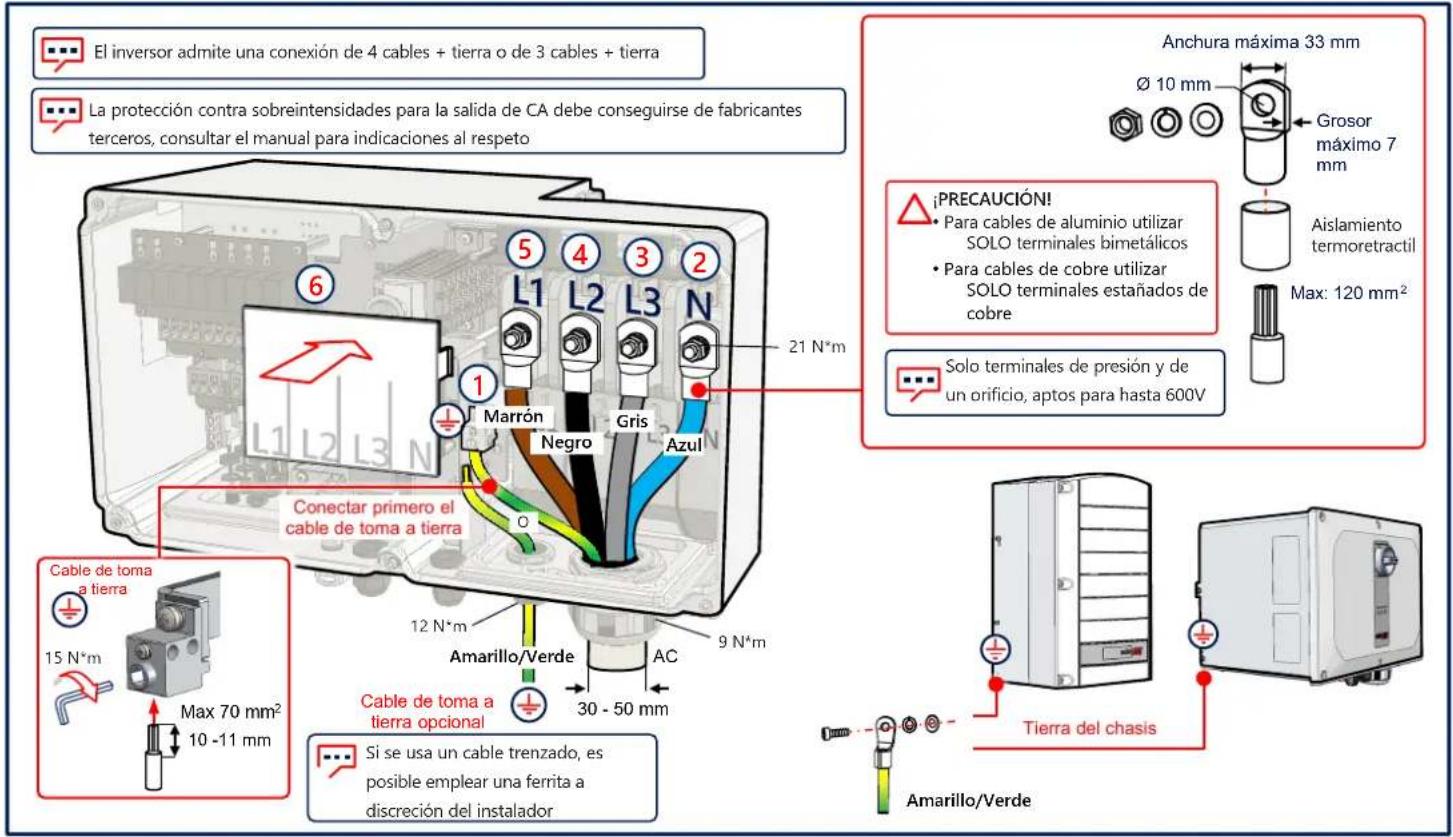

Conexión de CA y toma a tierra (PE)

El inversor admite una conexión de 4 cables + tierra o de 3 cables + tierra La protección contra sobreintensidades para la salida de CA debe conseguirse de fabricantes terceros, consultar el manual para indicaciones al respeto 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrón Negro Gris Azul Conectar primero el cable de toma a tierra 12 N*m 9 N*m 12 N*m Cable de toma a tierra Max 70 mm² 10 -11 mm 15 N*m Cable de toma a tierra opcional 30 - 50 mm Si se usa un cable trenzado, es posible emplear una ferrita a discreción del instalador Anchura máxima 33 mm Ø 10 mm Grosor máximo 7 mm Aislamiento termoretractil Max: 120 mm² Solo terminales de presión y de un orificio, aptos para hasta 600V Tierra del chasis Amarillo/Verde

Comunicación LAN

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Conexión RS485 entre múltiples inversores

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 UTP CAT6, cable de pares trenzado apantallado de minimo tres hilos (0,2 - 1 mm²) 5 3 G A+ B- G A+ B- 4

Conexión para la comunicación Wi-Fi (opcional)

solar edge

12

Conexión para la comunicación móvil (opcional)

⑤ ↓ ② 3 5.5 N*m ① ④

Instalación de las tapas

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

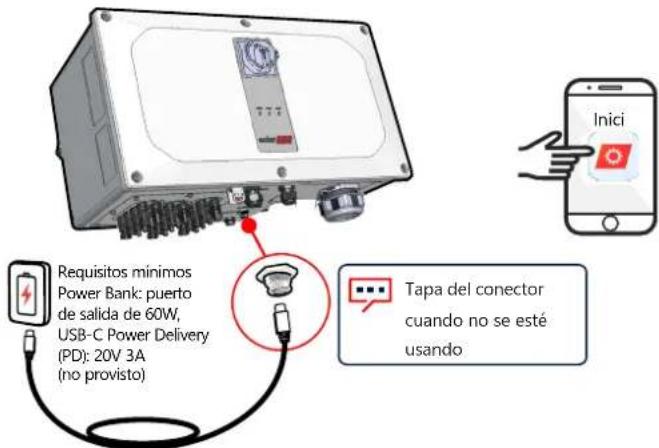

Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

ON (1)

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

Requisitos mínimos Power Bank: puerto de salida de 60W, USB-C Power Delivery (PD): 20V 3A (no provisto) Tapa del conector cuando no se esté usando

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentación CC y CA (opción 2)

solaredge

16

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

solar edge

17

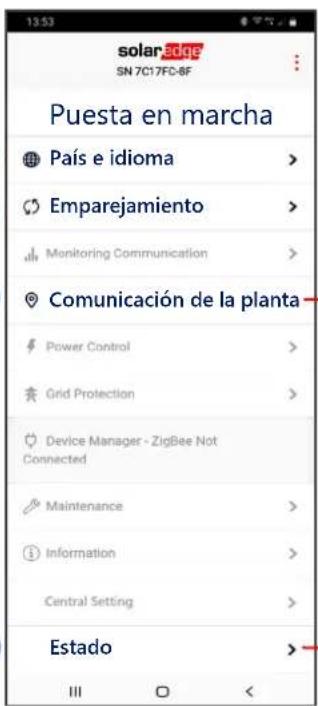

Puesta en marcha del inversor líder

1
2
3

solaredge SN 7C17FD-8F Puesta en marcha País e idioma > Emparejamiento > Monitoring Communication > Comunicación de la planta Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Estado III O <

RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores

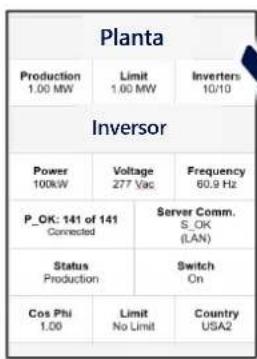

Planta Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inversor Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

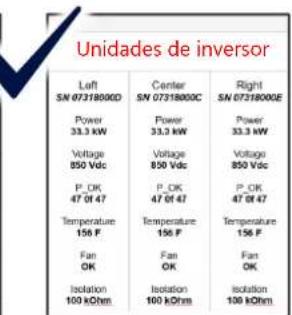

Unidades de inversor Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩm 100 kΩm 100 kΩm

4

Indicaciones LED

solaredge

POTENCIA COMUNICACIÓN ERROR

Verde Azul

Rojo

El sistema está produciendo energía

La CA está conectada pero el sistema no está generando energía

El inversor está comunicando con el portal de monitorización

Error del sistema

solaredge

Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support

Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.
