SE66.6KRW00IBPM4 - Elektrický měnič SolarEdge - Bezplatný návod k obsluze

Typ produktu	Třífázový elektrický střídač
Značka	SolarEdge
Model	SE66.6KRW00IBPM4
Technologie	Synergy (modulární střídač)
Jmenovitý výkon	66,6 kW
Počet fází	Třífázový
Max. DC vstupní napětí	1000 V
AC výstupní napětí	400 V (3 fáze + N + PE)
Výstupní frekvence	50/60 Hz
Hmotnost (hlavní jednotka)	Cca 32 kg
Rozměry (Š × V × H)	Cca 1000 × 700 × 300 mm
Stupeň krytí	IP65 (venkovní použití)
Teplotní rozsah	-40 °C až +60 °C
Konektivita	Ethernet, RS485, Wi-Fi (volitelně), mobilní modem (volitelně)
Displej	LED indikátory: napájení (zelená), komunikace (modrá), chyba (červená)
Instalace	Nástěnná, vnitřní nebo venkovní s volným prostorem
Bezpečnost	DC vypínač, ochrana proti přepětí, funkční uzemnění
Použití	Fotovoltaické systémy s výkonovými optimalizátory SolarEdge
Záruka	12 let (standard SolarEdge)
Údržba	Čištění ventilačních mřížek, kontrola spojů
Součástí balení	Propojovací kabely, stručný návod k instalaci

Často kladené otázky - SE66.6KRW00IBPM4 SolarEdge

Jak nainstalovat střídač SolarEdge SE66.6K?

Instalaci musí provést odborník. Upevněte střídač na zeď pomocí přiložené šablony, dodržujte volné prostory (alespoň 10 cm nad, alespoň 40 cm pod, alespoň 15 cm vpravo/vlevo, alespoň 5 cm vpředu). Nejprve připojte DC kabely z optimalizátorů, poté AC kabel a zemnění. Použijte SolarEdge SetApp pro uvedení do provozu.

Co znamenají LED indikátory na střídači?

Zelená LED znamená, že systém vyrábí elektřinu. Modrá LED indikuje, že střídač komunikuje s monitorovací platformou. Červená LED signalizuje systémovou chybu. Pokud svítí zelená LED napájení, ale není výroba, střídač je pod napětím, ale nevyrábí (např. čeká na sluneční podmínky).

Jak připojit FV řetězce k tomuto střídači?

Připojte každý FV řetězec k DC vstupům příslušné Synergy jednotky (levá, střední, pravá). Dodržujte polaritu (DC+, DC-). Pro více než 3 řetězce na jednotku použijte pojistky 25 A. Při hliníkových vodičích používejte pouze bimetalové koncovky; při měděných, pocínované měděné koncovky.

Jak provést uvedení do provozu pomocí SolarEdge SetApp?

Stáhněte si aplikaci SolarEdge SetApp do svého smartphonu. Přepněte DC vypínač do polohy ON. Připojte se ke střídači přes Wi-Fi nebo Ethernet (nebo USB-C pro předběžné uvedení). Postupujte podle kroků: výběr země, spárování optimalizátorů, konfigurace komunikace a výkonových limitů.

Jak propojit více střídačů přes RS485?

Použijte port COMM 2 na každém střídači. Připojte stíněný kroucený pár se 3 vodiči (G, A+, B-). Nakonfigurujte první střídač jako master (SW1 v poloze ↑) a následující jako slave (SW1 v poloze ↓). Ukončení linky je automatické.

Jaké jsou požadované odstupy kolem střídače?

V interiéru: alespoň 10 cm nad, 40 cm pod, 15 cm po stranách a 5 cm vpředu. V exteriéru: ponechte metr před střídačem. V horkých oblastech (průměrná roční teplota ≥25°C) naplánujte dalších 20 cm nad. Nikdy neblokujte proudění vzduchu.

Jak vyřešit chybu signalizovanou červenou LED?

Zkontrolujte rozhraní SetApp nebo monitorovací platformu pro identifikaci chybového kódu. Zkontrolujte DC a AC připojení, přítomnost síťového napětí a stav optimalizátorů. Restartujte střídač vypnutím a opětovným zapnutím DC a AC napájení (počkejte 5 minut). Pokud chyba přetrvává, kontaktujte technickou podporu SolarEdge.

Jak čistit střídač SolarEdge?

Nejprve odpojte AC a DC napájení. Použijte měkký suchý hadřík k čištění vnějšího krytu. Pro ventilační mřížky lze použít vysavač s měkkým kartáčem. Nikdy nepoužívejte vodu, rozpouštědla nebo abrazivní prostředky. Zkontrolujte spoje a v případě potřeby dotáhněte šrouby.

Mohu použít hliníkové vodiče pro AC připojení?

Ano, ale pouze s vhodnými bimetalovými koncovkami. Pro měděné vodiče použijte pocínované měděné koncovky. Ujistěte se, že koncovky jsou řádně zalisovány a je aplikována smršťovací izolace. Doporučený utahovací moment je 9,5 N·m pro DC spoje a 12 N·m pro AC zemnění.

Jaká je záruka na střídač SE66.6K?

Standardní záruka SolarEdge pro tento třífázový střídač je 12 let. Kryje výrobní vady a vady materiálu. Lze zakoupit prodloužení záruky. Uschovejte doklad o koupi a instalujte zařízení podle pokynů pro zachování záruky.

NÁVOD K OBSLUZE SE66.6KRW00IBPM4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

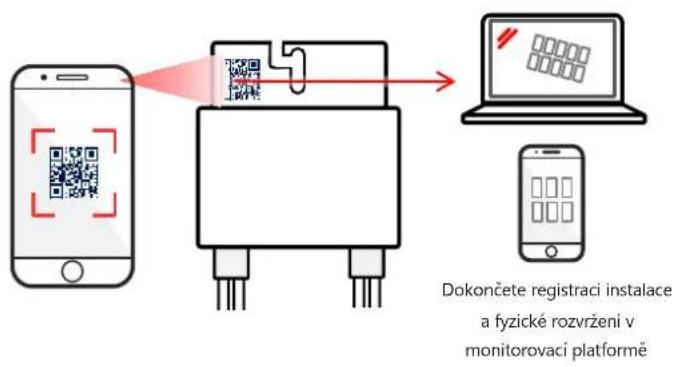

Naskenujte QR kód pomocí Mapperu.

4

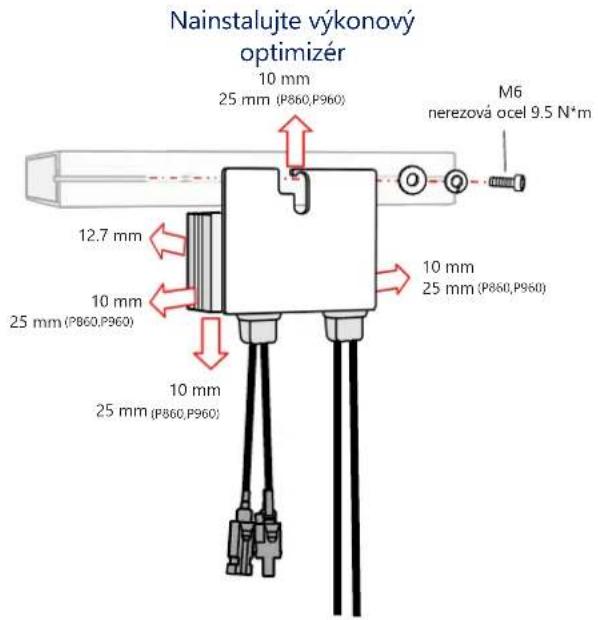

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

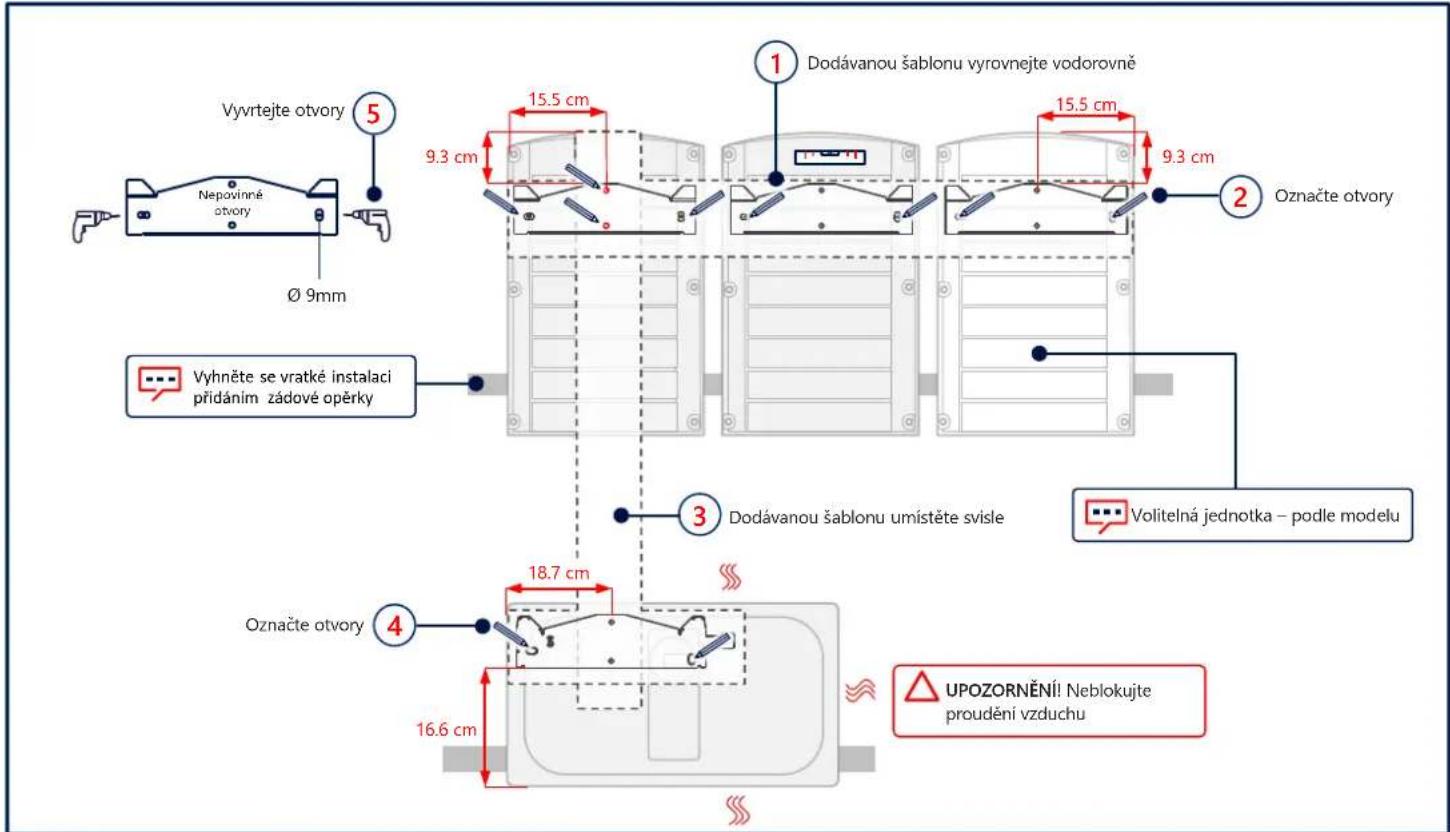

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhněte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umístěte svisle Volitelná jednotka – podle modelu 4 Označte otvory 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudění vzduchu

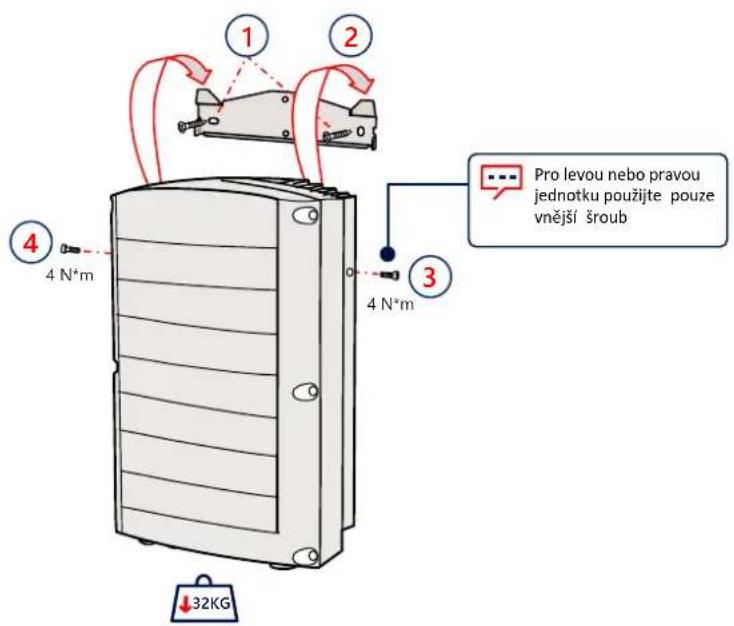

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

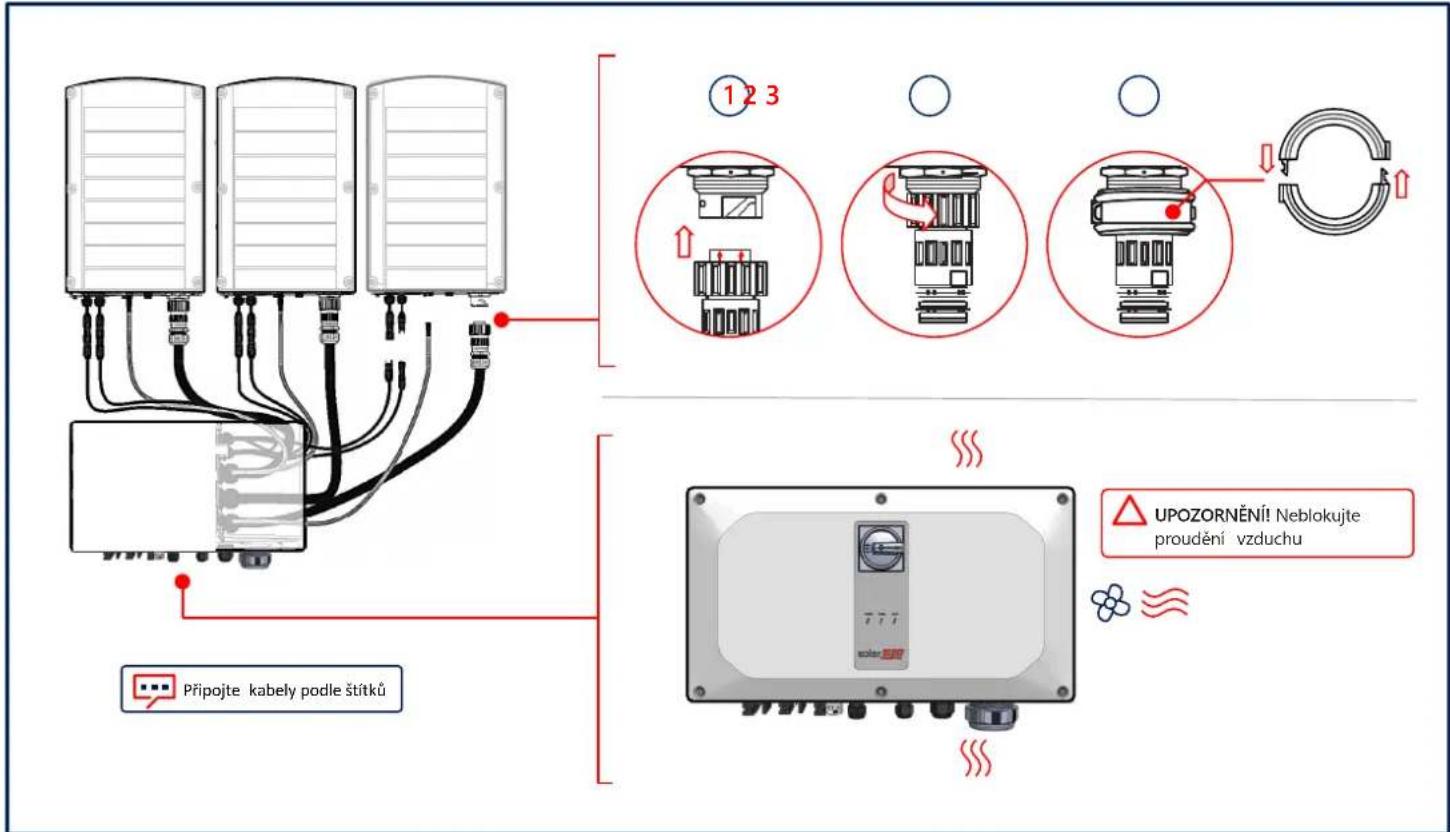

Připojení propojovacích kabelů

Připojte kabely podle štítků 1 2 3 UPOZORNĚNÍ! Neblokujte proudení vzduchu

Odstranění krytů

solaredge

7

solaredge

8

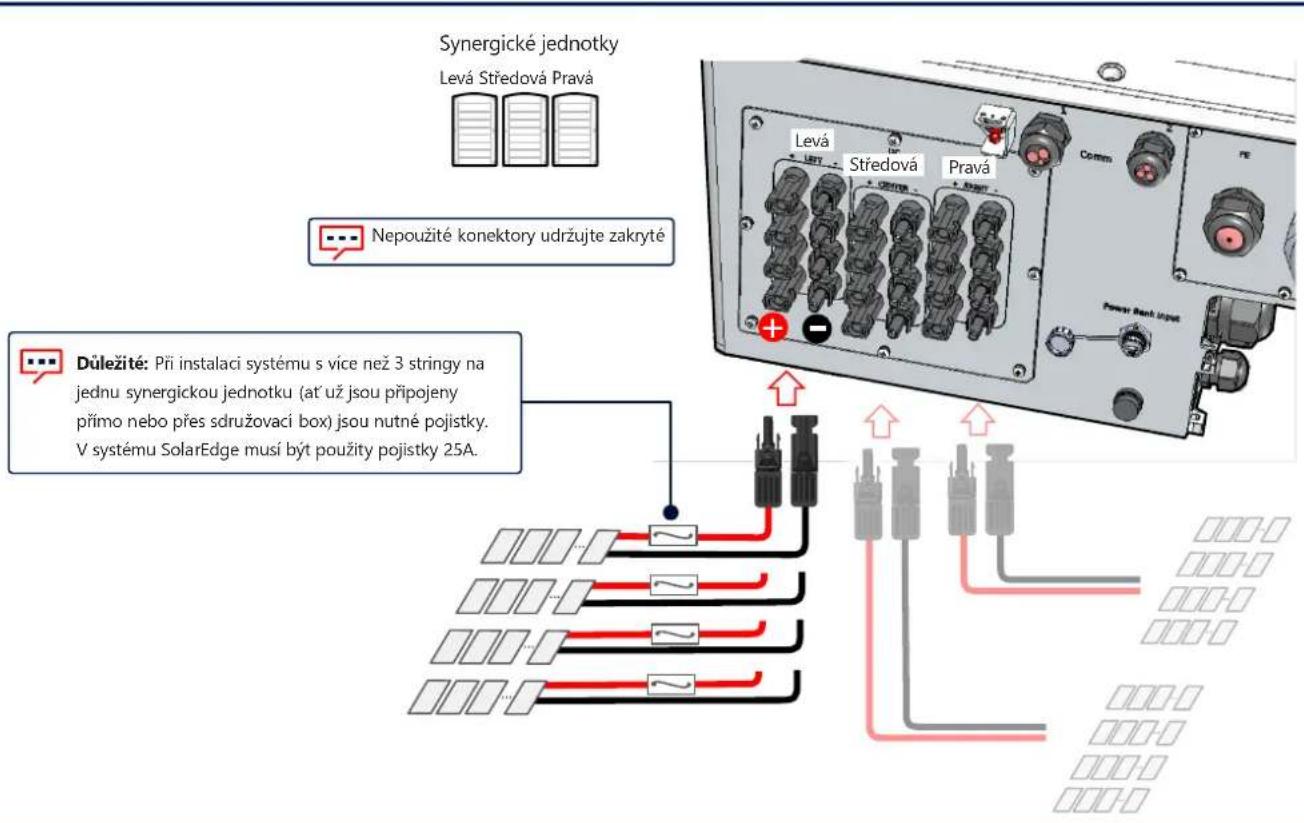

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakryté Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

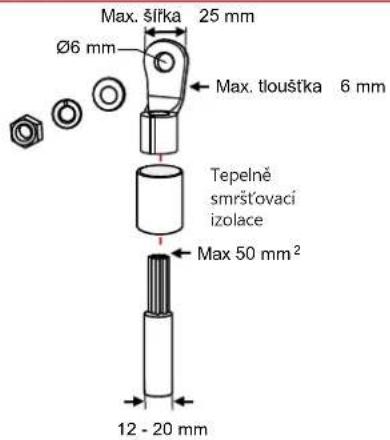

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

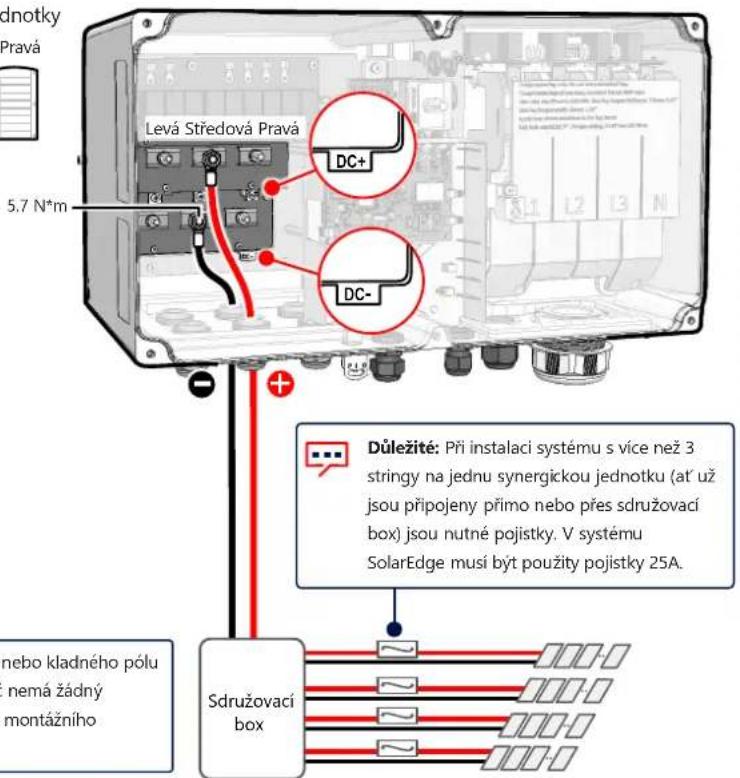

Synergické jednotky

Levá Středová Pravá

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. nebo kladného pólu nemá žádný montážního Sdružovací box

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

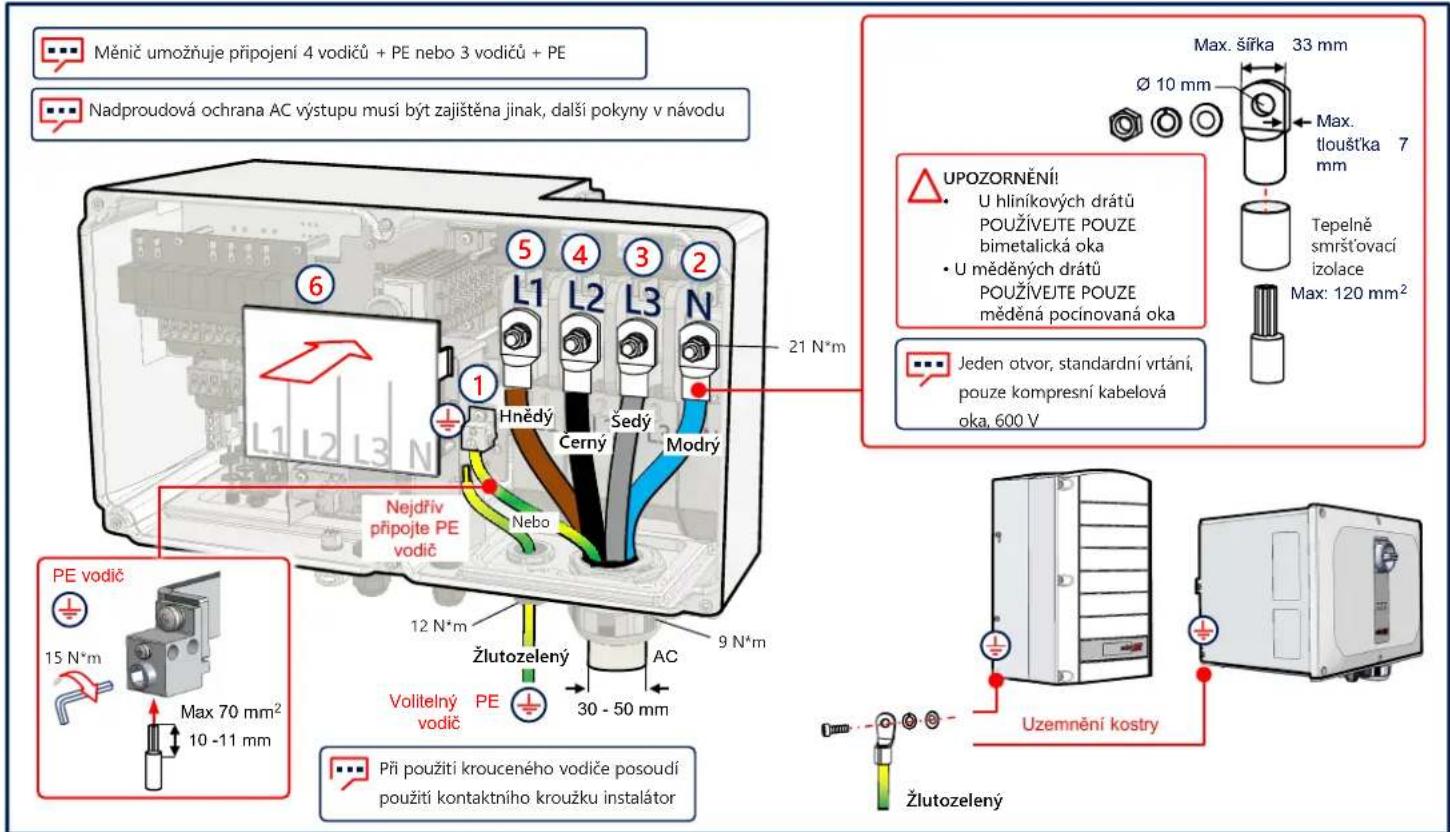

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A+ B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solar edge

12

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepouživá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

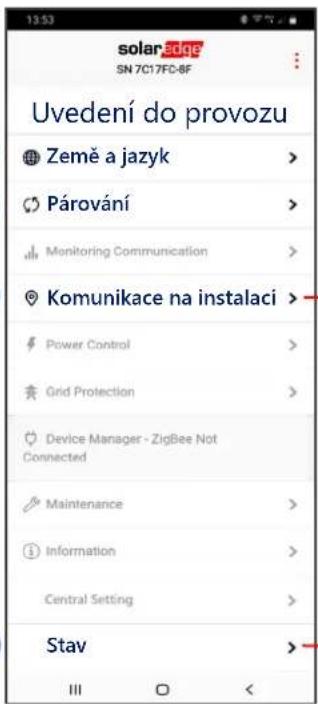

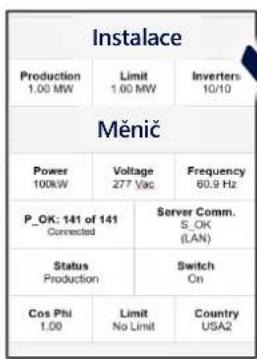

Uvedení primárního měniče do provozu

1
2
3

solaredge SN 7C17FC-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav >

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

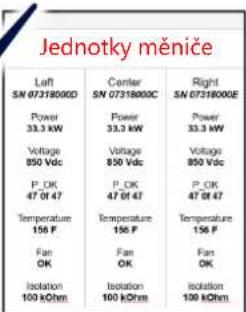

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P OK P OK P OK 47 01 47 47 01 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
