Typ produktu	Třífázový elektrický střídač s technologií Synergy
Značka	SolarEdge
Model	SE90KSYNERGYSET
Použití	Fotovoltaické instalace pro obytné a komerční účely
Vstupní napájení	Stejnosměrný proud (DC) z solárních panelů přes výkonové optimalizátory
Výstupní napájení	Třífázový střídavý proud (AC)
Jmenovitý výkon	90 kW
Technologie	Synergy: modulární design pro zjednodušenou údržbu
Komunikace	LAN, RS485, Wi-Fi (volitelné), mobilní síť (volitelné)
Konektivita	Kompatibilní s monitorovací platformou SolarEdge
Instalace	Nástěnná montáž nebo montáž na stojan, požadovaný volný prostor pro ventilaci
Údržba a čištění	Čistěte ventilační mřížky měkkým hadříkem; pravidelně kontrolujte připojení
Bezpečnost	Ochrana proti nadproudům, DC bezpečnostní vypínač, povinné uzemnění
Ochrana	Stupeň krytí IP65 (odhad)
Provozní teplota	-25°C až +60°C (odhad)
Náhradní díly a opravitelnost	Díly dostupné u poprodejního servisu SolarEdge
Obecné informace	Návod k dispozici v několika jazycích; aktualizace softwaru přes SetApp
Kontrolky	Zelená (výroba), Modrá (komunikace), Červená (chyba)

Často kladené otázky - SE90KSYNERGYSET SolarEdge

Jaký je výkon střídače SolarEdge SE90KSYNERGYSET ?

Střídač má jmenovitý výkon 90 kW v třífázovém střídavém proudu.

Jak nainstalovat střídač SolarEdge SE90KSYNERGYSET ?

Instalaci musí provést odborník. Postupujte podle kroků v návodu: upevněte držáky, připojte DC a AC kabely, připojte komunikaci a proveďte uvedení do provozu pomocí aplikace SetApp.

Jaké jsou kontrolky a jejich význam?

Kontrolka zelená indikuje, že systém vyrábí elektřinu. Kontrolka modrá znamená, že je v komunikaci s monitorovací platformou. Kontrolka červená signalizuje systémovou chybu.

Jak připojit střídač k monitorovací platformě?

Použijte připojení LAN, RS485 nebo Wi-Fi (volitelné) pro komunikaci s platformou SolarEdge. Postupujte podle pokynů v komunikační příručce.

Může střídač fungovat bez baterie?

Ano, střídač je navržen pro provoz se solárními panely a výkonovými optimalizátory. Baterie je volitelná a připojuje se přes vyhrazený port.

Jaký je bezpečnostní postup před instalací?

Před jakýmkoli zásahem odpojte napájení AC a DC. Počkejte 5 minut po vypnutí přepínačů do polohy OFF, aby se kondenzátory vybily.

Jak udržovat střídač SolarEdge SE90KSYNERGYSET ?

Pravidelně čistěte ventilační mřížky měkkým a suchým hadříkem. Každoročně kontrolujte připojení. Nezablokujte proudění vzduchu kolem zařízení.

Co dělat, když se rozsvítí červená kontrolka?

Kontrolka červená indikuje systémovou chybu. Restartujte střídač po kontrole připojení a nastavení. Pokud chyba přetrvává, kontaktujte technickou podporu SolarEdge.

Jaké kabely použít pro DC připojení?

Použijte měděné kabely s pocínovanými měděnými koncovkami nebo hliníkové kabely pouze s bimetalickými koncovkami. Maximální šířka kabelů je 25 mm.

Kde najít úplný návod a aktualizace?

Návod je k dispozici ke stažení zdarma na webu SolarEdge nebo na platformách jako notice-facile.com. Aktualizace softwaru se provádějí prostřednictvím aplikace SetApp.

NÁVOD K OBSLUZE SE90KSYNERGYSET SolarEdge

Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit poskozeni nebo znicenji produktu. Nepokraujte v provadeni postupu, ktery nasleduje za upozornemim, dokud plne nepochopite a nesplnite uvedene podminky.

VAROVÁNÍ!

Predstavuje riziko. Nedodrzeni nebo nespravné provedeni tohoto postupu muze zpusobit zraneni nebo smrt. V priadé varovani nepokracujte v provadéní postupu, dokud plne nepochopite a nesplinite uvedené podminky.

Nestrihejte konektory kabelu.

Tínto symbolem jsou v manuálech a na zařizenich SolarEdge opatény zemplínci body.

Zapnete/vynpene hlavn AC jistic a poceje 5 minut

Zapnete/vypnete bezpecnostni DC odpojovac Synergy Manageru a poceje 5 minut (Plati pouze pro modely s bezpecnostnim DC odpojovaem.)

TYTO POKNY USCHOVEJTE - Tento pruvodce obsahuje dulezite pouky k trifazovemu menici, ktere je nutne dodrozvat behem instalace a udzby. Pouzivani tohoto zaizeni zpusobem, ktere neni v tomt dokumentu specifikovan spolecnosti SolarEdge, muze narusit ochranu poskytovanou timto zaifenim.

Instalace vykonovych optimérù

①→②→③→④→⑤→⑥

solar edge

1

(1)

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

(2)

Stáhněte si SolarEdge Mapper pro mapovány výk. optimérů stringú

solar edge

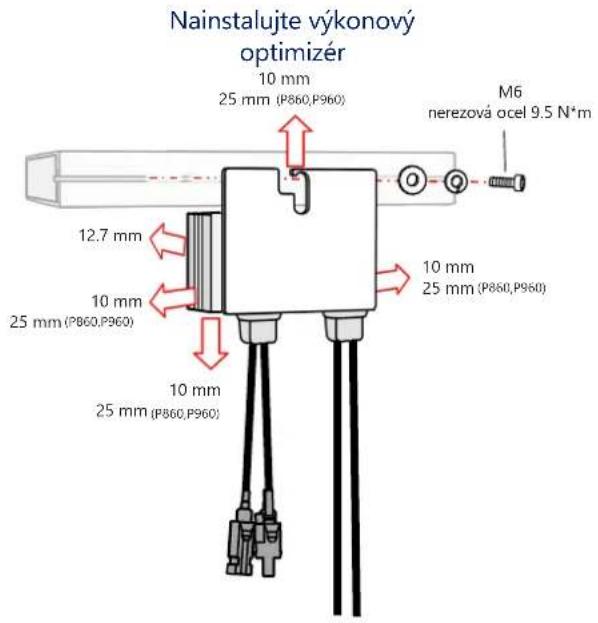

1 Installace vykonovych optimizierung

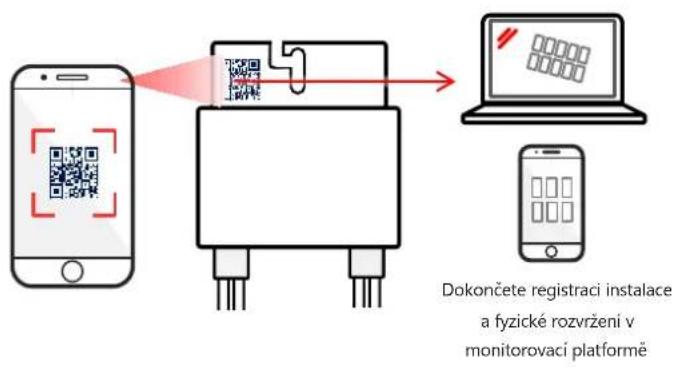

Naskenujte QR kód pomoci Mapperu.

solaredge

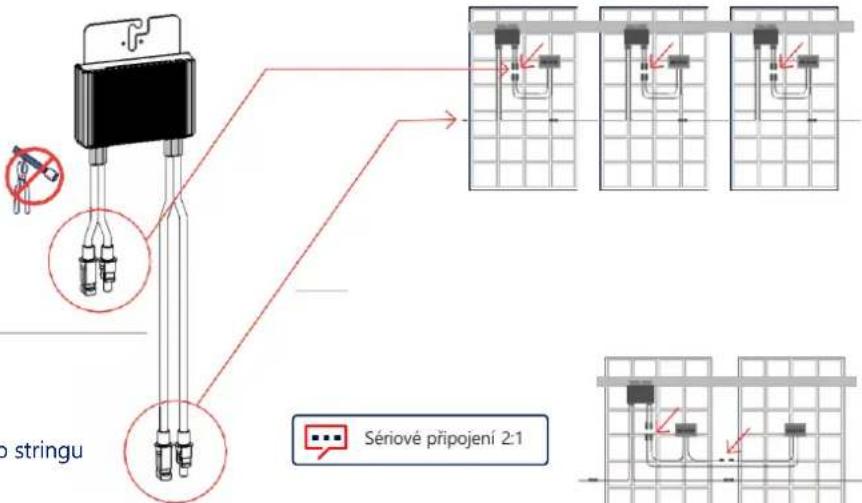

Instalace vykonovych optimérù

1

Pripojte vstup z panelu

Pripojte vystup do stringu

K paralelmimu pripojeni dvou FV
panelu pouzijte optimizer se dvema
vstupy (P800p) nebo odboznym
kabelem pripoje dva FV panely k
optimizero sjidnim vstupem.

solar edge

2

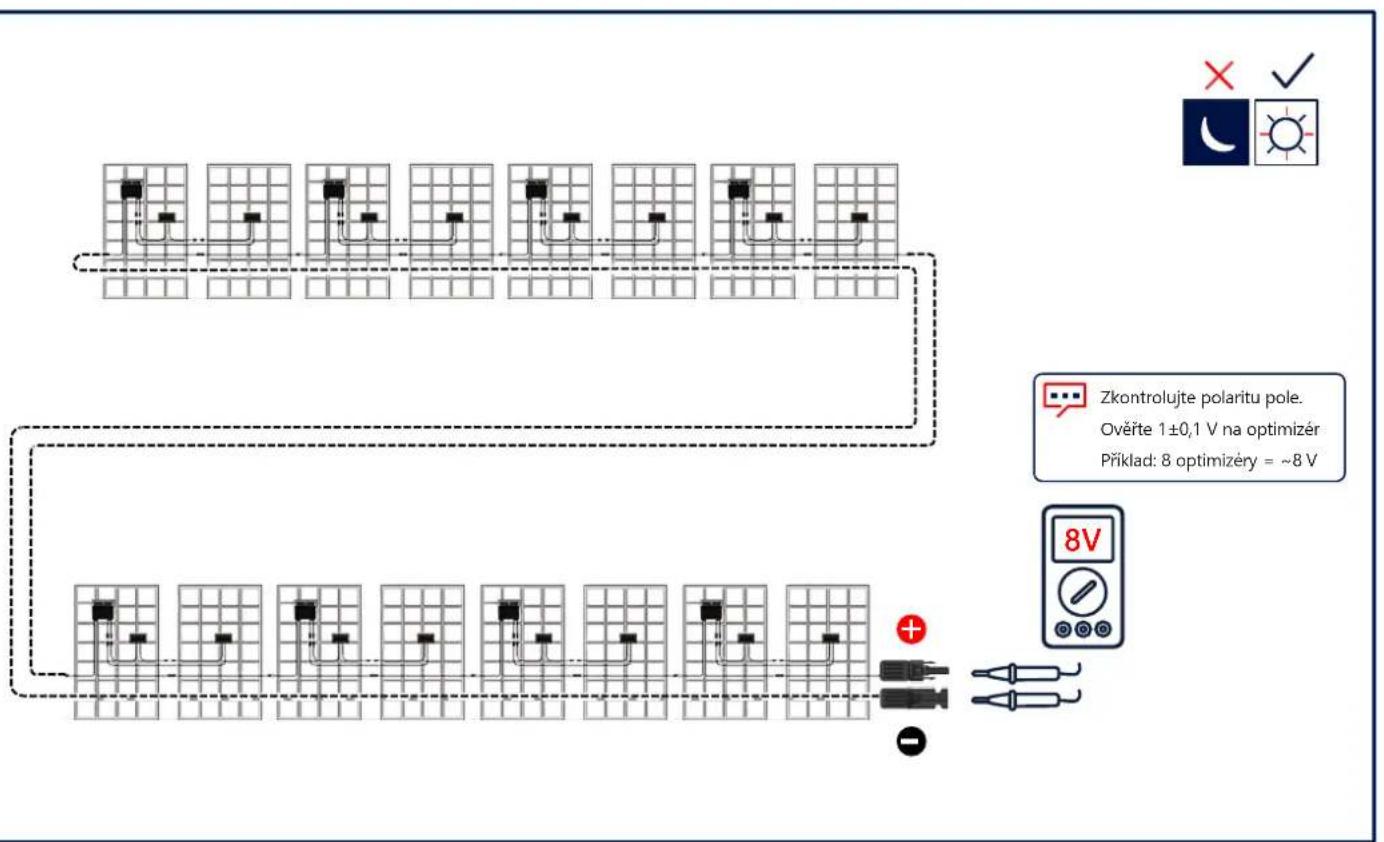

Připojeni FV pole

Zachování vzdálenosti

solar edge

3

solar 2017

4

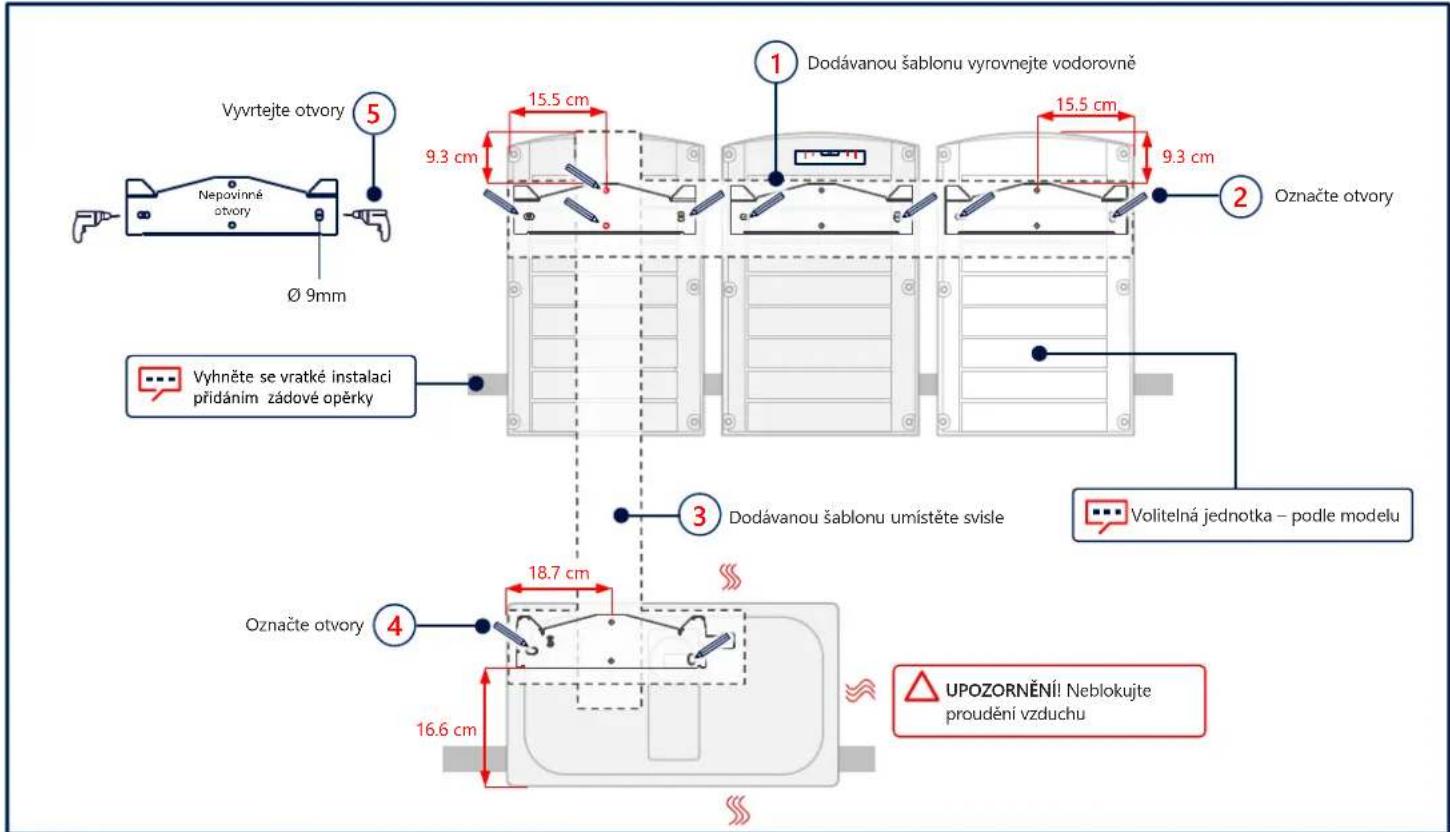

Značky a vrtání otvorů

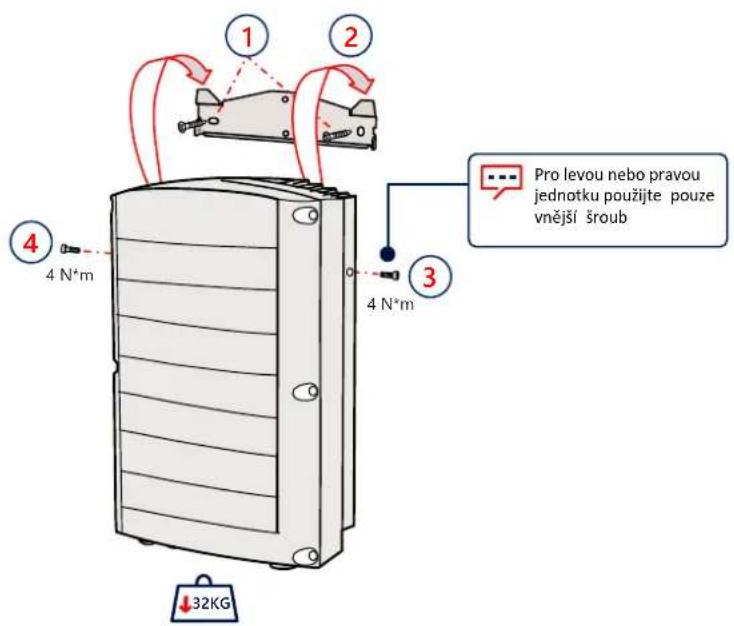

Montáž jegnotek

solar2007

5

solar edge

6

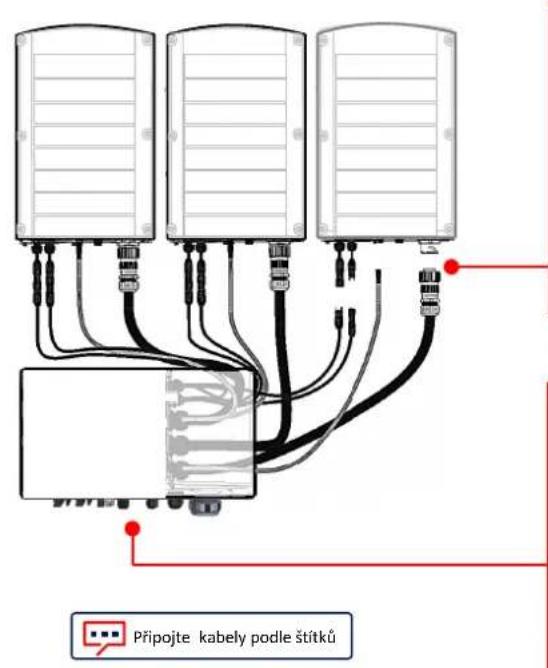

Připojení propojovacích kabelů

UPOZORNEN! Neblokujte proudeni vzduchu

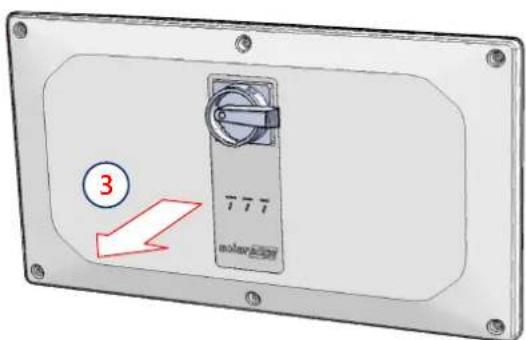

Odstranění krytů

solar 2017

7

1

VAROVÁNÍ

PRED ZAHAJENIM MONTAZE VYPNETE NAPAJENI

solar edge

8

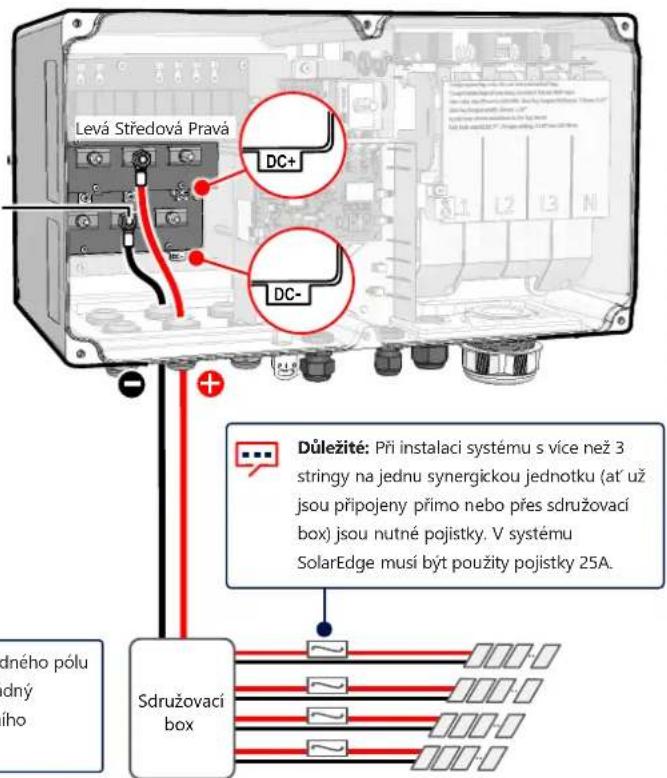

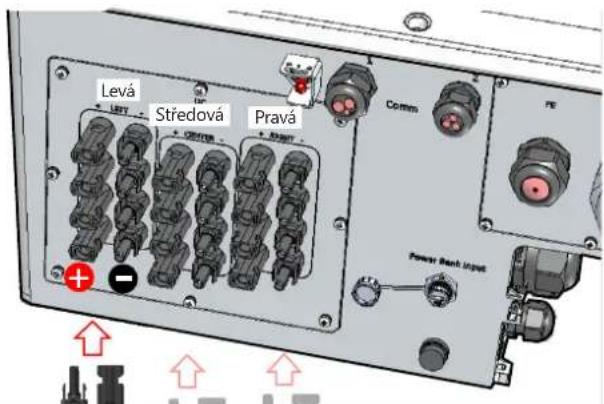

Připojení FV stringú

Synergické Jednotky

Leva Stredova Prava

Nepouzité konektory udržujte zakryté

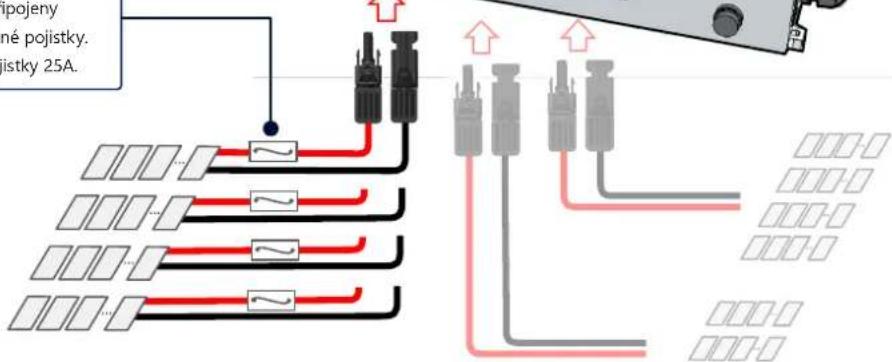

Dulezite: Pri instalaci systemu s vice nez 3 stringy na\ jednu synergickou Jednotku (a'uz jsou pripojeny\ primo nebo prs sdruzovaci box) jsou nutne pojistky.\ V systemu SolarEdge musi byt pouzity pojistky 25A

Připojení FV stringů jedném DC vstupem

solar 2017

8

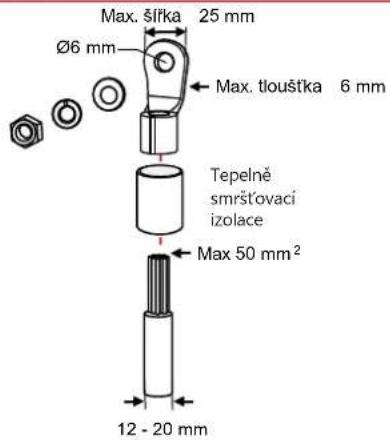

UPOZORNENI!

U hlinikovych dratu POUZIVEJTE POUZE bimetalicka oka
U medenych dratu POUZIVEJEPOUZE medena pocinovanaoka

Synergické Jednotky
Leva Stefedova Pravá

5.7 N*m

Funké elektrické uzeméni záporného nebo kladného polu na strane DC je zakázano, protoze menic némá zádný transformátor. Uzměné rámú panelú a montážního príslusentvi panelú FVS je prijatelné

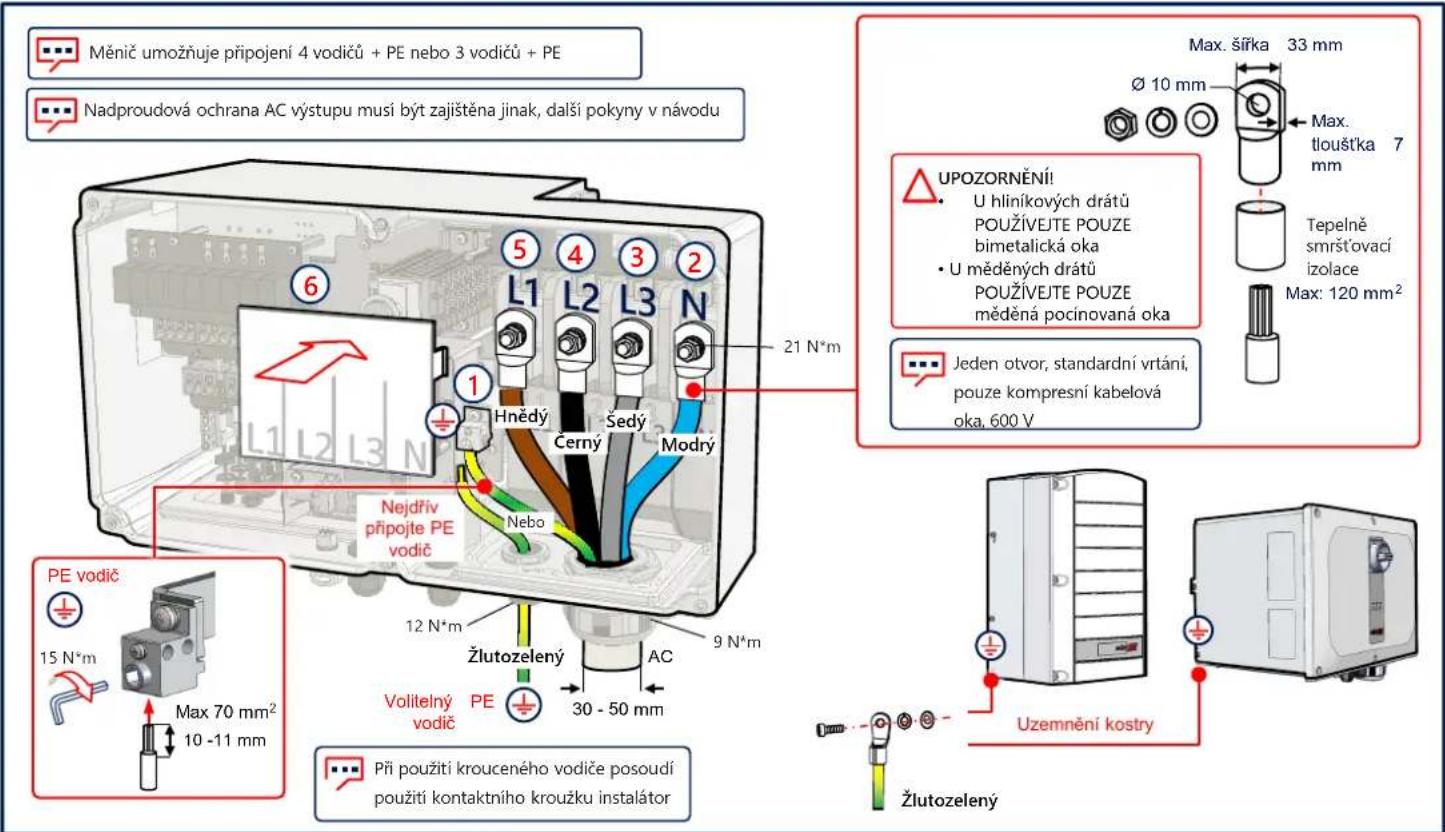

Připojení AC a ochranného uzemnéni (PE)

LAN komunikace

10

solar

11

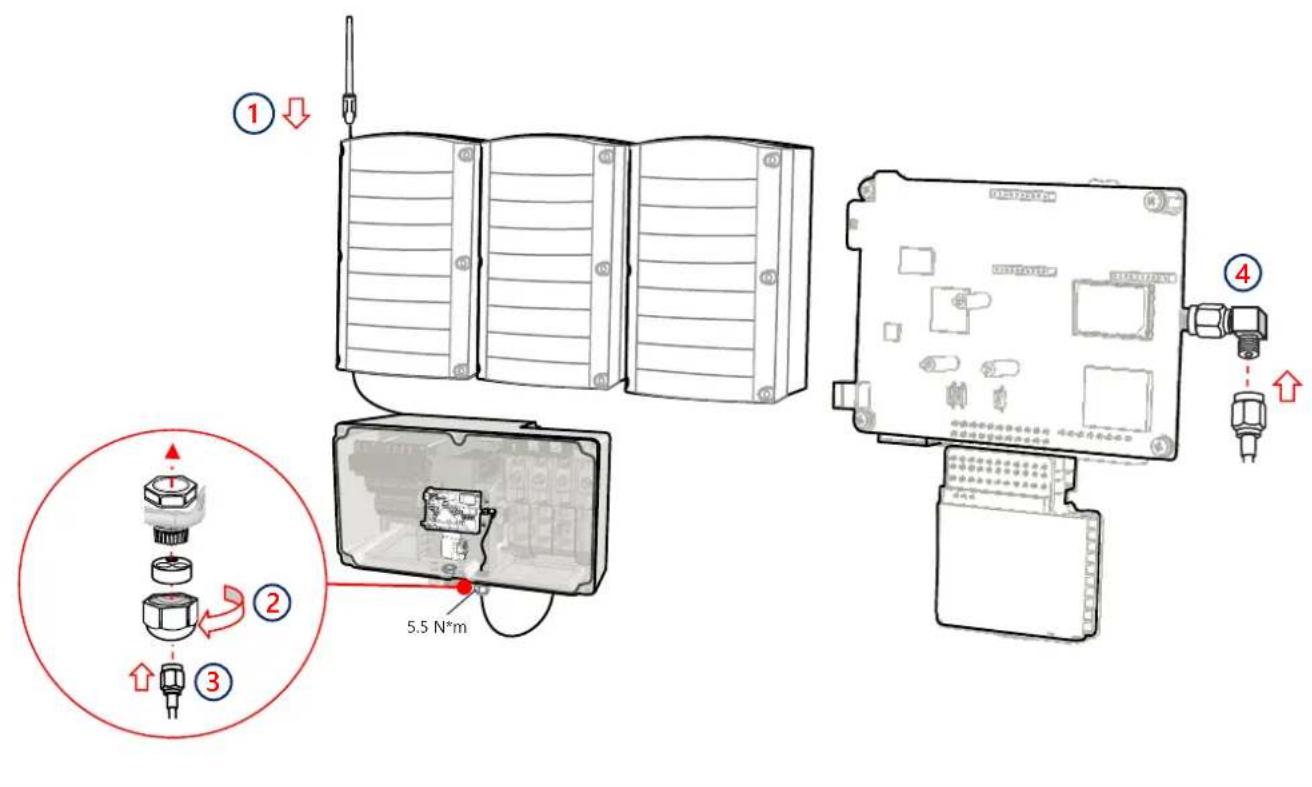

Připojení Wi-Fi komunikace (volitelné)

solar 2017

12

solar edge

13

Připojení k mobilní sítí (volitelné)

Montáž krytú

solar 2017

14

solar edge

15

Předběžné uvedeni do provozu bez prípojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapnete (1) DC
vypinač

Pripojte power banku

Spust'te SetApp a rid'te se poukyny

Power banka: 60 W na vystupnim portu, USB-C Power Delivery (PD): 20 V 3 A (neni soucasti dodavky

Zakrytujte konektor,
pokud se nepoužíva

1 metr, samec-samec, USB-C (neni soucastei dodaky)

Uvedeni do provozu s DC a AC napajenim (možnost 2)

16

Stáhněte si SolarEdge SetApp

Zapněte napájení

Spust'te SetApp a rid'te se poukyny

solar2014

17

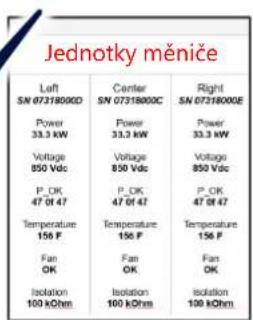

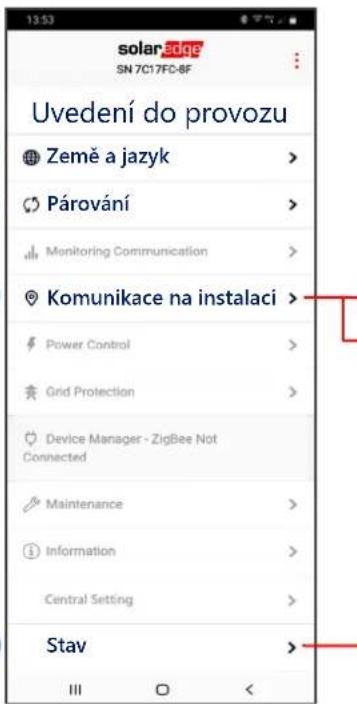

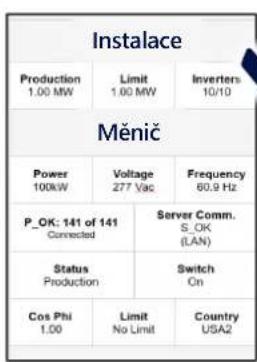

Uvedeni primárního měnicié do provozu

RS485-1 Protokol SolarEdge Primární (Leader)

RS485-1 Sekundární (Follower) Detekovat

Indikace LED kontrolkami

Systém vyrábléelektřinu

AC strana je pripojena, ale systém nevyráblé elektrinu

Měnič komunikuje s monitorovací platformou

Systémová chyba

solaredge

Kontakt na technickou podporu

V pripadé technickych potízs produkty

SolarEdge nás prosím kontaktujte prostřednictvím:

Změny vyhrazeny bez prěchodozího

upozornéni. Copyright © SolarEdge Inc.

Vsechnapravavyhrazena.Brezen2021.
