Termék típusa	Háromfázisú elektromos inverter Synergy technológiával
Márka	SolarEdge
Modell	SE90KSYNERGYSET
Alkalmazás	Lakossági és kereskedelmi napelemes rendszerek
Bemeneti tápegység	Egyenáram (DC) napelemekről teljesítményoptimalizálókon keresztül
Kimeneti tápegység	Háromfázisú váltakozó áram (AC)
Névleges teljesítmény	90 kW
Technológia	Synergy: moduláris kialakítás az egyszerű karbantartás érdekében
Kommunikáció	LAN, RS485, Wi-Fi (opcionális), mobilhálózat (opcionális)
Kapcsolódás	Kompatibilis a SolarEdge felügyeleti platformmal
Telepítés	Fali vagy állványos rögzítés, szabad hely szükséges a szellőzéshez
Karbantartás és tisztítás	Tisztítsa meg a szellőzőrácsokat egy puha ruhával; időszakonként ellenőrizze a csatlakozásokat
Biztonság	Túláramvédelem, DC biztonsági kapcsoló, kötelező földelés
Védelem	IP65 védettségi fokozat (becslés)
Üzemi hőmérséklet	-25°C és +60°C között (becslés)
Alkatrészek és javíthatóság	Alkatrészek elérhetők a SolarEdge vevőszolgálatánál
Általános információk	Használati utasítás több nyelven elérhető; szoftverfrissítés a SetApp segítségével
Jelzőlámpák	Zöld (termelés), Kék (kommunikáció), Piros (hiba)

Gyakran ismételt kérdések - SE90KSYNERGYSET SolarEdge

Mekkora a SolarEdge SE90KSYNERGYSET inverter teljesítménye?

Az inverter névleges teljesítménye 90 kW háromfázisú váltakozó áramban.

Hogyan kell telepíteni a SolarEdge SE90KSYNERGYSET invertert?

A telepítést szakembernek kell végeznie. Kövesse az útmutató lépéseit: rögzítse a tartókat, csatlakoztassa a DC és AC kábeleket, kösse be a kommunikációt, és végezze el az üzembe helyezést a SetApp alkalmazáson keresztül.

Milyen a jelzőlámpák és mit jelentenek?

A zöld jelzőlámpa azt jelzi, hogy a rendszer áramot termel. A kék azt jelenti, hogy kommunikál a felügyeleti platformmal. A piros rendszerhibát jelez.

Hogyan csatlakoztassam az invertert a felügyeleti platformhoz?

Használja a LAN, RS485 vagy Wi-Fi (opcionális) kapcsolatot a SolarEdge platformmal való kommunikációhoz. Kövesse a kommunikációs útmutató utasításait.

Az inverter működhet akkumulátor nélkül?

Igen, az inverter napelemekkel és teljesítményoptimalizálókkal való működésre tervezték. Az akkumulátor opcionális, és a dedikált porton keresztül csatlakoztatható.

Mi a biztonsági eljárás a telepítés előtt?

Minden beavatkozás előtt húzza ki a tápfeszültséget AC és DC oldalon. Várjon 5 percet, miután a kapcsolókat OFF állásba helyezte, hogy a kondenzátorok kisülhessenek.

Hogyan kell karbantartani a SolarEdge SE90KSYNERGYSET invertert?

Rendszeresen tisztítsa meg a szellőzőrácsokat egy puha, száraz ruhával. Évente ellenőrizze a csatlakozásokat. Ne akadályozza a levegő áramlását a készülék körül.

Mit tegyek, ha a piros jelzőlámpa világít?

A piros jelzőlámpa rendszerhibát jelez. Indítsa újra az invertert a csatlakozások és a beállítások ellenőrzése után. Ha a hiba továbbra is fennáll, lépjen kapcsolatba a SolarEdge műszaki támogatással.

Milyen kábeleket használjak a DC csatlakoztatáshoz?

Használjon rézkábeleket ónozott réz kábelvégekkel, vagy alumíniumkábeleket kizárólag bimetál kábelvégekkel. A kábelek maximális szélessége 25 mm.

Hol találom a teljes használati utasítást és a frissítéseket?

A használati utasítás ingyenesen letölthető a SolarEdge weboldaláról vagy olyan platformokról, mint a notice-facile.com. A szoftverfrissítések a SetApp alkalmazáson keresztül történnek.

HASZNÁLATI ÚTMUTATÓ SE90KSYNERGYSET SolarEdge

Három fázisú inverter Synergy technológicoval

Gyors telepitési utmutató

PN:SExxK-xxxxxx

Europában, az Ázsiai és Csendes-oceaní térsegben és Del-Afrikában való felhasználásra

1.3 Verzió

solar edge

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan informaciot jelol, amely a felhasznalot a termek leheto legjobb hasznalataban tamogatja.

VIGYAZAT!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek
nem megfelelo modu kivitelezese vagy nem pontos
betartasa a termek karsodasahoz vagy
megsemmisulesehzvezhet. A Vigyazat jelzes utan ne
folytassa a munkat, amig a jelzett felteteleket tokeletesen
meg nem erti es azok nem teljesultek.

FIGYELMEZTETES!

Veszelyt jelöl. Olyan eljarasra hivja fel a figyelmet, amelynek nem megfelelo modu kivitelezese vagy nem pontos betartasa szemelyi serulhesz vagy halalho zvezetah. A Figyelmeteztes jelzes utan ne folytassa a munkat, amig a jelzett felteteleket tokeletesen meg nem erti es azok nem teljesultek.

Ne vága le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés foldelési pontjainál jelenik meg.

A fo aramkori lapon kapcsolja BE/KI az AC kapcsolot es varjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DCBiztonsagi kapcsolot es varjon 5 percet (Csak a DC biztonsagi kapcsoloval felszerelt modellek esetuben)

EZT AZ U'TMUTATÖT ÖRIZZE MEG - Az utmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontosutasításokat tartalmaz. A berendezésnek a SolarEdge altal ebben a dokumentumban nem meghatározott mádon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

(1)

Hasznalja a SolarEdge Tervezőt
az SE rendszerek
megtervezéséhez
https://designer.solaredge.com

(2)

Tölse le a SolarEdge Mapper alkalmazást a sztring teljesitményoptimalizáloinak lekepezéséhez

solar edge

1

A teljesitményoptimalík telepítése

3

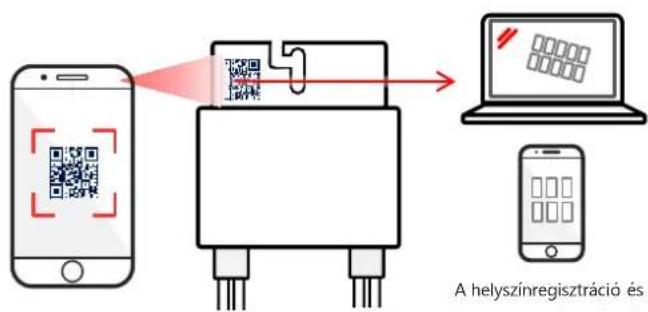

QR-kód szkennelése Mapper hasznalatalval

A helyszinregisztració é a fizikai elrendezes elégzése a Felügyeleti platformon

4

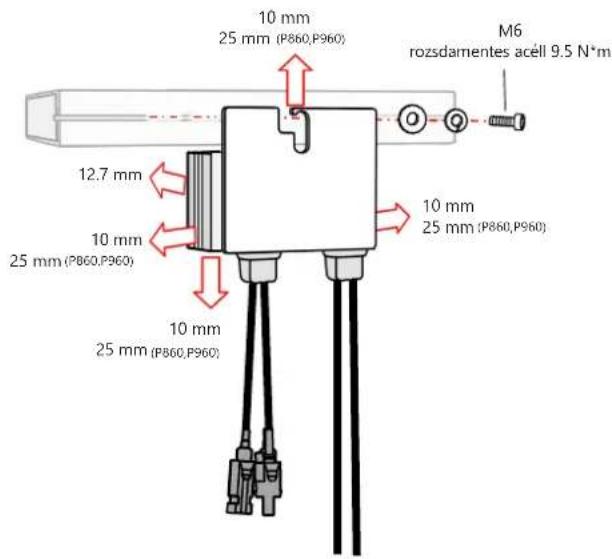

A teljesitményoptimalizálo telepitése

A teljesitményoptimalík telepítése

①→②→③→④→⑤→⑥

solar 2017

1

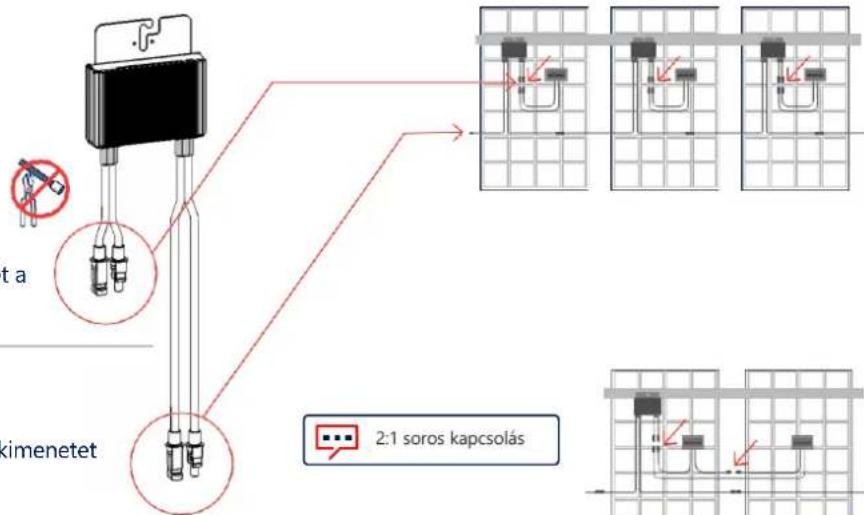

Csatlakoztassa a bemenet a Modulhoz

Csatlakoztassa a kimenetet a Stringhez

Két PV modul párhuzamos
csatlakoztatasához használjon kettós
bemenet-optimalízól (P800p), vagy
elagaztató, ha a két PV modult
egyetlen bemenet-optimalízálohoz
csatlakoztatja.

solar edge

2

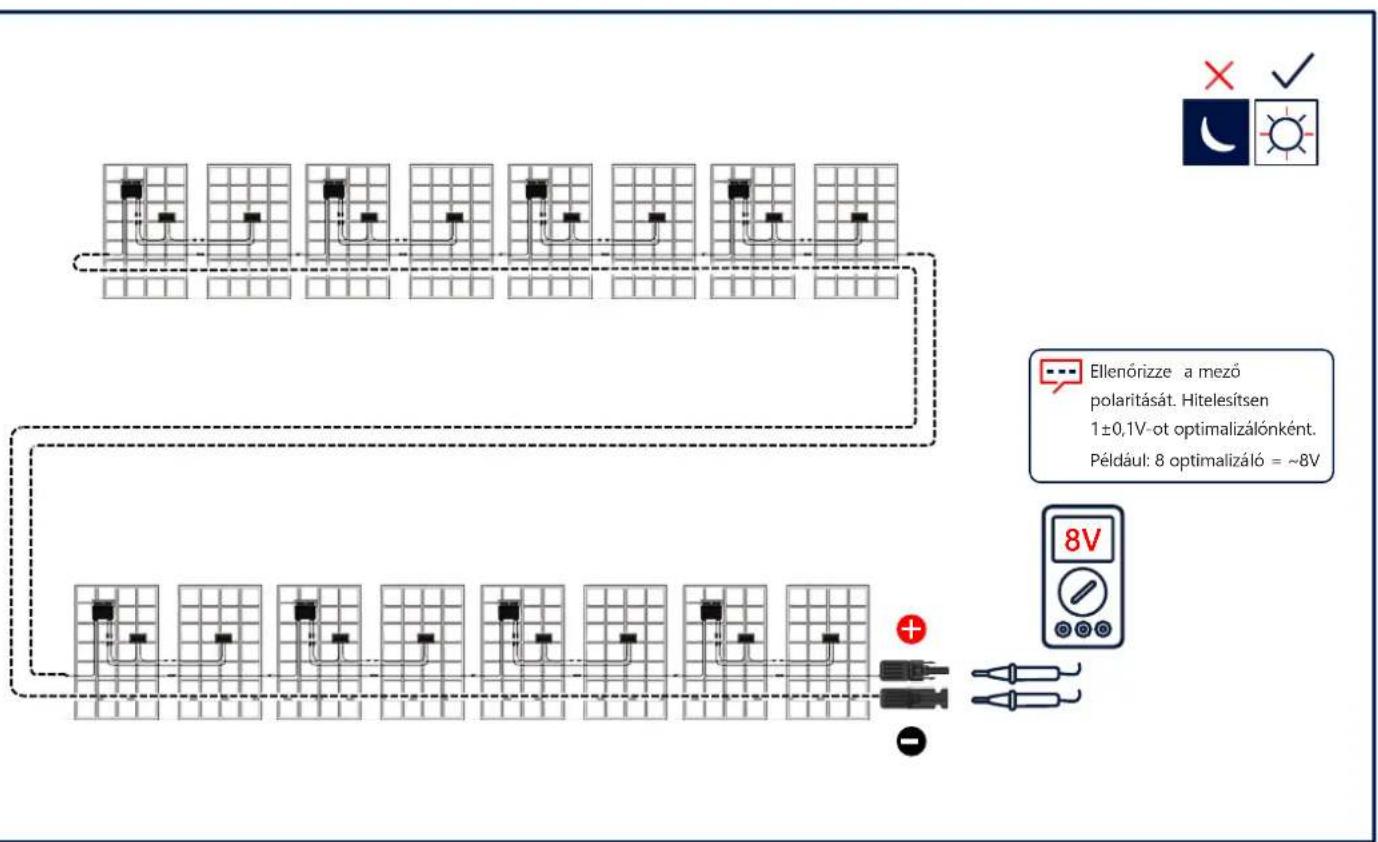

A PV mező csatlakoztatása

Távolságigény megtartasa

solar edge

3

solar2017

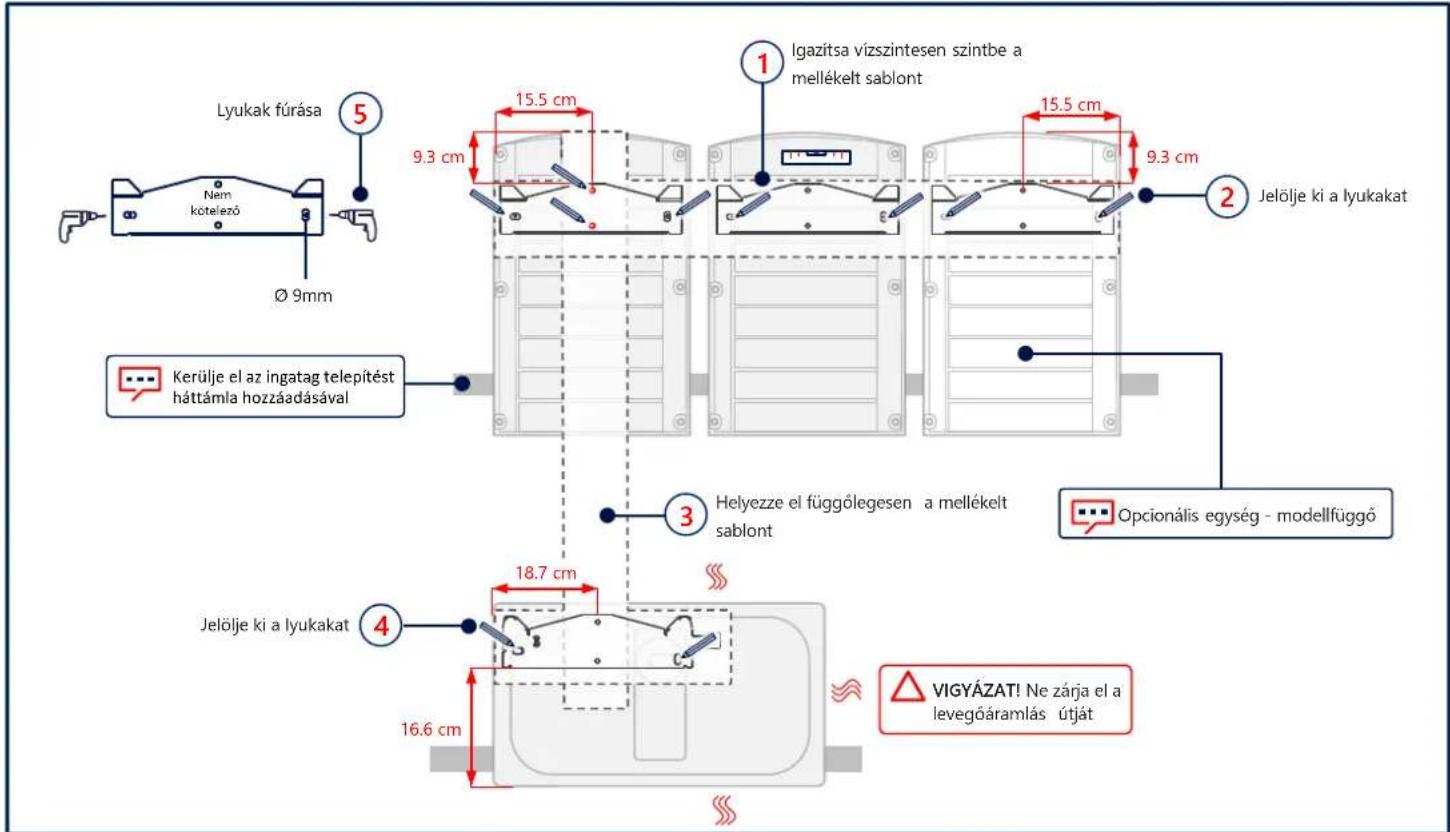

Lyukak helyének megjelöse és kifúrasa

4

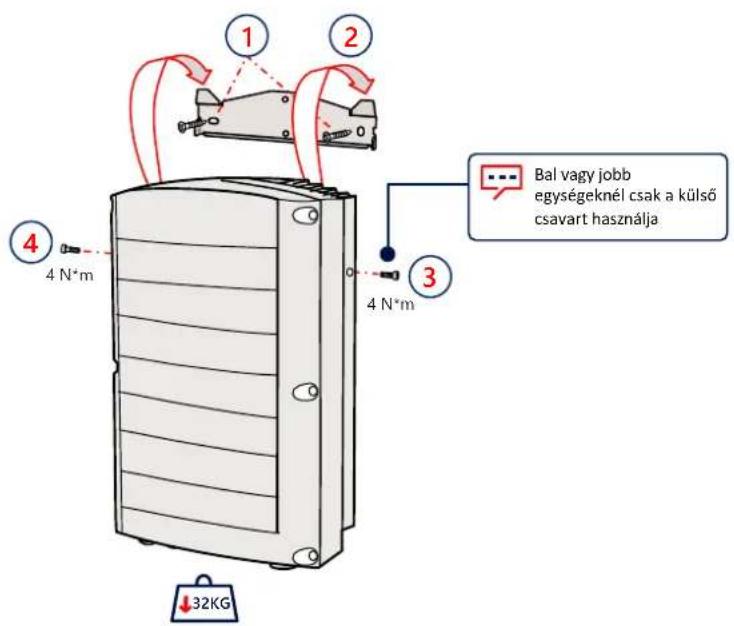

Az egységek rögzítésé

solar200

5

solar edge

6

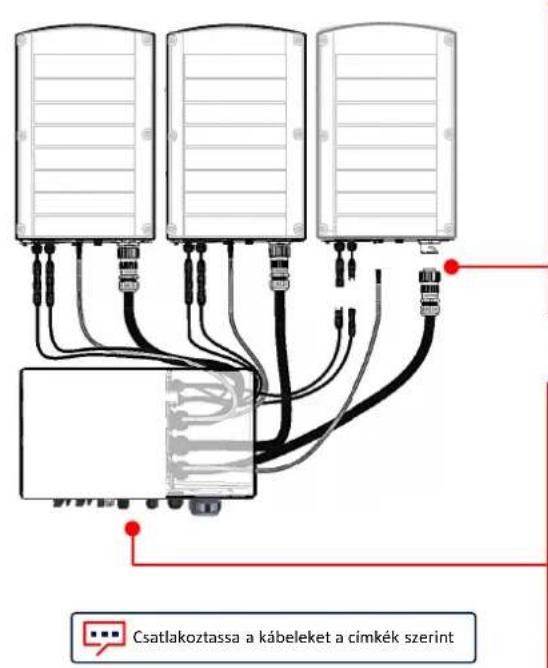

Az összekö'tő kábelek csatlakoztatása

VIGYAZAT!Ne zárja el a levegoáramlas utjat

A fedlapok eltávolítasa

solar edge

7

1

YELMEZTETES

A TELEPÉTÉS MEGKEZDESE ELÖTT VALASSZA LE AZ ARAMFORRÁST

solar edge

8

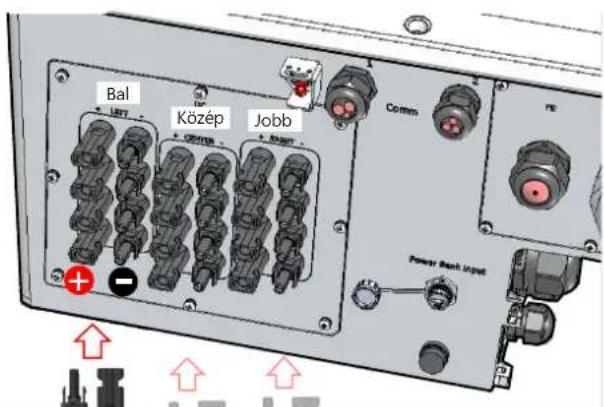

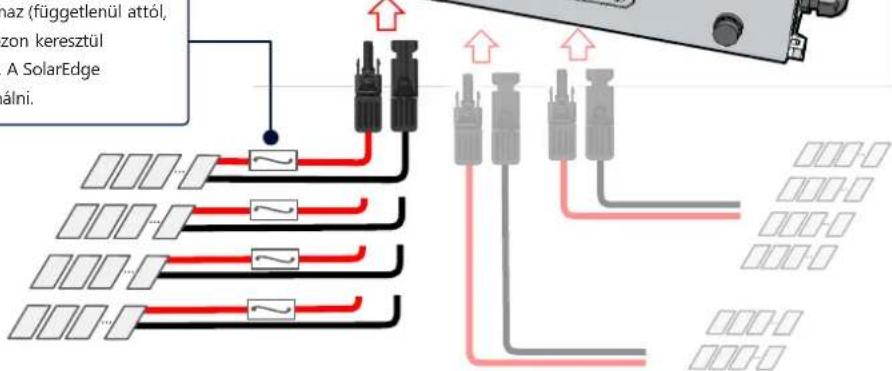

A PV stringek csatlakoztatása

Synergy egységek

Bal Kozep Jobb

A hasznalaton kivuli csatlakozokat tartsa lefedve

Fontos: Ha egy oylan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul (csatlakozik-e),biztositekokra van szukseg.A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

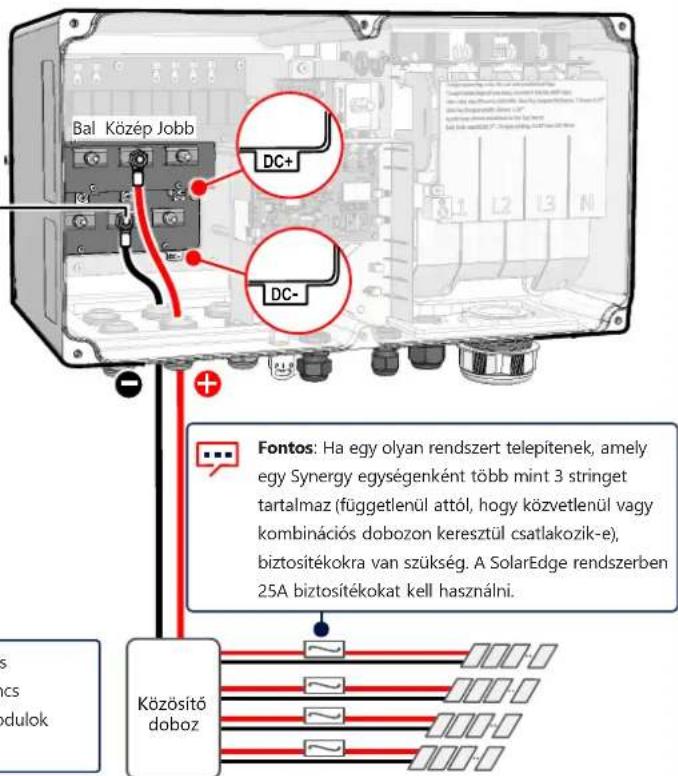

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solar edge

8

VIGYAZATI

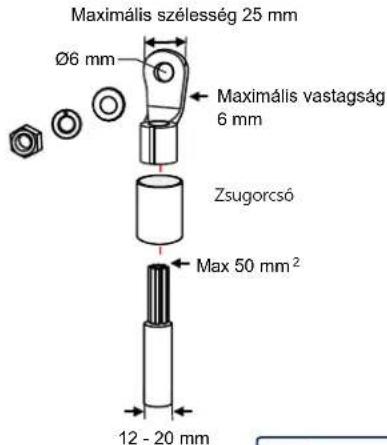

Aluminiumvezetokhoz CSAK bimetal szemes sarut HASZNALION
Rézevetokhoz CSAK énozott réz szemes sarut HASZNATIONAL

Synergy egységek Bal Kozep Jobb

5.7 N*m

Fontos: Ha egy olyan rendszert telepitenek, amely egy Synergy egysegenkent tobb mint 3 stringet tartalmaz (fuggetlenul attol, hogy kozvetlenul vagy kombinaciós dobozon keresztul csatlakozik-e),Biztositekokra van szukseg. A SolarEdge rendszerben 25Abiztositekokat kell hasznalni.

A DC oldi negativ vagy positiv polus funcionalis elektromos foldelese tilos, mert az inverterben nincs transzformator. A tartoszerkezet es a PV-tomb modulok kereteinek foldelese megengedett

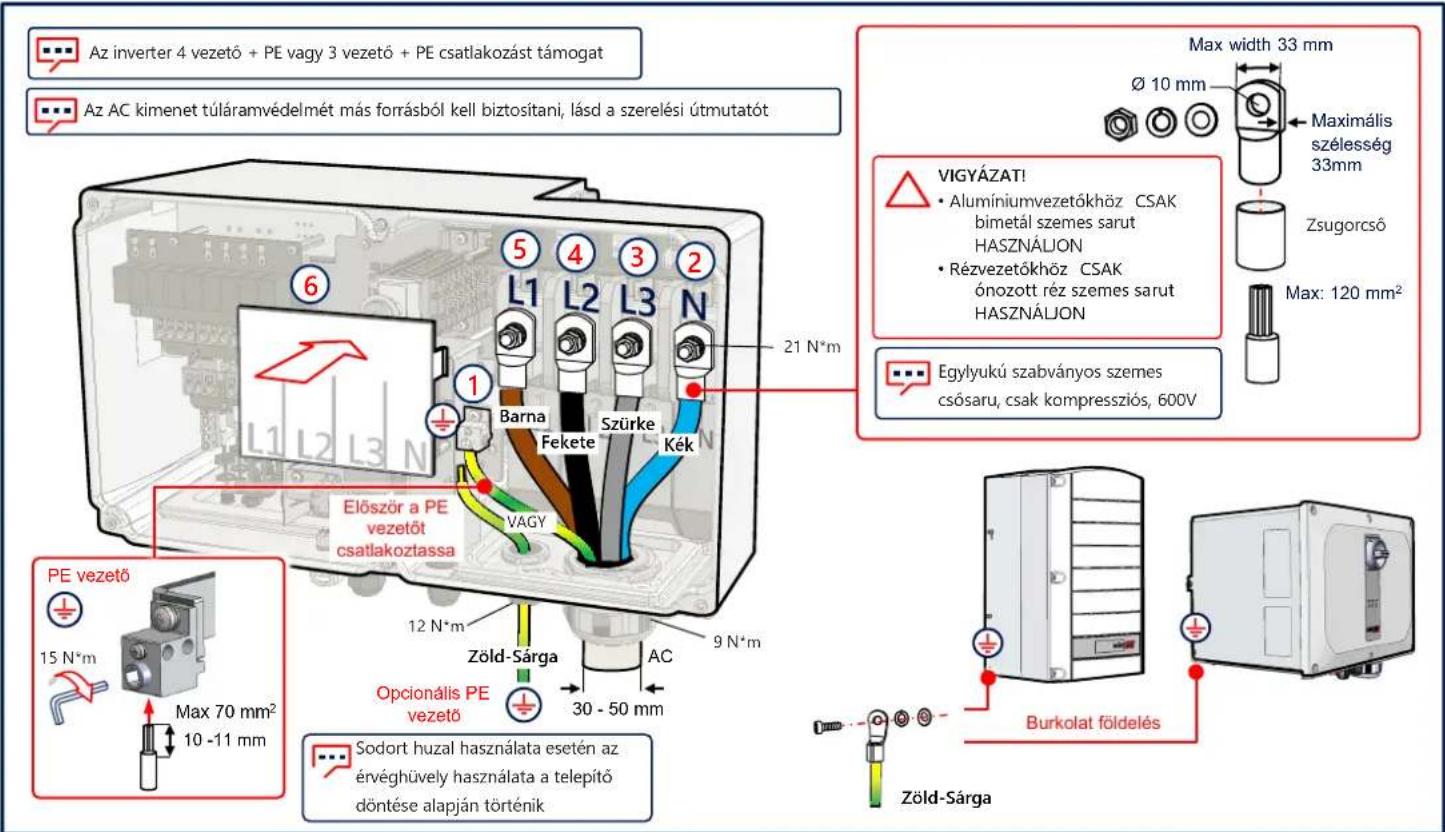

Az AC és a Védőfold csatlakoztatása (PE)

LAN kommunícão

solar 300

10

solar edge

11

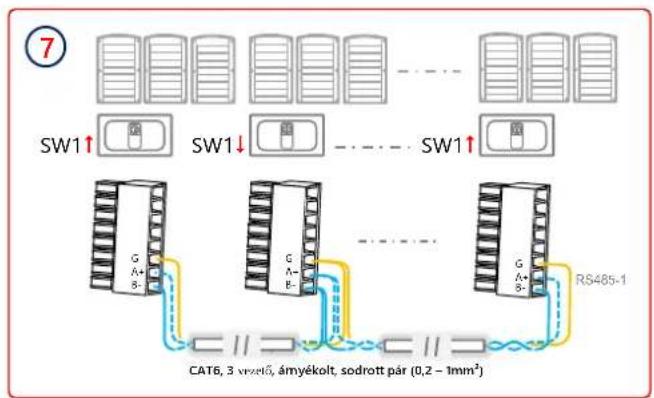

Több inverter csatlakozása RS485-ön

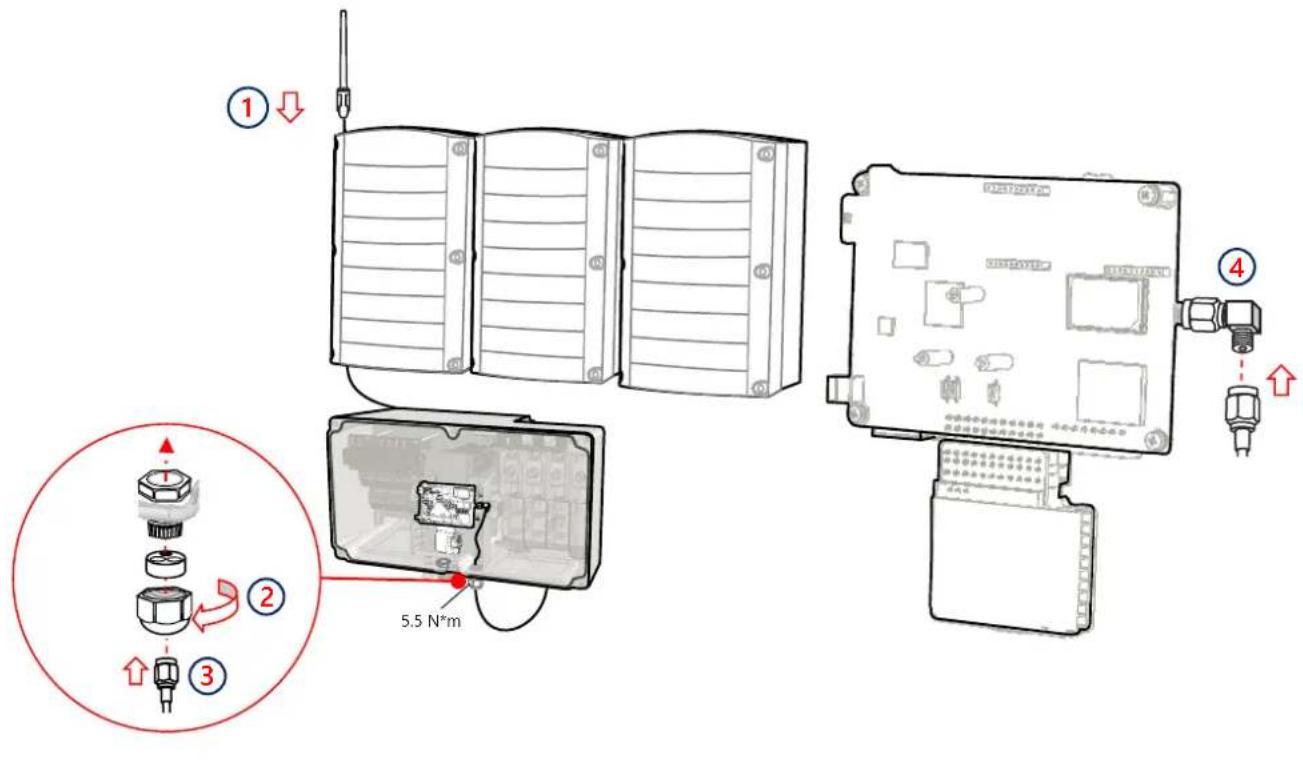

Wifi kommuníció csatlakoztatása (Opcionális)

solar200

12

solar edge

13

Mobilnetes kommuníció csatlakoztatása (Opcionális)

A fedlapok telepitése

solar 2017

14

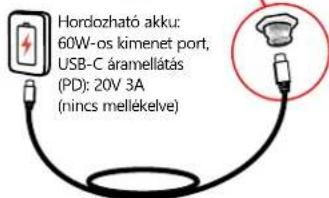

Előzetes üzembe helyezés, ha az áramelláts (AC) nincs csatlakoztatva (1. lehetőség)

Töltsle a SolarEdge SetApp-ot

Alitsa a DC-kapcsolot be allasba

Csatlakoztassa a hordozhato akkut

Inditsa el a SetAppot es kovesse az utasitasait

1meter,apa-apa cslakozo,USB-C (nincs mellekelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

16

Töltsle a SolarEdge SetApp-ot

Kapcsolja be az aramellatast

Inditsa el a SetAppot es kovesse az utasitaisait

solar2014

17

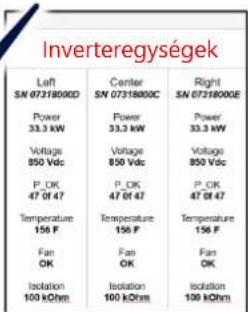

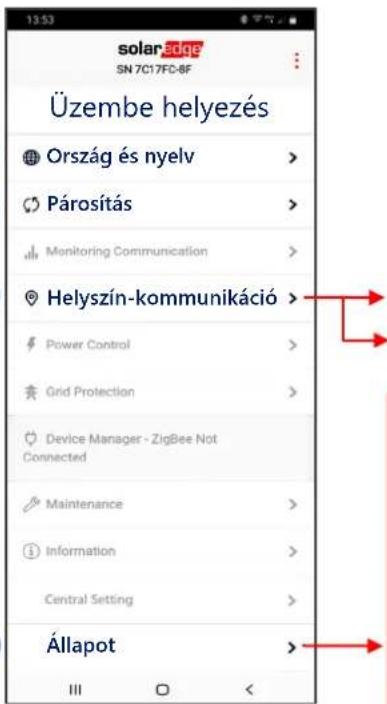

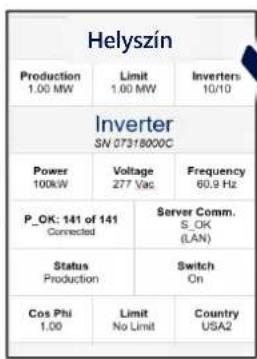

Az irányíó inverter üzembe helyezése

RS485-1 Protokoll SolarEdge Solaredge Iranyito RS485-1 Kovetó azonositás

LED jelzések

solar edge

18

TELJ. KOMM. HIBA

Zöld Kek Piros

A rendszer energia termel

Az AC csatlakoztatva van, de a rendszer nem termel energiaat

Az inverter kommuníkal a felügyeleti platformmal

Rendszerhiba

Támongatas elerhetósegei

Ha technikai problémáí vannak a SolarEdge termékekkel kapcsolatban, kérjuk, lépjen velünk kapcsolatba:

Elózetes ertés nélkül valtoztathato.
