产品类型	采用Synergy技术的三相电力逆变器
品牌	SolarEdge
型号	SE90KSYNERGYSET
应用	住宅和商业光伏装置
输入电源	来自太阳能电池板通过功率优化器提供的直流电 (DC)
输出电源	三相交流电 (AC)
额定功率	90 kW
技术	Synergy：模块化设计，便于维护
通讯	局域网、RS485、Wi-Fi（可选）、移动网络（可选）
连接性	兼容SolarEdge监控平台
安装	壁挂式或机架式安装，需要留出通风空间
维护与清洁	用软布清洁通风口；定期检查连接
安全性	过流保护、直流安全开关、必须接地
防护等级	防护等级IP65（估计）
工作温度	-25°C 至 +60°C（估计）
备件与可维修性	备件可从SolarEdge售后服务中心获得
一般信息	说明书提供多种语言；通过SetApp进行软件更新
指示灯	绿色（发电）、蓝色（通讯）、红色（故障）

常见问题 - SE90KSYNERGYSET SolarEdge

SolarEdge SE90KSYNERGYSET 逆变器的功率是多少？

该逆变器的额定功率为三相交流电 90 kW。

如何安装 SolarEdge SE90KSYNERGYSET 逆变器？

安装必须由专业人员完成。请按照指南步骤操作：固定支架、连接直流和交流电缆、连接通讯，并通过 SetApp 应用程序进行调试。

指示灯及其含义是什么？

绿色指示灯表示系统正在发电。蓝色表示已与监控平台通讯。红色表示系统故障。

如何将逆变器连接到监控平台？

使用 LAN、RS485 或 Wi-Fi（可选）连接与SolarEdge平台通讯。按照通讯指南中的说明操作。

逆变器可以在没有电池的情况下工作吗？

是的，逆变器设计用于太阳能电池板和功率优化器。电池是可选的，通过专用端口连接。

安装前的安全程序是什么？

在进行任何操作之前，请 断开交流 和直流电源。将开关置于OFF位置后等待5分钟，以便电容器放电。

如何维护 SolarEdge SE90KSYNERGYSET 逆变器？

定期用柔软的干布清洁通风口。每年检查连接。不要阻挡设备周围的空气流通。

如果红色指示灯亮起怎么办？

红色指示灯表示系统故障。检查连接和参数后重启逆变器。如果错误仍然存在，请联系SolarEdge技术支持。

直流连接应使用什么电缆？

使用带镀锡铜端子的铜电缆，或仅使用带 双金属 端子的铝电缆。电缆最大宽度为25毫米。

在哪里可以找到完整的说明书和更新？

说明书可在SolarEdge网站或 notice-facile.com 等平台免费下载。软件更新通过SetApp应用程序进行。

用户手册 SE90KSYNERGYSET SolarEdge

Ten symbol神经系统中，神经元的名称。

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關，並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示-本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安装功率優化器

①→②→③→④→⑤→⑥

(1)

使用SolarEdge Designer以設計串列

https://designer.solaredge.com

(2)

下載 SolarEdge Mapper 以將串列對應至功率優化器

solar edge

1 安装功率優化器

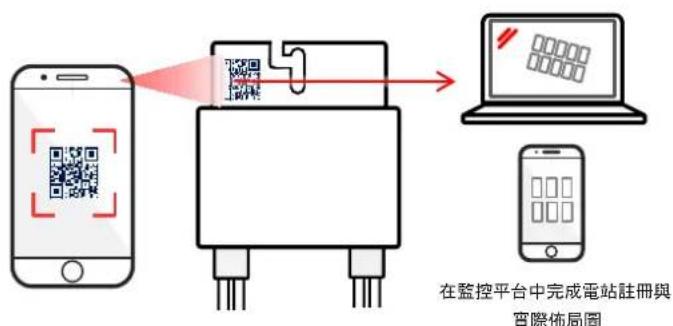

使用 Mapper 扫描 QR 確

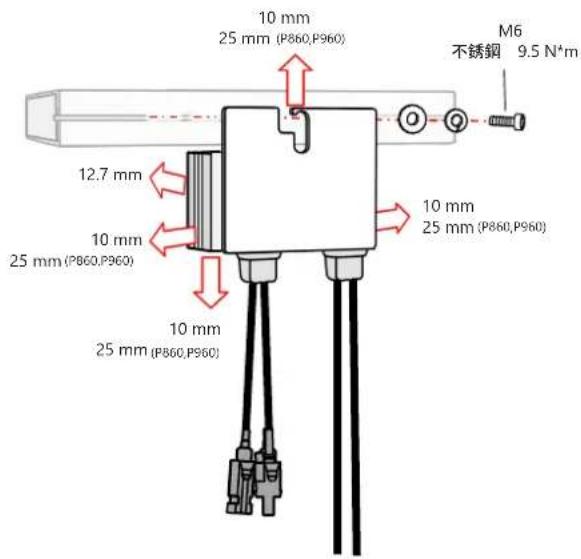

安装優化器

安装功率優化器

①→②→③→④→⑤→⑥

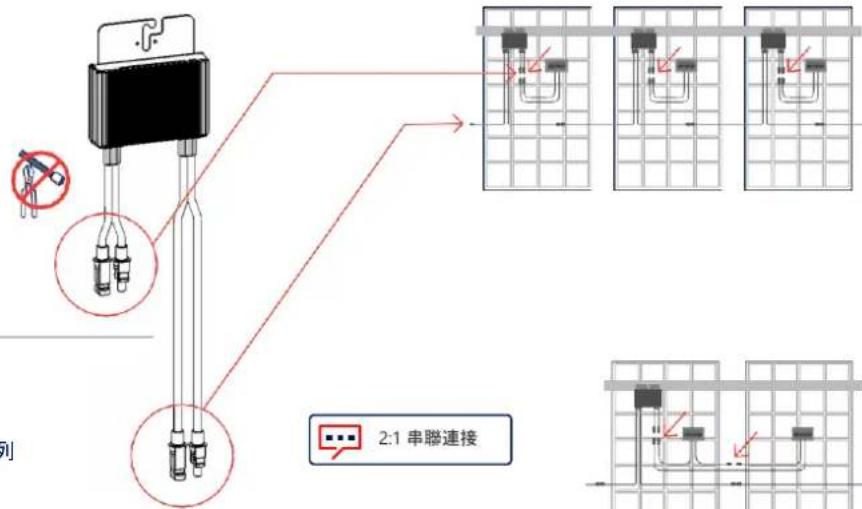

連接來自模組的輸入

將輸出連接至串列

使用兩個輸入優化器（P800p）平行連接兩個PV，或使用分支電線將兩個PV連接至單一輸入優化器。

solar edge

2

連接 PV 障列

solar edge

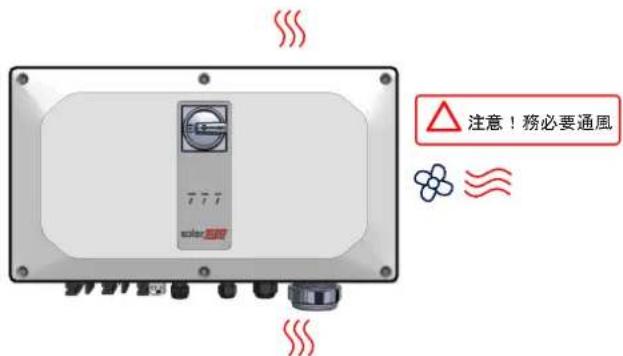

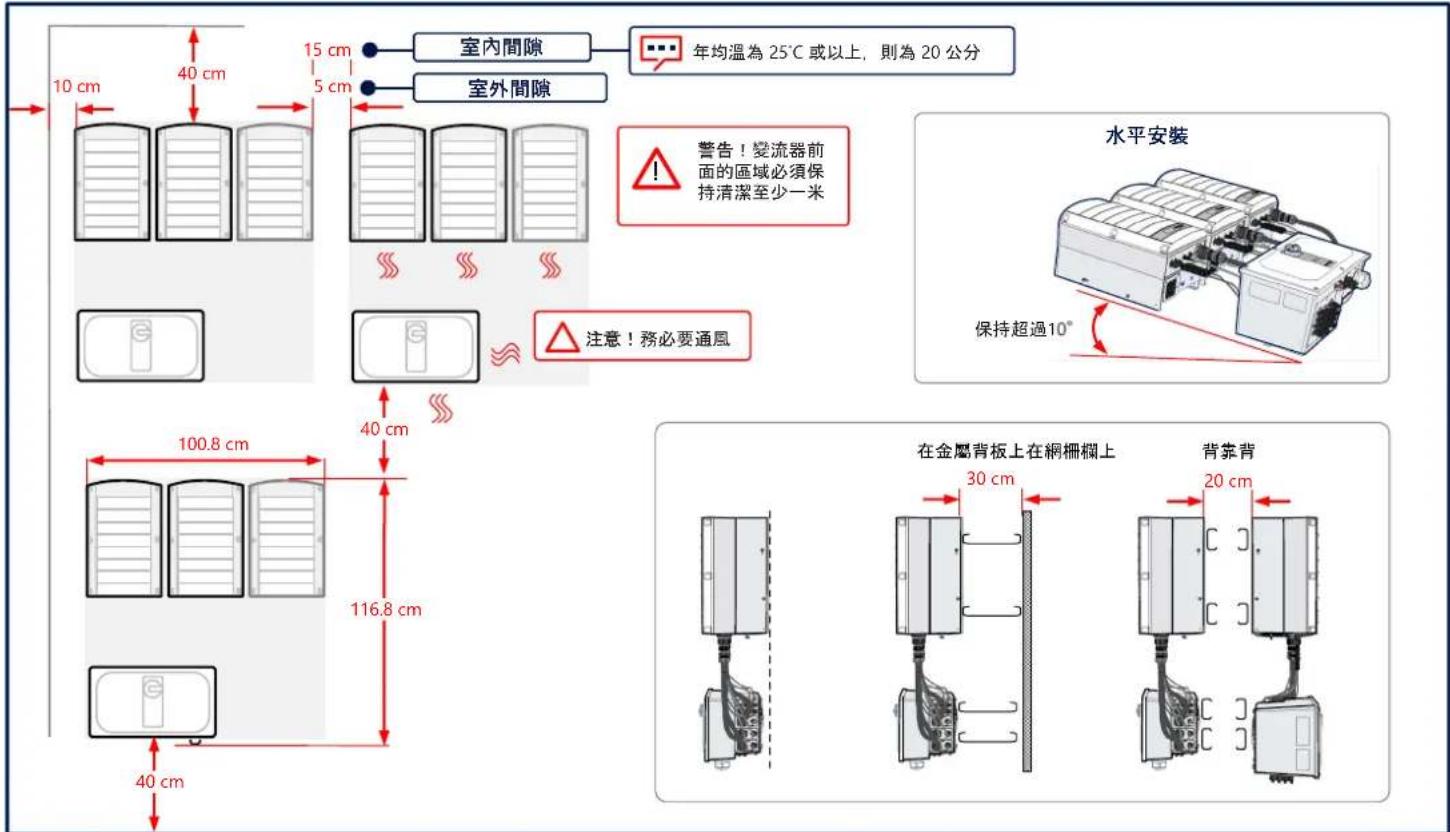

維持間隙

3

solar 2017

4

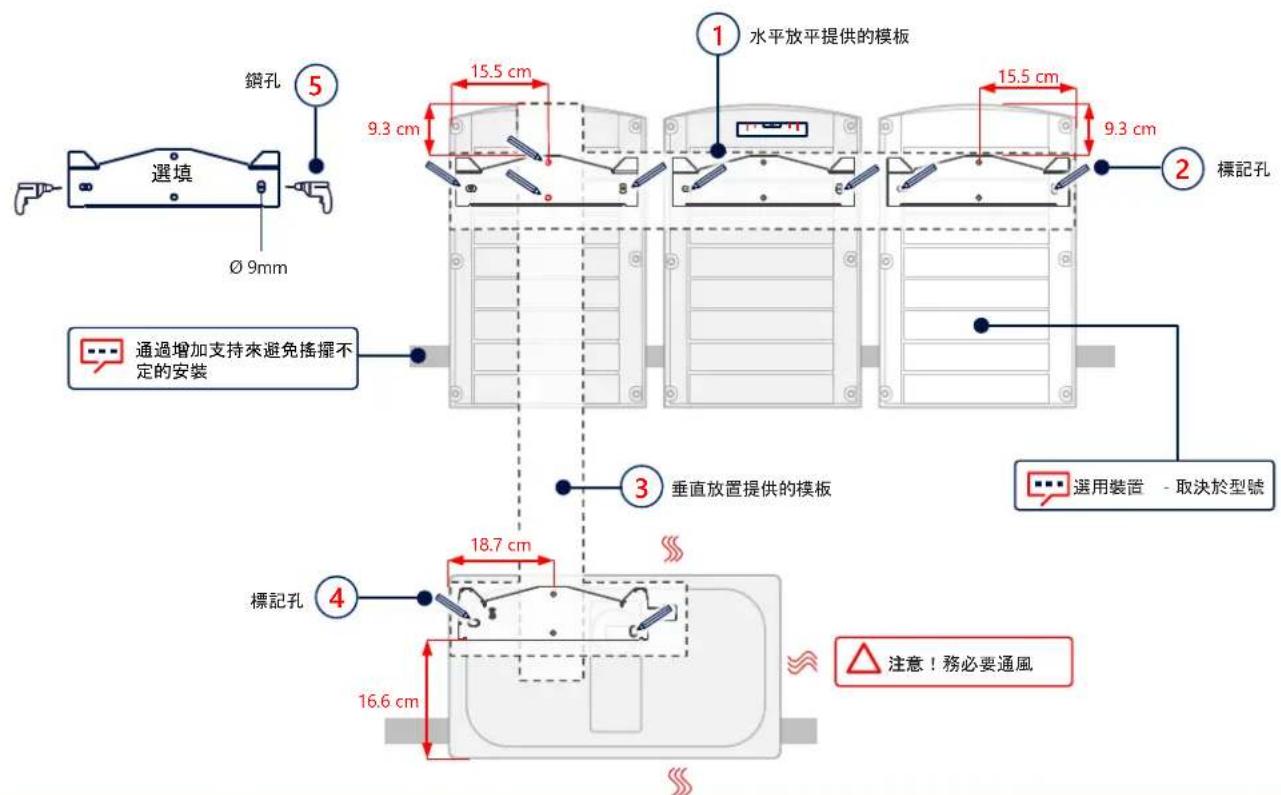

標記和鑽孔

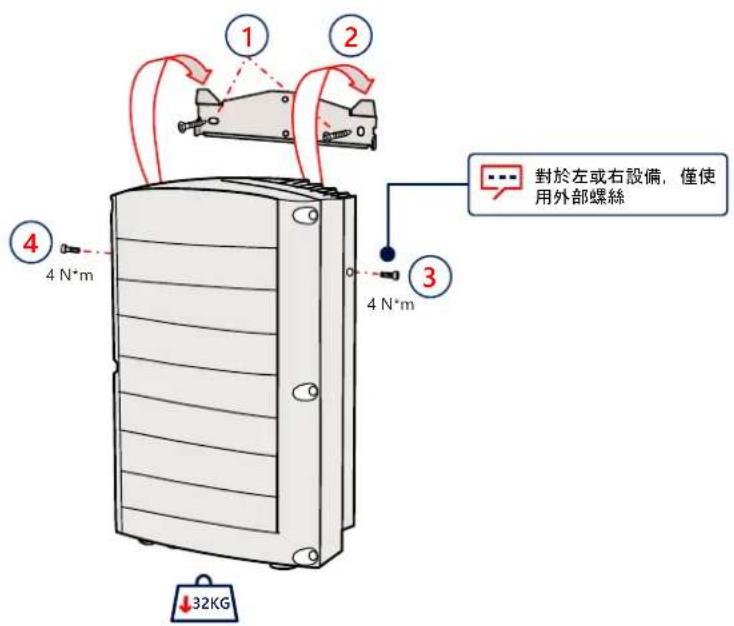

安装装置

solar edge

6

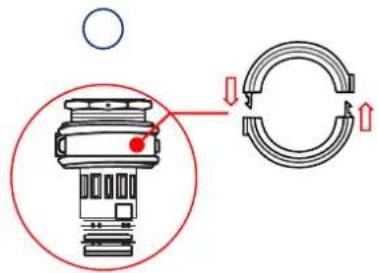

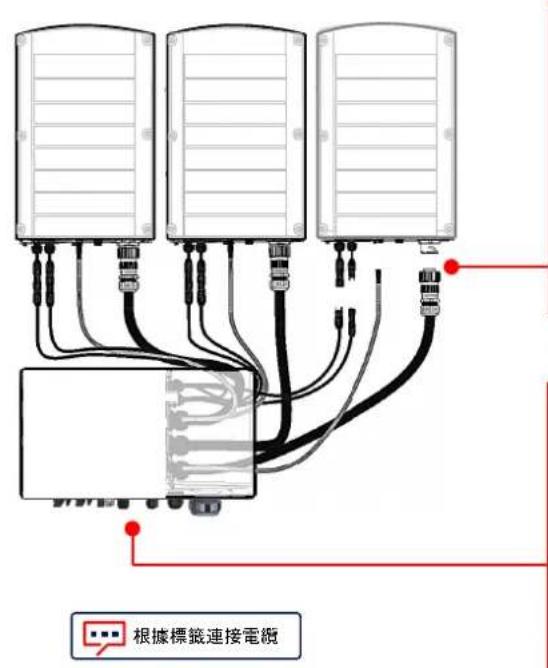

連接延伸電纜

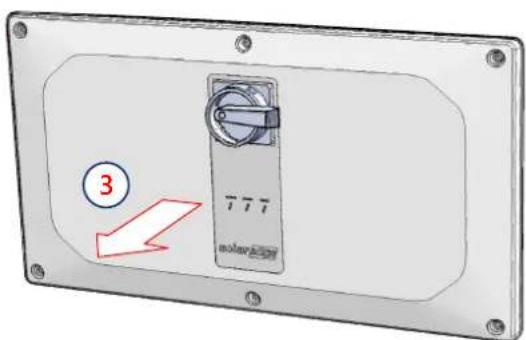

移除盖子

1

警告
開始安裝之前，請中斷電源

solar edge

8

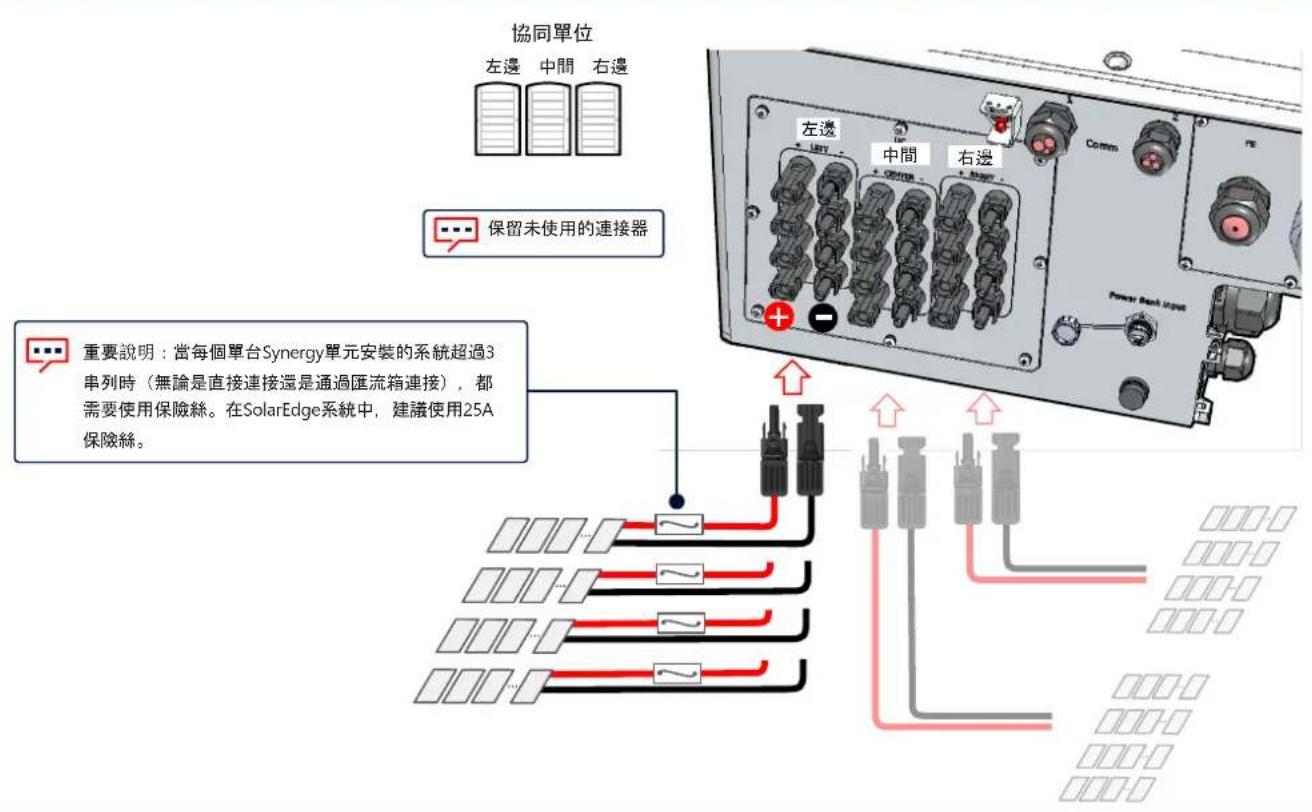

連接 PV 串列

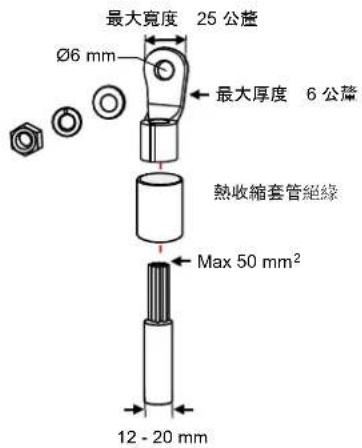

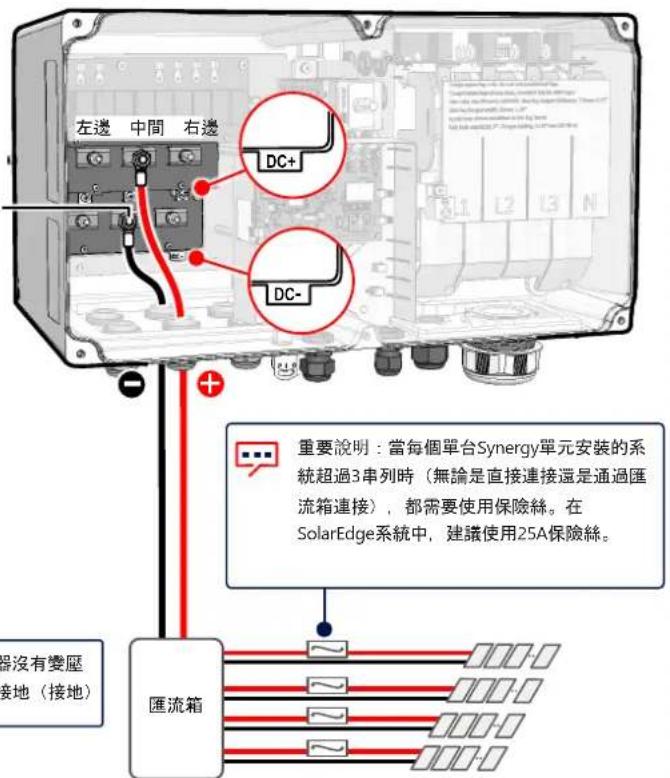

通過單個DC輸入連接PV串

solar 2017

8

注意！！
·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

5.7 N*m

重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

solar edge

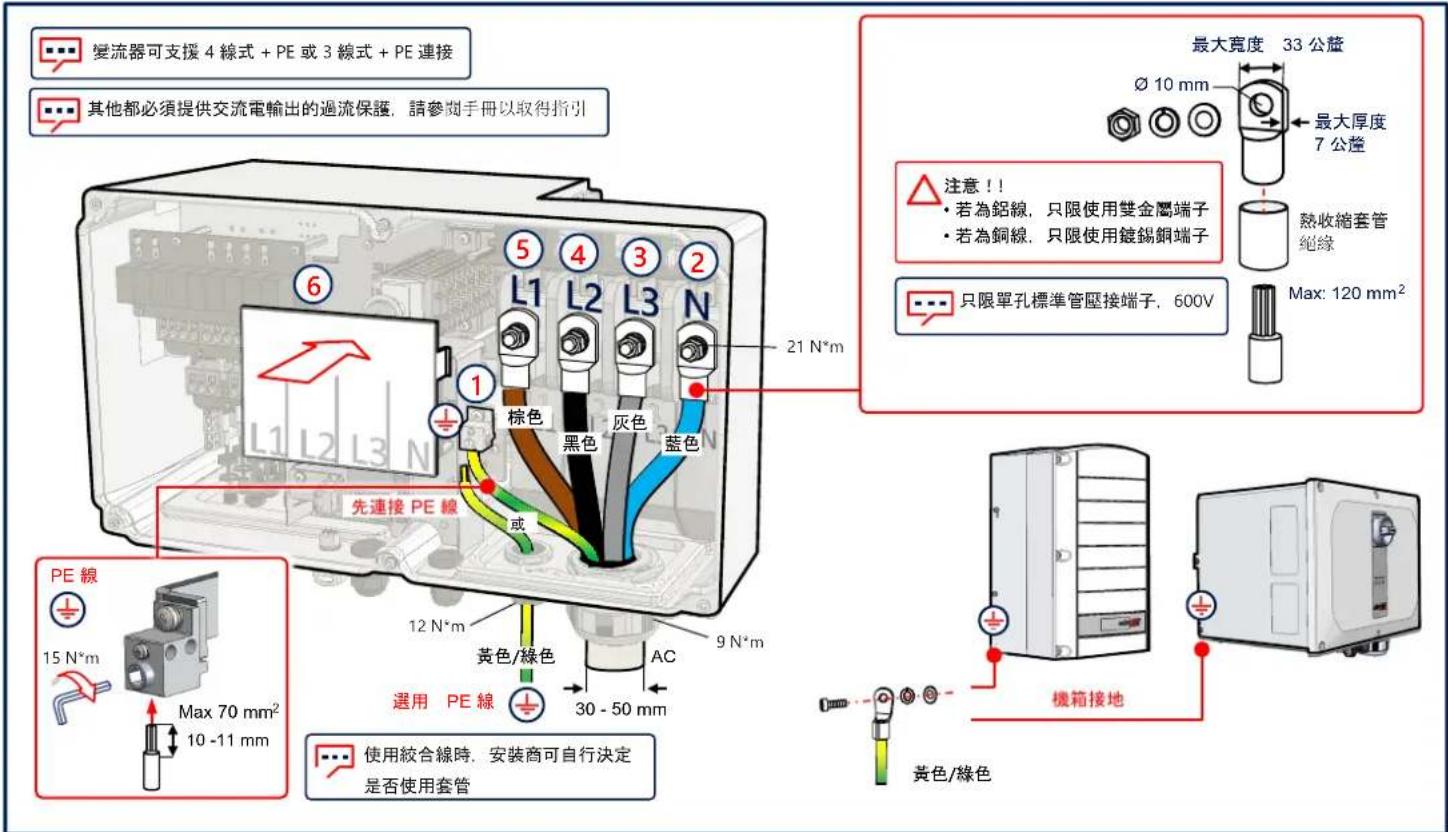

連接交流電和保護接地

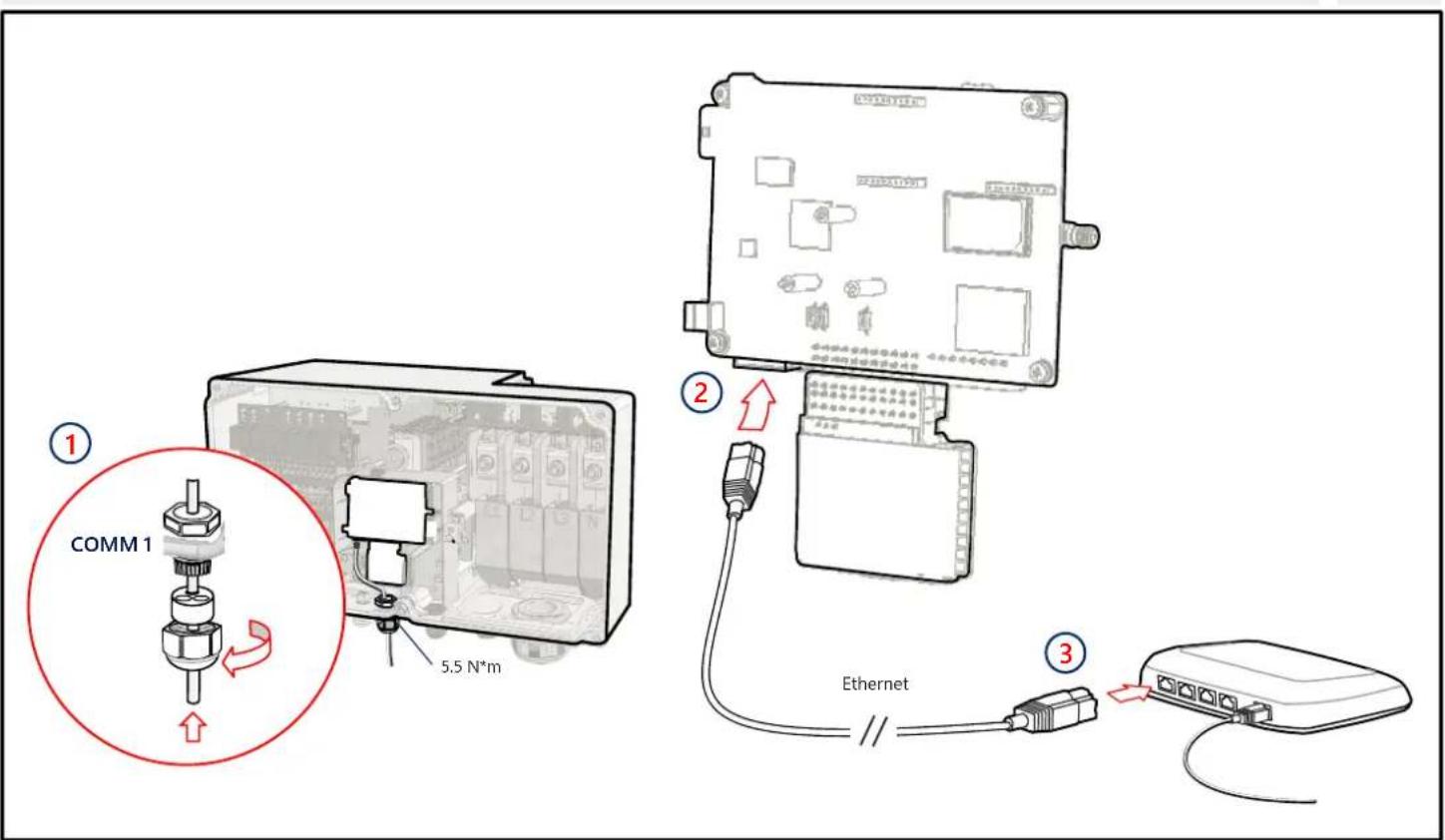

LAN 通訊

10

solar edge

11

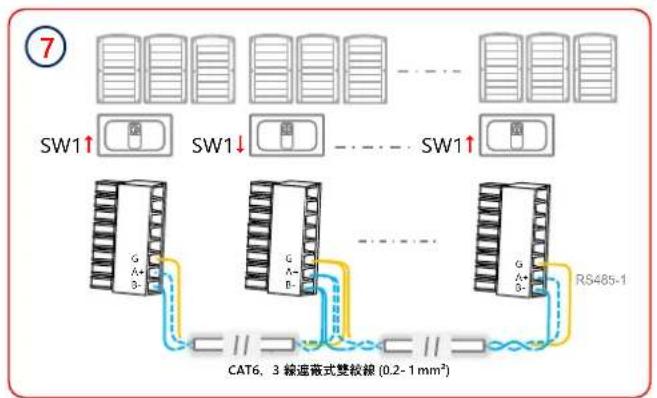

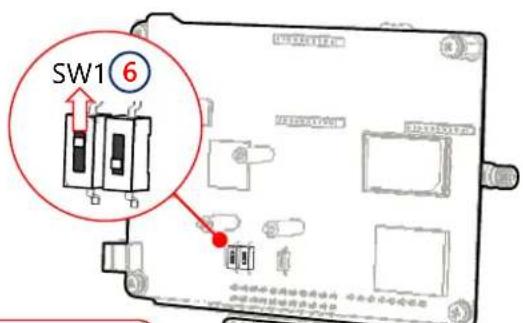

多個逆變器的 RS485 連接

Wi-Fi 通訊連線（選配）

solar200

12

solar edge

13

連線蜂巢式網路通訊 (選用)

安装盖子

solar edge

15

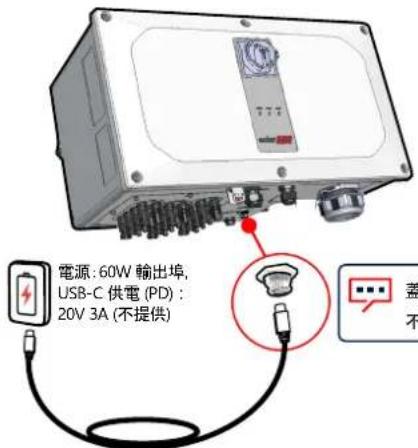

未連接交流電時預先調試 (選項 1)

下载

SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照

SetApp

1公尺，公對公，USB-C（不提供）

solar edge

調適直流電與交流功率 (選項 2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar2014

17

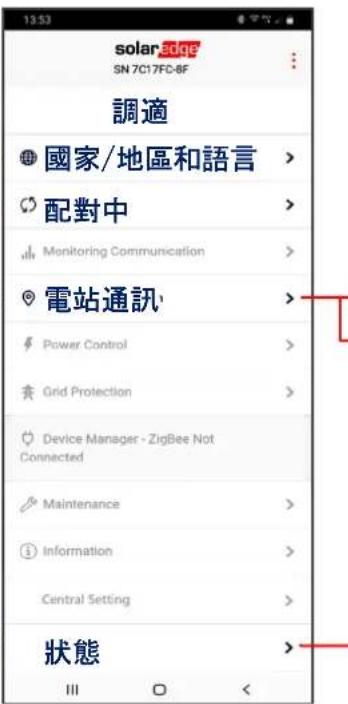

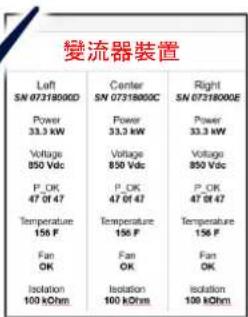

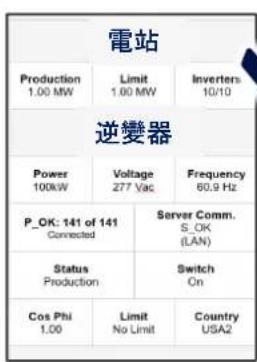

調適主變流器

RS485-1 通訊協定 SolarEdge SolarEdge主裝置

RS485-1 從屬裝置偵測

LED指示

功率 通訊 雷誤

绿燈 藍燈 紅燈

系統正在產生功率

變流器正在與監控平台通訊

變流器正在與監控平台通訊

系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

SolarEdge Inc. 保留所有權利。2021年3月
