SE66.6KRW00IBPM4 - 电力逆变器 SolarEdge - 免费用户手册

产品类型	三相电力逆变器
品牌	SolarEdge
型号	SE66.6KRW00IBPM4
技术	Synergy（模块化逆变器）
额定功率	66.6 kW
相数	三相
最大DC输入电压	1000 V
AC输出电压	400 V（3相 + N + PE）
输出频率	50/60 Hz
重量（主机）	约32 kg
尺寸（长×高×深）	约1000 × 700 × 300 mm
防护等级	IP65（户外使用）
温度范围	-40 °C 至 +60 °C
连接方式	以太网、RS485、Wi-Fi（可选）、移动网络（可选）
显示	LED指示灯：电源（绿色）、通讯（蓝色）、故障（红色）
安装方式	壁挂式，室内或室外，需留出空间
安全	直流开关、过压保护、功能接地
用途	配备SolarEdge功率优化器的光伏系统
质保	12年（SolarEdge标准）
维护	清洁通风格栅，检查连接
随附配件	互连电缆、快速安装指南

常见问题 - SE66.6KRW00IBPM4 SolarEdge

如何安装SolarEdge SE66.6K逆变器？

安装必须由专业人员进行。使用提供的模板将逆变器固定在墙上，并遵守必要的间距（上方≥10 cm，下方≥40 cm，左右≥15 cm，前方≥5 cm）。首先连接优化器的DC电缆，然后连接AC电缆和地线。使用SolarEdge SetApp进行调试。

逆变器上的LED指示灯代表什么？

绿色指示灯表示系统正在发电。蓝色指示灯表示逆变器正在与监控平台通信。红色指示灯表示系统故障。如果电源LED（绿色）亮起但无发电，则逆变器已通电但未发电（例如等待日照条件）。

如何将光伏组串连接到此逆变器？

将每个光伏组串连接到相应Synergy单元（左、中、右）的DC输入。注意极性（DC+、DC-）。如果每个单元有超过3个组串，请使用25 A保险丝。对于铝线，仅使用双金属接线片；对于铜线，使用镀锡铜接线片。

如何使用SolarEdge SetApp进行调试？

在智能手机上下载SolarEdge SetApp应用程序。将DC开关置于ON位置。通过Wi-Fi或以太网（或USB-C进行预调试）连接到逆变器。按照步骤操作：选择国家、配对优化器、配置通信和功率限制。

如何通过RS485连接多台逆变器？

使用每台逆变器的COMM 2端口。连接一根3线屏蔽双绞线（G, A+, B-）。将第一台逆变器配置为主机（SW1向上），其余配置为从机（SW1向下）。线路终端自动设置。

逆变器周围需要多大的间距？

室内：上方至少10 cm、下方40 cm、侧面15 cm、前方5 cm。室外：逆变器前方保持1 m。在炎热地区（年平均温度≥25°C），上方额外增加20 cm。切勿阻挡空气流通。

红色指示灯报错如何解决？

查看SetApp界面或监控平台以获取错误代码。检查DC和AC连接、电网电压以及优化器状态。关闭DC和AC电源重启逆变器（等待5分钟）。如果错误持续，请联系SolarEdge技术支持。

如何清洁SolarEdge逆变器？

先断开AC和DC电源。使用柔软干布清洁外壳。对于通风格栅，可使用带软刷的吸尘器。切勿使用水、溶剂或研磨性清洁剂。检查连接并按需拧紧螺丝。

AC连接能否使用铝线？

可以，但必须使用合适的双金属接线片。对于铜线，使用镀锡铜接线片。确保接线片正确压接并应用热缩绝缘层。DC连接推荐扭矩为9.5 N·m，AC接地为12 N·m。

SE66.6K逆变器的质保期是多久？

SolarEdge为这款三相逆变器提供标准12年质保，涵盖制造和材料缺陷。可购买延长质保。请保留购买凭证并按说明安装设备以维持质保。

用户手册 SE66.6KRW00IBPM4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

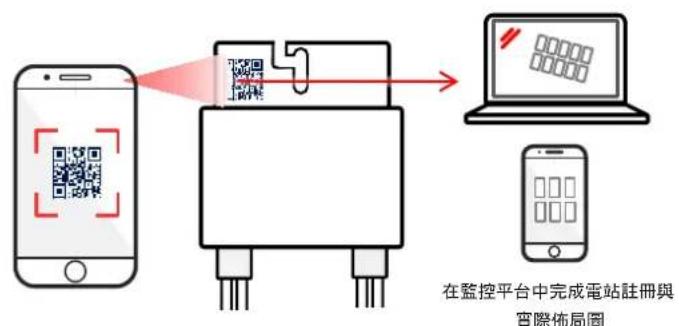

使用 Mapper 掃描 QR 碼

4

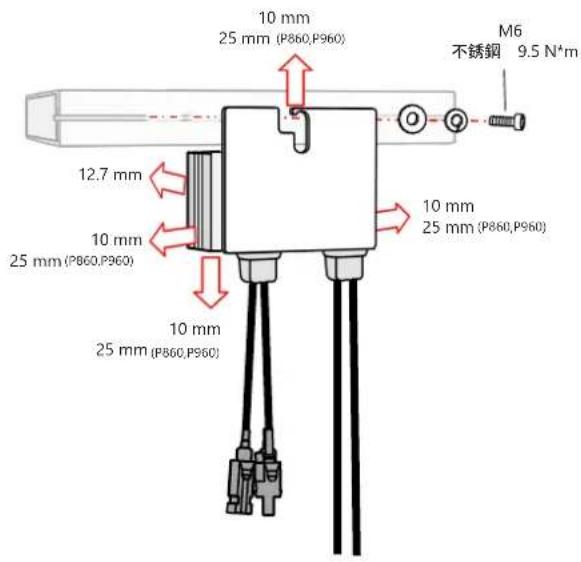

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 40 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

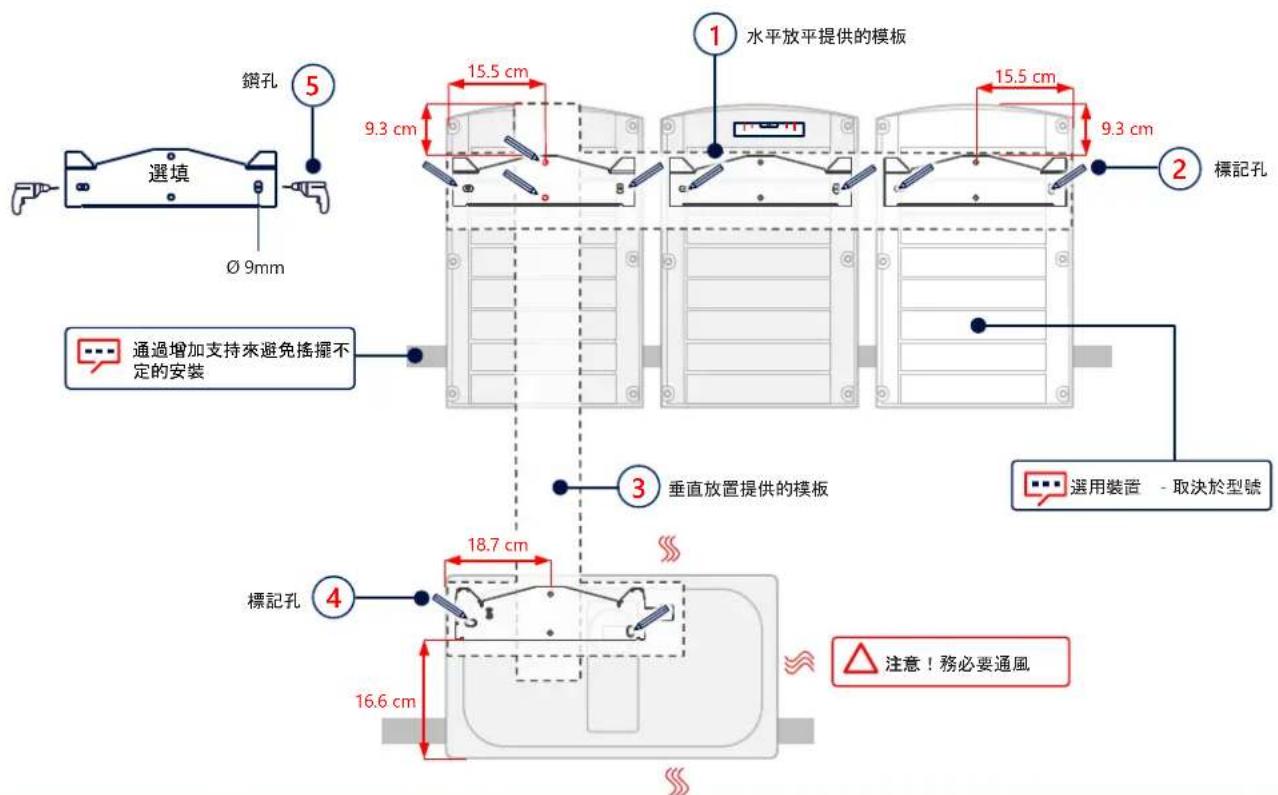

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

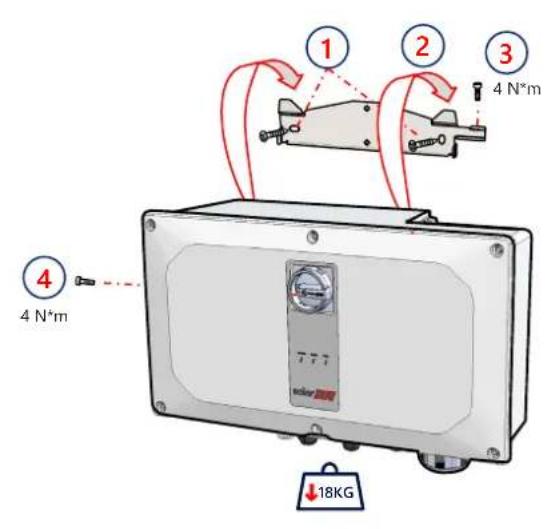

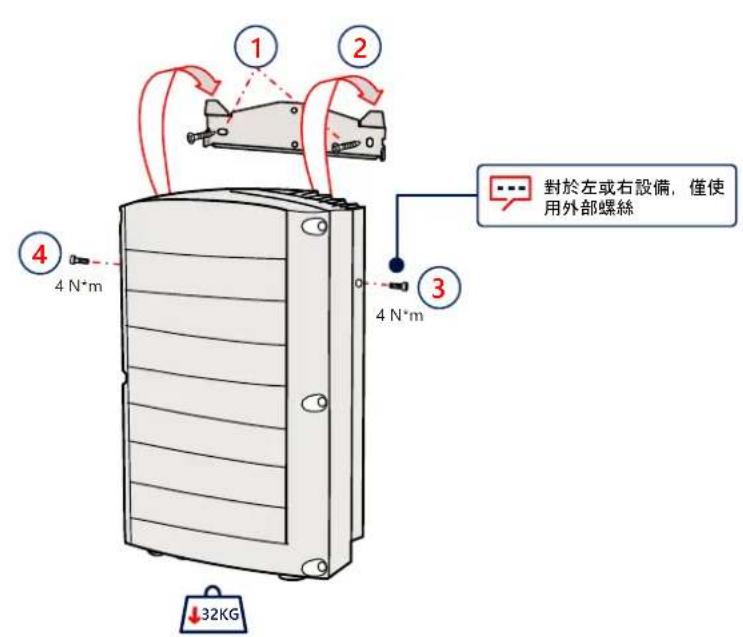

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

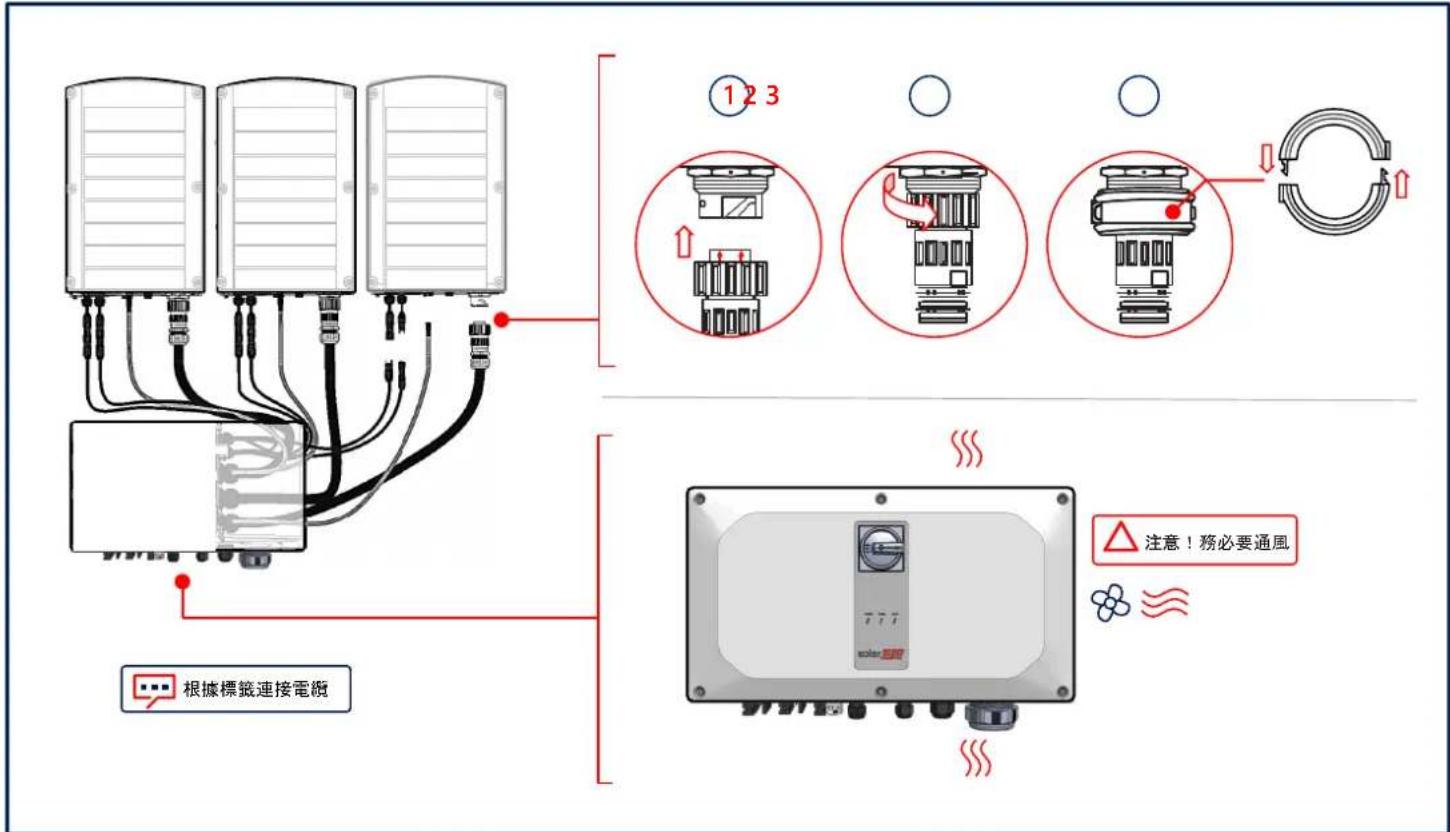

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

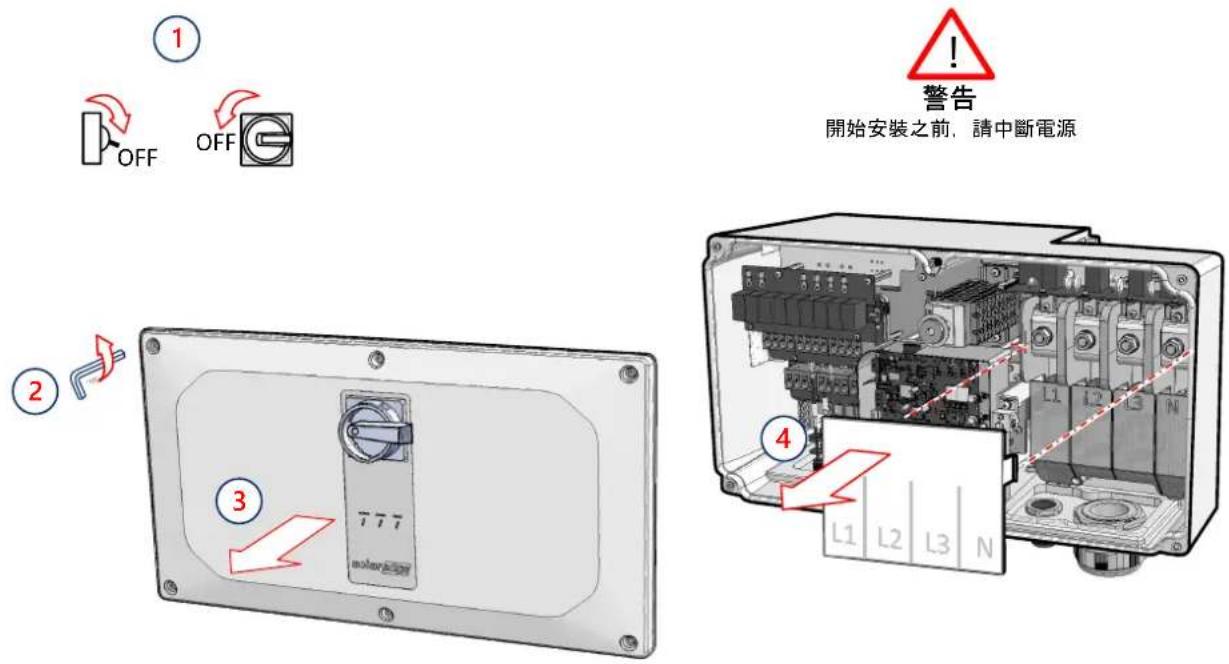

移除蓋子

solaredge

7

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

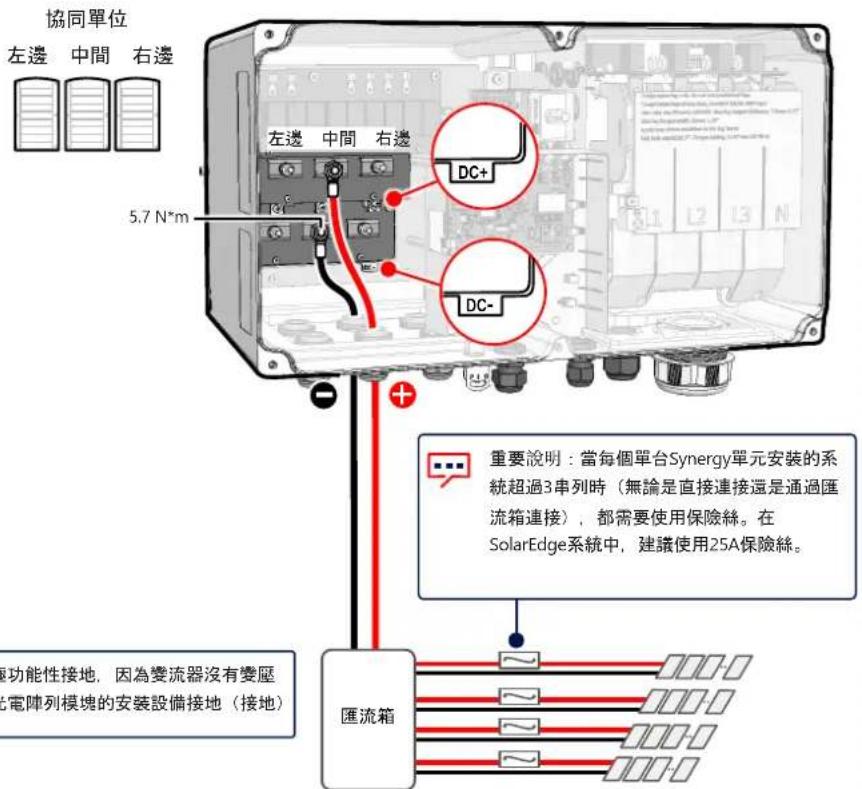

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 15 N*m Max 70 mm² 10 -11 mm 12 N*m 9 N*m AC 30 - 50 mm 選用 PE 線 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

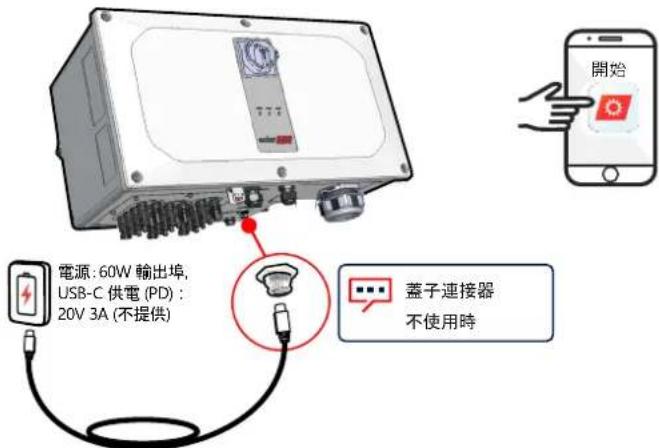

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項 2）

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

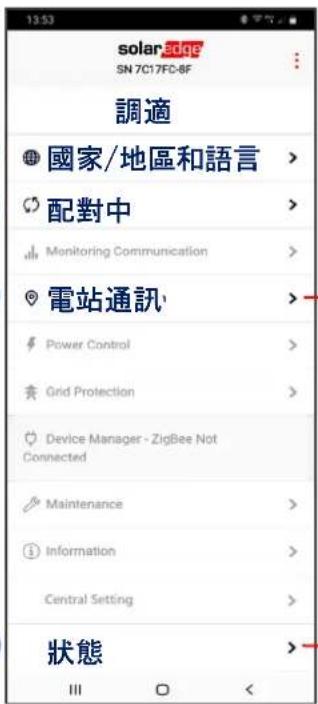

17 調適主變流器

1
2
3

solaredge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 III 0

RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 → 從屬裝置偵測

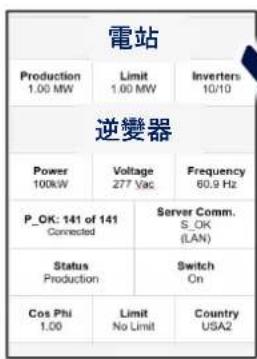

電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

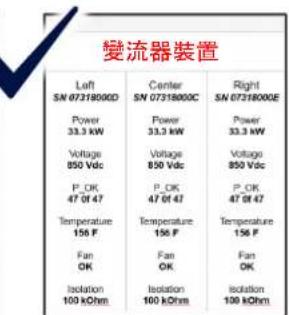

變流器裝置 Left Center Right SN 0731800GD SN 0731800DC SN 0731800DC Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

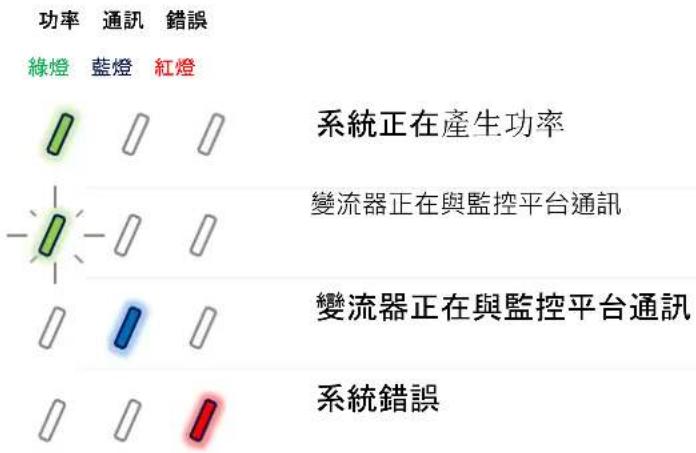

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
