Notice SolarEdge SE120KRW08IBNQ4 - page 265
265 / 288
请选择您的语言并填写邮箱：我们将为您发送专门翻译的版本。
产品类型 采用Synergy技术的三相逆变器
品牌 SolarEdge
型号 SE120KRW08IBNQ4
额定功率 120千瓦
直流输入电压 最高850伏直流（每台Synergy单元）
直流输入数量 每台Synergy单元最多3路（超过3路需加保险丝）
交流输出电压 三相277/480伏（例如美国2）或根据配置其他
连接方式 以太网、RS485、可选Wi-Fi、可选移动网络
总重量 约50公斤（左单元18公斤，中单元32公斤，右单元可变）
尺寸（长x高x深） 约100.8厘米×116.8厘米×40厘米（水平安装）
工作温度范围 -25°C至+60°C（超过50°C降额）
防护等级 IP65（户外）
主要功能 直流/交流转换、内置功率优化器、通过SetApp监控、电池管理
维护与清洁 用干布清洁通风格栅；每年检查连接
安全 直流开关、交流开关、强制接地、过电压保护
备件与可维修性 由合格安装人员更换风扇和Synergy单元
一般信息 标准12年保修（可延长），无变压器设计

常见问题 - SE120KRW08IBNQ4 SolarEdge

如何在光伏组件上安装功率优化器？
使用M6螺丝（9.5牛·米）将优化器固定在组件下方，注意尺寸：距离框架10毫米，对于P860/P960型号为25毫米。先连接组件输入，再连接至组串的输出。
逆变器周围应保持哪些安全距离？
上方至少留出10厘米、下方40厘米、左侧15厘米、右侧5厘米的空隙。户外使用时，在炎热地区额外预留20厘米。逆变器前方区域应至少保持1米畅通。
如何将光伏组串连接到逆变器？
将组串连接到Synergy单元（左、中、右）的直流输入端。每单元超过3路组串时，安装25安保险丝。铝线使用双金属接线端子，铜线使用镀锡铜接线端子，拧紧扭矩4牛·米。
如何连接交流电缆？
将L1、L2、L3、N和PE（绿/黄）线连接到接线端子。拧紧扭矩：相线21牛·米，PE线12牛·米。使用标准600伏压接端子。地线应首先连接。
如何配置与监控平台的通信？
将以太网电缆连接到COMM 1端口（5.5牛·米）。对于RS485，在COMM 2接线端子上使用3芯屏蔽电缆（CAT6）。通过SetApp界面将RS485-1协议配置为SolarEdge主站模式。
如何在没有交流连接的情况下进行调试？
下载SolarEdge SetApp应用程序。将直流开关置于ON，连接外部电池（60瓦端口）或USB-C电源（20V/3A）为逆变器供电，然后按照SetApp指示操作。
逆变器上的LED指示灯表示什么？
绿色：发电中。蓝色：有交流电源但未发电。红色：系统错误。COMM指示灯（蓝色闪烁）表示与监控的通信正常。
如何更换故障风扇？
切断交流电源和直流电源，等待5分钟。卸下盖板，拔下风扇连接器，拧下风扇并安装新风扇。重新盖上并恢复供电。此操作必须由合格安装人员执行。
热降额的标准是什么？
如果内部温度超过50°C，逆变器会降低功率。超过60°C时，逆变器停机。确保通风良好并遵守建议的间距，避免过热。
在哪里获取此产品的技术支持？
通过官方网站联系SolarEdge支持：https://www.solaredge.com/service/support。准备好序列号和站点配置以便更快获得帮助。

用户关于以下问题的提问 SE120KRW08IBNQ4 SolarEdge

0 问题 关于此设备。回答您知道的问题或提出自己的问题。

提出关于此设备的新问题

电子邮件保持私密：仅用于在有人回复您的问题时通知您。

还没有问题。成为第一个提问的人。

下载您的设备说明 电力逆变器 免费PDF格式！查找您的手册 SE120KRW08IBNQ4 - SolarEdge 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 SE120KRW08IBNQ4 品牌 SolarEdge.

用户手册 SE120KRW08IBNQ4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

SolarEdge SE120KRW08IBNQ4 - 1

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

SolarEdge SE120KRW08IBNQ4 - 注意！ - 1

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

SolarEdge SE120KRW08IBNQ4 - 警告！ - 1

請不要剪下電線連接器

SolarEdge SE120KRW08IBNQ4 - 警告！ - 2

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

SolarEdge SE120KRW08IBNQ4 - 警告！ - 3

SolarEdge SE120KRW08IBNQ4 - 警告！ - 4

打開/關閉主要電路板交流電開關。並靜候5分鐘

SolarEdge SE120KRW08IBNQ4 - 警告！ - 5

SolarEdge SE120KRW08IBNQ4 - 警告！ - 6

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

SolarEdge SE120KRW08IBNQ4 - 1 - 1

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

SolarEdge SE120KRW08IBNQ4 - 1 - 3

SolarEdge SE120KRW08IBNQ4 - 1 - 4

SolarEdge SE120KRW08IBNQ4 - 1 - 5

SolarEdge SE120KRW08IBNQ4 - 1 - 6
[NO TEXT]

SolarEdge SE120KRW08IBNQ4 - 1 - 7

SolarEdge SE120KRW08IBNQ4 - 1 - 8
[NO TEXT]

solar edge

1 安装功率優化器

3

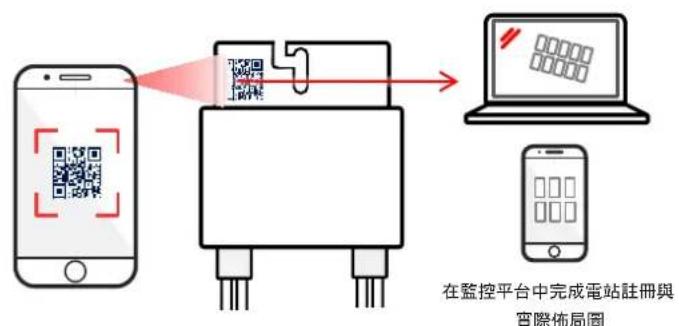

使用 Mapper 掃描 QR 碼

4

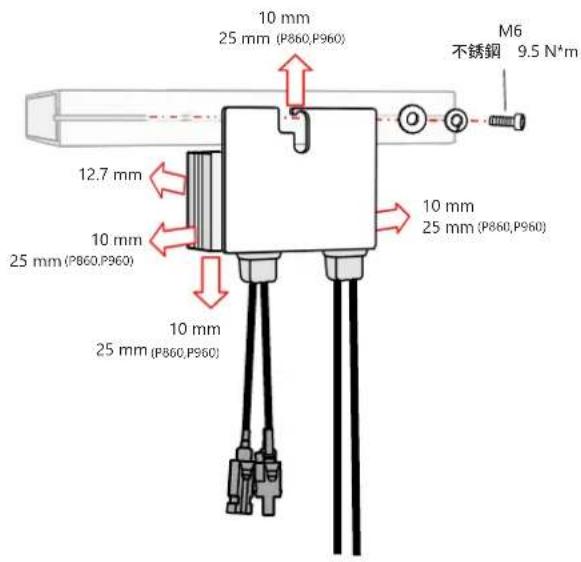

安裝優化器
10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

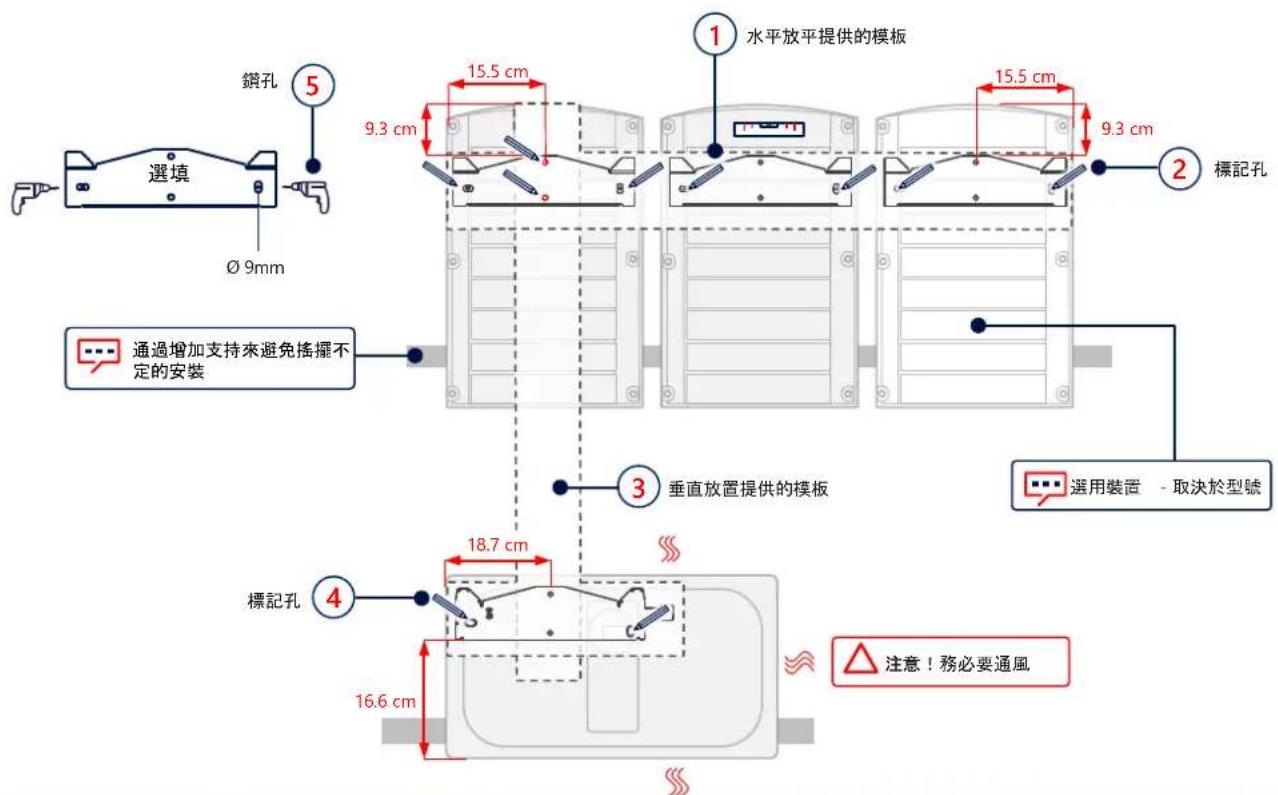

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

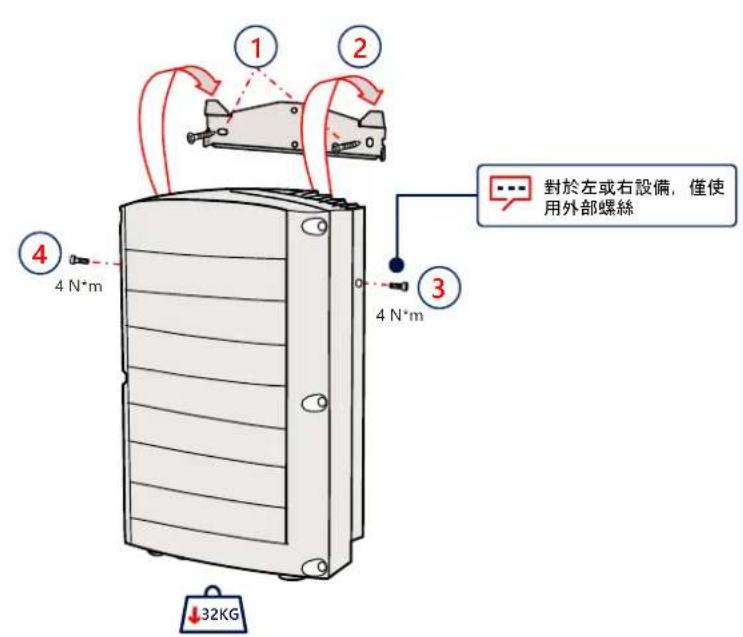

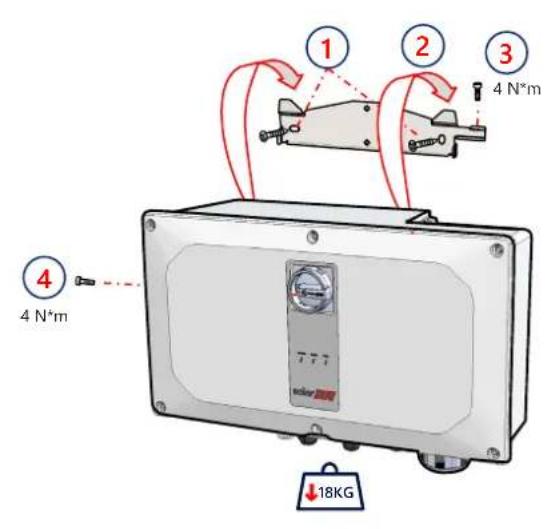

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solaredge

6

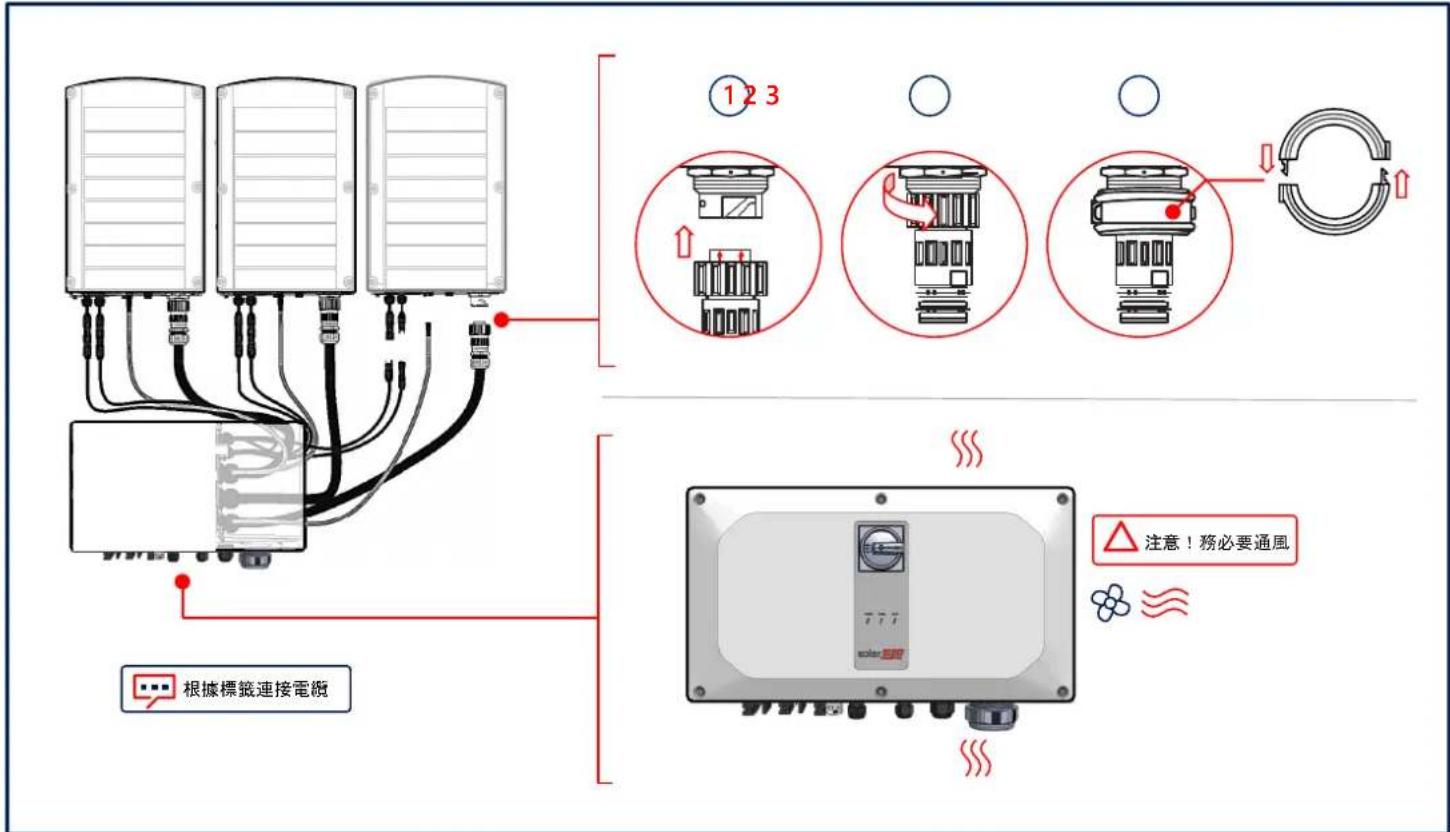

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

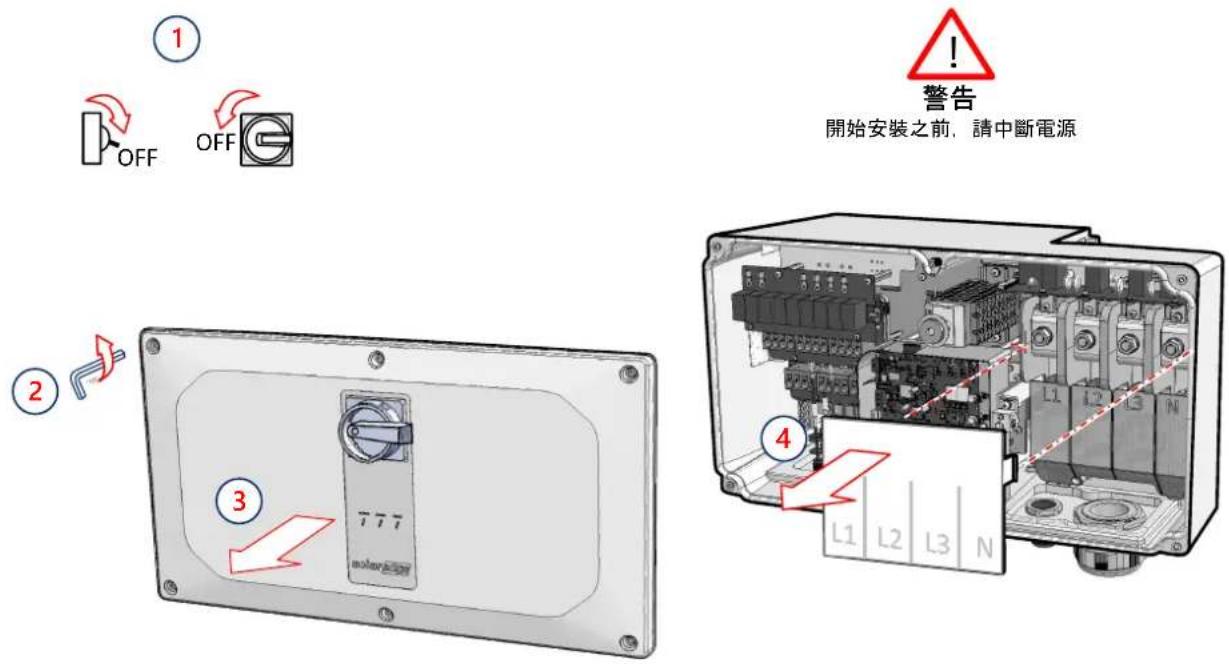

移除蓋子

solaredge

7

SolarEdge SE120KRW08IBNQ4 - 移除蓋子 - 1

solaredge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

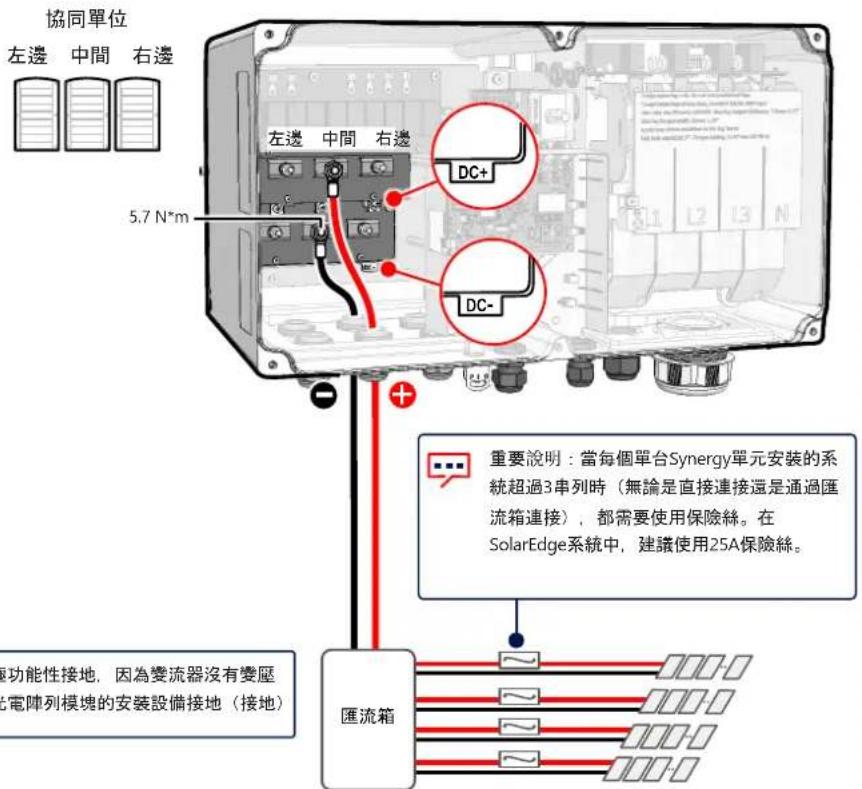

通過單個DC輸入連接PV串

solaredge

8

SolarEdge SE120KRW08IBNQ4 - 通過單個DC輸入連接PV串 - 1

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

SolarEdge SE120KRW08IBNQ4 - 通過單個DC輸入連接PV串 - 4

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm 選用 PE 線 30 - 50 mm 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

SolarEdge SE120KRW08IBNQ4 - Wi-Fi 通訊連線(選配) - 1

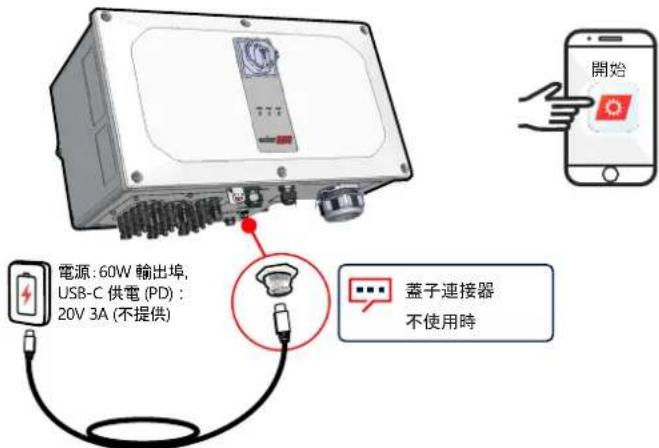

15 未連接交流電時預先調試 (選項 1)

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 1

下載 SolarEdge SetApp

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 2

打開直流電開關

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 3

連接電源

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 4

啟動並遵照 SetApp

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 5

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 6

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 7

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 8

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 9

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 10

SolarEdge SE120KRW08IBNQ4 - 未連接交流電時預先調試 (選項 1) - 11

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項

2) 16

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 1
下载
SolarEdge SetApp

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 2
打開電源

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 3
啟動並遵照
SetApp

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 4

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 5

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 6

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 7

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 8

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 9

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 10

SolarEdge SE120KRW08IBNQ4 - 2) 16 - 11

solar edge

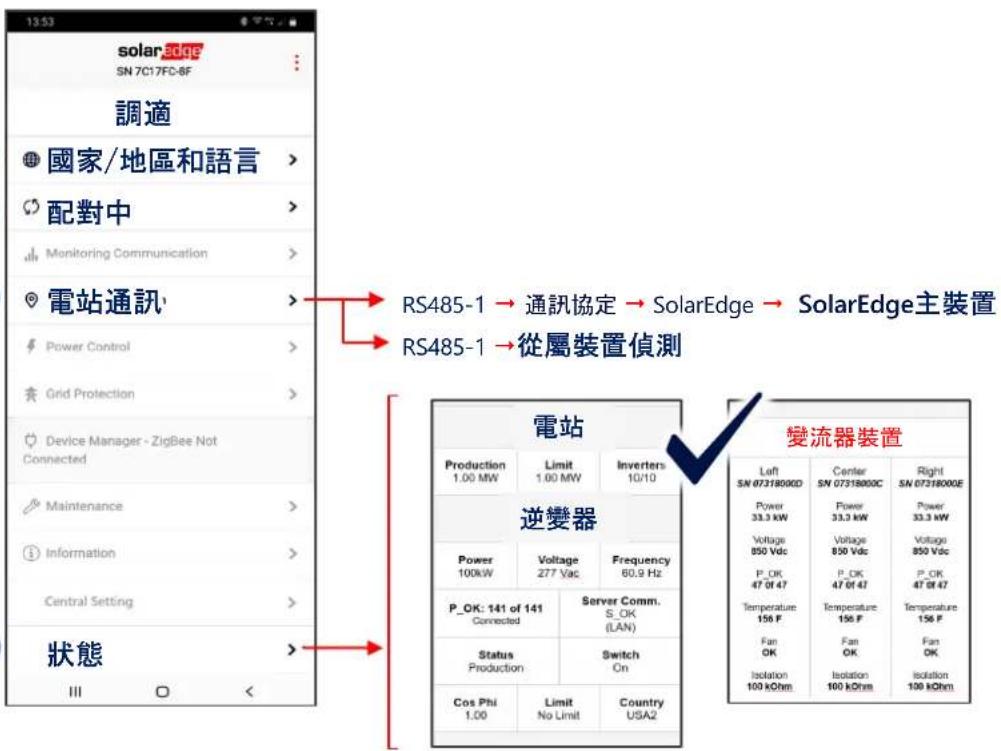

17 調適主變流器

SolarEdge SE120KRW08IBNQ4 - 調適主變流器 - 1

1

2

3

solarEdge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 > III ○ < RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 →從屬裝置偵測 電站 Production 1.00 MW Limit 1.00 M…

4

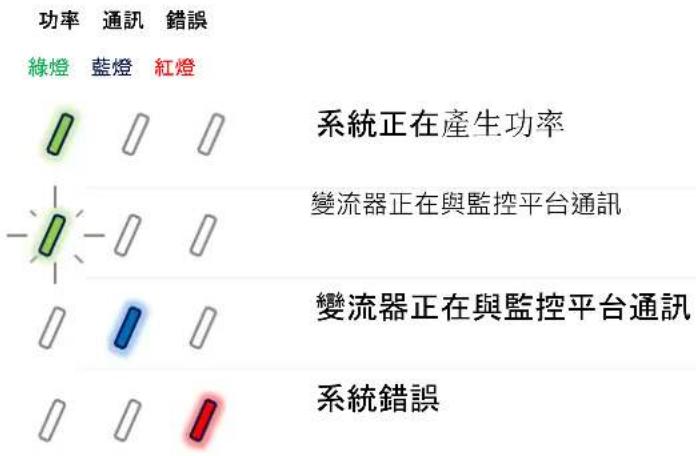

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
