Ürün Tipi	Üç fazlı Synergy teknolojili inverter
Marka	SolarEdge
Model	SE120KRW08IBNQ4
Nominal Güç	120 kW
DC Giriş Voltajı	Synergy birimi başına 850 Vdc'ye kadar
DC Giriş Sayısı	Synergy birimi başına 3 diziye kadar (3'ten fazla için sigorta gereklidir)
AC Çıkış Voltajı	Üç fazlı 277/480 V (örnek USA2) veya yapılandırmaya göre diğer
Bağlantı	Ethernet, RS485, isteğe bağlı Wi-Fi, isteğe bağlı mobil ağ
Toplam Ağırlık	Yaklaşık 50 kg (sol ünite 18 kg, orta ünite 32 kg, sağ ünite değişken)
Boyutlar (G x Y x D)	Yaklaşık 100,8 cm × 116,8 cm × 40 cm (yatay montaj)
Çalışma Sıcaklığı Aralığı	-25°C ila +60°C (50°C üzerinde düşürme)
Koruma Sınıfı	IP65 (dış mekan)
Ana Fonksiyonlar	DC/AC dönüşümü, entegre güç optimize ediciler, SetApp ile izleme, pil yönetimi
Bakım ve Temizlik	Havalandırma ızgaralarını kuru bir bezle temizleyin; bağlantıları yıllık olarak kontrol edin
Güvenlik	DC anahtarı, AC anahtarı, zorunlu topraklama, aşırı gerilim koruması
Yedek Parçalar ve Onarılabilirlik	Fanların ve Synergy birimlerinin yetkili bir montajcı tarafından değiştirilmesi
Genel Bilgiler	12 yıl standart garanti (uzatılabilir), transformatörsüz tasarım

Sık sorulan sorular - SE120KRW08IBNQ4 SolarEdge

Fotovoltaik modüle güç optimize edici nasıl kurulur?

Optimize ediciyi M6 vidaları (9,5 N·m) kullanarak modülün altına sabitleyin, boyutlara dikkat ederek: çerçeveden 10 mm mesafe ve P860/P960 modelleri için 25 mm. Önce modül girişini, ardından diziye çıkışı bağlayın.

İnverter çevresinde hangi güvenlik mesafeleri korunmalıdır?

Üstte en az 10 cm, altta 40 cm, solda 15 cm ve sağda 5 cm boşluk bırakın. Dış mekanda, sıcak bölgelerde ek 20 cm ayırın. İnverter önü en az 1 metre boş olmalıdır.

PV dizileri invertöre nasıl bağlanır?

Dizileri Synergy birimlerinin (sol, orta, sağ) DC girişlerine bağlayın. Birim başına 3'ten fazla dizi için 25 A sigortalar takın. Alüminyum için bimetalik pabuçlar veya bakır için kalaylı bakır pabuçlar kullanın, sıkma torku 4 N·m.

AC kablosu nasıl bağlanır?

L1, L2, L3, N ve PE (yeşil/sarı) kablolarını terminal bloğuna bağlayın. Sıkma torku: fazlar için 21 N·m, PE için 12 N·m. Standart 600 V sıkma pabuçları kullanın. Toprak kablosu ilk bağlanmalıdır.

İzleme platformu ile iletişim nasıl yapılandırılır?

Ethernet kablosunu COMM 1 portuna bağlayın (5,5 N·m). RS485 için, COMM 2 terminal bloğunda 3 telli blendajlı kablo (CAT6) kullanın. RS485-1 protokolünü SetApp arayüzünden SolarEdge Master modunda yapılandırın.

AC bağlantısı olmadan devreye alma nasıl yapılır?

SolarEdge SetApp uygulamasını indirin. DC anahtarını ON konumuna getirin, invertöre güç sağlamak için harici bir pil (60 W port) veya USB-C güç kaynağı (20V/3A) bağlayın, ardından SetApp talimatlarını izleyin.

İnverter üzerindeki LED göstergeler ne anlama gelir?

Yeşil: aktif üretim. Mavi: AC gücü var ancak üretim yok. Kırmızı: sistem hatası. COMM (yanıp sönen mavi) ışığı, izleme ile aktif iletişimi gösterir.

Arızalı bir fan nasıl değiştirilir?

AC ve DC gücünü kesin, 5 dakika bekleyin. Kapağı çıkarın, fan konektörünü ayırın, sökün ve yenisini takın. Kapatın ve tekrar güç verin. Bu işlem yalnızca yetkili bir montajcı tarafından yapılmalıdır.

Termal düşürme kriterleri nelerdir?

İnverter, iç sıcaklık 50°C'yi aşarsa gücünü azaltır. 60°C'nin üzerinde durur. Aşırı ısınmayı önlemek için yeterli havalandırma sağlayın ve önerilen boşluklara uyun.

Bu ürün için teknik destek nerede bulunur?

Resmi web sitesi üzerinden SolarEdge desteğine başvurun: https://www.solaredge.com/service/support. Daha hızlı yardım için seri numarasını ve site yapılandırmasını hazırlayın.

KULLANIM KILAVUZU SE120KRW08IBNQ4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxlxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir ayınk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

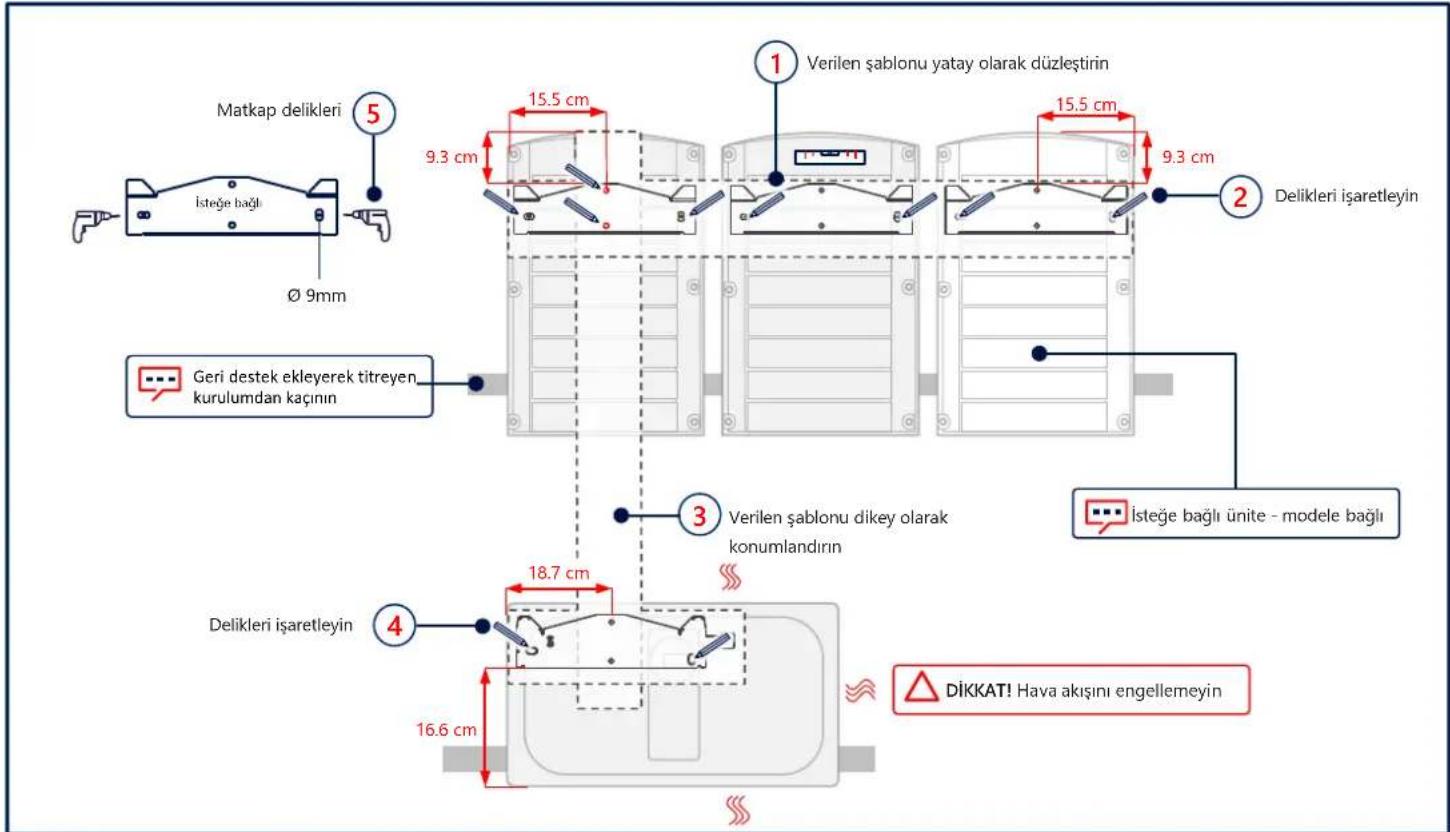

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

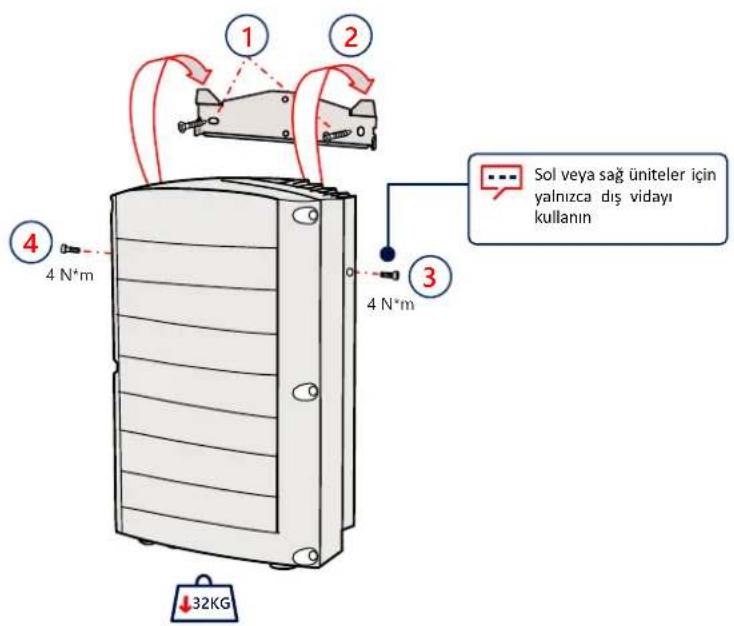

Ünitelerin Montajı

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Sol veya sağ üniteler için yalnızca dış vidayı kullanın 4 N*m 3 4 1 2 32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalitimi Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İsleye baglı PE kablo Max 70 mm² 10 -11 mm Şasi Zemin Sarı/Yeşil Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² DikkAT! • Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN • Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift büyülü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

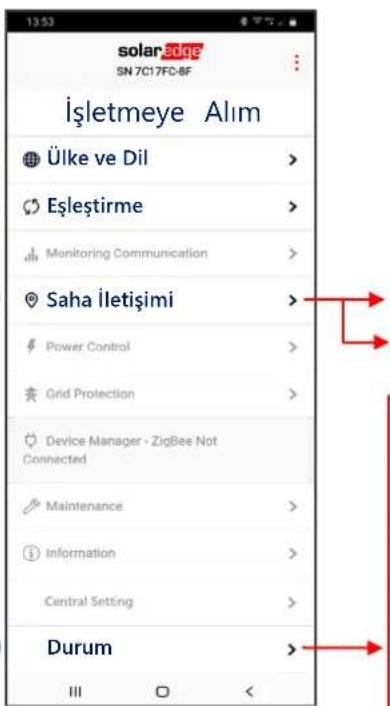

solar edge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

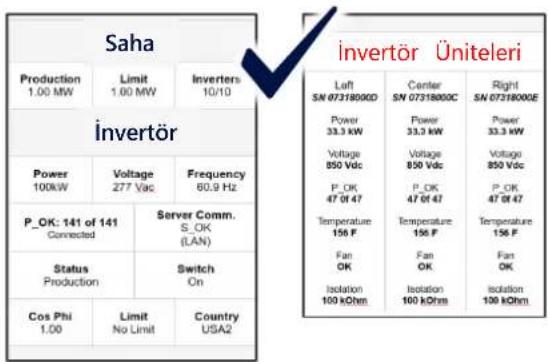

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
