Ürün Tipi	Üç fazlı elektrik invertörü
Marka	SolarEdge
Model	SE66.6KRW00IBNQ4
Teknoloji	Synergy (sol, merkez, sağ üniteleri ile modüler)
Nominal Güç	66,6 kW
Maksimum DC Giriş Gerilimi	850 Vdc
AC Çıkış Gerilimi	277/480 V (üç fazlı, 4 tel + toprak veya 3 tel + toprak)
Çıkış Frekansı	60 Hz
Kablolu Bağlantı	Ethernet, RS485 (2 port)
Kablosuz Bağlantı	Wi-Fi ve mobil ağ (isteğe bağlı)
Yaklaşık Toplam Ağırlık	32 kg
Koruma	25 A sigortalar, DC anahtarı, topraklama
Bakım	Bağlantıları kontrol edin, havalandırma ızgaralarını temizleyin
Güvenlik	Müdahaleden önce AC ve DC beslemeyi kesin, 5 dakika bekleyin
Yedek Parçalar	SolarEdge teknik servisi aracılığıyla mevcuttur
Garanti	5 yıl (standart)
Yapılandırma Uygulaması	SolarEdge SetApp

Sık sorulan sorular - SE66.6KRW00IBNQ4 SolarEdge

SolarEdge SE66.6KRW00IBNQ4 invertörü nasıl kurulur?

Önce duvar braketlerini takın, boşluk mesafelerine dikkat edin (yanlarda 10 cm, üstte ve altta 40 cm, önde 1 m). Sol, merkez, sağ Synergy ünitelerini braketlere monte edin. Etiketlere göre üniteler arası bağlantı kablolarını bağlayın. Polariteye dikkat ederek PV dizilerini bağlayın. AC kablosunu (4 tel + toprak veya 3 tel + toprak) bağlayın ve belirtilen torkta sıkın. Son olarak, iletişimi (Ethernet, RS485 veya Wi-Fi) bağlayın ve enerji verin.

İnvertördeki LED göstergeler ne anlama geliyor?

Göstergeler: Yeşil: sistem elektrik üretiyor; Mavi: AC besleme var ancak üretim yok; Kırmızı: sistem hatası. Yanıp sönen mavi ışık aktif iletişimi gösterebilir.

İnvertör Wi-Fi'ye nasıl bağlanır?

Wi-Fi bağlantısını yapılandırmak için SolarEdge SetApp uygulamasını kullanın. İnvertöre enerji verdikten sonra SetApp'i açın, 'İletişim' ve ardından 'Wi-Fi' seçeneğini seçin. Ağınıza bağlanmak için talimatları izleyin. İsteğe bağlı bir Wi-Fi modülü gereklidir.

Synergy ünitesi başına maksimum PV dizi sayısı nedir?

Her Synergy ünitesi (sol, merkez, sağ) doğrudan 3 PV dizisine kadar kabul edebilir. Ünite başına 3'ten fazla dizi için 25 A sigortalı bir birleştirme kutusu kullanmalısınız.

İnvertörün devreye alınması nasıl yapılır?

SolarEdge SetApp uygulamasını akıllı telefonunuza indirin. DC anahtarını AÇIK konuma getirin. AC besleme henüz bağlı değilse, invertörü geçici olarak beslemek için harici bir pil veya USB-C güç kaynağı kullanın. SetApp'i başlatın ve ülke, dil, ağ, koruma ayarları vb. yapılandırmak için adımları izleyin.

İnvertöre müdahale etmeden önce hangi güvenlik önlemlerini almalıyım?

Herhangi bir müdahaleden önce, AC anahtarını KAPALI konuma getirin ve kapasitörlerin boşalması için 5 dakika bekleyin. Varsa DC anahtarı için de aynısını yapın. Kişisel koruyucu ekipman kullanın. Gerilim altındaki kabloların konnektörlerini asla kesmeyin.

İnvertör elektrik üretmezse ne yapmalıyım?

Önce göstergeleri kontrol edin: yeşil ışık sönükse, mavi ışığın yanık olup olmadığına (AC besleme var) veya kırmızıya (hata) bakın. Hata mesajlarını görmek için SetApp uygulamasını kullanın. AC ve DC bağlantılarını, sigortaları ve devre kesicileri kontrol edin. Güç optimize edicilerin doğru takıldığından emin olun.

Bu invertörle bir pil kullanılabilir mi?

Evet, invertör harici bir pil için 60 W çıkış portuna sahiptir ve yedek güç sağlar. AC olmadan devreye alma sırasında pili bağlamak için bir USB-C kablosu (20V, 3A) kullanın. Gelişmiş yapılandırmalar için kılavuza bakın.

Kurulum için önerilen boşluklar nelerdir?

Yanlarda en az 10 cm, üstte ve altta 40 cm ve invertörün önünde 1 m boşluk bırakın. Dış mekanda, sıcak bölgelerde 20 cm'ye uyun. Hava akışını engellemeyin.

İnvertörün ürün yazılımı nasıl güncellenir?

Ürün yazılımı güncellemeleri SolarEdge SetApp uygulaması veya SolarEdge izleme platformu aracılığıyla yapılır. İnvertörü internete bağlayın, SetApp'i açın, 'Bakım' ve ardından 'Ürün Yazılımı Güncelleme' bölümüne gidin. Talimatları izleyin. Güncelleme sırasında gücü kesmeyin.

KULLANIM KILAVUZU SE66.6KRW00IBNQ4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir ayınk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

3

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

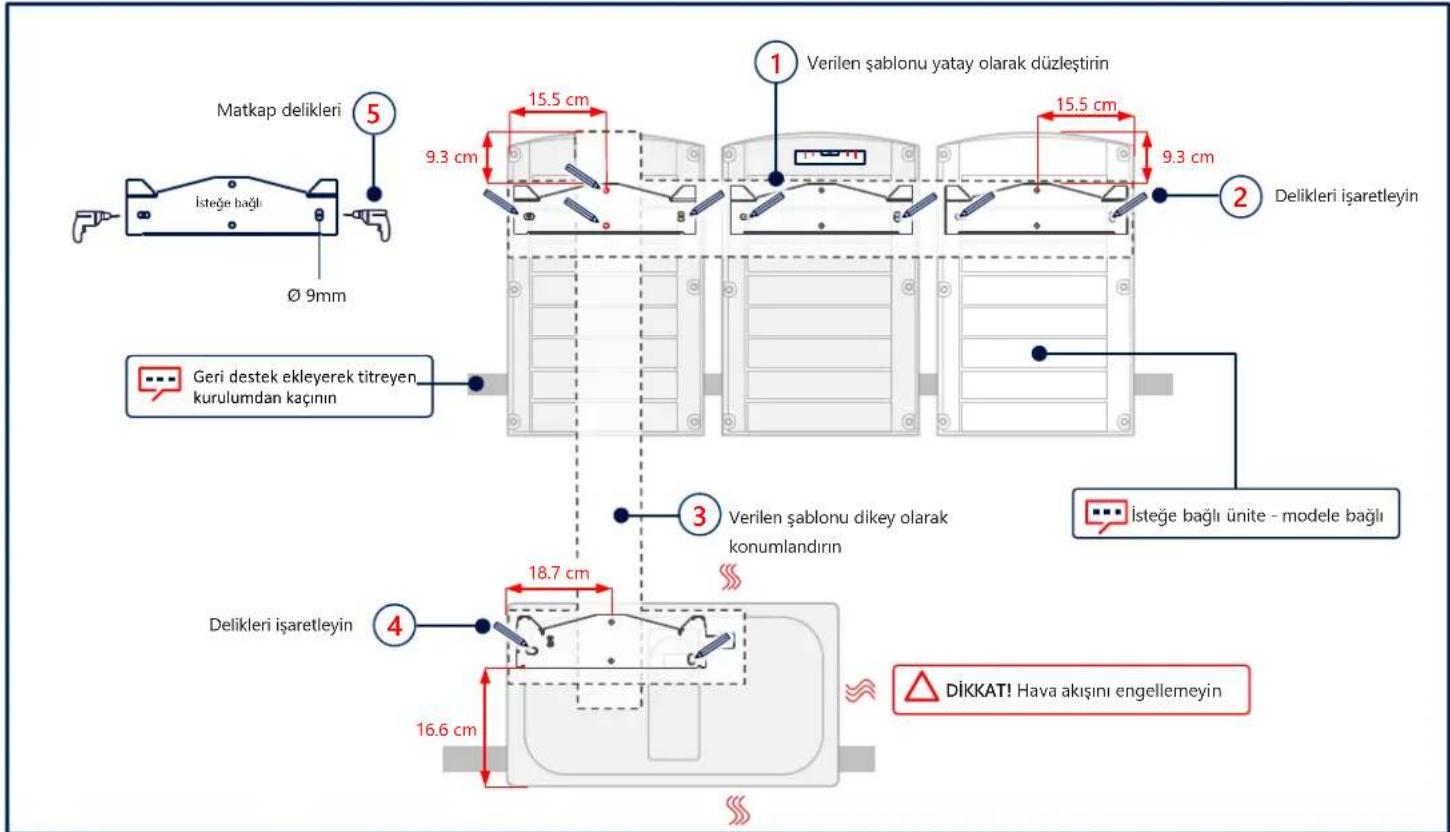

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

Ünitelerin Montajı

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

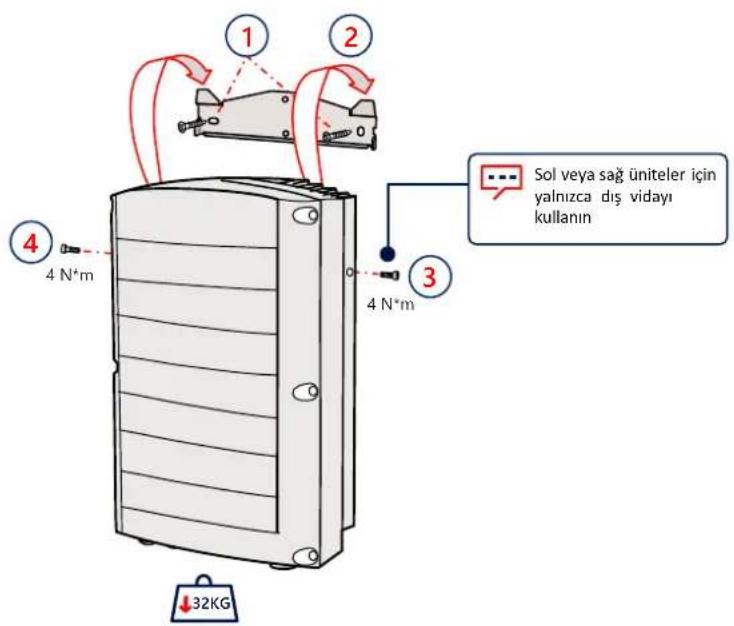

Sol veya sağ üniteler için yalnızca dış vidayı kullanın 4 N*m 3 4 1 2 32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İsleyla daralma yalıtımı Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V PE Kablo 15 N*m Max 70 mm² 10 -11 mm Şasi Zemin Sarı/Yeşil

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift bükümlü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solar edge

15 AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'i indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

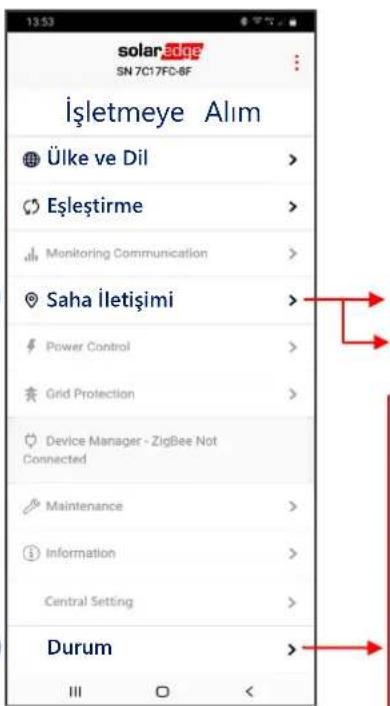

solar edge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

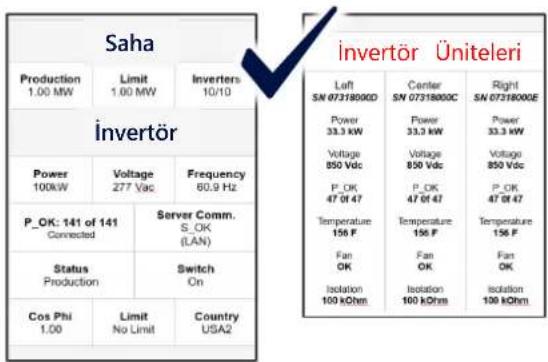

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
