SE66.6KRW00IBNQ4 - Inverter elettrico SolarEdge - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Inverter elettrico trifase
Marca	SolarEdge
Modello	SE66.6KRW00IBNQ4
Tecnologia	Synergy (modulare con unità sinistra, centro, destra)
Potenza nominale	66,6 kW
Tensione di ingresso DC massima	850 Vdc
Tensione di uscita AC	277/480 V (trifase, 4 fili + terra o 3 fili + terra)
Frequenza di uscita	60 Hz
Connettività cablata	Ethernet, RS485 (2 porte)
Connettività wireless	Wi-Fi e rete mobile (opzionali)
Peso totale approssimativo	32 kg
Protezione	Fusibili 25 A, interruttore DC, messa a terra
Manutenzione	Verificare i collegamenti, pulire le griglie di ventilazione
Sicurezza	Scollegare l'alimentazione AC e DC prima dell'intervento, attendere 5 minuti
Parti di ricambio	Disponibili tramite il servizio tecnico SolarEdge
Garanzia	5 anni (standard)
App di configurazione	SolarEdge SetApp

Domande frequenti - SE66.6KRW00IBNQ4 SolarEdge

Come installare l'inverter SolarEdge SE66.6KRW00IBNQ4 ?

Fissare prima i supporti a parete rispettando le distanze di sicurezza (10 cm sui lati, 40 cm sopra e sotto, 1 m davanti). Montare le unità Synergy (sinistra, centro, destra) sui supporti. Collegare i cavi di interconnessione tra le unità secondo le etichette. Connettere le stringhe PV rispettando la polarità. Collegare il cavo AC (4 fili + terra o 3 fili + terra) e serrare alla coppia indicata. Infine, connettere la comunicazione (Ethernet, RS485 o Wi-Fi) e accendere.

Cosa significano i LED sull'inverter ?

I LED sono: Verde: il sistema produce elettricità; Blu: l'alimentazione AC è presente ma non c'è produzione; Rosso: errore di sistema. Un LED blu lampeggiante può indicare una comunicazione attiva.

Come connettere l'inverter al Wi-Fi ?

Utilizzare l'app SolarEdge SetApp per configurare la connessione Wi-Fi. Dopo aver acceso l'inverter, aprire SetApp, selezionare 'Comunicazione', quindi 'Wi-Fi'. Seguire le istruzioni per connettersi alla rete. È necessario un modulo Wi-Fi opzionale.

Qual è il numero massimo di stringhe PV per unità Synergy ?

Ogni unità Synergy (sinistra, centro, destra) può accettare fino a 3 stringhe PV direttamente. Per più di 3 stringhe per unità, è necessario utilizzare un quadro di combinazione con fusibili da 25 A.

Come eseguire la messa in servizio dell'inverter ?

Scaricare l'app SolarEdge SetApp sul proprio smartphone. Portare l'interruttore DC su ON. Se l'alimentazione AC non è ancora collegata, utilizzare una batteria esterna o un alimentatore USB-C per alimentare temporaneamente l'inverter. Avviare SetApp e seguire i passaggi per configurare paese, lingua, rete, parametri di protezione, ecc.

Quali precauzioni di sicurezza devo prendere prima di intervenire sull'inverter ?

Prima di qualsiasi intervento, portare l'interruttore CA su OFF e attendere 5 minuti affinché i condensatori si scarichino. Fare lo stesso con l'interruttore DC se presente. Utilizzare dispositivi di protezione individuale. Non tagliare mai i connettori dei cavi sotto tensione.

Cosa fare se l'inverter non produce elettricità ?

Controllare prima i LED: se il LED verde è spento, verificare se il LED blu è acceso (alimentazione AC presente) o rosso (errore). Consultare l'app SetApp per visualizzare i messaggi di errore. Verificare i collegamenti AC e DC, i fusibili e gli interruttori. Assicurarsi che gli ottimizzatori di potenza siano installati correttamente.

Si può utilizzare una batteria con questo inverter ?

Sì, l'inverter dispone di una porta di uscita da 60 W per una batteria esterna, consentendo un'alimentazione di backup. Utilizzare un cavo USB-C (20V, 3A) per collegare la batteria durante la messa in servizio senza AC. Consultare il manuale per le configurazioni avanzate.

Quali sono gli spazi liberi consigliati per l'installazione ?

Mantenere uno spazio libero di almeno 10 cm sui lati, 40 cm sopra e sotto, e 1 m davanti all'inverter. All'esterno, rispettare 20 cm nelle regioni calde. Non ostruire il flusso d'aria.

Come aggiornare il firmware dell'inverter ?

Gli aggiornamenti del firmware vengono effettuati tramite l'app SolarEdge SetApp o tramite la piattaforma di monitoraggio SolarEdge. Collegare l'inverter a Internet, aprire SetApp, andare su 'Manutenzione' poi 'Aggiornamento firmware'. Seguire le istruzioni. Non spegnere l'alimentazione durante l'aggiornamento.

MANUALE UTENTE SE66.6KRW00IBNQ4 SolarEdge

Scan QR code using Mapper

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

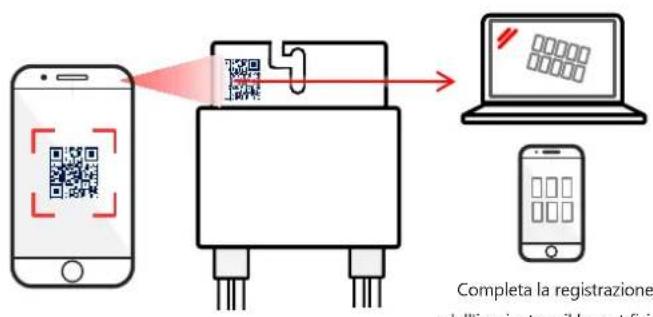

1 Installazione degli ottimizzatori di potenza

3

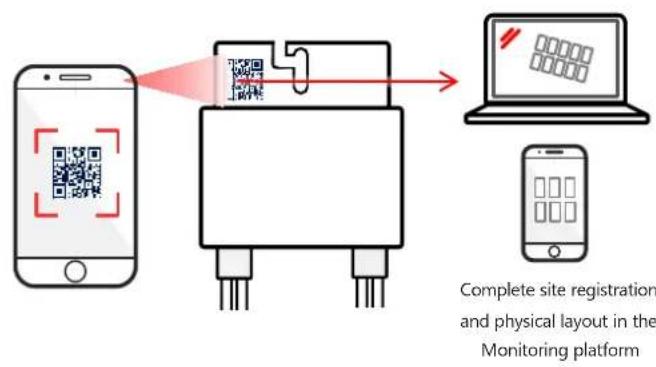

Scansiona il codice QR usando Mapper

4
Installa l'ottimizzatore di potenza

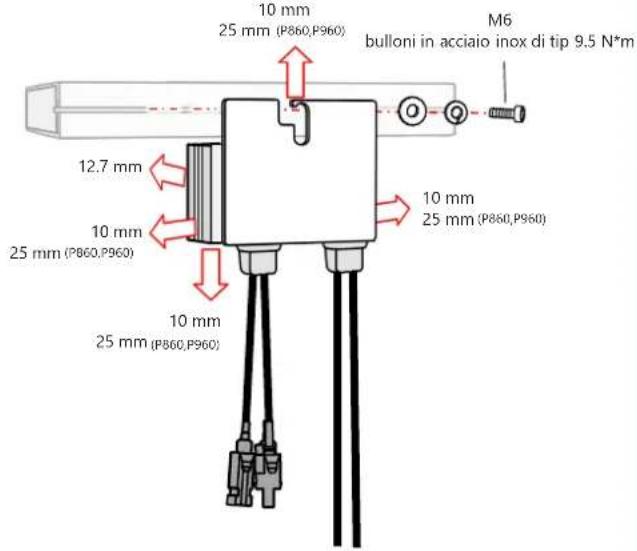

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

Distanze da rispettare

solaredge

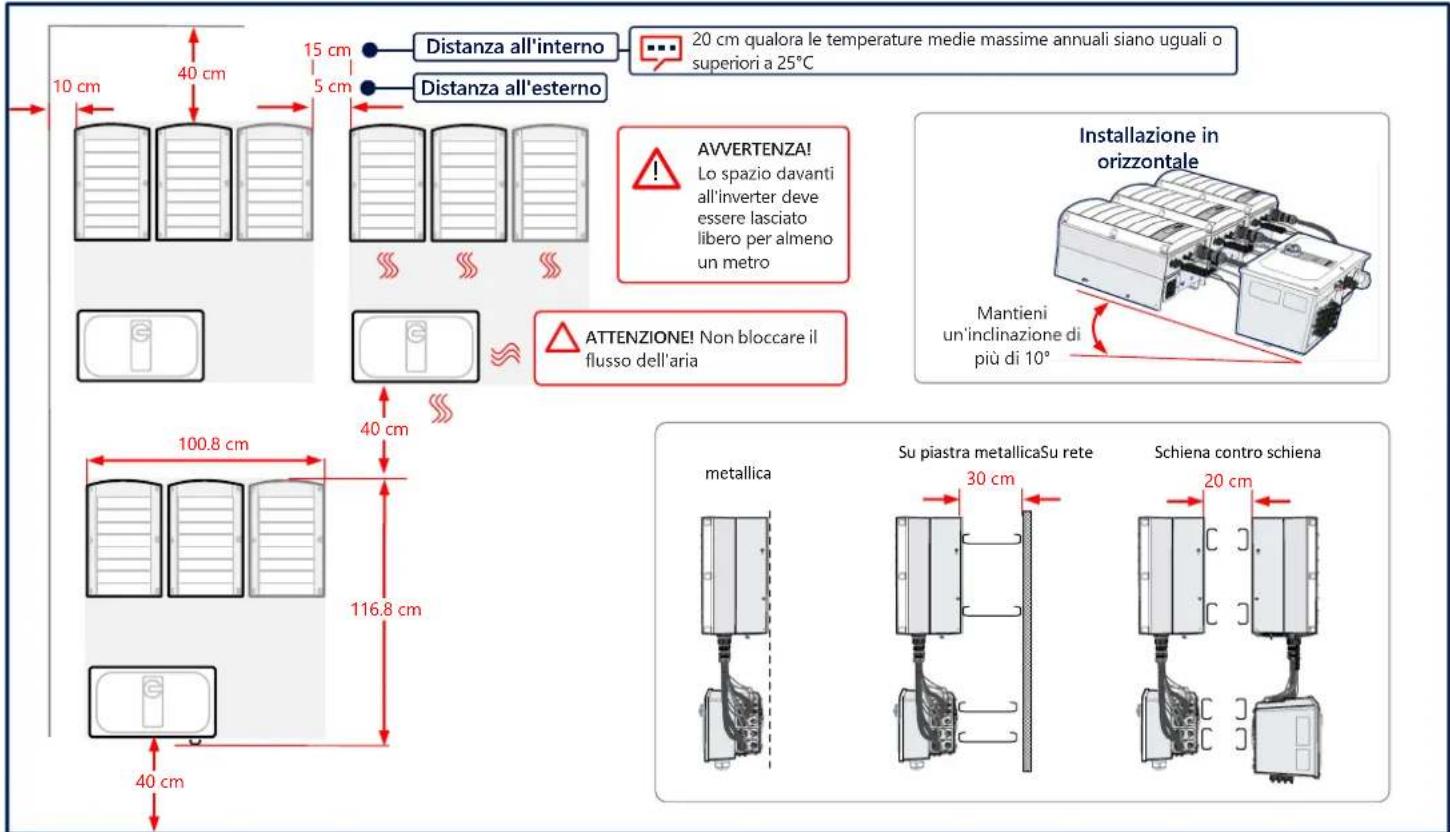

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

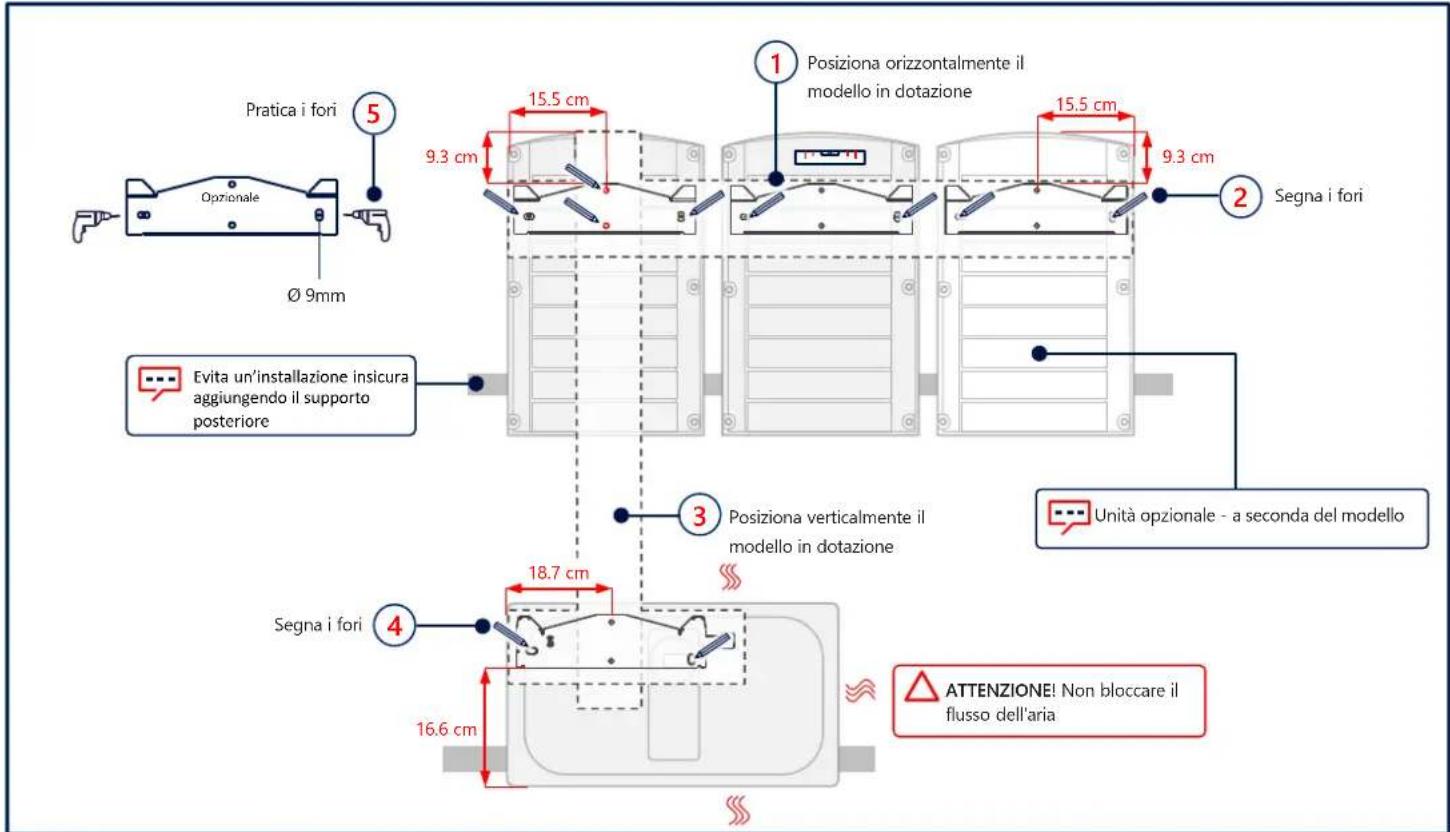

Segna e pratica i fori

Pratica i fori 5 Opiionale Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori 2 Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Unità opzionale - a seconda del modello Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria

Montaggio delle Unità

solaredge

5

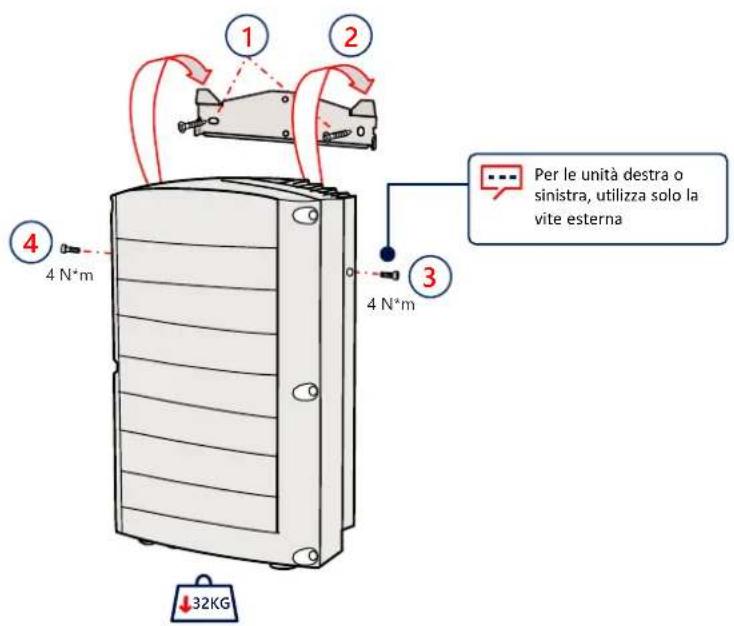

1 2 3 4 N*m 4 N*m ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

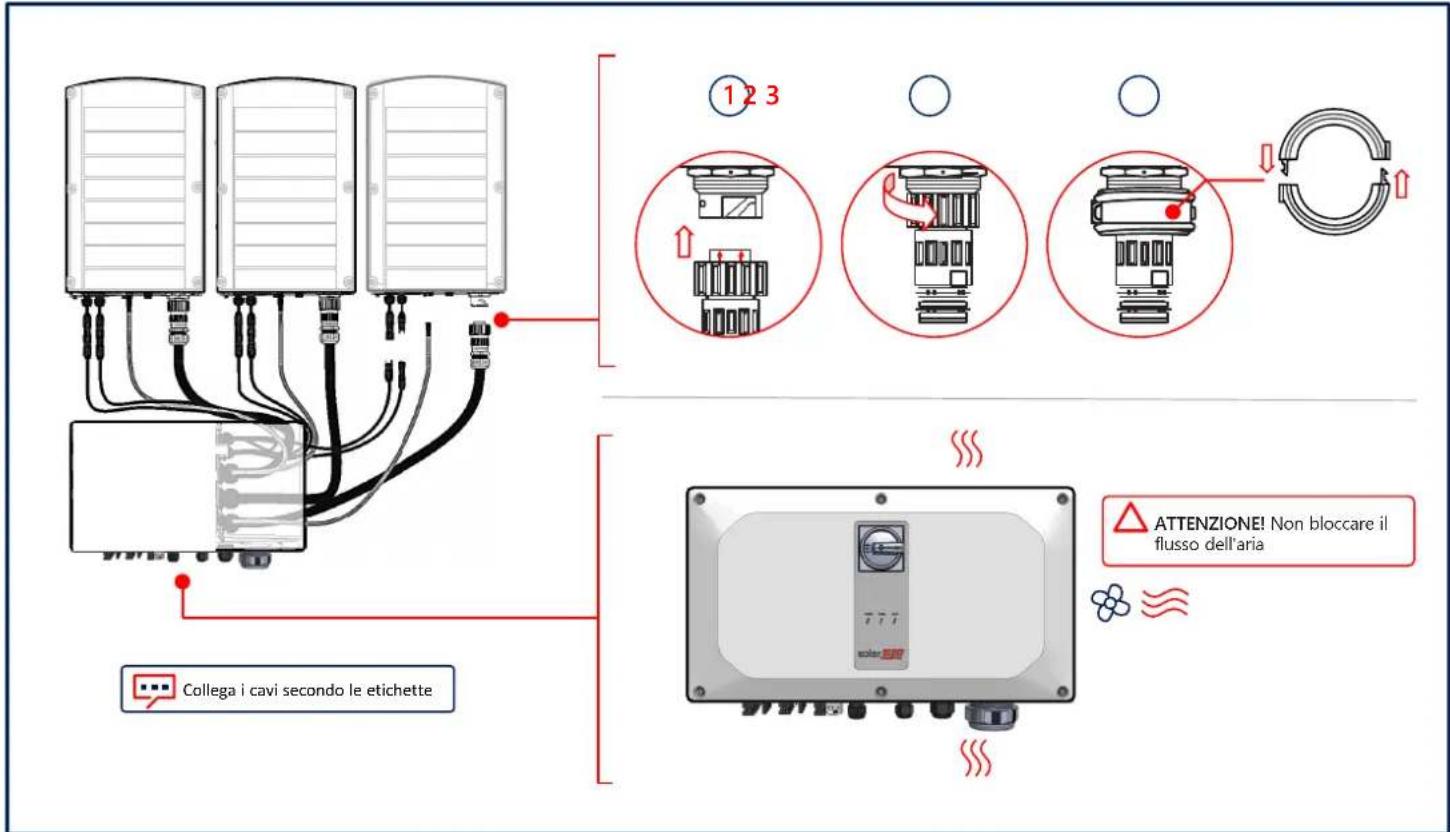

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
• Per cavi in rame, USA SOLO capicorda in rame stagnato

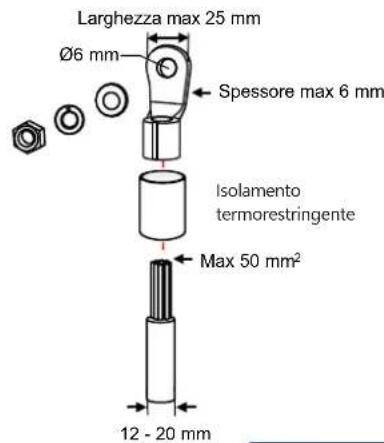

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

Unità Synergy

Sinistra Centrale Destra

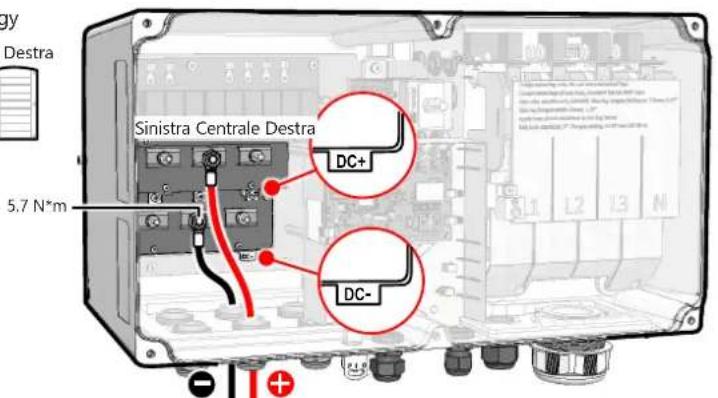

Sinistra Centrale Destra DC+ DC- 5,7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

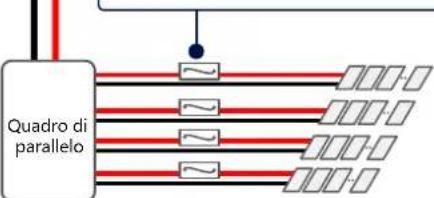

Quadro di parallelo

solar edge

9

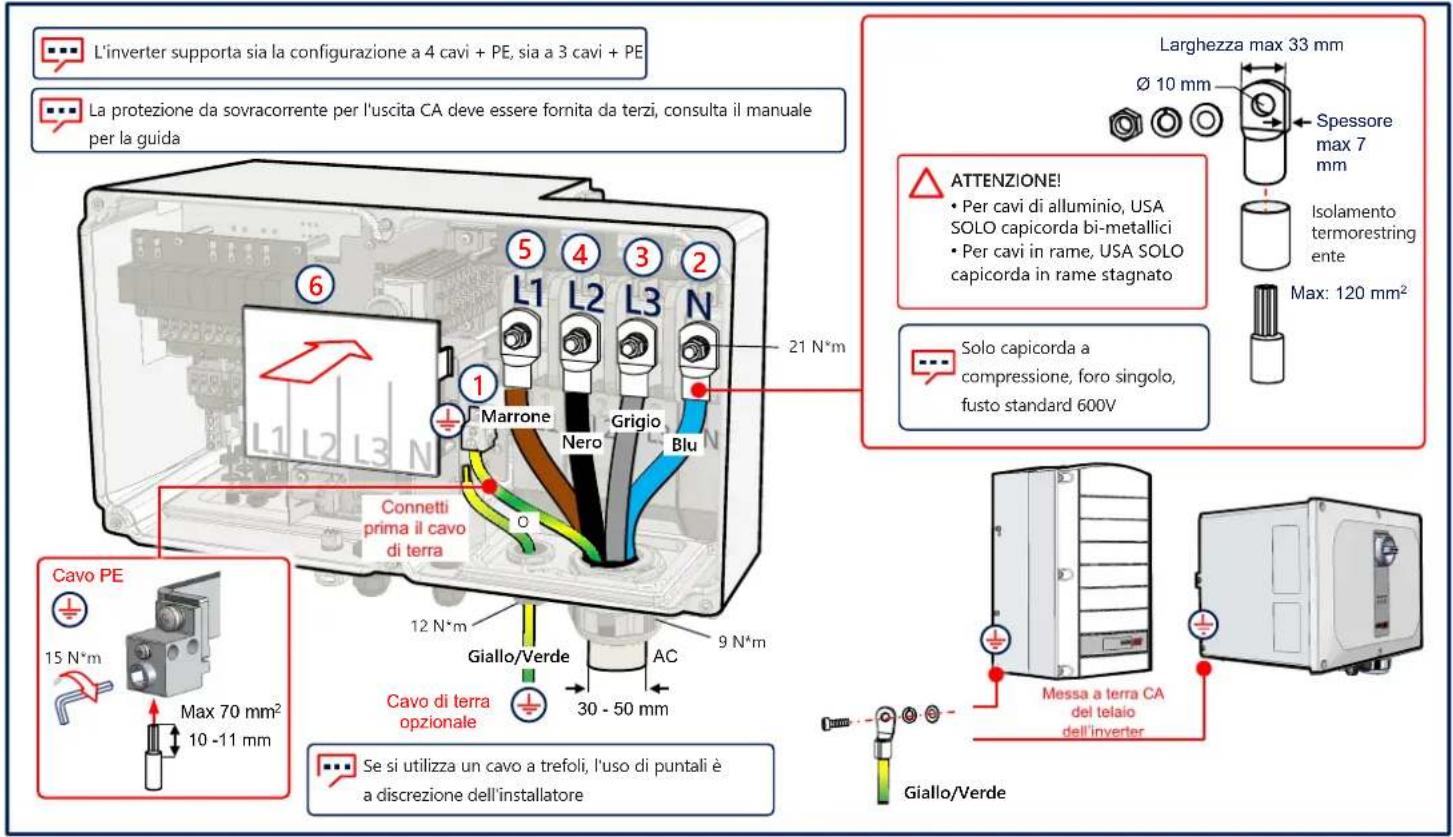

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- RS485-1 Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

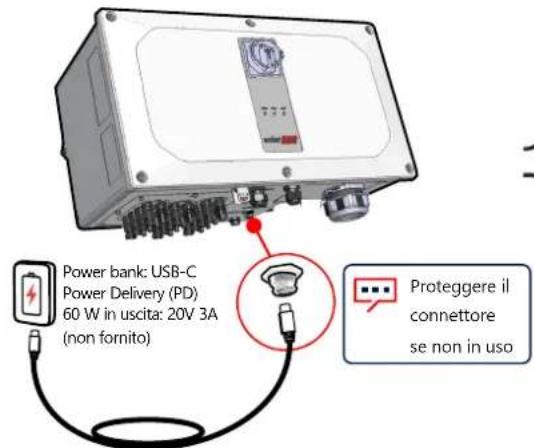

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

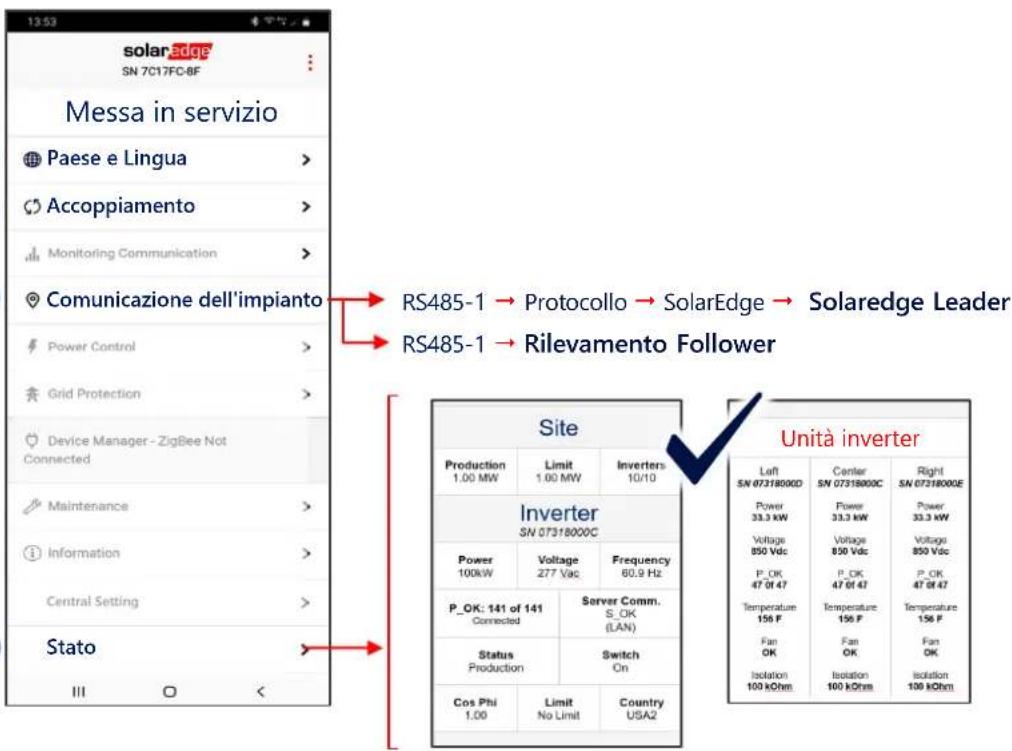

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.

solaredge
