Tipo de producto	Inversor eléctrico trifásico
Marca	SolarEdge
Modelo	SE66.6KRW00IBNQ4
Tecnología	Synergy (modular con unidades izquierda, centro, derecha)
Potencia nominal	66,6 kW
Tensión de entrada DC máxima	850 Vdc
Tensión de salida AC	277/480 V (trifásico, 4 hilos + tierra o 3 hilos + tierra)
Frecuencia de salida	60 Hz
Conectividad por cable	Ethernet, RS485 (2 puertos)
Conectividad inalámbrica	Wi-Fi y red móvil (opcionales)
Peso total aproximado	32 kg
Protección	Fusibles 25 A, interruptor DC, puesta a tierra
Mantenimiento	Verificar las conexiones, limpiar las rejillas de ventilación
Seguridad	Desconectar la alimentación AC y DC antes de intervenir, esperar 5 minutos
Piezas de repuesto	Disponibles a través del servicio técnico de SolarEdge
Garantía	5 años (estándar)
Aplicación de configuración	SolarEdge SetApp

Preguntas frecuentes - SE66.6KRW00IBNQ4 SolarEdge

¿Cómo instalar el inversor SolarEdge SE66.6KRW00IBNQ4?

Primero fije los soportes de pared respetando las distancias de separación (10 cm en los lados, 40 cm arriba y abajo, 1 m al frente). Monte las unidades Synergy (izquierda, centro, derecha) en los soportes. Conecte los cables de interconexión entre las unidades según las etiquetas. Conecte las cadenas PV respetando la polaridad. Conecte el cable AC (4 hilos + tierra o 3 hilos + tierra) y apriete según el par indicado. Finalmente, conecte la comunicación (Ethernet, RS485 o Wi-Fi) y encienda.

¿Qué significan los indicadores LED en el inversor?

Los indicadores son: Verde: el sistema produce electricidad; Azul: la alimentación AC está presente pero no hay producción; Rojo: error del sistema. Un indicador azul intermitente puede indicar comunicación activa.

¿Cómo conectar el inversor al Wi-Fi?

Utilice la aplicación SolarEdge SetApp para configurar la conexión Wi-Fi. Después de encender el inversor, abra SetApp, seleccione 'Comunicación' y luego 'Wi-Fi'. Siga las instrucciones para conectarse a su red. Se requiere un módulo Wi-Fi opcional.

¿Cuál es el número máximo de cadenas PV por unidad Synergy?

Cada unidad Synergy (izquierda, centro, derecha) puede aceptar hasta 3 cadenas PV directamente. Para más de 3 cadenas por unidad, debe usar una caja de combinación con fusibles de 25 A.

¿Cómo realizar la puesta en servicio del inversor?

Descargue la aplicación SolarEdge SetApp en su smartphone. Ponga el interruptor DC en ON. Si la alimentación AC aún no está conectada, use una batería externa o una fuente de alimentación USB-C para alimentar el inversor temporalmente. Inicie SetApp y siga los pasos para configurar el país, idioma, red, parámetros de protección, etc.

¿Qué precauciones de seguridad debo tomar antes de intervenir en el inversor?

Antes de cualquier intervención, ponga el interruptor CA en OFF y espere 5 minutos para que se descarguen los condensadores. Haga lo mismo con el interruptor DC si está presente. Use equipos de protección individual. Nunca corte los conectores de los cables bajo tensión.

¿Qué hacer si el inversor no produce electricidad?

Primero verifique los indicadores: si el indicador verde está apagado, vea si el indicador azul está encendido (alimentación AC presente) o rojo (error). Consulte la aplicación SetApp para ver los mensajes de error. Verifique las conexiones AC y DC, los fusibles y los disyuntores. Asegúrese de que los optimizadores de potencia estén correctamente instalados.

¿Se puede usar una batería con este inversor?

Sí, el inversor tiene un puerto de salida de 60 W para una batería externa, permitiendo una alimentación de respaldo. Use un cable USB-C (20V, 3A) para conectar la batería durante la puesta en servicio sin AC. Consulte el manual para configuraciones avanzadas.

¿Cuáles son las distancias recomendadas para la instalación?

Mantenga un espacio libre de al menos 10 cm en los lados, 40 cm arriba y abajo, y 1 m al frente del inversor. En exteriores, respete 20 cm en regiones cálidas. No bloquee el flujo de aire.

¿Cómo actualizar el firmware del inversor?

Las actualizaciones del firmware se realizan a través de la aplicación SolarEdge SetApp o a través de la plataforma de supervisión SolarEdge. Conecte el inversor a Internet, abra SetApp, vaya a 'Mantenimiento' y luego 'Actualización de firmware'. Siga las instrucciones. No corte la alimentación durante la actualización.

MANUAL DE USUARIO SE66.6KRW00IBNQ4 SolarEdge

Inversor trifásico con tecnología Synergy

Guía rápida de instalación

PN: SExxK-xxxxlxxxx

Para Europa, Asia Pacífico y Sudáfrica Versión 1.3

Leyenda

NOTA

Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.

¡PRECAUCIÓN!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.

¡ADVERTENCIA!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo.

Instalación de los optimizadores de potencia

1→2→3→4→5→6

solaredge

1

1

Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

Descargar

[NO TEXT]

[NO TEXT]

solar edge

1 Instalación de los optimizadores de potencia

Completer el registro y layo («Procedar el registro y layo»)

Completar el registro y layout físico de la planta en el portal de monitorización

4

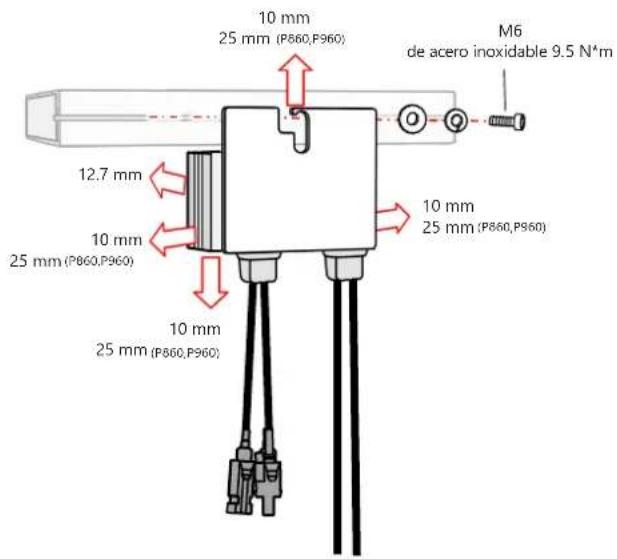

Instalación del optimizador de potencia

10 mm 25 mm (P860,P960) M6 de acero inoxidable 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalación de los optimizadores de potencia

solaredge

2

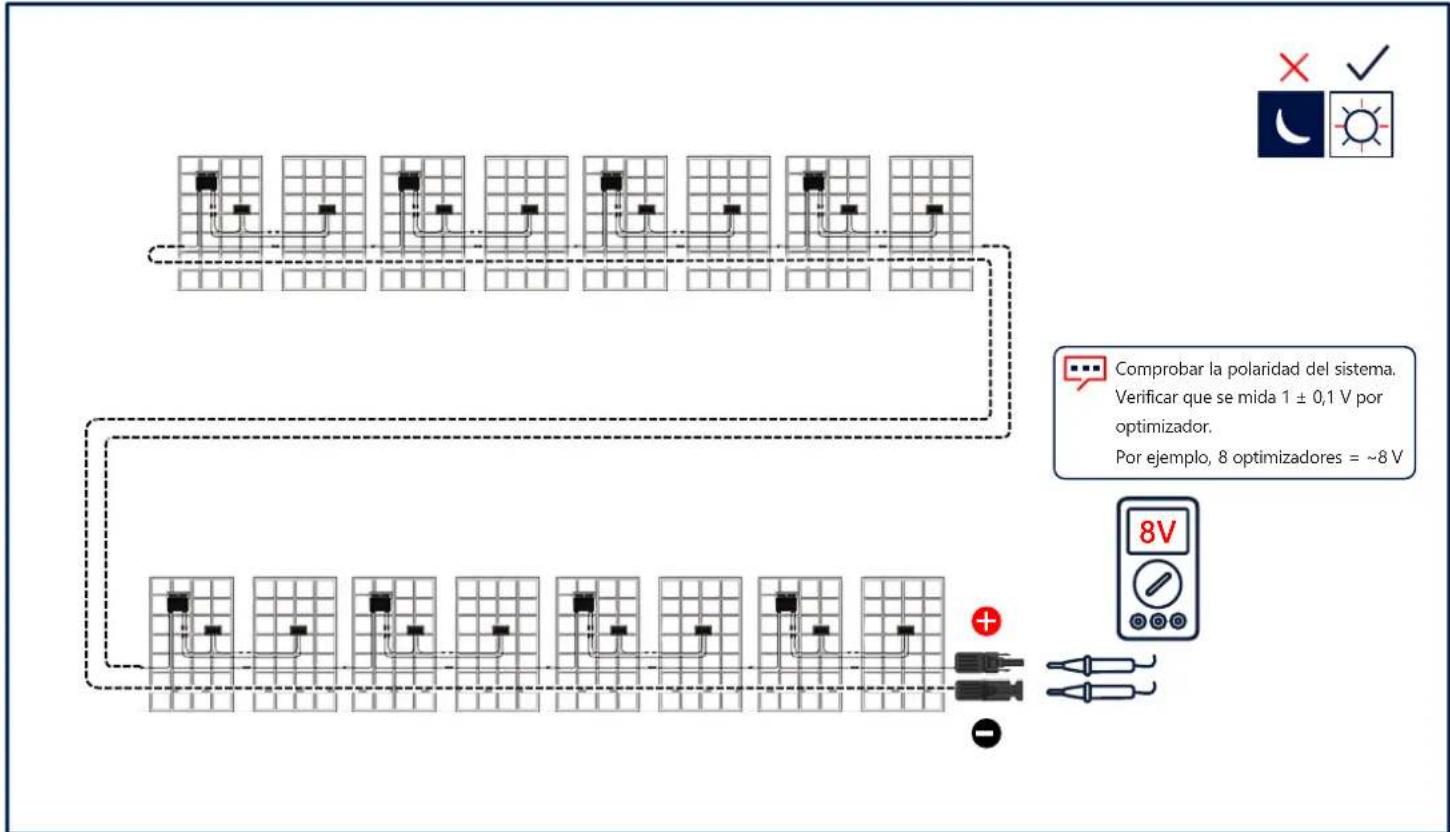

Conexión del sistema de FV

Comprobar la polaridad del sistema. Verificar que se mida 1 ± 0,1 V por optimizador. Por ejemplo, 8 optimizadores = ~8 V

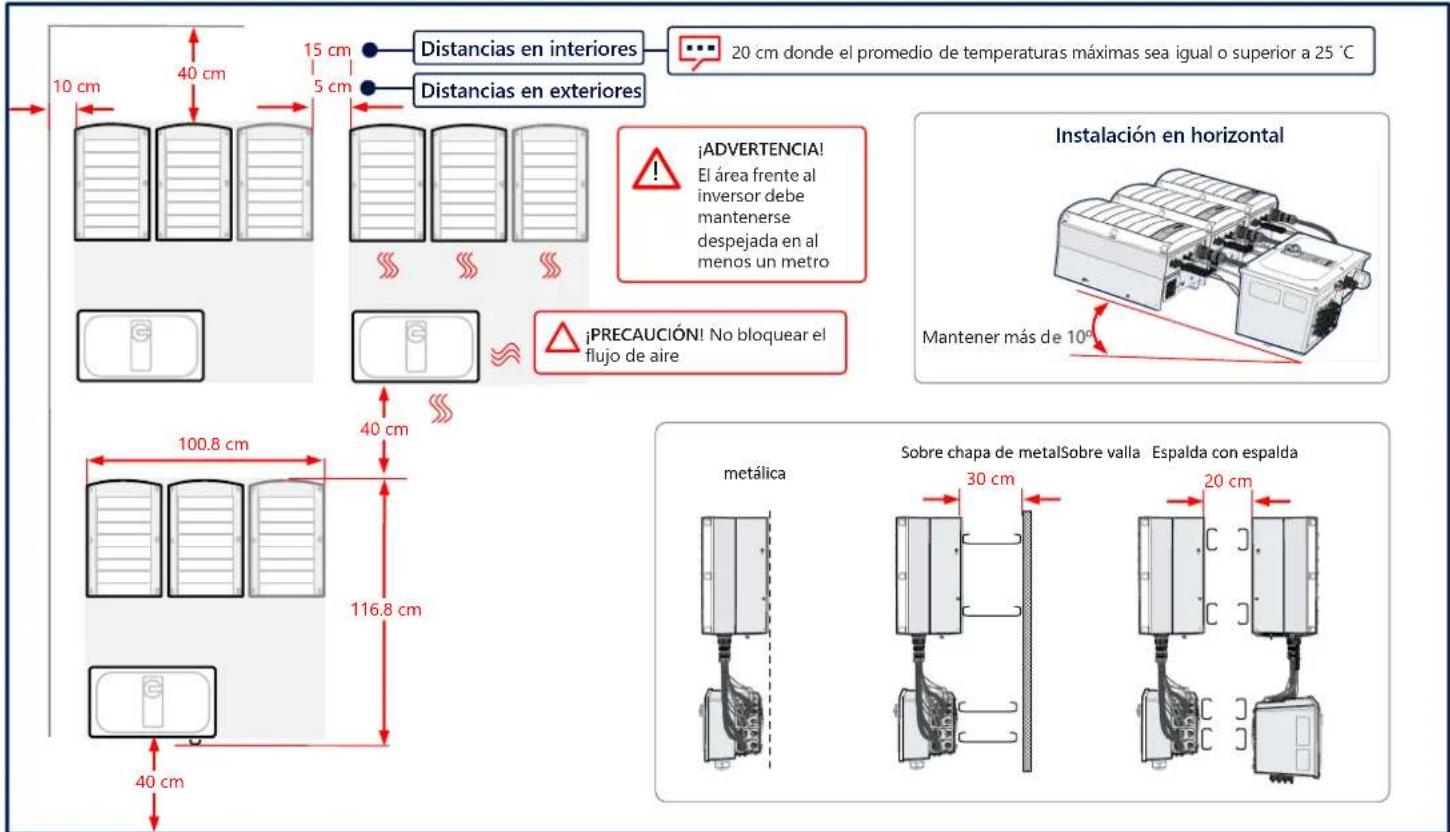

Mantener las distancias

solaredge

Distancias en interiores 20 cm donde el promedio de temperaturas máximas sea igual o superior a 25 °C Distancias en exteriores 10 cm 40 cm 15 cm 5 cm ¡ADVERTENCIA! El área frente al inversor debe mantenerse despejada en al menos un metro ¡PRECAUCIÓN! No bloquear el flujo de aire Instalación en horizontal Mantener más de 10° 100.8 cm 40 cm 116.8 cm metálica Sobre chapa de metal Sobre valla Espalda con espalda 30 cm 20 cm

solaredge

4

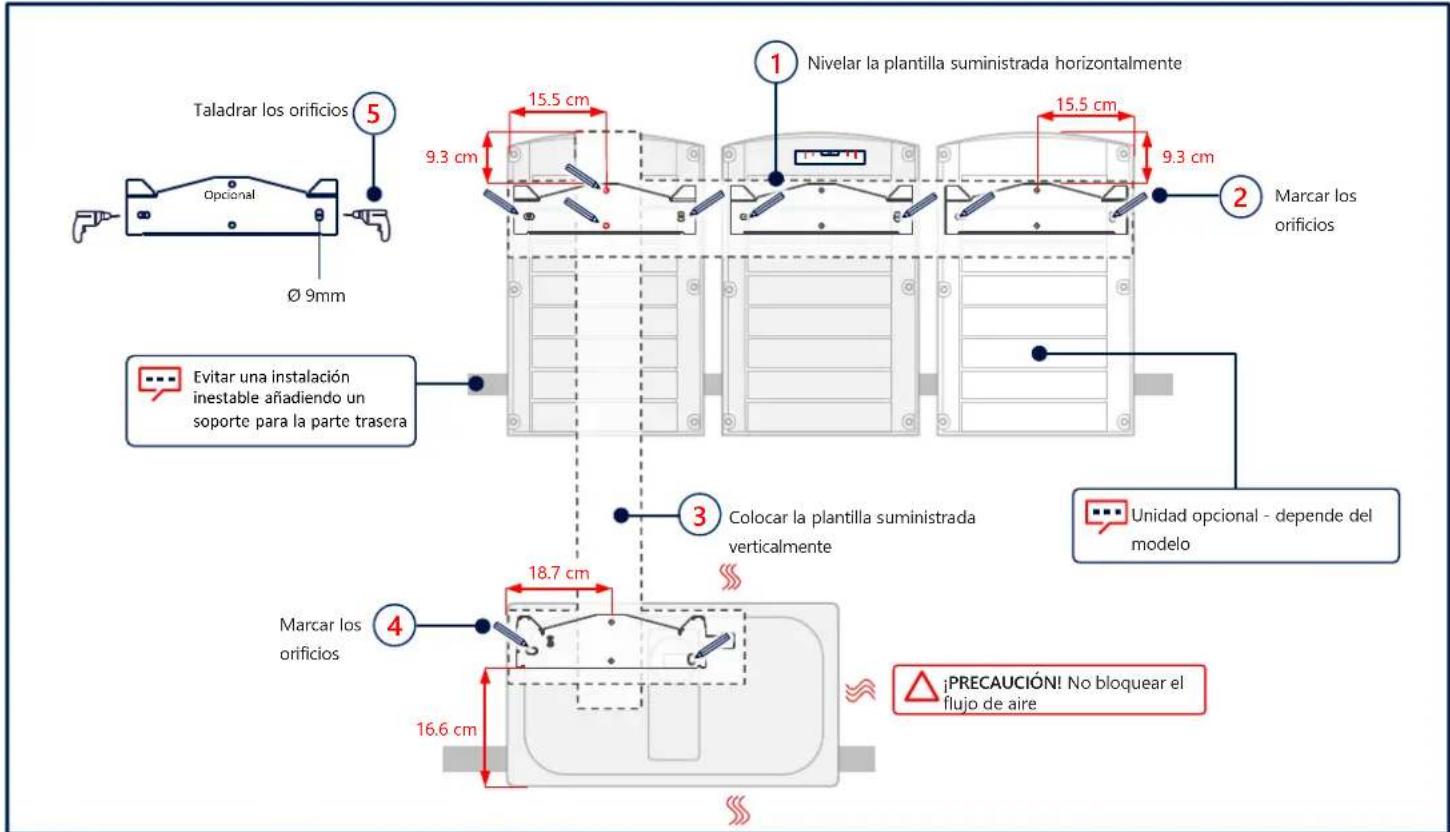

Marcar y perforar los orificios

Taladrar los orificios 5 Opcional Ø 9mm 15.5 cm 9.3 cm Nivelar la plantilla suministrada horizontalmente 15.5 cm 9.3 cm 2 Marcar los orificios Evitar una instalación inestable añadiendo un soporte para la parte trasera 3 Colocar la plantilla suministrada verticalmente 4 Marcar los orificios 18.7 cm 16.6 cm Unidad opcional - depende del modelo ¡PRECAUCIÓN! No bloquear el flujo de aire

Montaje de las unidades

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Para las unidades izquierda o derecha, usar solo el tornillo exterior 4 N*m 4 N*m 32KG

solaredge

6

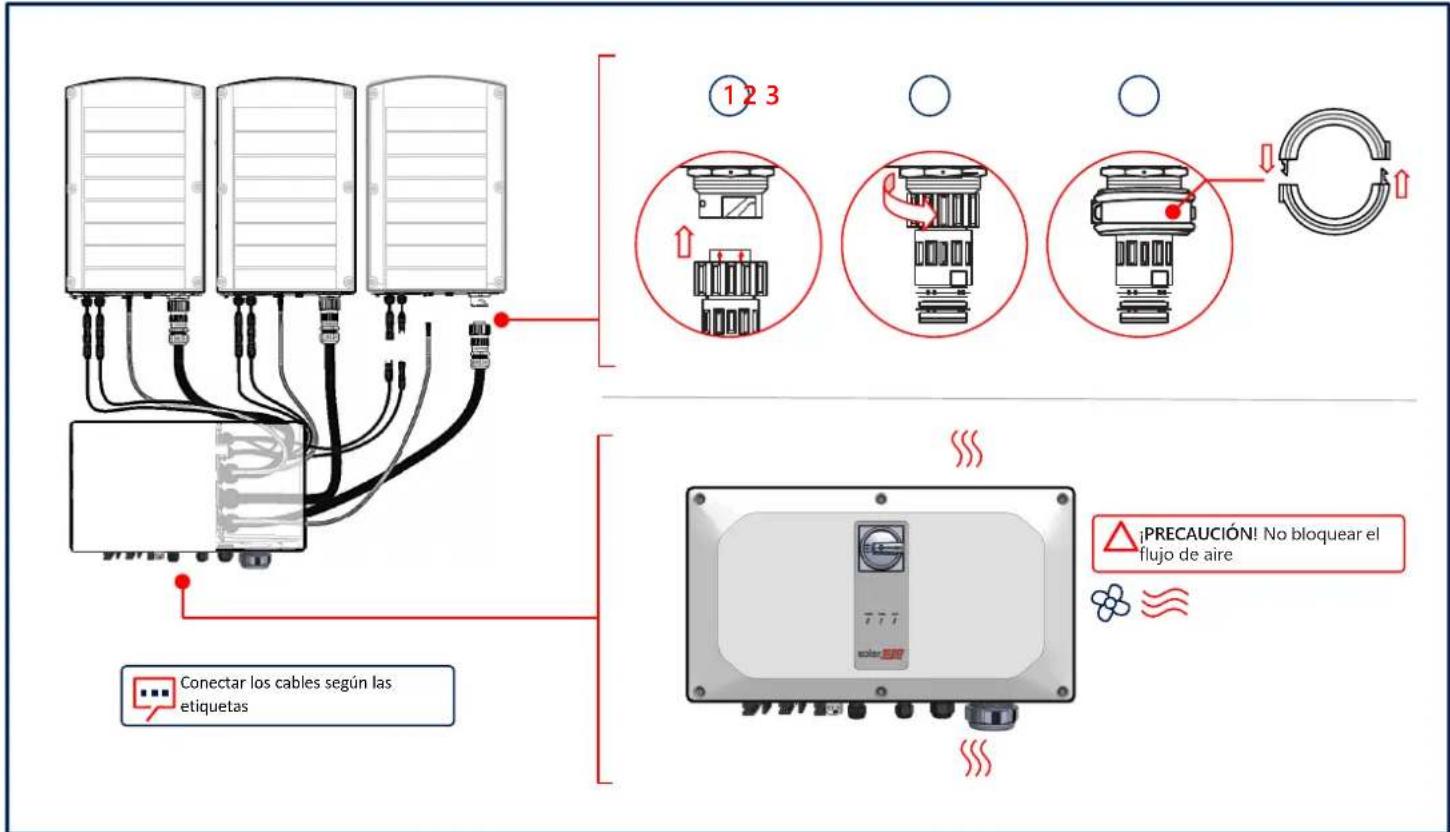

Conexión del cableado de interconexión

Conectar los cables según las etiquetas 1 2 3 PRECAUCIÓN! No bloquear el flujo de aire

Retirar las tapas

solaredge

7

1

ADVERTENCIA

DESCONECTAR LA ALIMENTACIÓN ANTES DE COMENZAR LA INSTALACIÓN

Unidades Synergy Izquierda Central Derecha Mantener tapados los conectores no utilizados Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string.

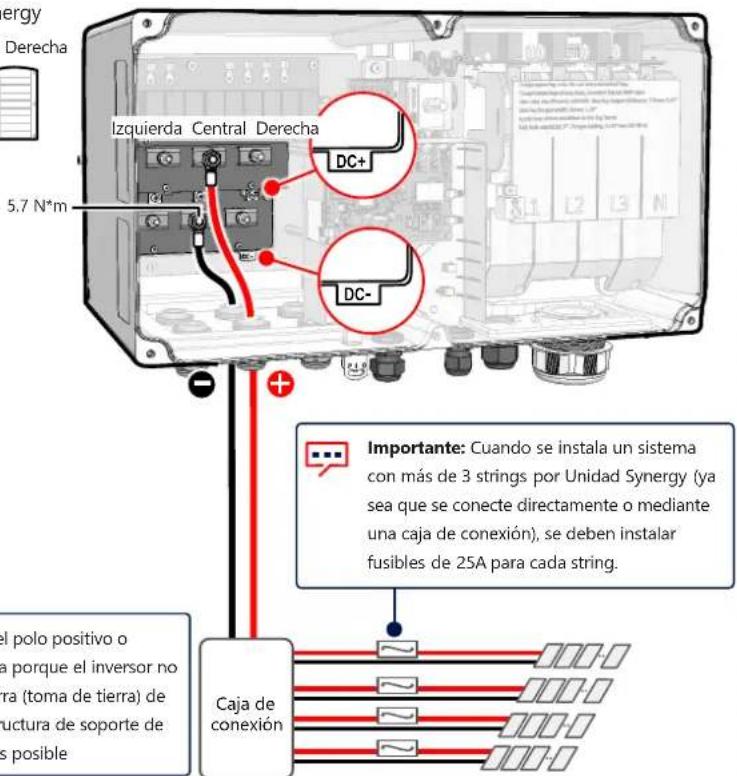

Conexión de strings fotovoltaicos a una entrada de CC única

solaredge

8

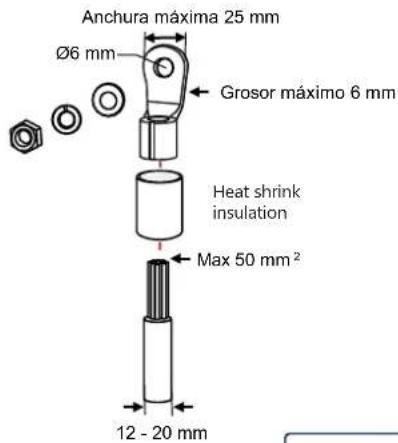

¡PRECAUCIÓN!

• Para cables de aluminio utilizar SOLO terminales bimetálicos
• Para cables de cobre utilizar SOLO terminales estañados de cobre

Anchura máxima 25 mm Ø6 mm Grosor máximo 6 mm Heat shrink insulation Max 50 mm² 12 - 20 mm

Unidades Synergy

Izquierda Central Derecha

Izquierda Central Derecha DC+ DC- Importante: Cuando se instala un sistema con más de 3 strings por Unidad Synergy (ya sea que se conecte directamente o mediante una caja de conexión), se deben instalar fusibles de 25A para cada string. Caja de conexión

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible

solar edge

9

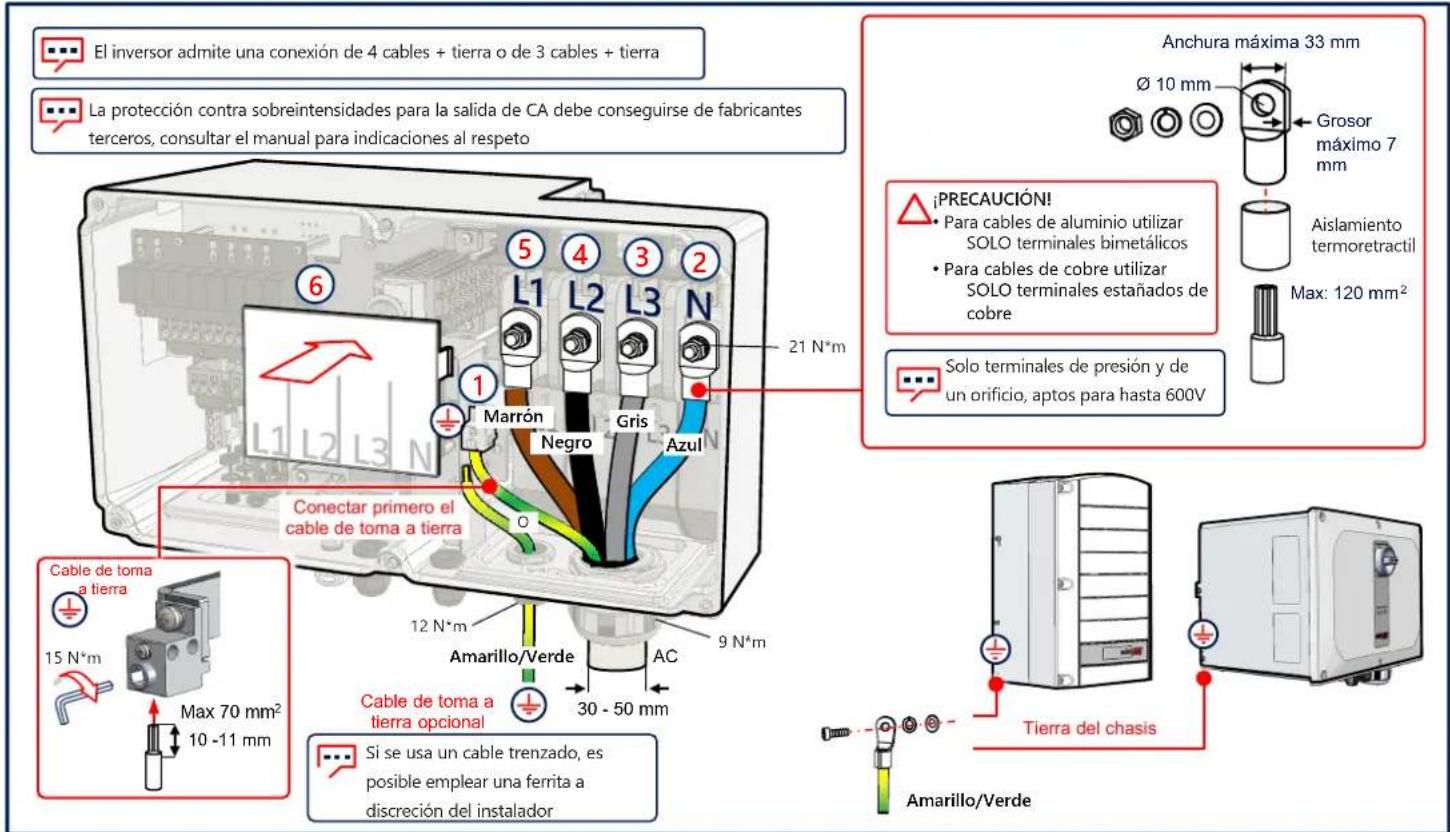

Conexión de CA y toma a tierra (PE)

El inversor admite una conexión de 4 cables + tierra o de 3 cables + tierra La protección contra sobreintensidades para la salida de CA debe conseguirse de fabricantes terceros, consultar el manual para indicaciones al respeto 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrón Negro Gris Azul Conectar primero el cable de toma a tierra 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm Cable de toma a tierra Cable de toma a tierra opcional 30 - 50 mm Si se usa un cable trenzado, es posible emplear una ferrita a discreción del instalador Anchura máxima 33 mm Ø 10 mm Grosor máximo 7 mm Aislamiento termoretractil Max: 120 mm² Solo terminales de presión y de un orificio, aptos para hasta 600V Cable de toma a tierra Cable de toma a tierra Tierra del chasis Amarillo/Verde

Comunicación LAN

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Conexión RS485 entre múltiples inversores

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 UTP CAT6, cable de pares trenzado apantallado de minimo tres hilos (0,2 - 1 mm²) 5 3 G A+ B- 4

Conexión para la comunicación Wi-Fi (opcional)

solar edge

12

Conexión para la comunicación móvil (opcional)

⑤ ↓ ② 3 5.5 N*m ① ④

Instalación de las tapas

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

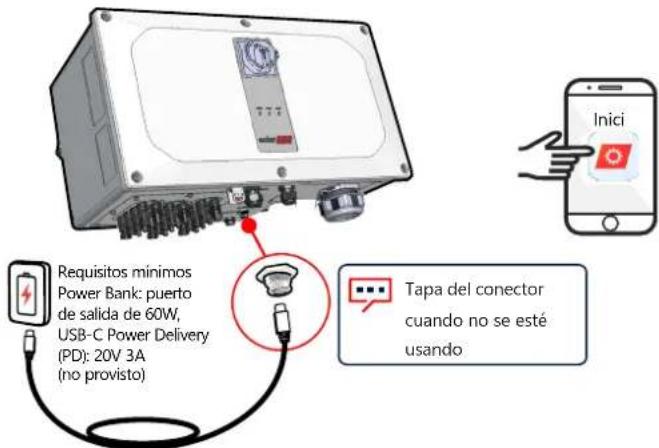

Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

Requisitos mínimos Power Bank: puerto de salida de 60W, USB-C Power Delivery (PD): 20V 3A (no provisto) Tapa del conector cuando no se esté usando

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentación CC y CA (opción 2)

solaredge

16

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

solar edge

17

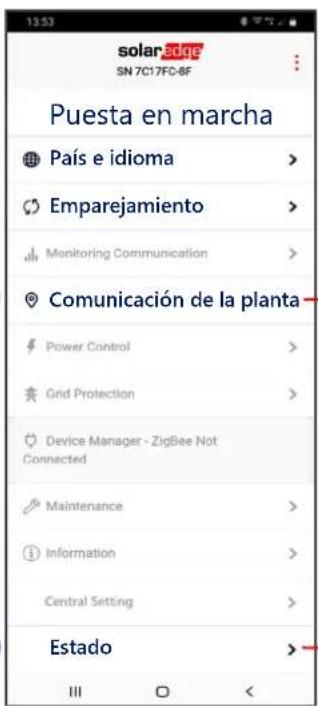

Puesta en marcha del inversor líder

1
2
3

solaredge SN 7C17FD-8F Puesta en marcha País e idioma > Emparejamiento > Monitoring Communication > Comunicación de la planta Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Estado III O <

RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores

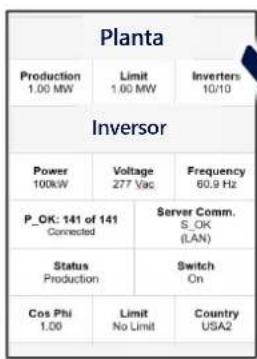

Planta Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inversor Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

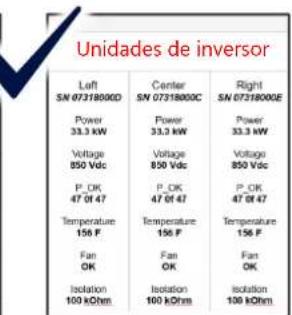

Unidades de inversor Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩm 100 kΩm 100 kΩm

4

Indicaciones LED

solaredge

POTENCIA COMUNICACIÓN ERROR

Verde Azul

Rojo

El sistema está produciendo energía

La CA está conectada pero el sistema no está generando energía

El inversor está comunicando con el portal de monitorización

Error del sistema

solaredge

Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support

Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.
