Typ produktu	Trójfazowy falownik elektryczny
Marka	SolarEdge
Model	SE66.6KRW00IBNQ4
Technologia	Synergy (modułowy z jednostkami lewa, środkowa, prawa)
Moc nominalna	66,6 kW
Maksymalne napięcie wejściowe DC	850 Vdc
Napięcie wyjściowe AC	277/480 V (trójfazowe, 4 przewody + ziemia lub 3 przewody + ziemia)
Częstotliwość wyjściowa	60 Hz
Połączenie przewodowe	Ethernet, RS485 (2 porty)
Łączność bezprzewodowa	Wi-Fi i sieć komórkowa (opcjonalnie)
Przybliżona masa całkowita	32 kg
Ochrona	Bezpieczniki 25 A, wyłącznik DC, uziemienie
Konserwacja	Sprawdzać połączenia, czyścić kratki wentylacyjne
Bezpieczeństwo	Odłączyć zasilanie AC i DC przed interwencją, odczekać 5 minut
Części zamienne	Dostępne przez serwis techniczny SolarEdge
Gwarancja	5 lat (standardowa)
Aplikacja do konfiguracji	SolarEdge SetApp

Często zadawane pytania - SE66.6KRW00IBNQ4 SolarEdge

Jak zainstalować falownik SolarEdge SE66.6KRW00IBNQ4?

Najpierw zamocuj uchwyty ścienne, zachowując odstępy (10 cm po bokach, 40 cm u góry i u dołu, 1 m z przodu). Zamontuj jednostki Synergy (lewa, środkowa, prawa) na uchwytach. Podłącz kable łączące między jednostkami zgodnie z etykietami. Podłącz łańcuchy PV z zachowaniem biegunowości. Podłącz kabel AC (4 przewody + ziemia lub 3 przewody + ziemia) i dokręć z zalecanym momentem obrotowym. Na koniec podłącz komunikację (Ethernet, RS485 lub Wi-Fi) i włącz zasilanie.

Co oznaczają diody LED na falowniku?

Diody oznaczają: Zielona: system wytwarza energię; Niebieska: zasilanie AC jest obecne, ale brak produkcji; Czerwona: błąd systemu. Migająca niebieska dioda może oznaczać aktywną komunikację.

Jak podłączyć falownik do Wi-Fi?

Użyj aplikacji SolarEdge SetApp do skonfigurowania połączenia Wi-Fi. Po włączeniu falownika otwórz SetApp, wybierz 'Komunikacja', a następnie 'Wi-Fi'. Postępuj zgodnie z instrukcjami, aby połączyć się z siecią. Wymagany jest opcjonalny moduł Wi-Fi.

Jaka jest maksymalna liczba łańcuchów PV na jednostkę Synergy?

Każda jednostka Synergy (lewa, środkowa, prawa) może bezpośrednio obsłużyć do 3 łańcuchów PV. W przypadku więcej niż 3 łańcuchów na jednostkę należy użyć skrzynki kombinacyjnej z bezpiecznikami 25 A.

Jak przeprowadzić uruchomienie falownika?

Pobierz aplikację SolarEdge SetApp na swój smartfon. Ustaw przełącznik DC w pozycji ON. Jeśli zasilanie AC nie jest jeszcze podłączone, użyj zewnętrznego akumulatora lub zasilacza USB-C, aby tymczasowo zasilić falownik. Uruchom SetApp i postępuj zgodnie z krokami, aby skonfigurować kraj, język, sieć, parametry ochrony itp.

Jakie środki ostrożności należy zachować przed interwencją na falowniku?

Przed jakąkolwiek interwencją ustaw przełącznik AC w pozycji OFF i odczekaj 5 minut, aż kondensatory się rozładują. Zrób to samo z przełącznikiem DC, jeśli jest obecny. Używaj środków ochrony osobistej. Nigdy nie przecinaj złączy kabli pod napięciem.

Co zrobić, jeśli falownik nie wytwarza energii?

Najpierw sprawdź diody: jeśli zielona dioda jest wyłączona, sprawdź, czy niebieska dioda świeci (zasilanie AC obecne) lub czerwona (błąd). Sprawdź aplikację SetApp, aby zobaczyć komunikaty błędów. Sprawdź połączenia AC i DC, bezpieczniki i wyłączniki. Upewnij się, że optymalizatory mocy są prawidłowo zainstalowane.

Czy można używać akumulatora z tym falownikiem?

Tak, falownik posiada port wyjściowy 60 W dla zewnętrznego akumulatora, umożliwiający zasilanie awaryjne. Użyj kabla USB-C (20V, 3A) do podłączenia akumulatora podczas uruchamiania bez AC. Szczegółowe konfiguracje znajdziesz w instrukcji.

Jakie są zalecane odstępy przy instalacji?

Zachowaj wolną przestrzeń co najmniej 10 cm po bokach, 40 cm nad i pod falownikiem oraz 1 m z przodu. Na zewnątrz, w gorących regionach, zachowaj 20 cm. Nie blokuj przepływu powietrza.

Jak zaktualizować oprogramowanie sprzętowe falownika?

Aktualizacje oprogramowania sprzętowego odbywają się za pomocą aplikacji SolarEdge SetApp lub platformy monitorującej SolarEdge. Podłącz falownik do Internetu, otwórz SetApp, przejdź do 'Konserwacja', a następnie 'Aktualizacja oprogramowania'. Postępuj zgodnie z instrukcjami. Nie wyłączaj zasilania podczas aktualizacji.

INSTRUKCJA OBSŁUGI SE66.6KRW00IBNQ4 SolarEdge

Falownik trójfazowy z technologią synergii

Skrócona instrukcja instalacji

PN: SExxK-xxxxlxxxx

Europa, APAC i RPA

Wersja 1.3

Legenda

UWAGA

Ten symbol oznacza informacje pomocne dla użytkownika w celu optymalnego wykorzystywania produktu.

PRZESTROGA!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do uszkodzenia lub zniszczenia produktu. Nie należy pomijać przestrogi dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

OSTRZEŻENIE!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do urazu ciała lub śmierci. Nie należy pomijać ostrzeżenia dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

Nie przecinać złączy kablowych

Ten symbol pojawia się w punktach uziemienia wskazanych w instrukcjach oraz na sprzęcie SolarEdge.

WŁĄCZ/WYŁĄCZ przełącznik ON/OFF/P i odczekaj 5 minut

WŁĄCZ/WYŁĄCZ wyłącznik awaryjny DC w Menadżerze Synergii i odczekaj 5 minut (Dotyczy wyłącznie modeli z wyłącznikiem awaryjnym DC)

NALEŻY ZACHOWAĆ TE INSTRUKCJE – Niniejsza instrukcja zawiera ważne wytyczne dotyczące falownika trójfazowego, których należy przestrzegać podczas instalacji i konserwacji. Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone.

Instalowanie optymalizatorów mocy

1→2→3→4→5→6

solaredge

1

1

Użyj narzędzia SolarEdge Designer

do zaprojektowania instalacji https://designer.solaredge.com

Pobierz SolarEdge Mapper, aby wykonać mapowanie optymalizatorów mocy w łańcuchu

Pobierz

solar edge

1

Instalowanie optymalizatorów mocy

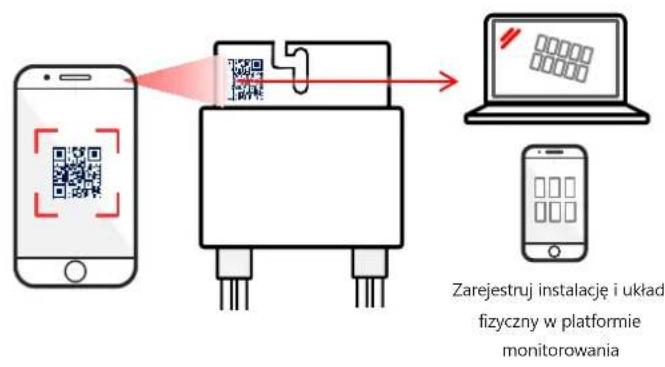

Zeskanuj kod QR za pomocą narzędzia Mapper

4

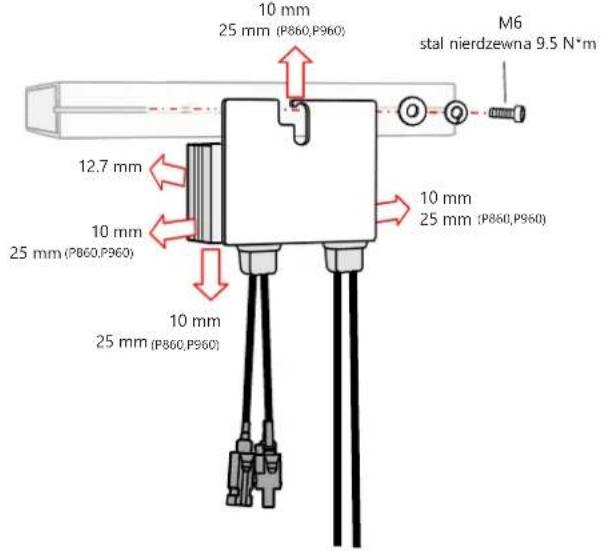

Zainstaluj optymalizator mocy

10 mm 25 mm (P860,P960) M6 stal nierdzewna 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalowanie optymalizatorów mocy

Podłącz wejście Modułu

Podłącz wyjście z Łańcuchem

Połączenie szeregowe 2:1

Użyj optymalizatora z dwoma

wejściami (P800p) do

równoległego połączenia dwóch

PV lub użyj kabla rozgałęzionego,

aby podłączyć dwa PV do jednego

optymalizatora wejściowego

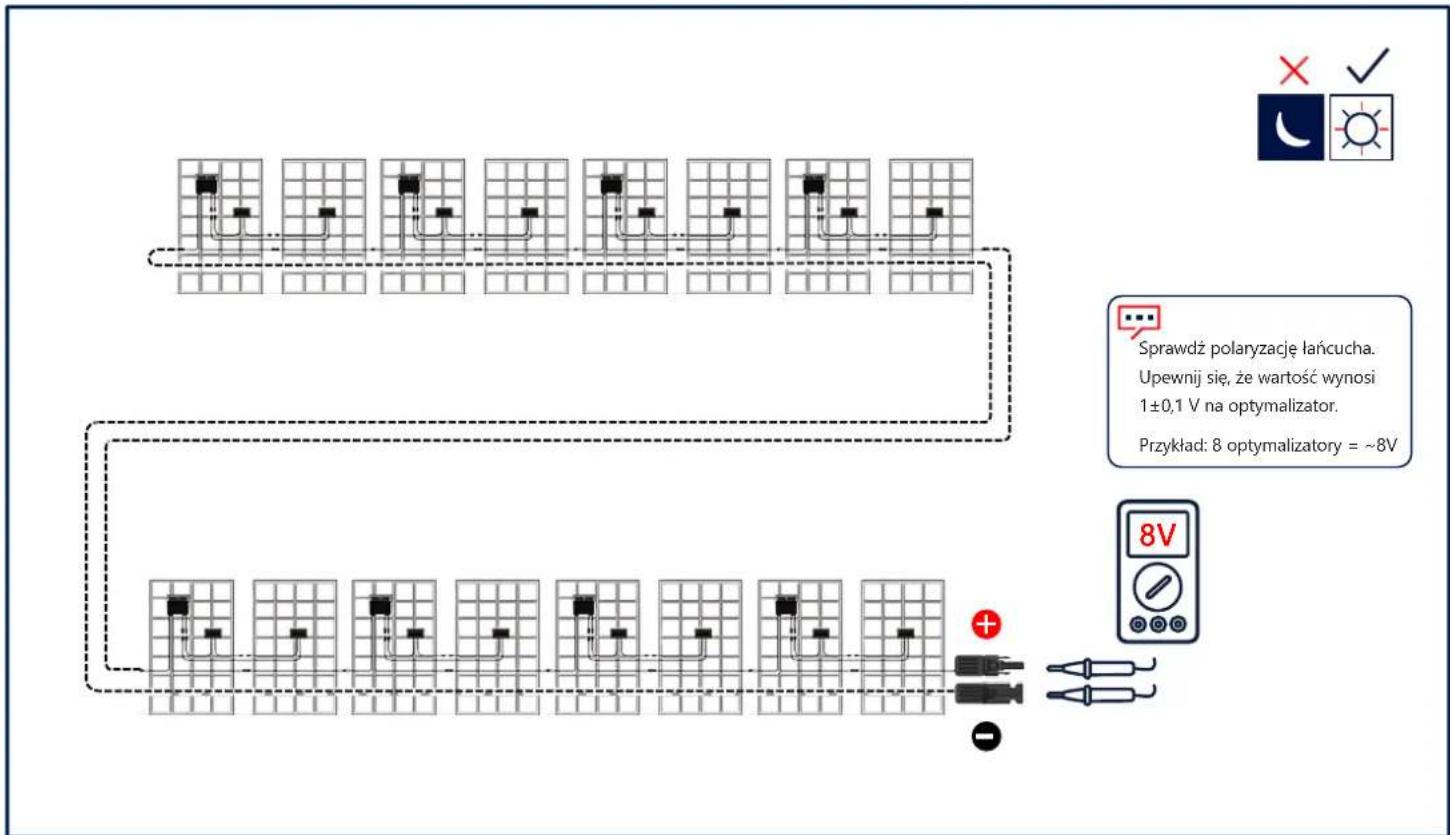

Podłączanie modułów fotowoltaicznych

Sprawdź polaryzację łańcucha. Upewnij się, że wartość wynosi 1±0,1 V na optymalizator. Przykład: 8 optymalizatory = ~8V

Odstępy montażowe

solaredge

3

Wewnątrz 20 cm, gdy średnia temperatura w skali roku jest większa lub równa 25°C 10 cm 40 cm 15 cm 5 cm Na zewnątrz OSTRZEŻENIE! Obszar przed falownikiem musi być wolny przez co najmniej jeden metr PRZESTROGA! Nie blokować przepływu powietrza Instalacja pozioma Utrzymaj więcej niz 10st. pochylenia 100.8 cm 40 cm 116.8 cm 40 cm Na ogrodzeniu z siatki Na tylnej blasze metalowej 30 cm Tyt do tyłu 20 cm

solaredge

4

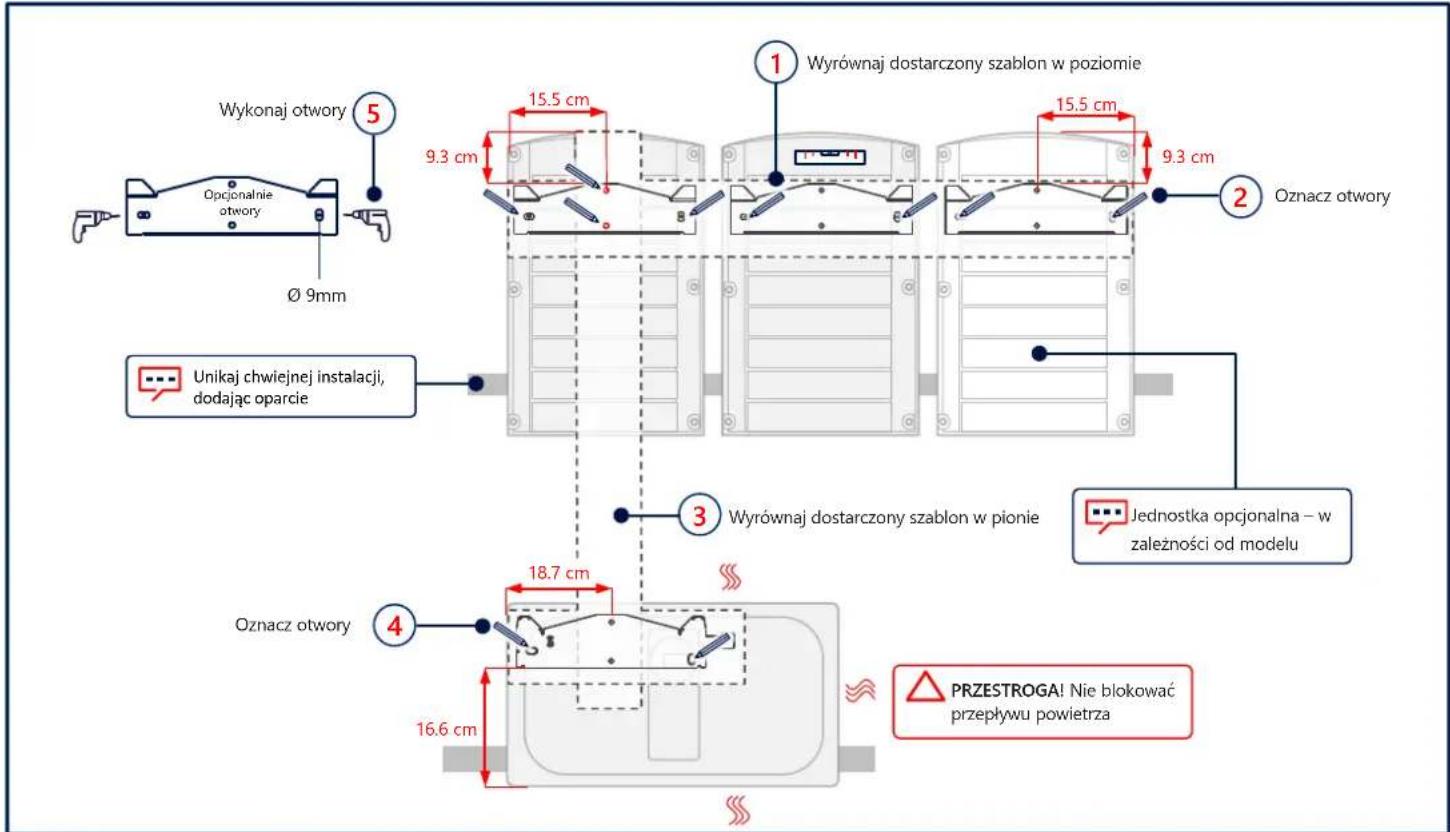

Oznakowanie i wykonywanie otworów

Wykonaj otwory 5 Opcjonalnie otwory Ø 9mm 15.5 cm 9.3 cm Wyrównaj dostarczony szablon w poziomie 1 2 Oznacz otwory Unikaj chwiejnej instalacji, dodając oparcie 3 Wyrównaj dostarczony szablon w pionie 4 Oznacz otwory 18.7 cm 16.6 cm Jednostka opcjonalna – w zależności od modelu PRZESTROGA! Nie blokować przepływu powietrza

Montaż jednostek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m W przypadku jednostek lewych lub prawych należy używać tylko zewnętrznej śruby 4 N*m 32KG

solaredge

6

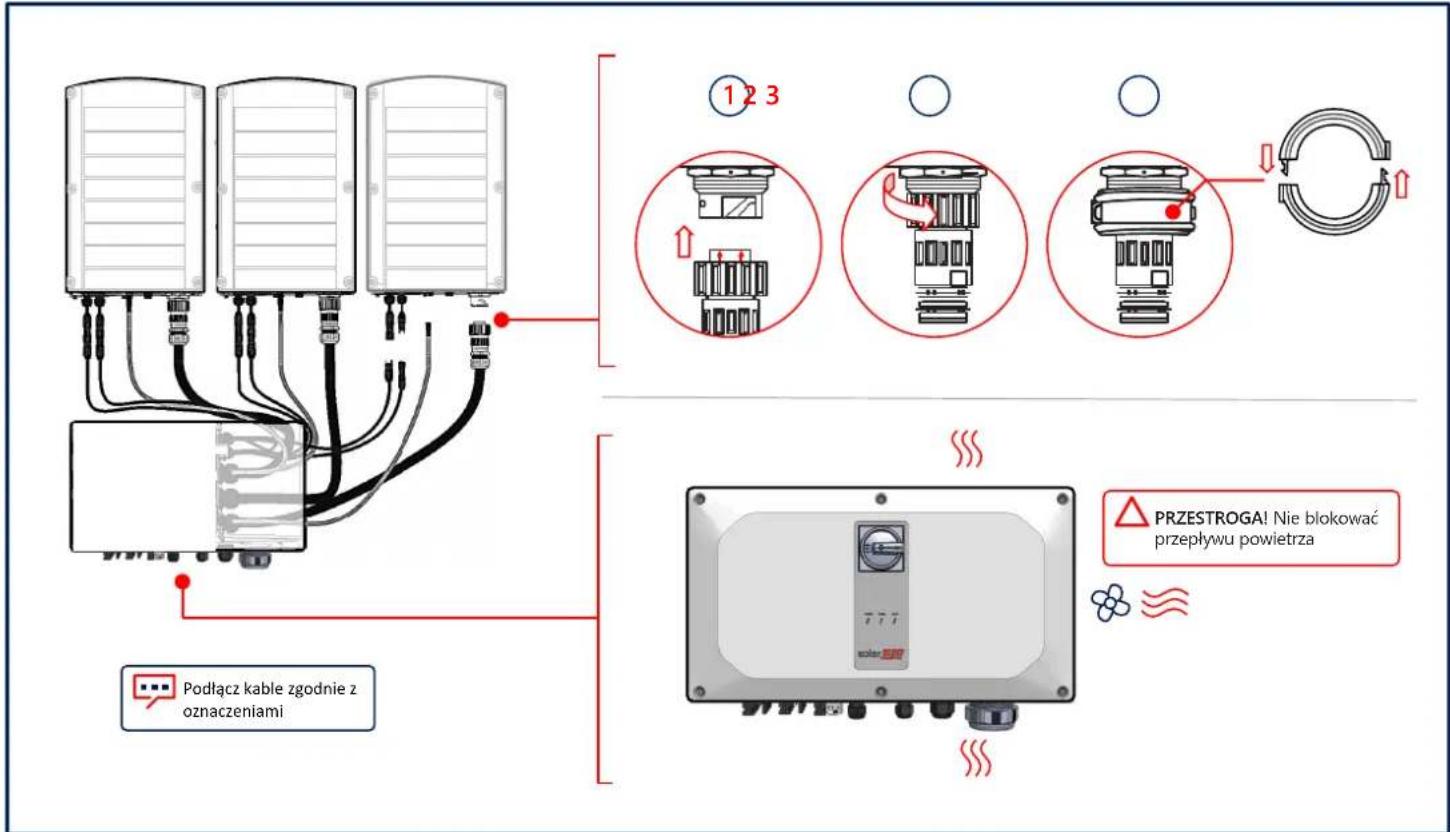

Okablowanie

Podłącz kable zgodnie z oznaczeniami 1 2 3 PRZESTROGA! Nie blokować przepływu powietrza

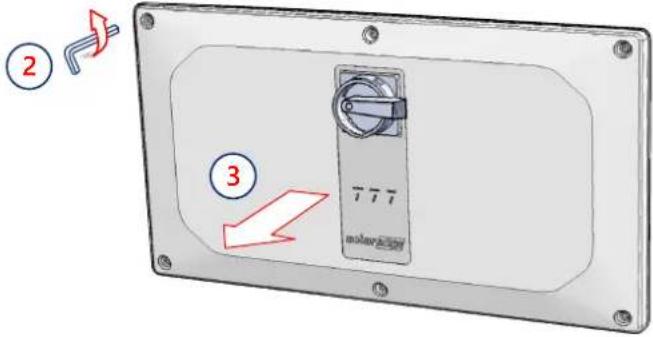

Zdejmowanie pokrywy

solaredge

7

1

OSTRZEŻENIE
PRZED PRZYSTĄPIENIEM DO INSTALACJI NALEŻY ODŁĄCZYĆ ZASILANIE

Podłączanie łańcuchów fotowoltaicznych

Jednostki Synergy Lewa Centralna Prawa Nieużywane złącza należy zakryć Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpieczeństro lub przez skrzynkę łączą)— wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A.

Podłączanie łańcuchów PV przez pojedyncze wejście DC

solaredge

8

PRZESTROGA!

• W przypadku przewodów aluminiowych UŻYWĄC WYŁĄCZNIE końcówek bimetalowych
• W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych

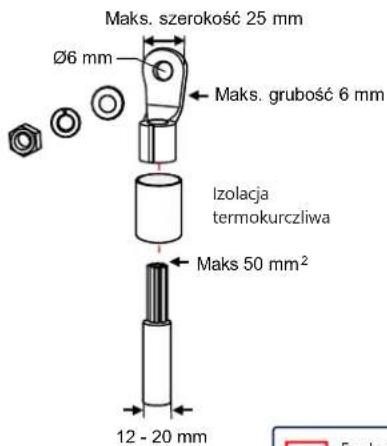

Maks. szerokość 25 mm Ø6 mm Maks. grubość 6 mm Izolacja termokurczliwa Maks 50 mm² 12 - 20 mm

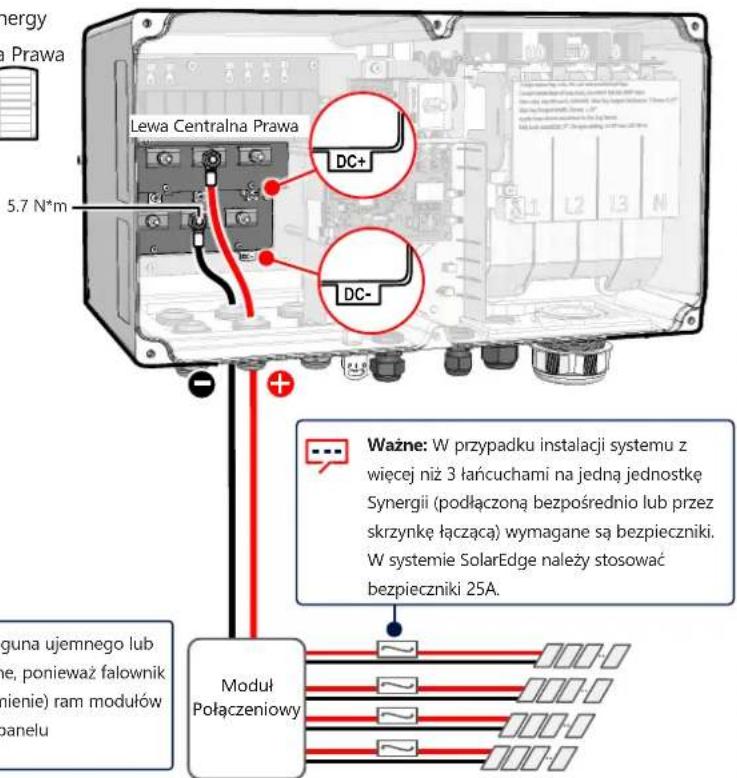

Jednostki Synergy

Lewa Centralna Prawa

Lewa Centralna Prawa DC+ DC- Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpośrednio lub przez skrzynkę łącząca) wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A. Moduł Połączeniowy

Funkcjonalne uziemienie elektryczne bieguna ujemnego lub dodatniego po stronie DC jest zabronione, ponieważ falownik nie ma transformatora. Uziemienie (uziemienie) ram modułów i wyposażenia montażowego modułów panelu fotowoltaicznego jest dopuszczalne

solar edge

9

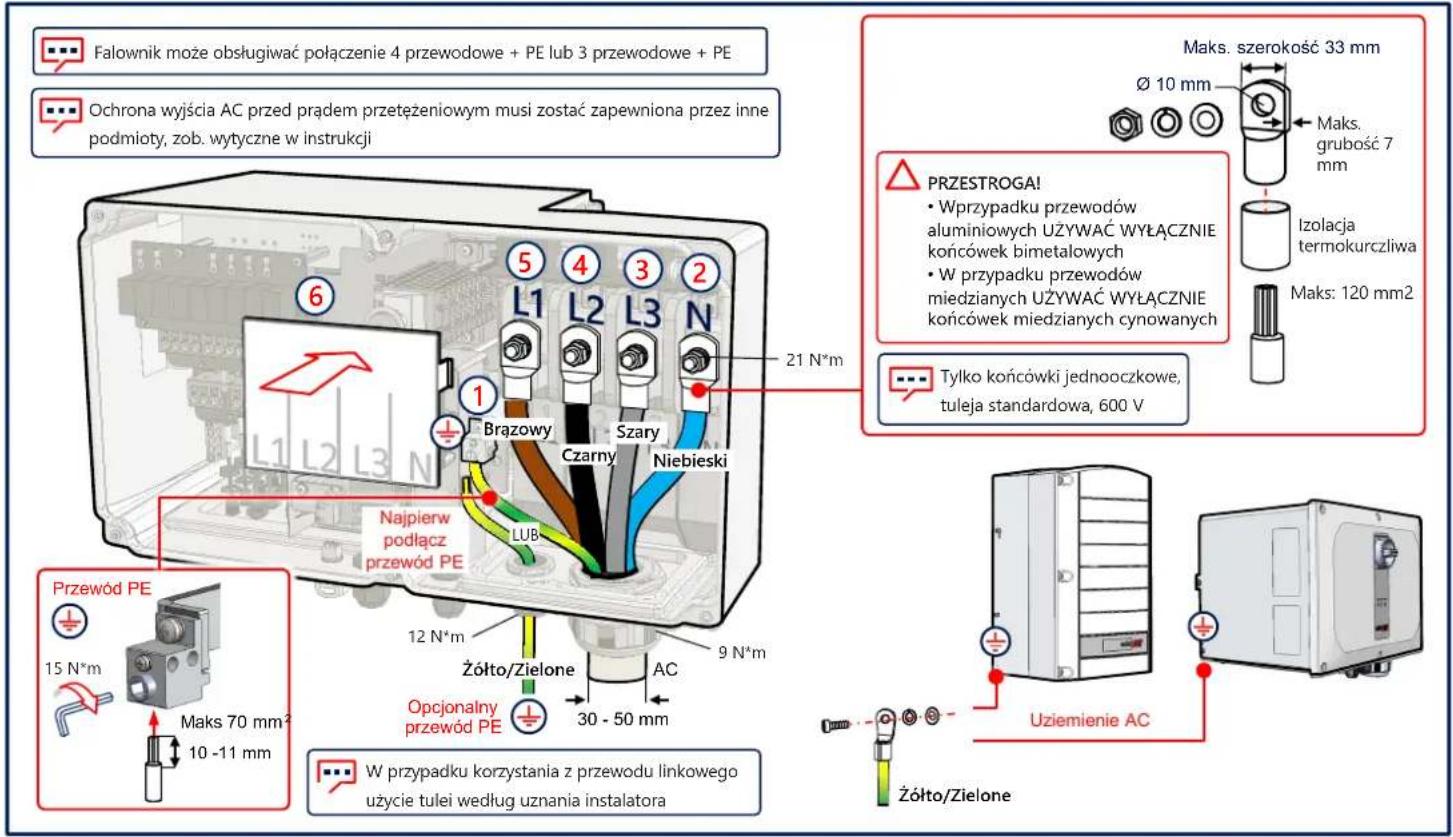

Podłączenie AC i uziemienie ochronne (PE)

Falownik może obsługować połączenie 4 przewodowe + PE lub 3 przewodowe + PE Ochrona wyjścia AC przed prądem przetężenowym musi zostać zapewniona przez inne podmioty, zob. wytyczne w instrukcji 6 L1 L2 L3 N 5 4 3 2 21 N*m 1 Brażowy Szary Niebieski Najpierw podłącz przewód PE LUB PRZESTROGA! • W przypadku przewodów aluminiowych UŻYWAĆ WYŁĄCZNIE końcówek bimetalowych • W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych Maks. szerokość 33 mm Ø 10 mm Maks. grubość 7 mm Izolacja termokurczliwa Maks: 120 mm2 Tylko końcówki jednooczkowe, tuleja standardowa, 600 V Przewód PE 15 N*m Maks 70 mm² 10 -11 mm 12 N*m 9 N*m Zółto/Zielone AC Opcjonalny przewód PE 30 - 50 mm W przypadku korzystania z przewodu linkowego użycie tulei według uznania instalatora Uziemienie AC Zółto/Zielone

Komunikacja LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 Podłączenie kilku falowników

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 Trójzytowy ekranowany kabel (skrętka) CAT6 (0,2 - 1 mm²) 5 G A + B - RS485-1 3 G A + B - 4

Komunikacja Wi-Fi (opcjonalnie)

Komunikacja komórkowa (opcjonalnie)

⑤ ↓ ② 3 5.5 N*m ① ④

Zakładanie pokrywy

solaredge

14

3.5 N·m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

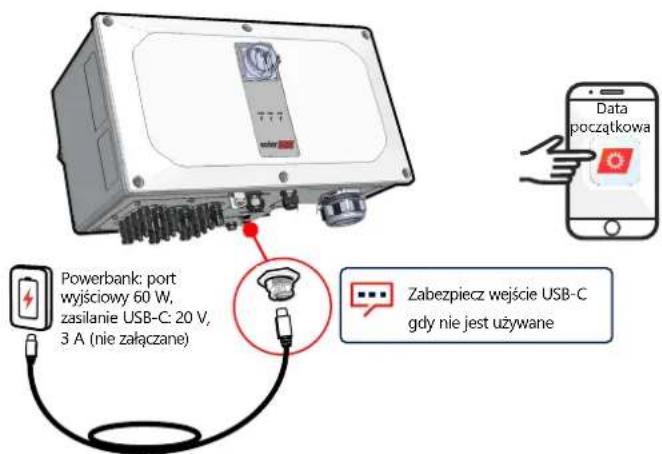

Wstępne przekazanie instalacji do eksploatacji przy braku zasilania AC (opcja 1)

①34

Pobierz aplikację SolarEdge SetApp

GET IT ON Google Play

Włącz przełącznik DC

O

Podłącz Powerbank

O

Uruchom SetApp

Powerbank: port wyjściowy 60 W, zasilanie USB-C: 20 V, 3 A (nie załączane) Zabezpiecz wejście USB-C gdy nie jest używane

1 m, złącze męsko-męskie, USB-C (nie załączane)

Przekazanie do eksploatacji przy podłączonym zasilaniu DC i AC (opcja 2)

solaredge

16

Pobierz aplikację SolarEdge SetApp

Włącz zasilanie

Uruchom aplikację SetApp i postępuj zgodnie ze wskazówkami

solar edge

17 Przekazanie falownika nadrzędnego do eksploatacji

1
2
3

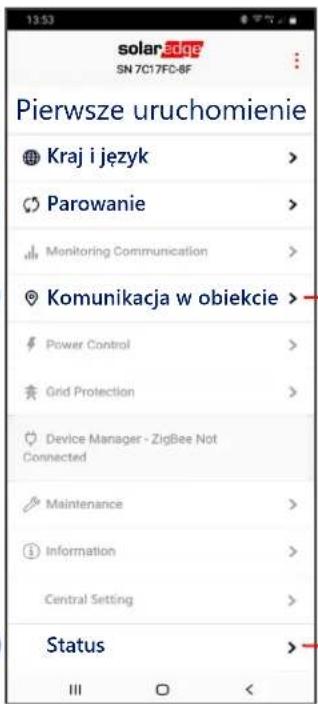

solaredge SN 7C17FC-8F Pierwsze uruchomienie Kraj i język > Parowanie > Monitoring Communication > Komunikacja w obiekcie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokół → SolarEdge → Urządzenie nadrzędne SolarEdge RS485-1 → Wykrycie urządzenia podrzędnego

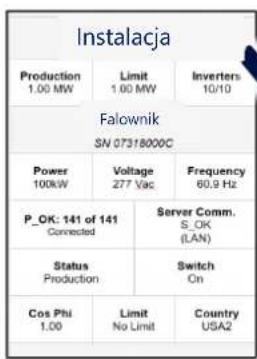

Instalacja Production 1.00 MW Limit 1.00 MW Inverters 10/10 Falownik SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

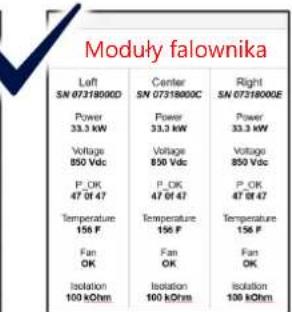

Moduły falownika Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kΩm Isolation 100 kΩm Isolation 100 kΩm

4

Wskazania diod LED

solaredge

ZASILANIE KOMUNIKACJA BŁĄD

Zielony Niebieski Czerwony

System wytwarza energię

Sieć AC jest podłączona, ale system nie wytwarza energii

Falownik komunikuje się z Platformą Monitoringu

Błąd systemu

solaredge

Kontakt z działem wsprawcia:

Jeśli masz problem techniczne z produktami SolarEdge, skontaktuj się z nami poprzez:

Zastrzega się możliwość zmian bez uprzedzenia.

Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone. Marzec 2021.
