Termék típusa	Háromfázisú elektromos inverter
Márka	SolarEdge
Modell	SE66.6KRW00IBNQ4
Technológia	Synergy (moduláris bal, középső, jobb egységekkel)
Névleges teljesítmény	66,6 kW
Maximális DC bemeneti feszültség	850 Vdc
AC kimeneti feszültség	277/480 V (háromfázisú, 4 vezeték + föld vagy 3 vezeték + föld)
Kimeneti frekvencia	60 Hz
Vezetékes kapcsolat	Ethernet, RS485 (2 port)
Vezeték nélküli kapcsolat	Wi-Fi és mobilhálózat (opcionális)
Hozzávetőleges össztömeg	32 kg
Védelem	25 A biztosítékok, DC kapcsoló, földelés
Karbantartás	Ellenőrizze a csatlakozásokat, tisztítsa meg a szellőzőrácsokat
Biztonság	AC és DC tápfeszültség leválasztása beavatkozás előtt, várjon 5 percet
Pótalkatrészek	Elérhetők a SolarEdge műszaki szolgálatán keresztül
Garancia	5 év (standard)
Konfigurációs alkalmazás	SolarEdge SetApp

Gyakran ismételt kérdések - SE66.6KRW00IBNQ4 SolarEdge

Hogyan kell telepíteni a SolarEdge SE66.6KRW00IBNQ4 invertert?

Először rögzítse a fali tartókat a szükséges távolságok betartásával (10 cm az oldalakon, 40 cm felül és alul, 1 m elöl). Szerelje fel a Synergy egységeket (bal, középső, jobb) a tartókra. Csatlakoztassa az egységek közötti összekötő kábeleket a címkék szerint. Csatlakoztassa a PV láncokat a polaritás betartásával. Kösse be az AC kábelt (4 vezeték + föld vagy 3 vezeték + föld) és húzza meg az előírt nyomatékkal. Végül csatlakoztassa a kommunikációt (Ethernet, RS485 vagy Wi-Fi) és kapcsolja be.

Mit jelentenek az inverter LED-jelzőfényei?

A jelzőfények: Zöld: a rendszer áramot termel; Kék: AC tápellátás jelen van, de nincs termelés; Piros: rendszerhiba. A villogó kék jelzőfény aktív kommunikációt jelezhet.

Hogyan csatlakoztassa az invertert Wi-Fi-hez?

Használja a SolarEdge SetApp alkalmazást a Wi-Fi kapcsolat beállításához. Miután bekapcsolta az invertert, nyissa meg a SetApp-ot, válassza a 'Communication' (Kommunikáció) menüpontot, majd a 'Wi-Fi'-t. Kövesse az utasításokat a hálózatra való csatlakozáshoz. Opcionális Wi-Fi modul szükséges.

Hány PV lánc csatlakoztatható maximum egy Synergy egységhez?

Minden Synergy egység (bal, középső, jobb) közvetlenül legfeljebb 3 PV láncot fogadhat. Egységenként több mint 3 lánc esetén 25 A-es biztosítékokkal ellátott kombináló dobozt kell használni.

Hogyan kell üzembe helyezni az invertert?

Töltse le a SolarEdge SetApp alkalmazást okostelefonjára. Kapcsolja a DC kapcsolót BE állásba. Ha az AC tápellátás még nincs csatlakoztatva, használjon külső akkumulátort vagy USB-C tápegységet az inverter ideiglenes áramellátásához. Indítsa el a SetApp-ot és kövesse a lépéseket az ország, nyelv, hálózat, védelmi beállítások stb. konfigurálásához.

Milyen biztonsági óvintézkedéseket kell tennem az inverteren végzett beavatkozás előtt?

Minden beavatkozás előtt kapcsolja az AC kapcsolót KI állásba, és várjon 5 percet, amíg a kondenzátorok kisülnek. Tegye ugyanezt a DC kapcsolóval, ha van. Használjon egyéni védőfelszerelést. Soha ne vágja el a feszültség alatt lévő kábelek csatlakozóit.

Mit tegyek, ha az inverter nem termel áramot?

Először ellenőrizze a jelzőfényeket: ha a zöld jelzőfény nem világít, nézze meg, hogy a kék világít-e (AC tápellátás jelen van) vagy piros (hiba). Ellenőrizze a SetApp alkalmazásban a hibaüzeneteket. Ellenőrizze az AC és DC csatlakozásokat, a biztosítékokat és a megszakítókat. Győződjön meg arról, hogy a teljesítményoptimalizálók megfelelően vannak telepítve.

Használható akkumulátor ezzel az inverterrel?

Igen, az inverter rendelkezik egy 60 W-os kimeneti porttal külső akkumulátor számára, ami vésztáplálást tesz lehetővé. Használjon USB-C kábelt (20 V, 3 A) az akkumulátor csatlakoztatásához az AC nélküli üzembe helyezés során. A speciális beállításokhoz lásd a kézikönyvet.

Milyen távolságokat kell betartani a telepítésnél?

Tartson legalább 10 cm szabad helyet az oldalakon, 40 cm felette és alatta, valamint 1 m helyet az inverter előtt. Kültéren meleg régiókban tartsa be a 20 cm-t. Ne akadályozza a légáramlást.

Hogyan frissítsem az inverter firmware-jét?

A firmware-frissítések a SolarEdge SetApp alkalmazáson vagy a SolarEdge felügyeleti platformon keresztül történnek. Csatlakoztassa az invertert az internethez, nyissa meg a SetApp-ot, lépjen a 'Maintenance' (Karbantartás) menübe, majd a 'Firmware frissítés' menüpontba. Kövesse az utasításokat. Ne kapcsolja ki a tápfeszültséget a frissítés alatt.

HASZNÁLATI ÚTMUTATÓ SE66.6KRW00IBNQ4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

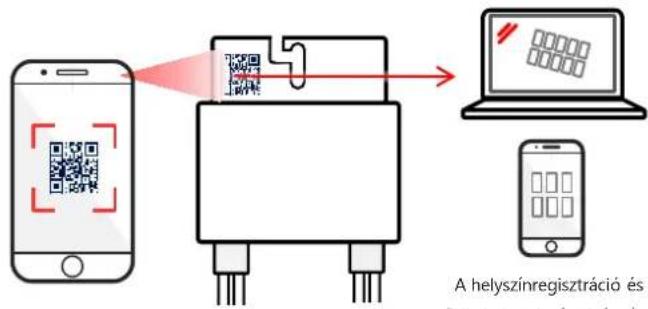

A teljesítményoptimalizálók telepítése

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és fiérősi szénzérsztásztatás

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

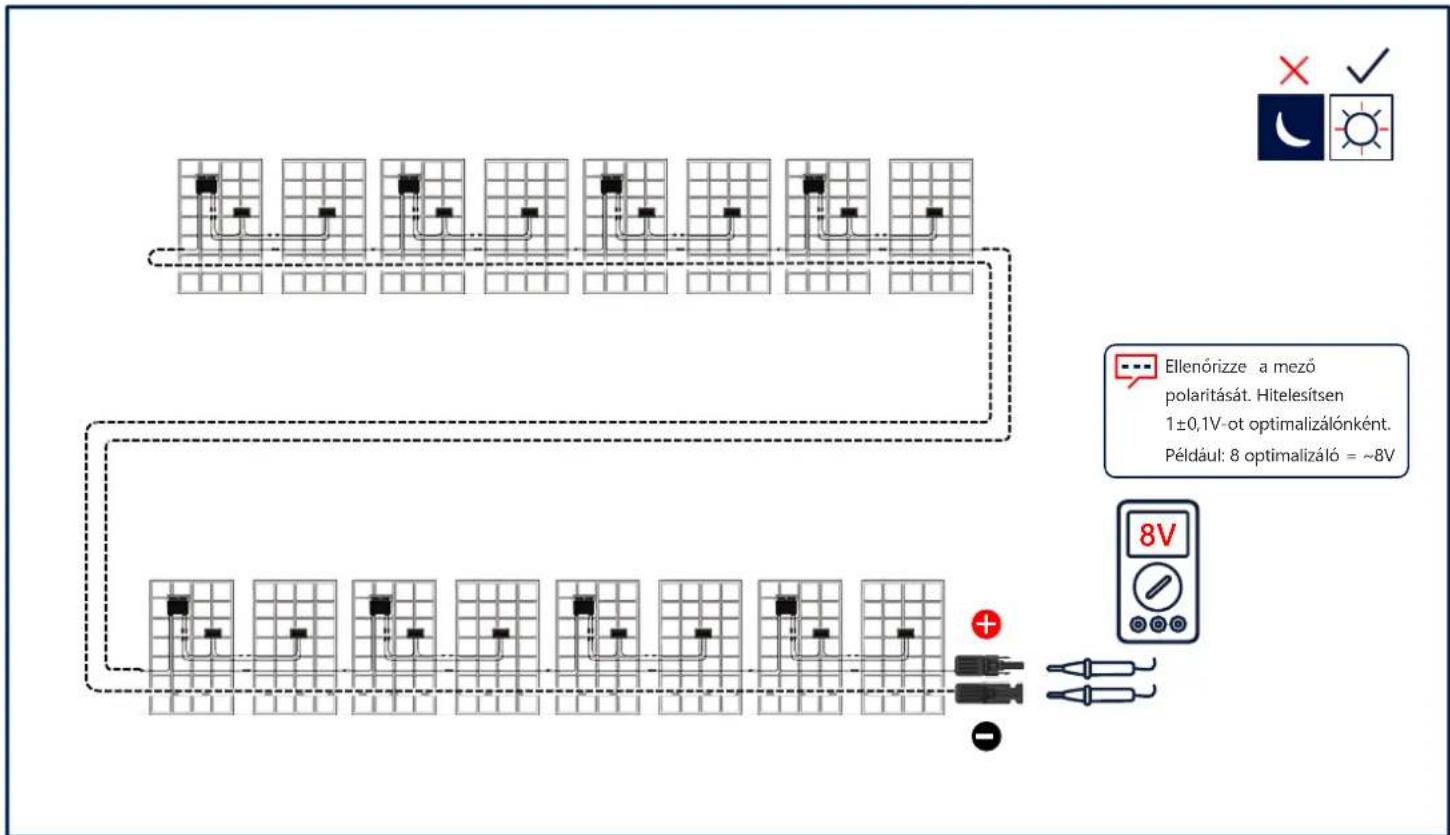

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

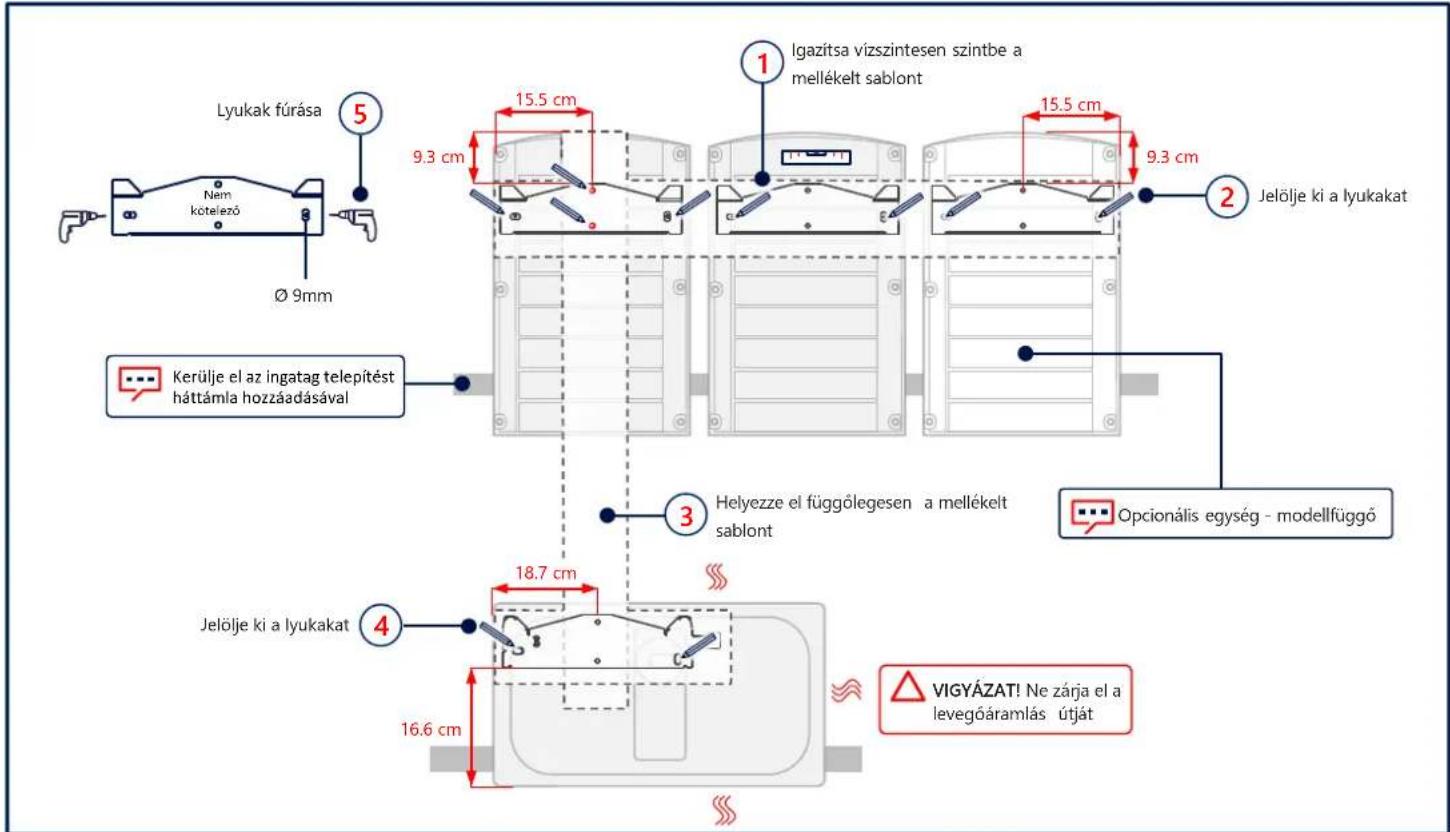

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

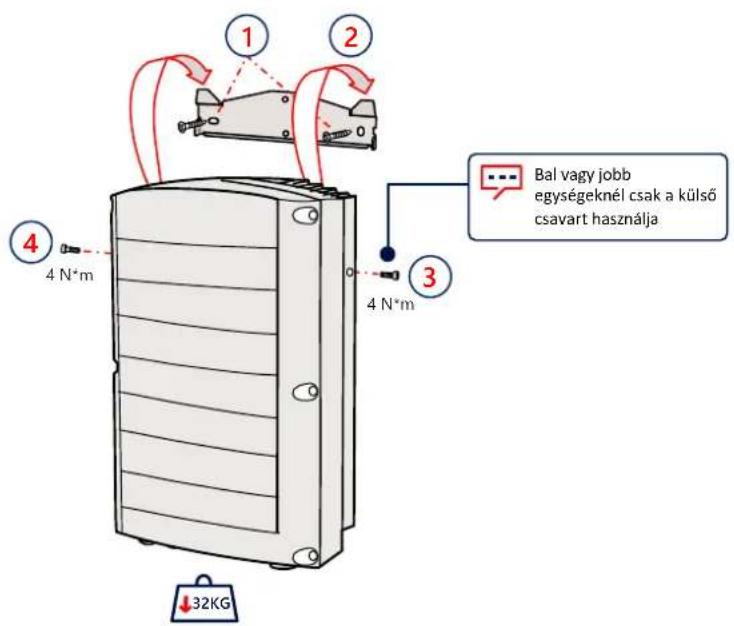

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

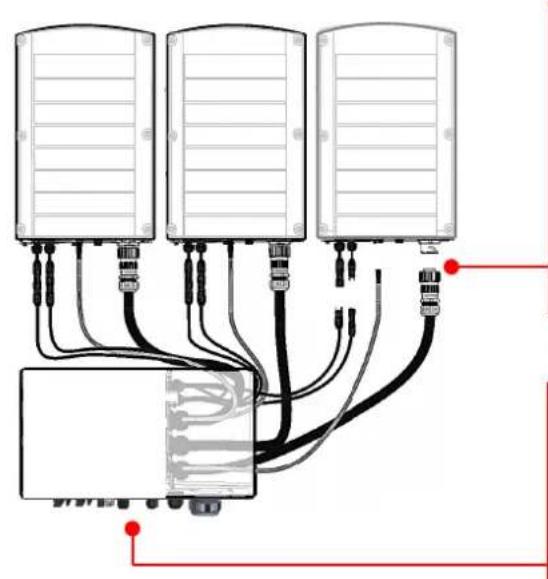

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3

VIGYÁZAT! Ne zárja el a levegőáramlás útját

A fedlapok eltávolítása

solaredge

7

solaredge

8

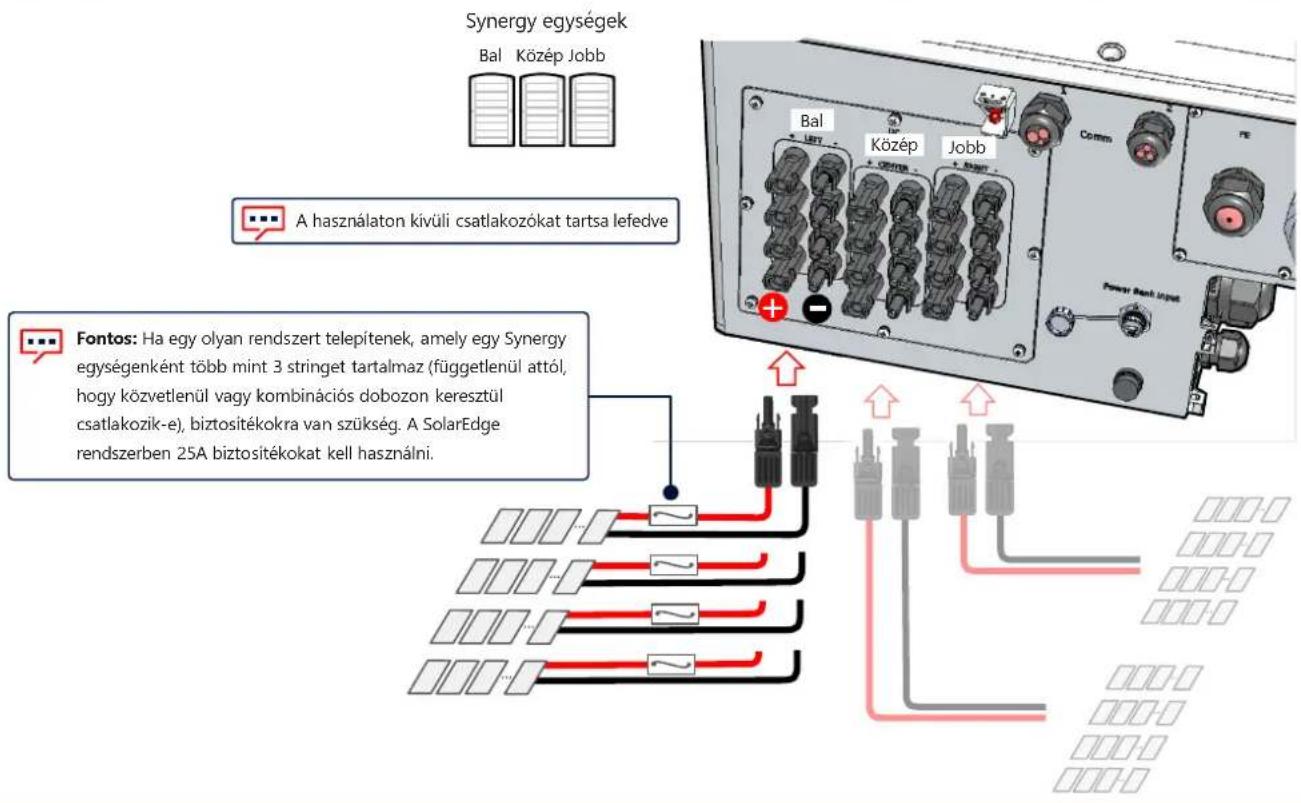

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

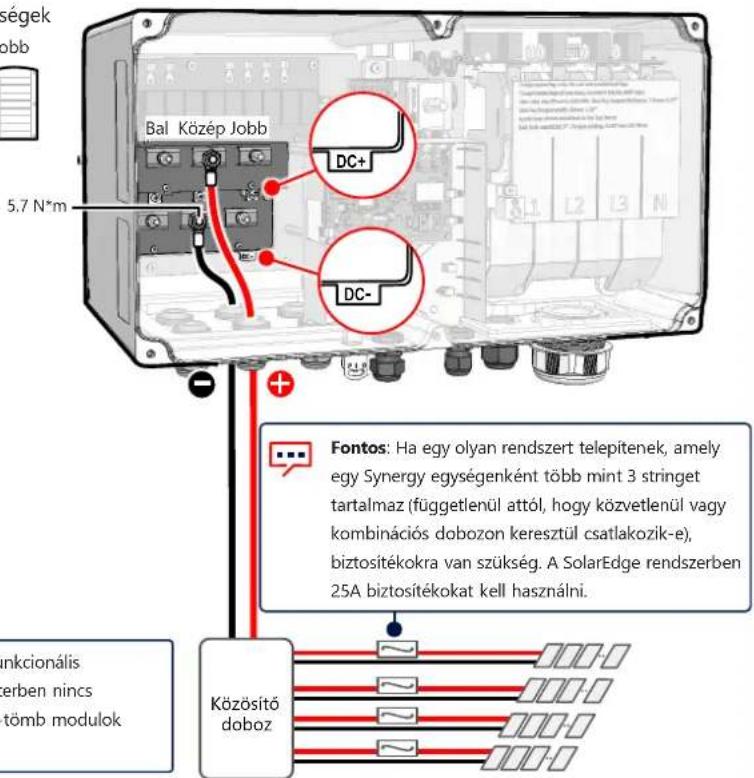

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

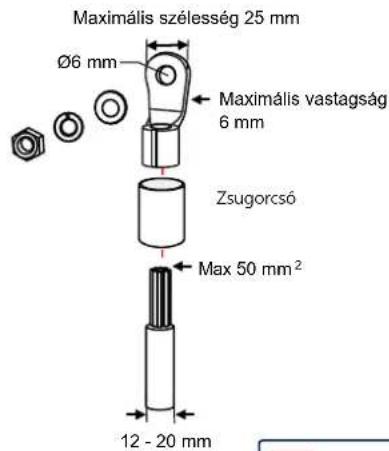

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
• Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

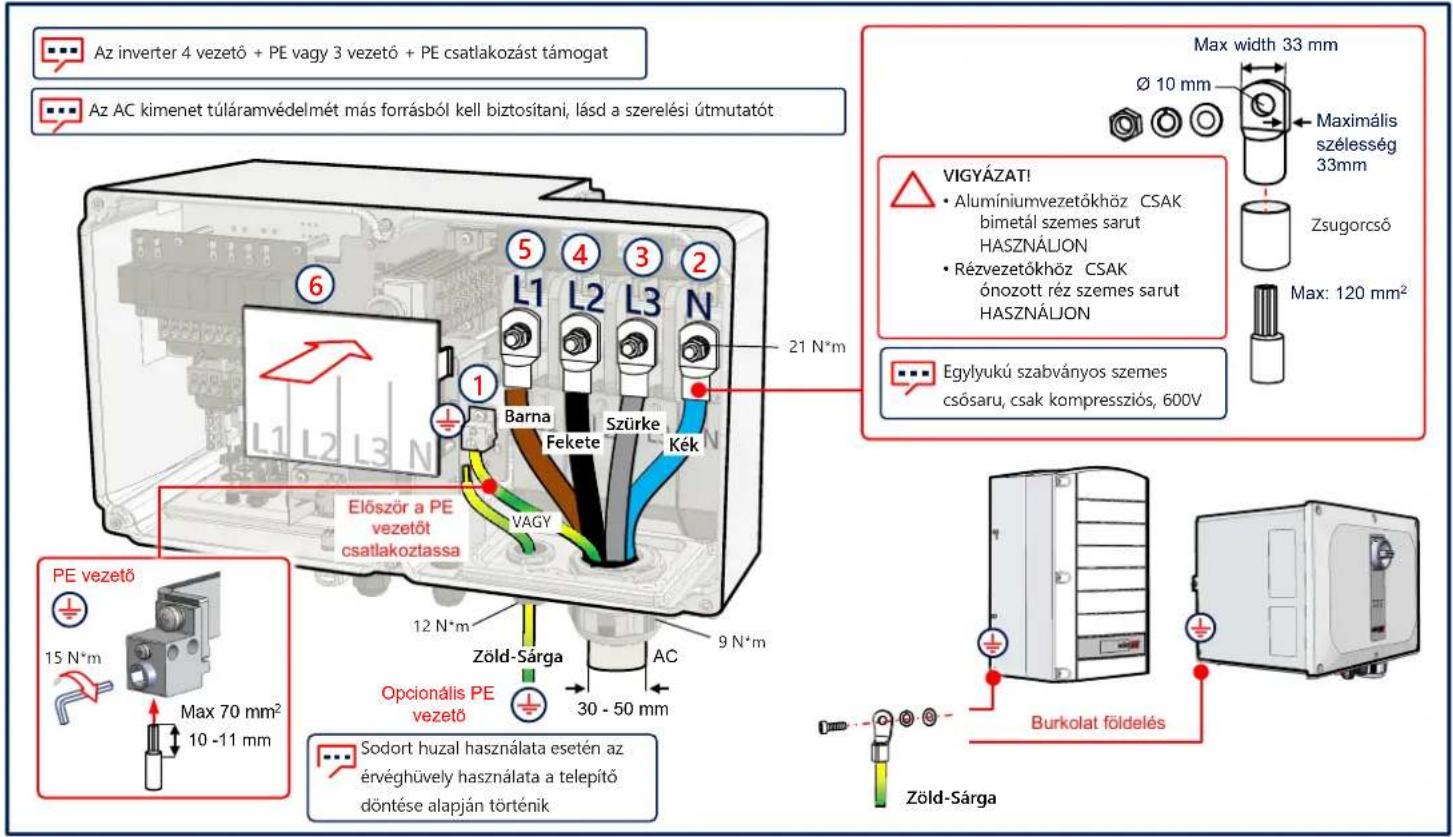

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 4 3 2 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m Zöld-Sárga 9 N*m AC 12 N*m Max 70 mm² 10 -11 mm PE vezető 15 N*m Max 70 mm² Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V Zöld-Sárga Opcionális PE vezető 30 - 50 mm

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- ⑦ ⑤ ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 aolarisat 2 4

L1 L2 L3 N ①

solaredge

15

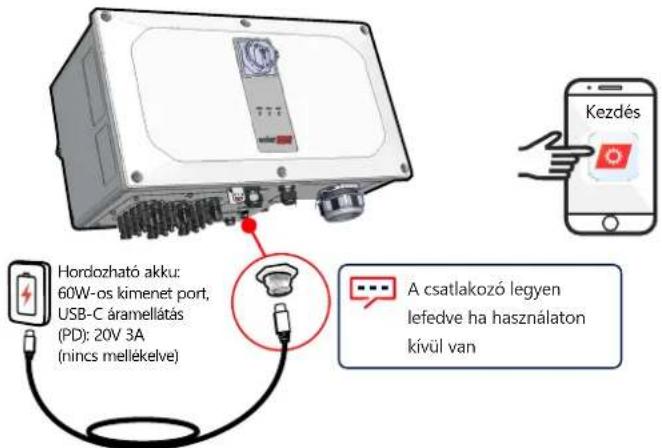

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

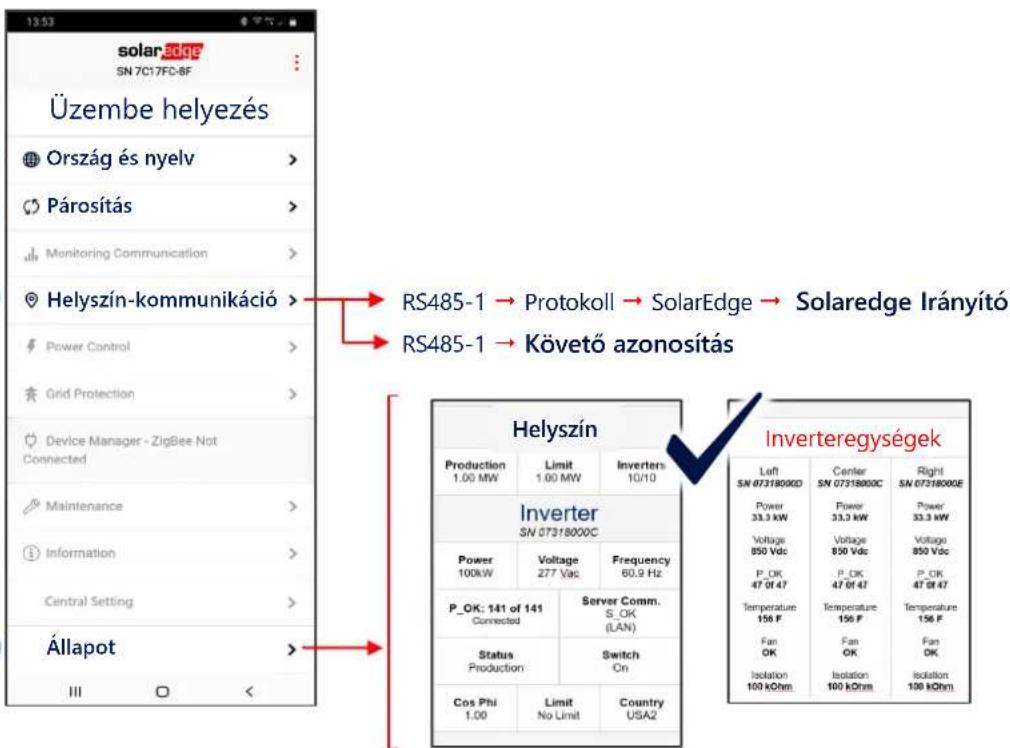

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:
