Tipo di prodotto	Inverter elettrico trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE90KSYNERGYSET
Applicazione	Impianti fotovoltaici residenziali e commerciali
Alimentazione in ingresso	Corrente continua (CC) proveniente da pannelli solari tramite ottimizzatori di potenza
Alimentazione in uscita	Corrente alternata (CA) trifase
Potenza nominale	90 kW
Tecnologia	Synergy: progettazione modulare per una manutenzione semplificata
Comunicazione	LAN, RS485, Wi-Fi (opzionale), rete mobile (opzionale)
Connettività	Compatibile con la piattaforma di supervisione SolarEdge
Installazione	Montaggio a parete o su rack, spazio libero necessario per la ventilazione
Manutenzione e pulizia	Pulire le griglie di aerazione con un panno morbido; verificare i collegamenti periodicamente
Sicurezza	Protezione contro le sovracorrenti, interruttore di sicurezza CC, messa a terra obbligatoria
Protezione	Grado di protezione IP65 (stima)
Temperatura di funzionamento	-25°C a +60°C (stima)
Ricambi e riparabilità	Ricambi disponibili presso il servizio di assistenza SolarEdge
Informazioni generali	Manuale disponibile in più lingue; aggiornamento del software tramite SetApp
Spie luminose	Verde (produzione), Blu (comunicazione), Rosso (errore)

Domande frequenti - SE90KSYNERGYSET SolarEdge

Qual è la potenza dell'inverter SolarEdge SE90KSYNERGYSET?

L'inverter ha una potenza nominale di 90 kW in corrente alternata trifase.

Come installare l'inverter SolarEdge SE90KSYNERGYSET?

L'installazione deve essere eseguita da un professionista. Seguire i passaggi della guida: fissare i supporti, collegare i cavi CC e CA, connettere la comunicazione, ed effettuare la messa in servizio tramite l'applicazione SetApp.

Quali sono le spie luminose e il loro significato?

La spia verde indica che il sistema produce elettricità. La blu significa che è in comunicazione con la piattaforma di supervisione. La rossa segnala un errore di sistema.

Come collegare l'inverter alla piattaforma di supervisione?

Utilizzare la connessione LAN, RS485 o Wi-Fi (opzionale) per comunicare con la piattaforma SolarEdge. Seguire le istruzioni nella guida di comunicazione.

L'inverter può funzionare senza batteria?

Sì, l'inverter è progettato per funzionare con pannelli solari e ottimizzatori di potenza. La batteria è opzionale e si collega tramite l'apposita porta.

Qual è la procedura di sicurezza prima dell'installazione?

Prima di qualsiasi intervento, scollegare l'alimentazione CA e CC. Attendere 5 minuti dopo aver spento gli interruttori per permettere la scarica dei condensatori.

Come effettuare la manutenzione dell'inverter SolarEdge SE90KSYNERGYSET?

Pulire regolarmente le griglie di aerazione con un panno morbido e asciutto. Controllare i collegamenti ogni anno. Non bloccare il flusso d'aria intorno all'apparecchio.

Cosa fare se la spia rossa si accende?

La spia rossa indica un errore di sistema. Riavviare l'inverter dopo aver verificato i collegamenti e i parametri. Se l'errore persiste, contattare il supporto tecnico SolarEdge.

Quali cavi utilizzare per il collegamento CC?

Utilizzare cavi in rame con capicorda in rame stagnato, o cavi in alluminio con capicorda bimetallici esclusivamente. La larghezza massima dei cavi è di 25 mm.

Dove trovare il manuale completo e gli aggiornamenti?

Il manuale è disponibile per download gratuito sul sito di SolarEdge o su piattaforme come notice-facile.com. Gli aggiornamenti software si effettuano tramite l'applicazione SetApp.

MANUALE UTENTE SE90KSYNERGYSET SolarEdge

Scan QR code using Mapper

4

Guida rapida di installmente

PN:SExxK-xxxxlxxxx

Per Europa, APAC e Sudafrika

Version 1.3

solar edge

Legenda

NOTA

Questo significato la richieda delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispetto.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispetto, potrebbe provocare lesioni ancche fatali. Non procedere或者其他 un'avventenza finché le condizioni indicate non siano state perfettamente comprese e rispetto.

Non tagliare i connettori dei cavi

Questo symbolo appeare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezonatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

CONSERVARE QUESTE ISTRUZIONI - Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di esta apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compensettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

(2)

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

GOTTON Google Play

6

App Store

solar edge

1

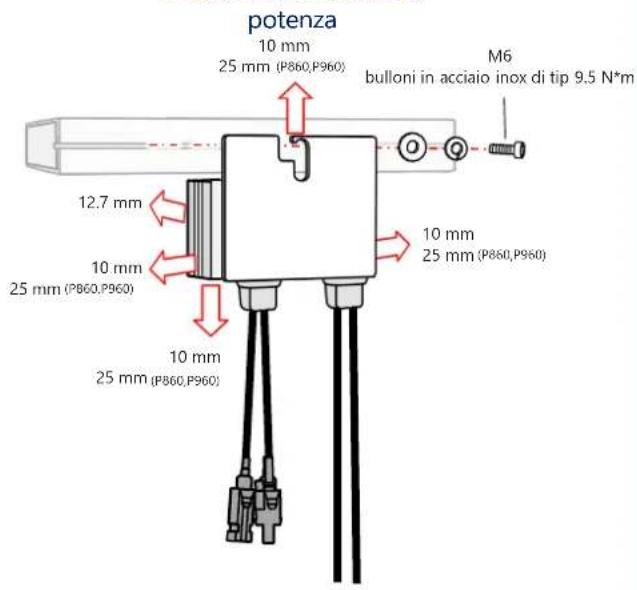

Installazione degli ottimizzatori di potenza

3

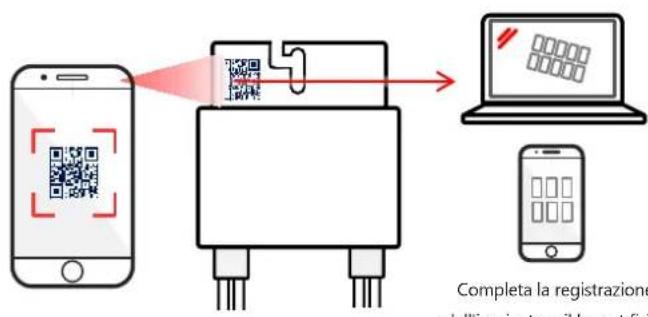

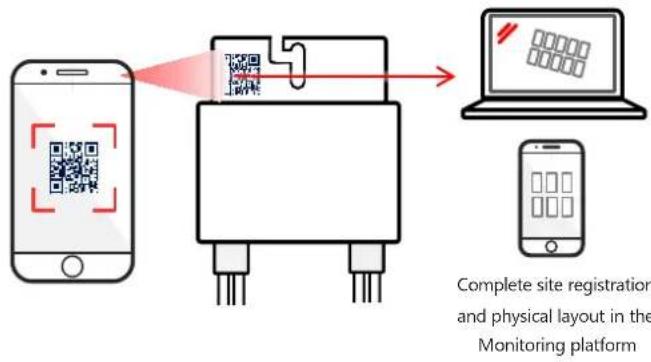

Scansiona il codice QR usando Mapper

4

Installa I'ottimizzatore di

Installazione degli ottimizzatori di potenza

①→②→③→④→⑤→⑥

solar 2017

1

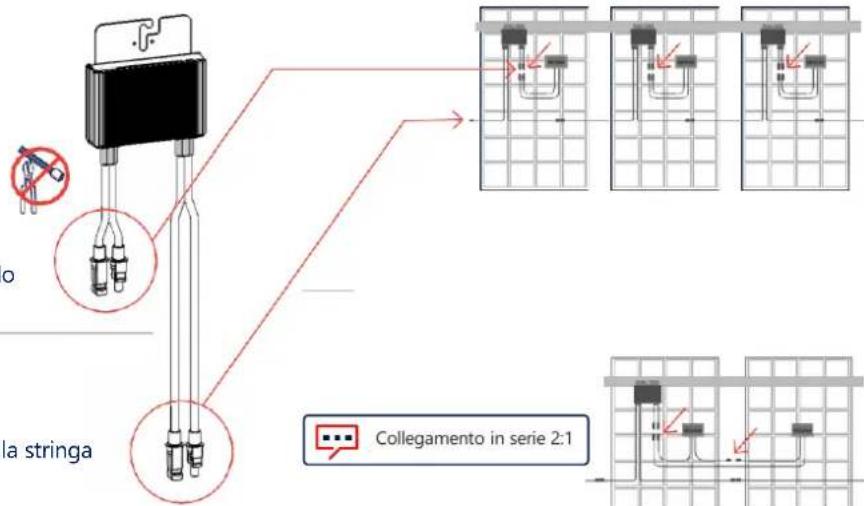

Collega l'ingresso al modulo

Collega l'uscita alla stringa

Utilizza un ottimizzatore a doppio ingresso

(P800p) per la connessione di due moduli

FV in parallelo outilizza un cavo di

derivazione per collegare due moduli FV a

un ottimizzatore a ingresso singolo.

solar edge

2

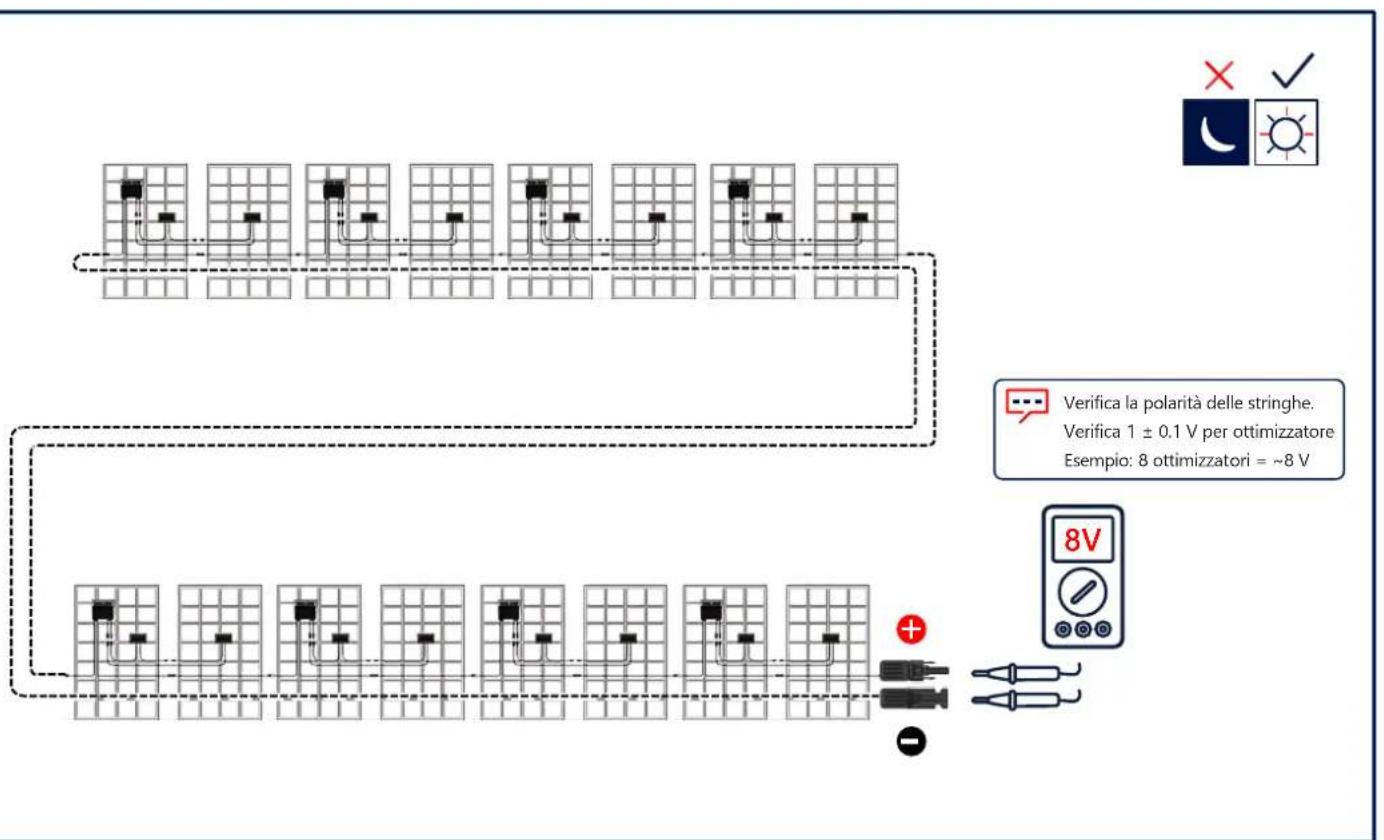

Collegamento delle stringhe FV

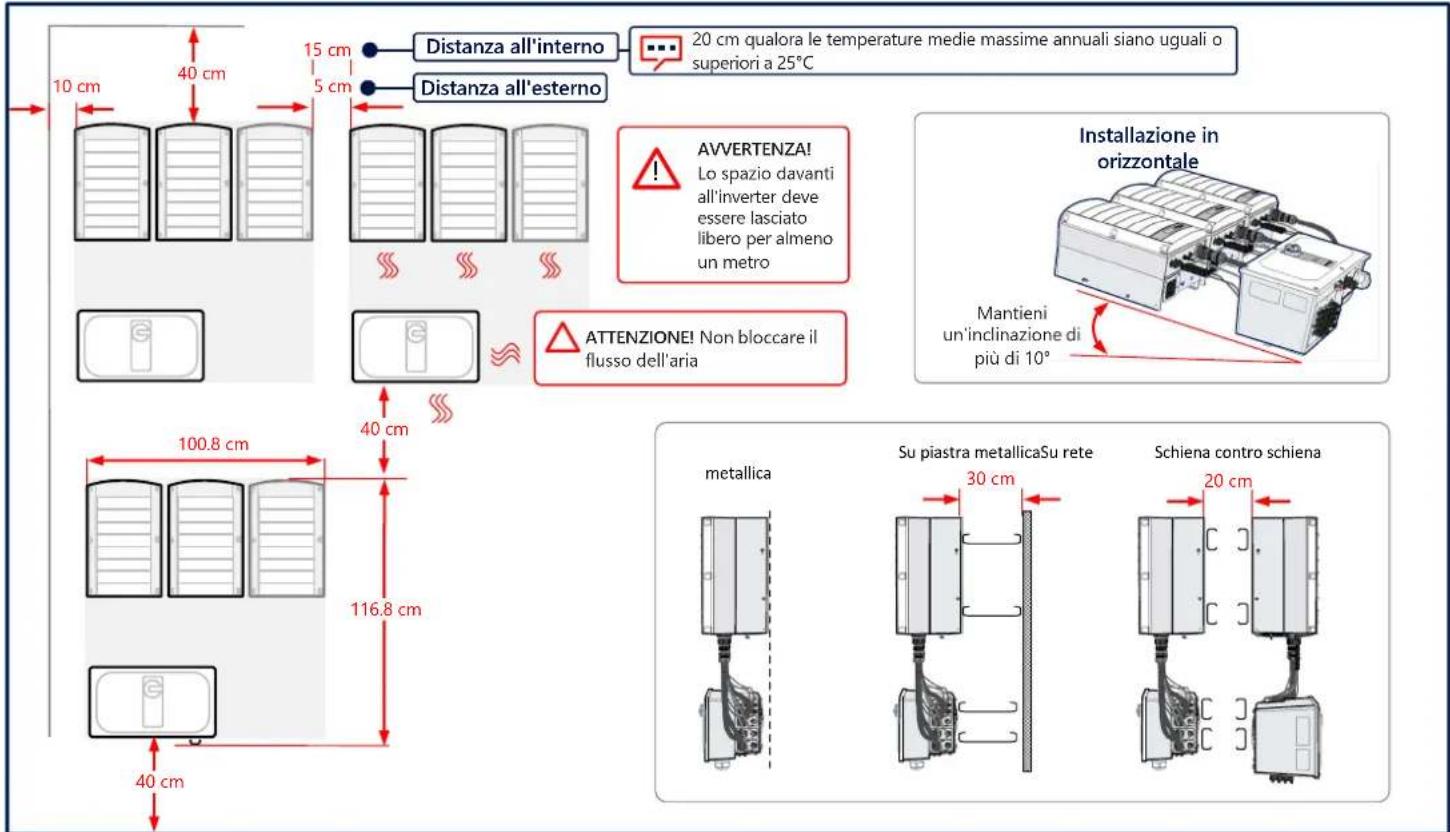

Distanze da rispettare

solar edge

3

solar2017

4

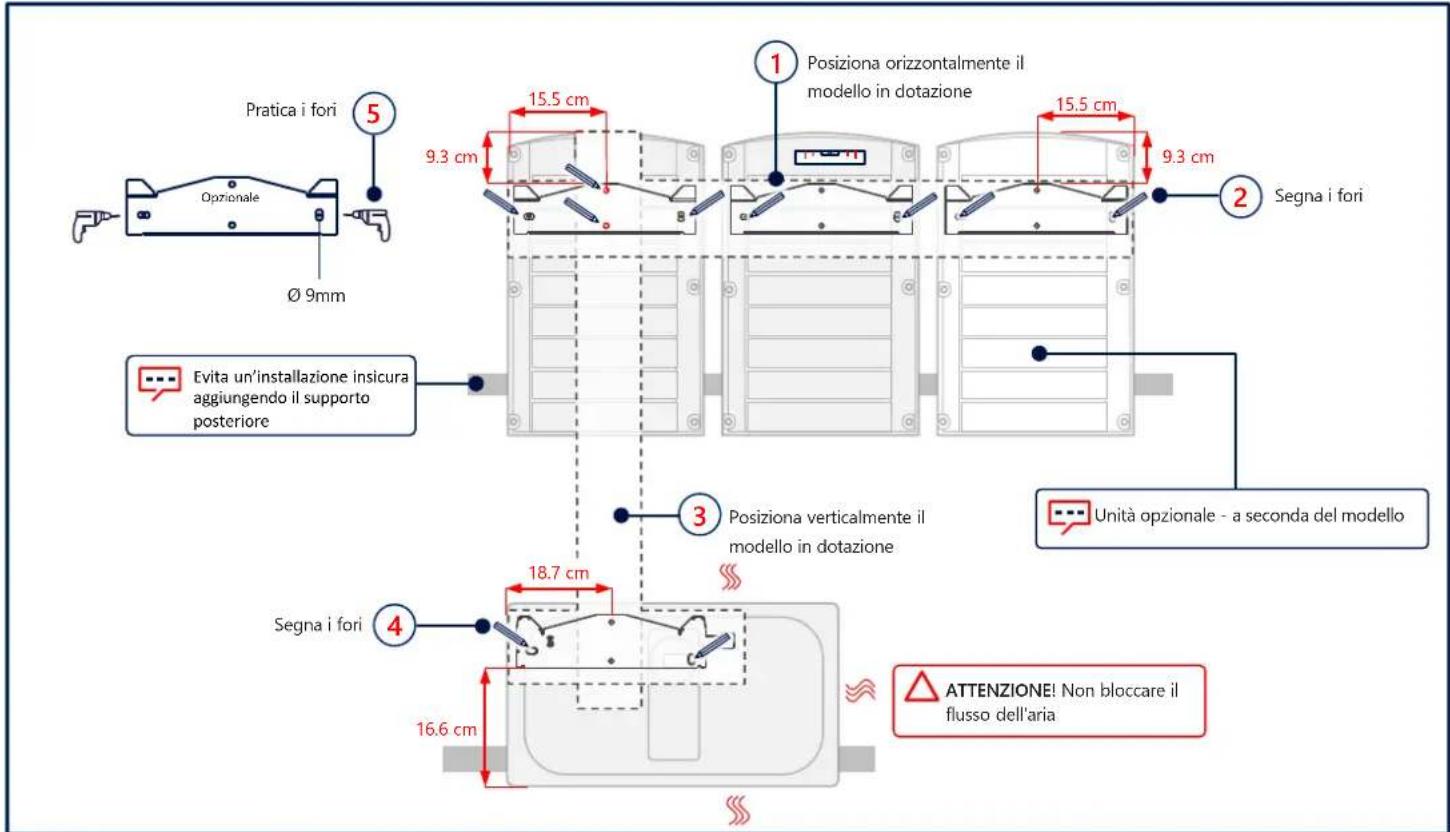

Segna e pratica i fori

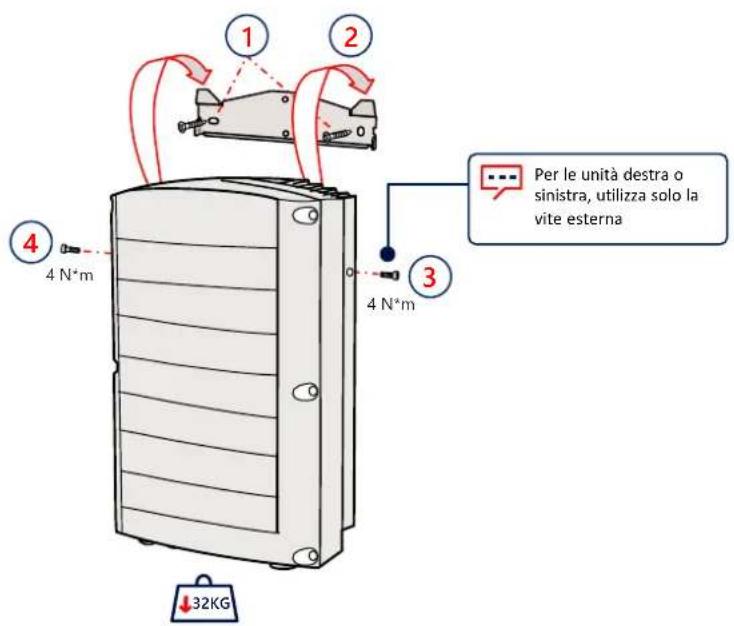

Montaggio delle Unità

solar2007

5

solar edge

6

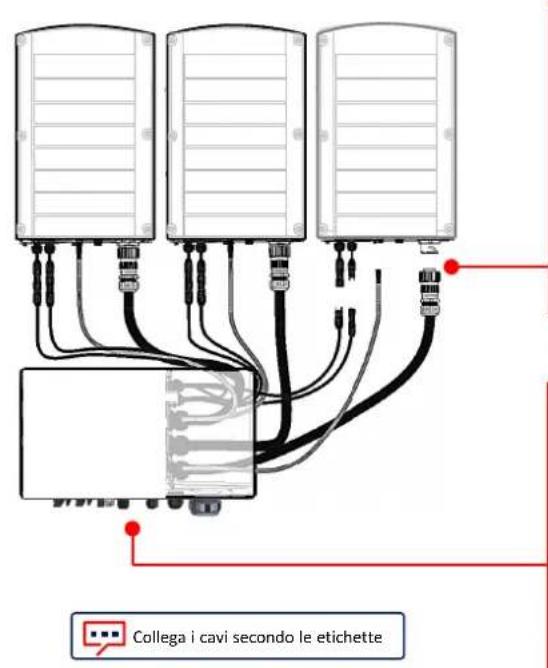

Collegamento dei cavi

Rimozione dei coperchi

solar edge

7

1

AVVERTENZA

SCOLLEGARE L'ALIMENTAZIONE PRIMA DI INIZIARE L'INSTALLAZIONE

solar edge

8

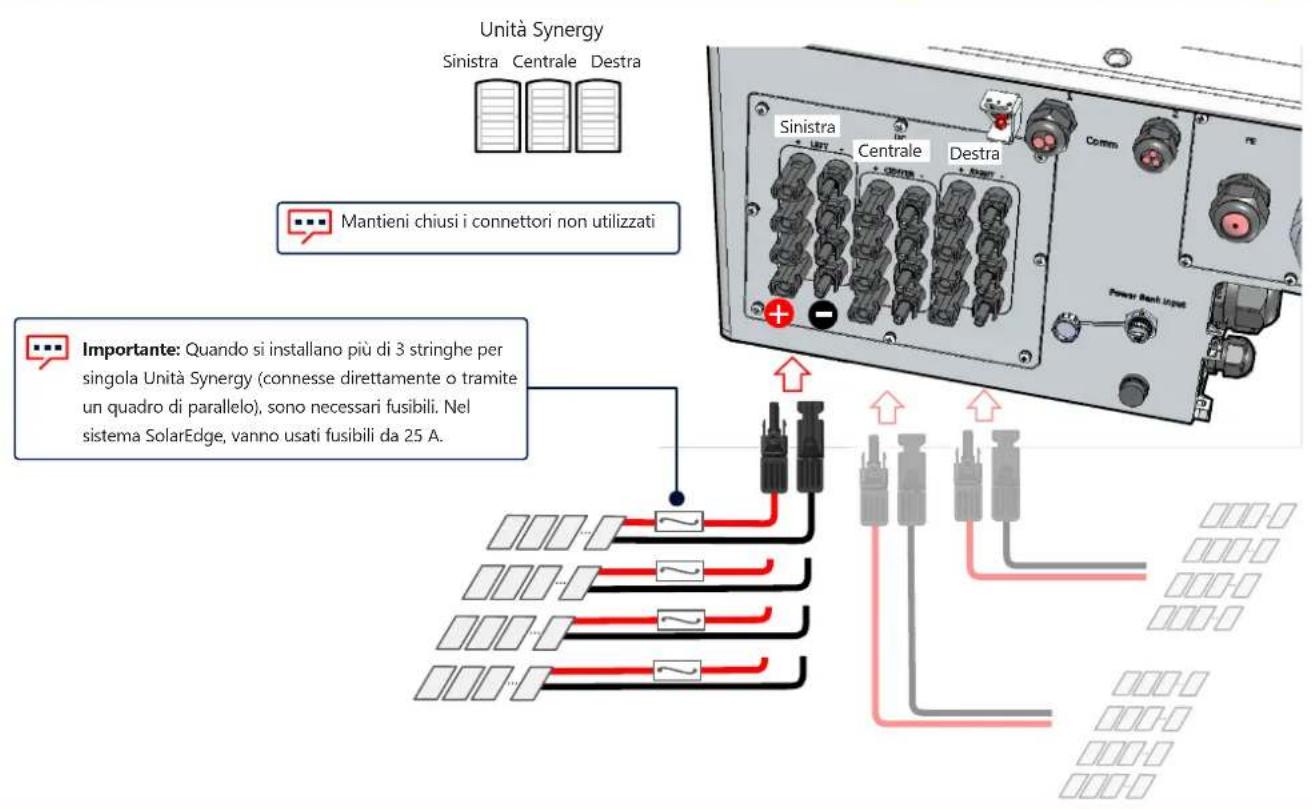

Collegamento delle stringhe FV

Collegamento delle stringhe FV tramite Ingrasso CC Singolo

solar 2017

8

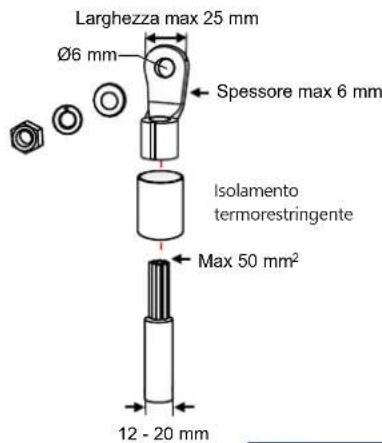

ATTENZIONE!

Per cavi di alluminio, USA SOLO capicorda bilmetallici
Per cavi in rame, USA SOLO capicorda in rame stagnato

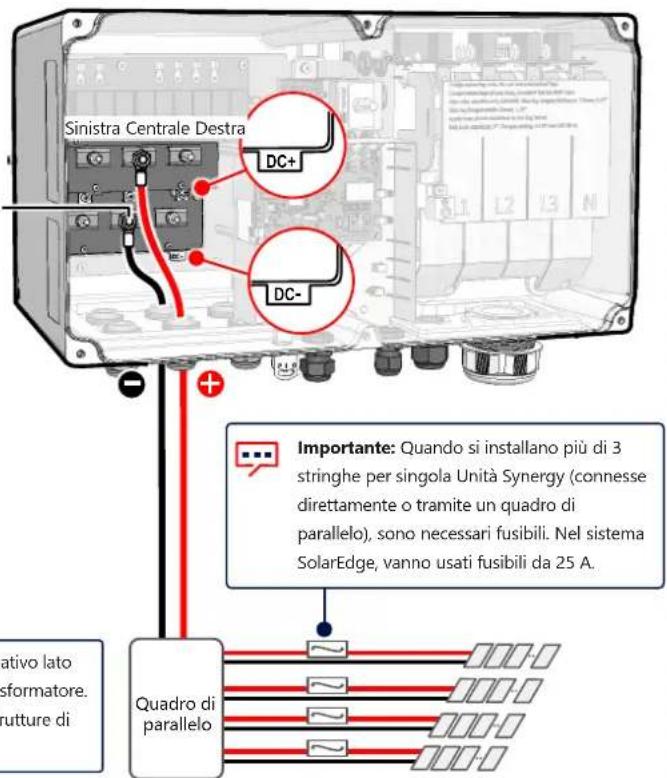

Unità Synergy

Sinistra Centrale Destra

5.7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli delle strutture di sostegno è permessa.

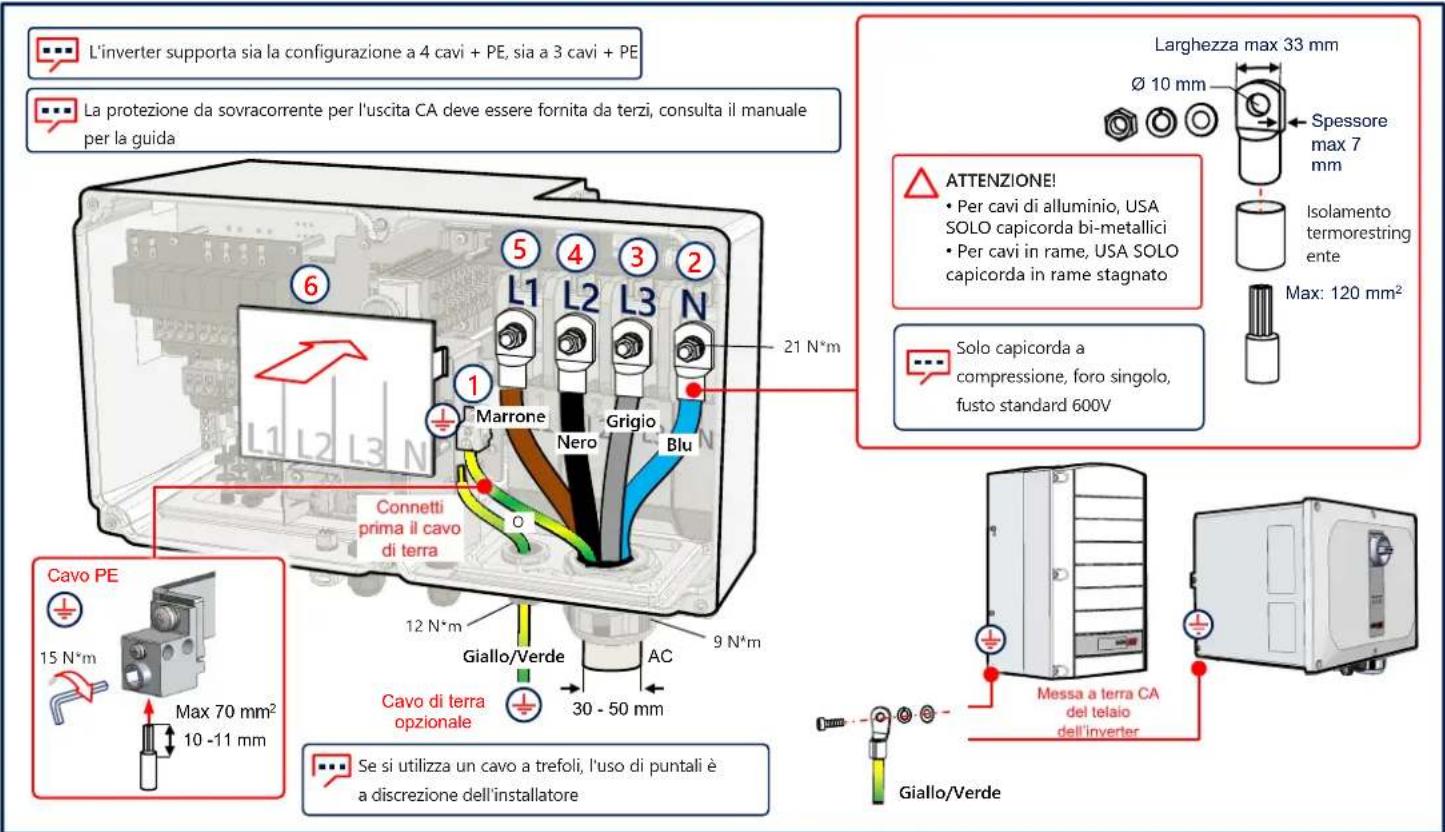

Connessione CA e cavo di terra (PE)

Comunicazione LAN

10

solar edge

11

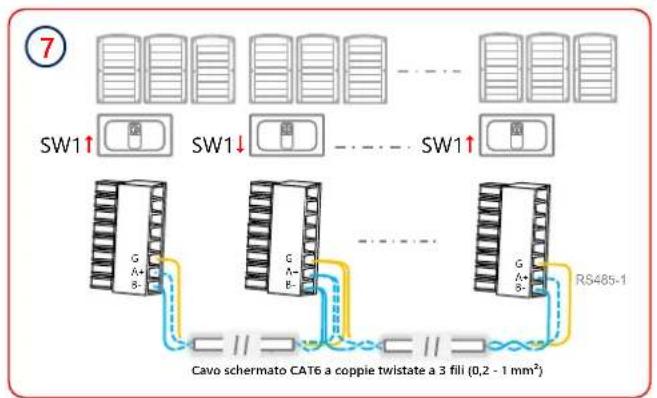

Connessione RS485 di inverter multipli

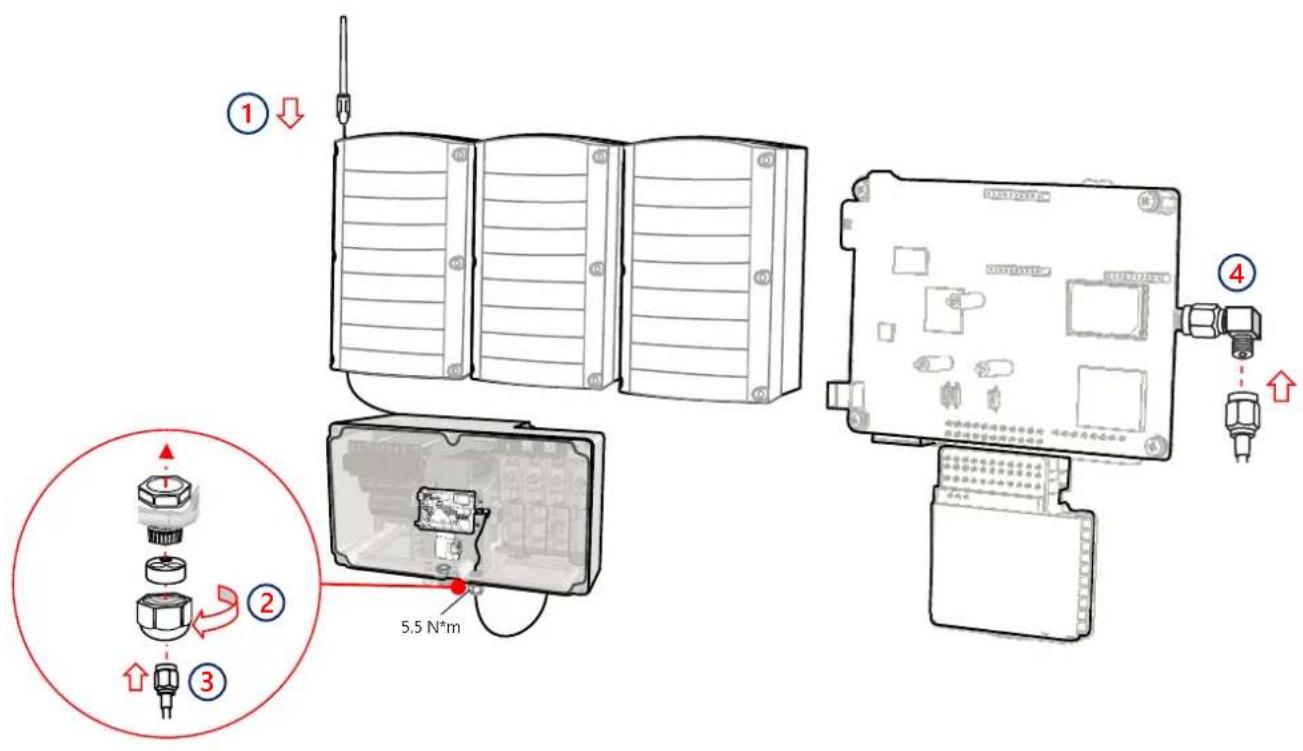

Collegamento Comunicazione Wi-Fi (opzionale)

solar 2017

12

solar edge

13

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

14

solar 2017

solar add

15

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezonatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornoto)

Proteggere il

connettore

se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

16

Scarica SetApp di SolarEdge

Porta su ON i sezonatori

Avvia e segui SetApp

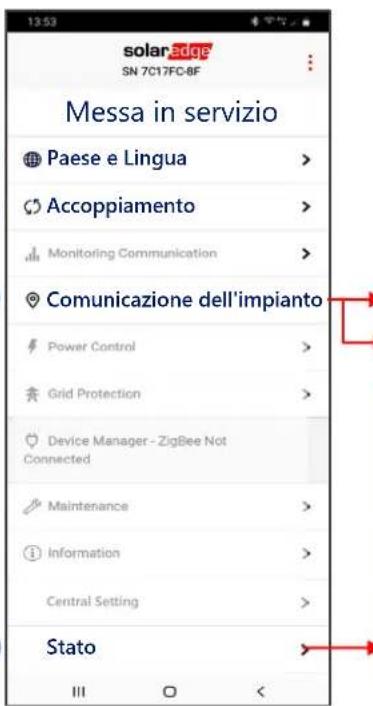

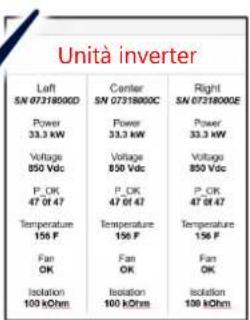

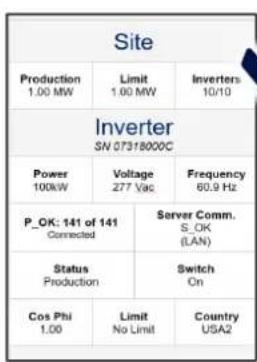

Messa in servizio dell'inverter Leader

RS485-1 Protocollo SolarEdge Solaredge Leader

RS485-1 Rilevamento Follower

Indicazioni LED

solar edge

18

POWER COMM FAULT

VerdeBlu

Rosso

IIistema produce Energia

L'alternata è collegata ma ilsystema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del problema

solaredge

Informazioni di contatto del Supporto Se avete problemi tecnici relativi a prodotti SolarEdge, vi preghiamo di contattateci: https://www.solaredge.com/it/service/support

Soggetto a modifiche sera preavviso. Copyright © SolarEdge Inc. Tutti i diritti riservati. Marzo 2021.

solaredge

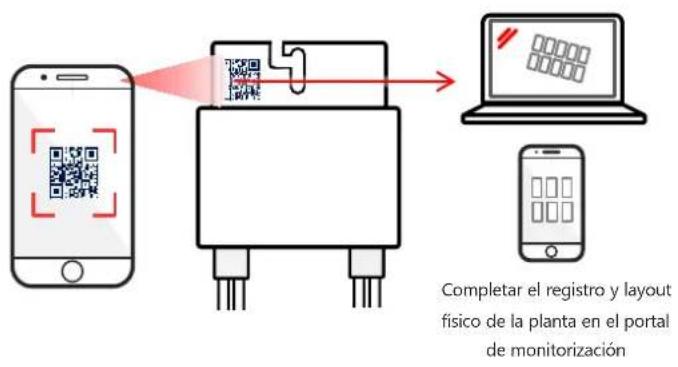

Escanear el numero QR usando Mapper
