Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SE90KSYNERGYSET
Anwendung	Private und gewerbliche Photovoltaikanlagen
Eingangsversorgung	Gleichstrom (DC) von Solarmodulen über Leistungsoptimierer
Ausgangsversorgung	Dreiphasen-Wechselstrom (AC)
Nennleistung	90 kW
Technologie	Synergy: modulares Design für vereinfachte Wartung
Kommunikation	LAN, RS485, WLAN (optional), Mobilfunk (optional)
Konnektivität	Kompatibel mit der SolarEdge-Überwachungsplattform
Installation	Wand- oder Rackmontage, Freiraum für Belüftung erforderlich
Wartung und Reinigung	Lüftungsgitter mit einem weichen Tuch reinigen; Verbindungen regelmäßig überprüfen
Sicherheit	Überstromschutz, DC-Sicherheitsschalter, Erdung erforderlich
Schutzart	Schutzart IP65 (Schätzung)
Betriebstemperatur	-25°C bis +60°C (Schätzung)
Ersatzteile und Reparierbarkeit	Ersatzteile beim SolarEdge-Kundendienst erhältlich
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Software-Update über SetApp
Leuchtanzeigen	Grün (Produktion), Blau (Kommunikation), Rot (Fehler)

Häufig gestellte Fragen - SE90KSYNERGYSET SolarEdge

Wie hoch ist die Leistung des SolarEdge SE90KSYNERGYSET Wechselrichters?

Der Wechselrichter hat eine Nennleistung von 90 kW Dreiphasen-Wechselstrom.

Wie installiere ich den SolarEdge SE90KSYNERGYSET Wechselrichter?

Die Installation muss von einem Fachmann durchgeführt werden. Befolgen Sie die Schritte in der Anleitung: Halterungen befestigen, DC- und AC-Kabel anschließen, Kommunikation verbinden und Inbetriebnahme über die SetApp durchführen.

Welche Leuchtanzeigen gibt es und was bedeuten sie?

Die grüne Anzeige zeigt an, dass das System Strom produziert. Blau bedeutet, dass es mit der Überwachungsplattform kommuniziert. Rot signalisiert einen Systemfehler.

Wie verbinde ich den Wechselrichter mit der Überwachungsplattform?

Verwenden Sie die LAN-, RS485- oder WLAN-Verbindung (optional) zur Kommunikation mit der SolarEdge-Plattform. Befolgen Sie die Anweisungen im Kommunikationshandbuch.

Kann der Wechselrichter ohne Batterie betrieben werden?

Ja, der Wechselrichter ist für den Betrieb mit Solarmodulen und Leistungsoptimierern ausgelegt. Die Batterie ist optional und wird über den dafür vorgesehenen Anschluss angeschlossen.

Was ist das Sicherheitsverfahren vor der Installation?

Schalten Sie vor jedem Eingriff die AC- und DC-Stromversorgung aus. Warten Sie nach dem Ausschalten der Schalter 5 Minuten, damit sich die Kondensatoren entladen können.

Wie warte ich den SolarEdge SE90KSYNERGYSET Wechselrichter?

Reinigen Sie die Lüftungsgitter regelmäßig mit einem weichen, trockenen Tuch. Überprüfen Sie die Anschlüsse jährlich. Blockieren Sie nicht den Luftstrom um das Gerät.

Was tun, wenn die rote Anzeige leuchtet?

Die rote Anzeige weist auf einen Systemfehler hin. Starten Sie den Wechselrichter neu, nachdem Sie die Anschlüsse und Einstellungen überprüft haben. Bleibt der Fehler bestehen, wenden Sie sich an den SolarEdge technischen Support.

Welche Kabel für den DC-Anschluss verwenden?

Verwenden Sie Kupferkabel mit verzinnten Kupferkabelschuhen oder Aluminiumkabel nur mit bimetallischen Kabelschuhen. Die maximale Kabelbreite beträgt 25 mm.

Wo finde ich die vollständige Anleitung und Updates?

Die Anleitung steht auf der SolarEdge-Website oder auf Plattformen wie notice-facile.com kostenlos zum Download zur Verfügung. Software-Updates erfolgen über die SetApp.

BEDIENUNGSANLEITUNG SE90KSYNERGYSET SolarEdge

Dreiphasen-Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN:SExxK-xxxx1xxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

solar edge

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgangen, bei denen möglichwerweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNING!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführten werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt bereits verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF - Diese Anleitung enthalt wichtige Anweisungen fur den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung these Gerats auf eine Weise, die nicht in dieser Dokument von SolarEdge angegeben ist, kann den von diesen Gerat gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnenden Leistungsoptimierer den SolarEdge Mapper herunter.

Get it on Google Play

Installieren der Optimierer

3

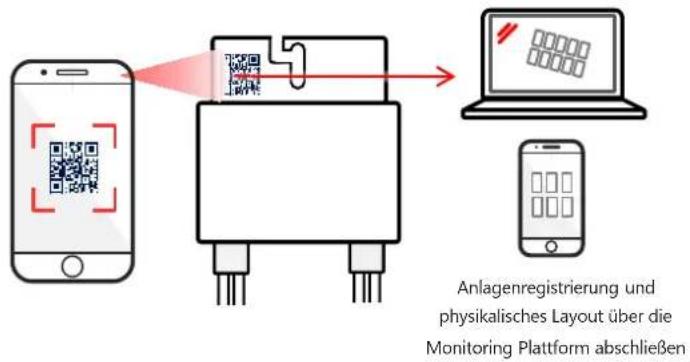

QR-Code mit dem Mapper scannen

4

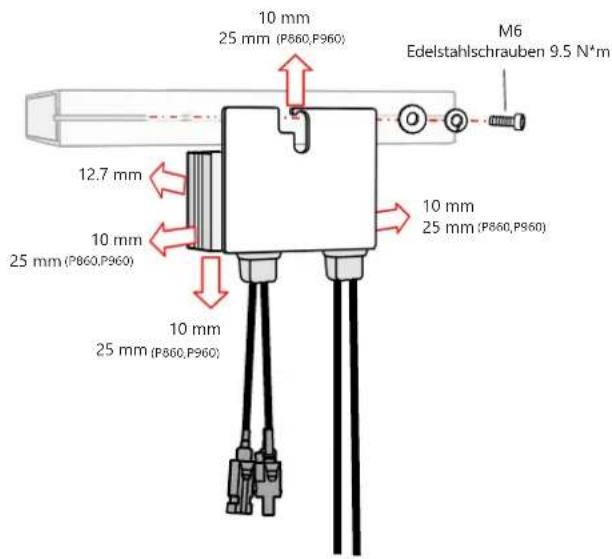

Leistungsoptimierer installmenten

Installieren der Optimierer

①→②→③→④→⑤→⑥

solar 2017

1

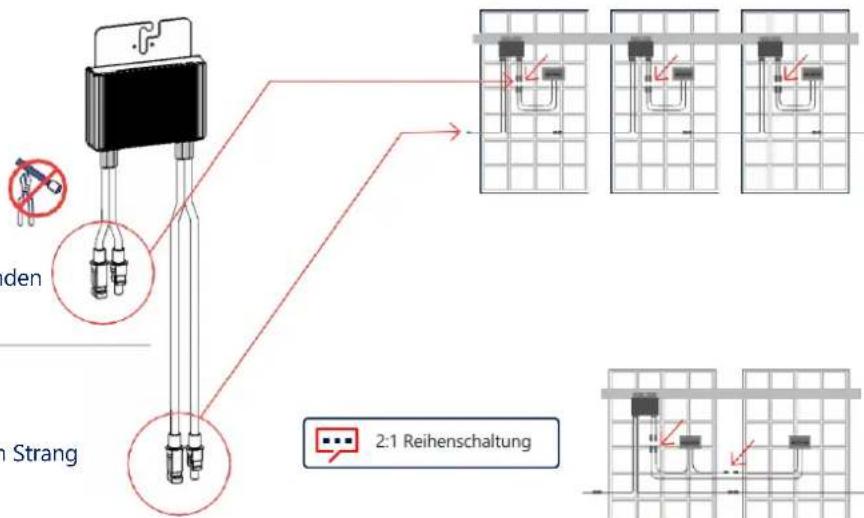

Eingang vom Modul verbinden

Ausgang mit dem Strang verbinden

Verwenden Sie für eine Parallelverbindung zweier Module einen Dual-Optimierer (P800p), oder verwenden Sie ein Verzweigungskabel, um zwei Module an einen Leistungsoptimierer mit einem Eingang anzuschreiben.

solar edge

2

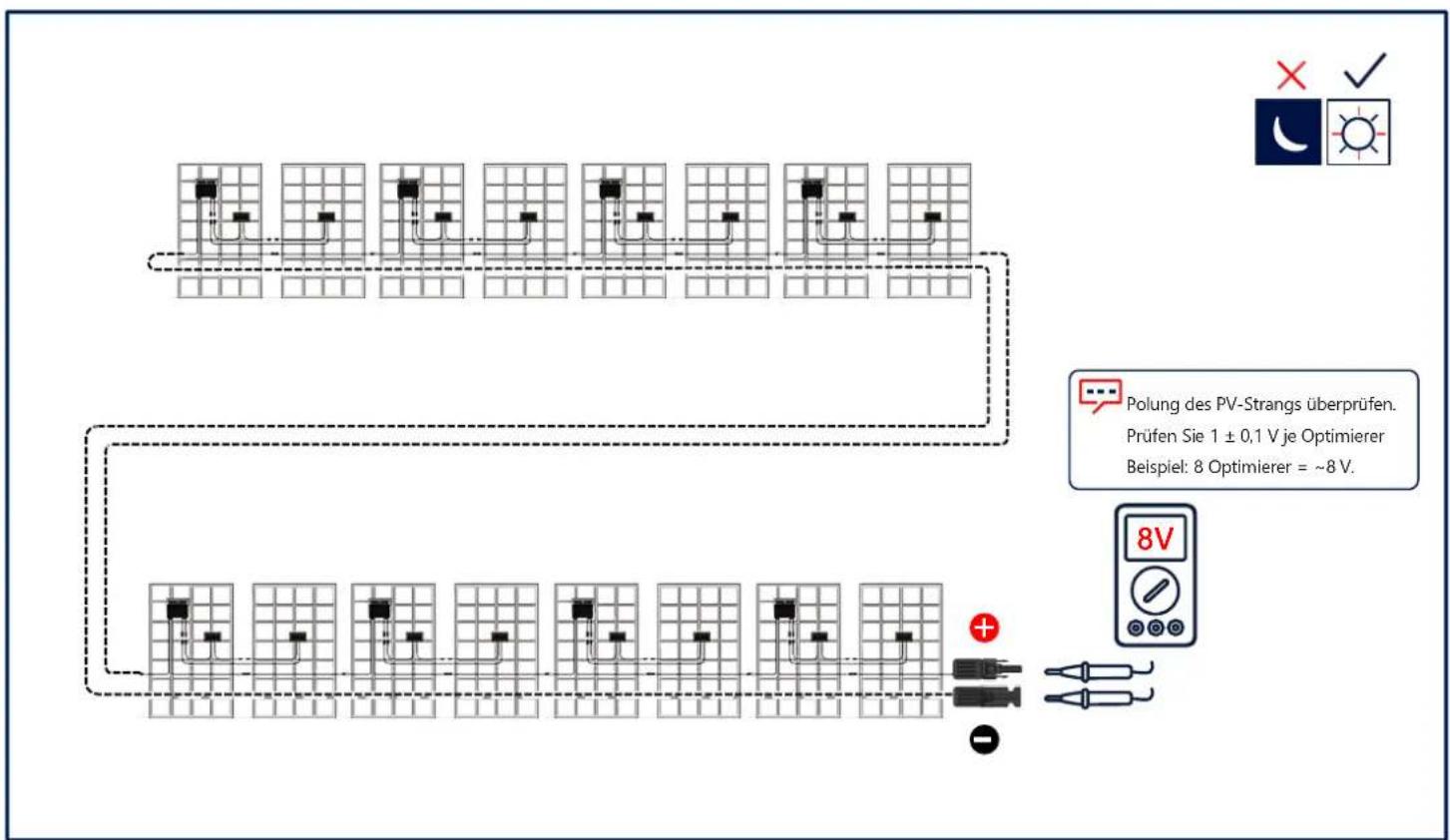

Anschlieben des PV-Strangs

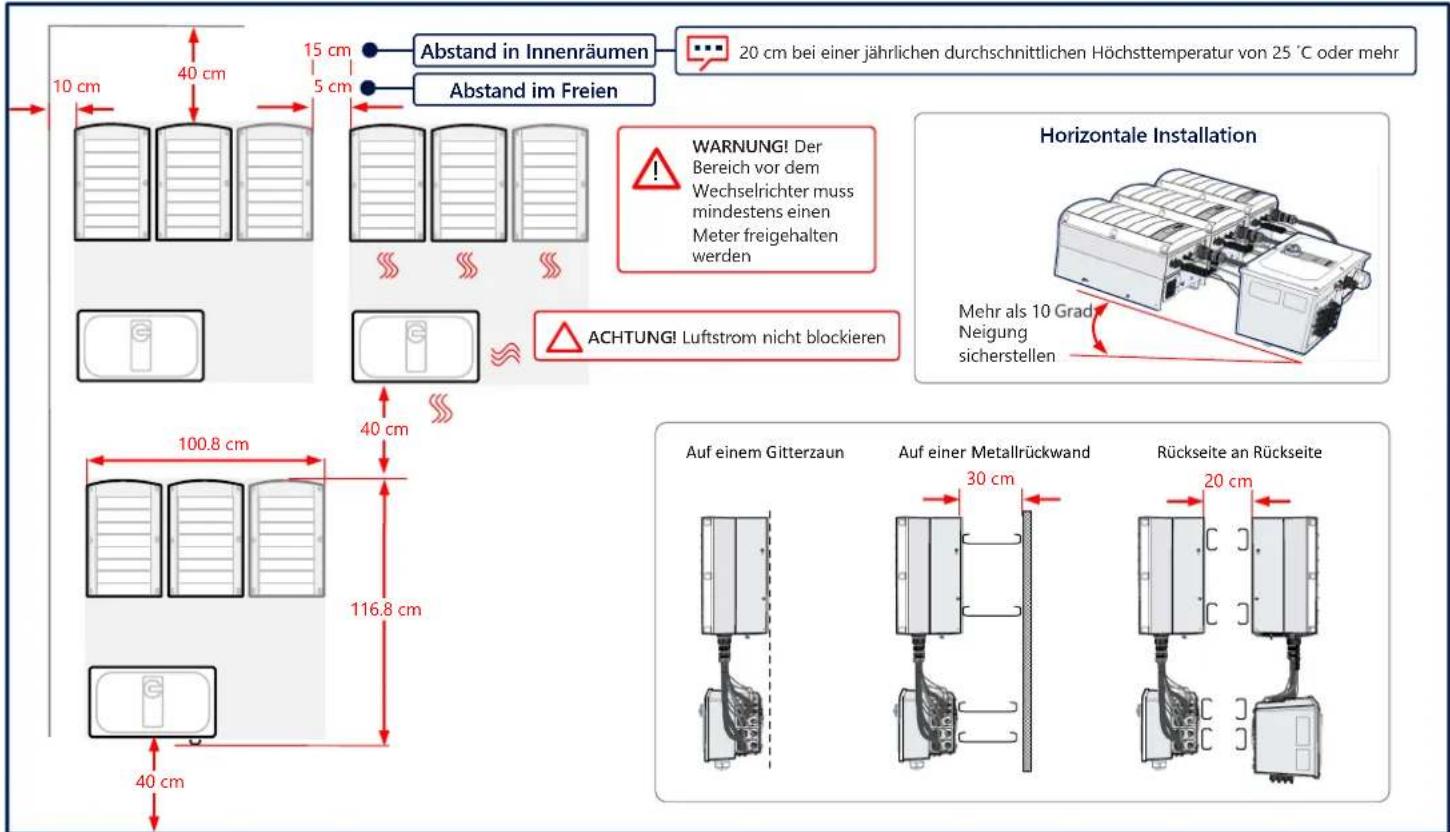

Abstände einhalten

solar edge

3

solar edge

4

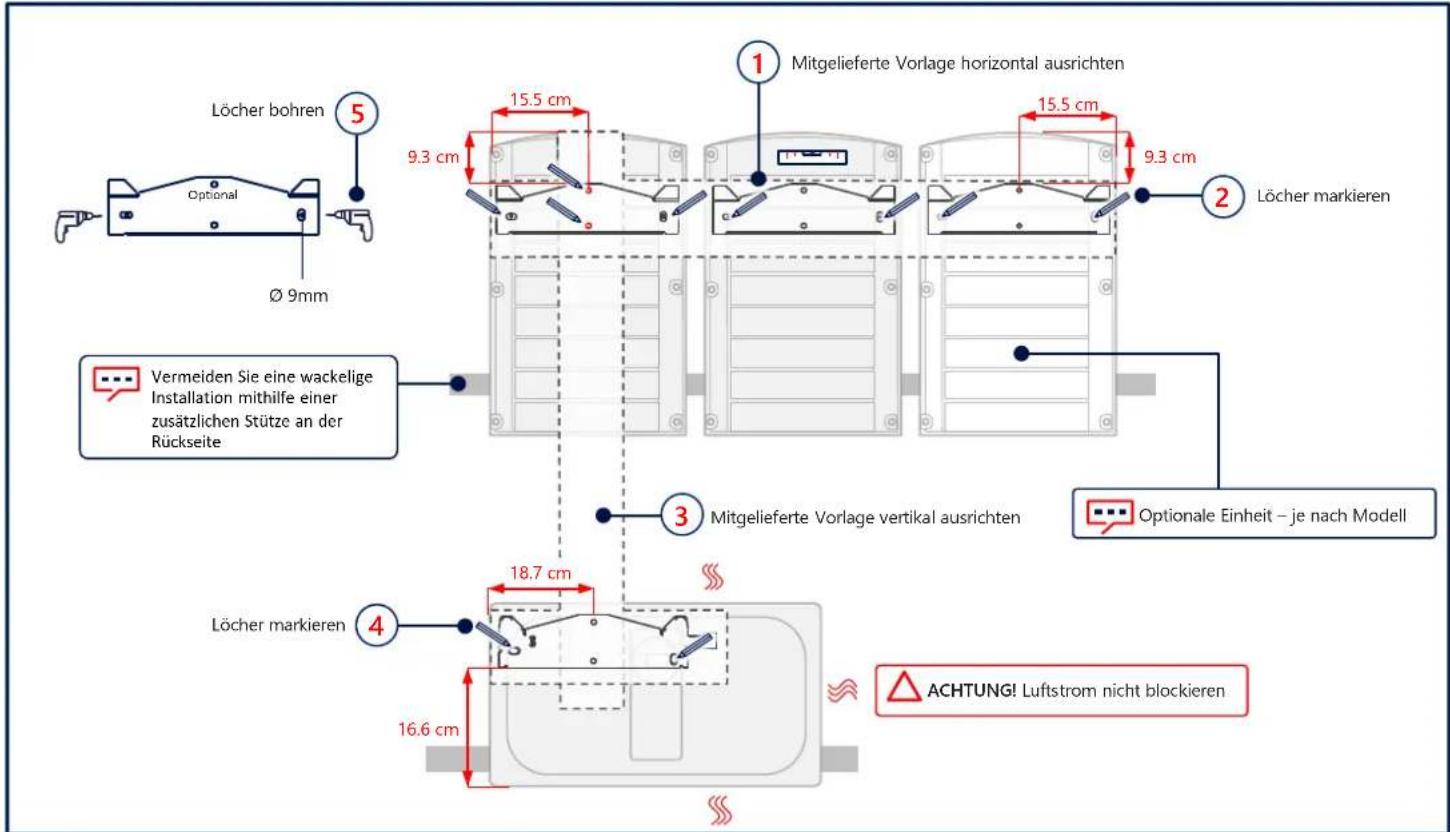

Markieren und Bohren von Löchern

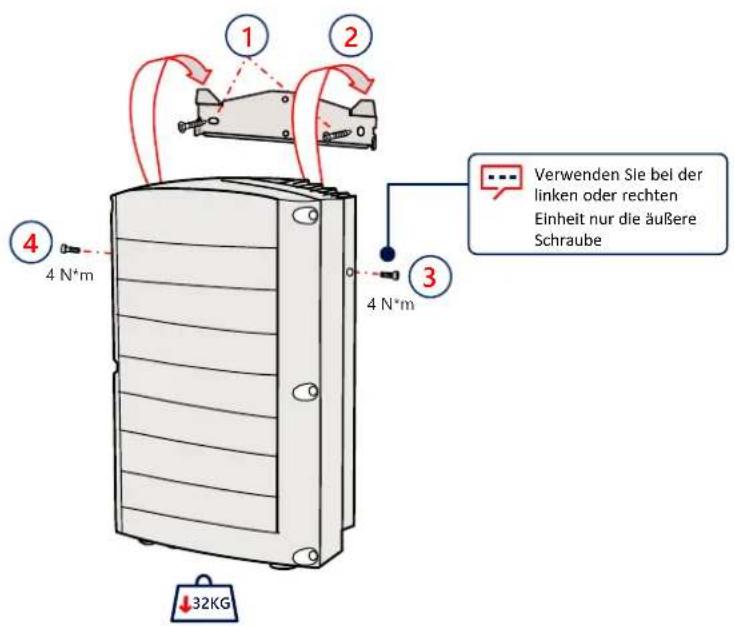

Montieren der Einheiten

solar200

5

solar edge

6

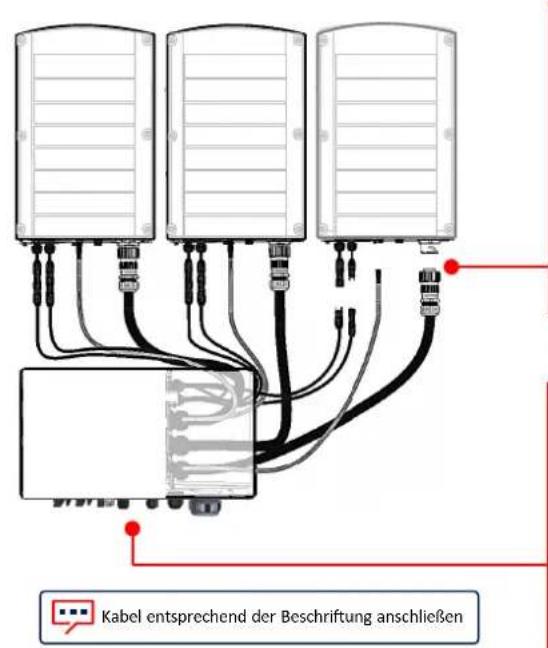

Anschließlich der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solar 2017

7

1

WARNING
VOR BEGINN DER INSTALLATION DIE STROMVERSORGUNG UTERBRECHEN

solar edge

8

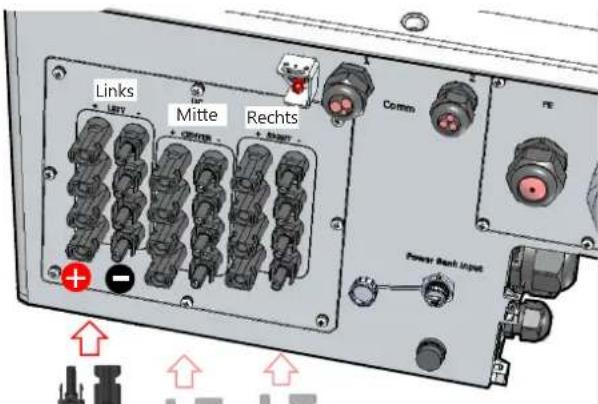

Anschlieben der PV-Strange

Synergie-Einheiten

Links Mitte Rechts

Unbenutzte Anschlüsse verschlossen halten

Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzeln Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschwenden) sind Sicherungen erforderlich. In SolarEdge-System,müssen 25A Sicherungen verwendet werden.

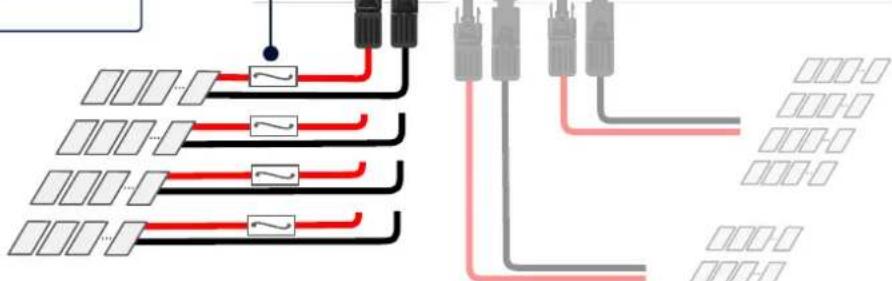

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solar 2017

8

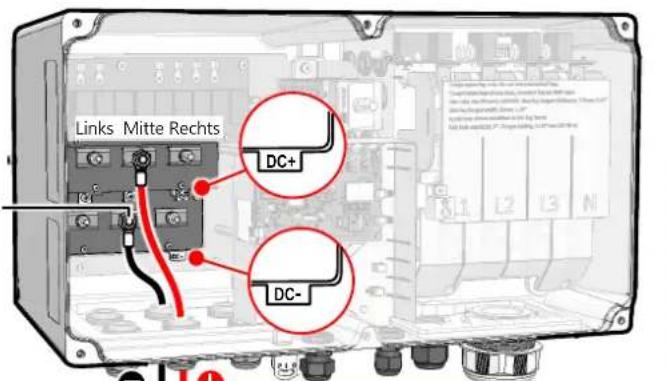

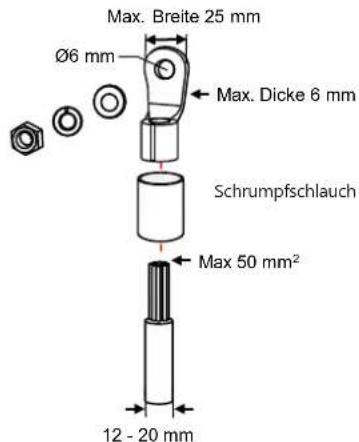

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinnten Kupfer VERWENDEN.

Synergie-Einheiten Links Mitte Rechts

5.7 N*m

Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzeln Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Die elektrische Funktionserding des DC-seitigen Minus-oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

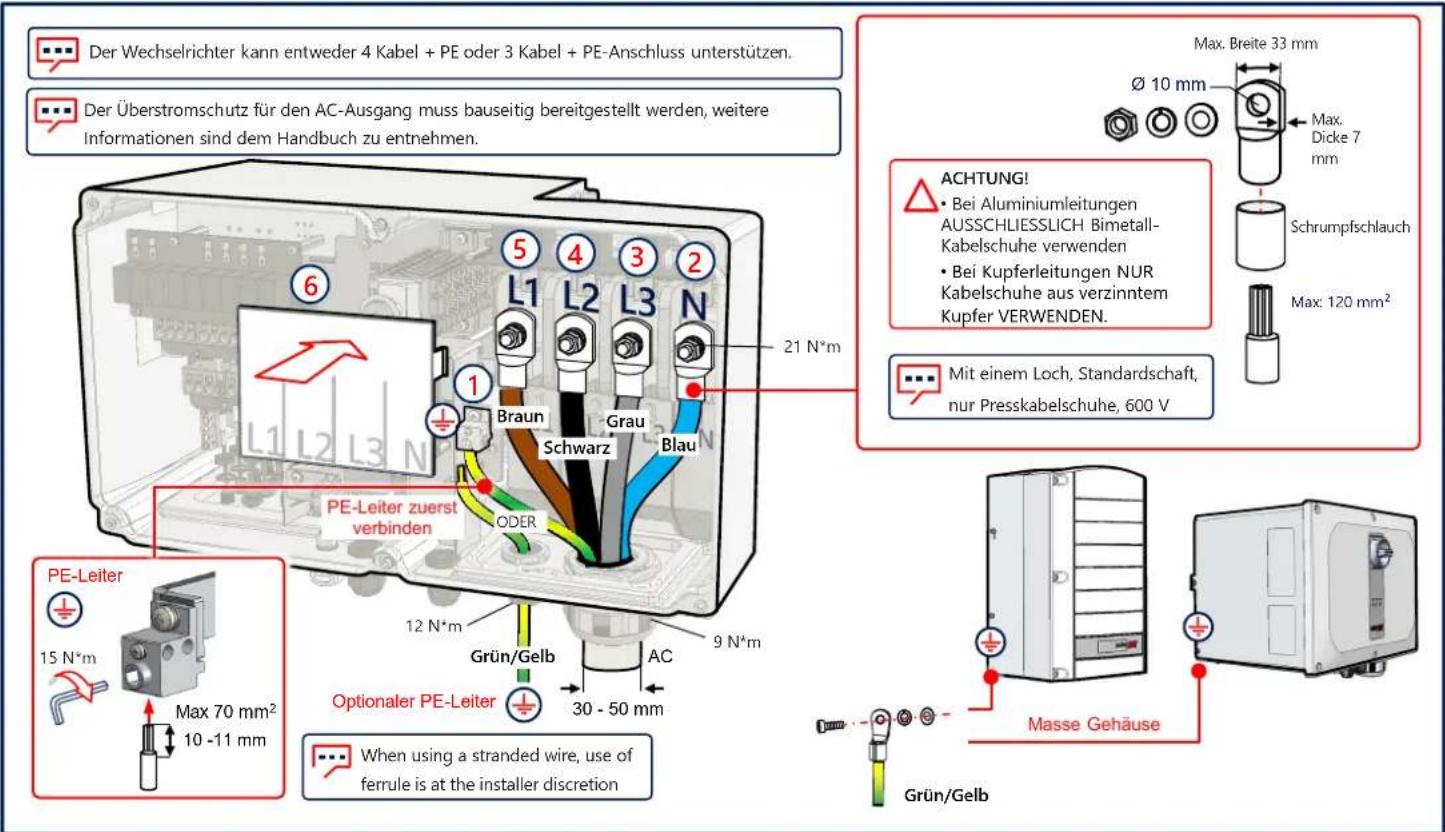

Anschlieben von AC und Schutzerdung (PE)

LAN-Verbindung

solar 300

10

solar

11

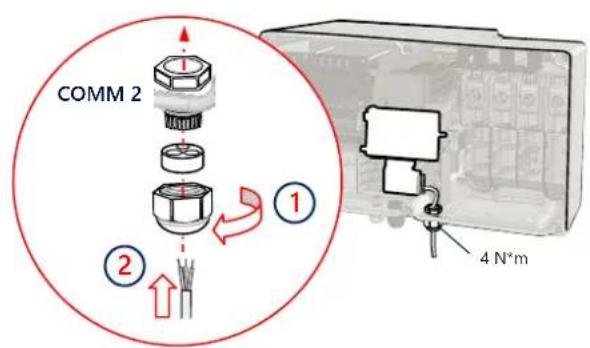

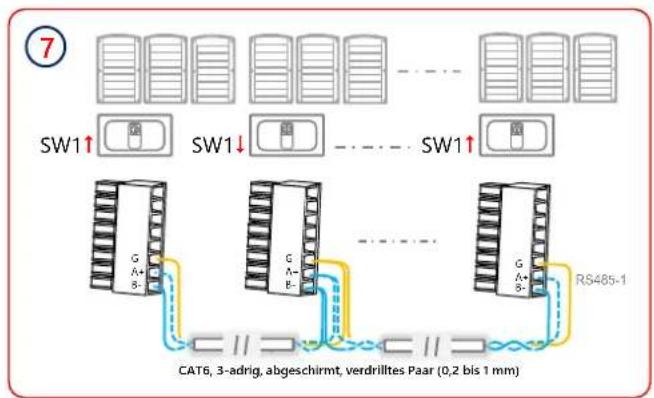

RS485-Verbindung mit mehreren Wechselrichtern

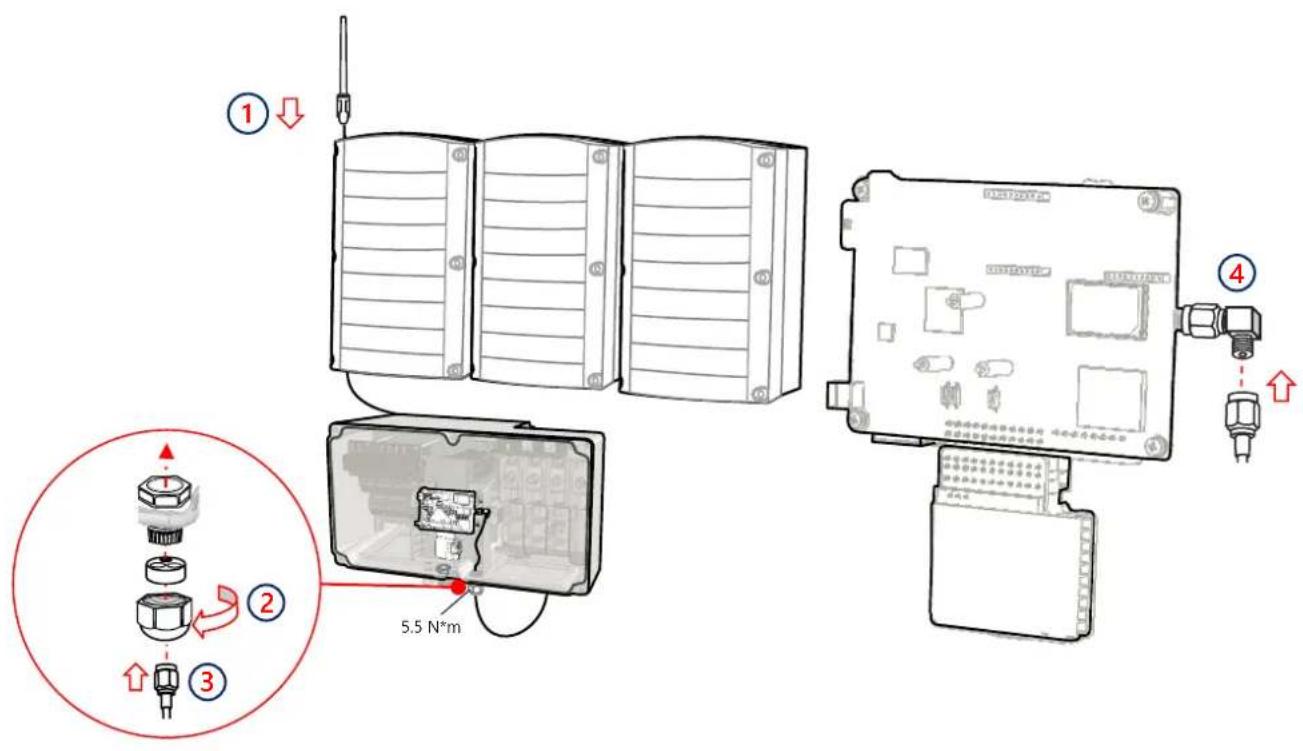

Verbindung der WLAN-Kommunikation (optional)

solar 2017

12

solar edge

13

Verbindung über Mobilfunk (optional)

Anbringen der Abdeckungen

14

solar_dctf

15

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerat:

Ausgangsport 60 W,

USB-C Leistungsabgabe

(PD):20 V,3A (nicht im)

Lieferumfang enthalten)

Anschluss abdecker

wennichtinGebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im

Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar2014

17

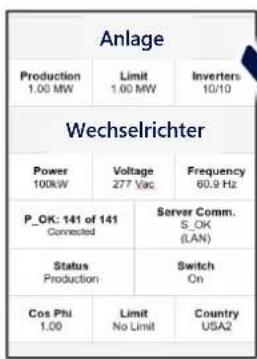

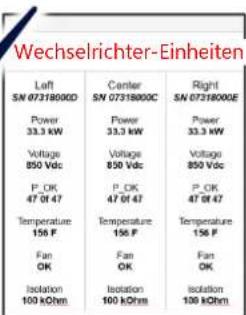

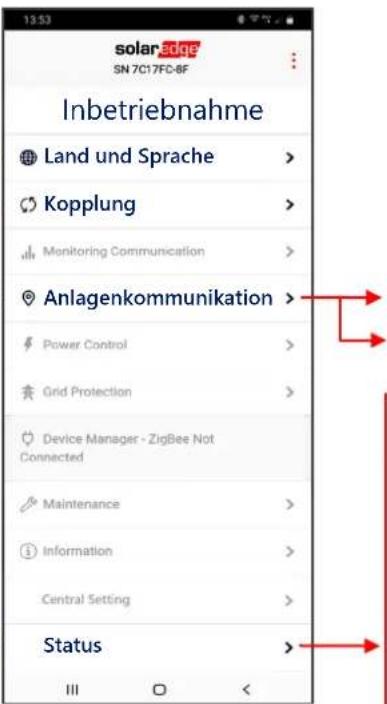

Inbetriebnahme des Primär-Wechselrichters

RS485-1 Protokoll SolarEdge SolarEdge Primärgerät
RS485-1 Sekundärgerät(e) erkennen

LED-Anzeigen

solar 2017

18

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jederoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produktenitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
