SE66.6KRW00IBPM4 - Wechselrichter SolarEdge - Kostenlose Bedienungsanleitung

Produkttyp	Dreiphasen-Wechselrichter
Marke	SolarEdge
Modell	SE66.6KRW00IBPM4
Technologie	Synergy (modularer Wechselrichter)
Nennleistung	66,6 kW
Phasenanzahl	Dreiphasig
Maximale DC-Eingangsspannung	1000 V
AC-Ausgangsspannung	400 V (3 Phasen + N + PE)
Ausgangsfrequenz	50/60 Hz
Gewicht (Haupteinheit)	Etwa 32 kg
Abmessungen (L × H × T)	Etwa 1000 × 700 × 300 mm
Schutzart	IP65 (Außenbereich)
Temperaturbereich	-40 °C bis +60 °C
Konnektivität	Ethernet, RS485, Wi-Fi (optional), Mobilfunkmodem (optional)
Anzeige	LED-Anzeigen: Betrieb (grün), Kommunikation (blau), Fehler (rot)
Installation	Wandmontage, innen oder außen mit ausreichend Freiraum
Sicherheit	DC-Schalter, Überspannungsschutz, funktionelle Erdung
Anwendung	Photovoltaiksysteme mit SolarEdge Leistungsoptimierern
Garantie	12 Jahre (Standard von SolarEdge)
Wartung	Reinigung der Lüftungsgitter, Überprüfung der Anschlüsse
Enthaltenes Zubehör	Verbindungskabel, Schnellinstallationsanleitung

Häufig gestellte Fragen - SE66.6KRW00IBPM4 SolarEdge

Wie installiere ich den SolarEdge SE66.6K Wechselrichter?

Die Installation muss von einem Fachmann durchgeführt werden. Befestigen Sie den Wechselrichter mit der mitgelieferten Schablone an der Wand und beachten Sie die erforderlichen Abstände (≥10 cm oben, ≥40 cm unten, ≥15 cm rechts/links, ≥5 cm vorne). Schließen Sie zuerst die DC-Kabel der Optimierer an, dann das AC-Kabel und die Erdung. Verwenden Sie SolarEdge SetApp für die Inbetriebnahme.

Was bedeuten die LED-Anzeigen am Wechselrichter?

Die grüne LED bedeutet, dass das System Strom erzeugt. Die blaue LED zeigt an, dass der Wechselrichter mit der Überwachungsplattform kommuniziert. Die rote LED signaliert einen Systemfehler. Wenn die Betriebs-LED (grün) leuchtet, aber keine Produktion stattfindet, ist der Wechselrichter eingeschaltet, produziert aber nicht (z.B. in Erwartung von Sonnenbedingungen).

Wie schließe ich die PV-Stränge an diesen Wechselrichter an?

Schließen Sie jeden PV-Strang an die DC-Eingänge der entsprechenden Synergy-Einheit (links, Mitte, rechts) an. Beachten Sie die Polarität (DC+, DC-). Bei mehr als 3 Strängen pro Einheit verwenden Sie 25 A Sicherungen. Verwenden Sie bei Aluminiumdrähten nur Bimetallkabelschuhe; bei Kupfer verwenden Sie verzinnte Kupferkabelschuhe.

Wie führe ich die Inbetriebnahme mit SolarEdge SetApp durch?

Laden Sie die App SolarEdge SetApp auf Ihr Smartphone herunter. Schalten Sie den DC-Schalter auf ON. Verbinden Sie sich mit dem Wechselrichter über WLAN oder Ethernet (oder USB-C für eine Vorinbetriebnahme). Folgen Sie den Schritten: Länderauswahl, Pairing der Optimierer, Konfiguration der Kommunikation und der Leistungsgrenzen.

Wie verbinde ich mehrere Wechselrichter über RS485?

Verwenden Sie den COMM 2-Anschluss jedes Wechselrichters. Schließen Sie ein abgeschirmtes, verdrilltes 3-adriges Kabel an (G, A+, B-). Konfigurieren Sie den ersten Wechselrichter als Master (SW1 in Position ↑) und die folgenden als Slave (SW1 in Position ↓). Der Leitungsabschluss ist automatisch.

Welche Abstände sind um den Wechselrichter erforderlich?

Innen: mindestens 10 cm darüber, 40 cm darunter, 15 cm seitlich und 5 cm davor. Außen: halten Sie einen Meter vor dem Wechselrichter frei. In heißen Regionen (Jahresdurchschnitt ≥25°C) planen Sie zusätzliche 20 cm darüber. Blockieren Sie niemals den Luftstrom.

Wie behebe ich einen Fehler, der durch die rote LED angezeigt wird?

Überprüfen Sie die SetApp-Oberfläche oder die Überwachungsplattform, um den Fehlercode zu identifizieren. Überprüfen Sie die DC- und AC-Anschlüsse, das Vorhandensein von Netzspannung und den Status der Optimierer. Starten Sie den Wechselrichter neu, indem Sie die DC- und AC-Versorgung unterbrechen und wiederherstellen (warten Sie 5 Minuten). Wenn der Fehler weiterhin besteht, kontaktieren Sie den SolarEdge technischen Support.

Wie reinige ich den SolarEdge Wechselrichter?

Trennen Sie zuerst die AC- und DC-Versorgung. Verwenden Sie ein weiches, trockenes Tuch, um das Außengehäuse zu reinigen. Für die Lüftungsgitter kann ein Staubsauger mit weicher Bürste verwendet werden. Verwenden Sie niemals Wasser, Lösungsmittel oder Scheuermittel. Überprüfen Sie die Anschlüsse und ziehen Sie die Schrauben bei Bedarf nach.

Kann ich Aluminiumdrähte für den AC-Anschluss verwenden?

Ja, aber nur mit geeigneten Bimetallkabelschuhen. Für Kupferdrähte verwenden Sie verzinnte Kupferkabelschuhe. Stellen Sie sicher, dass die Kabelschuhe richtig gecrimpt sind und dass Schrumpfschlauch angebracht ist. Das empfohlene Anzugsdrehmoment beträgt 9,5 N·m für DC-Verbindungen und 12 N·m für die AC-Erdung.

Wie hoch ist die Garantie des SE66.6K Wechselrichters?

Die Standardgarantie von SolarEdge für diesen dreiphasigen Wechselrichter beträgt 12 Jahre. Sie deckt Herstellungs- und Materialfehler ab. Eine Garantieverlängerung kann abgeschlossen werden. Bewahren Sie den Kaufbeleg auf und installieren Sie das Gerät gemäß den Anweisungen, um die Garantie zu erhalten.

BEDIENUNGSANLEITUNG SE66.6KRW00IBPM4 SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

Download

[NO TEXT]

[NO TEXT]

solar edge

1

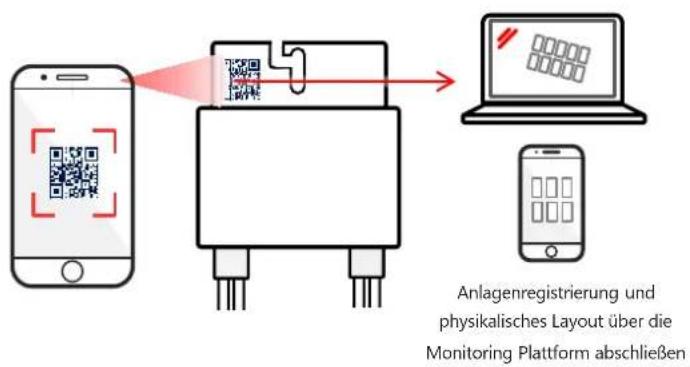

Installieren der Optimierer

QR-Code mit dem Mapper scannen
    note right of D: Anlagenregistrierung und physikalisches Layout über die Monitoring Plattform abschließen

4

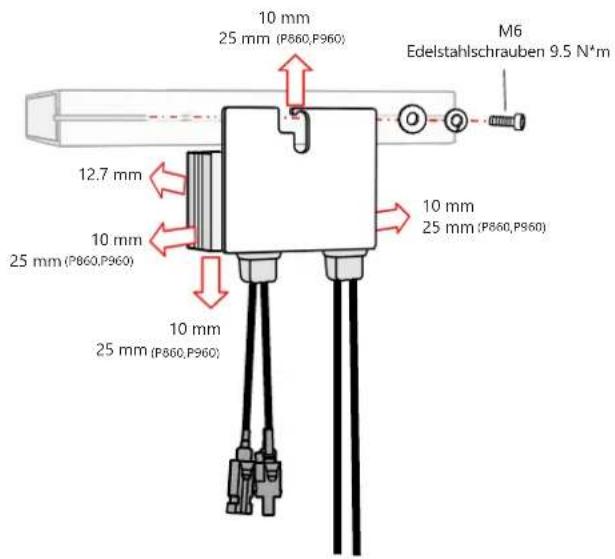

Leistungsoptimierer installieren

10 mm 25 mm (P860,P960) M6 Edelstahlschrauben 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

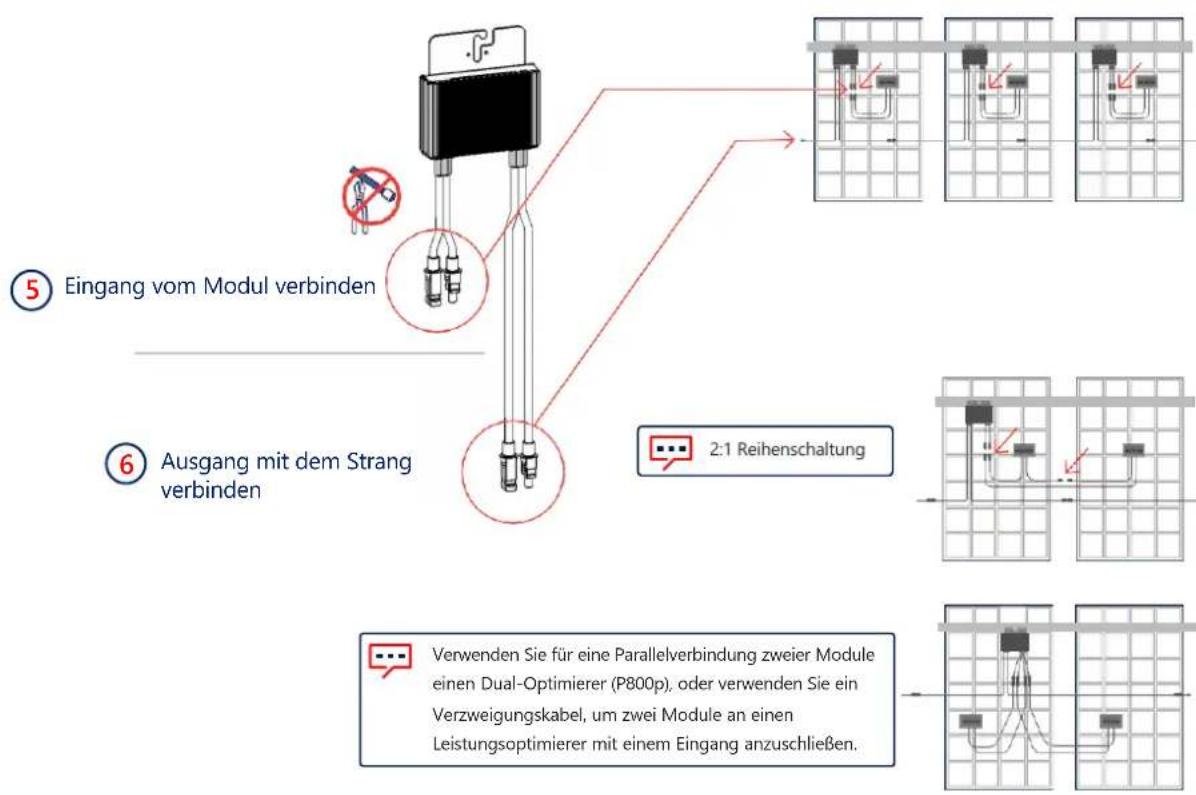

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

solaredge

2

Anschließen des PV-Strangs

Polung des PV-Strangs überprüfen. Prüfen Sie 1 ± 0,1 V je Optimierer Beispiel: 8 Optimierer = ~8 V.

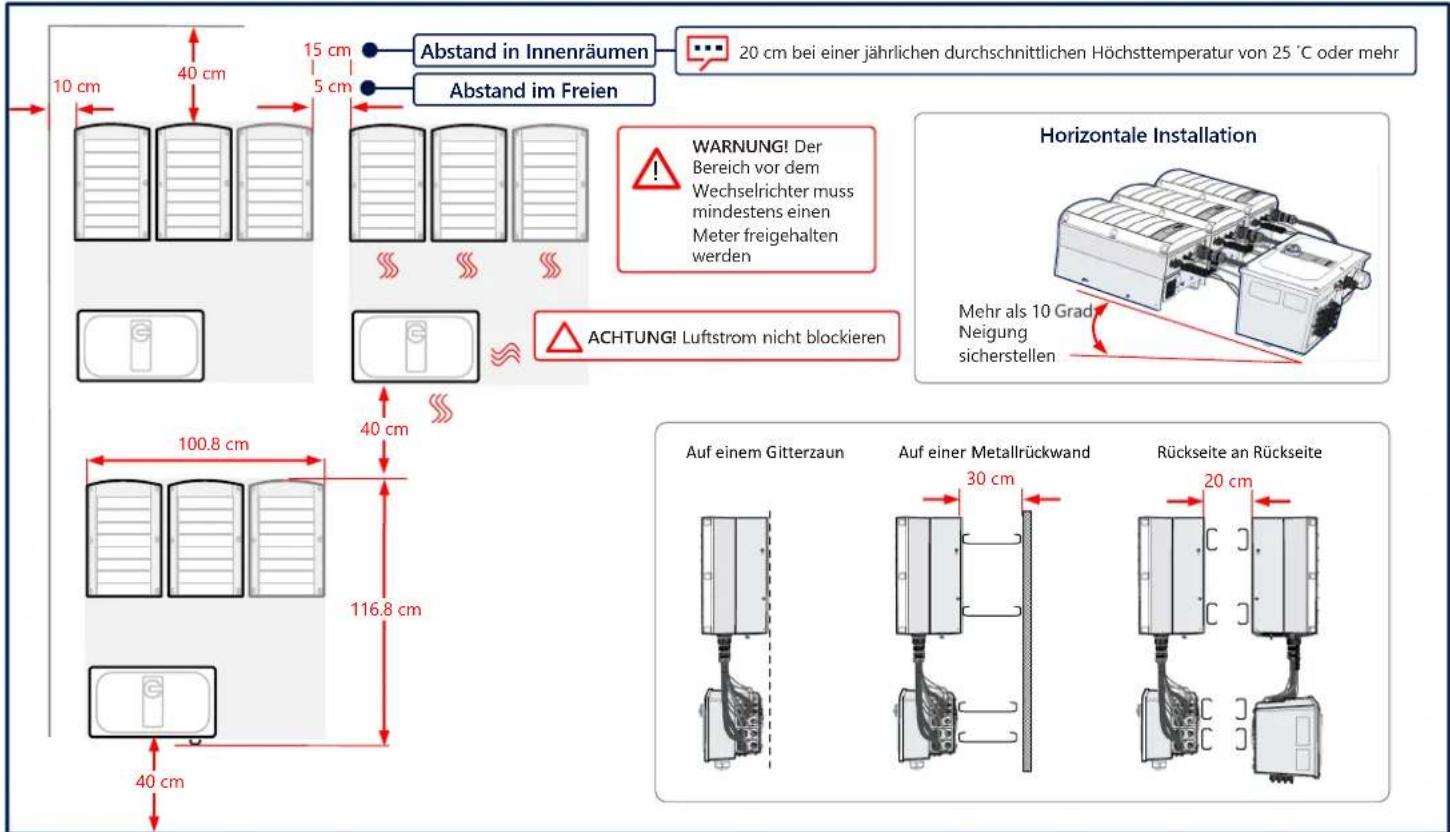

Abstände einhalten

solaredge

3

Abstand in Innenräumen 20 cm bei einer jährlichen durchschnittlichen Höchsttemperatur von 25 °C oder mehr Abstand im Freien 10 cm 40 cm 15 cm 5 cm WARNING! Der Bereich vor dem Wechselrichter muss mindestens einen Meter freigehalten werden ACHTUNG! Luftstrom nicht blockieren Horizontale Installation Mehr als 10 Grad. Neigung sicherstellen Auf einem Gitterzaun Auf einer Metallrückwand 30 cm Rückseite an Rückseite 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

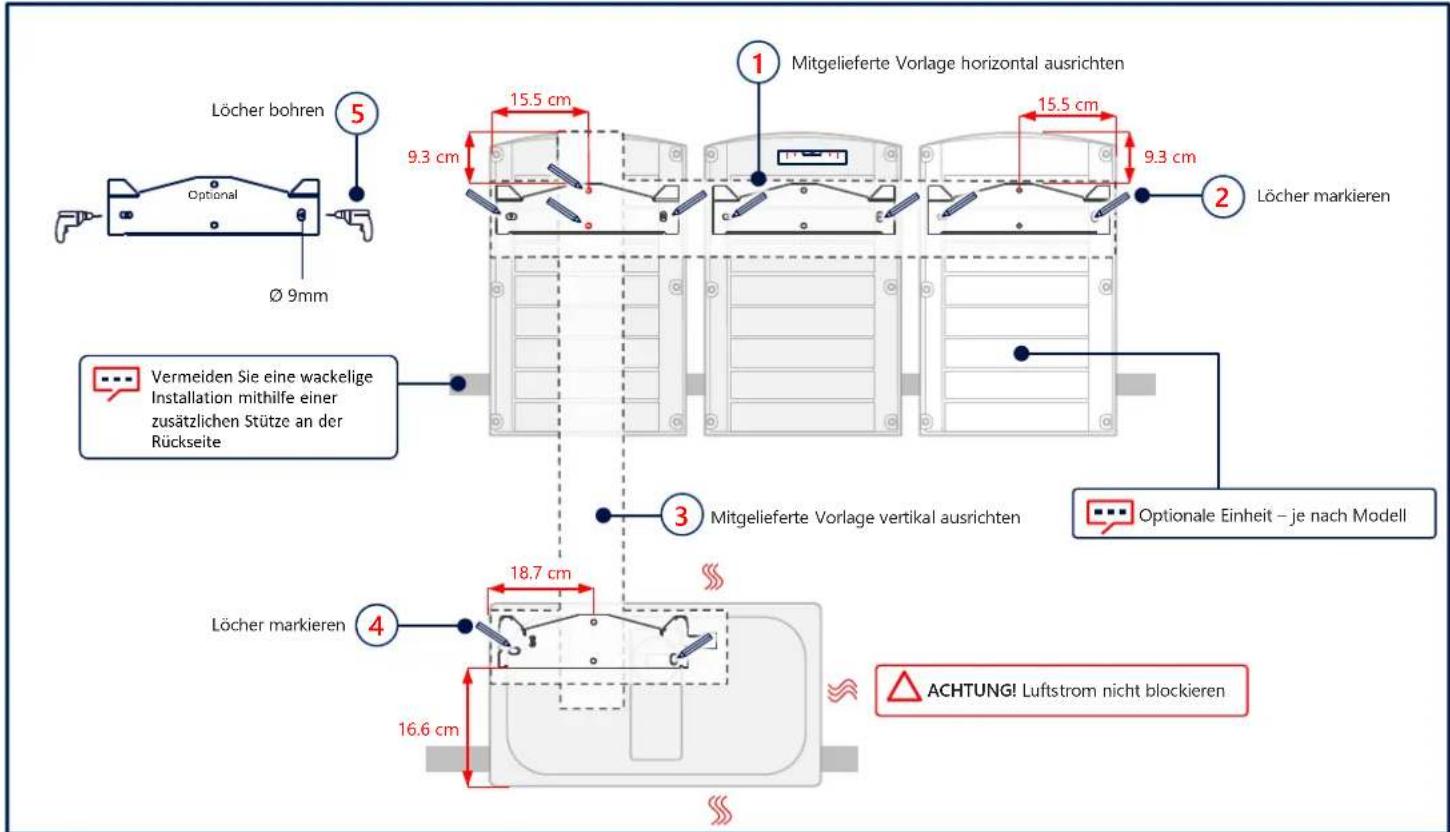

Markieren und Bohren von Löchern

Löcher bohren 5 Ø 9mm 1 Mitgelieferte Vorlage horizontal ausrichten 15.5 cm 9.3 cm 15.5 cm 9.3 cm 2 Löcher markieren Vermeiden Sie eine wackelige Installation mithilfe einer zusätzlichen Stütze an der Rückseite 3 Mitgelieferte Vorlage vertikal ausrichten Optionale Einheit – je nach Modell 4 Löcher markieren 18.7 cm 16.6 cm ACHTUNG! Luftstrom nicht blockieren

Montieren der Einheiten

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 4 N*m 3 4 N*m 32KG Verwenden Sie bei der linken oder rechten Einheit nur die äußere Schraube

solaredge

6

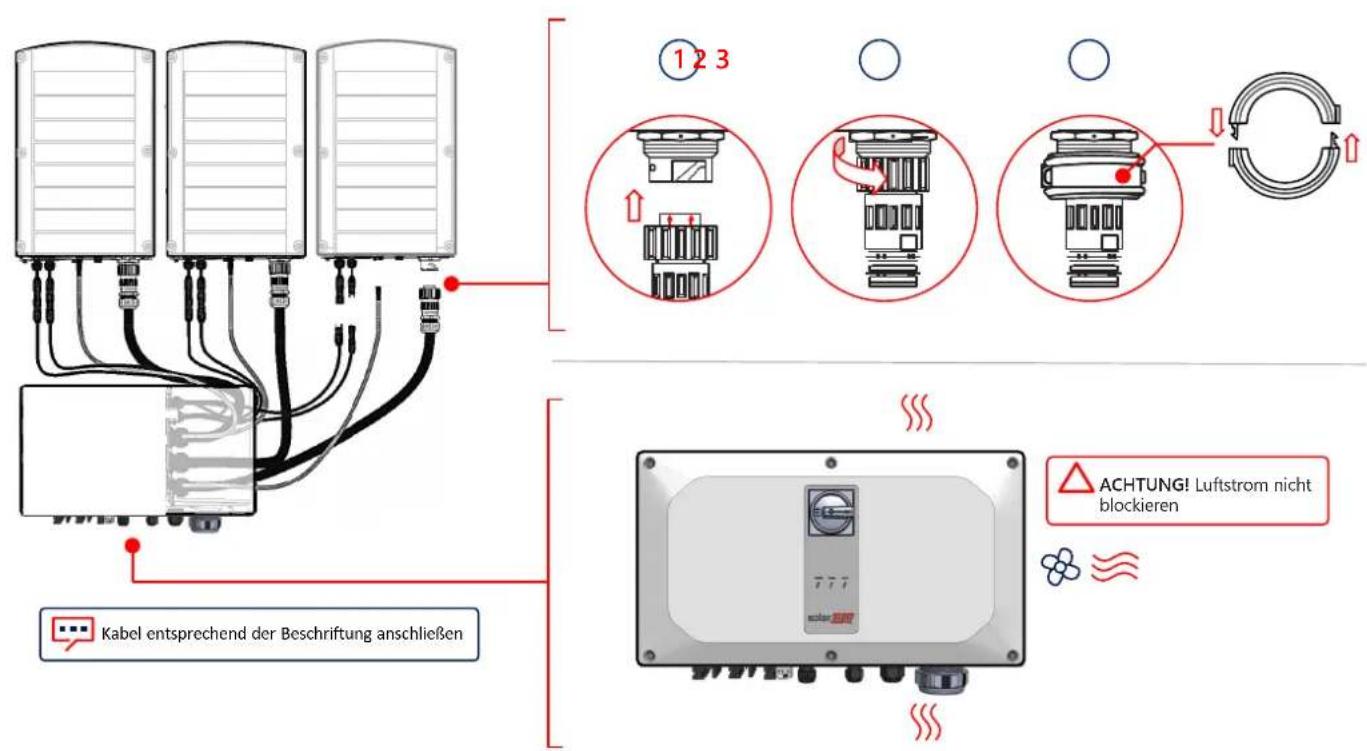

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solar edge

8

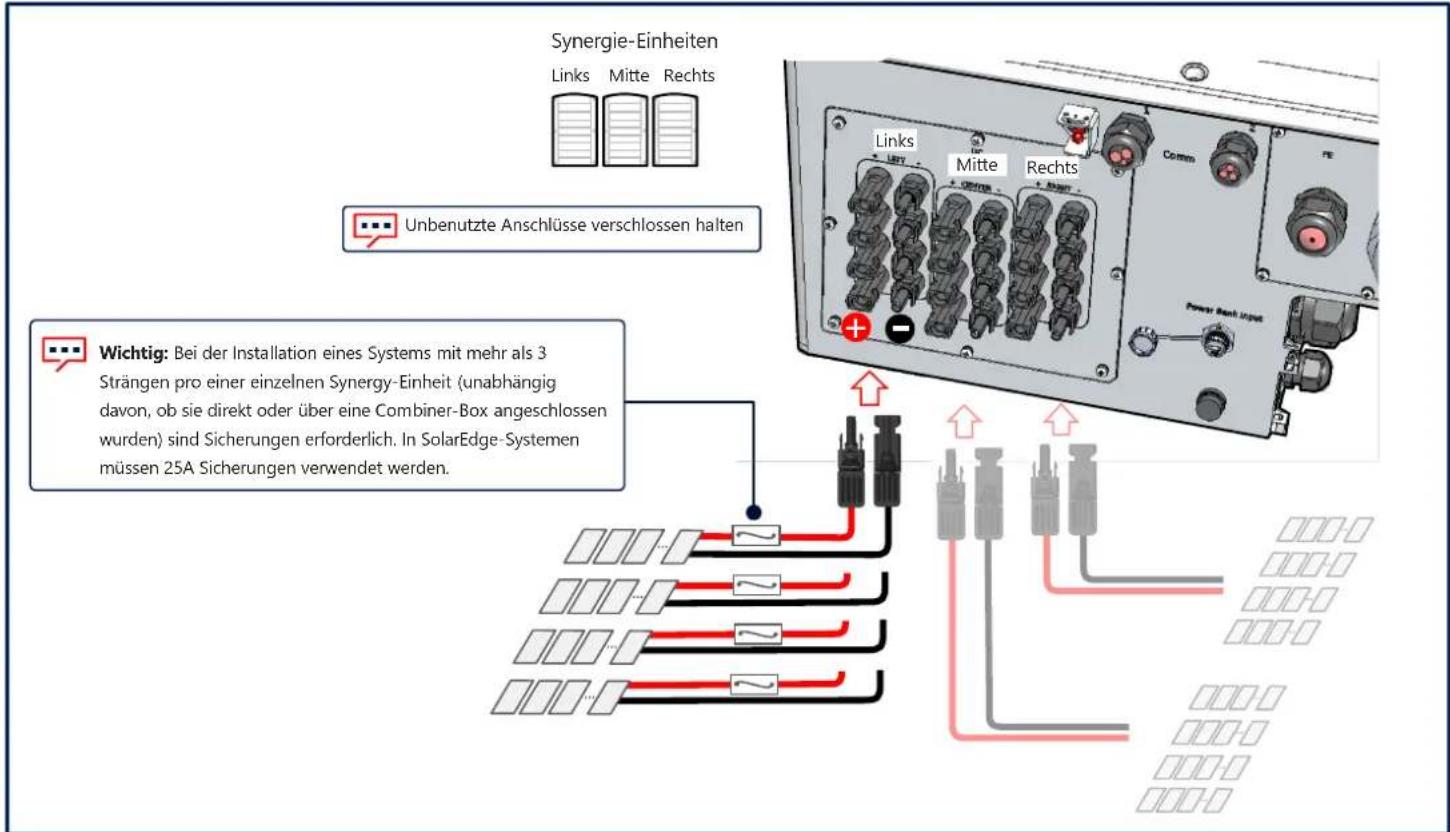

Anschließen der PV-Stränge

Synergie-Einheiten Links Mitte Rechts Unbenutzte Anschlüsse verschlossen halten Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden.

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

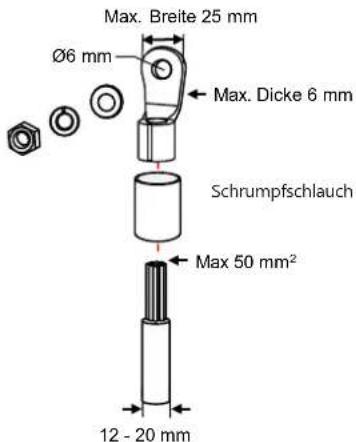

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

Max. Breite 25 mm Ø6 mm Max. Dicke 6 mm Schrumpfschlauch Max 50 mm² 12 - 20 mm

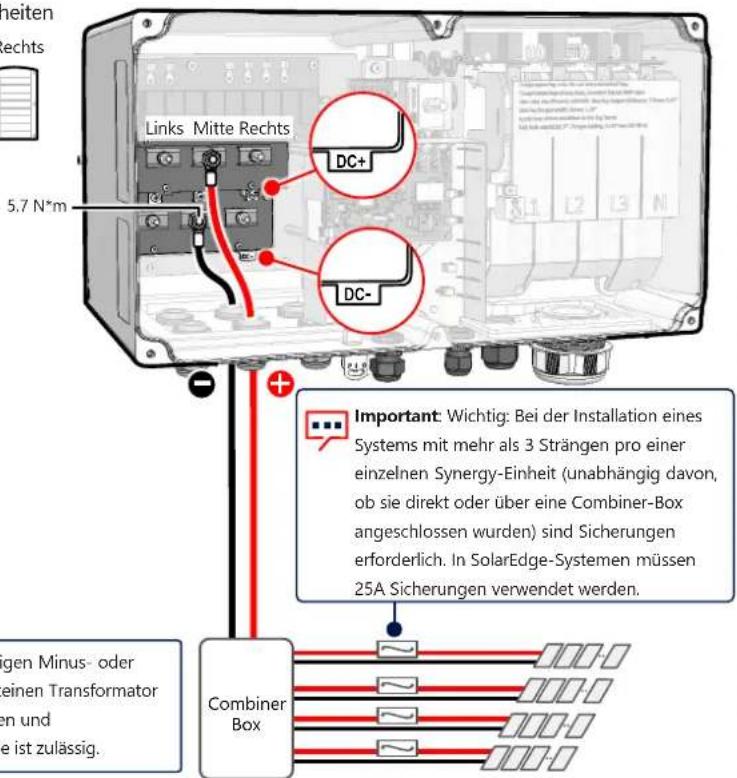

Synergie-Einheiten

Links Mitte Rechts

Links Mitte Rechts DC+ DC- Important: Wichtig: Bei der Installation eines Systems mit mehr als 3 Strängen pro einer einzelnen Synergy-Einheit (unabhängig davon, ob sie direkt oder über eine Combiner-Box angeschlossen wurden) sind Sicherungen erforderlich. In SolarEdge-Systemen müssen 25A Sicherungen verwendet werden. Combiner Box bungen Minus- oder einen Transformer den und e ist zulässig.

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

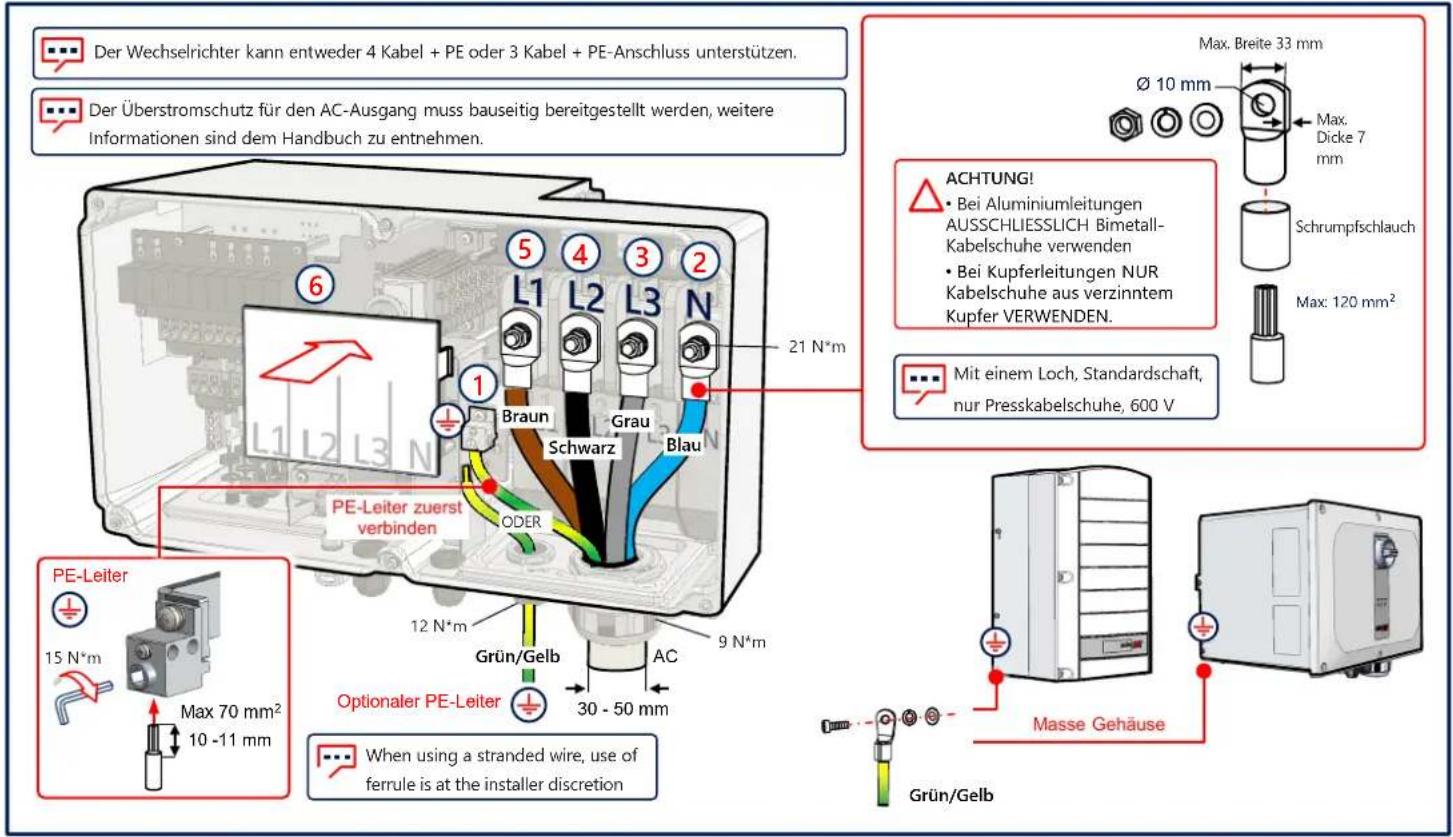

Anschließen von AC und Schutzerdung (PE)

Der Wechselrichter kann entweder 4 Kabel + PE oder 3 Kabel + PE-Anschluss unterstützen. Der Überstromschutz für den AC-Ausgang muss bauseitig bereitgestellt werden, weitere Informationen sind dem Handbuch zu entnehmen. 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Braun Schwarz Grau Blau PE-Leiter zuerst verbinden ODER 12 N*m Grün/Gelb AC 9 N*m Optionaler PE-Leiter 30 - 50 mm Max. Breite 33 mm Ø 10 mm Max. Dicke 7 mm Schrumpfschlauch Max: 120 mm² PE-Leiter 15 N*m Max 70 mm² 10 -11 mm When using a stranded wire, use of ferrule is at the installer discretion ACHTUNG! • Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden • Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN. Mit einem Loch, Standardschaft, nur Presskabelschuhe, 600 V Masse Gehäuse Grün/Gelb

LAN-Verbindung

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-adrig, abgeschirmt, verdrilltes Paar (0,2 bis 1 mm) 5 3 G A+ B- 4

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

⑤ ↓ ② 5.5 N*m ① ④

Anbringen der Abdeckungen

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

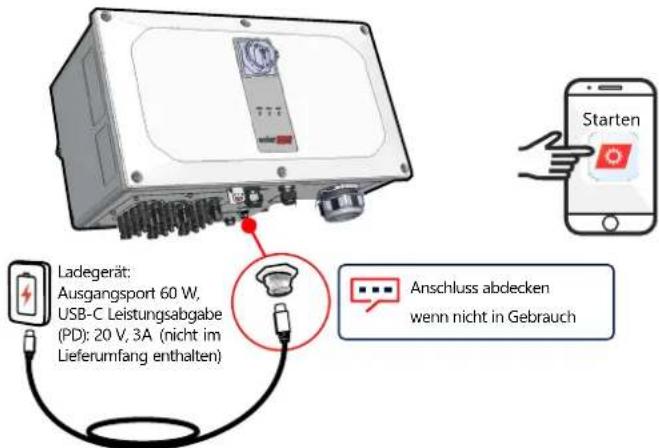

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

Ladegerät: Ausgangsport 60 W, USB-C Leistungsabgabe (PD): 20 V, 3A (nicht im Lieferumfang enthalten) Anschluss abdecken wenn nicht in Gebrauch

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar edge

17

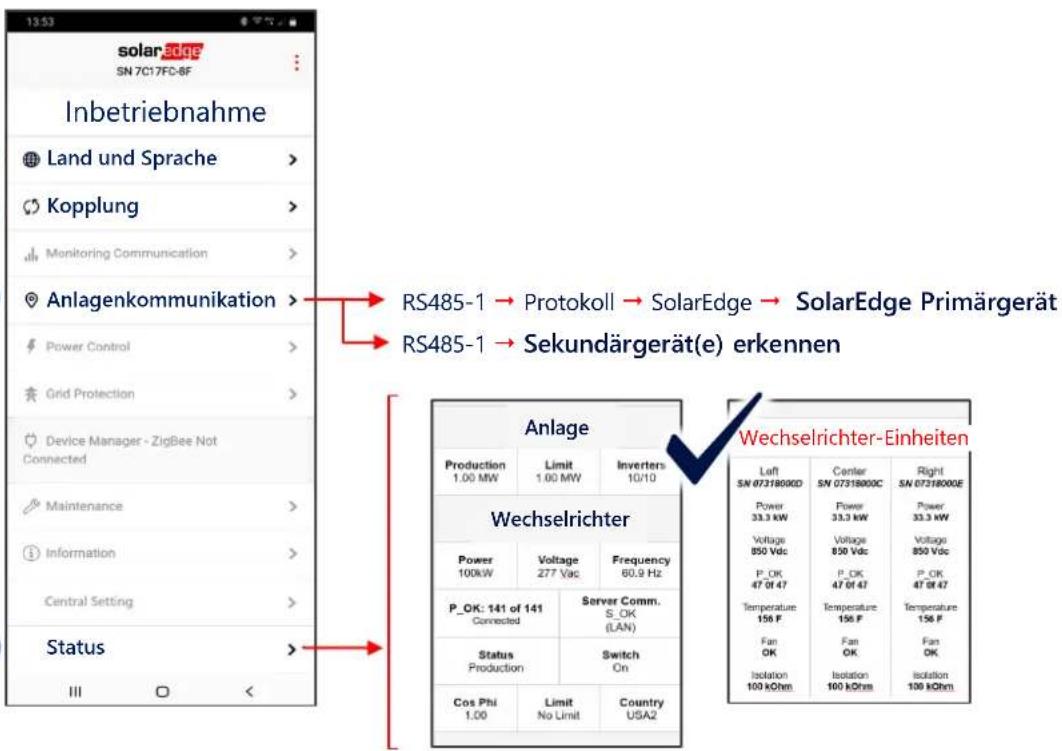

Inbetriebnahme des Primär-Wechselrichters

1

2

3

4

solarEdge SN 7C17FD-8F Inbetriebnahme Land und Sprache > Kopplung > Monitoring Communication > Anlagenkommunikation > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III On < Anlage Production 1.00 MW Limit 1.00 MW Inverters 10/10 Wechselrichter Power 100kW Voltage 277 Vdc Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen Wechselrichter-Einheiten Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
