Produkttyp	Trefas växelriktare
Märke	SolarEdge
Modell	SE66.6KRW00IBPM4
Teknik	Synergy (modulär växelriktare)
Märkeffekt	66,6 kW
Antal faser	Trefas
Max DC-ingångsspänning	1000 V
AC-utspänning	400 V (3 faser + N + PE)
Utfrekvens	50/60 Hz
Vikt (huvudenhet)	Cirka 32 kg
Mått (L × H × D)	Cirka 1000 × 700 × 300 mm
Skyddsklass	IP65 (utomhusbruk)
Temperaturområde	-40 °C till +60 °C
Anslutningsmöjligheter	Ethernet, RS485, Wi-Fi (tillval), mobilmodem (tillval)
Indikering	LED-indikering: ström (grön), kommunikation (blå), fel (röd)
Installation	Väggmontering, inomhus eller utomhus med fritt utrymme
Säkerhet	DC-brytare, överspänningsskydd, funktionell jordning
Användning	Solcellssystem med SolarEdge effektoptimerare
Garanti	12 år (SolarEdge standard)
Underhåll	Rengöring av ventilationsgaller, kontroll av anslutningar
Medföljande tillbehör	Anslutningskablar, snabbinstallationsguide

Vanliga frågor - SE66.6KRW00IBPM4 SolarEdge

Hur installerar jag SolarEdge SE66.6K växelriktaren?

Installationen måste utföras av en professionell. Fäst växelriktaren på väggen med hjälp av den medföljande mallen, med hänsyn till fria utrymmen (≥10 cm ovanför, ≥40 cm nedanför, ≥15 cm höger/vänster, ≥5 cm framför). Anslut först DC-kablarna från optmimerna, sedan AC-kabeln och jord. Använd SolarEdge SetApp för idrifttagning.

Vad betyder LED-indikeringarna på växelriktaren?

Den gröna lampan betyder att systemet producerar el. Den blå lampan indikerar att växelriktaren kommunicerar med övervakningsplattformen. Den röda lampan signalerar ett systemfel. Om ström-LED (grön) lyser men ingen produktion, är växelriktaren spänningssatt men producerar inte (t.ex. väntar på solförhållanden).

Hur ansluter jag PV-strängar till denna växelriktare?

Anslut varje PV-sträng till DC-ingångarna på motsvarande Synergy-enhet (vänster, mitten, höger). Respektera polariteten (DC+, DC-). För fler än 3 strängar per enhet, använd 25 A säkringar. Med aluminiumledning, använd endast bimetallkabelskor; med koppar, använd förtenta kopparkabelskor.

Hur gör jag idrifttagning med SolarEdge SetApp?

Ladda ner appen SolarEdge SetApp på din smartphone. Sätt DC-brytaren på ON. Anslut till växelriktaren via Wi-Fi eller Ethernet (eller USB-C för förberedande idrifttagning). Följ stegen: val av land, ihopparning av optimerare, konfiguration av kommunikation och effektgränser.

Hur ansluter jag flera växelriktare via RS485?

Använd COMM 2-porten på varje växelriktare. Anslut en skärmad partvinnad kabel med 3 ledare (G, A+, B-). Konfigurera den första växelriktaren som master (SW1 i läge ↑) och de efterföljande som slavar (SW1 i läge ↓). Linjeavslutningen är automatisk.

Vilka fria utrymmen krävs runt växelriktaren?

Inomhus: minst 10 cm ovanför, 40 cm nedanför, 15 cm på sidorna och 5 cm framför. Utomhus: håll en meter framför växelriktaren. I varma regioner (årsmedeltemperatur ≥25°C), planera för ytterligare 20 cm ovanför. Blockera aldrig luftflödet.

Hur löser jag ett fel som indikeras av den röda lampan?

Kontrollera SetApp-gränssnittet eller övervakningsplattformen för att identifiera felkoden. Kontrollera DC- och AC-anslutningar, nätspänningens närvaro och optmimernas status. Starta om växelriktaren genom att stänga av och återställa DC- och AC-ström (vänta 5 minuter). Om felet kvarstår, kontakta SolarEdge tekniska support.

Hur rengör jag SolarEdge-växelriktaren?

Koppla först bort AC- och DC-strömmen. Använd en mjuk, torr trasa för att rengöra ytterhöljet. För ventilationsgaller kan en dammsugare med mjuk borste användas. Använd aldrig vatten, lösningsmedel eller slipande rengöringsmedel. Kontrollera anslutningarna och dra åt skruvarna vid behov.

Kan jag använda aluminiumledning för AC-anslutningen?

Ja, men endast med lämpliga bimetallkabelskor. För kopparledning, använd förtenta kopparkabelskor. Se till att kabelskor är ordentligt pressade och att krympslang appliceras. Rekommenderat åtdragningsmoment är 9,5 N·m för DC-anslutningar och 12 N·m för AC-jord.

Vilken garanti har SE66.6K-växelriktaren?

Standardgarantin från SolarEdge för denna trefasväxelriktare är 12 år. Den täcker tillverknings- och materialfel. En garantiförlängning kan tecknas. Spara köpbeviset och installera enheten enligt instruktionerna för att behålla garantin.

BRUKSANVISNING SE66.6KRW00IBPM4 SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

Laddaner

[NO TEXT]

[NO TEXT]

solar edge

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

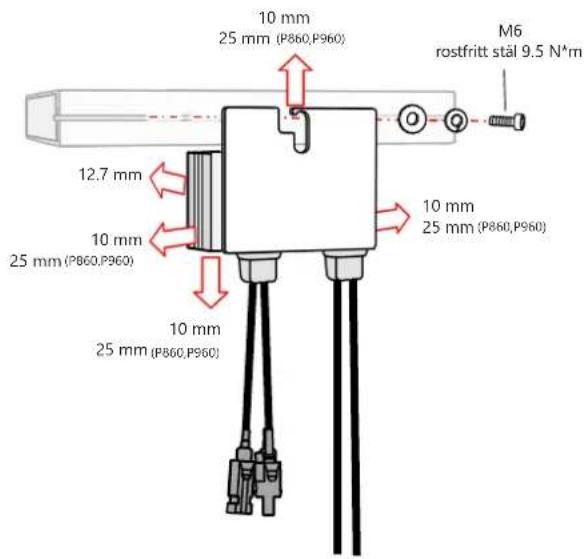

Installera effektoptimerare

10 mm 25 mm (P860,P960) M6 rostfritt stäl 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

solaredge

2

Upprätthålla avständ

solaredge

3

Avständ inomhus 20 cm där ärlig genomsnittlig högsta temperatur är lika med eller över 25 °C Avständ utomhus 10 cm 40 cm 15 cm 5 cm VARNING! Utrymmet framför växelriktaren måste hållas fritt av åtminstone en meter OBSERVERA! Blockera inte luftflöde Horisontell installation Håll mer än 10° På gallernät På metallbakstycke 30 cm Baksida mot baksida 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

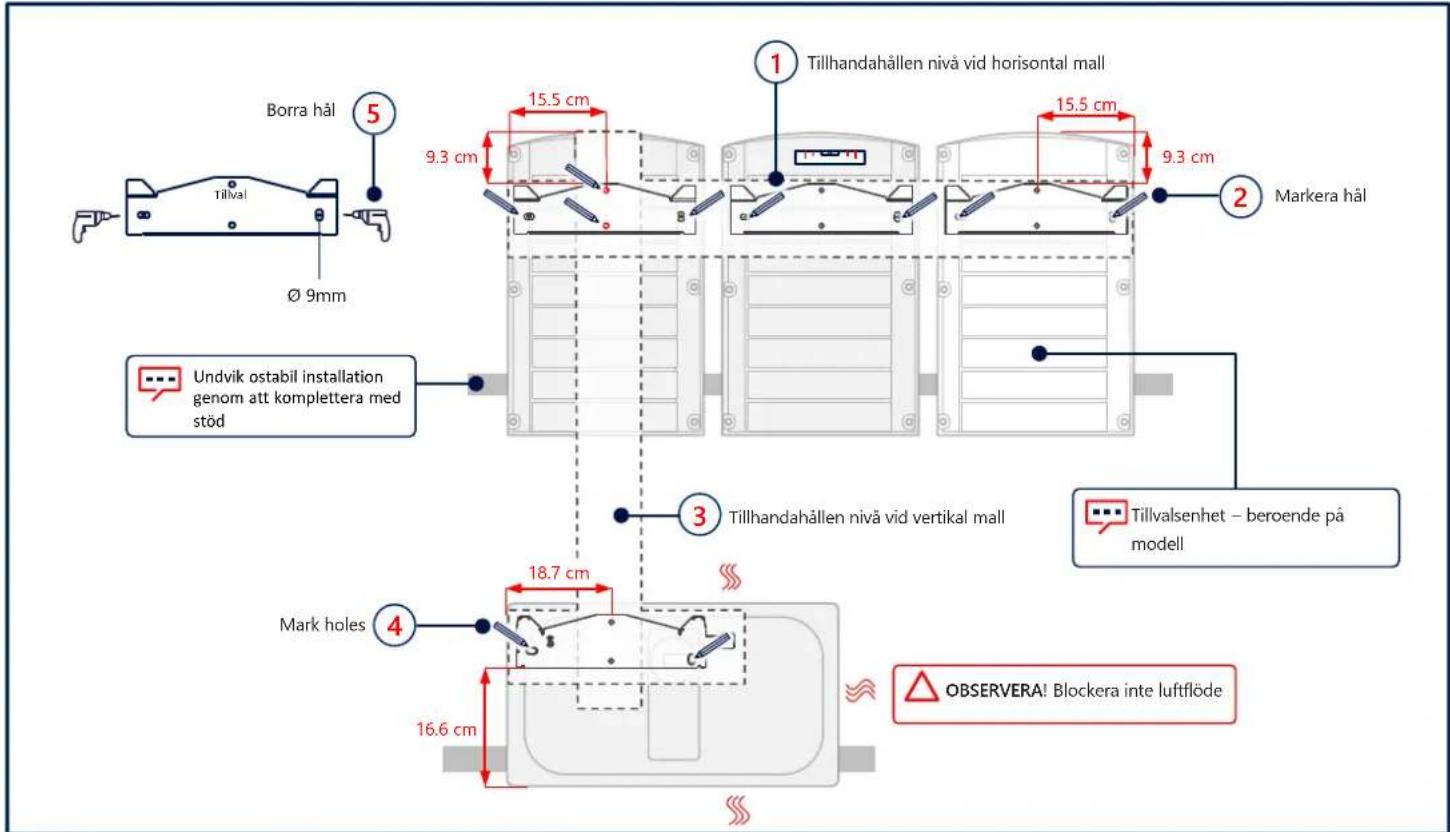

Markera och borra hål

Borra hål Ø 9mm 1 Tillhandahållen nivå vid horizontal mall 15.5 cm 9.3 cm 15.5 cm 9.3 cm Markera hål Undvik ostabil installation genom att komplettera med stöd 3 Tillhandahållen nivå vid vertikal mall Mark holes 18.7 cm 16.6 cm Tillvalsenhet – beroende på modell OBSERVERA! Blockera inte luftflöde

1 2 3 4 4 N*m 4 N*m För vänster- eller högerenheter, använd bara den yttre skruven 32KG

solaredge

6

Anslut kablar enligt märkning 1 2 3 OBSERVERA! Blockera inte luftflöde

Borttagning av skydd

solaredge

7

solaredge

8

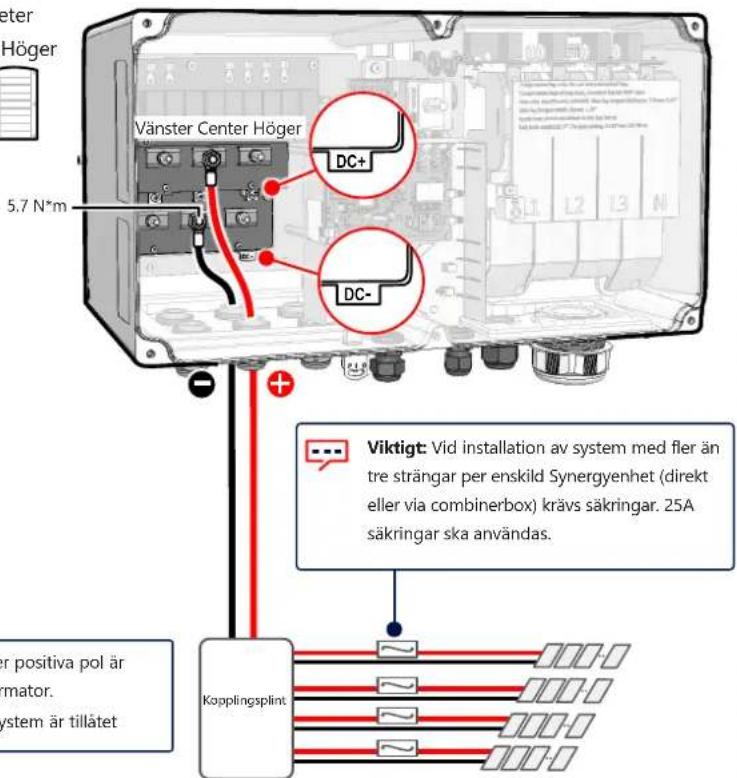

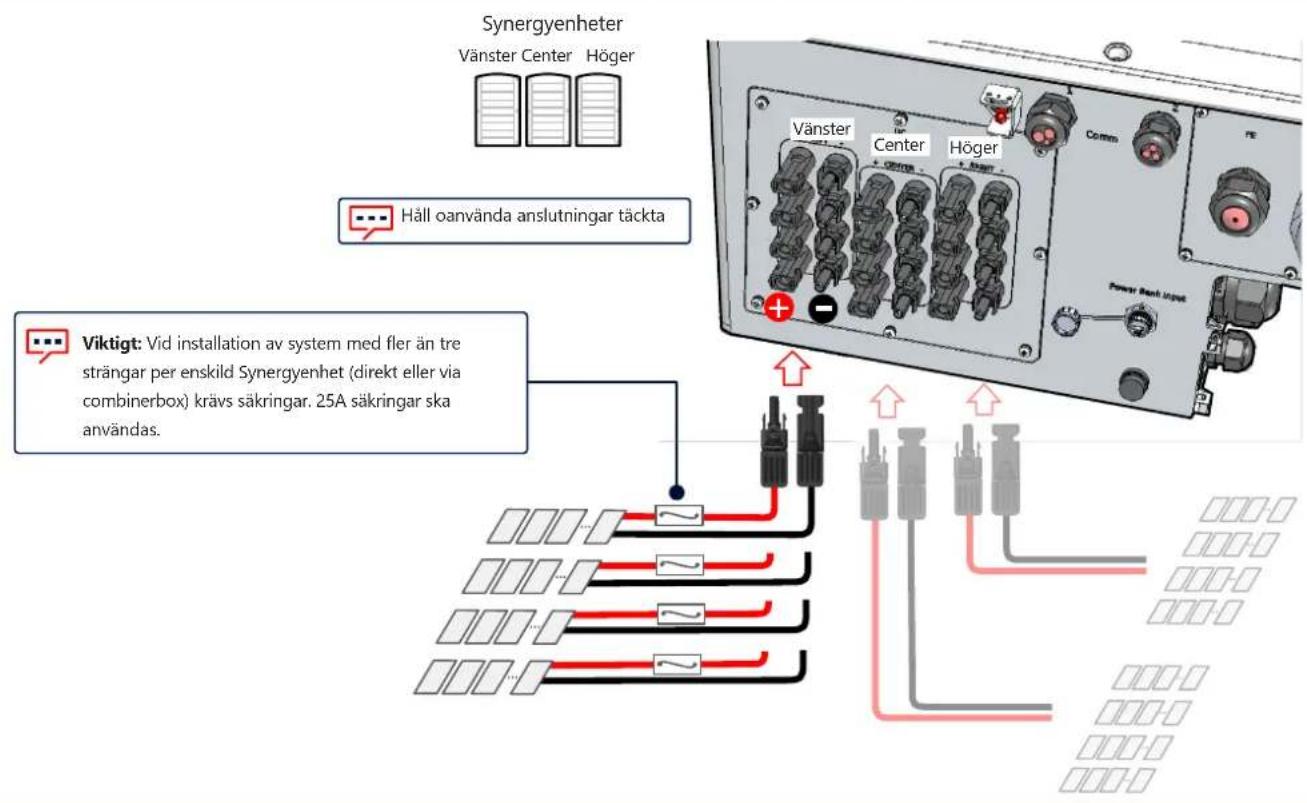

Anslutning av solcellsträngar

Synergyenheter Vänster Center Höger Håll oanvända anslutningar täckta Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

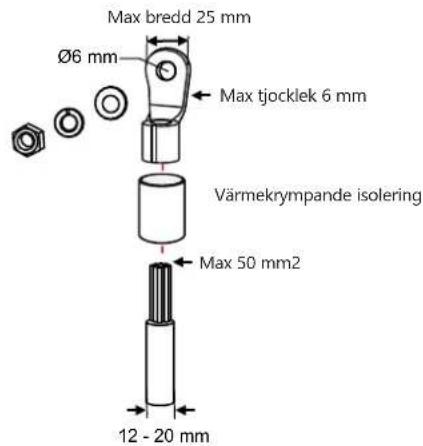

Max bredd 25 mm Ø6 mm Max tjocklek 6 mm Värmekrympande isolering Max 50 mm2 12 - 20 mm

Synergyenheter
Vänster Center Höger

Vänster Center Höger DC+ DC- Kopplingsplint Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

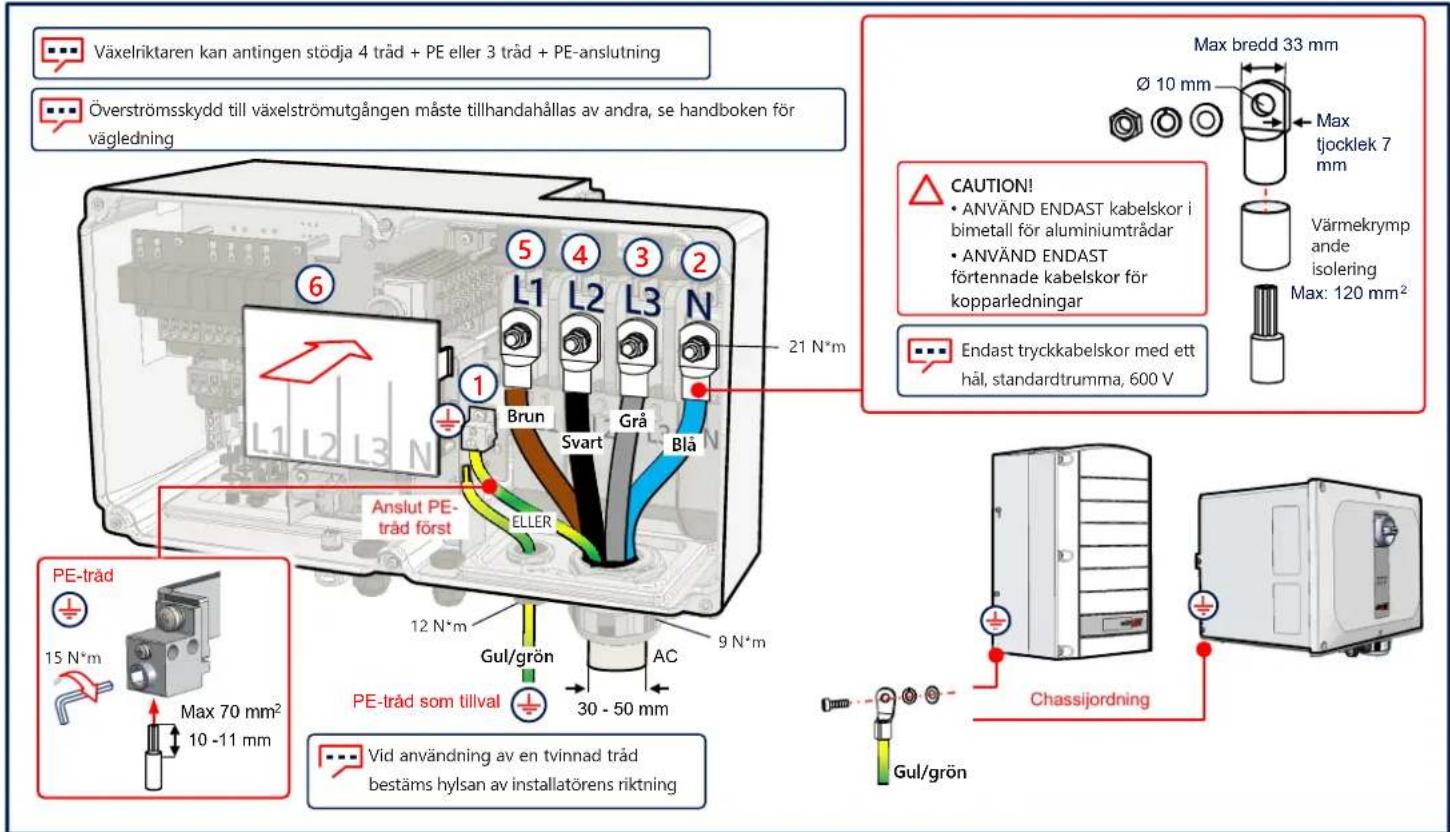

Anslutning växelström och skyddande jord (PE)

Växelriktaren kan antingen stödja 4 träd + PE eller 3 träd + PE-anslutning Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för vägledning 6 5 4 3 2 L1 L2 L3 N 21 N*m Brun Svart Grå Blå ELLER Anslut PE- träd först 12 N*m Gul/grön AC 9 N*m PE-träd 15 N*m Max 70 mm² 10 -11 mm PE-träd som tillval 30 - 50 mm Vid användning av en tvinnad träd bestäms hylsan av installatörens riktning Max bredd 33 mm Ø 10 mm Max tjocklek 7 mm Värmekrymp ande isolering Max: 120 mm² Endast tryckkabelskor med ett häl, standardtrumma, 600 V Chassijordning Gul/grön

LAN-kommunikation

solaredge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-anslutning av flera växelriktare

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, treträdig, skamnad, partvinnad (0,2 - 1 mm2) 5 3 G A+ B- 4

Wi-Fi-kommunikation (Tillval)

solar edge

12

För-driftsättning innan AC är ansluten (Tillval 1)

⑤ ↓ ② 3 5.5 N*m ① ④

Installerar skydd

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solar edge

15

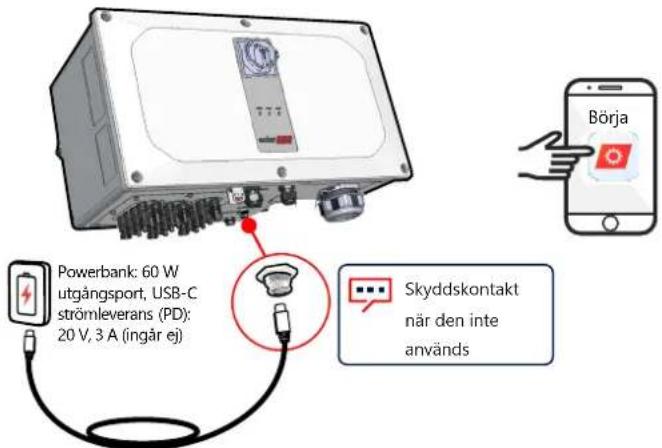

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

Powerbank: 60 W utgångsport, USB-C strömleverans (PD): 20 V, 3 A (ingår ej) Skyddskontakt när den inte används

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

Driftsättning av primär växelriktare

1
2
3

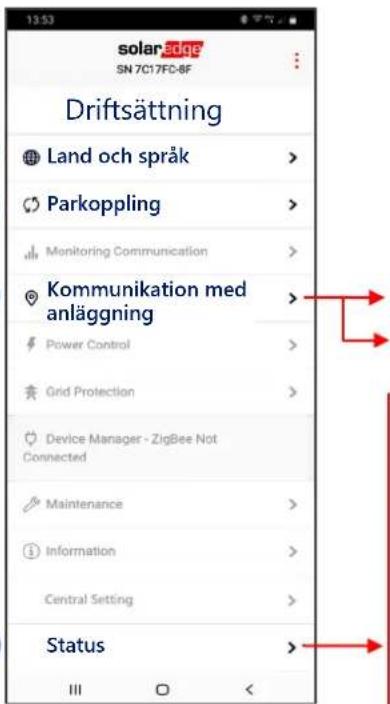

solaredge SN 7C17FC-8F Driftsättning Land och språk > Parkoppling > Monitoring Communication > Kommunikation med anläggning > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

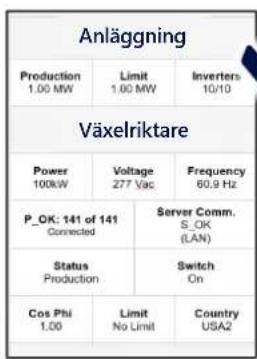

Anläggning Production Limit Inverters 1.00 MW 1.00 MW 10/10 Växelriktare Power Voltage Frequency 100kW 277 Vac 60.9 Hz P_OK: 141 of 141 Server Comm. Connected S_OK (LAN) Status Switch On Production On Cos Phi Limit Country 1.00 No Limit USA2

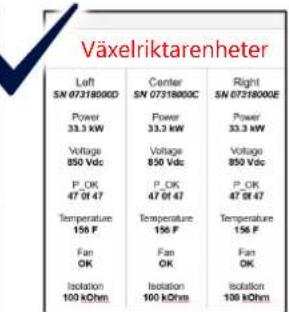

Växelriktarenheter Left Center Right SN 0731800GD SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 OF 47 47 OF 47 47 OF 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩ/m 100 kΩ/m 100 kΩ/m

4

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
