| Produkttyp | Trefas växelriktare med Synergy-teknik |
| Märke | SolarEdge |
| Modell | SE120KSYNERGYSET |
| Nominell AC-effekt | 120 kW |
| Antal faser | Trefas |
| AC-utspänning | 400 V (Europa) / 480 V (APAC) |
| MPPT-spänningsområde | 200 V – 850 V |
| Antal DC-ingångar | Upp till 12 (beroende på konfiguration) |
| Maximal verkningsgrad | 98,3 % |
| Mått (L × H × D) | 950 × 520 × 280 mm |
| Vikt | 65 kg |
| Skyddsklass | IP65 |
| Driftstemperatur | -40 °C till +60 °C |
| Trådbunden kommunikation | LAN, RS485 |
| Trådlös kommunikation | Wi-Fi (valfritt), Mobilnät (valfritt) |
| Kommunikationsprotokoll | SolarEdge (proprietärt) via RS485 |
| Konfigurationsapp | SolarEdge SetApp (iOS/Android) |
| Övervakningsplattform | SolarEdge övervakningsplattform |
| DC-brytare | Ja (DC-säkerhetsbrytare på Synergy Manager) |
| AC-brytare | Ja (på huvudkretskortet) |
| Jordning | Förbud mot funktionell jordning av DC-polen |
| Standardgaranti | 12 år (förlängningsbar) |
| Överensstämmelse | Europa, Asien-Stillahavsområdet, Sydafrika |
| Huvudfunktioner | Synergy-teknik, MPPT-spårning per modul (med optimerare), fjärrövervakning, energihantering |
| Underhåll och rengöring | Kontrollera visuellt anslutningar och frånvaro av damm; rengör med en torr trasa |
Vanliga frågor - SE120KSYNERGYSET SolarEdge
Användarfrågor om SE120KSYNERGYSET SolarEdge
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elomvandlare i PDF-format gratis! Hitta din manual SE120KSYNERGYSET - SolarEdge och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SE120KSYNERGYSET av märket SolarEdge.
BRUKSANVISNING SE120KSYNERGYSET SolarEdge
3-fas växelriktare med synergiteknik
Snabbin Installationsguide
PN: SExxK-xxxxlxxxx
För Europa, APAC och Sydafrika Version 1.3
Teckenförklaring
OBS!
Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.
OBSERVERA!
Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.
WARNING!
Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.
Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.
Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter
Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)
Skär inte kabelkontakter
SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen
Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com
Ladda ner SolarEdge Mapper för att mappa effektoptimerare
[NO TEXT]
[NO TEXT]
solar edge
Slutför registrering av anläggning och fysisk layout i monitoreringsportalen
4

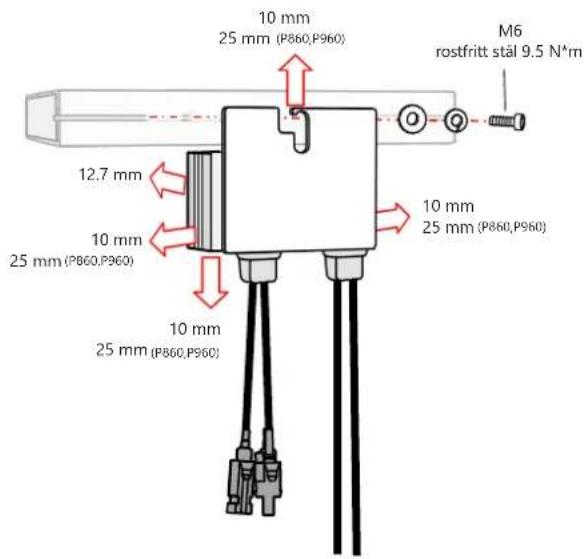

Installera effektoptimerare
solaredge
2
Upprätthålla avständ
solaredge
3
solaredge
4

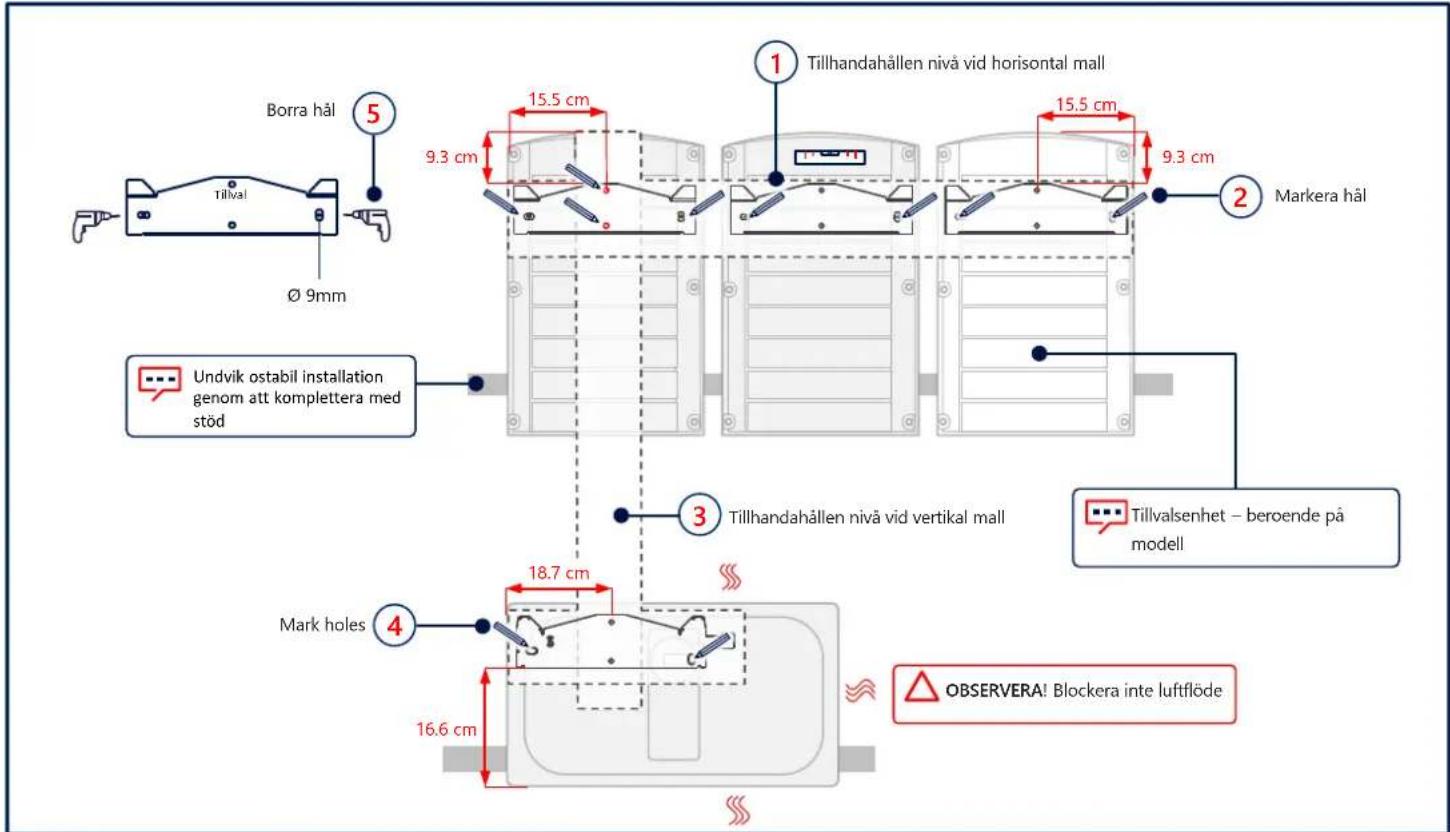

Markera och borra hål
solaredge
6
Borttagning av skydd
solaredge
7
solaredge
8

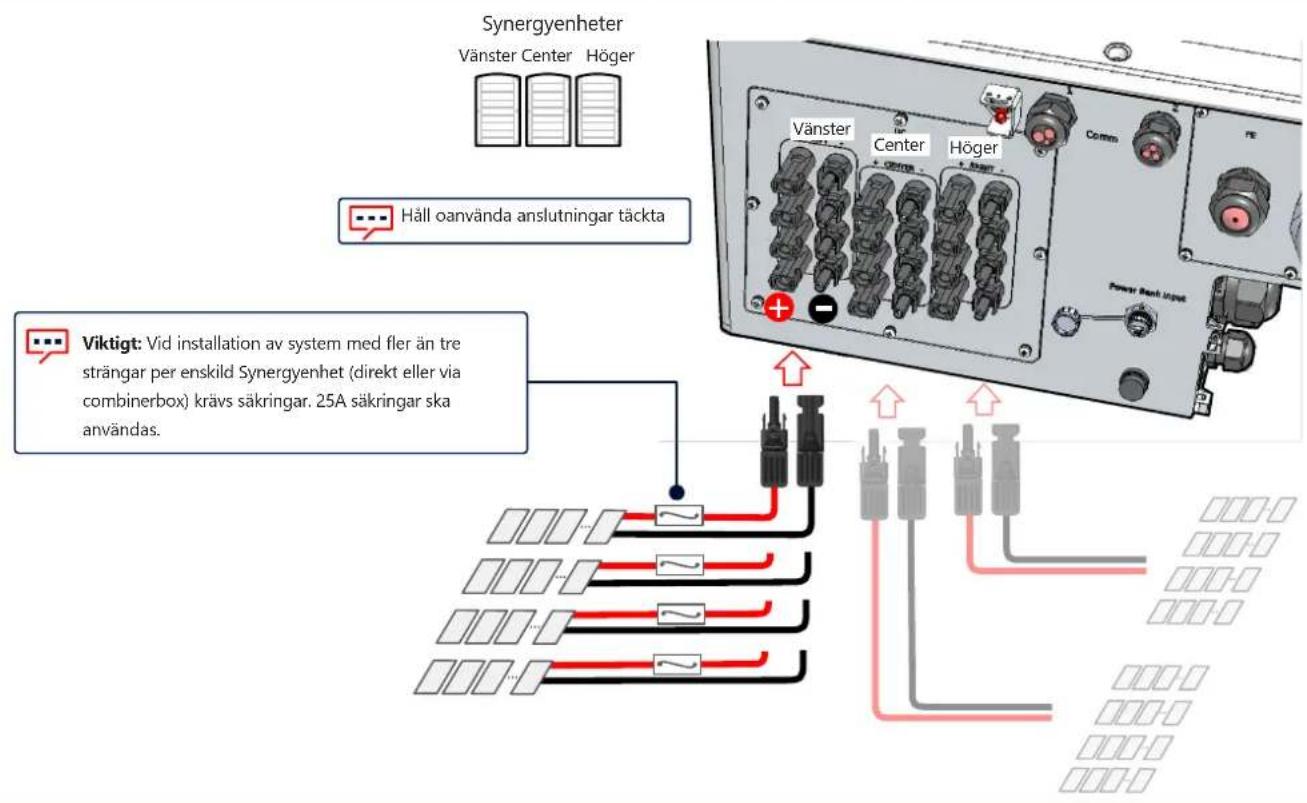

Anslutning av solcellsträngar

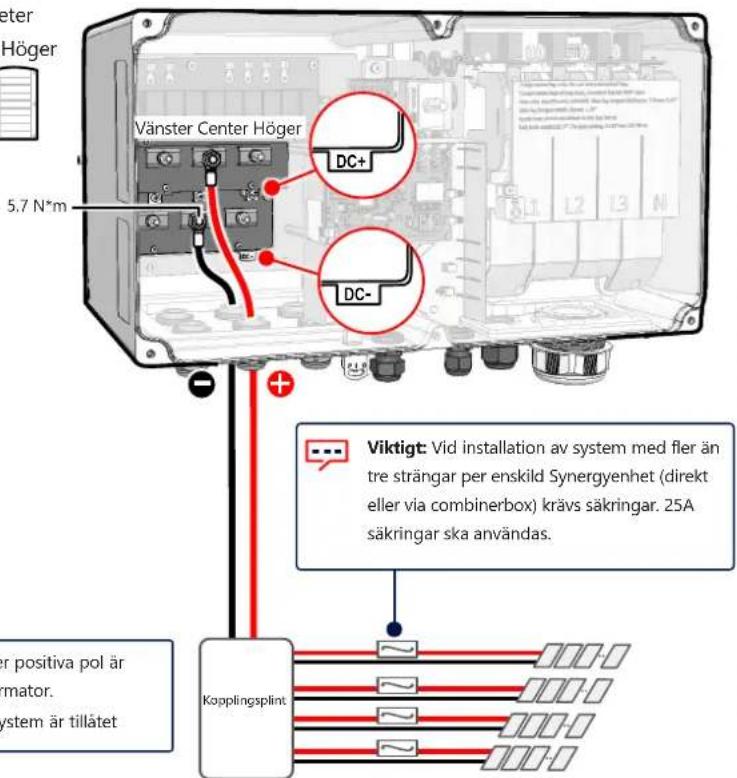

Anslut PV-strängar genom enkel dc-ingång
solaredge
8

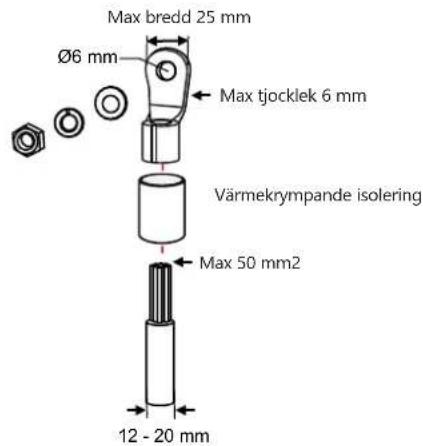

CAUTION!
- ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
- ANVÄND ENDAST förtennade kabelskor för kopparledningar
Synergyenheter
Vänster Center Höger
Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet
solar edge
9

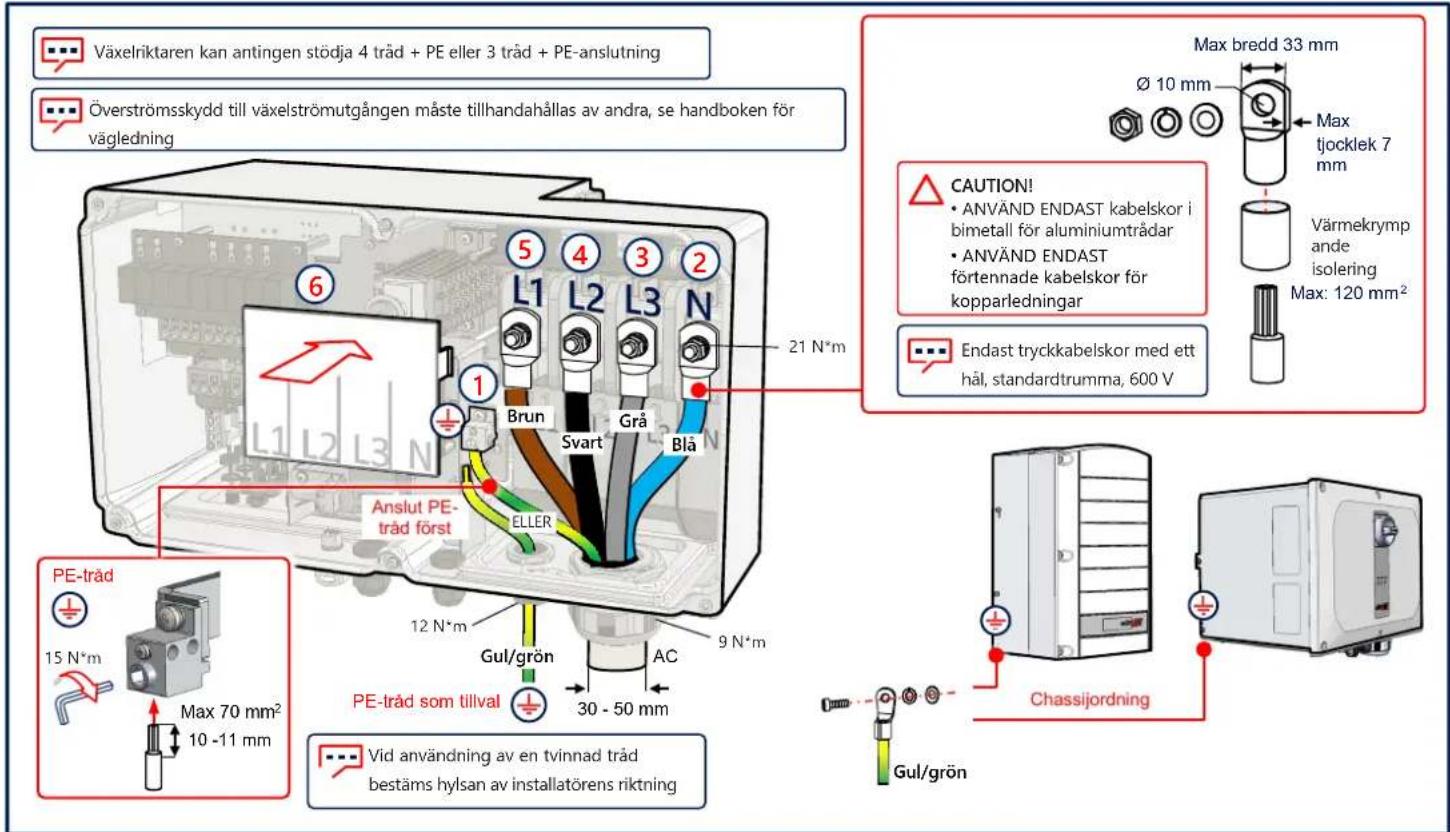

Anslutning växelström och skyddande jord (PE)
LAN-kommunikation
solar edge
10
solaredge
11
RS485-anslutning av flera växelriktare
Wi-Fi-kommunikation (Tillval)
För-driftsättning innan AC är ansluten (Tillval 1)
Installerar skydd
solaredge
14
solar edge
15

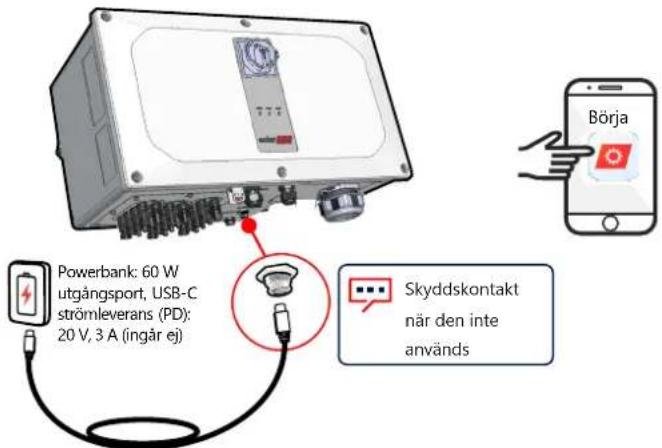

Driftsättning före när likström inte är ansluten (Tillval 1)
Ladda ner
SolarEdge SetApp
Slå på (1)
likströmsbrytare
Anslut powerbank
Starta och följ SetApp
1 m, hane till hane, USB-C (ingår ej)
Driftsättning med växel- och likström (Tillval 2)
solaredge
16
Ladda ner SolarEdge SetApp
Slå på ström
Starta och följ SetApp

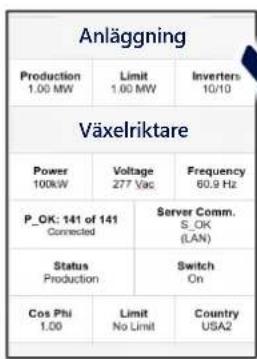

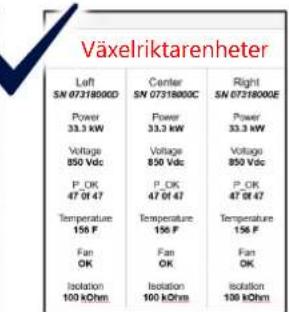

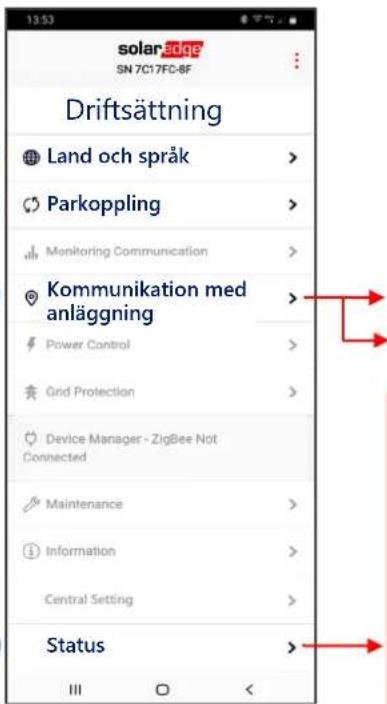

Driftsättning av primär växelriktare
1
2
3
RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare
4
LED-indikationer
solaredge
STRÖM KOMM FEL
Grön Blå Röd
System producerar ström
Växelspänning är ansluten, men systemet producerar inte ström
Växelriktare kommunicerar med monitoreringsportalen
Systemfel
solaredge
Support Kontaktinformation
Om du har tekniska problem avseende
SolarEdgeprodukter, vänligen kontakta oss:
Kan komma att ändras utan vidare meddelande.
Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
solaredge
- 3-FAS VÄXELRIKTARE MED SYNERGITEKNIK
- TECKENFÖRKLARING
- OBS
- OBSERVERA
- WARNING
- UPPRÄTTHÅLLA AVSTÄND
- MARKERA OCH BORRA HÅL
- BORTTAGNING AV SKYDD
- ANSLUTNING AV SOLCELLSTRÄNGAR
- ANSLUT PV-STRÄNGAR GENOM ENKEL DC-INGÅNG
- CAUTION
- ANSLUTNING VÄXELSTRÖM OCH SKYDDANDE JORD (PE)
- LAN-KOMMUNIKATION
- RS485-ANSLUTNING AV FLERA VÄXELRIKTARE
- WI-FI-KOMMUNIKATION (TILLVAL)
- FÖR-DRIFTSÄTTNING INNAN AC ÄR ANSLUTEN (TILLVAL 1)
- INSTALLERAR SKYDD
- DRIFTSÄTTNING FÖRE NÄR LIKSTRÖM INTE ÄR ANSLUTEN (TILLVAL 1)
- DRIFTSÄTTNING MED VÄXEL- OCH LIKSTRÖM (TILLVAL 2)
- DRIFTSÄTTNING AV PRIMÄR VÄXELRIKTARE
- LED-INDIKATIONER
