Ürün Tipi	Üç Fazlı Elektrik İnvertörü
Marka	SolarEdge
Model	SE66.6KRW00IBPM4
Teknoloji	Synergy (Modüler İnvertör)
Anma Gücü	66,6 kW
Faz Sayısı	Üç Fazlı
Maksimum DC Giriş Gerilimi	1000 V
AC Çıkış Gerilimi	400 V (3 faz + N + PE)
Çıkış Frekansı	50/60 Hz
Ağırlık (Ana Ünite)	Yaklaşık 32 kg
Boyutlar (G × Y × D)	Yaklaşık 1000 × 700 × 300 mm
Koruma Derecesi	IP65 (dış mekan kullanımı)
Sıcaklık Aralığı	-40 °C ile +60 °C arası
Bağlantı	Ethernet, RS485, Wi-Fi (opsiyonel), mobil modem (opsiyonel)
Gösterge	LED göstergeler: güç (yeşil), iletişim (mavi), hata (kırmızı)
Kurulum	Duvar montajı, iç veya dış mekan, boşluk bırakılarak
Güvenlik	DC anahtar, aşırı gerilim koruması, fonksiyonel topraklama
Kullanım	SolarEdge güç optimizatörleri ile fotovoltaik sistemler
Garanti	12 yıl (SolarEdge standardı)
Bakım	Havalandırma ızgaralarının temizliği, bağlantıların kontrolü
Dahil Aksesuarlar	Ara bağlantı kabloları, hızlı kurulum kılavuzu

Sık sorulan sorular - SE66.6KRW00IBPM4 SolarEdge

SolarEdge SE66.6K invertörü nasıl kurulur?

Kurulum bir profesyonel tarafından yapılmalıdır. İnvertörü, sağlanan şablonu kullanarak duvara monte edin ve boşluk mesafelerine dikkat edin (üstte ≥10 cm, altta ≥40 cm, sağda/solda ≥15 cm, önde ≥5 cm). Önce optimizatörlerin DC kablolarını, ardından AC kablosunu ve topraklamayı bağlayın. Devreye alma için SolarEdge SetApp uygulamasını kullanın.

İnvertör üzerindeki LED göstergeler ne anlama gelir?

Yeşil ışık, sistemin elektrik ürettiği anlamına gelir. Mavi ışık, invertörün izleme platformu ile iletişim halinde olduğunu gösterir. Kırmızı ışık, sistem hatası olduğunu belirtir. Güç LED'i (yeşil) yanıyorsa ancak üretim yoksa, invertör enerji altındadır ancak üretim yapmamaktadır (ör. güneş koşullarını bekliyor).

Bu invertöre PV dizileri nasıl bağlanır?

Her PV dizisini ilgili Synergy ünitesinin DC girişlerine (sol, orta, sağ) bağlayın. Polariteye (DC+, DC-) dikkat edin. Bir ünite başına 3'ten fazla dizi için 25 A sigorta kullanın. Alüminyum tellerle yalnızca bimetalik pabuçlar kullanın; bakır teller için kalaylı bakır pabuçlar kullanın.

SolarEdge SetApp ile devreye alma nasıl yapılır?

SolarEdge SetApp uygulamasını akıllı telefonunuza indirin. DC anahtarı AÇIK konumuna getirin. İnvertöre Wi-Fi veya Ethernet (veya ön devreye alma için USB-C) ile bağlanın. Adımları izleyin: ülke seçimi, optimizatör eşleştirme, iletişim ve güç sınırları yapılandırması.

Birden fazla invertör RS485 ile nasıl bağlanır?

Her invertörün COMM 2 portunu kullanın. 3 telli (G, A+, B-) blendajlı bükümlü çift kablo bağlayın. İlk invertörü ana (master) olarak yapılandırın (SW1 ↑ konumunda) ve diğerlerini köle (slave) olarak yapılandırın (SW1 ↓ konumunda). Hat sonlandırması otomatiktir.

İnvertör çevresinde hangi boşluk mesafeleri gereklidir?

İç mekan: üstte en az 10 cm, altta 40 cm, yanlarda 15 cm ve önde 5 cm. Dış mekan: invertörün önünde bir metre boşluk bırakın. Sıcak bölgelerde (yıllık ortalama ≥25°C), üstte ek 20 cm boşluk bırakın. Hava akışını asla engellemeyin.

Kırmızı ışıkla belirtilen bir hata nasıl çözülür?

Hata kodunu belirlemek için SetApp arayüzüne veya izleme platformuna bakın. DC ve AC bağlantılarını, şebeke gerilimi varlığını ve optimizatörlerin durumunu kontrol edin. İnvertörü DC ve AC gücünü kesip tekrar vererek yeniden başlatın (5 dakika bekleyin). Hata devam ederse SolarEdge teknik desteği ile iletişime geçin.

SolarEdge invertörü nasıl temizlenir?

Önce AC ve DC gücünü kesin. Dış kasayı temizlemek için yumuşak ve kuru bir bez kullanın. Havalandırma ızgaraları için yumuşak fırçalı bir elektrikli süpürge kullanılabilir. Asla su, solvent veya aşındırıcı maddeler kullanmayın. Bağlantıları kontrol edin ve gerekirse vidaları sıkın.

AC bağlantısı için alüminyum teller kullanabilir miyim?

Evet, ancak yalnızca uygun bimetalik pabuçlarla. Bakır teller için kalaylı bakır pabuçlar kullanın. Pabuçların iyi kıvrıldığından ve ısıyla daralan yalıtımın uygulandığından emin olun. Önerilen sıkma torku DC bağlantılar için 9,5 N·m ve AC toprak için 12 N·m'dir.

SE66.6K invertörün garantisi nedir?

Bu üç fazlı invertör için SolarEdge standart garantisi 12 yıldır. Üretim ve malzeme hatalarını kapsar. Garanti uzatması satın alınabilir. Garantiyi korumak için satın alma belgesini saklayın ve cihazı talimatlara göre kurun.

KULLANIM KILAVUZU SE66.6KRW00IBPM4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın

İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

3

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm 5 cm Dış Mekan Boşluğu UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 10 cm 40 cm 40 cm 100.8 cm 116.8 cm 40 cm

solaredge

4

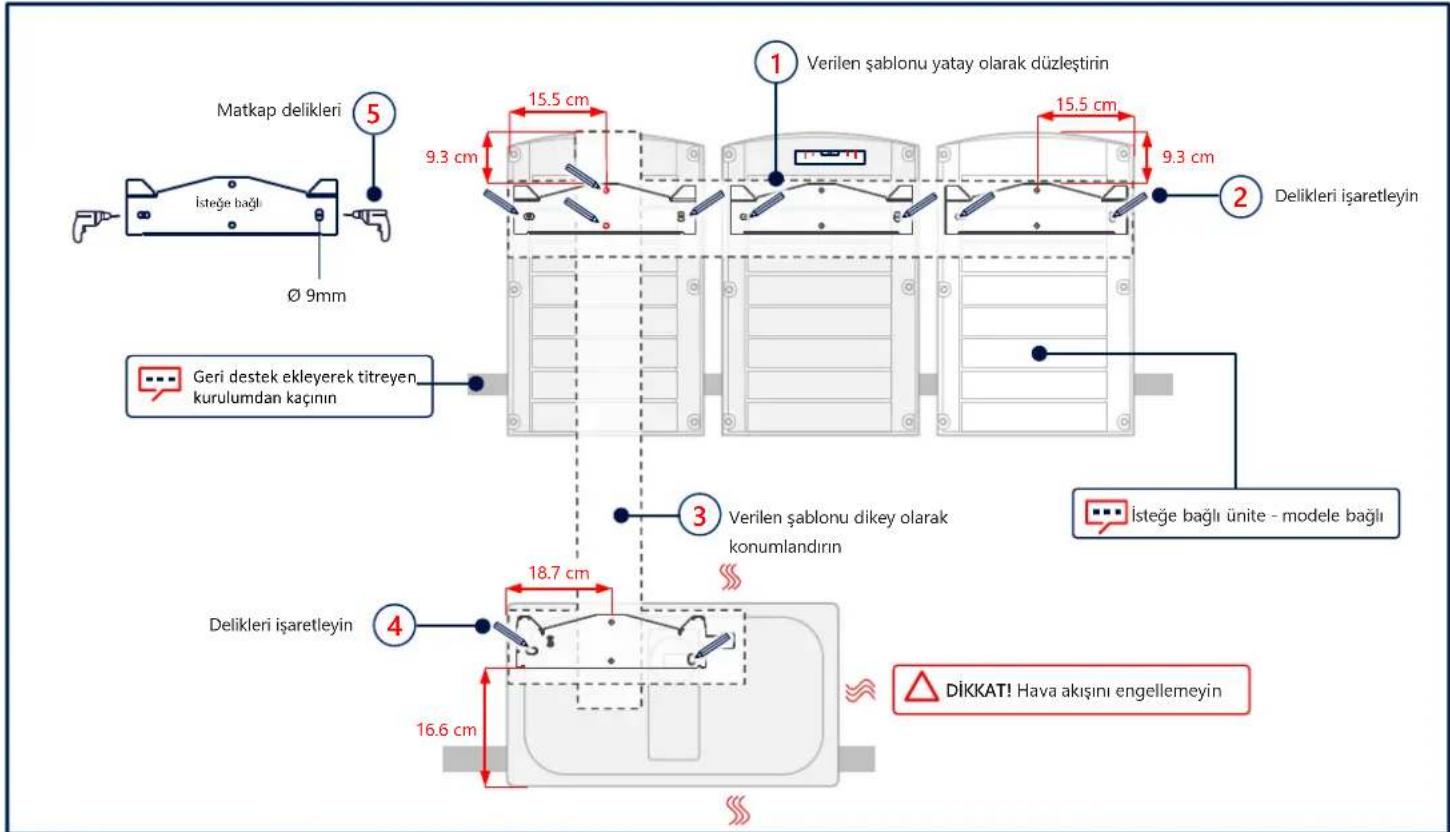

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

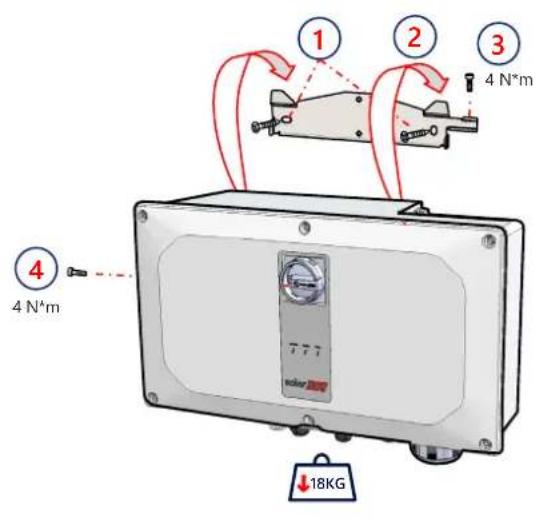

Ünitelerin Montajı

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

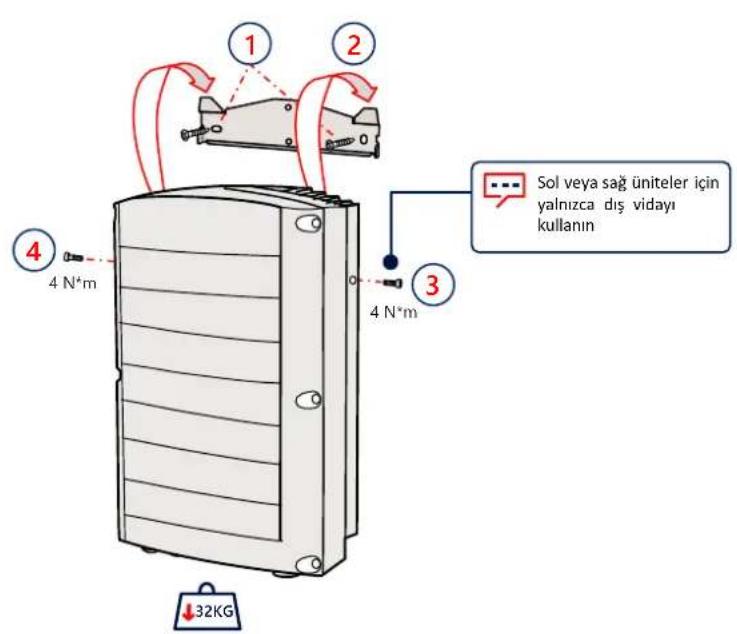

1 2 3 4 4 N*m 4 N*m Sol veya sağ üniteler için yalnızca dış vidayı kullanın ↓32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İsleyla daralma yalıtımı Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V PE Kablo 15 N*m Max 70 mm² 10 -11 mm Şasi Zemin Sarı/Yeşil

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift bükümlü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında Başlat

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

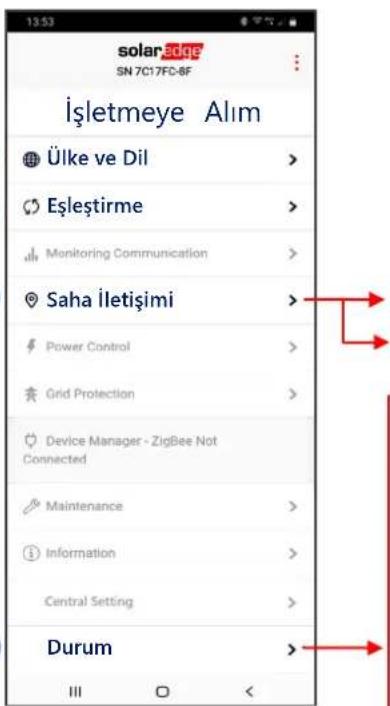

solarEdge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

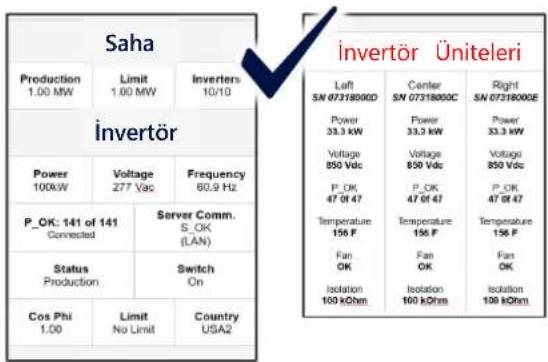

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
