SE66.6KRW00IBPM4 - Elektrische omvormer SolarEdge - Gratis gebruiksaanwijzing en handleiding

Producttype	Driefasige elektrische omvormer
Merk	SolarEdge
Model	SE66.6KRW00IBPM4
Technologie	Synergy (modulaire omvormer)
Nominaal vermogen	66,6 kW
Aantal fasen	Driefasig
Maximale DC-ingangsspanning	1000 V
AC-uitgangsspanning	400 V (3 fasen + N + PE)
Uitgangsfrequentie	50/60 Hz
Gewicht (hoofdeenheid)	Ongeveer 32 kg
Afmetingen (B × H × D)	Ongeveer 1000 × 700 × 300 mm
Beschermingsgraad	IP65 (buitengebruik)
Temperatuurbereik	-40 °C tot +60 °C
Connectiviteit	Ethernet, RS485, Wi-Fi (optioneel), mobiele modem (optioneel)
Weergave	LED-indicatoren: voeding (groen), communicatie (blauw), fout (rood)
Installatie	Muurmontage, binnen of buiten met vrije ruimte
Veiligheid	DC-schakelaar, overspanningsbeveiliging, functionele aarding
Gebruik	Fotovoltaïsche systemen met SolarEdge power optimizers
Garantie	12 jaar (standaard SolarEdge)
Onderhoud	Reiniging van ventilatieroosters, controle van verbindingen
Inbegrepen accessoires	Aansluitkabels, snelle installatiegids

Veelgestelde vragen - SE66.6KRW00IBPM4 SolarEdge

Hoe installeer ik de SolarEdge SE66.6K omvormer?

De installatie moet door een professional worden uitgevoerd. Bevestig de omvormer aan de muur met behulp van de meegeleverde sjabloon, met inachtneming van de vrije ruimtes (≥10 cm boven, ≥40 cm onder, ≥15 cm rechts/links, ≥5 cm voor). Sluit eerst de DC-kabels van de optimizers aan, dan de AC-kabel en de aarde. Gebruik SolarEdge SetApp voor de inbedrijfstelling.

Wat betekenen de LED-indicatoren op de omvormer?

Het groene lampje betekent dat het systeem elektriciteit produceert. Het blauwe lampje geeft aan dat de omvormer communiceert met het bewakingsplatform. Het rode lampje duidt op een systeemfout. Als de voedings-LED (groen) brandt maar er geen productie is, staat de omvormer onder spanning maar produceert hij niet (bijv. wachtend op zoncondities).

Hoe sluit ik PV-stringen aan op deze omvormer?

Sluit elke PV-string aan op de DC-ingangen van de overeenkomstige Synergy-eenheid (links, midden, rechts). Let op de polariteit (DC+, DC-). Gebruik voor meer dan 3 strings per eenheid zekeringen van 25 A. Bij aluminiumdraden alleen bimetaalkabelschoenen gebruiken; bij koper, vertinde koperen kabelschoenen.

Hoe voer ik de inbedrijfstelling uit met SolarEdge SetApp?

Download de SolarEdge SetApp op uw smartphone. Zet de DC-schakelaar op AAN. Maak verbinding met de omvormer via Wi-Fi of Ethernet (of USB-C voor een voorinbedrijfstelling). Volg de stappen: landkeuze, koppelen van optimizers, configuratie van communicatie en vermogenslimieten.

Hoe sluit ik meerdere omvormers aan via RS485?

Gebruik de COMM 2-poort van elke omvormer. Sluit een afgeschermde twisted pair-kabel met 3 draden aan (G, A+, B-). Configureer de eerste omvormer als master (SW1 in positie ↑) en de volgende als slave (SW1 in positie ↓). De lijnafsluiting is automatisch.

Welke vrije ruimtes zijn nodig rond de omvormer?

Binnen: minimaal 10 cm boven, 40 cm onder, 15 cm aan de zijkanten en 5 cm ervoor. Buiten: houd een meter voor de omvormer vrij. In warme gebieden (jaargemiddelde ≥25°C) voorzie extra 20 cm boven. Blokkeer nooit de luchtstroom.

Hoe los ik een fout op die wordt aangegeven door het rode lampje?

Raadpleeg de SetApp-interface of het bewakingsplatform om de foutcode te identificeren. Controleer de DC- en AC-verbindingen, de netspanning en de status van de optimizers. Herstart de omvormer door de DC- en AC-voeding uit en weer aan te zetten (wacht 5 minuten). Als de fout aanhoudt, neem contact op met de technische ondersteuning van SolarEdge.

Hoe reinig ik de SolarEdge omvormer?

Koppel eerst de AC- en DC-voeding los. Gebruik een zachte, droge doek om de buitenbehuizing schoon te maken. Voor ventilatieroosters kan een stofzuiger met zachte borstel worden gebruikt. Gebruik nooit water, oplosmiddelen of schurende middelen. Controleer de verbindingen en draai de schroeven indien nodig aan.

Kan ik aluminiumdraden gebruiken voor de AC-aansluiting?

Ja, maar alleen met geschikte bimetaalkabelschoenen. Gebruik voor koperdraden vertinde koperen kabelschoenen. Zorg ervoor dat de kabelschoenen goed zijn gekrompen en dat de krimpkous is aangebracht. Het aanbevolen aandraaimoment is 9,5 N·m voor DC-verbindingen en 12 N·m voor AC-aarde.

Wat is de garantie van de SE66.6K omvormer?

De standaard SolarEdge-garantie voor deze driefasige omvormer is 12 jaar. Deze dekt fabricage- en materiaalfouten. Er kan een garantieverlenging worden afgesloten. Bewaar het aankoopbewijs en installeer het apparaat volgens de instructies om de garantie te behouden.

GEBRUIKSAANWIJZING SE66.6KRW00IBPM4 SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

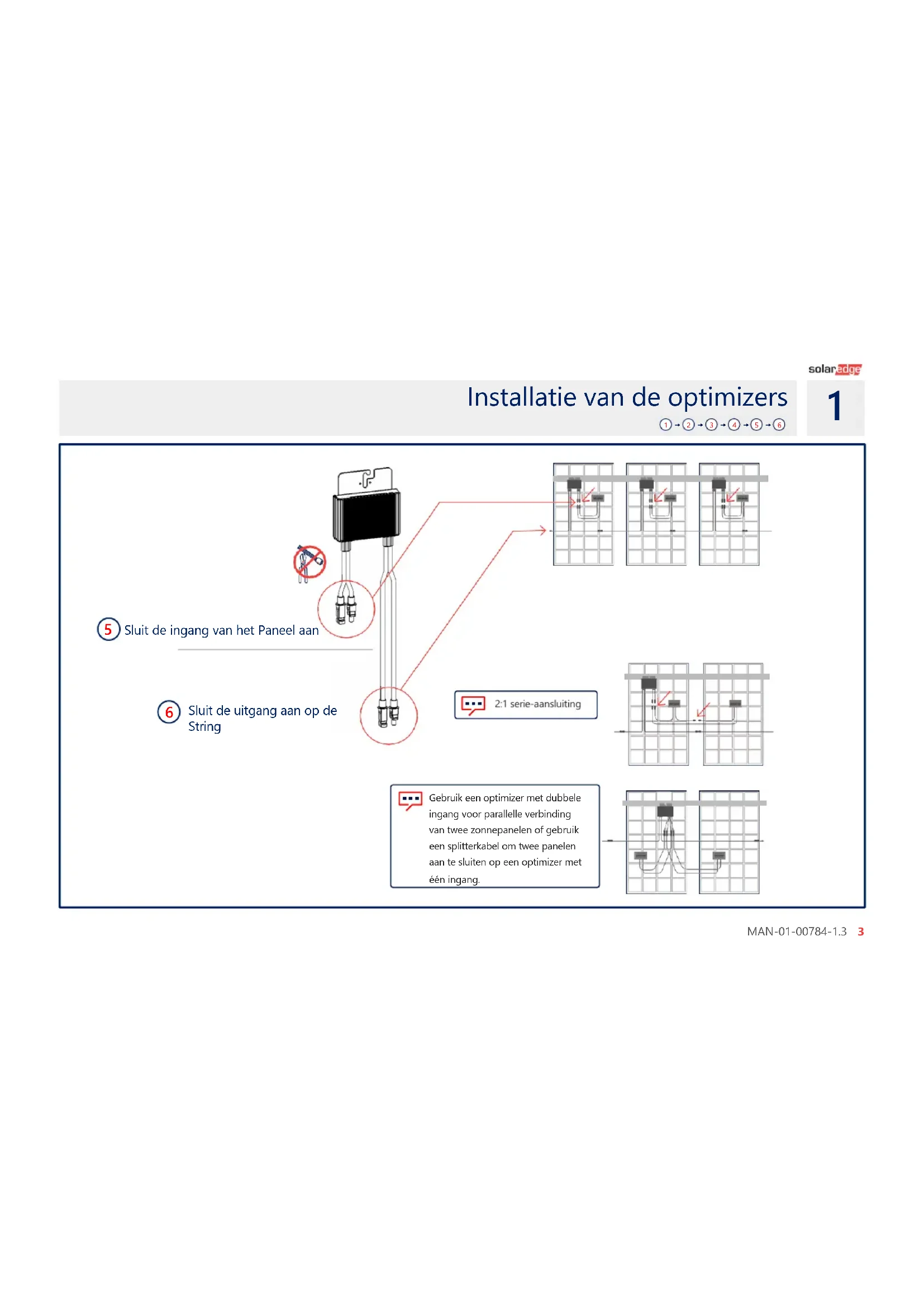

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

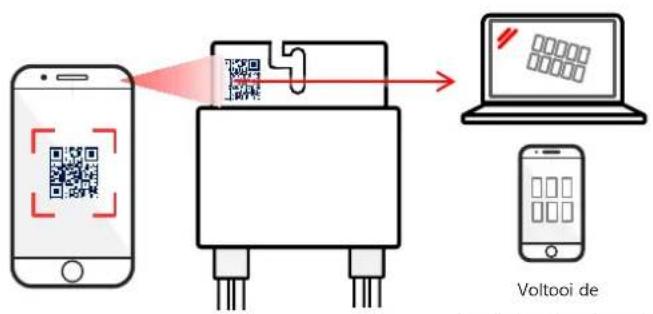

Scan de QR-code met de Mapper

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

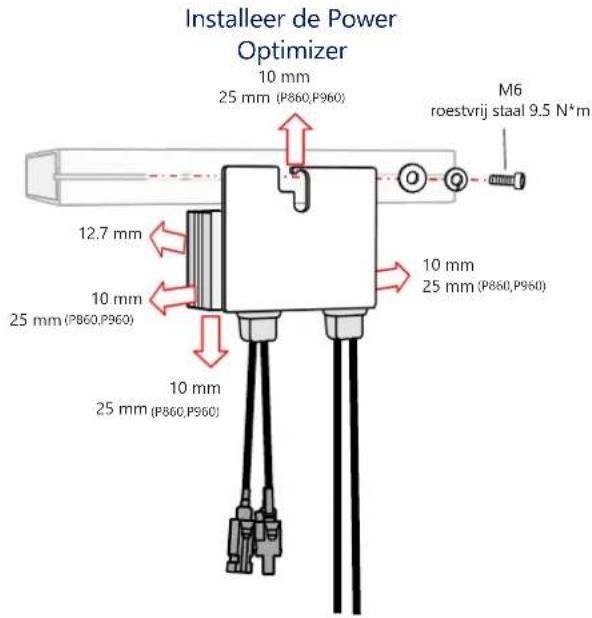

Installeer de Power Optimizer 10 mm 25 mm (P860,P960) M6 roestvrij staal 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installatie van de optimizers

1→2→3→4→5→6

solaredge

solar edge

2

De PV-opstelling aansluiten

Controleer de polariteit van de opstelling. Controleer 1±0,1V per optimizer Voorbeeld: 8 optimizers = ~8V

Handhaven vrije ruimte

solaredge

Vrije ruimte binnenshuis Vrije ruimte buitenshuis 10 cm 40 cm 15 cm 5 cm 20cm wanneer de gemiddelde jaarlijks maximumtemperatuur gelijk aan of hoger dan 25°C WAARSCHUWING! De ruimte vóór de omvormer moet ten minste één meter vrij worden gehouden LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd Horizontale installatie Meer dan 10° aanhouden 100.8 cm 40 cm 116.8 cm 40 cm Op metalen achterwand Op gaashekwug tegen rug

solaredge

4

Markeren & boren van gaten

Boor gaten 5 Ø 9mm 15.5 cm 9.3 cm Plaats het meegeleverde sjabloon horizontaal waterpas 15.5 cm 9.3 cm 2 Markeer gaten Voorkom wankele installatie door ondersteuning aan de achterkant toe te voegen 3 Plaats het meegeleverde sjabloon verticaal waterpas 4 18.7 cm 16.6 cm Optionele unit - afhankelijk van het model Markeer gaten LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

De units monteren

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Voor linkse of rechtse units, gebruik alleen de buitenste schroef 4 N*m 3 4 N*m 32KG

solaredge

6

Sluit de kabels aan conform de labels 1 2 3 LET OP! Zorg ervoor dat de luchtstroom niet wordt geblokkeerd

Kappen verwijderen

solaredge

7

solaredge

8

PV-strings verbinden

Synergie Units Links Midden Rechts Houd ongebruikte connectoren afgedekt. Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

PV-strings aansluiten via één DC-ingang

solaredge

8

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Max breedte 25mm Ø6 mm Max dikte 6mm Krimpkous isolatie Max 50 mm² 12 - 20 mm

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

Rechts 5.7 N*m Links Midden Rechts DC+ DC- Belangrijk: Bij installatie van een systeem met meer dan 3 strings per één Synergie Unit (rechtstreeks of via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt. Combiner Box

solar edge

9

AC en beschermende aarde aansluiten (PE)

De omvormer ondersteunt ofwel een 4-draads- + PE of een 3-draads- + PE Overstroombeveiliging voor de AC-uitgang moet door anderen worden geleverd, zie handleiding voor richtlijnen 6 5 4 3 2 L1 L2 L3 N 21 N*m 1 Bruin Zwart Grijs Blauw SIuit eerst de aarding aan OF 12 N*m Geel/Groen AC 9 N*m Optionele PE kabel 30 - 50 mm Max: 120 mm² Max breedte 33mm Ø 10 mm Max dikte 7mm Krimpkous isolatie Max 120 mm² Aardkabel 15 N*m Max 70 mm² 10 -11 mm Bij gebruik van gevlochten draad is het gebruik van een adereindhuls ter beoordeling van de installateur. LET OP! • Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen • Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen Alleen ééngats compressie-kabelschoen van standaard doorsnede, 600V

LAN-communicatie

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-verbinding van meerdere omvormers

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ S- G A- E- G A+ S- RS485-1 CAT6, 3-aderige afgeschermde getwiste kabel (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- 4

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

⑤ ↓ ② 3 5.5 N*m ① ④

Kappen monteren

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W uitgangspoort , USB-C Power Delivery (PD): 20V 3A (niet meegeleverd) Afdekkap connector indien niet in gebruik Start

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

De Leider-omvormer in bedrijf stellen

1
2
3

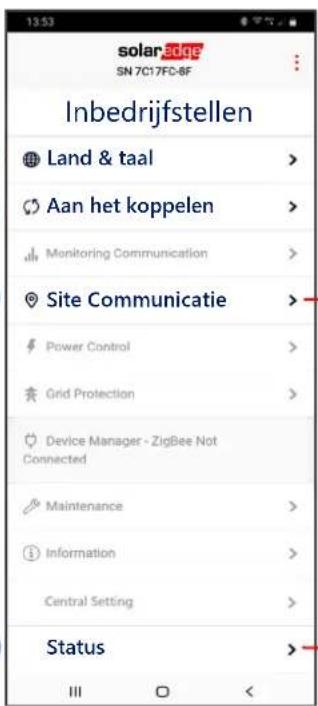

solaredge SN 7C17FD-8F Inbedrijfstellen Land & taal > Aan het koppelen > Monitoring Communication > Site Communicatie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren

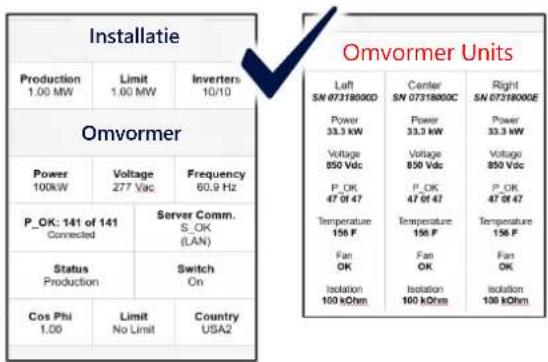

Installatie Production 1.00 MW Limit 1.00 MW Inverters 10/10 Omvormer Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

4

LED-indicaties

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.
