SE90KSYNERGYSET - Elektrische omvormer SolarEdge - Gratis gebruiksaanwijzing en handleiding

Producttype	Driefasige elektrische omvormer met Synergy-technologie
Merk	SolarEdge
Model	SE90KSYNERGYSET
Toepassing	Residentiële en commerciële fotovoltaïsche installaties
Ingangsvoeding	Gelijkspanning (DC) van zonnepanelen via vermogensoptimizers
Uitgangsvoeding	Driefasige wisselspanning (AC)
Nominaal vermogen	90 kW
Technologie	Synergy: modulair ontwerp voor eenvoudig onderhoud
Communicatie	LAN, RS485, Wi-Fi (optioneel), mobiel netwerk (optioneel)
Connectiviteit	Compatibel met het SolarEdge monitoringplatform
Installatie	Wand- of rekbevestiging, vrije ruimte vereist voor ventilatie
Onderhoud en reiniging	Reinig de ventilatieroosters met een zachte doek; controleer periodiek de aansluitingen
Veiligheid	Overstroombeveiliging, DC-veiligheidsschakelaar, aardingsverplichting
Bescherming	Beschermingsgraad IP65 (schatting)
Bedrijfstemperatuur	-25°C tot +60°C (schatting)
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij de after-sales service van SolarEdge
Algemene informatie	Handleiding beschikbaar in meerdere talen; software-update via SetApp
Indicatielampjes	Groen (productie), Blauw (communicatie), Rood (fout)

Veelgestelde vragen - SE90KSYNERGYSET SolarEdge

Wat is het vermogen van de SolarEdge SE90KSYNERGYSET omvormer?

De omvormer heeft een nominaal vermogen van 90 kW in driefasige wisselspanning.

Hoe installeer ik de SolarEdge SE90KSYNERGYSET omvormer?

De installatie moet door een professional worden uitgevoerd. Volg de stappen in de handleiding: bevestig de beugels, sluit de DC- en AC-kabels aan, verbind de communicatie en voer de inbedrijfstelling uit via de SetApp-app.

Wat zijn de indicatielampjes en hun betekenis?

Het groene lampje geeft aan dat het systeem elektriciteit produceert. Het blauwe betekent dat het communiceert met het monitoringplatform. Het rode duidt op een systeemfout.

Hoe verbind ik de omvormer met het monitoringplatform?

Gebruik de LAN-, RS485- of Wi-Fi-verbinding (optioneel) om te communiceren met het SolarEdge-platform. Volg de instructies in de communicatiehandleiding.

Kan de omvormer zonder batterij werken?

Ja, de omvormer is ontworpen om te werken met zonnepanelen en vermogensoptimizers. De batterij is optioneel en wordt aangesloten via de speciale poort.

Wat is de veiligheidsprocedure vóór de installatie?

Voordat u ingrijpt, schakelt u de AC- en DC-voeding uit. Wacht 5 minuten nadat u de schakelaars op UIT hebt gezet om de condensatoren te laten ontladen.

Hoe onderhoud ik de SolarEdge SE90KSYNERGYSET omvormer?

Reinig regelmatig de ventilatieroosters met een zachte, droge doek. Controleer de aansluitingen jaarlijks. Blokkeer de luchtstroom rond het apparaat niet.

Wat te doen als het rode lampje brandt?

Het rode lampje duidt op een systeemfout. Start de omvormer opnieuw op nadat u de aansluitingen en instellingen hebt gecontroleerd. Als de fout aanhoudt, neem dan contact op met de technische ondersteuning van SolarEdge.

Welke kabels gebruiken voor de DC-aansluiting?

Gebruik koperen kabels met vertinde koperen kabelschoenen, of aluminium kabels alleen met bimetalen kabelschoenen. De maximale kabelbreedte is 25 mm.

Waar vind ik de volledige handleiding en updates?

De handleiding is gratis te downloaden op de website van SolarEdge of op platforms zoals notice-facile.com. Software-updates worden uitgevoerd via de SetApp-app.

GEBRUIKSAANWIJZING SE90KSYNERGYSET SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN:SExxK-xxxxIxxxx

Voor Europa, APAC en Zuid-Afrika

Versie 1.3

solar edge

Legenda

OPMERKING

Dit symbolism staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voor bijaan een dergelijkke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wonneer Niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voor bij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbol staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vrij这段时间

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vrij minuten

(Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrjke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installmenten onderhoud. Gebruik van deze apparatuur op een wijze die Niet in dit document door SolarEdge worden gespecifieerd, kan afbreuk doe aan de bescherming die door deze apparatuur worden geboden.

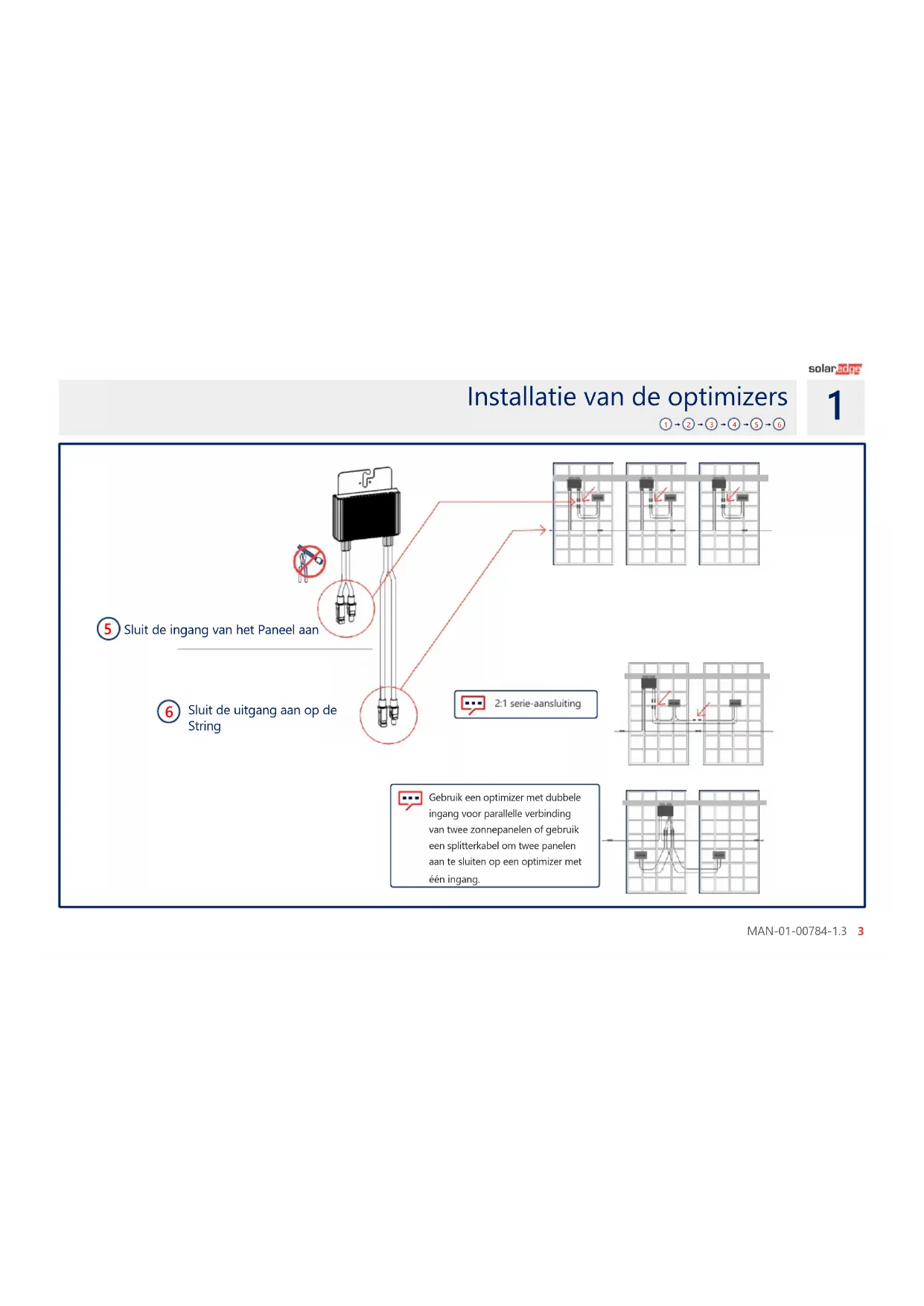

Installatie van de optimizers

①→②→③→④→⑤→⑥

solar edge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

(2)

Download SolarEdge Mapper om Power Optimizers in kaart te brengen

solar edge

1

Installatie van de optimizers

3

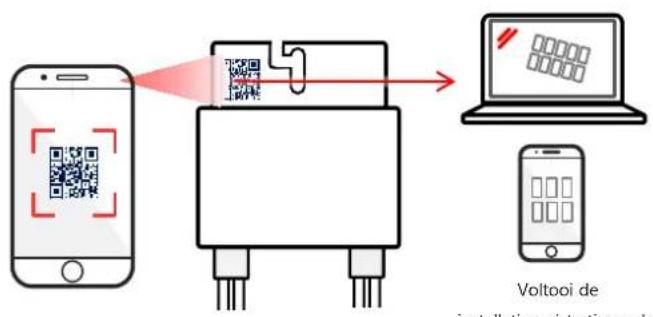

Scan de QR-code met de Mapper

4

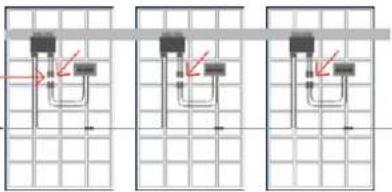

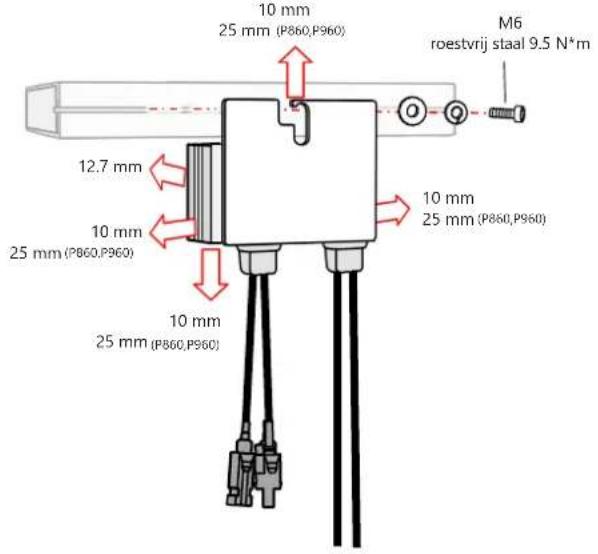

Installer de Power Optimizer

Installatie van de optimizers

① ② ③ ④ ⑤ ⑥

solar 2017

1

Sluit de ingang van het Panel aan

Sluit de uitgang aan op de String

2:1 série-aansluiting

Gebruik een optimizer met dubbele ingang voor parallelle verbinding van twee zonnepanelen of gebruik een splitterkabel om twee panelen aan te sluiten op een optimizer met een ingang.

solar edge

2

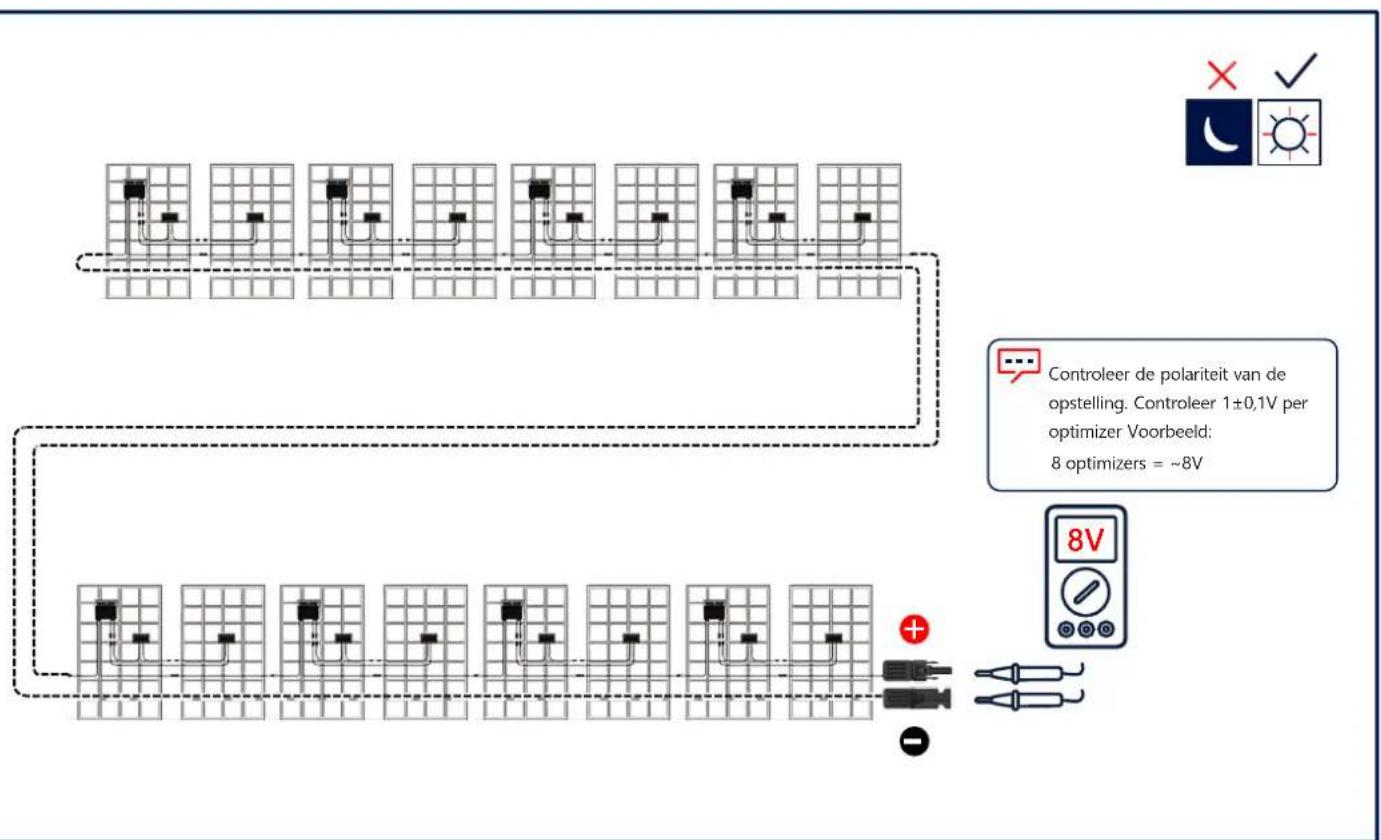

De PV-opstelling aansluten

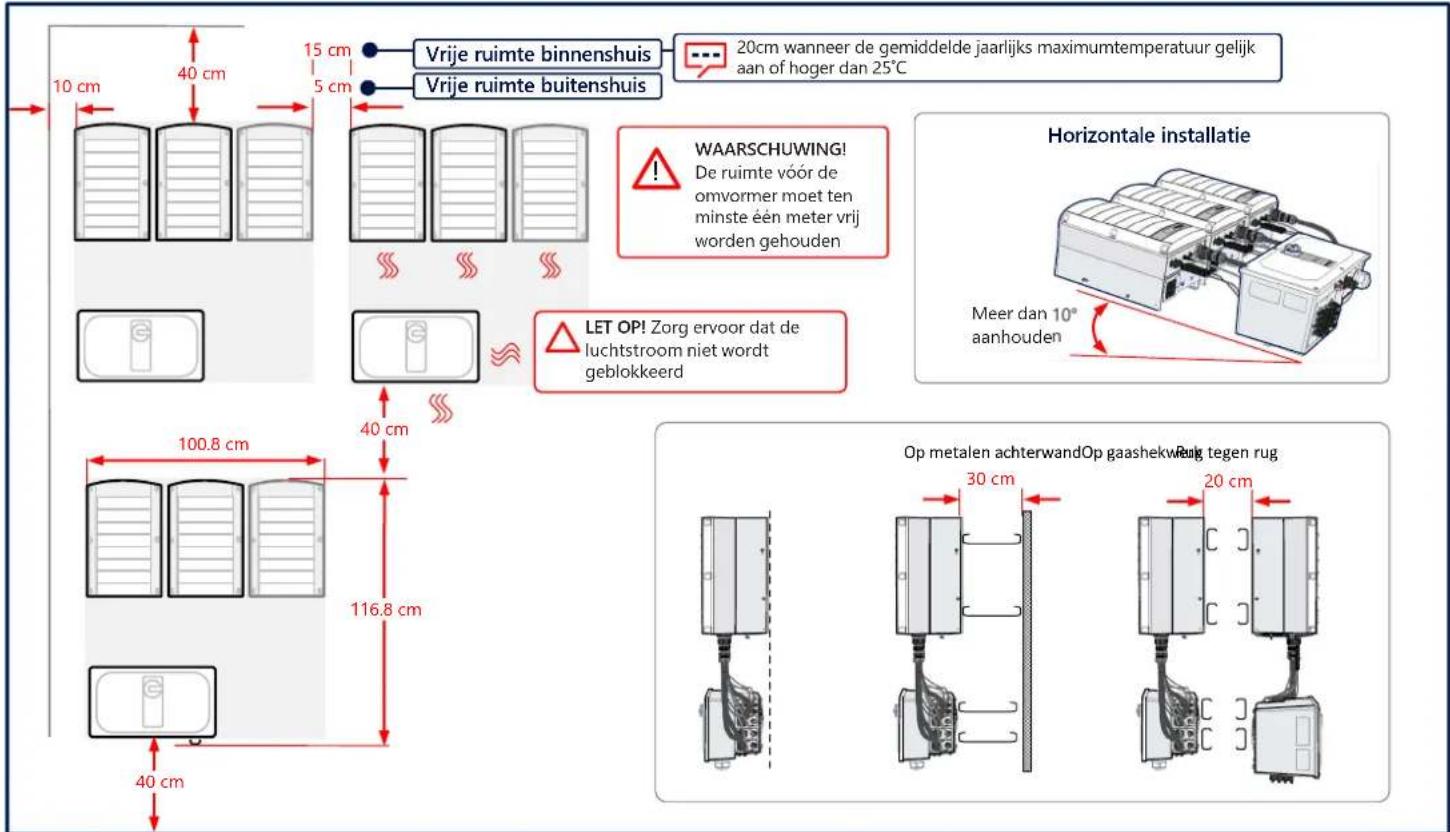

Handhaven vrije ruimte

solar edge

3

solar 2017

4

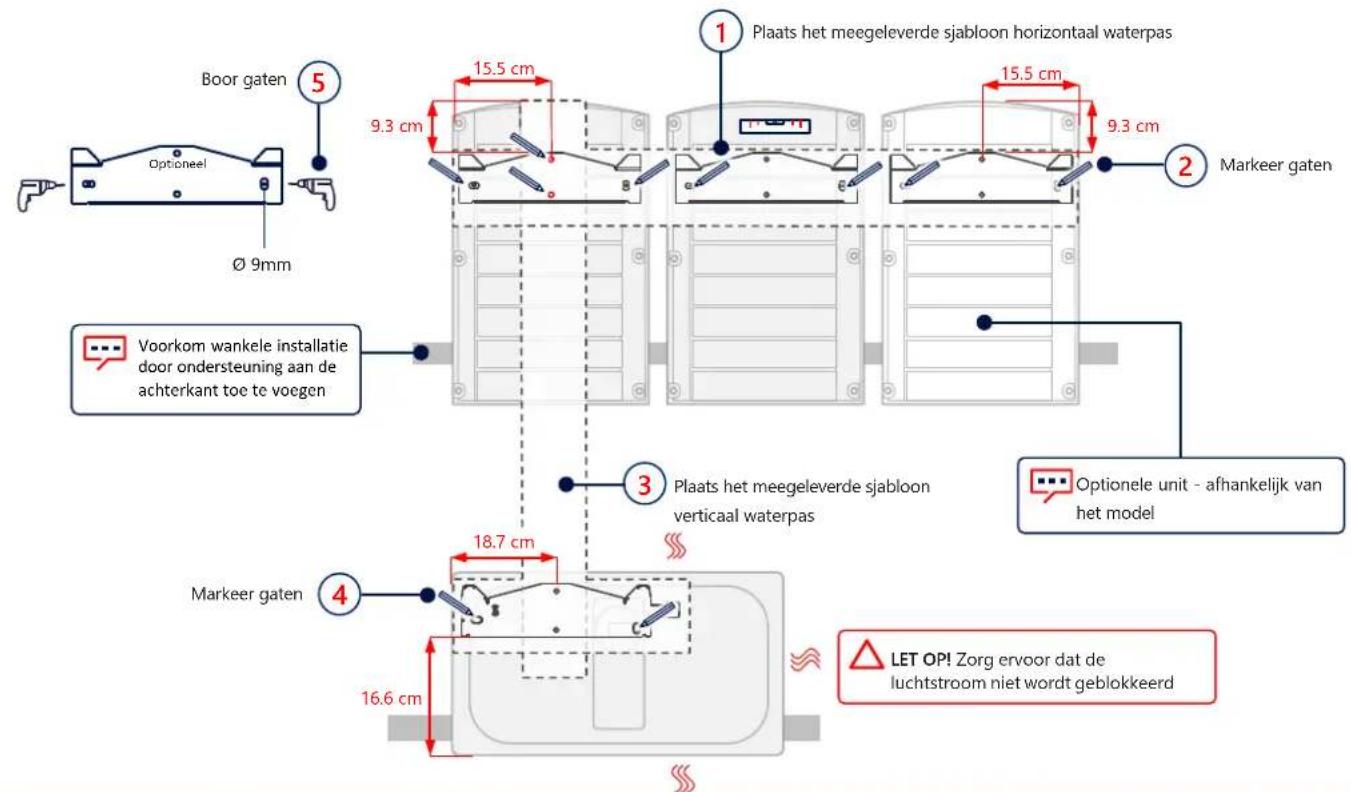

Markeren & boren van gaten

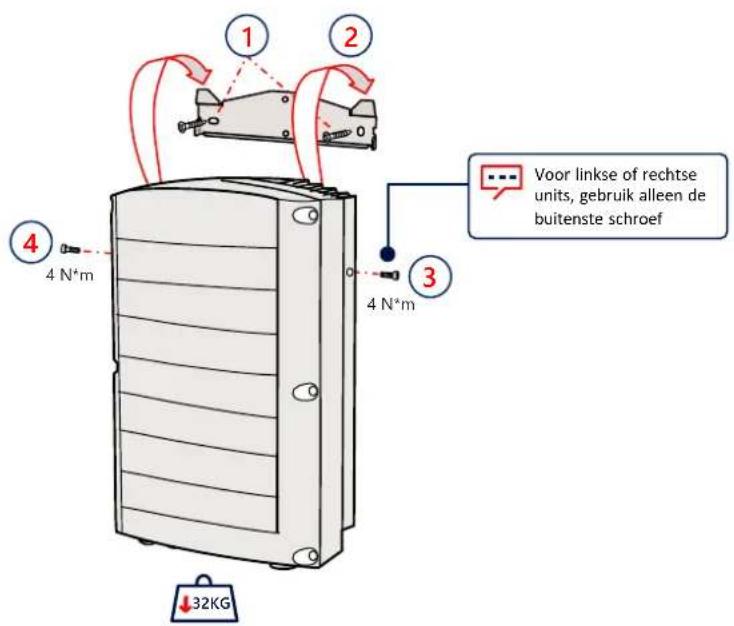

De units monteren

solar200

5

solar edge

6

PV-strings aansluiten via één DC-ingang

solar 2017

8

A LET OPI

LET OPI!

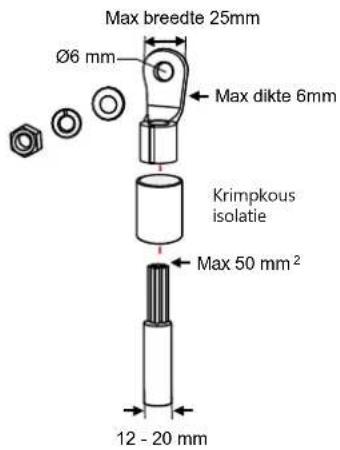

- Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
- Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereeffening) van zonnepaneeelframes en montagematerialiaal van de PV- opstelling is aanvaardbaar

Synergie Units

Links Midden Rechts

5.7 N*m

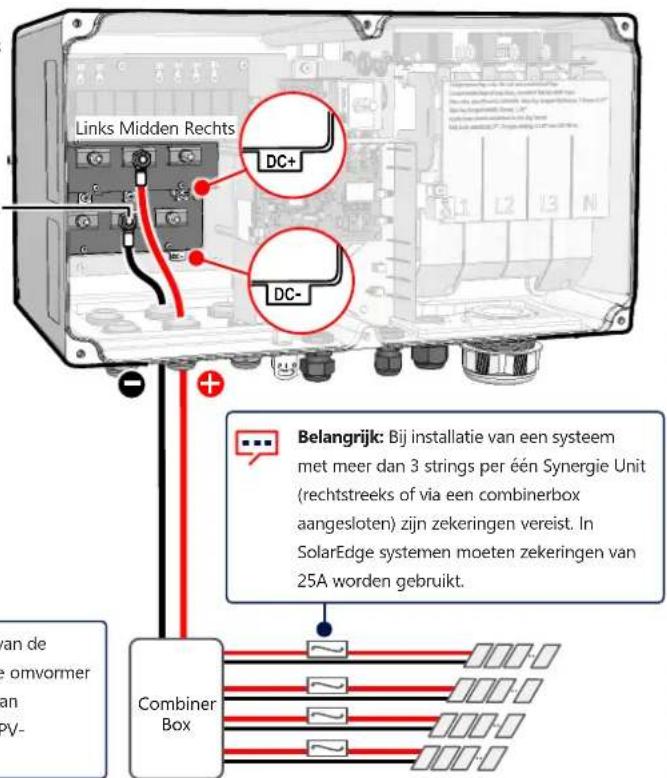

Belangrijk: Bij installmente van een systemd meteer dan 3 strings per een Synergie Unit (rechtstreefof via een combinerbox aangesloten) zijn zekeringen vereist. In SolarEdge systemen moeten zekeringen van 25A worden gebruikt.

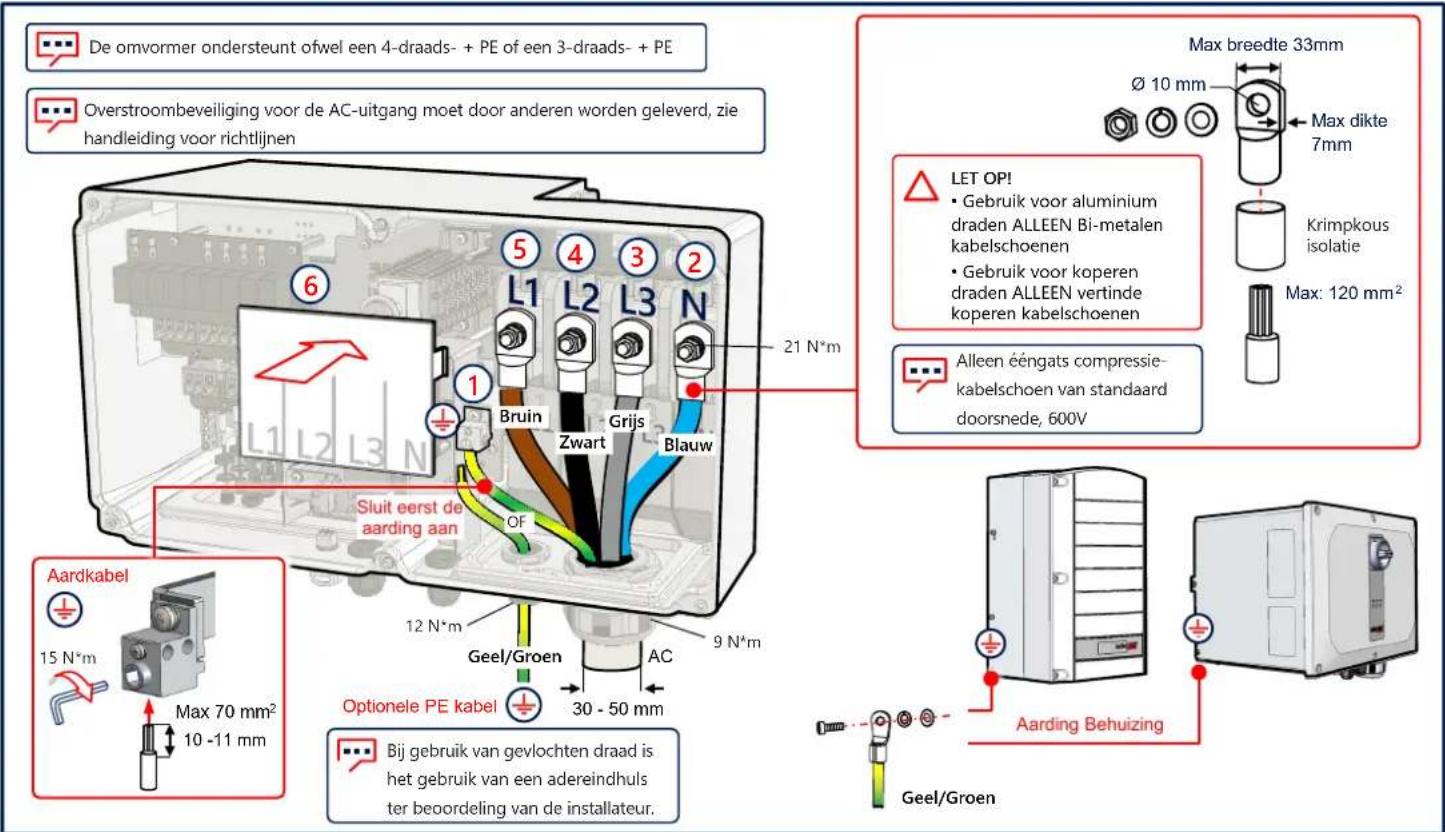

AC en beschermende aarde aansluiten (PE)

LAN-communicatie

solar 2017

10

solar

11

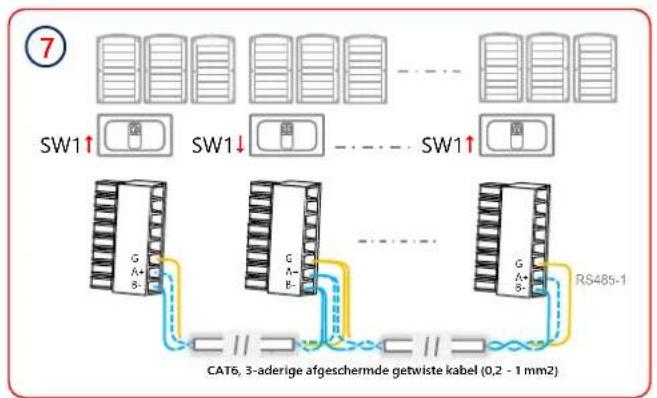

RS485-verbinding van meerdere omvormers

Wi-Fi Communicatie aansluiten (optioneel)

solar 2017

12

solar edge

13

GSM-communicatie aansluiten (optioneel)

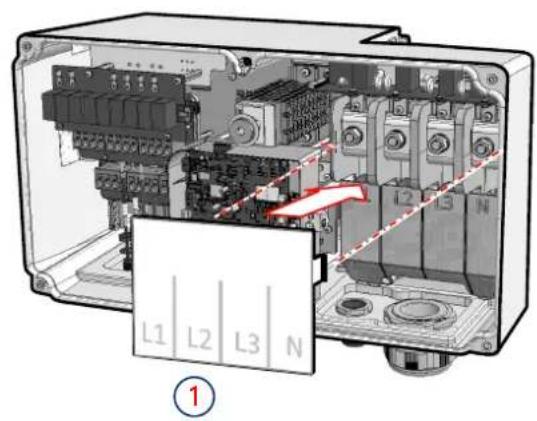

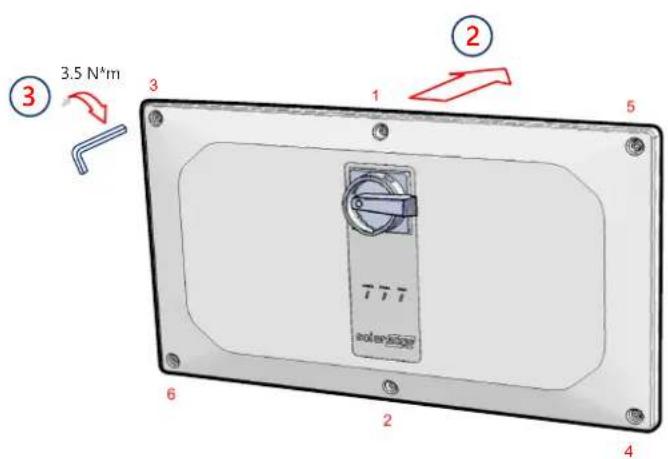

Kappen monteren

solar 2017

14

Pre-inbedrijfstelling wonneer AC-voeding nicht is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

Powerbank: 60W
uitgangspoort, USB-C
Power Delivery (PD): 20V 3A
(niet meegeleverd)

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar2014

17

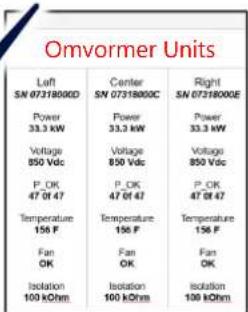

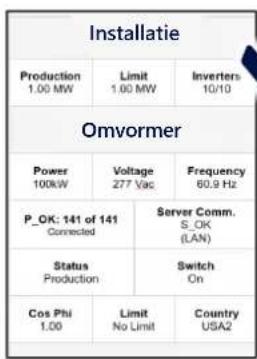

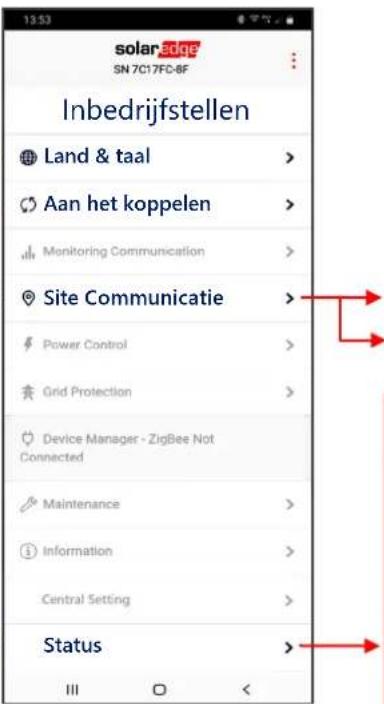

De Leider-omvormer in bedrijf stellen

RS485-1 Protocol SolarEdge SolarEdge Leider RS485-1 Volger detectoren

LED-indications

solar edge

18

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energia

AC is aangesloten, maar het systeme producesiert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehonden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehonden. Maart 2021.

solaredge
