SE90KSYNERGYSET - Onduleur électrique SolarEdge - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique triphasé avec technologie Synergy
Marque	SolarEdge
Modèle	SE90KSYNERGYSET
Application	Installations photovoltaïques résidentielles et commerciales
Alimentation d'entrée	Courant continu (DC) provenant de panneaux solaires via optimiseurs de puissance
Alimentation de sortie	Courant alternatif (AC) triphasé
Puissance nominale	90 kW
Technologie	Synergy : conception modulaire pour une maintenance simplifiée
Communication	LAN, RS485, Wi-Fi (optionnel), réseau mobile (optionnel)
Connectivité	Compatible avec la plateforme de supervision SolarEdge
Installation	Montage mural ou sur rack, espace libre requis pour la ventilation
Entretien et nettoyage	Nettoyer les grilles d'aération avec un chiffon doux ; vérifier les connexions périodiquement
Sécurité	Protection contre les surintensités, interrupteur de sécurité DC, mise à la terre obligatoire
Protection	Indice de protection IP65 (estimation)
Température de fonctionnement	-25°C à +60°C (estimation)
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente SolarEdge
Informations générales	Notice disponible en plusieurs langues ; mise à jour du logiciel via SetApp
Voyants lumineux	Vert (production), Bleu (communication), Rouge (erreur)

FOIRE AUX QUESTIONS - SE90KSYNERGYSET SolarEdge

Quelle est la puissance de l'onduleur SolarEdge SE90KSYNERGYSET ?

L'onduleur a une puissance nominale de 90 kW en courant alternatif triphasé.

Comment installer l'onduleur SolarEdge SE90KSYNERGYSET ?

L'installation doit être réalisée par un professionnel. Suivez les étapes du guide : fixer les supports, brancher les câbles DC et AC, connecter la communication, et effectuer la mise en service via l'application SetApp.

Quels sont les voyants lumineux et leur signification ?

Le voyant vert indique que le système produit de l'électricité. Le bleu signifie qu'il est en communication avec la plateforme de supervision. Le rouge signale une erreur système.

Comment connecter l'onduleur à la plateforme de supervision ?

Utilisez la connexion LAN, RS485 ou Wi-Fi (optionnel) pour communiquer avec la plateforme SolarEdge. Suivez les instructions dans le guide de communication.

L'onduleur peut-il fonctionner sans batterie ?

Oui, l'onduleur est conçu pour fonctionner avec des panneaux solaires et des optimiseurs de puissance. La batterie est optionnelle et se connecte via le port dédié.

Quelle est la procédure de sécurité avant l'installation ?

Avant toute intervention, débranchez l'alimentation AC et DC. Attendez 5 minutes après avoir mis les interrupteurs sur OFF pour permettre la décharge des condensateurs.

Comment entretenir l'onduleur SolarEdge SE90KSYNERGYSET ?

Nettoyez régulièrement les grilles d'aération avec un chiffon doux et sec. Vérifiez les connexions tous les ans. Ne bloquez pas le flux d'air autour de l'appareil.

Que faire si le voyant rouge s'allume ?

Le voyant rouge indique une erreur système. Redémarrez l'onduleur après avoir vérifié les branchements et les paramètres. Si l'erreur persiste, contactez le support technique SolarEdge.

Quels câbles utiliser pour le raccordement DC ?

Utilisez des câbles en cuivre avec des cosses en cuivre étamé, ou des câbles en aluminium avec des cosses bimétalliques uniquement. La largeur maximale des câbles est de 25 mm.

Où trouver la notice complète et les mises à jour ?

La notice est disponible en téléchargement gratuit sur le site de SolarEdge ou sur des plateformes comme notice-facile.com. Les mises à jour logicielles se font via l'application SetApp.

MODE D'EMPLOI SE90KSYNERGYSET SolarEdge

Onduleur triphase avec technologie Synergy

Guide d'installation rapide

PN:SExxK-xxxxIxxxx

Pour l'Europe, la région Asie Pacifique et l'Afrique du Sud

Version 1.3

solar edge

Legende

REMARQUE

Ce symbole indique que les informations ont pour but d'aider l'utilisateur à optimiser son'utilisation du produit.

ATTENTION!

Indique un danger. Ce symbole attire l'attention sur une Procedure qui, si elle n'est pas correctement effectue ou respectee, peut entrainer des dommages ou la destruction du produit. Ne passez pas au-delà d'un signe d'attention jusqu'à ce que les conditions indiquées soient pleinement comprises et respectees.

AVERTISSEMENT!

Indique un danger. Ce symbole attire l'attention sur une procédure qui, si elle n'est pas correctement effectue ou respectée, peut entraîner des blessures ou le décès. Ne poursuivez pas au-delà d'une note d'advertissement tant que les conditions indiquées ne sont pas pleinement comprises et respectées.

Ne coupez pas les connecteurs du cable

Ce symbole apparait aux points de mise à la terre sur l'équipement et dans les manuels SolarEdge.

Mettez l'interrupteur CA de la carte de circuit principale sur ON/OFF et attendez 5 minutes

Mettez l'interrupteur de sécurité CC du Synergy Manager sur ON/OFF et attendez 5 minutes (Applicable uniquement aux modeles équipés d'un interrupteur de sécurité DC)

CONSERVEZ CES INSTRUCTIONS - Ce manuel contient des instructions importantes pour l'Onduleur triphase qui doivent être respectées pendant l'installation et la maintenance. L'utilisation de cet équipement d'une manière non spécifique dans ce document par SolarEdge peut ALTERER la protection fournie par cet équipement.

Installation des optimiseurs

①→②→③→④→⑤→⑥

solar edge

1

(1)

Utiliser SolarEdge Designer pour concevoir des systèmes SE https://designer.solaredge.com

2

Télécharger SolarEdge Mapper pour cartographier des optimiseurs de puissance

GETION Google Play

App Store

solar edge

1

Installation des optimiseurs

3

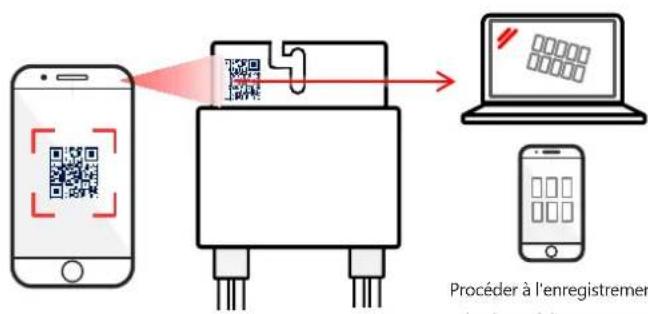

Scanner le QR Code avec Mapper

Proceder à l'enregistrement du site et à l'agencement physique sur la plateforme de supervision

(4)

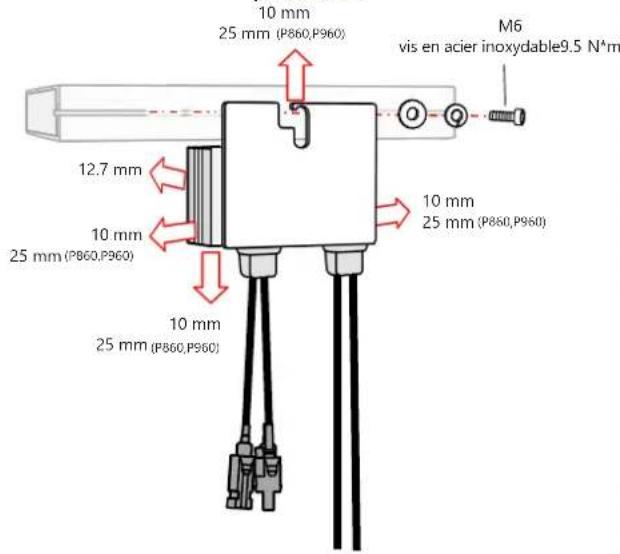

Installer optimiseur de puissance

Installation des optimiseurs

① ② ③ ④ ⑤ ⑥

solar 2017

1

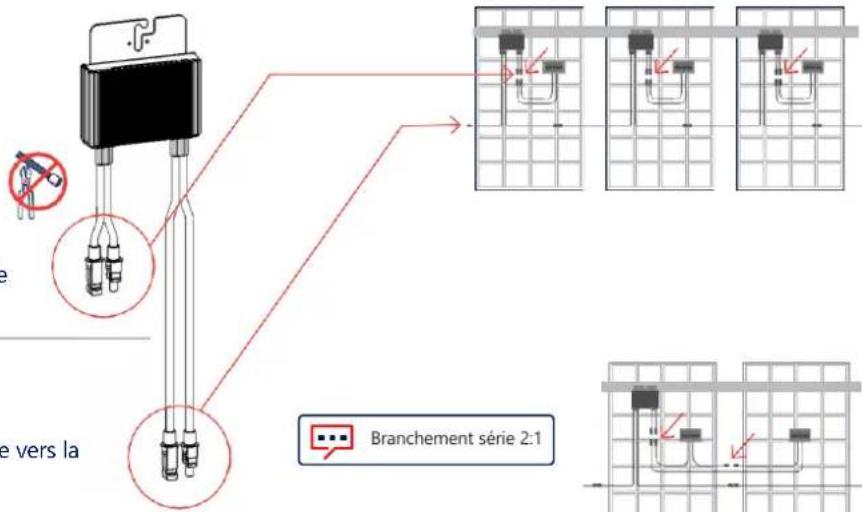

Connector l'entrée depuis le module

Connector la sortie vers la chaine

Utilisez un optimateur à double entrée (P800p) pour brancher deux PV en parallèle ou utilisez un cable de déivation pour brancher deux PV à un optimateur à entrée simple.

solar edge

2

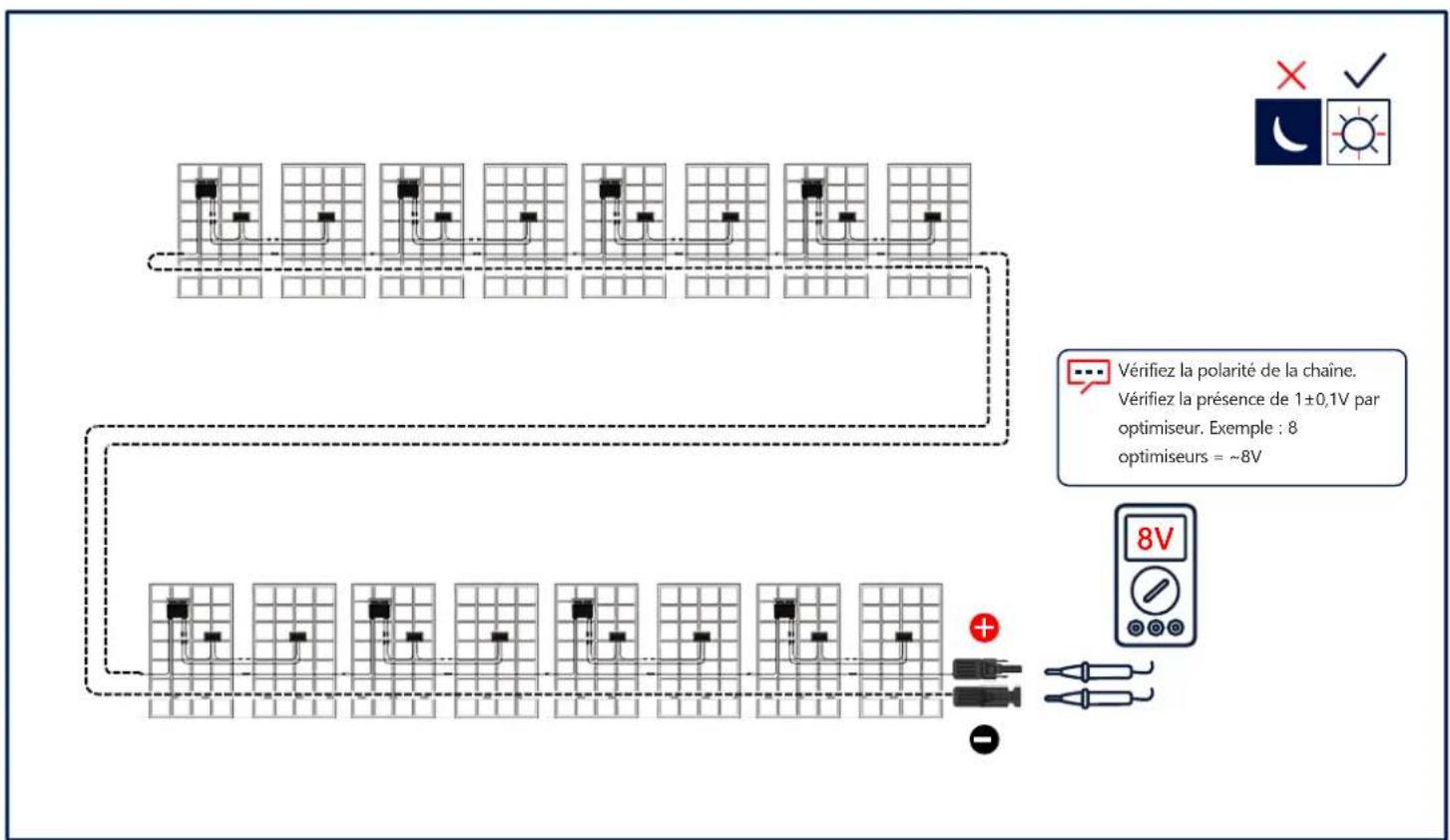

Branchement de la chaine de PV

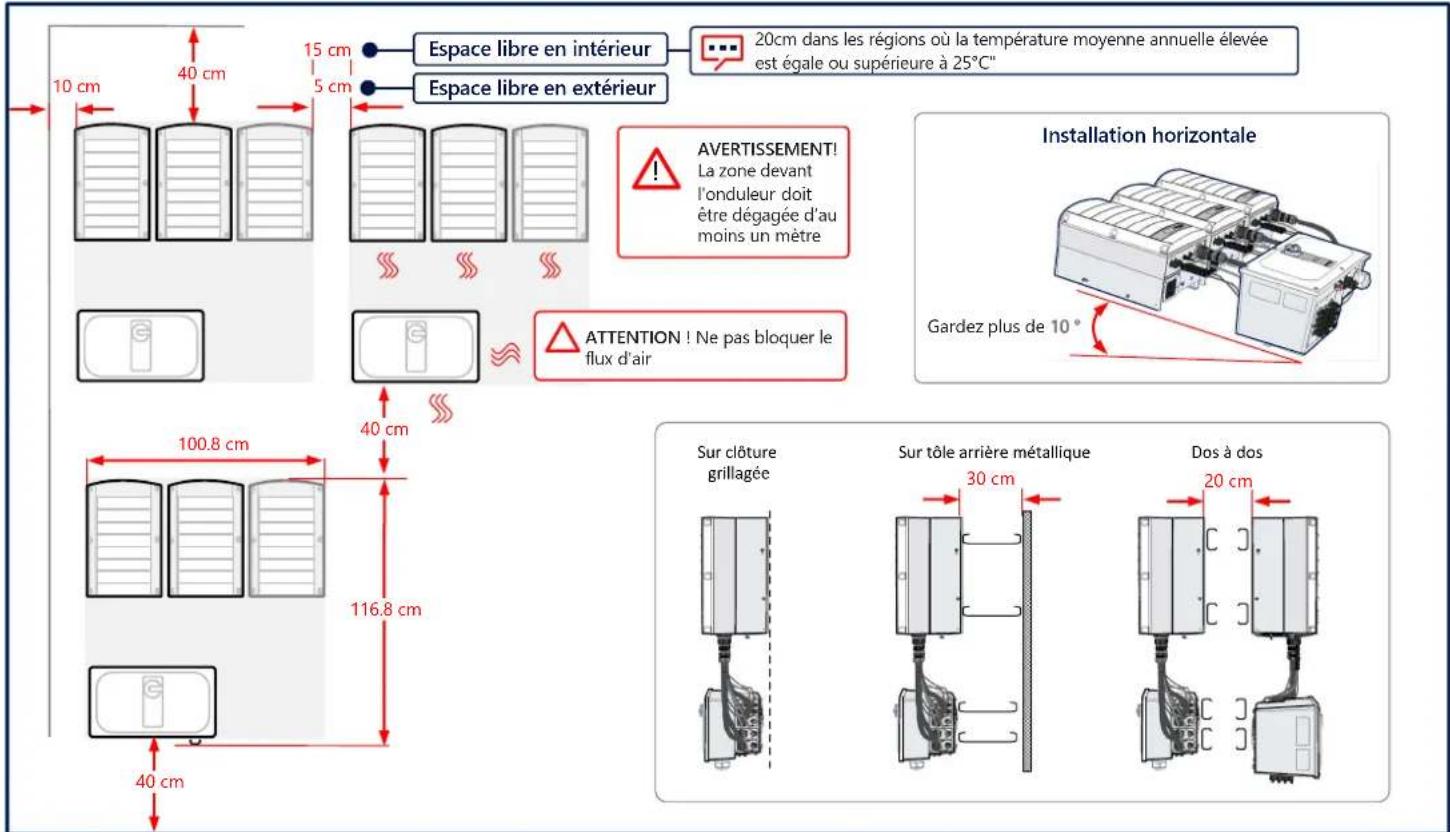

Maintien d'un espace libre

solar edge

3

solar 2017

4

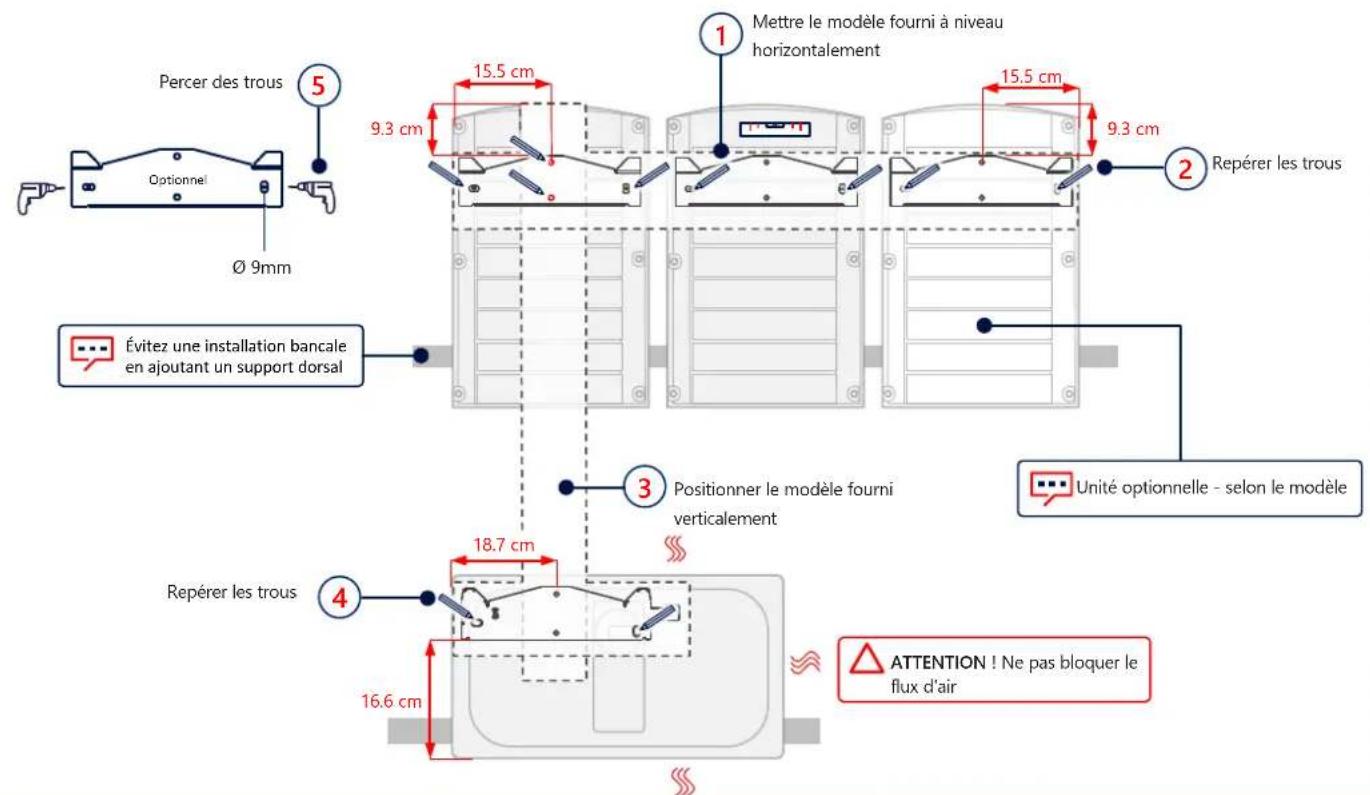

Repérage et marquage des trous

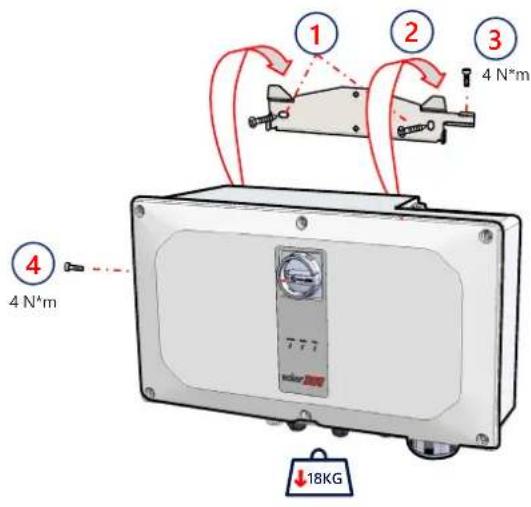

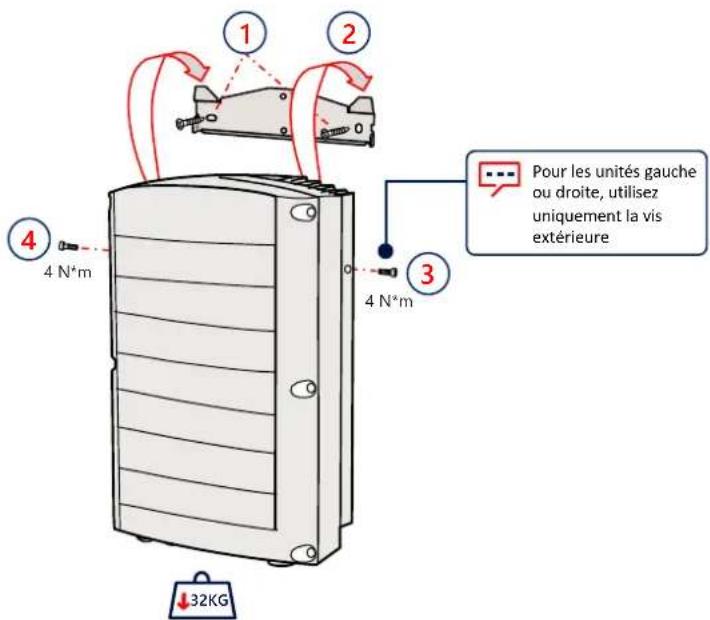

Montage des unités

solar200

5

solar edge

6

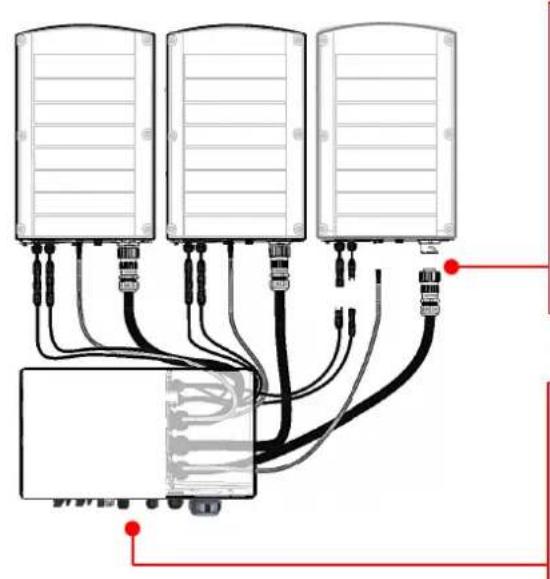

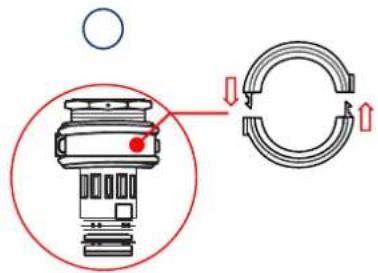

Branchement des cables d'interconnection

Connectez les cables conformément aux étiquettes

ATTENTION! Ne pas bloquer le flux d'air

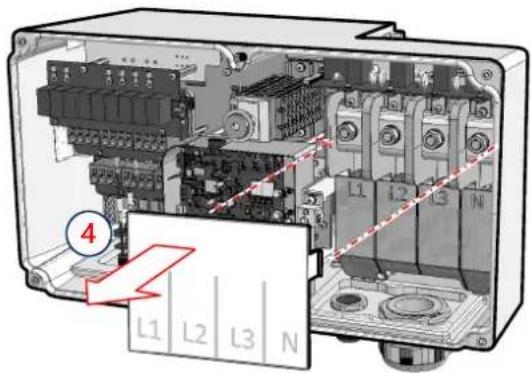

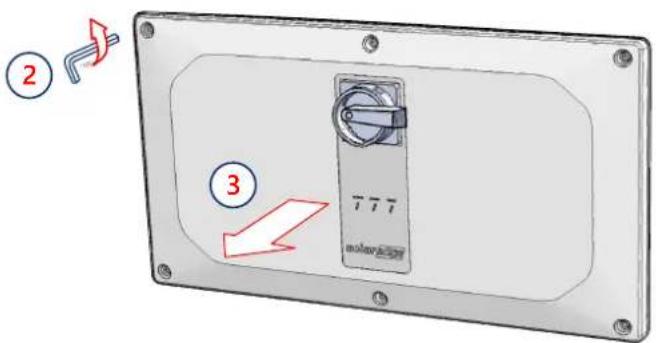

Retrait des couvercles

solar 2014

7

1

AVERTISSEMENT
DEBRANCHER L'ALIMENTATION AVANT DE COMMENCER L'INSTALLATION

solar edge

8

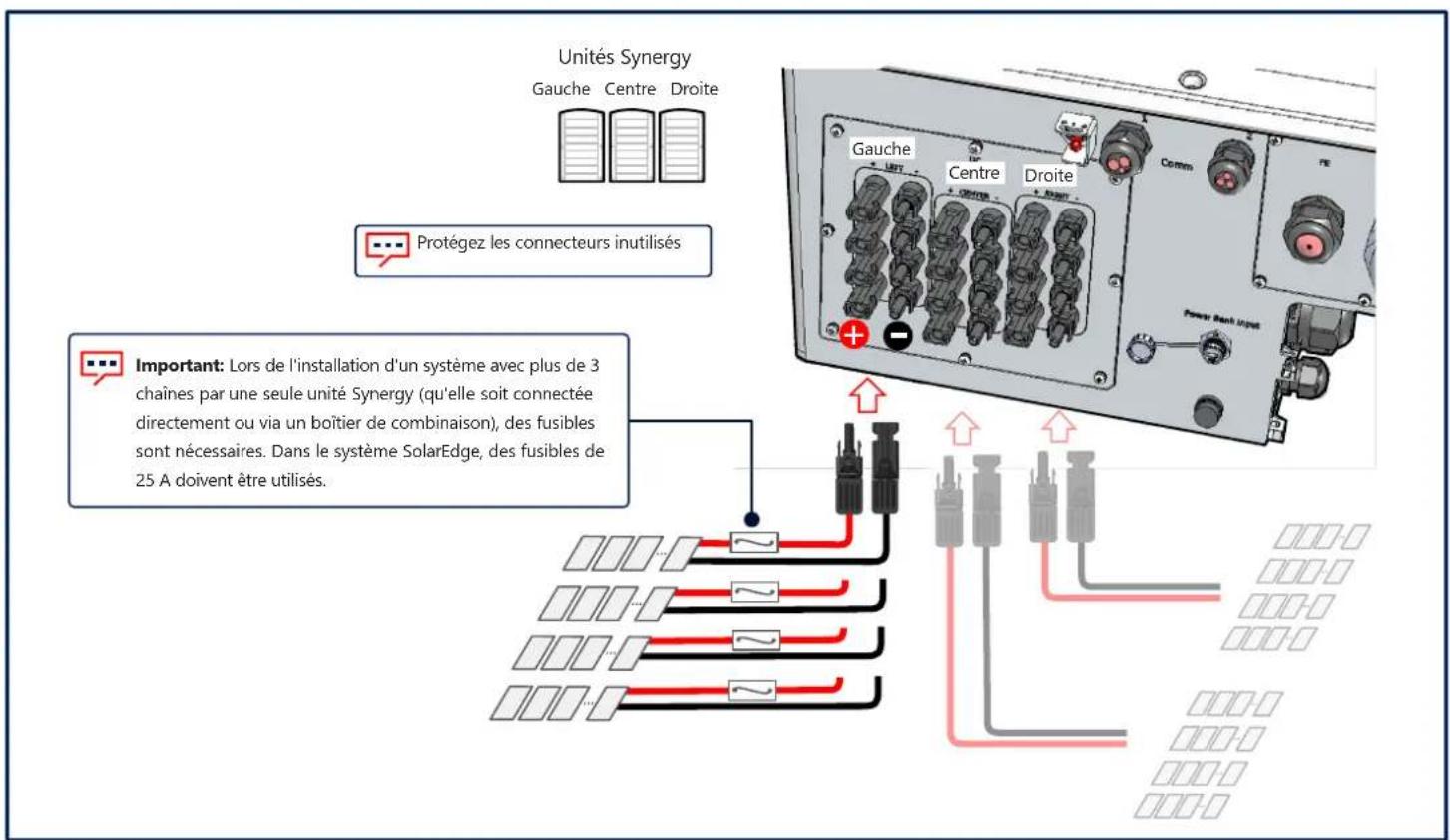

Branchement de chaînes de PV

Connexion de chaînes PV via une seule entrée DC

solar 2017

8

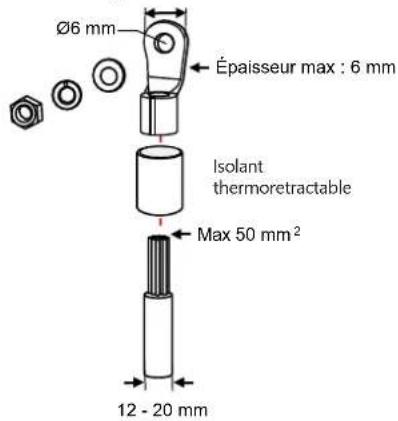

ATTENTION!

Avec des fils en aluminium, UTILISEZ UNIQUÉMENT des cosses bimétalliques

• Avec des fils en cuivre, UTILISEZ UNIQUEMENT des cosses en cuivre étamé

Largeur max:25mm

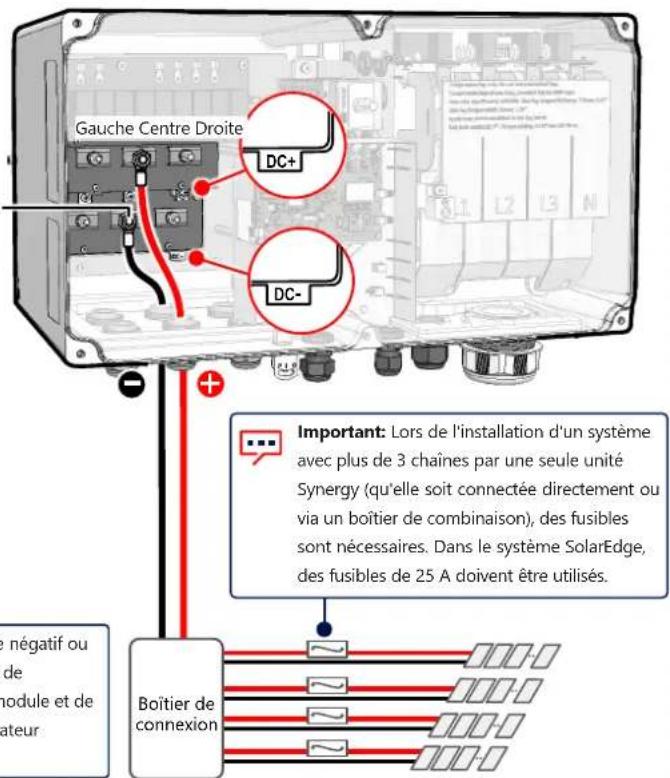

Unités Synergy

Gauge Centre Droite

5.7 N*m

La mise à la terre électricité fonctionnelle du pôle négatif ou positif cote DC est interdite car l'ondulesur n'a pas de transformateur. La mise à la terre des cadres de module et de I'équipment de montage des modules du générateur photovoltaique est acceptable

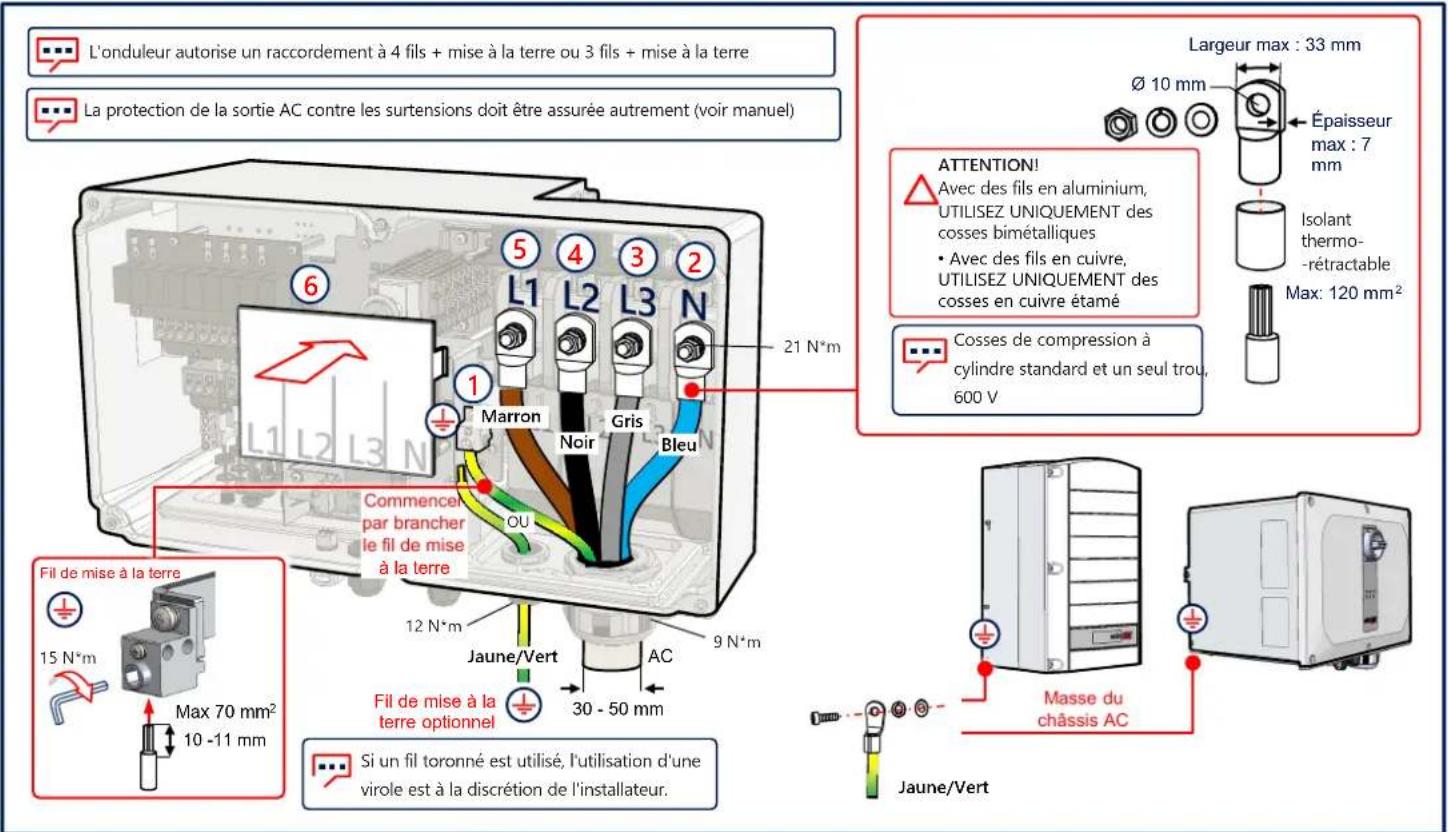

Raccordement AC et protection par mise à la terre (PE)

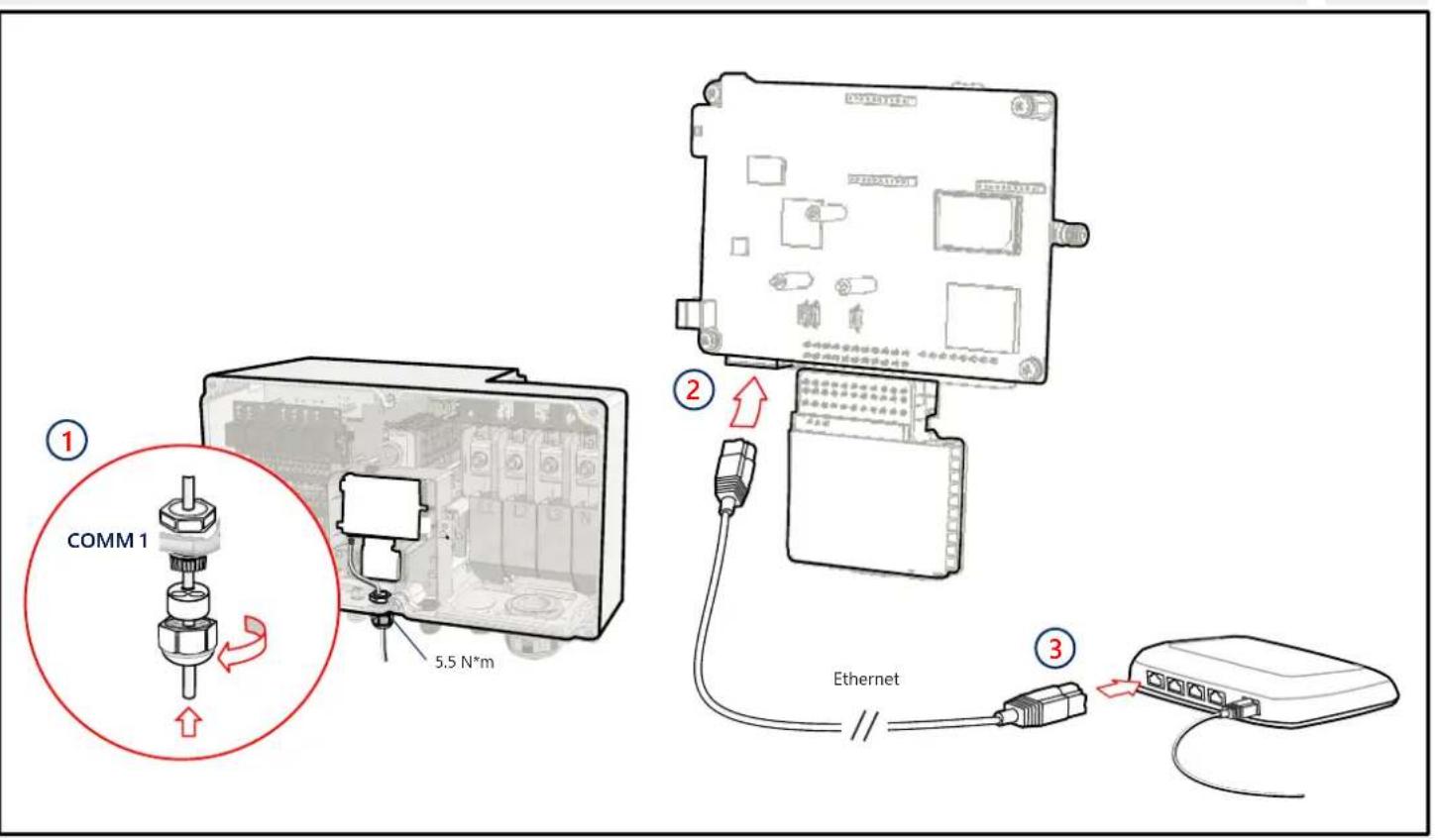

Communication LAN

solar 2017

10

solar

11

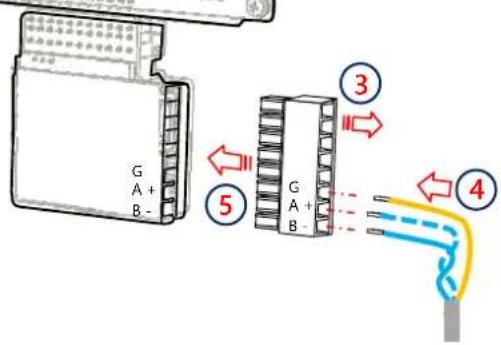

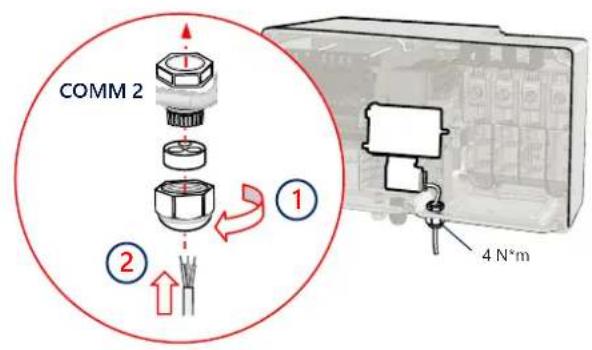

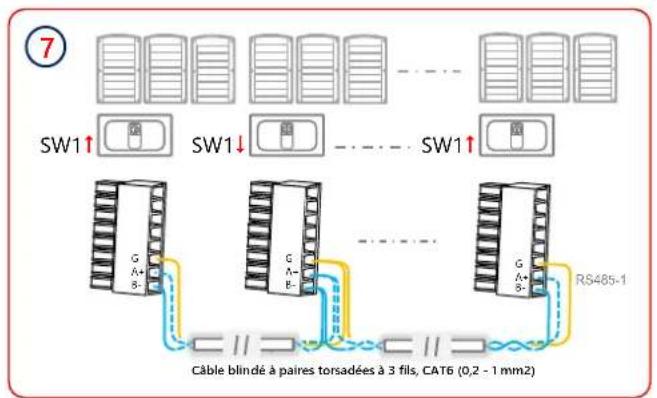

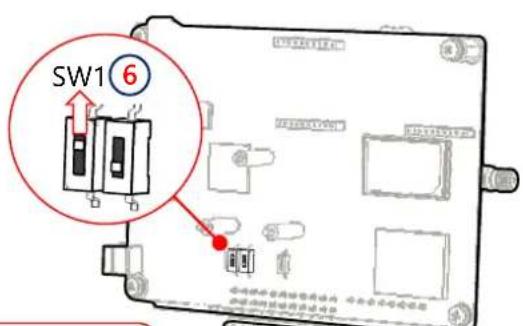

Branchement RS485 de plusieurs onduleurs

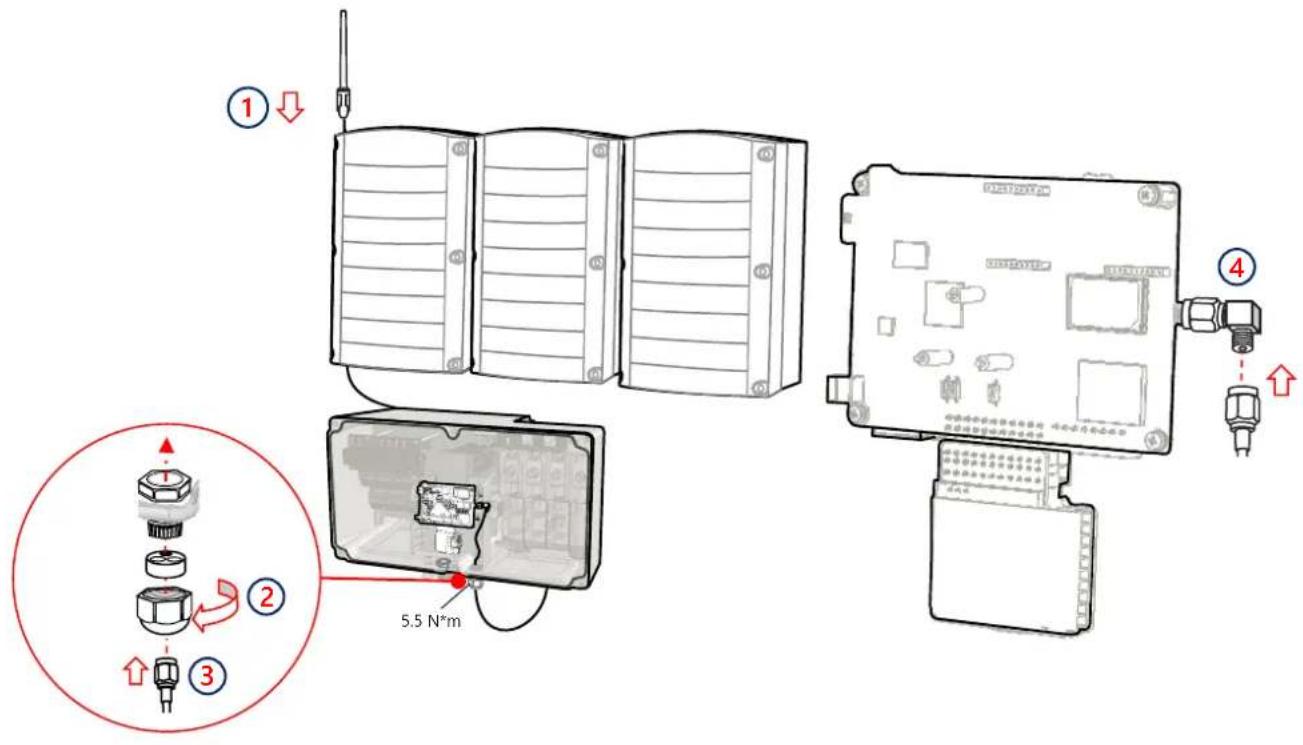

Branché la communication Wi-Fi (optionnel)

solar200

12

solar edge

13

Raccordement au réseau mobile (optionnel)

Pose des couvercles

solar 2017

14

solar_dctf

15

Pré-mise en service lorsque le raccordement AC n'a pas encore eté effectué (Option 1)

4

Télécharger SolarEdge SetApp

Metre l'interrupteur DC sur ON (1)

Connector la batterie

Démarrer et suivre SetApp

Batterie:port de
sortie 60 W,
alimentation USB-C:
20V 3A (Non inclus)

1 metre, malé-male, USB-C (Non inclus)

Pré-mise en service lorsque le raccordement AC n'a pas encore eté effectué (Option 2)

solar edge

16

Telecharger SolarEdge SetApp

Mettre l'appareil sous tension

Démarrer et suivre SetApp

solar2014

17

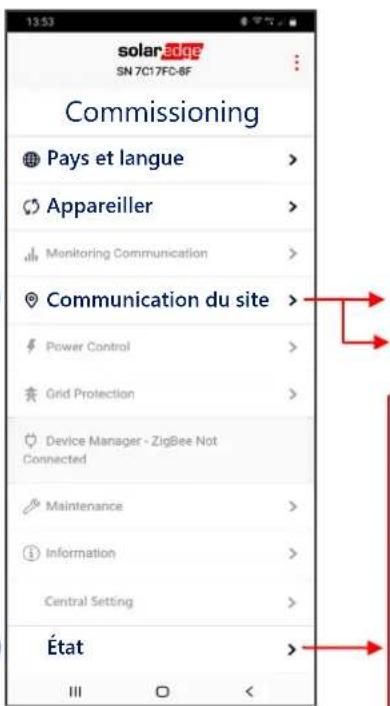

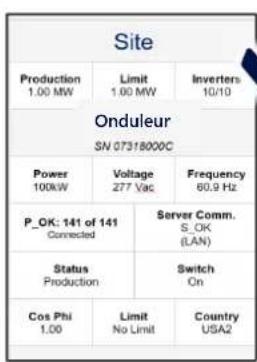

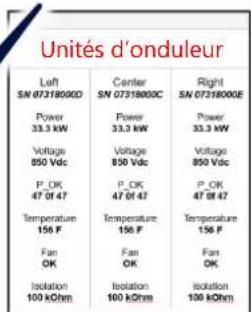

Mise en service de l'onduleur maître Synergy Manager

RS485-1 Protocole SolarEdge Maitre SolarEdge

RS485-1 Détction Esclave

Signification des voyants

18

ERREUR COMM ALIM

Vert Bleu Rouge

Le système produit de l'électricité

L'alimentation AC est connectée, mais le système ne produit pas d'électricité

L'onduleur est en communication avec la plate-forme de supervision

Erreur système

solaredge

Coordonnées de l'assistance technique: Si vous rencontres des problèmes techniques concernant les produits SolarEdge, veuillez nous contacter: https://www.solaredge.com/service/support

Sujet à changement sans préavis. Copyright © SolarEdge Inc. Tous droits réservés. Mars 2021.
