SESUKRWR0INNN4 - Elektrický měnič SolarEdge - Bezplatný návod k obsluze

Typ produktu	Třífázový střídač s technologií Synergy
Značka	SolarEdge
Model	SESUKRWR0INNN4
Hmotnost	Přibližně 32 kg
Rozměry (D x V x H)	100,8 x 40 x 26 cm (odhad)
Napájení	Fotovoltaické (FV)
Vstupní stejnosměrné napětí	Až 850 V DC
Výstupní střídavé napětí	230/400 V třífázové
Frekvence	50/60 Hz
Jmenovitý výkon	100 kW
Stupeň krytí	IP65 (venkovní)
Komunikace	Ethernet, RS485, Wi-Fi (volitelně), mobilní síť (volitelně)
Indikace	LED indikátory (zelená, modrá, červená)
Hlavní funkce	Převod DC/AC, sledování MPPT, komunikace s optimalizátory, dohled přes platformu
Údržba a čištění	Pravidelně čistěte ventilátory a kontrolujte spoje
Bezpečnost	DC vypínač, ochrana proti přepětí, povinné uzemnění
Náhradní díly a opravitelnost	Pojistky (25 A), ventilátory, konektory dostupné u SolarEdge
Obecné informace	Návod k dispozici v několika jazycích; instalace doporučena odborníkem

Často kladené otázky - SESUKRWR0INNN4 SolarEdge

Jak nainstalovat střídač SolarEdge SESUKRWR0INNN4?

Instalaci musí provést odborník. Upevněte střídač na zeď pomocí dodané šablony, dodržujte odstupové mezery (10 cm po stranách, 40 cm nahoře, 15 cm dole). Použijte šrouby M6 z nerezové oceli. Ujistěte se, že prostor před střídačem je volný nejméně 1 metr.

Jak provést uvedení do provozu pomocí SetApp?

Stáhněte si aplikaci SolarEdge SetApp. Připojte se ke střídači přes Bluetooth nebo USB-C. Postupujte podle pokynů pro nastavení země, jazyka, sítě a parametrů ochrany sítě. Aplikace vás také provede párováním optimalizátorů.

Co znamenají LED indikátory?

Pevná zelená: normální výroba. Pevná modrá: komunikace s dohledovou platformou. Červená: systémová chyba. Blikající zelená: přítomno střídavé napájení, ale žádná výroba. Podrobnosti najdete v návodu.

Jak připojit FV řetězce?

Připojte FV řetězce ke stejnosměrným vstupům střídače. Pokud je více než 3 řetězce na jednotku Synergy, použijte pojistky 25 A. Dodržujte polaritu a zkontrolujte očekávané napětí (1±0,1 V na optimalizátor). Nepřipojujte zemnicí vodič DC pólů, protože střídač je bez transformátoru.

Jak nakonfigurovat LAN komunikaci?

Připojte ethernetový kabel k portu COMM 1 střídače. V SetApp přejděte do 'Monitoring Communication' a vyberte 'Ethernet'. V případě potřeby nakonfigurujte IP adresu. Modrý indikátor se rozsvítí, když je komunikace navázána.

Jaké typy kabelů použít pro AC připojení?

Použijte pocínované měděné kabely nebo hliníkové s bimetalovými koncovkami. Max. průřez: 120 mm². Odizolujte 30-50 mm. Utáhněte spoje předepsaným momentem (21 N*m pro fáze, 12 N*m pro zem). Zajistěte ochranu AC výstupu proti přepětí.

Jak nainstalovat výkonové optimalizátory?

Každý optimalizátor upevněte pod solární panel pomocí šroubů M6 (moment 9,5 N*m). Připojte vstup FV modulu, poté spojte optimalizátory do série. Pomocí aplikace SolarEdge Mapper naskenujte QR kódy a zaznamenejte uspořádání.

Co dělat v případě systémové chyby (červený indikátor)?

Zkontrolujte aplikaci SetApp pro identifikaci chybového kódu. Zkontrolujte DC a AC připojení, stav pojistek a teplotu střídače. Pokud problém přetrvává, kontaktujte technickou podporu SolarEdge na stránce https://www.solaredge.com/service/support.

Jak udržovat střídač?

Pravidelně čistěte větrací mřížky suchým hadříkem. Zkontrolujte, zda není blokován průtok vzduchu. Vizuálně zkontrolujte kabely a konektory. Vadné ventilátory vyměňte za originální díly SolarEdge.

Kde sehnat náhradní díly pro tento střídač?

Náhradní díly (pojistky 25 A, ventilátory, konektory) jsou k dispozici u SolarEdge nebo jeho autorizovaných distributorů. Navštivte oficiální web SolarEdge pro reference a postup objednávky.

NÁVOD K OBSLUZE SESUKRWR0INNN4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

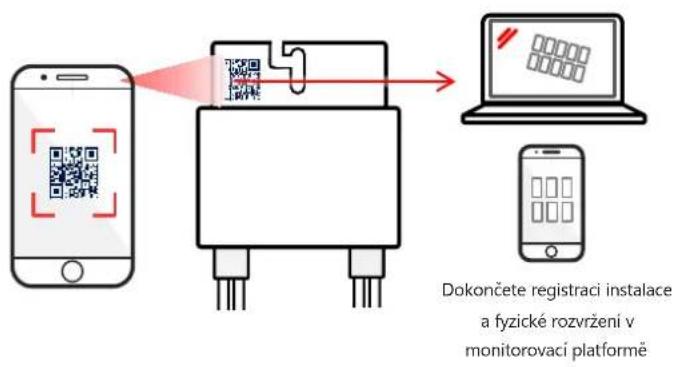

Naskenujte QR kód pomocí Mapperu.

4

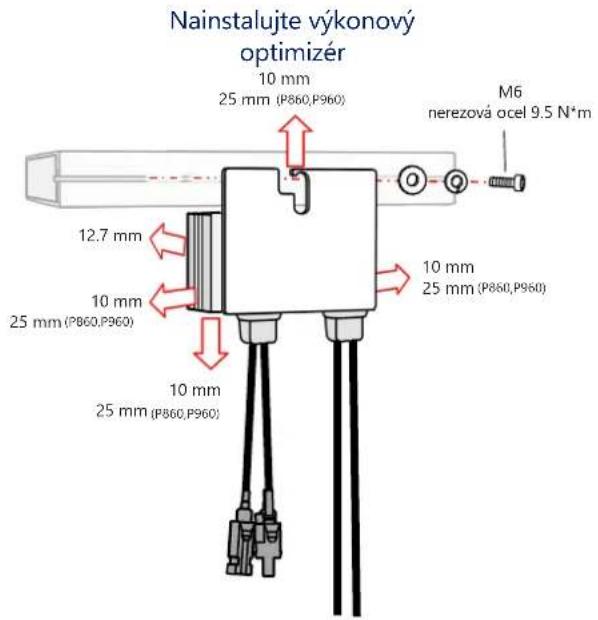

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

3

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

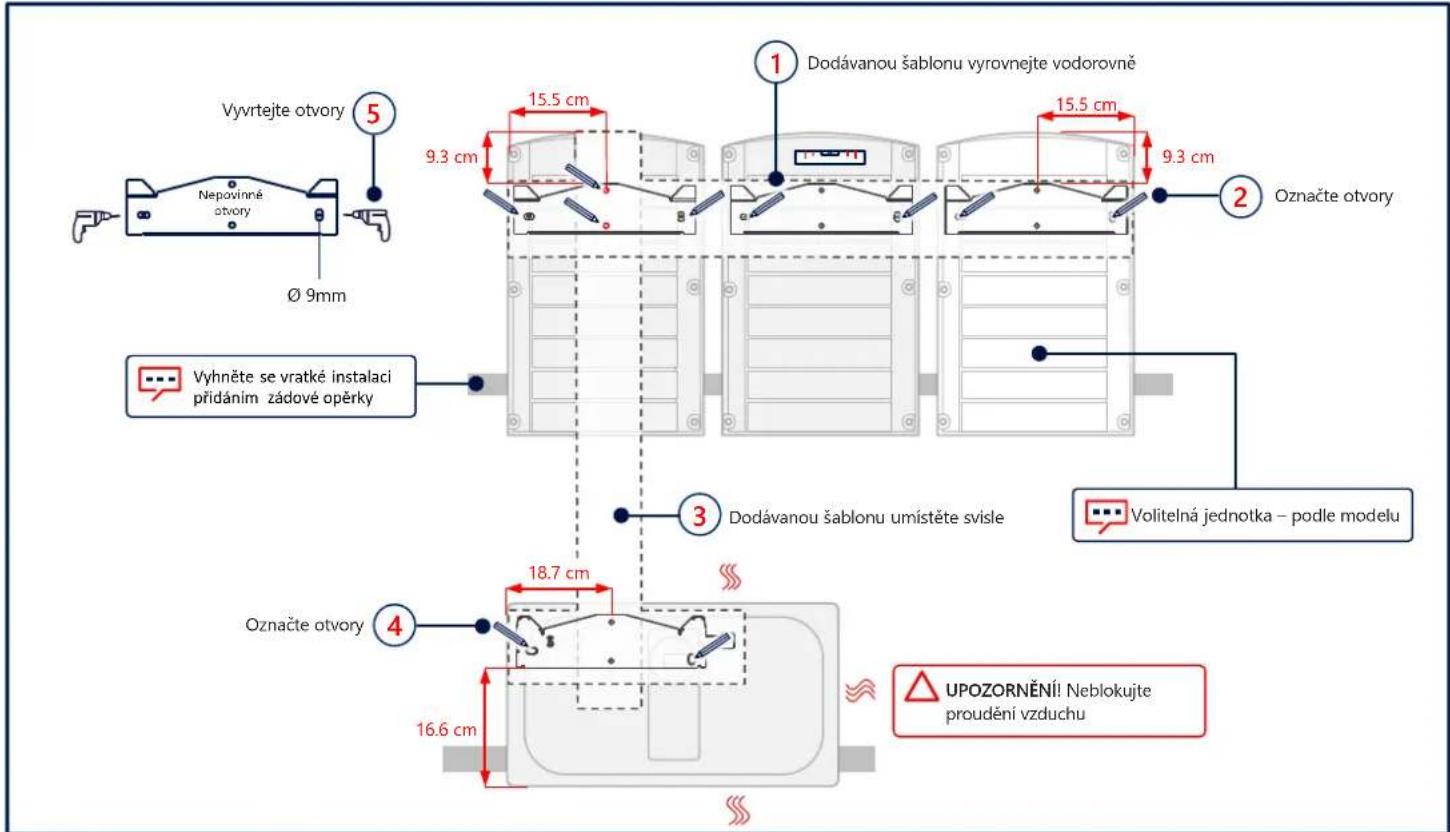

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 1 2 Označte otvory Vyhněte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umístěte svisle Volitelná jednotka – podle modelu 4 Označte otvory 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudění vzduchu

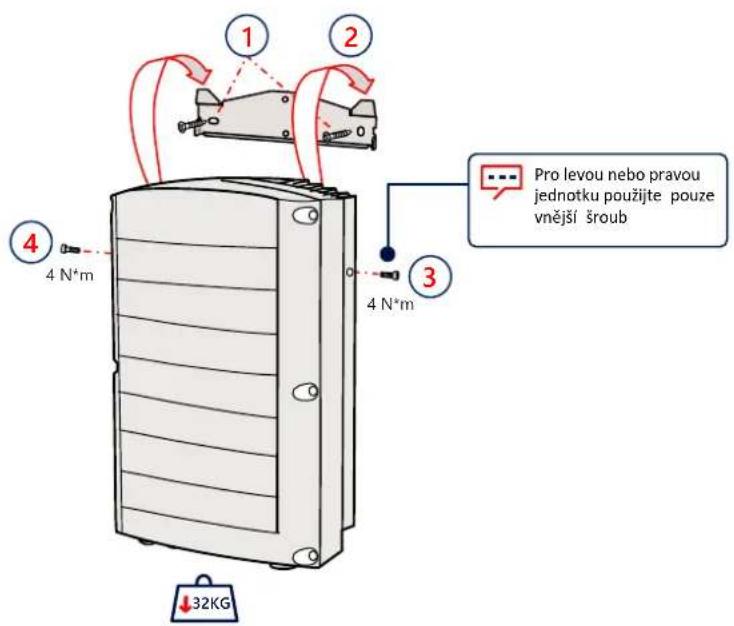

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

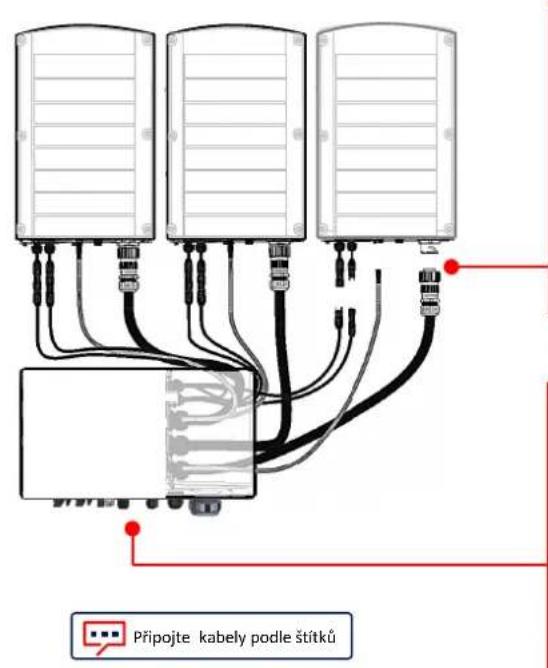

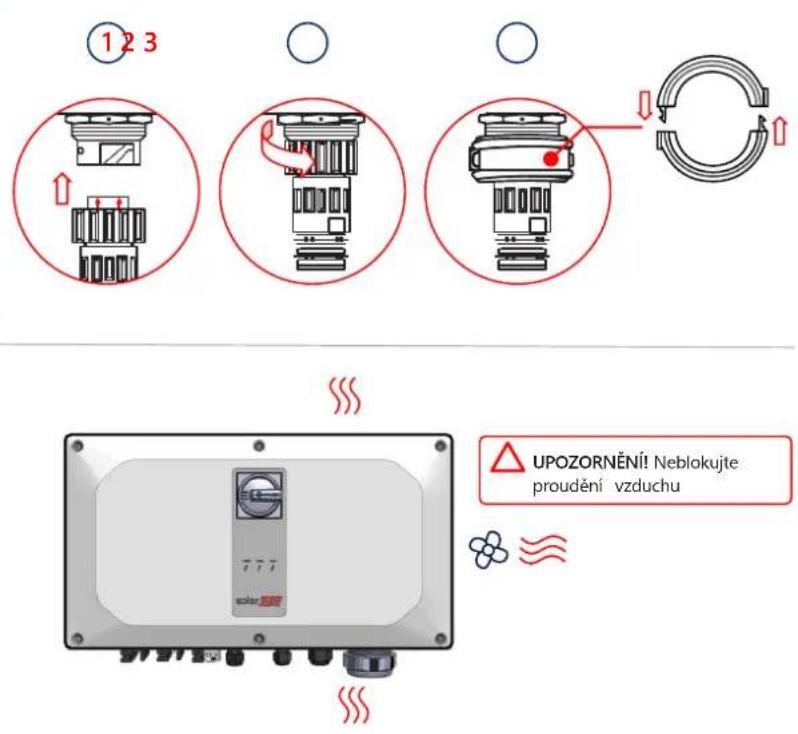

Připojení propojovacích kabelů

Připojte kabely podle štítků

1 2 3 UPOZORNĚNÍ! Neblokujte proudění vzduchu

Odstranění krytů

solaredge

7

solar edge

8

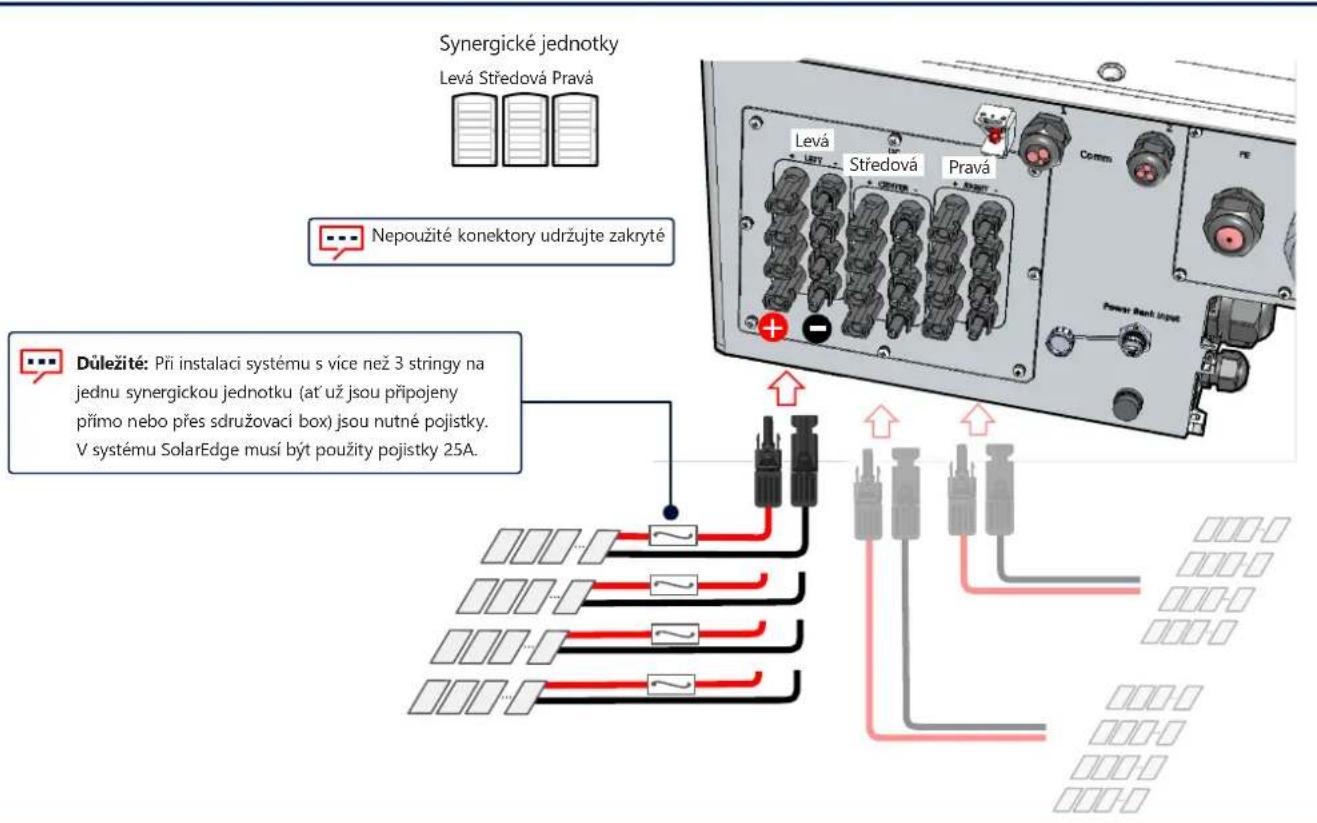

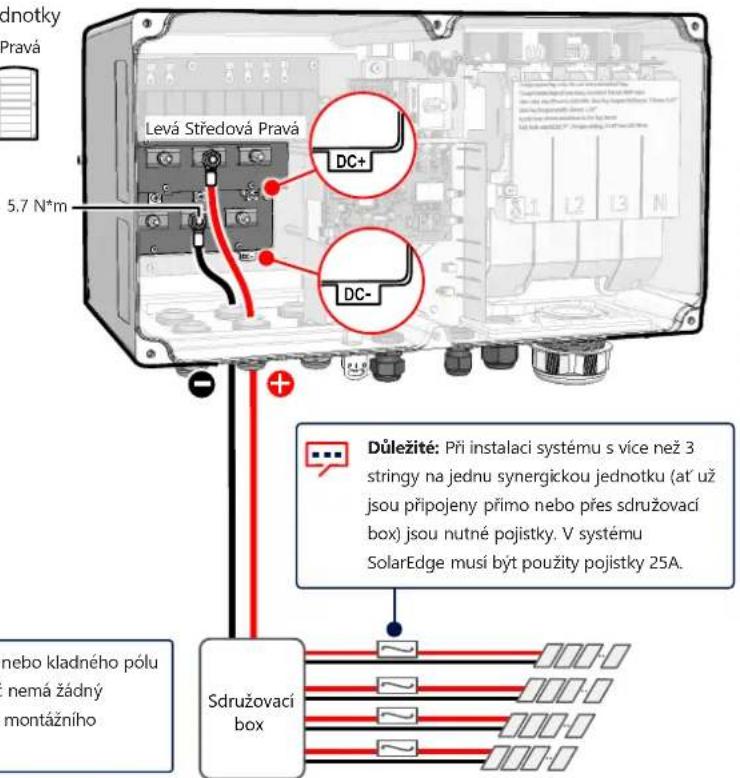

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakrytě Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at’už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

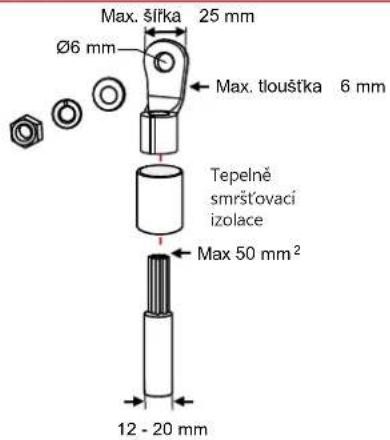

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

Synergické jednotky

Levá Středová Pravá

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. nebo kladného pólu nemá žádný montážního Sdružovací box

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

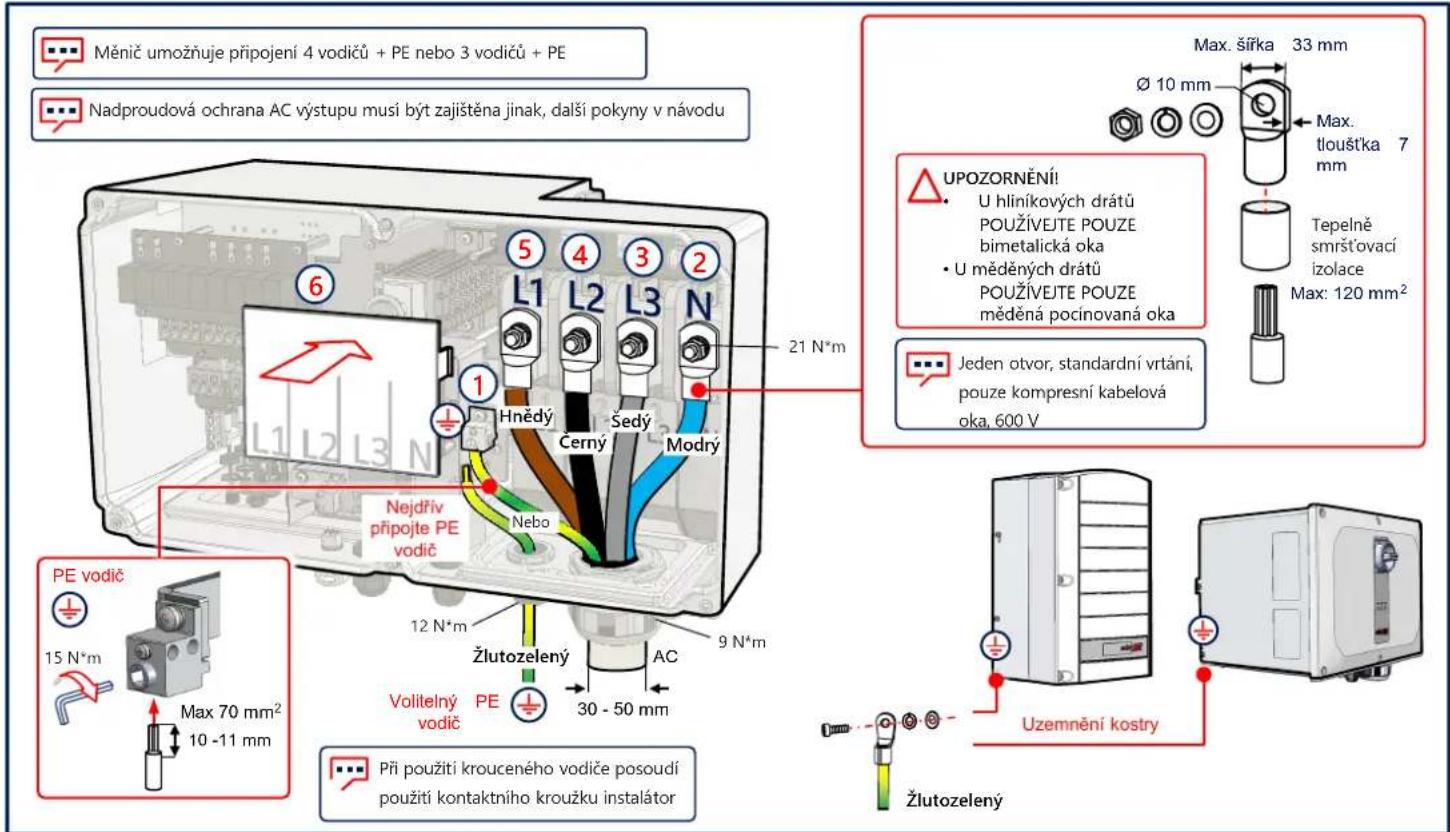

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A+ B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepoužívá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

Stáhněte si SolarEdge SetApp

Zapněte napájení

Spust'te SetApp a řid'te se pokyny

solar edge

17

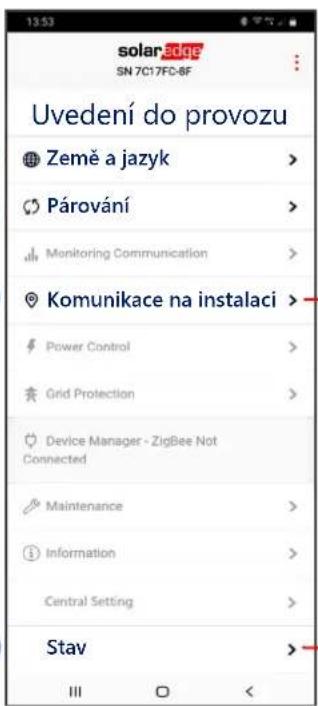

Uvedení primárního měniče do provozu

1
2
3

solaredge SN 7C17FD-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav >

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

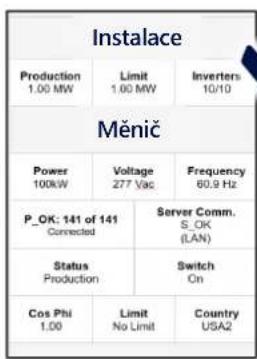

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

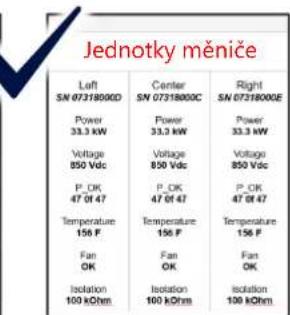

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P_OK P_OK P_OK 47 Of 47 47 Of 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK Isolation Isolation Isolation 100 kΩ/m 100 kΩ/m 100 kΩ/m

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
