Ürün tipi	Kriyojenik temizleyici (kuru buz)
Marka	Kärcher
Model	IB 108 L2P
Kullanım amacı	Sıvı CO₂'den üretilen kuru buz peletlerinin püskürtülmesiyle kirlerin giderilmesi
Şebeke gerilimi	220-230 V ~ 50-60 Hz
Bağlı güç	1,0 kW
Koruma sınıfı	IPX4
Kaçak akım koruma şalteri	30 mA
Maks. basınçlı hava basıncı	10 bar (1,0 MPa)
Maks. basınçlı hava tüketimi	0,8 m³/dak
Ayarlanabilir püskürtme basıncı (seviye 1/2/3)	0,7 / 1,4 / 2,8 bar min.
CO₂ tüketimi	20-60 kg/saat
Maks. geri tepme kuvveti	40 N
Ağırlık (CO₂ tüpü hariç)	95 kg
Boyutlar (U × G × Y)	866 × 443 × 970 mm (tüpsüz yükseklik)
Ses basıncı seviyesi	95 dB(A)
Ses gücü seviyesi LWA	115 dB(A)
El-kol titreşimi	0,08 m/s²
Güvenlik	Tabancada emniyet kolu, arıza göstergeleri, soğuk yanıklarına ve boğulmaya karşı koruma cihazları
Verilen aksesuarlar	Aşındırıcı hortum, kumlama tabancası, püskürtme başlığı, CO₂ hortumu, CO₂ filtresi
Garanti	Ülkede geçerli Kärcher koşullarına göre
Sertifikalar	CE, 2006/42/EC, 2014/30/EU, 2011/65/EU direktiflerine uygundur

Sık sorulan sorular - IB 108 L2P Kärcher

Kärcher IB 108 L2P ile hangi tip CO₂ kullanılmalıdır?

Teknik karbondioksit, sınıf 2.5 veya üzeri (saflık ≥ %99,5, su ≤ 250 ppm, NVOC ≤ 2 ppm) kullanın. Tüp daldırma borulu olmalıdır.

Püskürtme başlığı nasıl değiştirilir?

Programlayıcıyı 0/OFF konumuna getirin ve başlığın soğumasını bekleyin (veya eldiven giyin). Kilit açma düğmesine basın, eski başlığı çıkarın, yeniyi kilitlenene kadar takın.

Yanan kırmızı 'pelet dozajı' göstergesi ne anlama gelir?

Dozaj tahrik motorunda bir tıkanıklık olduğunu gösterir. Cihazı kapatıp tekrar açın. Gösterge yanık kalırsa, Kärcher satış sonrası servisine başvurun.

Cihaz sıfırlama nasıl yapılır?

Cihazın içindeki sıfırlama düğmesine basmak için bir tornavida kullanın (kılavuzdaki O şekline bakın). Cihazın kapalı ve buzunun çözülmüş olduğundan emin olun.

Gerekli minimum basınçlı hava basıncı nedir?

Minimum basınç seviyeye bağlıdır: seviye 1: 0,7 bar, seviye 2: 1,4 bar, seviye 3: 2,8 bar. Maksimum basınç 10 bar'dır.

CO₂ filtresi nasıl bakım yapılır?

Filtre, tüpün bağlantısı kesildiğinde geri yıkama ile otomatik olarak temizlenir. Kapatma vidasının her sökülmesinden sonra filtreyi ve bakır contayı değiştirin (sıkma torku 80 Nm).

Hangi kişisel koruyucu ekipmanlar önerilir?

Tam koruyucu gözlük, soğuğa karşı eldiven (EN 511), kulak koruyucu, uzun kollu giysiler ve gerekirse bir CO₂ uyarı cihazı kullanın.

Cihaz ve CO₂ tüpü nasıl saklanmalıdır?

Cihazı iç mekanda, dik konumda saklayın. CO₂ tüpleri, iyi havalandırılan, ısı ve güneşten uzak bir yerde saklanmalı ve düşmeyi önlemek için bağlanmalıdır.

Kuru buz püskürtmesinin tekrarlayan kesintileri durumunda ne yapmalı?

Programlayıcı seviyesini düşürün veya püskürtme basıncını artırın. Başlık tıkalıysa, CO₂ tüpünü kapatın, 30 dakika buz çözme bırakın, ardından basıncı artırın ve yeniden başlatın.

Aşındırıcı hortum ne sıklıkla değiştirilmelidir?

Aşındırıcı hortum en az 2 yılda bir veya aşınma durumunda (çatlaklar, kıvrımlar, zayıf noktalar) daha erken değiştirilmelidir. Kullanımdan önce günlük olarak kontrol edin.

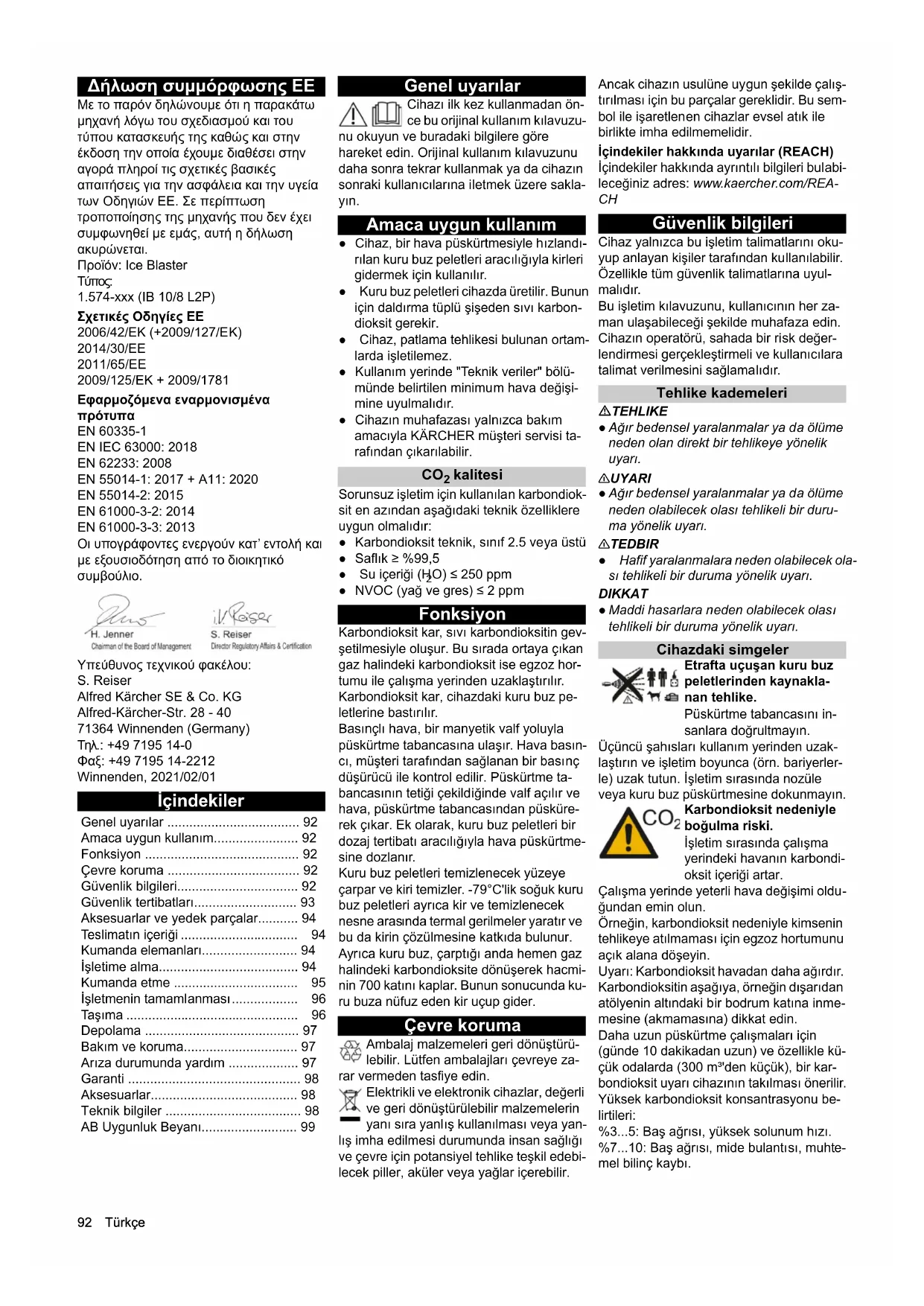

KULLANIM KILAVUZU IB 108 L2P Kärcher

Amaca uygun kullanım.... 92

Fonksiyon 92

Çevre koruma 92

Güvenlik bilgileri.... 92

Güvenlik tertibatları.... 93

Aksesuarlar ve yedek parçalar...... 94

Teslimatın içeriği 94

Kumanda elemanlari.... 94

İşletime alma.... 94

Kumanda etme 95

İşletmenin tamamlanması 96

Taşıma 96

Depolama 97

Bakım ve koruma.... 97

Arıza durumunda yardım 97

Garanti 98

Aksesuarlar....98

Teknik bilgiler 98

AB Uygunluk Beyani.... 99

Genel uyarılar

Cihazı ilk kez kullanmadan önce bu orijinal kullanım kılavuzunu okuyun ve buradaki bilgilere göre hareket edin. Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

Amaca uygun kullanım

• Cihaz, bir hava püskürtmesiyle hızlandırılan kuru buz peletleri aracılığıyla kirleri gidermek için kullanılır.
• Kuru buz peletleri cihazda üretilir. Bunun için daldırma tüplü şişeden sıvı karbondioksit gerekir.
• Cihaz, patlama tehlikesi bulunan ortamlarda işletmemez.
• Kullanım yerinde "Teknik veriler" bölümünde belirtilen minimum hava değişimine uyulmalıdır.
• Cihazın muhafazası yalnızca bakım amacıyla KÄRCHER müşteri servisi tarafından çıkarılabilir.

CO₂ kalitesi

Sorunsuz işletim için kullanılan karbondioksit en azından aşağıdaki teknik özellikleri uygun olmalıdır:

• Karbondioksit teknik, sınıf 2.5 veya üstü
• Saflık ≥ %99,5 • Su içeriği (H₂O) ≤ 250 ppm • NVOC (yağ ve gres) ≤ 2 ppm

Fonksiyon

Karbondioksit kar, sıvı karbondioksitin gevşetilmesiyle oluşur. Bu sırada ortaya çıkan gaz halindeki karbondioksit ise egzoz hortumu ile çalışma yerinden uzaklaştırılır. Karbondioksit kar, cihazdaki kuru buz peletlerine bastırılır.

Basınçlı hava, bir manyetik valf yoluyla püskürtme tabancasına ulaşır. Hava basıncı, müşteri tarafından sağlanan bir basınç düşürücü ile kontrol edilir. Püskürtme tabancasının tetiği çekildiğinde valf açılır ve hava, püskürtme tabancasından püskürerek çıkar. Ek olarak, kuru buz peletleri bir dozaj tertibatı aracılığıyla hava püskürtmesine dozlanır.

Kuru buz peletleri temizlenecek yüzeye çarpar ve kiri temizler. -79°C'lik soğuk kuru buz peletleri ayrıca kir ve temizlenecek nesne arasında termal gerilmeler yaratır ve bu da kirin çözülmesine katkıda bulunur.

Ayrıca kuru buz, çarptığı anda hemen gaz halindeki karbondioksite dönüşerek hacminin 700 katını kaplar. Bunun sonucunda kuru buza nüfuz eden kir uçup gider.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir.

İş imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Güvenlik bilgileri

Cihaz yalnızca bu işletim talimatlarını okuyup anlayan kişiler tarafından kullanılabilir. Özellikle tüm güvenlik talimatlarına uyulmalıdır.

Bu işletim kılavuzunu, kullanıcının her zaman ulaşabileceği şekilde muhafaza edin.

Cihazın operatörü, sahada bir risk değerlendirmesi gerçekleştirmeli ve kullanıcılara talimat verilmesini sağlamalıdır.

Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihazdaki simgeler

Etrafta uçuşan kuru buz peletlerinden kaynaklanan tehlike.

Püskürtme tabancasını insanlara doğrultmayın.

Üçüncü şahısları kullanım yerinden uzaklaştırın ve işletim boyunca (örn. bariyerlerle) uzak tutun. İşletim sırasında nozzle veya kuru buz püskürtmesine dokunmayın.

Karbondioksit nedeniyle boğulma riski.

İşletim sırasında çalışma yerindeki havanın karbondioksit içeriği artar.

Çalışma yerinde yeterli hava değişimi olduğundan emin olun.

Örneğin, karbondioksit nedeniyle kimsenin tehlikeye atılmaması için egzoz hortumunu açık alana döşeyin.

Uyarı: Karbondioksit havadan daha ağırdır. Karbondioksitin aşağıya, örneğin dışarıdan atölyenin altındaki bir bodrum katına inmemesine (akmamasına) dikkat edin.

Daha uzun püskürtme çalışmaları için (günde 10 dakikadan uzun) ve özellikle küçük odalarda (300 m³'den küçük), bir karbondioksit uyarı cihazının takılması önerilir. Yüksek karbondioksit konsantrasyonu belirtileri:

%3...5: Baş ağrısı, yüksek solunum hızı. %7...10: Baş ağrısı, mide bulantısı, muhtemel bilinç kaybı.

Bu belirtiler ortaya çıkarsa cihazı hemen kapatın ve temiz hava almaya çıkın. Çalışmaya devam etmeden önce havalandırma önlemlerini iyileştirin veya solunum cihazı kullanın.

Karbondioksit havadan daha ağırdır ve dar alanlarda, alçak tavanlı mekanlarda veya kapalı kaplarda toplanır. Çalışma yerinin yeterince havalandırıldığından emin olun. Karbondioksit tedarikçisinin güvenlik veri sayfasını dikkate alın.

Yaralanma tehlikesi, elektrostatik yük nedeniyle hasar görme tehlikesi.

Temizlenecek nesne, temizleme işlemi sırasında elektrostatik olarak yüklenebilir.

Temizlenecek nesneyi topraklayın ve temizleme işlemi tamamlanana kadar topraklama işlemine devam edin.

Temizlenecek nesneyi topraklayın ve temizleme işlemi tamamlanana kadar topraklama işlemine devam edin.

Elektrik çarpması nedeniyle yaralanma tehlikesi.

Cihazı açmayın. Cihaz üzerindeki çalışmalar yalnızca KÄRCHER müşteri servisi tarafından gerçekleştirilebilir.

Soğuk yanıkları nedeniyle yaralanma tehlikesi.

Kuru buzun sıcaklığı -79°C'dir. Kuru buza ve cihazın soğuk parçalarına dokunmayın.

Düşen karbondioksit tüpü nedeniyle yaralanma tehlikesi, karbondioksit nedeniyle boğulma tehlikesi

Karbondioksit tüpünü güvenli

bir şekilde sabitleyin.

Etrafta uçuşan kuru buz peletleri ve kir partikülleri nedeniyle yaralanma tehlikesi.

Koruyucu gözlük takın. İşitme kaybı tehlikesi.

Koruyucu kulaklık takın.

Etrafta uçuşan kuru buz peletleri ve kir partikülleri nedeniyle yaralanma tehlikesi. EN 511 uyarınca koruyucu eldiven giyin.

Etrafta uçuşan kuru buz peletleri ve kir partikülleri nedeniyle yaralanma tehlikesi.

Uzun kollu koruyucu giysi giyin. Dikkat! Kalıcı işlevsel arızalar meydana gelebilir.

Gres veya yağ kalıntıları, cihazda kuru buz karının oluşmasını engeller. Bağlantı parçasında veya karbondioksit tüpünün ve karbondioksit hortumunun vida dişinde gres, yağ veya başka yağlama maddeleri kullanmayın.

Genel güvenlik bilgileri

TEHLİKE

Yaralanma tehlikesi

Cihaz istemsiz olarak çalışabilir.

Cihaz üzerinde çalışmadan önce elektrik fişini prizden çekin.

Yaralanma tehlikesi

Kuru buz ve cihazın soğuk parçalarıyla temas edilmesi, soğuk yanıklarına neden olabilir.

Cihaz üzerinde çalışmadan önce soğuktan korunma giysisi giyin veya cihazın ısınmasını sağlayın.

Kuru buzu asla ağzınıza almayın.

Yaralanma tehlikesi

Kuru buz jeti, yanlış kullanılırsa tehlikeli olabilir.

Kuru buz jetini insanlara, aktif elektrik donatımlarına veya cihazın kendisine doğrultmayın.

Kuru buz jetini örneğin kıyafet veya ayakkabıları temizlemek için kendinize doğrultmayın.

Yaralanma tehlikesi

Hafif nesneler kuru buzun püskürtülmesi sonucu taşınabilir.

Temizlemeye başlamadan önce hafif nesneleri yerine sabitleyin.

Boğulma tehlikesi

Soluduğunuz havadaki artan karbondioksit konsantrasyonu boğulma nedeniyle ölüme neden olabilir.

Hava deliklerinin yakınında egzoz emisyonu bulunmamasını sağlayın.

Çalışma yerinde yeterli havalandırma sağlayın ve egzoz gazlarının uygun şekilde tahliye edildiğinden emin olun.

⚠UYARI

Yaralanma tehlikesi

Püskürtme tabancasının geri tepme kuvveti dengenizi bozabilir.

Tetiği çekmeden önce güvenli bir yer bulun ve püskürtme tabancasını sıkıca tutun.

Yaralanma tehlikesi

Kuru buz peletleri ve kir partikülleri insanlara çarpabilir ve onları yaralayabilir.

Cihazı, koruyucu giysi giymiyorlarsa başka kişilerin erişebileceği mesafede kullanmayın.

Güvenlik tertibatları, püskürtme maddesi hortumu, püskürtme tabancası gibi cihazın önemli bir parçası veya bir bağlantı kablosu hasar görmüşse cihazı kullanmayın.

Gaz tüpleri için güvenlik talimatları

ATEHLIKE

Patlama riski, boğulma riski

Gaz tüpleri çok ısınırsa veya mekanik olarak hasar görürse patlayabilir. Sızan karbondioksit boğulma kaynaklı ölüme neden olabilir.

Gaz tüplerini aşırı ısınmadan, yangından, tehlikeli korozyondan, mekanik hasarlardan ve yetkisiz erişimden koruyun.

Gaz tüplerini hiçbir kaçış yolunu kapatmayacak şekilde depolayın.

Gaz tüplerini yer altı odalarında, merdiven üstünde ve üzerinde, koridorlarda, girişlerde ve garajlarda saklamayın.

Gaz tüplerini yanıcı maddelerle birlikte saklamayın.

Gaz tüplerini dik duracak şekilde saklayın.

Gaz tüplerini devrilmeye veya düşmeye karşı emniyete alın.

Gaz tüplerini taşımadan önce tüp valfini kapatın.

Gaz tüplerini bir tüp arabası veya bir araçla taşıyın ve tüpleri düşmeye karşı emniyete alın.

Koruyucu kapağın yerine sıkıca oturup oturmadığını kontrol etmek için gaz tüpünü kaldırmadan önce koruyucu kapağı çekin.

Gaz tüpünü kullanım yerinde devrilmeye karşı emniyete alın.

Basıncı kontrol etmek için tüp valfini açmayın.

Tüp valfini alet yardımı olmadan sadece elle açıp kapatın.

Tüp valfi/cihaz bağlantısı contalarının sızdırmazlığını kontrol edin.

Kontrolsüz gaz kaçışını önlemek için çalışma molalarında ve çalışma sonunda tüp valfini kapatın.

Yabancı maddelerin girmesini önlemek için gaz tüplerini, tüpte küçük bir artık basınç kalacak şekilde boşaltın.

Gaz tüpü artık basınca kadar boşaltıldığında, tahliye tertibatını sökmeden önce ilk olarak tüp valfini kapatın. Gaz tüpünde hâlâ önemli ölçüde artık basınç vardır.

Geri taşımadan önce kilitleme somununu ve koruyucu kapağı gaz tüpüne vidalayın. Gaz kontrolsüz olarak çıkarsa tüp valfini kapatın. Gaz çıkışı durdurulamazsa tüpü açık alana çıkarın veya odayı terk edin, erişimi kilitleyin ve odaya yalnızca konsantrasyon ölçümü sonucunda tehlike ortadan kalkmışsa girip havalandırın.

Yönetmelikler ve yönergeler

Bu sistemin işletilmesi için Federal Almanya Cumhuriyeti'nde aşağıdaki yönetmelikler ve yönergeler geçerlidir (Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln adresinden temin edilebilir):

• DGUV R 100-500 püskürtme sistemleri ile çalışma • DGUV 113-004 Dar alanlarda çalışma
• DGUV 113-004 Koruyucu kıyafet kullanımı
• DGUV 113-004 Koruyucu eldiven kullanımı
• DGUV 113-004 püskürtme cihazları ile çalışma • DGUV 213-056 Gaz alarmı
• VDMA 24389 Kuru buz püskürtme sistemleri - güvenlik gereksinimleri

Acil durumda kapatma

1. Püskürtme tabancasının tetiğini serbest bırakın.
2. Program şalterini "0/OFF" konumuna getirin.
3. Karbondioksit tüpündeki kapatma valfini kapatın.
4. Basınçlı hava beslemesini kapatın.

Güvenlik tertibatları

TEDBIR

Eksik veya kusurlu güvenlik tertibatları. Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Emniyet kolu

Emniyet kolu, püskürtme tabancasının istenmeden çalıştırılmasını önler.

Tetik yalnızca emniyet kolu önceden kaldırılmışsa çekilebilir.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Koruyucu giysi

Tam görüş koruyucu gözlük, buğu önleyici, parça No.: 6.321-208.0

Kaymaz profilli soğuğa karşı koruyucu eldivenler, EN 511 uyarınca kategori III, parça no.: 6.321-210.0

Kafa bantlı koruyucu kulaklık, parça no.: 6.321-207.0

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Kumanda elemanları

Şekil A

① Sabitleme frenine sahip yönlendirme tekeri ② Püskürtme maddesi hortumu kaplini ③ Kontrol hattı kaplini ④ Kumanda paneli ⑤ İtme dirseği ⑥ Püskürtme tabancası için tutucu ⑦ Depolama alanı ⑧ Nozül tutucu ⑨ Ekran ⑩ Program şalteri ⑪ Pelet dozajı arıza göstergesi

- Kırmızı renkte yanıyorsa: Dozaj tertibatının tahrik motoru engellendi

– Kırmızı renkte yanıp sönüyorsa: Dozaj tertibatının tahrik motoru aşırı ısındı

⑫ Pelet oluşumu arıza göstergesi

– Kırmızı renkte yanıyorsa: Pelet oluşumuna ait tahrik motoru engellendi

⑬ Basınçlı hava beslemesi arıza göstergesi

– Kırmızı renkte yanıyorsa: Basınçlı hava beslemesinde çok az basınç var

– Kırmızı renkte yanıp sönüyorsa: Cihazın dahili basıncı çok yüksek

⑭ Gerilim beslemesi kontrol ışığı

– Yeşil renkte yanıyorsa: Gerilim beslemesi iyi durumda

⑮ Basınçlı hava kontrol ışığı

- Yeşil renkte yanıyorsa: Basınçlı hava beslemesi iyi durumda.

⑯ Püskürtme tabancası arıza göstergesi

– Sarı renkte yanıyorsa: Tetik sabitlendi (ör. kablo bağlayıcı)

– Sarı renkte yanıp sönüyorsa: Cihaza bağlı bir püskürtme tabancası yok

⑰ Püskürtme nozülü

⑱ Huzme tabancası

⑲ Kontrol ışıklı basınçlı hava/pelet düğmesi

– Kırmızı renkte yanıyorsa: Basınçlı hava püskürtmesi

– Kapalı: Pelet püskürtmesi

⑳ Tetik

㉑ Emniyet kolu ㉒ Tutucu koni ㉓ Püskürtme maddesi hortumu ㉔ Tüp bağlantısı

㉕ Sızdırmaz civata ㉖ Bakır sızdırmazlık halkası ㉗ Karbondioksit filtresi ㉘ Vidalı flanş ㉙ Tüp bağlantısı conta halkası (sipariş numarası 6.574-316.0) ㉚ Karbondioksit daldırma borulu tüpü (teslimat kapsamında değildir) ㉛ Karbondioksit hortumu ㉜ Karbondioksit tüpü tutucu kemeri ㉝ Ev tabanı için destek rayı ㉞ Lastik gergili hortum/kablo tutucu ㉟ Motor koruma şalterinin sıfırlanması için delik ㊱ Tutamak ㊲ Basınçlı hava bağlantısı ㊳ Karbondioksit tüpü için yerleştirme alanı ㊴ Karbondioksit egzoz hortumu ㊵ Şebeke fişine sahip elektrik kablosu ㊶ Püskürtme maddesi hortumu için tutucu ㊷ Yoğuşma suyu için tahliye musluğu

Ekran

Seviye 1...3'teki program şalteri: Şekil B

① Püskürtme basıncı ② Toplam işletim süresi ③ Müşteri servisi zamanı geldi ④ Son sıfırlamadan bu yana püskürtme süresi

Program şalteri Sıfırlama konumunda: Şekil C

① Püskürtme süresini sıfırlamak için basınçlı hava/peletler düğmesine basın ② Bir sonraki müşteri servisine kadar kalan süre ③ Son sıfırlamadan bu yana püskürtme süresi

İşletime alma

TEHLİKE

Yaralanma tehlikesi

Kuru buz peletleri hasarlı bileşenlerden dışarı çıkabilir ve yaralanmalara neden olabilir.

İşletime almadan önce, iyi durumda olduklarından emin olmak için özellikle püskürtme maddesi hortumu olmak üzere cihazın tüm bileşenlerini kontrol edin. Hasarlı bileşenleri kusursuz olanlarla değiştirin. Kirli bileşenleri temizleyin ve düzgün çalışıp çalışmadıklarını kontrol edin.

DİKKAT

Zarar görme tehlikesi

Cihaz muhafazasından zemine yoğuşma suyu damlayabilir.

Cihazı neme duyarlı zeminlerde çalıştırmayın.

1. Tahliye musluğunu açın ve cihazda biriken yoğuşma suyunu boşaltın.
2. Tahliye musluğunu kapatın.
3. Cihazı yatay, düz bir yüzeye yerleştirin.
4. Yönlendirme tekerlerini sabitleme frenleriyle bloke edin.
5. Püskürtme maddesi hortumunu cihaz üzerindeki kapline bağlayın.

Şekil H

①Kontrol hattı ②Rakor somunu ③ Kontrol hattı kaplini

④Püskürtme maddesi hortumu kaplini ⑤Rakor somunu ⑥Püskürtme maddesi hortumu 6. Püskürtme maddesi hortumunun rakor somununu gevşetin ve somun anahtarıyla hafifçe sıkın. 7. Kontrol hattını cihaza takın. 8. Kontrol hattının rakor somununu gevşetin ve elle sıkın. 9. Püskürtme tabancasını tutucu koni ile birlikte cihaz üzerindeki tutucuya yerleştirin.

TEHLİKE

Boğulma tehlikesi

Egzoz hortumundan karbondioksit çıkar. Solunan havada hacmen yüzde 8'lik bir konsantrasyonla karbondioksit bulunması bilinç kaybına, solunumun durmasına ve ölüme yol açar. Maksimum çalışma yeri konsantrasyonu %0,5'tir. Karbondioksit havadan daha ağırdır ve çukurlarda, bodrumlarda ve lavabolarda toplanır.

Egzoz hortumunu, dışarı çıkan karbondioksit nedeniyle kimsenin tehlikeye atılmayacağı şekilde döşeyin.

Not: Karbondioksit havadan daha ağırdır. Karbondioksitin aşağıya, örneğin dışarıdan atölyenin altındaki bir bodrum katına inmemesine (akmamasına) dikkat edin.

10. Egzoz hortumunu açık alana döşeyin veya bir emme tertibatına bağlayın.

Püskürtme nozülünün değiştirilmesi

Cihazı, temizlenecek nesnenin malzemesine ve kirlilik derecesine uyarlamak için püskürtme tabancasındaki püskürtme nozülü değiştirilebilir.

TEHLİKE

Yaralanma tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabilir ve kuru buz peletlerinin püskürmesi nedeniyle yaralanmalara ve soğuk yanıklarına neden olabilir.

Nozülü değiştirmeden önce program şalterini "0/OFF" konumuna getirin.

⚠UYARI

Yaralanma tehlikesi

Kullanımdan hemen sonra nozül çok soğuktur ve dokunulması durumunda soğuk yanıklarına neden olabilir.

Değiştirmeden önce nozülün çözülmesini bekleyin veya koruyucu eldiven giyin.

DİKKAT

Zarar görme tehlikesi

Püskürtme tabancasına püskürtme nozülü takılı değilse cihazı çalıştırmayın.

1. Serbest bırakma düğmesine basın ve püskürtme nozülünü püskürtme tabancasından çıkarın.

Şekil D

①Huzme tabancası ②Pim ③Püskürtme nozülü ④Kilit açma düğmesi 2. Diğer püskürtme nozülünü yerine oturana kadar püskürtme tabancasına bastırın.

Uyarı: Pim artık muhafazadan çıkıntı yapmıyorsa püskürtme nozülü doğru şekilde takılmış demektir. Püskürtme nozülü istenen yöne döndürülebilir.

Basınçlı havanın bağlanması

Not

Sorunsuz bir işletim için basınçlı havanın nem içeriği düşük (maksimum %5 bağlı nem, 0°C'nin altında çiy noktası) olmalıdır. Basınçlı havada yağ, kir ve yabancı maddeler bulunmamalıdır.

Basınçlı hava kuru ve yağsız olmalı, kompresörün çıkışına en az bir son soğutucu ve bir ayırıcı bağlanmalıdır.

Basınçlı hava beslemesi, müşteri tarafından sağlanan bir basınç düşürücü ile donatılmalıdır.

1. Kişisel koruyucu ekipman giyin.
2. Cihazdaki basınçlı hava bağlantısına basınçlı hava hortumu bağlayın.
3. Müşteri tarafından sağlanan basınçlı hava kapatma valfini yavaşça açın.

Karbondioksit tüpünün bağlanması

CO₂ beslemesi için gereksinimler:

- Sıvı CO₂ almak için daldırma tüplü CO₂ şişesi.

Not

Daldırma tüplü CO₂ şişeleri (daldırma tüpü de denir) genellikle şişenin üzerinde veya arkasında büyük bir "T" ile işaretlenir. Bazı durumlarda, daldırma tüpü ayrıca şişe üzerinde dikey bir boya çizgisi ile sembolize edilir.

- CO₂ kalitesi, "Amaca uygun kullanım" bölümündeki bilgilere uygun olmalıdır.

DİKKAT

Fonksiyon arızaları

CO₂ tüpü ile bağlantı bir artık basınç valfi veya çekvalf, gerekli CO₂ miktarının tahliye edilmesini önler.

Artık basınç valfli bir CO₂ şişesi kullanılıyorsa şişe ile cihaz arasına aksesuar olarak sunulan ABS artık basınç valfi (sipariş numarası 2.574-006.0) takılmalıdır.

Şekil E

① Artık basınç valfi olmayan CO₂ tüpü ② Artık basınç valfine sahip CO₂ tüpü Sıcaklık yükseldikçe pelet üretiminin etkinliği azalır ve egzoz hortumu yoluyla daha büyük oranda karbondioksit gaz halinde salınır. Karbondioksit tüplerini olabildiğince soğuk halde (31°C'nin altında) saklayın ve işletim sırasında ıslan, güneş ışınlarından ve hararetten koruyun.

1. Cihazı düz, sabit bir zemine itin.
2. Her iki yönlendirme tekerine de sabitleme freni uygulayın.
3. Karbondioksit tüpü için her iki tutma kemerini de açın.
4. Karbondioksit tüpünü cihazdaki yerleştirme alanına yerleştirin.

Uyarı: Karbondioksit tüpü bir tüp arabası üzerinde taşınırsa, taşıma arabası üzerindeki zemin alanının ön kenarı cihazın durma yüzeyine yerleştirilebilir. Ardından tüp döndürülerek arabadan durma yüzeyine doğru hareket ettirilebilir.

1. Her iki tutma kemerini de karbondioksit tüpünün etrafına yerleştirin, kilitleyin ve sıkın.
2. Koruyucu kapağı karbondioksit tüpünden çıkarın.

DİKKAT

Olası işlev arızaları

Gres kalıntıları, cihazda kuru buz karı oluşumunu engeller.

Karbondioksit tüpünün ve karbondioksit hortumunun bağlantı parçalarını ve dişlerini kontrol edin ve bunları gerekirse cihaza bağlamadan önce temizleyin.

Tüp ile tüp bağlantısı arasına hasarsız bir contanın yerleştirildiğinden emin olun.

1. Artık basınç valfi olan şişeler için karbon dioksit şişesine aksesuar olarak sunulan ABS artık basınç valfini (sipariş numarası 2.574-006.0) takın. Adaptörle birlikte verilen ayrı talimatlara uyun.
2. Karbondioksit filtreli tüp konektörünü, karbondioksit tüpüne bağlayın. Vidalı flanş ile karbondioksit tüpü arasına hatasız bir tüp bağlantı conta halkası takıldığından emin olun.
3. Vidalı flanşının dar rakor somununu açık uçlu veya lokma anahtarla (örn. 6.574-337.0) hafifçe sıkın. Karbondioksit hortumunun bükülmesini önlemek için geniş rakor somununu açık uçlu bir anahtarla tutun.

DİKKAT

Karbondioksit hortumunu burulmaya (bükülmeye) maruz bırakmayın, aksi takdirde hortumda hasar meydana gelebilir.

Elektrik bağlantısının kurulması

TEHLİKE

Elektrik çarpması nedeniyle yaralanma tehlikesi

Kullanılan priz bir elektrik tesisatçısı tarafından kurulmalı ve IEC 60364-1 ile uyumlu olmalıdır.

Cihaz yalnızca koruyucu topraklamalı bir güç kaynağına bağlanmalıdır.

Kullanılan priz kolayca erişilebilir olmalı ve yerden 0,6 m ile 1,9 m arasında bir yükseklikte olmalıdır.

Kullanılan priz kullanıcının görüş alanı dahilinde bulunmalıdır.

Cihaz, 30 mA hatalı akıma karşı koruma şalteri ile emniyete alınmalıdır.

Her işletimden önce cihazın güç kablosunda hasar olup olmadığını kontrol edin. Kablosu hasarlı olan cihazı işletmeye almayın. Hasarlı kablonun kalifiye bir elektrikçi tarafından değiştirilmesini sağlayın.

Uzatma kablosu IPX4 korumasını sağlamalı ve kablo modeli en azından H 07 RN-F 3G1,5 ile uyumlu olmalıdır.

Uygun olmayan uzatma kabloları tehlikeli olabilir. Kullanılan uzatma kablosu, dış mekanda kullanım için uygun olmalı, bağlantı kuru olmalı ve yerden yüksekte olmalıdır.

Bunun için prizi yerden en az 60 mm yukarıda tutan bir kablo makarasının kullanılması önerilir.

1. Şebeke fişini prize takın.

Püskürtme süresinin sıfırlanması

Çalışma saatlerini hesaba katmak için püskürtme süresi sayacı, çalışma başlamadan önce 0 değerine sıfırlanabilir.

1. Program şalterini sıfırlama konumuna getirin.

Şekil F

① Bir sonraki müşteri servisine kadar kalan süre

② Son sıfırlamadan bu yana püskürtme süresi

③ Basınçlı hava/peletler düğmesi

1. Püskürtme tabancasındaki basınçlı hava/peletler düğmesine basın.

Püskürtme süresi 0 değerine sıfırlanır

Kumanda etme

TEHLİKE

Yaralanma tehlikesi

Etrafta uçuşan kuru buz peletleri yaralanmalara veya soğuk yanıklarına neden olabilir.

Püskürtme tabancasını insanlara doğrultmayın. Üçüncü şahısları kullanım yerinden uzaklaştırın ve işletim boyunca (ör. bariyerlerle) uzak tutun. İşletim sırasında nozüle veya kuru buz püskürtmesine dokunmayın.

1. Tüm bakım çalışmalarını "Bakım ve onarım/işletime başlamadan önce günlük olarak" bölümünü referans alarak gerçekleştirin.
2. İşletim sırasında insanların girmesini önlemek için çalışma alanını kapatın.

TEHLİKE

Boğulma tehlikesi

Karbondioksit nedeniyle boğulma riski. Kuru buz peletleri katı karbondioksitten oluşur. Cihaz işletilirken çalışma yerindeki havanın karbondioksit içeriği artar.

Örneğin, karbondioksit nedeniyle kimsenin tehlikeye atılmaması için egzoz hortumunu açık alana döşeyin.

Not: Karbondioksit havadan daha ağırdır. Karbondioksitin aşağıya, örneğin dışarıdan atölyenin altındaki bir bodrum katına inmemesine (akmamasına) dikkat edin.

Daha uzun püskürtme çalışmaları için (günde 10 dakikadan uzun) ve özellikle küçük odalarda (300 m³'ten küçük), bir karbondioksit uyarı cihazının takılması önerilir. Solunan havadaki yüksek karbondioksit konsantrasyonu belirtileri:

%3...5: Baş ağrısı, yüksek solunum hızı. %7...10: Baş ağrısı, mide bulantısı, muhtemel bilinç kaybı.

Bu belirtiler ilk ortaya çıktığında cihazı derhal kapatın ve temiz hava almaya çıkın. Çalışmaya devam etmeden önce mutlaka havalandırma önlemlerini iyileştirin veya solunum cihazı kullanın.

Karbondioksit tedarikçisinin güvenlik veri sayfasını dikkate alın.

İnsan sağlığını tehdit eden maddelerden kaynaklanan tehlike.

Temizlenecek nesneden çıkarılan maddeler toz halinde havaya savrulur.

Temizleme işlemi sırasında insan sağlığına zararlı tozlar ortaya çıkarsa uygun güvenlik önlemlerini alın.

Patlama tehlikesi

Demir oksit ve hafif metal tozu karışımı, uygunsuz koşullar altında tutuşabilir ve yoğun hararet oluşturabilir.

Hafif metaller ve demir içeren parçalar üzerinde asla aynı anda çalışmayın.

Diğer malzeme üzerinde çalışmadan önce çalışma alanını ve emme tertibatını temizleyin.

1. Dar alanlarda çalışırken ortam havasındaki karbondioksit konsantrasyonunu tehlikeli seviyenin altında tutmak için yeterli hava değişimi olduğundan emin olun.
2. Temizlenecek hafif nesneleri sabitleyin.

TEHLIKE

Elektrostatik boşalma tehlikesi

Temizlenecek nesne, temizleme işlemi sırasında elektrostatik olarak yüklenebilir. Ardından meydana gelecek yük boşalması, yaralanmalara neden olabilir ve elektronik bileşenler zarar görebilir.

Temizlenecek nesneyi topraklayın ve temizlik işlemi sırasında topraklama işlemine devam edin.

1. Temizlenecek nesneyi elektriksel olarak topraklayın.
2. Koruyucu giysi, koruyucu eldiven, sıkıca oturan gözlük ve işitme koruyucu kullanın.
3. Basınçlı hava beslemesini etkinleştirin.
4. Karbondioksit tüpündeki kapatma valfini açın.
5. Program şalterini kademe 3'e getirin. Şekil G

①Program şalteri

②Kademe 1

③Kademe 2

④Kademe 3

⑤Reset

1. Püskürtme tabancasının geri tepme kuvveti ile dengenizi kaybetmemek için güvenli bir durma konumu seçin ve güvenli bir duruş benimseyin.

Kuru buz peletleriyle temizlik

1. Basınçlı hava/peletler düğmesini kullanarak pelet püskürtme ile işletimi seçin. (Kontrol ışığı yanmamalıdır.) Şekil I

① Kontrol ışıklı basınçlı hava/pelet düğmesi Kırmızı renkte yanıyorsa: Basınçlı hava püskürtmesi Kapalı: Pelet püskürtmesi

1. Müşteri tarafından sağlanan basınç düşürücüdeki püskürtme basıncını istenen değere ayarlayın. Maksimum basınç: 10 bar. Minimum basınç:

• 1. Kademe: 0,7 bar

Basınç ekranda görüntülenir. Minimum basınca ulaşılmazsa veya maksimum basınç aşılırsa gösterge yanıp söner.

1. Püskürtme tabancasını vücudunuzdan uzaklaştırın.
2. Püskürtme tabancasının emniyet kolunu yukarı doğru itin ve aynı zamanda tetiği çekin. Şekil K

①Emniyet kolu

②Tetik

③ Çalışma aydınlatması

Çalışma aydınlatması, pelet üretimi ile aynı zamanda başlar.

1. Pelet püskürtmesi oluşana kadar bekleyin.

DİKKAT

Cihazı asla karbondioksit tüpü olmadan veya boş bir karbondioksit tüpü ile çalıştırmayın.

5 dakikalık püskürtme süresinin ardından püskürtme tabancasından pelet çıkmazsa program şalteriyle daha yüksek bir kademe seçin veya karbondioksit tüpünü değiştirin.

1. Gerekirse program şalterini kademe 2 veya 1'e geri çevirin.

DİKKAT

Zarar görme tehlikesi

Kaba peletler kaçabilir.

Hasar meydana gelmesini önlemek için temizlik performansını önce görünmeyen bir alanda kontrol edin.

Not

Kuru buz püskürtmesinde kesintiler varsa püskürtme basıncını artırın veya program seçme şalterinde daha düşük bir seviye ayarlayın.

1. Pelet püskürtmesini temizlenecek nesneye yönlendirin ve püskürtme ile kiri temizleyin.
2. Tetiği bırakın.

Pelet püskürtmesi durur.

Çalışma aydınlatması 30 saniye sonra söner.

1. Püskürtme tabancasını tutucu koni ile birlikte cihaz üzerindeki tutucuya yerleştirin.

Şekil J

① Tutucu

② Tutucu koni

③ Huzme tabancası

1. Çalışma molası 30 dakikadan uzun sürerse karbondioksit tüpündeki kapatma valfini kapatın.

Pelet püskürtmesi olmadan basınçlı hava

Gevşek kir, kuru buz peletleri olmadan basınçlı hava ile giderilebilir.

1. Basınçlı hava/peletler düğmesini kullanarak basınçlı hava ile işletimi seçin. (Kontrol ışığı kırmızı renkte yanmalıdır.) Şekil I

① Kontrol ışıklı basınçlı hava/pelet düğmesi Kırmızı renkte yanıyorsa: Basınçlı hava püskürtmesi Kapalı: Pelet püskürtmesi

1. Püskürtme tabancasının emniyet kolunu yukarı doğru itin ve aynı zamanda tetiği çekin.

Şekil K

① Emniyet kolu

② Tetik

③ Çalışma aydınlatması

Basınçlı hava, püskürtme nozülünden dışarı çıkar ve çalışma aydınlatması etkindir.

1. Basınçlı hava püskürtmesini temizlenecek nesneye yönlendirin ve kirleri giderin.
2. Tetiği bırakın.

Basınçlı hava püskürtmesi durur. Çalışma aydınlatması 30 saniye sonra söner.

1. Püskürtme tabancasını tutucu koni ile birlikte cihaz üzerindeki tutucuya yerleştirin.
2. Çalışma molası 30 dakikadan uzun sürerse karbondioksit tüpündeki kapatma valfini kapatın.

İşletmenin tamamlanması

1. Püskürtme tabancasının tetiğini serbest bırakın.
2. Karbondioksit tüpündeki kapatma valfini kapatın.
3. Daha fazla pelet çıkmayana kadar püskürtme tabancasındaki tetiği çekin.
4. Program şalterini kademe 1'e getirin.
5. Basınçlı hava beslemesini kapatın.
6. Basınçlı hava cihazdan çıkana kadar püskürtme tabancasındaki tetiği çekin.
7. Program şalterini "0/OFF" konumuna getirin.
8. Şebeke fişini prizden çekin.
9. Güç kablosunu sarın, bir hortum/kablo tutucusuna asın ve lastik gergiyle sabitleyin.

Şekil L

① Şebeke kablosu

② Hortum/kablo tutucu

③ Lastik gerdirici

④ Egzoz hortumu

1. Basınçlı hava hortumunu cihazdan ayırın.

11. Egzoz hortumunu sarın, bir hortum/kablo tutucuya asın ve lastik gergiyle sabitleyin.

1. Püskürtme maddesi hortumunu sarın ve püskürtme maddesi hortumu tutucusuna asın.
2. Püskürtme tabancasını koni ile birlikte cihaz üzerindeki tutucuya yerleştirin.

Taşıma

TEDBİR

Kaza ve yaralanma tehlikesi

Taşıma ve depolama esnasında cihazın ağırlığını dikkate alın, bkz. Teknik veriler bölümü.

DİKKAT

Zarar görme tehlikesi

Cihaz yatay olarak taşınırken motor yağı sızabilir. Daha sonra yağ yetersizliği, bir sonraki işletimde hasara neden olabilir.

Cihazı sadece dik konumda taşıyın.

1. Taşıma işleminden önce "İşletimin sonlandırılması" bölümündeki tüm adımları gerçekleştirin.
2. Yönlendirme tekerlerindeki sabitleme frenlerini serbest bırakın ve cihazı itme kolu üzerine itin.
3. Karbondioksit tüpünü araca yüklemeden önce cihazdan çıkarın.
4. Cihaz 2 kişi tarafından kaldırılabilir. Her kişi cihazın alt tarafından bir tutamağı kullanır ve diğer eli üst kenarda olacak şekilde cihazı destekler.
5. Araçlarda taşıma için yönlendirme tekerlerindeki sabitleme frenlerini kilitleyin ve cihazı bir gergi kayışı ile emniyete alın. Şekil M

Depolama

TEDBİR

Kaza ve yaralanma tehlikesi

Taşıma ve depolama esnasında cihazın ağırlığını dikkate alın, bkz. Teknik veriler bölümü.

Cihaz, sadece iç mekanlarda depolanmalıdır.

TEHLİKE

Boğulma tehlikesi

Karbondioksit kapalı alanlarda toplanabilir ve boğulma nedeniyle ölüme neden olabilir. Karbondioksit tüplerini (cihaza bağlı olsalar bile) yalnızca iyi havalandırılan yerlerde saklayın.

Bakım ve koruma

Bakım talimatları

Aşağıdaki bakım planına göre düzenli bakım yapılması, sistemin güvenilir bir şekilde işletilmesi için temel ilkedir.

Yalnızca üreticinin orijinal yedek parçalarını veya üretici tarafından önerilen parçaları kullanın, ör.

• Yedek parçalar ve aşınma parçaları,
• Aksesuarlar,
• işletim maddeleri, • Temizleme maddesi.

TEHLİKE

Kaza tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabilir. Cihazın soğuk parçaları veya sıvı karbondioksit donmaya neden olabilir. Gaz halindeki karbondioksit, boğulma kaynaklı ölüme neden olabilir.

Cihaz üzerinde çalışmaya başlamadan önce "İşletimin sonlandırılması" bölümündeki tüm adımları gerçekleştirin. Cihaz ısınana kadar bekleyin veya soğuktan korunma giysisi giyin. Kuru buzu asla ağzınıza almayın.

DİKKAT

Zarar görme tehlikesi

Yanlış temizlik maddesinin kullanılması, cihaza ve püskürtme tabancasına zarar verebilir.

Cihazı veya püskürtme tabancasını asla çözücüler, benzin veya yağ içeren temizlik maddeleriyle temizlemeyin.

Bakım sözleşmesi

Sistemin güvenilir bir şekilde işletilmesini sağlamak için bir bakım sözleşmesi yapmanızı öneririz. Lütfen sorumlu KÄRCHER müşteri servisiyle iletişime geçin.

Bakım planı

Günlük olarak işletme başlamadan önce

1. Püskürtme maddesi hortumunu çatlaklara, bükülmelere ve diğer hasarlara karşı dikkatlice inceleyin. Hortumdaki yumuşak noktalar, hortumun iç kısmında aşınmaya işaret eder. Arızalı veya aşınmış hortumu yeni bir hortumla değiştirin.
2. Elektrik kabloları ve prizlerde hasar olup olmadığını kontrol edin. Arızalı parçaların müşteri servisi tarafından değiştirilmesini sağlayın.

Her 100 işletme saatinde

1. Püskürtme maddesi hortumu ve cihaz üzerindeki kaplinlerde hasar ve aşınma olup olmadığını kontrol edin. Arızalı püskürtme maddesi hortumunu değiştirin, cihazdaki arızalı kaplinlerin müşteri servisi tarafından değiştirilmesini sağlayın.

500 saatte bir veya yıllık

1. Cihazın müşteri servisi tarafından kontrol edilmesini sağlayın.

2 yılda bir

1. Püskürtme maddesi hortumunu en az 2 yılda bir yenileyin.

Testler

DGUV R 100-500 uyarınca cihaz üzerinde aşağıdaki testler bir uzman tarafından yapılmalıdır. Testin sonuçları bir test sertifikasına kaydedilmelidir. Cihazın operatörü test sertifikasını bir sonraki teste kadar saklamalıdır.

Bir yıldan uzun süren bir işletim kesintisinden sonra

1. Cihazın usulüne uygun durumda olup olmadığını ve işlevselliğini test edin.

Kurulum yeri değiştirildikten sonra

1. Cihazın usulüne uygun durumda olup olmadığını, işlevselliğini ve kurulumunu test edin.

Onarım çalışmaları veya işletim güvenliğini etkileyebilecek değişikliklerden sonra

1. Cihazın usulüne uygun durumda olup olmadığını, işlevselliğini ve kurulumunu test edin.

Arıza durumunda yardım

TEHLİKE

Kaza tehlikesi

Cihaz istemsiz olarak çalışmaya başlayabilir. Cihazın soğuk parçaları veya sıvı karbondioksit donmaya neden olabilir. Gaz halindeki karbondioksit, boğulma kaynaklı ölüme neden olabilir.

Cihaz üzerinde çalışmaya başlamadan önce "İşletimin sonlandırılması" bölümündeki tüm adımları gerçekleştirin. Cihaz ısınana kadar bekleyin veya soğuktan korunma giysisi giyin. Kuru buzu asla ağzınıza almayın.

DİKKAT

Zarar görme tehlikesi

Yanlış temizlik maddesinin kullanılması, cihaza ve püskürtme tabancasına zarar verebilir. Cihazı veya püskürtme tabancasını asla çözücüler, benzin veya yağ içeren temizlik maddeleriyle temizlemeyin.

Arıza göstergesi

Arızalar, kumanda panelindeki kontrol ışıklarıyla gösterilir.

Şekil N

① Püskürtme tabancası arıza göstergesi ② Basınçlı hava beslemesi arıza göstergesi ③ Pelet oluşumu arıza göstergesi ④ Pelet dozajı arıza göstergesi

Arızaların giderilmesi

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili Kärcher müşteri servisine başvurun.

Hata Hatanın giderilmesi
Püskürtme tabancası arıza göstergesi yanıyor	● Çalıştırmadan önce püskürtme tabancasının tetiğini çekmeyin.● Püskürtme tabancasının tetiğindeki sabitlemeyi çıkarın.
Püskürtme tabancası arıza göstergesi yanıp sönyyor	● Püskürtme tabancasındaki kontrol hattının cihaza bağlı olup olmadığını kontrol edin.● Püskürtme maddesi hortumundaki kontrol hattında hasar olup olmadığını kontrol edin.
Basınçlı hava beslemesi arıza göstergesi yanıyor	● Hava basıncını artırın.
Basınçlı hava beslemesi arıza göstergesi yanıp sönyyor	● Egzoz hortumunda tıkanma olup olmadığını kontrol edin.● Karbondioksit tüpü çok sıcakır ve bu nedenle çok yüksek bir basınca sahiptir. Cihazı karbondioksit tüpüyle birlikte daha serin bir yere kurun veya doğrudan güneş ışığından koruyun.
Pelet oluşumu arıza göster-gesi yanıyor	● Cihazı çözülmeye bırakın. Karbondioksit filtresini kontrol edin ve gerekirse değiştirin. Ardından sı-fırlama işlemi gerçekleştirin.● Arıza tekrar tekrar meydana gelirse karbondioksit tüpünü değiştirin.
Pelet dozajı arıza göstergesi yanıyor	● Cihazı kapatın ve tekrar açın.● Arıza göstergesi yanmaya devam ederse müşteri hizmetleri ile iletişime geçin.
Pelet dozajı arıza göstergesi yanıp sönyyor	● Dozaj motorunu soğumaya bırakın. Cihazı, havanın cihaza aşağıdaki girebileceği şekilde konum-landırın. Gerekirse müşteri servisi ile iletişime geçin.
Gerilim beslemesi kontrol ışığı yanmıyor	Şebeke fişini prize takın.Müşteri tarafından sağlanan gerilim beslemesini kontrol edin.
Basınçlı hava kontrol ışığı yanmıyor	Basınçlı hava hortumunu cihaza bağlayın.Müşteri tarafından sağlanan basınçlı hava beslemesindeki kapatma valfini açın.
Cihaz çalışmıyor	Kontrol ışıklarını ve arıza göstergelerini kontrol edin.Bir sıfırlama işlemi gerçekleştirin.
Düşük temizleme performansı	Program şalterini daha yüksek bir kademeye çevirin.Püskürtme basıncını artırın.Karbondioksit tüpünün dolum seviyesini kontrol edin.Aşırı ısınmış karbondioksit tüpü kullanmayın. Karbondioksit tüpünü ıslı radyasyondan koruyun. Karbondioksitin sıcaklığı 31°C' nin üzerindeyse pelet oluşumunun verimliliği keskin bir şekilde düşer.Tıkanıklıkları gidermek için püskürtme maddesi hortumunu ve püskürtme tabancasını çözülmeye bırakın. Ardından püskürtme basıncını artırın.
Pelet dozajı çok düşük	Program şalterini daha yüksek bir kademeye çevirin.Karbondioksit tüpü ile cihaz arasındaki karbondioksit filtresini değiştirin.
Kuru buz püskürtmesinde tekrarlayan kesintiler	Program şalterini daha düşük bir seviyeye getirin veya püskürtme basıncını artırın.Püskürtme nozulu tıkalıysa:a Karbondioksit tüpünü hemen kapatın.b Cihazı 30 dakika çözülmeye bırakın.c Püskürtme basıncını artırın.d Pelet kalıntılarını gidermek için cihazı karbondioksit tüpü kapalı olarak çalıştırın.

Sıfırlama işleminin gerçekleştirilmesi

1. Cihazın içindeki sıfırlama düğmesine bir tornavidayla basın.

Şekil O

Karbondioksit filtresinin değiştirilmesi

DİKKAT

Fonksiyon arızaları

Kirlenmiş karbondioksit işlevsel arızalara neden olabilir.

Karbondioksit filtresi üzerinde çalışırken cihazın içine kir girmemesine mutlaka dikkat edin.

DİKKAT

Fonksiyon arızaları

Kirlilik nedeniyle meydana gelen arızalar. Kilitleme vidası her gevşetildiğinde veya çıkarıldığında karbondioksit filtresi ve bakır sızdırmazlık halkası değiştirilmelidir. Bu yapılmazsa partiküller karbondioksit filtresinden ayrılabilir ve arızaya neden olabilir.

Not

Karbondioksit filtresi, basınçlı tüp konektörü karbondioksit tüpünden ayrıldığında geri yıkanır ve temizlenir. Bu nedenle, karbondioksit filtresinin düzenli olarak değiştirilmesi gerekli değildir.

1. Karbondioksit tüpündeki kapatma valfini kapatın.
2. Karbondioksit hortumunun basıncını tahliye etmek için cihazı en yüksek kademede yakl. 1 dakika boyunca çalıştırın.
3. Karbondioksit tüpü üzerindeki vidalı flanşı sökün.
4. Vidalı flanştaki kilitleme vidasını dikkatlice sökün. Karbondioksit hortumuna kir girmesini önleyebilmek için vidalı flanşı aşağı sarkıtın.

Şekil P

① Vidalı flanş ② Karbondioksit filtresi ③ Bakır sızdırmazlık halkası ④ Sızdırmaz civata

1. Karbondioksit filtresini çıkarın.
2. Kilitleme vidasını ve vidalı flanşı elektrikli süpürgeyle temizleyin.
3. Yeni karbondioksit filtresini kilitleme vidasının üzerinde elle dikkatlice bastırın.
4. Bakır sızdırmazlık halkasını değiştirin.
5. Vidalı flanşın geniş altıgenini açık uçlu bir anahtarla tutarken vidalı flanşı sıkın. Sıkma torku: 80 Nm.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Aksesuarlar

ABS artık basınç valfi

Sipariş numarası 2.574-006.0

Artık basınç valfli karbon dioksit şişeleri kullanırken gereklidir.

Teknik bilgiler

		IB 10/8 L2P
Elektrik bağlantısı
Şebeke gerilimi V 220...		230
Faz ~ 1
Frekans	Hz	50...60
Bağlantı gücü	kW	1,0
Koruma türü		IPX4
Kaçak akım, tip.	mA	<3,5
Hatalı akıma karşı koruma salteri	delta I,A	0,03
Basınçlı hava bağlantısı
Basınçlı hava hortumu, no-İncminal genişlik (min.)		0,5

		IB 10/8 L2P
Basınç (maks.)	MPa(bar)	1,0(10)
Basınçlı hava tüketimi,maks.	m3/min	0,8

Cihaz performans verileri

Püskürtme basıncı, maks.	MPa(bar)	1,0(10)
Püskürtme basıncı, min.kademe 1	MPa(bar)	0,07(0,7)
Püskürtme basıncı, min.kademe 2	MPa(bar)	0,14(1,4)
Püskürtme basıncı, min.kademe 3	MPa(bar)	0,28(2,8)
Karbondioksit tüketimi	kg/h	20...60

Püskürtme tabancasının N 40 geri tepme kuvveti, maks.

Karbondioksit tüpü

Azami dolum miktarı	kg	37,5
Çap, maks.	mm	220

Ortam koşulları

Hava değişimi	m3/sa	2000
Boyutlar ve ağırlıklar
Tipik işletim ağırlığı (karbondioksit tüpü olmadan)	kg	95
Uzunluk	mm	866
Genişlik	mm	443
Karbondioksit tüpü olmadan yükseklik	mm	970

EN 60335-2-79 uyarınca tespit edilen değerler

El-kol titreşim değeri	m/s2	0,08
Ses basınç seviyesi	dB(A)	95
Ses gücü seviyesi LWA + Belirsizlik KWA	dB(A)	115

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı, yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Ice Blaster (Buz Kırıcı)

Tip:

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN IEC 63000: 2018

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
