KULLANIM KILAVUZU HDS 716 CX Kärcher

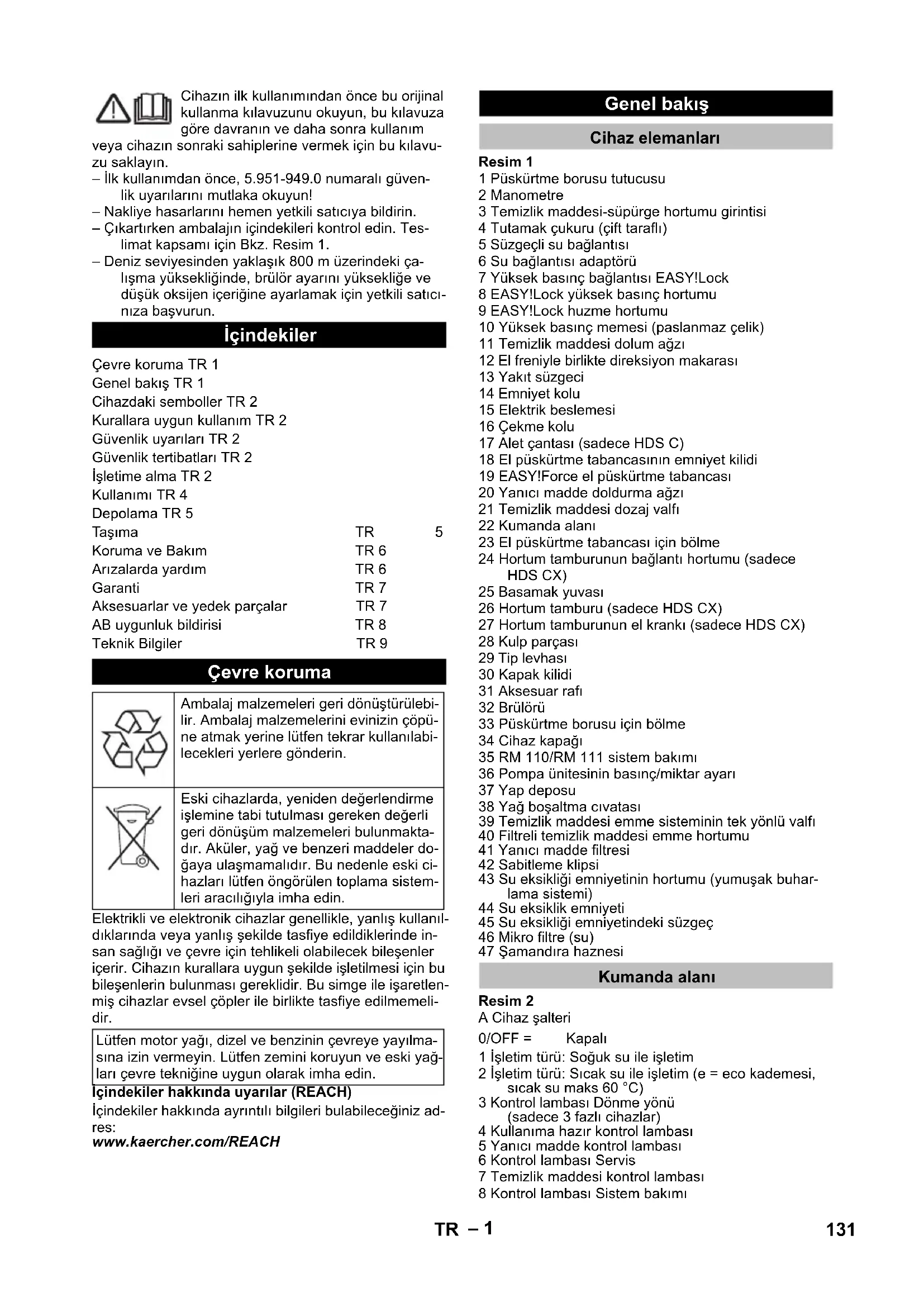

Τυπικό βάρος λειτουργίας, C kg 118,1 118,1 121,1 Τυπικό βάρος λειτουργίας, CΧ kg 121 121 124 Δεξαμενή καυσίμου l 15,5 15,5 15,5 Δοχείο απορρυπαντικού l 15,5 15,5 15,5 130 EL– 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavu- zu saklayın. – İlk kullanımdan önce, 5.951-949.0 numaralı güven- lik uyarılarını mutlaka okuyun! – Nakliye hasarlarını hemen yetkili satıcıya bildirin. – Çıkartırken ambalajın içindekileri kontrol edin. Tes- limat kapsamı için Bkz. Resim 1. – Deniz seviyesinden yaklaşık 800 m üzerindeki ça- lışma yüksekliğinde, brülör ayarını yüksekliğe ve düşük oksijen içeriğine ayarlamak için yetkili satıcı- nıza başvurun. Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıl- dıklarında veya yanlış şekilde tasfiye edildiklerinde in- san sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlen- miş cihazlar evsel çöpler ile birlikte tasfiye edilmemeli- dir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Resim 1 1 Püskürtme borusu tutucusu 2 Manometre 3 Temizlik maddesi-süpürge hortumu girintisi 4 Tutamak çukuru (çift taraflı) 5 Süzgeçli su bağlantısı 6 Su bağlantısı adaptörü 7 Yüksek basınç bağlantısı EASY!Lock 8 EASY!Lock yüksek basınç hortumu 9 EASY!Lock huzme hortumu 10 Yüksek basınç memesi (paslanmaz çelik) 11 Temizlik maddesi dolum ağzı 12 El freniyle birlikte direksiyon makarası 13 Yakıt süzgeci 14 Emniyet kolu 15 Elektrik beslemesi 16 Çekme kolu 17 Alet çantası (sadece HDS C) 18 El püskürtme tabancasının emniyet kilidi 19 EASY!Force el püskürtme tabancası 20 Yanıcı madde doldurma ağzı 21 Temizlik maddesi dozaj valfı 22 Kumanda alanı 23 El püskürtme tabancası için bölme 24 Hortum tamburunun bağlantı hortumu (sadece HDS CX) 25 Basamak yuvası 26 Hortum tamburu (sadece HDS CX) 27 Hortum tamburunun el krankı (sadece HDS CX) 28 Kulp parçası 29 Tip levhası 30 Kapak kilidi 31 Aksesuar rafı 32 Brülörü 33 Püskürtme borusu için bölme 34 Cihaz kapağı 35 RM 110/RM 111 sistem bakımı 36 Pompa ünitesinin basınç/miktar ayarı 37 Yap deposu 38 Yağ boşaltma cıvatası 39 Temizlik maddesi emme sisteminin tek yönlü valfı 40 Filtreli temizlik maddesi emme hortumu 41 Yanıcı madde filtresi 42 Sabitleme klipsi 43 Su eksikliği emniyetinin hortumu (yumuşak buhar- lama sistemi) 44 Su eksiklik emniyeti 45 Su eksikliği emniyetindeki süzgeç 46 Mikro filtre (su) 47 Şamandıra haznesi Resim 2 A Cihaz şalteri 1 İşletim türü: Soğuk su ile işletim 2 İşletim türü: Sıcak su ile işletim (e = eco kademesi, sıcak su maks 60 °C) 3 Kontrol lambası Dönme yönü (sadece 3 fazlı cihazlar) 4 Kullanıma hazır kontrol lambası 5 Yanıcı madde kontrol lambası 6 Kontrol lambası Servis 7 Temizlik maddesi kontrol lambası 8 Kontrol lambası Sistem bakımı İçindekiler Çevre koruma TR 1 Genel bakış TR 1 Cihazdaki semboller TR 2 Kurallara uygun kullanım TR 2 Güvenlik uyarıları TR 2 Güvenlik tertibatları TR 2 İşletime alma TR 2 Kullanımı TR 4 Depolama TR 5 Taşıma TR 5 Koruma ve Bakım TR 6 Arızalarda yardım TR 6 Garanti TR 7 Aksesuarlar ve yedek parçalar TR 7 AB uygunluk bildirisi TR 8 Teknik Bilgiler TR 9 Çevre koruma Ambalaj malzemeleri geri dönüştürülebi- lir. Ambalaj malzemelerini evinizin çöpü- ne atmak yerine lütfen tekrar kullanılabi- lecekleri yerlere gönderin. Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmakta- dır. Aküler, yağ ve benzeri maddeler do- ğaya ulaşmamalıdır. Bu nedenle eski ci- hazları lütfen öngörülen toplama sistem- leri aracılığıyla imha edin. Lütfen motor yağı, dizel ve benzinin çevreye yayılma- sına izin vermeyin. Lütfen zemini koruyun ve eski yağ- ları çevre tekniğine uygun olarak imha edin. Genel bakış Cihaz elemanları Kumanda alanı 0/OFF = Kapalı 131TR– 2 – Temizlik prosesinin kullanım elemanları sarıdır. – Bakım ve servis kullanım elemanları açık gridir. Yüksek basınçlı tazyik, düzgün kullanıl- madığı zaman tehlikeli olabilir. Tazyik kişi- lere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır. Temizlenebilenler: Makineler, motorlu taşıtlar, inşaat maki- neleri, aletler, cepheler, teraslar, bahçe makineleri, vb. TEHLIKE Yaralanma tehlikesi! Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında ilgili güvenlik ku- rallarına uyun. Su kalitesiyle ilgili beklentiler: DIKKAT Yüksek basınç maddesi olarak sadece temiz su kullanıl- malıdır. Kirlenme, cihazda veya aksesuarlarda zama- nından önce aşınmaya ve tortu oluşmasına neden olur. Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır. – Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin. – Kaza önlemeye dair kanunlardaki ilgili ulusal tali- matlara dikkat edin. Sıvı püskürtücüler düzenli ola- rak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir. – Cihazın ısıtma tertibatı bir yakma sistemidir. Yak- ma sistemleri, kanunlardaki ilgili ulusal talimatlara göre düzenli olarak kontrol edilmelidir. – Cihazda/Aksesuarda değişiklikler yapılmamalıdır. Güvenlik tertibatları kullanıcının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalış- ma şekli değiştirilmemelidir. – Su miktarının pompa kafasından ya da hidrolik ba- sınç ayarı ile azaltılması sırasında, taşma valfı açı- lır ve suyun bir bölümü pompanın emme tarafına geri akar. – Tüm su pompanın emme tarafına geri akacak şe- kilde el püskürtme tabancası kapatılırsa, taşma valfındaki basınç şalteri pompayı kapatır. – El püskürtme pompası tekrar açılırsa, silindir kapa- ğındaki basınç şalteri pompayı tekrar açar. Taşma valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabi- lir. – Taşma valfı ya da basınç şalteri arızalıysa, emniyet valfı açılır. Emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabi- lir. – Su eksiklik emniyeti, su eksikliği durumunda brülö- rün devreye girmesini önler. – Bir süzgeç, emniyetin kirlenmesini önler ve düzenli olarak temizlenmelidir. – Egzoz gazı sıcaklık sınırlayıcısı, çok yüksek bir eg- zoz gazı sıcaklığına ulaşılması durumunda cihazı kapatır. 몇 UYARI Yaralanma tehlikesi! Cihaz, aksesuarlar, besleme hatla- rı, ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değilse, cihaz kullanılmamalıdır. Park frenini kilitleyin. Renk kodu Cihazdaki semboller Elektrik gerilimi nedeniyle tehlike! Sistem parçalarında sadece elektrik tek- nisyenleri ya da yetkili teknik personel çalışmalıdır. Sıcak yüzeyler nedeniyle yanma tehlike- si! Zehirlenme tehlikesi! Egzoz gazlarını solumayın. Kurallara uygun kullanım Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu ne- denle motorlar ve zeminleri lütfen yağ ayırıcı uygun yerlerde yıkayın. pH değeri 6,5...9,5 Elektrik iletkenliği * Taze su iletkenliği +1200 µS/cm Ayrılabilir maddeler ** < 0,5 mg/l Filtrelenebilir maddeler *** < 50 mg/l Hidrokarbonlar < 20 mg/l Klorid < 300 mg/l Sülfat < 240 mg/l Kalsiyum < 200 mg/l Toplam sertlik < 28 °dH < 50 °TH < 500 ppm (mg CaCO

• maks. toplam 2000 µS/cm ** Numune hacmi 1 litre, çalışma süresi 30 dakika *** aşındırıcı maddeler kullanılmaz Güvenlik uyarıları Güvenlik tertibatları İki basınç şalterli taşma valfı Emniyet valfı Su eksiklik emniyeti Egzoz gazı sıcaklık sınırlayıcısı İşletime alma 132 TR– 3 Resim 3 Cıvataların sıkma torku: 6,5-7,0 Nm Resim 4 Alet çantasını cihazdaki üst kilitleme kulaklarına asın. Alet çantasını aşağı doğru katlayın ve yerine otur- tun. Alet çantasını 2 cıvatayla sabitleyin (sıkma torku: 6,5-7,0 Nm). Not: 2 cıvata açıkta kalır. Resim 5 Hortum tamburunu cihazdaki alt kilitleme kulakları- na asın. Hortum tamburunu yukarı doğru katlayın ve yerine oturtun. Hortum tamburunu 4 cıvatayla sabitleyin (sıkma torku: 6,5-7,0 Nm). Hortum tamburunun bağlantı hortumunu cihazın yüksek basınç bağlantısına takın. Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şe- kilde birbirlerine bağlar. Resim 6 Huzme borusunu el püskürtme tabancası ile bağla- yın ve elle sıkın (EASY!Lock). Yüksek basınç memesini huzme borusuna takın. Rakor somununu takın ve elle sıkın (EASY!Lock). Hortum tambursuz cihaz: Yüksek basınç hortumunu cihazın el püskürtme ta- bancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock). Hortum tamburlu cihaz: Yüksek basınç hortumunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock). DIKKAT Zarar görme tehlikesi! Yüksek basınç hortumunu her zaman tümüyle açın. Resim 7 Yüksek basınç hortumunu hortum tamburundan tü- müyle çekerek açın. Yüksek basınç hortumunun sabitleme mandalını kanırtın ve hortumu dışarı çekin. Hortum nipelini hortum tamburunun düğüm parça- sına itin ve sabitleme mandalı ile emniyete alın. Yerel su sertliğinin belirlenmesi: – Yerel su tedarik kurumu üzerinden, – bir sertlik test cihazı ile (Sipariş No. 6.768-004). Not: – RM 110 kireçli suda ısıtma bobininin kireçlenmesi- ni önler. – RM 111 yumuşak suda pompa bakımı ve siyah su oluşumuna karşı koruma sağlamak için kullanılır. Not: Kilidin çarpması için, yerleştirme sırasında şişeyi sıkıca içeri bastırın. Boşalmadan önce şişeyi dışarı çek- meyin. Uyarı: Bir adet sistem bakımı şişesi RM 110 teslimat içeriğine dahildir. Sistem bakım şişesini değiştirin. TEHLIKE Patlama tehlikesi! Sadece dizel yakıt ya da hafif ısıtma yağı doldurun. Örn. benzin gibi uygun olmayan yanıcı maddeler kullanılmamalıdı

DIKKAT Zarar görme tehlikesi! Cihazı asla boş yakıt deposu ile çalıştırmayın. Aksi takdirde yanıcı madde pompası za- rar görür. Yanıcı maddeyi doldurun. Depo kapağını kapatın. Taşan yanıcı maddeyi silin. TEHLIKE Yaralanma tehlikesi! – Sadece Kärcher ürünleri kullanın. – Kesinlikle çözücü maddeler (benzin, aseton, tiner, vb) doldurmayın. – Göz ve deri temasını önleyin. – Temizlik maddesi üreticisinin güvenlik ve kullanım uyarılarına dikkat edin. Kärcher, özel bir temizlik ve koruma malzemesi programı sunmaktadır. Bu konuda yetkili satıcınızdan bilgi alabilirsiniz. Temizlik maddesini doldurun. Bağlantı değerleri için teknik bilgiler bölümüne bakın. Giriş hortumunu (asgari uzunluk 7,5 m, asgari çap 3/4”) su bağlantısı adaptörü yardımıyla cihazın su bağlantısına ve su girişine (örneğin su musluğuna) bağlayın. Bilgi: Giriş hortumu teslimat kapsamına dahil değildir. Suyu harici bir depodan emmek sterseniz, aşağıdaki değişiklik gereklidir: Sistem bakım şişesini çıkartın. Resim 8 Brülör muhafazasındaki 2 cıvatayı sökün. Resim 9 Arka panoyu sökün ve çıkartın. Sistem bakım de- posunun ağzı, arka panoda kalır. Resim 10 Su bağlantısını mikro filtreden çıkartın. Mikro filtreyi pompa kafasından sökün. Sistem bakım deposunu çıkartın. Kulp parçasının takılması Alet çantasının takılması (sadece HDS C) Hortum tamburunun takılması (sadece HDS CX) El püskürtme tabancası, püskürtme borusu, meme ve yüksek basınç hortumunun takılması Yedek yüksek basınç hortumunun takılması Hortum tamburlu cihaz Sistem bakımı Sistem bakımını belirleme Su sertliği (°dH) Uygulanacak sistem bakımı <3 RM 111 >3 RM 110 Sistem bakım şişesinin değiştirilmesi Yanıcı maddenin doldurulması Temizlik maddesinin doldurulması Su bağlantısı Suyun depodan emilmesi 133TR– 4 Resim 11 Şamandıra deposuna giden üst besleme hortumu- nu sökün. Üst besleme hortumunu pompa kafasına bağlayın. Temizlik maddesi dozaj valfının yıkama hattını çı- kartıp kör tapaya takın. Emme hortumunu (minimum 3/4" çapında) filtreyle (aksesuar) birlikte su bağlantısına bağlayın. – Maksimum emme yüksekliği: 0,5 m Pompa suyu emene kadar şunları yapmalısınız: Pompa ünitesinin basınç/miktar ayarını maksimum değere ayarlayın. Temizlik maddesi dozaj valfını kapatın. TEHLIKE Yaralanma ve hasar tehlikesi! Bir içme suyu deposun- dan kesinlikle su emmeyin. Tiner, benzin, yağ ya da fil- tre edilmemiş su gibi çözücü madde içeren sıvıları ke- sinlikle emmeyin. Cihazdaki contalar çözücü maddelere karşı dayanıklı değildir. Çözücü maddelerin püskürme dumanı patlayıcı ve zehirlidir. Geri takma işlemi ters sırada gerçekleşir. Not: Manyetik valf kablosunun sistem bakım deposuna sıkışmamasına dikkat edin. Resim 12 Not: Arka panoyu kanala oturttuktan sonra, sistem ba- kım ünitesini tutun ve ağzı, sistem bakım deposunun üstüne bastırın. – Bağlantı değerleri için Bkz. Teknik Özellikler ve Tip Plakası. – Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır. TEHLIKE Elektrik çarpması nedeniyle yaralanma tehlikesi! – Uygun olmayan elektrikli uzatma kabloları tehlikeli olabilir. Serbest zamanlarda, sadece bunun için müsaade edilmiş ve buna göre işaretlenmiş yeterli düzeyde kablo kesitine sahip elektrikli uzatma kab- lolarını kullanın. – Uzatma hatlarını her zaman tümüyle açın. – Kullanılan bir uzatma kablosunun soketi ve kavra- ması suya dayanıklı olmalıdır. DIKKAT Elektrik bağlantı noktasında izin verilen maksimum no- minal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla il- gili belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun. TEHLIKE Patlama tehlikesi! Yanıcı sıvılar püskürtmeyin. TEHLIKE Yaralanma tehlikesi! Püskürtme borusu olmadan cihazı kesinlikle kullanmayın. Her kullanımdan önce püskürt- me borusunun sıkı oturup oturmadığını kontrol edin. Püskürtme borusunun vidalı bağlantısı elle sıkılmış ol- malıdır. TEHLIKE Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun. TEHLIKE Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlte- im sırasında sıkıştırılmamalıdır. TEHLIKE Yaralanma tehlikesi! Emniyet kolu hasarlıysa müşteri hizmetlerini arayın. DIKKAT Zarar görme tehlikesi! Cihazı asla boş yakıt deposu ile çalıştırmayın. Aksi takdirde yanıcı madde pompası za- rar görür. El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın. El püskürtme tabancasını kapatma: Emniyet kolu- nu ve çekme kolunu serbest bırakın. TEHLIKE Yaralanma tehlikesi! Meme değişiminden önce cihazı kapatın ve cihaz basınçsız duruma gelene kadar el püs- kürtme tabancasını çalıştı rın. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Memeyi değiştirin. Cihaz anahtarını istediğiniz çalışma moduna geti- rin. Çalışmaya hazır kontrol lambası yanar. Cihaz, çalışma basıncına ulaşılması ile birlikte kısa sü- reli çalışır ve durur. Not: Dönme yönü kontrol lambasının çalışma sırasında yanması durumunda, cihazı hemen durdurun ve arızayı giderin, Bkz. Arızalarda yardım. El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin. El püskürtme tabancasına basılması durumunda cihaz tekrar çalışır. Not: Yüksek basınç memesinde su çıkmazsa, pompa- daki havayı alın. Bkz. "Arızalarda yardım - Cihaz basınç üretmiyor". Cihaz anahtarını istediğiniz sıcaklığa ayarlayın. Ayar milinin saat yönünde döndürülmesi: Çalışma basıncının yükseltilmesi (MAX). Ayar milinin saat yönünün tersine döndürülmesi: Çalışma basıncının düşürülmesi (MIN). – Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın. – Temizlik maddesi, temizlenecek yüzeye uygun ol- malıdır. Temizlik maddesi dozaj valfının yardımıyla, üretici bilgilerine uygun olarak temizlik maddesi konsan- trasyonunu ayarlayın. Not: Maksimum çalışma basıncında kumanda pano- sundaki referans değerler. Not: Temizlik maddesinin harici bir depodan emilmesi gerekirse, temizlik maddesi emme hortumunu girintiden geçirerek dışarı çıkartın. Akım bağlantısı Kullanımı El püskürtme tabancasını açma/kapatma Memenin değiştirilmesi Cihazı açın Temizleme sıcaklığının ayarlanması Çalışma basıncı ve besleme miktarının ayarlanması Pompa ünitesinin basınç/miktar ayarı Temizlik maddesiyle çalışma 134 TR– 5 Basınç/sıcaklık ve temizlik maddesi konsantrasyo- nunu, temizlenecek yüzeye uygun olarak ayarla- yın. Not: Yüksek basınç nedeniyle hasarları önlemek için, yüksek basınçlı sıvıyı her zaman ilk önce temizlenecek cisme uzak mesafeden yöneltin. – Kirin çözülmesi: Temizlik maddesini az miktarda püskürtün ve 1...5 dakika bekleyin, fakat maddeyi kurutmayın. – Kirin temizlenmesi: Çözülen kiri yüksek basınç huzmesiyle yıkayın. Hafif kirlerin temizlenmesi ve yıknaması için, Örn; Bah- çe makineler, teraslar, aletler, vb. İhtiyaca bağlı olarak çalışma basıncını ayarlayın. Cihaz, en ekonomik sıcaklık aralığında çalışır (maks. 60 °C). TEHLIKE Yanma tehlikesi! Cihaz anahtarını istediğiniz sıcaklığa ayarlayın. Aşağıdaki temizleme sıcaklıklarını öneriyoruz: – Hafif kirler 30-50 °C – Protein içeren kirler, Örn; Gıda maddeleri sanayin-

maksimum 60 °C – Motorlu taşıt temizliği, makine temizliği 60-90 °C El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Temizlik maddesi dozaj valfını "0" konumuna geti- rin. Cihaz şalterini 1. kademeye (soğuk suyla çalışma) getirin. El püskürtme tabancası açıkken, cihazı en az bir dakika yıkayın. TEHLIKE Sıcak su nedeniyle yanma tehlikesi! Sıcak suyla çalış- madan sonra, cihaz, soğutma için en az iki dakika bo- yunca soğuk suyla ve tabanca açıkken çalıştırılmalıdır. Su beslemesini kapatın. El püskürtme tabancasını açın. Pompayı cihaz şalteriyle açın ve 5-10 saniye çalış- tırın. El püskürtme tabancasını kapatın. Cihaz şalterini „0/OFF“ konumuna getirin. Şebeke fişini, sadece elleriniz kuruyken prizden çe- kin. Su bağlantısını çıkartın. Cihaz basınçsız duruma gelene kadar el püskürt- me tabancasını çalıştırın. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Çelik boruyu, cihaz kapağındaki tutucuya oturtun. Yüksek basınç hortumu ve elektrik kablosunu sarın ve tutuculara asın. Hortum tamburlu cihaz: Yüksek basınç hortumunu, sarmadan önce gergin şekilde yerleştirin. El krankını saat yönünde (ok yönünde) döndürün. Not: Yüksek basınç hortumu ve elektrik hatlarını bük- meyin. DIKKAT Zarar görme tehlikesi! Don, suyu tam boşaltılmamış ci- haza zarar verir. Cihazı don olayına maruz kalmayacağı bir yere ko- yun. Cihaz bir bacaya bağlanmışsa, aşağıdakilere dikkat edilmelidir: DIKKAT Bacadan içeri giren soğuk hava nedeniyle hasar tehlikesi. 0 °C'nin altındaki dış sıcaklıklarda cihazı bacadan ayırın. Dona karşı korumuş bir depolama mümkün değilse, ci- hazı durdurun. Uzun süreli çalışma molalarında ya da donmaya karşı korumuş bir depolama mümkünd eğilse: Temizlik maddesi deposunu boşaltın. Suyu boşaltın. Cihazı antifrizle yıkayın. Su besleme hortumu ve yüksek basınç hortumunu sökün. Kazan tabanındaki besleme hattını sökün ve ısıtma hattını boşta çalıştırın. Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın. Not: Antifriz üreticisinin kullanım talimatlarına uyun. Piyasada bulunan bir antifrizi şamandıra deposuna doldurun. Cihaz komple yıkanana kadar cihazı (brülörsüz olarak) çalıştırın. Bu sayede etkin bir korozyon koruması elde edilir. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Depolama sırasında ci- hazın ağırlığına dikkat edin. Resim 13 DIKKAT Zarar görme tehlikesi! Cihazın bir forkliftle yüklenmesi sırasında, şekle dikkat edin. DIKKAT Çekme kolunu taşıma s ırasında zararlardan koruyun. 몇 TEDBIR Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin. Araçlarda taşıma sırasında, cihazı geçerli yönet- meliklere göre kaymaya ve devrilmeye karşı emni- yete alın. Temizleme Önerilen temizlik yöntemleri Soğuk suyla çalışma Eco kademesi Sıcak suyla çalışma Çalışmayı yarıda kesme Temizlik maddesiyle çalışmadan sonra Cihazın kapatılması Cihazın saklanması Antifriz koruma Durdurma Suyun boşaltılması Cihazı antifrizle yıkayın Depolama Taşıma 135TR– 6 TEHLIKE Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çe- kin. Su beslemesini kapatın. El püskürtme tabancasını açın. Pompayı cihaz şalteriyle açın ve 5-10 saniye çalış- tırın. El püskürtme tabancasını kapatın. Cihaz şalterini „0/OFF“ konumuna getirin. Şebeke fişini, sadece elleriniz kuruyken prizden çe- kin. Su bağlantısını çıkartın. Cihaz basınçsız duruma gelene kadar el püskürt- me tabancasını çalıştırın. El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin. Cihazı soğutun. Kärcher teknik servisiniz, düzenli bir güvenlik kon- trolü ya da bir bakım sözleşmesinin yapılması hak- kında sizi bilgilendirir. Su bağlantısındaki süzgeci temizleyin. Mikro filtreyi temizleyin. Yakıt süzgecini temizleyin. Yağ seviyesini kontrol edin. DIKKAT Hasar tehlikesi! Yağ sütlü duruma dönüşürse, hemen Kärcher müşteri hizmetlerini bilgilendirin. Su eksikliği emniyetindeki süzgeci temizleyin. Temizlik maddesi emme hortumunu temizleyin. Yağ değiştirin. Cihazın bakımını müşteri hizmetlerine yaptırın. Süzgeci çıkartın. Süzgeci suda temizleyin ve tekrar yerleştirin. Cihazı basınçsız duruma getirin. Mikro filtreyi pompa kafasından sökün. Mikro filtreyi sökün ve filtre kartuşunu çıkartın. Fitre kartuşunu temiz su ya da basınçlı havayla te- mizleyin. Ters sırada toplayın. Yakıt süzgecine vurun. Bu sırada çevreye yakıt ka- rışmasını önleyin. Cihazı basınçsız duruma getirin. Sabitleme klipsini kanırtarak çıkartın ve su eksikliği emniyetinin hortumunu (yumuşak buharlama siste- mi) dışarı çekin.

Süzgeci dışarı alın. Not: Gerekirse, M8 cıvatayı yaklaşık 5 mm içeri vidala- yın ve bu sayede süzgeci dışarı çekin. Süzgeci suda temizleyin. Süzgeci içeri doğru itin. Hortum nipelini komple su eksikliği emniyetinin içi- ne itin ve sabitleme klipsiyle emniyete alın. Temizlik maddesi emme ağzını dışarı çekin. Filtreyi suda temizleyin ve tekrar yerleştirin. Yaklaşık 1 litre yağa uygun bir toplama kabını ha- zırda bulundurun. Tahliye tapasını açın. Tahliye tapasını tekrar sıkın. Yağı, yavaşça MAX işaretine kadar doldurun. Not: Hava kabarcıkları dışarı çıkabilmelidir. Yağ cinsi ve dolum miktarı için teknik bilgiler bölü- müne bakın. TEHLIKE Farkında olmadan çalışmaya başlayan cihaz ve elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce cihazı kapatın ve elektrik fişini çe- kin. Resim 14 Cihaz soketindeki kutbu değiştirin. – Şebeke gerilimi yok, Bkz. "Cihaz çalışmıyor". – Su eksikliği Su bağlantısını kontrol edin, besleme hatlarını kon- trol edin – Yüksek basınç sisteminde sızıntı Yüksek basınç sistemi ve bağlantılara sızdırmazlık kontrolü yapın. – Gerilim beslemesinde hata veya motorun akım tü- ketimi çok yüksek. Şebeke bağlantısı ve şebeke sigortalarını kontrol edin. Müşteri hizmetlerine haber verin. – Motorda aşırı yük/motor aşırı ısındı Cihaz şalterini „0/OFF“ konumuna getirin. Cihazı soğutun. Cihazı açın. – Arıza tekrar ortaya çıkıyor. Müşteri hizmetlerine haber verin. – Egzoz gazı sıcaklık sınırlayıcısı devreye girdi. Cihaz şalterini „0/OFF“ konumuna getirin. Cihazı soğutun. Cihazı açın. – Arıza tekrar ortaya çıkıyor. Müşteri hizmetlerine haber verin. Koruma ve Bakım Bakım aralıkları Her hafta Her ay 500 çalışma saatinde bir, en azından her yıl Bakım çalışmaları Su bağlantısındaki süzgecin temizlenmesi Mikro filtrenin temizlenmesi Yakıt süzgecinin temizlenmesi Su eksikliği emniyetindeki süzgecin temizlenmesi Temizlik maddesi emme hortumunun temizlenmesi Yağ değişimi Eski yağı çevreye uygun şekilde imha edin ya da bir toplama merkezine verin. Arızalarda yardım Dönme yönü kontrol lambası yanıp sönüyor (sadece 3 fazlı cihazlar) Kullanıma hazır kontrol lambası söndü Kontrol lambası Servis 1x yanıp sönme 2x yanıp sönme 3x yanıp sönme 4x yanıp sönme 136 TR– 7 – Su eksikliği emniyetindeki Reed şalteri yapışmış veya manyetik piston sıkışmış. Müşteri hizmetlerine haber verin. – Brülörün alev sensörü kapandı. Müşteri hizmetlerine haber verin. – Yanıcı madde deposu boş. Yanıcı maddeyi doldurun. – Sistem bakım şişesi boş. Sistem bakım şişesini değiştirin. – Temizlik maddesi deposu boş. Temizlik maddesini doldurun. – Şebeke gerilimi yok Şebeke bağlantısı/beslemeyi kontrol edin. –Sistemde hava Pompadaki havanın boşaltılması: Temizlik maddesi dozaj valfını "0" konumuna geti- rin. El püskürtme tabancası açıkken, cihazı cihaz anahtarıyla bir çok kez açın ve kapatın. El püskürtme tabancası açıkken pompa ünitesinin basınç/miktar ayarını açın ve kapatın. Not: Yüksek basınç hortumunun yüksek basınç bağlan- tısından sökülmesi ile hava boşaltım işlemi hızlandırılır. Temizlik maddesi deposu boşsa, depoyu doldurun. Bağlantılar ve kabloları kontrol edin. – Basınç MIN konumuna ayarlanmış Basıncı MAX konumuna getirin. – Su bağlantısındaki süzgeç kirli Süzgeci temizleyin. Mikro filtreyi temizleyin, ihtiyaç anında çıkartın. – Su besleme miktarı çok düşük Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler) – Pompa sızdırıyor Not: Dakikada 3 damlaya izin verilmiştir. Daha güçlü bir sızdırmada, cihazı müşteri hizmet- lerine kontrol ettirin. – Yüksek basınç sisteminde sızıntı Yüksek basınç sistemi ve bağlantılara sızdırmazlık kontrolü yapın. Temizlik maddesi dozaj valfı açıkken ve su besle- mesi kapalıyken, şamandıra deposu tümüyle bo- şaltılana ve basınç "0"'a düşene kadar cihazı çalış- tırın. Su beslemesini tekrar açın. Pompa temizlik maddesi emmeye devam ederse, bu- nun nedeni aşağıdakiler olabilir: – Temizlik maddesi emme hortumundaki filtre kirlen- miş Filtreyi temizleyin. – Tek yönlü valf yapışmış Temizlik maddesi hortumunu çekin ve kör bir cisim kullanarak tek yönlü valfı açın. – Yanıcı madde deposu boş. Yanıcı maddeyi doldurun. – Su eksikliği Su bağlantısını kontrol edin, besleme hatlarını kon- trol edin Su eksikliği emniyetindeki süzgeci temizleyin. – Yanıcı madde filtresi kirlenmiş Yanıcı madde filtresini değiştirin. – Ateşleme kıvılcımı yok Çalışma sırasında kontrol gözünden ateşleme kı- vılcımı görülemezse, cihazı müşteri hizmetlerine kontrol ettirin. – Çalışma basıncı/besleme miktarı çok yüksek Çalışma basıncı/sevk miktarını pompa ünitesinin basınç/miktar ayarından azaltın. – Kurumlanmış ısıtma hattı Cihazdaki kurumları müşteri hizmetlerine temizle- tin. Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir. Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge- rektiren bir durum olduğu zaman, ilgili faturanız ile birlik- te satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. Not: Cihazın bir bacaya bağlanması ya da cihazın gö- rülmemesi durumunda, bir alev denetiminin (opsiyon) takılmasını öneriyoruz. Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için site- mizi ziyaret edin: www.kaercher.com. 5x yanıp sönme 6x yanıp sönme Yanıcı madde kontrol lambası yanıyor Sistem bakımı kontrol lambası yanarsa Temizlik maddesi kontrol lambası yanıyor Cihaz çalışmıyor Cihaz basınç oluşturmuyor Cihaz sızdırıyor, cihazın altından su damlıyor El püskürtme tabancası kapalıyken cihaz sürekli açılıyor ve kapanıyor Cihaz temizlik maddesi emmiyor Brülör ateşlemiyor Ayarlanan sıcaklığa sıcak suyla çalışma sırasında ulaşılmıyor Müşteri hizmeti Garanti Aksesuarlar ve yedek parçalar 137TR– 8 İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Ona- yımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yö- netim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 AB uygunluk bildirisi Ürün: Yüksek basınç temizleyicisi Tip: 1.169-xxx Tip: 1.173-xxx Tip: 1.174-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 7/16: EN 61000–3–3: 2013 HDS 6/10, HDS 6/12, HDS 6/14, HDS 8/17: EN 61000–3–11: 2000 EN 62233: 2008 Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) HDS 6/10 Ölçülen: 91 Garanti edilen: 94 HDS 6/12 Ölçülen: 91 Garanti edilen: 94 HDS 6/14 Ölçülen: 91 Garanti edilen: 94 HDS 7/16 Ölçülen: 92 Garanti edilen: 95 HDS 8/17 Ölçülen: 93 Garanti edilen: 96 Chairman of the Board of Management Director Regulatory Affairs & Certification 138 TR– 9 Teknik Bilgiler

HDS 6/10 HDS 6/12 HDS 6/14

Elektrik bağlantısı Gerilim V 100 230-240 230 Elektrik türü Hz 1~ 50 1~ 50 1~ 50 Bağlantı gücü kW 2,9 3,0 3,6 Sigorta (gecikmeli) A 30 13 16 Koruma şekli -- IPX5 IPX5 IPX5 Koruma sınıfı -- I I I İzin verilen maksimum şebeke empedansı Ohm 0.3710 0.3710 0.3710 Su bağlantısı Besleme sıcaklığı (maks.) °C 30 30 30 Besleme miktar l/saat (l/daki- ka) 800 (13,3) 800 (13,3) 800 (13,3) Açık depodan emme yüksekliği (20 °C) m 0,5 0,5 0,5 Besleme bas MPa (bar) 1 (10) 1 (10) 1 (10) Performans değerleri Su besleme miktarı l/saat (l/daki- ka) 240-560 (4- 9,3) 240-560 (4- 9,3) 240-560 (4- 9,3) Su çalışma basıncı (standart memeyle) MPa (bar) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140) Maksimum çalışma aşırı basıncı (emniyet valfı) MPa (bar) 12 (120) 15 (150) 17 (170) Maksimum sıcak su çalışma sıcaklığı °C 98 98 98 Temizlik maddesi emme l/saat (l/daki- ka) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56) Brulör gücü kW 43 43 43 Maksimum sıcak yağ tüketimi kg/saat 3,5 3,5 3,5 El püskürtme tabancasının geri tepme kuvveti (maks.) N 21,8 25,6 25,6 Standart memenin enjektör boyutu -- 043 042 036 60335-2-79'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 76 76 76 Güvensizlik K

dB(A)333 Ses basıncı seviyesi L

dB(A) 94 94 94 El-kol titreşim değeri El püskürtme tabancası m/s

0,3 0,3 0,3 İşletme maddeleri Yanıcı madde -- Isıtma yağı EL ya da dizel Isıtma yağı EL ya da dizel Isıtma yağı EL ya da dizel Yağ miktarı l 0,3 0,3 0,3 Yağ türü -- 0W40 0W40 0W40 Ölçüler ve ağırlıklar Uzunluk x Genişlik x Yükseklik mm 1060 x 650 x

Tipik çalışma ağırlığı, C kg 108,1 108,1 108,1 Tipik çalışma ağırlığı, CX kg -- -- 111 Yanıcı madde deposu l 15,5 15,5 15,5 Temizlik maddesi deposu l 15,5 15,5 15,5 139TR– 10

HDS 7/16 HDS 7/16 HDS 8/17

Elektrik bağlantısı Gerilim V 400 230 400 230 Elektrik türü Hz 3~ 50 3~ 50 3~ 50 3~ 50 Bağlantı gücü kW 4,7 4,7 5,7 5,7 Sigorta (gecikmeli) A 16 16 16 16 Koruma şekli -- IPX5 IPX5 IPX5 IPX5 Koruma sınıfı -- I I I I İzin verilen maksimum şebeke empedansı Ohm -- -- 0.2638 Su bağlantısı Besleme sıcaklığı (maks.) °C 30 30 30 Besleme miktar l/saat (l/daki- ka) 900 (15) 900 (15) 1000 (16,7) Açık depodan emme yüksekliği (20 °C) m 0,5 0,5 0,5 Besleme bas MPa (bar) 1 (10) 1 (10) 1 (10) Performans değerleri Su besleme miktarı l/saat (l/daki- ka) 270-660 (4,5- 11) 270-660 (4,5- 11) 290-760 (4,8- 12,7) Su çalışma basıncı (standart memeyle) MPa (bar) 3-16 (30-160) 3-16 (30-160) 3-17 (30-170) Maksimum çalışma aşırı basıncı (emniyet valfı) MPa (bar) 19,5 (195) 19,5 (195) 20,5 (205) Maksimum sıcak su çalışma sıcaklığı °C 98 98 98 Temizlik maddesi emme l/saat (l/daki- ka) 0-39,6 (0-0,66) 0-39,6 (0-0,66) 0-45,6 (0-0,76) Brulör gücü kW 43 43 51 Maksimum sıcak yağ tüketimi kg/saat 4,1 4,1 4,7 El püskürtme tabancasının geri tepme kuvveti (maks.) N 32,4 32,4 39,8 Standart memenin enjektör boyutu -- 040 040 045 60335-2-79'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 77 77 79 Güvensizlik K

dB(A) 3 3 3 Ses basıncı seviyesi L

dB(A) 95 95 96 El-kol titreşim değeri El püskürtme tabancası m/s

0,3 0,3 0,3 İşletme maddeleri Yanıcı madde -- Isıtma yağı EL ya da dizel Isıtma yağı EL ya da dizel Isıtma yağı EL ya da dizel Yağ miktarı l 0,3 0,3 0,3 Yağ türü -- SAE 90 SAE 90 SAE 90 Ölçüler ve ağırlıklar Uzunluk x Genişlik x Yükseklik mm 1060 x 650 x
