KULLANIM KILAVUZU Diamant Plus S FERROLI

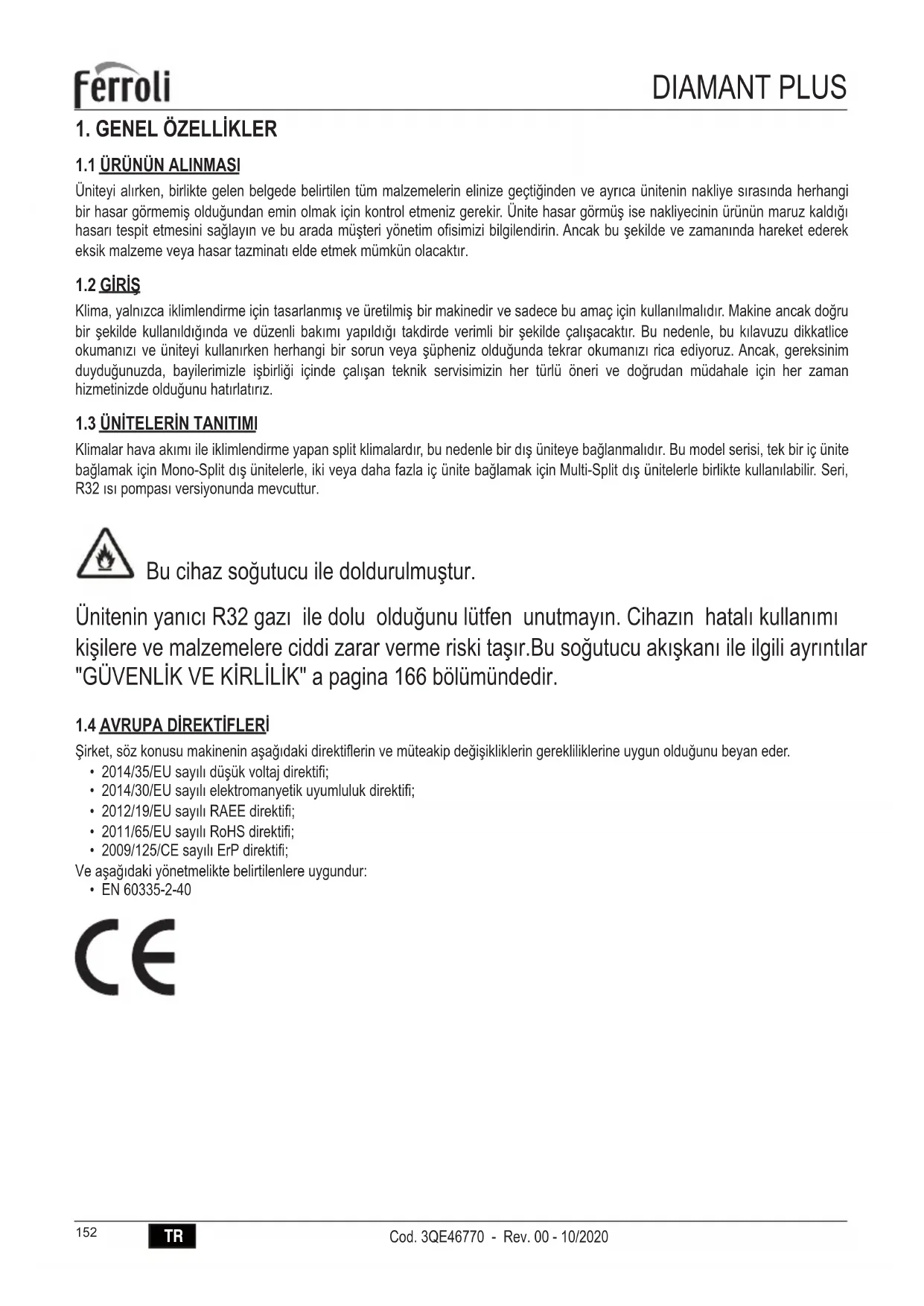

Üniteyi alırken, birlikte gelen belgede belirtilen tüm malzemelerin elinize geçtiğinden ve ayrıca ünitenin nakliye sırasında herhangi bir hasar görmemiş olduğundan emin olmak için kontrol etmeniz gerekir. Ünite hasar görmüş ise nakliyecinin ürünün maruz kaldığı hasarı tespit etmesini sağlayın ve bu arada müşteri yönetim ofisimizi bilgilendirin. Ancak bu şekilde ve zamanında hareket ederek eksik malzeme veya hasar tazminatı elde etmek mümkün olacaktır.

Klima, yalnızca iklimlendirme için tasarlanmış ve üretilmiş bir makinedir ve sadece bu amaç için kullanılmalıdır. Makine ancak doğru bir şekilde kullanıldığında ve düzenli bakımı yapıldığı takdirde verimli bir şekilde çalışacaktır. Bu nedenle, bu kılavuzu dikkatlice okumanızı ve üniteyi kullanırken herhangi bir sorun veya şüpheniz olduğunda tekrar okumanızı rica ediyoruz. Ancak, gereksinim duyduğunuzda, bayilerimizle işbirliği içinde çalışan teknik servisimizin her türlü öneri ve doğrudan müdahale için her zaman hizmetinizde olduğunu hatırlatırız.

1.3 ÜNİTELERİN TANITIMI

Klimalar hava akımı ile iklimlendirme yapan split klimalardır, bu nedenle bir dış üniteye bağlanmalıdır. Bu model serisi, tek bir iç ünite bağlamak için Mono-Split dış ünitelerle, iki veya daha fazla iç ünite bağlamak için Multi-Split dış ünitelerle birlikte kullanılabilir. Seri, R32 ısı pompası versiyonunda mevcuttur. Bu cihaz soğutucu ile doldurulmuştur. Ünitenin yanıcı R32 gazı ile dolu olduğunu lütfen unutmayın. Cihazın hatalı kullanımı kişilere ve malzemelere ciddi zarar verme riski taşır.Bu soğutucu akışkanı ile ilgili ayrıntılar "GÜVENLİK VE KİRLİLİK" a pagina 166 bölümündedir.

1.4 AVRUPA DİREKTİFLERİ

Şirket, söz konusu makinenin aşağıdaki direktiflerin ve müteakip değişikliklerin gerekliliklerine uygun olduğunu beyan eder.

• 2014/35/EU sayılı düşük voltaj direktifi;• 2014/30/EU sayılı elektromanyetik uyumluluk direktifi;• 2012/19/EU sayılı RAEE direktifi;• 2011/65/EU sayılı RoHS direktifi;• 2009/125/CE sayılı ErP direktifi;Ve aşağıdaki yönetmelikte belirtilenlere uygundur:• EN 60335-2-40TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

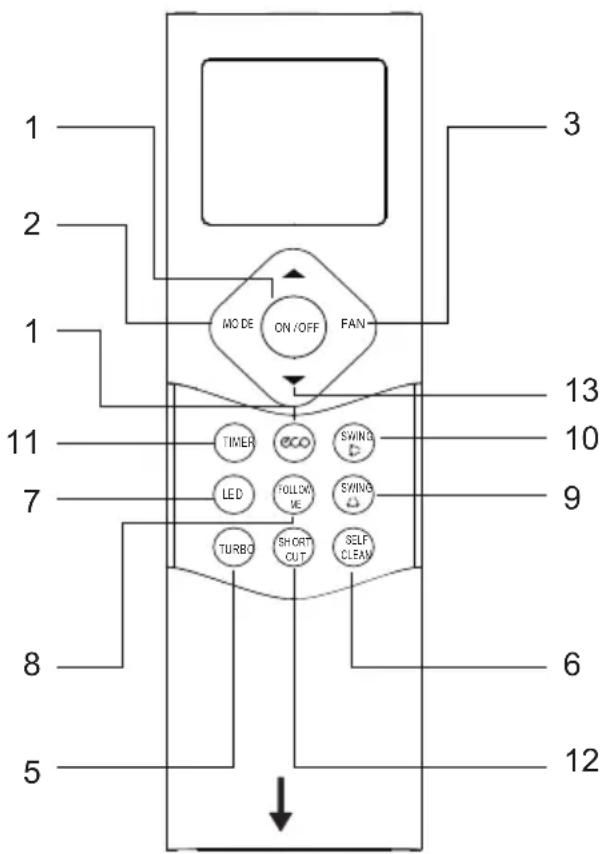

Kumanda ("fig. 1 -"), bir dizi tuş ve ünitenin doğru kullanımı amacıyla kullanıcı ve montajcı için gerekli tüm aktif fonksiyonları ve çeşitli parametreleri gösteren bir ekrandan oluşur. Tuşların Açıklaması

1. "ON/OFF” tuşu, klimanın açılmasını ve kapatılmasını sağlar.

2. “Mode” tuşu, çalışma modunun seçilmesini sağlar:

AUTO - COOL - DRY - HEAT - FAN.

• "AUTO": başlangıç ortam sıcaklığına göre en uygun çalışma modunu otomatik olarak seçer (otomatik mod).

• "COOL-SOĞUK": ünite, ayarlanan sıcaklık ortam sıcaklığının altına düştüğünde aktif hale gelir.

• "DRY-NEM ALMA” kurutma için.

• "SICAK-ISI": ünite, ayarlanan sıcaklık ortam sıcaklığının altına düştüğünde aktif hale gelir.

• "FAN": ünite, hava sirkülasyonu için sadece fanı aktif hale getirir”.

3. "FAN" tuşu fan hızının seçilmesini sağlar: otomatik - düşük

5. "TURBO” tuşu hızlı ısıtma ve soğutma modunun aktif hale

getirilmesini/devre dışı bırakılmasını sağlar.

6. “CLEAN” tuşu, kötü kokuların oluşmasını önleyecek biçimde

iç bataryanın kurutulması için SELF CLEAN fonksiyonunun devreye alınmasını/devreden çıkarılmasını sağlar.

7. “LED” tuşu, ünite göstergesini aktif hale getirir ya da devre

8. “FOLLOW” tuşu, kumanda tarafından ayarlanan yerel

sıcaklığın okunmasının aktif hale getirilmesini ya da devre dışı bırakılmasını sağlar. Bu sıcaklık makine kontrolü için referans alınır.

SWING SWING . Deflektörün otomatik hareketini aktif hale getirir.

SWING SWING . Müsait değil.

11. "ZAMANLAYICI" tuşu. Ünitenin gecikmeli aktivasyonu ve

gecikmeli kapanması için ZAMANLAYICI fonksiyonunu etkinleştirir.

12. "SHORTCUT" tuşu. Mevcut ayarları ezberler ve bunların

hızlı bir şekilde geri çağrılmasını sağlar.

13. “TEMP” tuşu. "SICAKLIK” ayarı için: (▲) artışı sağlar, (▼)

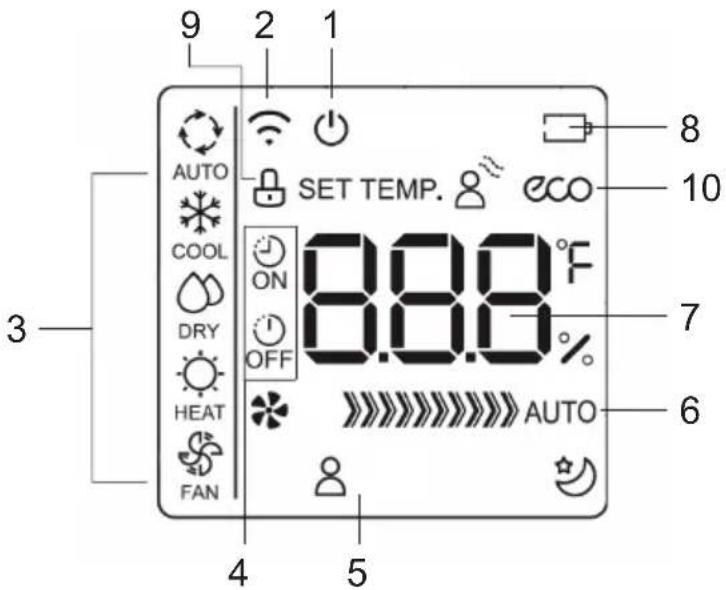

Gösterge açıklaması Kumanda göstergesinde ("fig. 2 -") bir dizi ikon mevcuttur:

1. Açma/kapama ikonu. “ON/OFF” tuşuna basıldığında görüntülenir. İkona tekrar basıldığında kaybolur.

2. Sinyal göstergesi. Sinyal göstergesi, kumanda iç üniteye sinyal gönderdiğinde açılır.

3. Modun görüntülenmesi. Mevcut uygulama modunun gösterildiği gösterge alanı: auto (

4. TIMER’in görüntülenmesi:

• “TIMER ON”. Açma için TIMER ayarlandığında görüntülenir.

• “TIMER OFF”. Kapatma için TIMER ayarlandığında görüntülenir.

5. İkonun görüntülenmesi:

• FOLLOW ME ikonu. “FOLLOW ME” modu aktif hale getirildiğinde görüntülenir.

• CLEAN ikonu. "CLEAN" işlevi etkin olduğunda görüntülenir.

• SLEEP ikonu. “SLEEP” çalışma modu aktif hale getirildiğinde görüntülenir. 6. Fan hızının görüntülenmesi. “FAN” uygulama modunun aktif hale geldiği gösterge alanında fan için ayarlanmış hız görüntülenir. Fan hızı yüksek (

) olabilir. Fan hızı, uygulama modu “AUTO” ya da “DRY” konumundayken “AUTO” üzerinden güçlendirilir. 7. Sıcaklık/Timer görüntülenmesi. Sıcaklık ayarının gösterildiği alan (17°C~30°C, 1°C’lik artış). “FOLLOW ME” modu aktif hale getirilirse, bir kaç saniye sonra kumandadan okunan sıcaklık gösterilir ve aynı anda “Set Temp” ikonu kaybolur. “FAN” modu ayarlandığında sıcaklık görüntülenmez. "TIMER" işlevini etkinleştirirken, zamanlayıcı ayarı sıcaklık ayarı yerine birkaç saniye gösterilir.

8. Pil ikonu. Kumanda pillerinin şarj seviyesi düşük olduğunda görüntülenir.

9. KLAVYE KİLİTLİ simgesi. Uzaktan kumanda tuş takımı kilitlendiğinde görüntülenir.

10. ECO ikonu. “Enerji tasarrufu” modu aktif hale getirildiğinde görüntülenirTR

Kumandanın doğru kullanımı için aşağıdakileri unutmayınız:

1. Uzun süre kullanılmayacak ise pili çıkarınız

2. Kullanılırken iç ünitenin sinyal alıcısına doğru tutunuz.

3. Kumandanın sinyali 8 metre mesafeye kadar algılanır.

4. Gönderilen sinyal her hangi bir obje tarafından engellenmemelidir.

5. Kumandayı dikkatli bir biçimde kullanınız.

6. Yayılan kızılötesi sinyal, ani yanmalı lamba, inverterli tip floresan lamba ya da cep telefonundan etkilenebilir

7. Kumanda, direk güneş ışığı alan yerde, soba ya da başka bir ısı kaynağına yakın bir yerde bırakılmamalıdır.

Not. Madde 1’de bahsedilen piller çocukların erişemeyeceği güvenli bir yerde muhafaza edilmelidir.

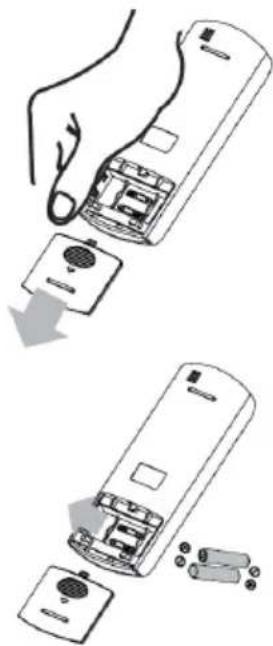

2.2 PİLLERİN DEĞİŞTİRİLMESİ

Pillerin takılması/değiştirilmesi durumunda işlem, aşağıda anlatılan biçimde gerçekleştirilmelidir "fig. 3 -":

1. Kapağı çıkarınız.

2. Boşalmış pilleri çıkarınız ve yenilerini, yuva içinde yer alan

yerleşim şemasına göre yerleştirdiğinizden emin olarak takınız.

3. Kapağı tekrar yerine yerleştiriniz.

NOT: Klimanın uzun süre kullanılmaması durumunda pilleri kumandadan çıkarınız ve çocukların erişemeyeceği bir yere koyunuz. Çevreyi ve kişilerin sağlığını korumak için çıkarılan piller uygun toplama kaplarına atılmalıdır. g. 3 -

2.3 KLİMANIN AÇILIŞI

Klimayı açmak için ON/OF tuşuna basınız ("fig. 4 -"). Likit kristal ekranın her zaman en son çalışma modunu ve daha önce kullanılan fonksiyonları gösterdiğini göz önünde bulundurunuz. Sistem çalışma modunu değiştirmek isterseniz aşağıdaki talimatları izleyiniz. g. 4 -TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

“MODE” ("fig. 5 -") tuşuna basıldığında aşağıdakiler arasından tercih edilen çalışma modu seçilir: AUTO –SOĞUK–NEM ALMA– SICAK– FAN. MO DE FAN ON /OFF g. 5 - 1. AUTO Otomatik Çalışma: bu fonksiyon, ilgili sembol göstergede görüntülenene kadar MODE tuşuna basılarak seçilir. Klima, çalışma modunu (SOĞUK-NEM ALMA- SICAK- FAN) ortam sıcaklığına ve seçilen sıcaklığa göre otomatik olarak ayarlar. Seçilebilir sıcaklık aralığı 1°C’lik aralıklar ile 17 ile 30°C arasında değişir

2. SOĞUK Soğutma modu: bu fonksiyon, ilgili sembol göstergede görüntülenene kadar MODE tuşuna basılarak seçilir. Ünite,

soğutucu olarak çalışmaya başlar ve hızlı bir biçimde istenen ortam sıcaklığına getirir. Seçilebilir sıcaklık aralığı 1°C’lik aralıklar ile 17 ile 30°C arasında değişir. Bu çalışma modunda FAN tuşu kullanılarak fan hızını (yüksek - orta - düşük - auto) seçmek mümkündür. 3. NEM ALMA Otomatik Çalışma: bu fonksiyon, ilgili sembol göstergede görüntülenene kadar MODE tuşuna basılarak seçilir. Ünite, soğutucu olarak çalışmaya başlar ve hızlı bir biçimde istenen ortam sıcaklığına getirir (fan hızı değiştirilemez). Seçilebilir sıcaklık aralığı 1°C’lik aralıklar ile 17 ile 30°C arasında değişir. 4. SICAK Isıtıcı modu: bu fonksiyon, ilgili sembol göstergede görüntülenene kadar MODE tuşuna basılarak seçilir. Ünite, ısıtıcı olarak çalışmaya başlar ve hızlı bir biçimde istenen ortam sıcaklığına getirir. Seçilebilir sıcaklık aralığı 1°C’lik aralıklar ile 17 ile 30°C arasında değişir. Bu çalışma modunda FAN tuşu kullanılarak fan hızını (yüksek - orta - düşük - auto) seçmek mümkündür. 5. FAN Fan fonksiyonu: bu fonksiyon, ilgili sembol göstergede görüntülenene kadar MODE tuşuna basılarak seçilir. Sadece fan çalıştığında sıcaklık set point değeri girmek mümkün değildir.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Seçilen modlardan bazıları göstergede gösterilir diğerleri ise sadece ön panelde bir açıklama ile ya da hiç bir açıklama olmaksızın ünite tarafından algılanır.

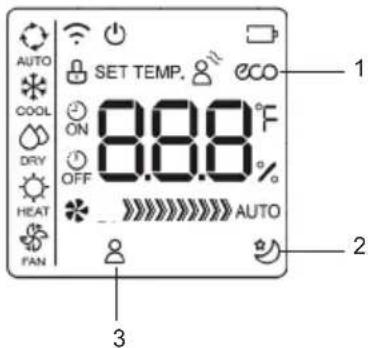

g. 6 - 1. ”ECO” fonksiyonu (part.1 "fig. 6 -") (iç ünite göstergesi, girilen sıcaklık değeri gösterildikten sonra ekranda arka arkaya gelen “E--C--O”harflerini gösterir). “Enerji tasarrufu” fonksiyonu, sadece COOL fonksiyonunda “ECO” tuşuna basılarak aktif hale getirilebilir. Eğer sıcaklık set point değeri 24°C’nin altında ise “ECO” modu aktif hale getirildiğinde sıcaklık set point değeri otomatik olarak 24°C’ye ayarlanır ve enerji tasarrufu için fan hızı “Auto” konumuna getirilir. Eğer sıcaklık set point değeri 24°C’nin üzerinde ise “ECO” modu aktif hale getirildiğinde sıcaklık set point değeri değiştirilmez ve fan hızı “Auto” konumuna getirilir. “ECO” çalışma modundan çıkmak için “ECO” tuşuna basınız ya da başka bir çalışma modu seçiniz ya da sıcaklık set point değerini 24°C’nin altına düşürünüz. 2. SLEEP fonksiyonu (bölüm 2 "fig. 6 -"). "SLEEP" modunu etkinleştirmek için "ECO" düğmesini 2 saniye basılı tutun, makineyi ekrandaki ilgili sembolle vurgulanan gece moduna geçirir. Set point sıcaklığı, belirlenen aralıklarda, maksimum 2 °C olmak üzere 1°C artar (“COOL” soğuk modda) ya da azalır (“HEAT” sıcak modda). SLEEP fonksiyonu 8 saat sonra otomatik olarak sona erer ve ünite son set point değerini koruyarak çalışmaya devam eder. Fonksiyon, “FAN” (havalandırma) ve “DRY” (nem alma) çalışma modunda mevcut değildir. 3. “FOLLOW ME” fonksiyonu (bölüm 3 "fig. 6 -"). HEAT - AUTO - COOL fonksiyonlarında aktif hale getirilebilir. Kumanda her 3 dakikada bir kumandadan okunan lokal sıcaklık sinyalini otomatik olarak klimaya gönderir. Bu sıcaklık makine kontrolü için referans alınır. Kumanda ve ünitenin birbirleri ile sinyal alış verişinde bulunabilmeleri gerekir. Eğer klima 7 dakika boyunca kumandadan sinyal almazsa bu değeri dikkate almayı bırakacak ve makine kenarındaki sonda tarafından okunan değeri kullanacaktır.

4. SELF CLEAN fonksiyonu (kumanda ekranında görüntülenmez, iç ünite göstergesi “SC” yazısını gösterir). COOL – DRY

fonksiyonlarında aktif hale getirilebilir. “SELF CLEAN” tuşuna basıldığında, olası artık yoğunlaşmanın küf ve kötü kokular oluşturmasını önlemek için sırasıyla FAN-ISITMA-FAN modları aktif hale gelir. Çevrim sona erdiğinde ünite otomatik olarak kapanır. Eğer temizlik çevrimi sırasında “SELF CLEAN” tuşuna basılırsa çevrim durur ve ünite kapanır.

5. TURBO fonksiyonu (kumanda göstergesinde görüntülenmez, iç ünite göstergesi fonksiyon aktif hale geldikten sonra “ON”

yazısını 3 saniye boyunca gösterir, fonksiyon devre dışı kaldıktan sonra ise “OF” yazısını 3 saniye boyunca gösterir). Fonksiyon sadece soğutma ve ısıtma modunda aktif hale gelebilir. Üniteyi, en kısa süre içinde istenen sıcaklığa ulaşması için zorlar.

6. SWING fonksiyonu (kumanda göstergesinde görüntülenmez, iç ünite göstergesi fonksiyon aktif hale geldikten sonra “ON”

yazısını 3 saniye boyunca gösterir, fonksiyon devre dışı kaldıktan sonra ise “OF” yazısını 3 saniye boyunca gösterir). “SWING” tuşuna basıldığında deflektörün otomatik hareketi aktif hale gelir. Kanadın otomatik hareketini etkinleştirmek için “SWING” düğmesini SWING SWING (bölüm 9 "fig. 1 -") basılı tutun. Kanadın konumunu 6 ° ayarlamak için "SWING" SWING SWING (bölüm 9 "fig. 1 -") düğmesine bir kez basın. 7. 8 ° C Isıtma modu (uzaktan kumanda ekranında gösterilmez, iç ünite ekranı "FP" metnini gösterir) 16 ° C sıcaklık ayar noktası ile HEAT modunda, "-" düğmesine iki kez basın 8 ° C ısıtma çalıştırma modunu etkinleştirmek için bir saniye. Donmayı önlemek için sıcaklık ayar noktası 8 ° C'ye ayarlanmıştır. 8. Anahtar kilidi. "TURBO"(bölüm 5 "fig. 1 -") ve "SELF CLEAN"(bölüm 6 "fig. 1 -") düğmelerine aynı anda bir saniye boyunca basıl- ması, uzaktan kumanda tuş takımı kilidini etkinleştirir / devre dışı bırakır. 9. Kısayol İşlevi. Mevcut ayarları ezberler ve bunların hızlı bir şekilde geri çağrılmasını sağlar. Mevcut ayarları kaydetmek için “SHORTCUT” (bölüm 12 "fig. 1 -") düğmesine 2 saniye basın. Kaydedilen ayarları geri çağırmak için "SHORTCUT" (bölüm 12 "fig. 1 -")düğmesine basın.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Ünitenin çalışması sırasında bir hata koşulunun oluşması durumunda bu koşul, hataya neden olan sistemin numarasını tanımlayan bir kod tarafından göstergede görüntülenecektir. Hata kodlarını yorumlamak için aşağıdaki tabloyu kullanınız. Bazı hata kodlarının yalnızca Mono-Split ve Multi-Split üniteleri ile kombinasyon durumuna özel olduğuna dikkat edilmelidir. Tabella. 1 - Hatalar Göstergedeki Hata Kodu Arıza tipi Açıklamalar E0 / EH 00 İç Ünite EEPROM Hatası Alarm E1 / EL 01 İç Ünite ile Dış Ünite arasındaki iletişim hatası Alarm E2 / EH 02 Sıfır Nokta (Zero Crossing) hatası Alarm E3 / EH 03 İç motor arızası Alarm E4 / EH 60 İç ortam sıcaklık sensörü açık ya da kısa devre Alarm E5 / EH 61 İç buharlaştırıcı sıcaklık sensörü açık ya da kısa devre Alarm E7 / EH 0b Elektronik kart ile İç Ünite arasındaki iletişim hatası Alarm EC / EL 0C Soğutucu kaçağı Alarm F0 / PC 08 Aşırı akım hatası Alarm F1 / EC 53 Dış ortam sıcaklık sensörü açık ya da kısa devre Alarm F2 / EC 52 Kondansatör dış sıcaklık sensörü açık ya da kısa devre Alarm F3 / EC 54 Kompresör tahliye sıcaklık sensörü açık ya da kısa devre Alarm F4 / EC 51 Dış ünite EEPROM Hatası Alarm F5 / EC 07 Dış motor arızası Alarm P0 / PC 00 Aşırı akım koruma ya da İnverter Güç Modülü koruma Geçici koruma P1 / PC 01 Hatalı giriş gerilimi koruma (çok düşük ya da çok yüksek) Geçici koruma P2 / PC 02 Kompresör aşırı sıcaklık koruma Geçici koruma P4 / PC 04 İnverter Güç Modülü hatası Geçici koruma Bazı hatalar göstergede belirtilir ama ünitenin kapanışını sağlamazlar. Her durumda arızayı Teknik Servise bildirmek yararlı olacaktır. Bazı alarmlar periyodik bakım yapılmamasından kaynaklanıyor olabilir. Teknik Servisin müdahalesinden önce bakım prosedürünün gerçekleştirilmesi tavsiye edilir. MultiSplit aplikasyonu için açıklama Çeşitli iç üniteler arasında eşzamanlı olarak uyumsuz çalışma modlarının istenmesi durumunda olası uyumsuzluk, aşağıdaki uyumluluk tablosuna göre bir iç üniteyi kapatarak ya da açmayarak yönetilecektir. Sistem genel olarak Isıtmaya ayarlanan ünitelerin önceliğini garantiler. Tabella. 2 - Uyumluluk tablosu

Ünite 2’nin ayarlanması (açılış için) Soğuk Sıcak Nem alma Fan Değer Ünite 1 (açık) Soğuk Hayır Evet (1) Hayır Hayır Sıcak Evet (2) Hayır Evet (2) Evet (2) Nem alma Hayır Evet (1) Hayır Hayır Havalandırma Hayır Evet (1) Hayır Hayır (1): ünite 1 kapanır (2): ünite 2 açılmazTR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

AUTO çalışma modu sırasında ünite, ortam sıcaklığına göre otomatik olarak HEAT, FAN, COOL modlarını seçer. AUTO modunun aktif hale getirilmesi: Önce kumandadan MODE tuşu ile AUTO modunu seçiniz. Daha sonra istenen set point sıcaklığını seçiniz. Çalışma modu, ayarlanan sıcaklık ile ortam sıcaklığı arasındaki pozitif ya da negatif farka bağlı olacaktır. Eğer bu fark iki dereceyi aşmazsa sadece fan modunda aktif hale gelir. AUTO fonksiyonu için açıklamalar

1. "AUTO" modunda, klima gerçek oda sıcaklığı ile kumandada ayarlanan sıcaklık arasındaki farkı tespit ederek soğutma,

havalandırma ve ısıtma modları arasında otomatik olarak geçiş yapabilir.

2. "AUTO" modunda, otomatik olarak ayarlandığı için fan hızını seçmek mümkün değildir.

3. “AUTO” modunda gereken konforun sağlanmadığı düşünülürse istenen modun manuel olarak seçilmesi mümkün olacaktır.

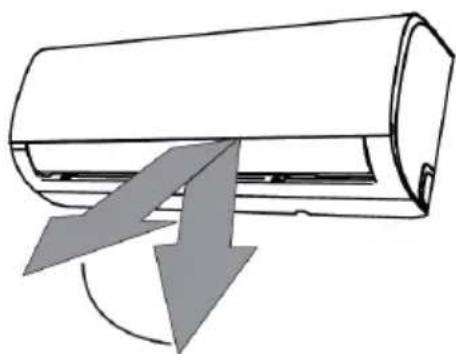

2.8 HAVA ÇIKIŞ AYARI

Havanın dikey yönde otomatik modda ayarlanması mümkündür, yatay ayar için ise manuel olarak müdahale etmek gerekir. Dikey Ayarlama İç üniteden çıkan havanın akış yönünü dikey olarak ayarlamak için ("fig. 7 -") “SWING” SWING SWING (part. 9 "fig. 1 -"). Düğmeyi 2 saniye “SWING” SWING SWING (part. 9 "fig. 1 -") basılı tutarak, deflektör hareket etmeye devam ederek ortamdaki havanın sirkülasyonunu sağlar. “SWING” SWING SWING (part. 9 "fig. 1 -") tuşuna basıldığında, deflektör bloke olur ve “SWING” SWING SWING (part. 9 "fig. 1 -")tuşuna her basışta 6° açı ile hava akışının yönünü değiştirir. Not: “COOL” ya da “DRY” çalışma modunda, yoğuşma damlacıklarının birikmesini önlemek için deflektörün zemin üzerinde çok uzun süre dikey bir konumda kalması tavsiye edilmez. “COOL” ya da “HEAT” çalışma modunda, yetersiz hava akışı ünitenin performansını düşüreceği için deflektörün zemin üzerinde dikey bir konumda kalması tavsiye edilmez. Deflektörün pozisyonunu manuel olarak değiştirmeyiniz. Bunun gerçekleşmesi durumunda deflektör pozisyonunu resetlemek için üniteyi kapatınız ve beslemesini bir kaç saniye kesiniz. g. 7 - Yatay Ayarlama Yatay hava çıkışının yönünü ayarlamak için ("fig. 8 -") deflektör kullarından manuel olarak işlem yapmak gerekir. g. 8 -TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Ünitenin otomatik başlatma zamanını ayarlamak için "TIMER" düğmesine bir kez ve ardından "▲" veya "▼" düğmesine basın veya "TIMER" düğmesine iki kez ve ardından "▲" veya "▼" düğmesine basın “Ünitenin otomatik olarak kapanacağı zamanı ayarlamak için. Otomatik başlama zamanını ayarlama (TIMER ON)

• "TIMER" düğmesine bir kez basın. Uzaktan kumanda LCD ekranı "TIMER ON" simgesini gösterir ve sıcaklık yerine otomatik açılma zamanını gösterir. Bu noktada yeni otomatik başlama zamanını ayarlamak mümkündür.

• İstenen başlangıç zamanını ayarlamak için "▲" veya "▼" düğmesine art arda basın. Düğmeye her bastığınızda saat 0 ile 10 saat arasında 30 dakika artar, artış ise 10 ile 24 saat arasında bir saat artar.

• "TIMER" işlevi ayarlandığında, uzaktan kumanda sinyali klimaya iletmeden önce üç saniyelik bir gecikme olur. Ardından, yaklaşık 2 saniye daha sonra, uzaktan kumanda LCD ekranında ayarlanan sıcaklık yeniden görünür ve "TIMER ON" (

Otomatik kapanma zamanını ayarlama (TIMER OFF)

• "TIMER" düğmesine iki kez basın. Uzaktan kumandanın LCD ekranında "TIMER OFF" simgesi, sıcaklık yerine otomatik açılma zamanını gösterir. Bu noktada yeni otomatik kapanma zamanını ayarlayabilirsiniz.

• İstenen kapatma süresini ayarlamak için “▲” veya “▼” düğmesine art arda basın. Düğmeye her bastığınızda saat 0 ile 10 saat arasında 30 dakika artar, artış ise 10 ile 24 saat arasında bir saat artar.

• "TIMER" işlevi ayarlandığında, uzaktan kumanda sinyali klimaya iletmeden önce üç saniyelik bir gecikme olur. Ardından, yaklaşık 2 saniye sonra, uzaktan kumanda LCD ekranında ayarlanan sıcaklık yeniden görünür ve "TIMER OFF " simgesi (

) açık kalır. MO D E FAN ON /OFF fig. 9 - UYARILAR

• Zamanlayıcı çalışması seçildiğinde, uzaktan kumanda zamanlayıcı sinyalini belirtilen zamanda otomatik olarak iç üniteye iletir. Bu nedenle, uzaktan kumandanın sinyali iç üniteye doğru bir şekilde iletebileceği bir yerde saklanması önerilir.

• Uzaktan kumanda zamanlayıcı işlevi kullanılarak ayarlanabilen gerçek etkinleştirme süresi yarım saatlik aralıklarla sınırlıdır.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

"TIMER ON" (otomatik ateşlemeli çalışma) "TIMER ON" işlevi, örneğin eve gitmeden önce ünitenin otomatik olarak açılmasını istediğinizde kullanışlıdır. Klima, ayarlanan saatte otomatik olarak çalışmaya başlayacaktır. Örnek: Klimayı 6 saat sonra açın.

1. "TIMER" düğmesine bir kez basın. İşlemin başlama

zamanı, "H" sinyali ve "TIMER ON" simgesi ekranın uygun alanında görünecektir.

2. Uzaktan kumanda ekranında "6: 0H" görüntülemek için "▲"

3. 3 saniye sonra, sıcaklık dijital ekranın aynı alanında

yeniden görünecektir. Fonksiyonun etkinleştirildiğini doğrulamak için "TIMER ON" göstergesi yanık kalır. Start 6 hours later Set StopOn Set 10 hours later OnStop 2 hours later after setting Set Start 10 hours later after setting

Stop Start 2 hours later after setting 5 hours later after setting Set fig. 10 - "ZAMANLAYICI KAPALI" (otomatik kapanmalı çalışma) "TIMER OFF " işlevi, örneğin yattıktan sonra ünitenin otomatik olarak kapanmasını istediğinizde kullanışlıdır. Klimanın çalışması ayarlanan saatte otomatik olarak duracaktır. Örnek: Klimanın 10 saat sonra kapatılması.

1. "TIMER" düğmesine iki kez basın. Ekranın uygun alanında

çalışmayı kesintiye uğratma zamanı, "H" sinyali ve "TIMER OFF" simgesi görünecektir.

2. Uzaktan kumanda ekranında "10H" görüntülemek için "▼"

3. 3 saniye sonra, sıcaklık dijital ekranın aynı alanında yeni

den görünecektir. İşlevin etkinleştirildiğini doğrulamak için "TIMER OFF" göstergesi yanık kalır. StartO6 hours laterSet Stop

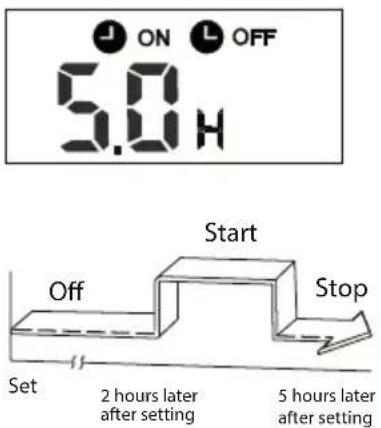

OMBİNE ZAMANLAYICI (Açma ve kapama zamanlayıcılarının eşzamanlı ayarı) "TIMER ON" → "TIMER OFF " (Kapalı → Başlat → Durdurma işlemi) Bu fonksiyon, örneğin sabah kalkmadan önce klimayı çalıştırmak ve evden çıkarken kapatmak istediğinizde kullanışlıdır. Misal: Klimanın 2 saat sonra planlı çalıştırılması ve 5 saat sonra durması.

1. "TIMER" düğmesine bir kez basın.

2. Uzaktan kumanda ekranında 2.0H'yi görüntülemek için “▲”

3. 3 saniye sonra, sıcaklık dijital ekranın aynı alanında yeni-

4. Fonksiyonun etkinleştirildiğini doğrulamak için "TIMER ON"

göstergesi yanık kalır.

5. "TIMER" düğmesine iki kez basın.

6. Uzaktan kumanda ekranında 5.0H'yi görüntülemek için “▲”

7. 3 saniye sonra, sıcaklık dijital ekranın aynı alanında yeni-

8. İşlevin etkinleştirildiğini onaylamak için "TIMER OFF" gö-

stergesi yanık kalır NOT: Çalışacak ilk zamanlayıcı işlevi ("TIMER ON" veya "TIMER OFF "), ayar süresinden sonra sırayla ilk işlevdir. StartO6 hours laterSet Stop

İç ünite ekranından gösterilen kodların anlamı ("fig. 7 -") şekilde gösterilen “88” yerine aşağıda açıklanmıştır. g. 13 -

1. SICAKLIK GÖSTERGESİ. Normal çalışma koşullarında ekran girilen sıcaklığı gösterir.

2. HATA GÖSTERGESİ. Hata durumunda ekran, “HATALARIN GÖRÜNTÜLENMESİ” tablosunda belirtilen hata kodlarını gösterir.

3. ECO FONKSİYONU GÖSTERGESİ. “ECO” fonksiyonu aktif hale getirildiğinde, girilen sıcaklık değerini gösterdikten sonra “88” sembolü kademeli olarak yanarak çevrimsel olarak “E- - C - - O” yazısını gösterir.

4. TIMER ON YA DA FONKSİYON AKTİVASYON GÖSTERGESİ Aşağıdaki durumlarda ekran 3 saniye boyunca “ON” yazısını

• gecikmeli açılış timer’i aktif hale geldiğinde (“TIMER ON”)

• aşağıdaki fonksiyonlardan biri aktif hale geldiğinde: “SWING” ya da “TURBO”

5. TIMER OFF YA DA FONKSİYON DEVRE DIŞI KALMA GÖSTERGESİ. Aşağıdaki durumlarda ekran 3 saniye boyunca “OFF”

• gecikmeli kapanış timer’i aktif hale geldiğinde (“TIMER OFF”)

• aşağıdaki fonksiyonlardan biri devre dışı kaldığında: “SWING” ya da “TURBO”

6. BUZ ÇÖZME AKTİVASYON GÖSTERGESİ. Dış ünite bir buz çözme çevrimi gerçekleştirdiğinde ekran “dF” (defrost) yazısı

7. SELF CLEAN AKTİVASYON GÖSTERGESİ. Ünite, bir batarya kurutma çevrimi gerçekleştirdiğinde ekran “SC” yazısı gösterir.

8. ÖN ISITMA FONKSİYONU AKTİVASYON GÖSTERGESİ. Soğuk hava akışını önlemek için ön ısıtma fonksiyonu aktif hale

geldiğinde ekran “cF” yazısını gösterir. Fonksiyon sadece ısıtma modunda mevcuttur. 9. WIFI AKTİVASYON GÖSTERGESİ. Ünite, uzaktan kontrol için düzenli olarak kablosuz ağa bağlandığında ekran "fig. 7 -", detay 1’de belirtilen sembolü gösterir.

10. SOĞUTUCU KAÇAĞI GÖSTERGESİ. “COOL” çalışma modunda, eğer soğutucu kaçağı tespit edildiyse ekran “EC” yazısını

11. DONMA ÖNLEYİCİ MOD AKTİVASYON GÖSTERGESİ. Ekranda, 8°C'lik bir emniyet sıcaklığının ayarlanmasını sağlayan

donma önleme işlevi etkinleştirildiğinde ekranda "FP" (frost protection) yazısı gösterilir. Fonksiyon sadece ısıtma modunda mevcuttur.

12. FILTRELERİN TEMİZLİĞİ YA DA DEĞİŞTİRİLMESİ GÖSTERGESİ. 240 kullanım saatinden sonra hava filtrelerinin temizliğini

hatırlatmak amacıyla ekran 15 saniye boyunca “CL” yazısını gösterir, daha sonra uyarı kaybolur. 2.880 kullanım saatinden sonra hava filtrelerinin değişimini hatırlatmak amacıyla ekran 15 saniye boyunca “nF” yazısını gösterir, daha sonra uyarı kaybolur. Hatırlatmayı resetlemek için 4 kez “LED” tuşuna ya da 3 kez acil durum tuşuna basınız. Eğer hatırlatma yukarıda anlatılan biçimlerde resetlenmezse ünite yeniden açıldığında tekrar görünür.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

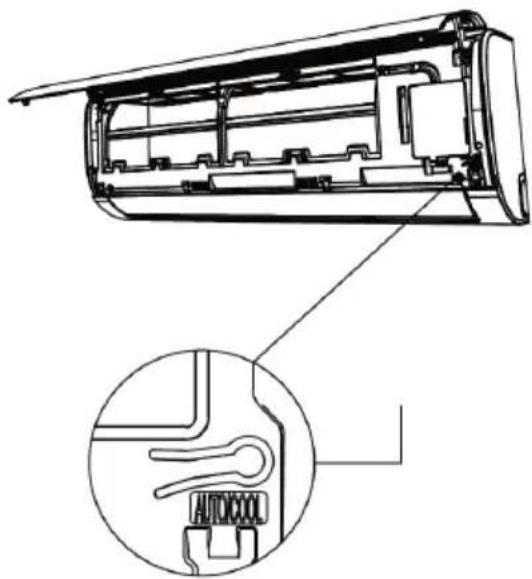

Kumandanı bozulması ya da kaybolması durumunda acil durum fonksiyonunu sağlar. Bu modeller için Acil durum ON/OFF butonu sağ üst köşede ön panelin altında yer alır ("fig. 8 -"). Üniteyi manuel modda kullanmak için:

1. Ünite ön panelini açınız ve acil durum tuşunu bulunuz

2. “AUTO” çalışma konumunu etkinleştirmek için acil durum

tuşuna bir kez basınız; set-point otomatik olarak 24°C’ya ayarlıdır

3. “COOL” çalışma modunu etkinleştirmek için acil durum

tuşuna ikinci bir kez basınız. Ünite ekranında “FC” (forced cooling) yazısı görünecektir

4. Üniteyi kapatmak için acil durum butonuna üçüncü bir kez

Ünite elektrik kesintisi durumunda otomatik olarak yeniden açılmaya programlanmıştır.

2.13 DEFLEKTÖR POZİSYONU HAFIZA FONKSİYONU

Ünitenin açılışında deflektör son kullanım yönüne yönelecektir.

2.14 KAPATMA VE BEKLEMEYE ALMA

Klimayı kapatmak için kumanda üzerindeki ON/OFF tuşuna basmak yeterli olacaktır. Yeni açıldığında ya da kapatılıp tekrar açıldığında klima kompresörü, sistemi korumak amacıyla çalışmaya hemen değil üç dakika sonra başlar. Sezon sonunda, makineyi uzun bir dönem kullanmayacak biçimde kapatmadan önce 30°C’de soğutma konumunda 2 ya da 3 saat çalıştırmanızı tavsiye ederiz Daha sonra besleme fişini çekiniz, filtreleri temizleyiniz ve kumandanın pilini çıkartınız.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Cihazın doğru bir biçimde çalışması hava filtresini periyodik olarak kontrol etmek ve temizlemek gerekir. Bunu yapmak için aşağıdaki prosedürü gerçekleştiriniz:

1. Fişi prizden çekiniz.

2. Ön paneli kaldırınız.

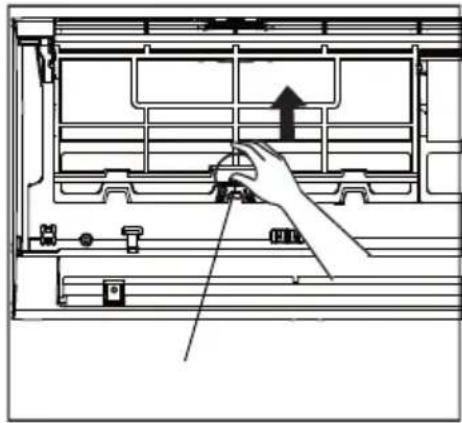

3. Filtreleri, kilitlerinden çıkana kadar orta tırnaklarından

yukarı doğru itiniz ve aşağı doğru çekerek çıkartınız ("fig. 15 -" ve "fig. 16 -")

4. Ana filtrenin arkasında yer alan hava arıtma filtresini

çıkartınız ("fig. 17 -") ve elektrik süpürgesi ile temizleyiniz

5. Ana filtreleri su ile yıkayınız "fig. 18 -" ya da elektrik

süpürgesi ile temizleyiniz. Filtreleri direk güneş ışığına maruz kalmalarını önleyecek biçimde tamamen kurumaya bırakınız.

6. Tüm parçaları başlangıçtaki yerlerine takınız.

7. Ünitenin ön panelini kapatınız ve fişi prize takınız.

NOT. Bu işlem en azından ayda bir kez yapılmalıdır (temizlik işlemlerinin sıklığı klimanın bulunduğu mekanın özelliklerine ve mevcut toz durumuna göre değişiklik gösterebilir) g. 15 - g. 16 - g. 17 - g. 18 -

2.16 İÇ ÜNİTENİN TEMİZLENMESİ

İç ünitenin temizliğini gerçekleştirmek için aşağıdaki prosedürü izleyiniz:

1. Nemli bir bezle temizleyin.

2. Elektrikli parçalara zarar vermemek için doğrudan su püskürtmeyiniz.

3. Alkol veya diğer aşındırıcı maddeler kullanarak temizlemeyiniz.

2.17 DIŞ ÜNİTENİN TEMİZLENMESİ

• Dış ünitenin temizliği periyodik olarak ve klimanın kullanım mevsiminin başında sadece yetkili teknik personel tarafından yapılmalıdır.

• Havanın serbest dolaşımını engelleyebilecek maddeleri çıkararak hava giriş ve çıkış ızgaralarını temizleyiniz. Yoğuşma bataryasının kanatçıklarını bükmemeye dikkat ediniz. NOT: Arka ızgaranın temizliği sırasında yoğuşma bataryasının tırnaklarının herhangi bir yerinizi kesmemesine dikkat ediniz.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

3. GÜVENLİK VE KİRLİLİK

Makine, insanlar ve kurulumun yapılacağı ortam için riskleri en aza indirecek şekilde tasarlanmıştır. Bu nedenle, maruz kaldığı artık riskleri ortadan kaldırmak için kişilere ve/veya eşyalara zarar verebilecek kazaları önlemek için makine hakkında mümkün olduğu kadar bilgi sahibi olmak gerekir. Soğutucu akışkanın karakteristikleri hakkında daha fazla bilgi için soğutucu akışkan üreticilerinin güvenlik bilgi formlarına bakın.

4. TEKNİK DESTEK VE YEDEK PARÇA

Size en yakın Teknik Servisimiz, eğer bilmiyorsanız, cihazı satın aldığınız Bayiiden öğrenilebilir ya da Rehberde “Klima” ya da “Gaz kazanları” başlıklarından bulunabilir.

4.1 ARIZA ANALİZLERİ

Aşağıda, elektronik cihazların alıp kullanıcıya iletebileceği bazı arıza türlerini açıklamak için bir şema mevcuttur. Sorun Sebep Çözüm Kumandadan ON/OFF tuşuna basıldığında ünite çalışmıyor Besleme yok. Besleme kablosu fişinin şebeke prizine doğru takıldığını kontrol ediniz. Fişte gerilim olduğunu kontrol ediniz. Eğer arıza devam ediyorsa teknik servisi çağırınız. Ünitede aşırı akıma karşı bir koruma fonksiyonu vardır. Ünite, kapandıktan 3 dakika sonra tekrar çalıştırılabilir. 3 dakika bekleyiniz ve üniteyi çalıştırınız. İç ünite çalışıyor ama dış ünite tamamen kapalı. Dış ünitede besleme yok. Teknik servisi arayınız. Makine çalışıyor ama soğutmuyor. Makinede soğutucu kaçağı var. Olası solenoid valf arızası. Teknik servisi arayınız. Kompresör kısa bir süre çalışıyor ve bir kaç dakika duruyor. Makinede kısmi olarak boşalmış. Dış ünite eşanjörü kirli ya da yaprak, kağıt, vb. tarafından tıkanmış. Teknik servisi arayın. Mevcut kılavuzun “Dış ünitenin temizliği” paragrafında belirtilen biçimde eşanjörü temizleyiniz.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Operatöre ve makineye zarar vermemek için aşağıdaki kurallara dikkatle uyulmalıdır.

• Makinenin kurulumu ülkede yürürlükte olan tesisat yönetmeliğine göre yapılmalıdır.

• Bu kurulum kılavuzu, kullanım kılavuzu ve elektrik bağlantı şemaları makinenin ayrılmaz parçalarıdır. Hepsi birlikte özenle muhafaza edilmeli ve gerektiğinde başvurması için operatörlerin erişebileceği bir yerde tutulmalıdır.

• Bu kılavuzda yer alan açıklamalara uyulmaması ve klimanın kurulumundaki eksiklikler garanti belgesinin iptal edilmesine neden olabilir. Üretici ayrıca hatalı kurulumlardan kaynaklanan doğrudan ve/veya dolaylı hasarlardan sorumlu değildir.

• Kurulum sırasında temiz ve engellerin olmadığı bir ortamda çalışın.

• Hareketli parçalara veya bunların arasındaki parçalara dokunmaktan kesinlikle kaçının.

• Klimayı çalıştırmadan önce, sistemi oluşturan çeşitli bileşenlerin ve tüm sistemin bütünlüğünü ve güvenliğini kontrol edin.

• Rutin bakımı titizlikle gerçekleştirin.

• Parçaların değiştirilmesi gerekiyorsa, her zaman orijinal yedek parça isteyin. Aksi takdirde garanti geçerliliğini kaybeder.

• Güvenlik cihazlarını çıkarmayın veya kurcalamayın.

• Makine üzerinde herhangi bir işlem yapmadan önce güç kaynağının bağlantısını kesin.

• Ünitelerin üzerine herhangi bir nesne koymaktan kaçının.

• Fan koruma ızgaralarına herhangi bir nesne sokmayın veya düşürmeyin.

• Batarya yüzeyi keskindir. Koruma olmadan dokunmayın.

• Makine üzerindeki etiketleri dikkatlice okuyun, herhangi bir nedenle üzerini örtmeyin ve hasar görmüşlerse değiştirin.

• Makineyi patlayıcı bir ortamda kullanmayın.

• Güç besleme hattı düzgün şekilde topraklanmış olmalıdır.

• Eğer güç kablosu herhangi bir şekilde hasar görürse, makine çalışıyor durumda is hemen kapatılmalı ve kablo yetkili bir teknisyen tarafından değiştirilmelidir.

• Depolama sıcaklığı -25°C ile 55°C arasında olmalıdır.

• Yangın durumunda toz yangın söndürücü kullanın. Su kullanmayın.

• Makinenin işleyişinde anormallikler olursa, bu durumun rutin bakım işlemlerinde bir eksiklikten kaynaklanmadığına emin olun. Asi takdirde, uzman bir teknisyenin müdahalesini isteyin.

• Olağanüstü bakım müdahaleleri, uzman ve kalifiye personel tarafından gerçekleştirilmelidir.

• Belirli merkezlerde geri dönüşümü veya imha edilmesini öngören düzenlemelere tabi malzemeler içermesi nedeniyle makine hurdaya çıkarma aşamasında terk edilmemelidir.

• Makineyi doğrudan veya basınçlı su jetleri veya aşındırıcı maddelerle yıkamayın. Üretici, destek ağı sayesinde, makinenin en iyi şekilde çalışmasını sağlamak ve en üst düzeyde verim elde etmek amacıyla gerekli olan her durumda hızlı ve doğru teknik destek sağlamak için hazır olacaktır.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS
