KULLANIM KILAVUZU Bluehelix B S 32 K 100 FERROLI

• Bu kullanım talimatları kitapçığında yer alan uyarıları dikkatlice okuyunuz.
• Kombi kurulumu yapıldıktan sonra, çalışması konusunda kullanıcıyı bilgilendiriniz ve ürünün tamamlayıcı parçası olan ve daha sonra gerekli oldukça başvurabileceği bu kılavuzu vererek saklamasını hatırlatinız.
• Kurulum ve bakım işlemleri, yürürlükteki standartlara ve imalatçının talimatlarına uygun şekilde gerçekleştirilmeli ve mesleki açıdan kalifiye bir personel tarafından yerine getirilmelidir. Cihazın mühürlü ayar parçalarına müdahale yapmak yasaktır.
• Hatalı kurulum ya da yetersiz bakım insanlara, hayvanlara ya da nesnelere zarar verebilir. Üretici tarafından stagnanan talimatlara uyulmamasından ve uygulamadaki hatalardan kaynaklanan hasarlardan üretici hiçbir şekilde sorumlu tutulamaz.

- Herhangi bir temizlik ya da bakım işlemi gerçekleştirmeden önce, sistem devre anahtarını ve / veya karşı gelen açma kapama aygıtlarını kullanarak, cihazın şebeke güç bağlantısını kesiniz.

- Cihazda arızaların meydana gelmesi ve/veya yetersiz çalışması durumunda, cihaz kapatılmalıdır. Cihazı tamir etmeye kalkışmayınız. Sadece mesleki olarak kalifiye personele başvurunuz. Ürünlerin herhangi bir onarım-değiştirme işlemi, sadece mesleki olarak kalifiye personel tarafından ve sadece orijinal parçalar kullanılarak yerine getirilmelidir. Yukarıda yer alan koşula uygun hareket edilmemesi ünitenin emniyetini tehlikeye sokabilir.

- Bu cihaz, sadece özel olarak tasarlanmış olduğu amaçlar için kullanılmalıdır. Bunun dışındaki herhangi bir kullanım, yanlış ve bu nedenle tehlikeli olarak değerlendirilir.

- Ambalaj parçaları, olası tehlike kaynağı olduğundan, çocukların erişebileceği bırakılmamalıdır.

- Bu cihaz fiziksel kapasitesi olmayan, zeka geriliği olan veya duyu özrü olan insanlar (çocuklar dahil) veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılmaya uygun değildir. Bu kişiler cihazın kullanımı ile ilgili güvenlik, denetim veya talimatlardan sorumlu bir kişinin bulunduğu zaman onun yardımı ile yarlanabilirler.

- Aygütin ve buna ait aksesuarların imha edilmesi, yürürlükteki kanunlar çerçevesinde uygun bir şekilde gerçekleştirilmelidir.

- Bu kılavuzda yer alan resimler, ürünün sadeleştirilmiş görüntüsünü temsil temsili görüntülerde, size temin edilen ürün ile küçük ve önemli olmayan farklar olabilir.

2. KULLANMA TALIMATLARI

2.1 Tanıtım

Sayın Müşteri

BLUEHELIX B S 32 K 100 doğal gaz veya LPG ile çalışan, yüksek verimlik mansina ve düşük emisyon oranına sahip ve mikroışlemci denetim sistemi ile donatılmış, sıcak sihhi su üretimi fonksiyonuna sahip, çellik eşanjörlü, su geçirmez bölmeli yoğuşmalı ön karışımlı bir ısı jeneratörüdür.

Kombiye entegre monteli, paslanmaz çelikten bir kazan yüksek miktarda sıcak sıhhi su üretimini garanti eder.

2.2 Kumanda paneli

1 2 9 10 15 7 17 8 5 11 12 20°C eco - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

şek. 1 - Kontrol paneli

Panel açıklamaları şek. 1

1 Sıcak sıhhi su ısı ayarını azaltma tuşu
2 Sıcak sıhhi su ısı ayarını artırma tuşu
3 Isıtma sistemi ısı ayarını azaltma tuşu
4 Isitma sistemi ısı ayarını artırma tuşu
5 Gösterge
6 Resetleme - Yaz/Kış modu seçimi- "Sıcaklık Akış" Menüsü tuşu
7 Ekonomi/Konfor modu seçme - cihaz açma/kapama tuşu
8 Sicak sihihi su sembolü
9 Sihhi su fonksiyonu gösterimi
10 Yaz modu gösterimi
11 Çoklu-fonksiyon gösterimi (eşanjör koruma fonksiyonu süresince yanıp söner halde)
12 Eco (Ekonomi) modu gösterimi
13 Isıtma fonksiyonu gösterimi
14 Isitma sembolü
15 Yanık brülör ve aktüel güç seviyesi gösterimi (alev koruma fonksiyonu süresince yanıp söner halde)
16 Servis Aracı Bağlantısı
17 Hidrometre

Çalışma anındaki gösterim

Isitma

Isıtma talebi (Ortam Termostatı veya Uzaktan Krono-Kumanda tarafından gerçekleştirilen) göstergede üzerinde sıcak hava olan radyatör simgesinin yanıp sönmesi ile belirtilir. Gösterge (kısm 11 - şek. 1) aktüel ısıtma çıkış sıcaklığını ve ısıtma bekleme süresi boyunca "d2" yazısını görüntüler.

Kaynağı İle şek. 2

Sihhi su

Tesisattan sıcak sıhhi su çekilmesiyle oluşan sıhhi su talebi göstergede altında sıcak su olan musluk simgesinin yanıp sönmesi ile belirtilir.

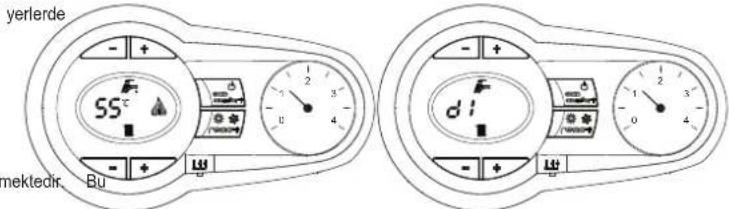

Gösterge (kısm 11 - şek. 1) sıhhi su aktüel çıkış sıcaklığını ve sıhhi su bekleme süresi boyunca "d1" yazısını görüntüler.

yerlerde 55°C - + - + - + - + - + - + - + - + - + - + - + - + - + - mektedir. BU d1 - + - 0 2 3 4 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

şek. 3

Ariza

Arıza durumunda (bkz. cap. 4.4) gösterge arıza kodunu (kısm 11 - şek. 1) ve bekleme süreleri boyunca "d3" ve "d4" yazılarını görüntüler.

2.3 Elektrik şebekesine bağlantı, açma-kapama

Kombiye elektrik beslemesi yok

- + + - + + L11

şek. 4 - Kombiye elektrik beslemesi yok

Kış döneminde uzun süreli olarak kapalı kalması durumunda donmadan korumak için, kombideki suyun tümünün tahliye edilmesi önerilmektedir.

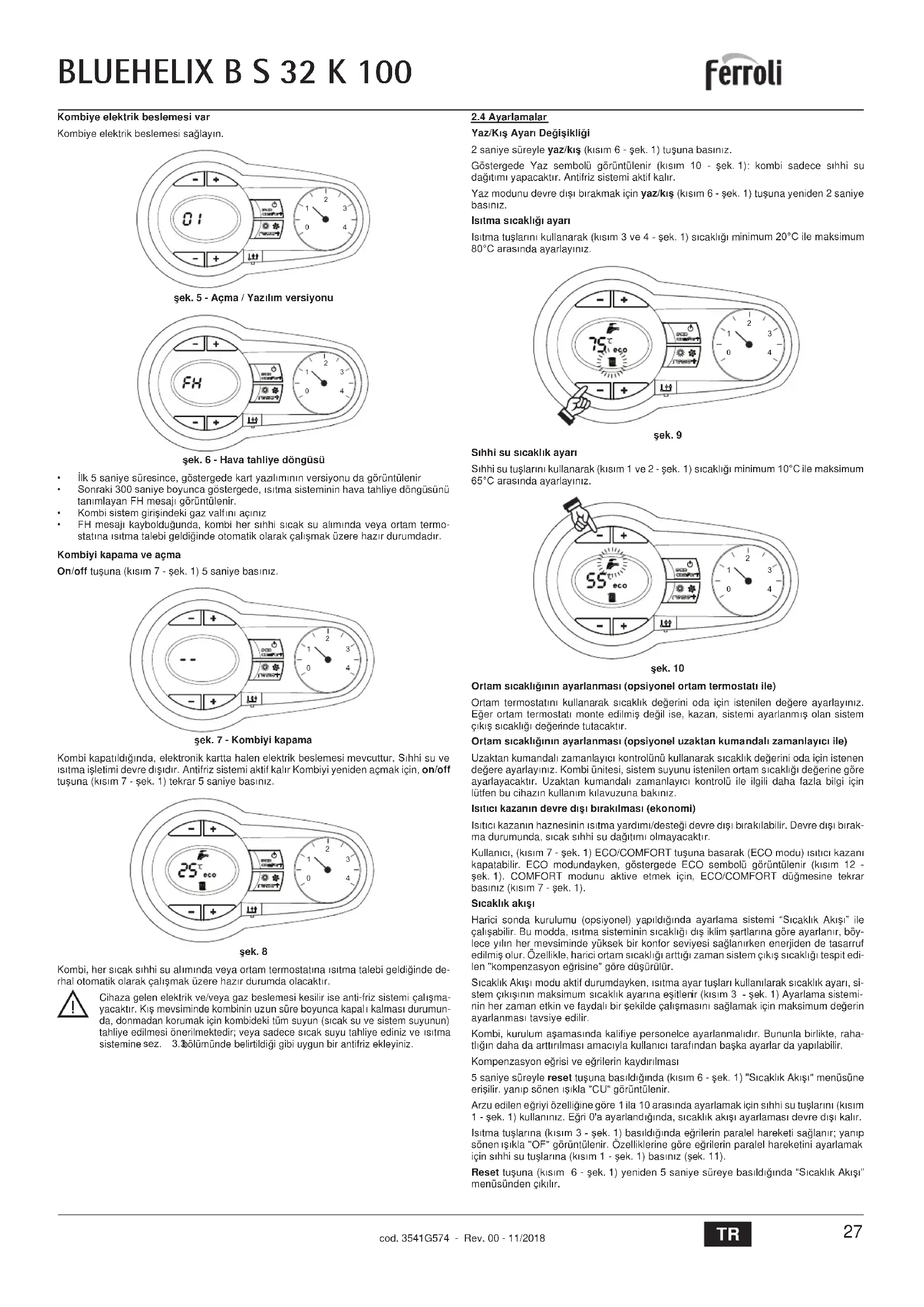

Kombiye elektrik beslemesi var

Kombiye elektrik beslemesi sağlayın.

01 - + + - + ↓

şek. 5 - Açma / Yazılım versiyonu

FH LW

şek. 6 - Hava tahliye döngüsü

• İlk 5 saniye süresince, göstergede kart yazılıminin versiyonu da görüntülenir
• Sonraki 300 saniye boyunca göstergede, ısıtma sisteminin hava tahliye döngüsünü tanımlayan FH mesajı görüntülenir.
  • Kombi sistem girişindeki gaz valfını açınız
• FH mesajı kaybolduğunda, kombi her sıhhi sıcak su alımında veya ortam termostatına ısıtma talebi geldiğinde otomatik olarak çalışmak üzere hazır durumdadır.

Kombiyi kapama ve açma

On/off tuşuna (kısim 7 - şek. 1) 5 saniye basınız.

- + -- - + L1 1 2 3 4

şek. 7 - Kombiyi kapama

Kombi kapatıldığında, elektronik kartta halen elektrik beslemesi mevcuttur. Sıhhi su ve ısıtma işletimi devre dışıdır. Antifriz sistemi aktif kalır Kombiyi yeniden açmak için, on/off tuşuna (kısm 7 - şek. 1) tekrar 5 saniye basınız.

25°C eco

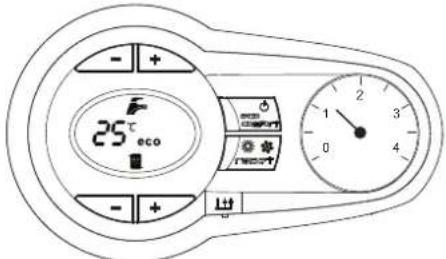

şek. 8

Kombi, her sıcak sıhhi su alımında veya ortam termostatına ısıtma talebi geldiğinde derhal otomatik olarak çalışmak üzere hazır durumda olacaktır.

Cihaza gelen elektrik ve/veya gaz beslemesi kesilir ise anti-friz sistemi çalışma-yacaktır. Kış mevsiminde kombinin uzun süre boyunca kapalı kalması durumunda, donmadan korumak için kombideki tüm suyun (sicak su ve sistem suyunun) tahiye edilmesi önerilmektedir; veya sadece sicak suyu tahliye ediniz ve ısıtma sisteme sez. 3. Bölümünde belirtildiği gibi uygun bir antifriz ekleyiniz.

2.4 Ayarlamalar

Yaz/Kış Ayarı Değişikliği

2 saniye süreyle yaz/kış (kısim 6 - şek. 1) tuşuna basınız.

Göstergede Yaz sembolü görüntülenir (kısm 10 - şek. 1): kombi sadece sihhi su dağıtımı yapacaktır. Antifriz sistemi aktif kalır.

Yaz modunu devre dışı bırakmak için yaz/kış (kısim 6 - şek. 1) tuşuna yeniden 2 saniye basınız.

Isıtma sıcaklığı ayarı

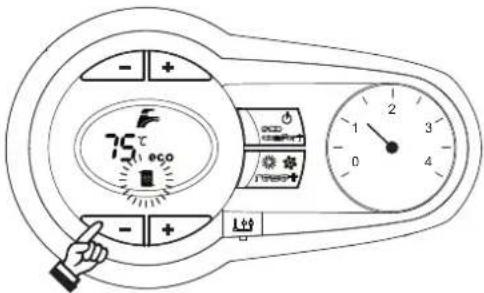

Isıtma tuşlarını kullanarak (kısim 3 ve 4 - şek. 1) sıcaklığı minimum 20°C ile maksimum 80°C arasında ayarlayınız.

- + 75°C eco - + L10

şek. 9

Sıhhi su sıcaklık ayarı

Sihhi su tuşlarını kullanarak (kısm 1 ve 2 - şek. 1) sıcaklığı minimum 10°C ile maksimum 65°C arasında ayarlayınız.

55°C eco - + + eco Comfort + - 0 4 1 2 3 4 - + U

şek. 10

Ortam sıcaklığının ayarlanması (opsiyonel ortam termostatı ile)

Ortam termostatını kullanarak sıcaklık değerini oda için istenilen değere ayarlayınız. Eğer ortam termostatı monte edilmiş değil ise, kazan, sistemi ayarlanmış olan sistem çıkış sıcaklığı değerinde tutacaktır.

Ortam sıcaklığının ayarlanması (opsiyonel uzaktan kumandalı zamanlayıcı ile)

Uzaktan kumandalı zamanlayıcı kontrolünü kullanarak sıcaklık değerini oda için istenen değere ayarlayınız. Kombi ünitesi, sistem suyunu istenilen ortam sıcaklığı değerine göre ayarlayacaktır. Uzaktan kumandalı zamanlayıcı kontrolü ile ilgili daha fazla bilgi için lütften bu cihazın kullanım kılavuzuna bakınız.

Isitici kazanın devre dışı bırakılması (ekonomi)

Isitici kazanın haznesinin ısıtma yardımı/desteği devre dışı bırakılabilir. Devre dışı bırakma durumunda, sıcak sıhhi su dağıtımı olmayacaktır.

Kullanıcı, (kısm 7 - şek. 1) ECO/COMFORT tuşuna basarak (ECO modu) ısıtıcı kazanı kapatabilir. ECO modundayken, göstergede ECO sembolü görüntülenir (kısm 12 - şek. 1). COMFORT modunu aktive etmek için, ECO/COMFORT düğmesine tekrar basıniz (kısm 7 - şek. 1).

Sıcaklık akışı

Harici sonda kurulumu (opsiyonel) yapıldığında ayarlama sistemi "Sıcaklık Akışı" ile çalışabilir. Bu modda, ısıtma sisteminin sıcaklığı dış iklim şartlarına göre ayarlanır, böylece yılın her mevsiminde yüksek bir konfor seviyesi sağlanırken enerjiden de tasarruf edilmiş olur. Özellikle, harici ortam sıcaklığı arttığı zaman sistem çıkış sıcaklığı tespit edilen "kompenzasyon eğrisine" göre düşürülür.

Sıcaklık Akışı modu aktif durumdayken, ısıtma ayar tuşları kullanılarak sıcaklık ayarı, sistem çıkışının maksimum sıcaklık ayarına eşitlerir (kısm 3 - şek. 1) Ayarlama sisteminin her zaman etkin ve faydalı bir şekilde çalışmasını sağlamak için maksimum değerin ayarlanması tavsiye edilir.

Kombi, kurulum aşamasında kalifiye personelce ayarlanmalıdır. Bununla birlikte, rahatlığın daha da arttırılması amacıyla kullanıcı tarafından başka ayarlar da yapılabilir.

Kompenzasyon eğrisi ve eğrilerin kaydırılması

5 saniye süreyle reset tuşuna basıldığında (kısm 6 - şek. 1) "Sıcaklık Akışı" menüsüne erişilir. yanıp sönen ışıkla "CU" görüntülenir.

Arzu edilen eğriyi özelliğine göre 1 ila 10 arasında ayarlamak için sıhhi su tuşlarını (kısm 1 - şek. 1) kullanınız. Eğri 0'a ayarlandığında, sıcaklık akışı ayarlaması devre dışı kalır. Isıtma tuşlarına (kısm 3 - şek. 1) basıldığında eğrilerin paralel hareketi sağlanır; yanıp sönen işıkla "OF" görüntülenir. Özelliklerine göre eğrilerin paralel hareketini ayarlamak için sıhhi su tuşlarına (kısm 1 - şek. 1) basınz (şek. 11).

Reset tuşuna (kısm 6 - şek. 1) yeniden 5 saniye süreye basıldığında "Sıcaklık Akışı" menüsünden çıkılır.

Eğer ortam sıcaklığı istenilen değerin altına düşerse, daha yüksek dereceden bir eğri ayarlanması veya tersi durumda bunun tersinin uygulanması tavsiye edilir. Bir derece artırma veya azaltma yapınız ve ortamdaki değişikliği kontrol ediniz.

şek. 11 - Kompenzasyon eğrilerinin paralel hareketi için örnek

Uzaktan kumanda ile ayarlamalar

Eğer kombiye bir Uzaktan Kumanda (opsiyonel) takılı ise, önceki kısımda açıklanan ayarlamalar tabella 1 belirtilen değerlere göre yapılır.

Çizelge 1

Isıtma sıcaklığı ayarı	Ayarlama işlemi, Uzaktan Kumanda menüsünde, kombi komut panelinden yapılabilir.
Sıhhı suyu ısı ayarı	Ayarlama işlemi, Uzaktan Kumanda menüsünde, kombi komut panelinden yapılabilir.
Yaz/Kış Ayarı Değişikliği	Yaz modu ayan, Uzaktan Kumandadan yapılacak bir ısıtma talebine göre daha önceliklidir.
Eko/Konfor Seçimi	Uzaktan Kumanda ile sıcak sihhi suu fonksiyonu kapatıldiğında, kombi Ekonomi moduna geçer. Böyle bir durumda, kombi panelindekieco/comforttuşu (kısim 7 - şek. 1) devre dışı kalır
	Uzaktan Kumanda ile sıcak musiuk suyu fonksiyonu aktive edildiğinde, kombi Konfor moduna geçer. Böyle bir durumda, kombi panelindekieco/comforttuşu (kısim 7 - şek. 1) kullanılarak iki moddan birisini seçmek mümkündür.
Sıcaklık Akışı	Gerek Uzaktan Kumanda gerekse kombi kartı, Sıcaklık Akışı ayarını yönetmektedir: ikisi arasında, kombi kartı Sıcaklık Akışının önceliği vardır.

Sistem hidrolik basıncının ayarlanması

Sistem soğuk iken kombinin hidrometresinde okunan doldurma basıncı yaklaşık 1,0 bar olmalıdır. Eğer sistem basıncı minimum altındaki değerlere düşerse, kombi durur ve gösterge F37 hata sinyalini görüntüler. Doldurma musluğunu kurcalayarak (kısm 1 - 12) basıncı başlangıç değerine getiriniz. İşlem sonunda daima geri kapatınız.

Sistem basıncı düzeldikten sonra, kombi gösterge ekranında FH ile tanımlanan 300 sa- niyelik hava tahliye döngüsünü aktive edecektir.

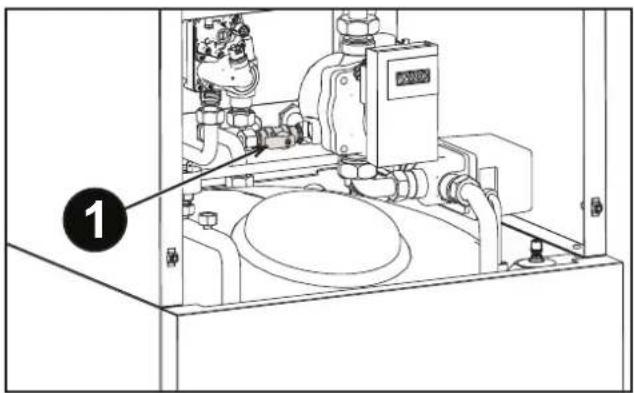

şek. 12 - Sistem doldurma musluğu

3. KURULUM

3.1 Genel talimatlar

KOMBİ, BU TEKNİK KULLANIM KİTAPÇIĞINDA BELİRTİLMEKTE OLAN BÜTÜN TALİMATLARA, YÜRÜRLÜKTE OLAN İLGİLİ ULUSAL STANDARTLARA VE YEREL TÜZÜKLERE UYGUN BİR ŞEKİLDE, İŞÇİLİK KURALLARINA TAM OLARAK UYGUNLUK İÇİNDE VE SADECE KALİFİYE BİR PERSONEL TARAFINDAN MONTE EDİLMELİDİR.

3.2 Kurulum yeri

Cihazın yanma devresi yalıtımlı odadan tamamen izole edilmiştir ve dolayısıyla bu ünite herhangi bir odaya monte edilebilir. Bununla birlikte, montajın yapılacağı odanın, ufak bir gaz kaçağı durumunda bile tehlikeli durumların oluşmasını önlemek için iyi havalandırmaya sahip olması gereklidir. Bu emniyet standardı, yalıtımı odalı olarak anılanlar da dahil olmak üzere tüm gazlı cihazlar için geçerli 2009/142 sayılı EEC Direktifince gerekmektedir.

Bu cihaz iç mekana kurulum için uygundur.

Kurulum yeri kuru olmalı ve yağmur, kar veya doluya, toz veya yanıcı malzemeler ya da korozif gazlara maruz kalmamalıdır.

Eğer cihaz bir mobilya içerisinde veya yakınına monte edilecekse, muhafazanın çıkartılabilmesi için ve normal bakım işlemleri için bir açıklık bırakılmalıdır.

3.3 Su bağlantıları

Uyarılar

Isıtma devresinde bir aşırı-basınç olması durumunda suyun zemin üzerine dökülmesini önlemek için emniyet valfı çıkışı, bir bacaya veya toplama borusuna bağlanmalıdır. Aksi takdirde, tahliye valfının devreye girmesi sonucunda odayı su basması halinde, kombinin üreticisi bu durumdan sorumlu tutulamaz.

Cihazın etkin çalışmasını önleyebilecek kalıntı veya pislikleri gidermek için kurulum işleminden önce sistemin bütün borularını iyice yıkayınız.

Mevcut kurulumlardaki jeneratörlerin değiştirilmesi durumunda, sistem tamamen boşaltılmalı ve uygun şekilde çamur ve kirlerden arındırılmalıdır. Bu amaç için yalnızca uygun ve termik sistemler için garanti edilen (bkz. müteakip paragraf), metal, plastik veya kauçuk aşındirmayan ürünler kullanınız. İmalatçı firma, sistemın temizlenmemesi veya uygun şekilde temizlenmemesinden dolayı jeneratörün uğrayableceği zararlardan sorumlu değildir.

Bağlantıları ilgili bağlantı noktalarına, şek. 13 kısmındaki çizime ve cihaz üzerinde belirtilen sembollere riayet ederek yapınız.

92 95 63 63 95 92 11 192 9 7 8 10

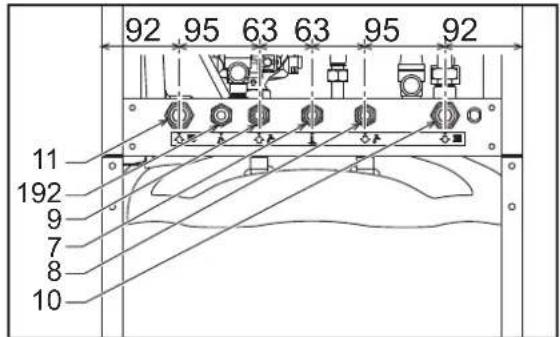

şek. 13 - Su bağlantıları

7 Gaz girişi - 1/2"

10 Tesisat/sistem çıkışı - 3/4"

8 Sihhi su çıkışı - 1/2"

11 Sistem girişi - 3/4"

9 Sihhi su girişi - 1/2*

192 Devridaim - 1/2"

Antifriz sistemi, antifriz sıvısı, katkı maddeleri ve inhibitörler

Eğer gerekirse, antifriz sıvısının, katkı maddelerinin ve inhibitörlerin kullanımına (eger bu sıvıların veya kimyasal katkı maddelerinin üretici şirketi, bu ürünlerin bu amaç için kullanımının uygun olduğunu ve bunların ısı eşanjörüne veya diğer bileşenlere ve/veya kazan ünitesi ile sistemin aksamlarına zarar vermeyeceğini garanti ediyorsa) izin verilebilir. Isıtma sistemlerinde kullanımlarının uygun olduğu ve kazan ünitesi ile sistemlerinin aksamları ile uyumlu olduğu açıkca beyan edilmeyen normal antifriz sıvılarının, katkı maddelerinin veya inhibitörlerin kullanılması yasaktır.

Sistem suyunun özellikleri

Suyun 25° Fr sertlik derecesinden (1°F = 10ppm CaCO₃) daha sert olması halinde, kombide sert suyun sebep olduğu kireç oluşumlarını önlemek amacıyla uygun su kullanımını öneririz.

3.4 Gaz bağlantısı

Bağlantı işlemini gerçekleştirmeden önce, cihazın mevcut yakıt tipi ile çalışma ya yatırım olduğundan emin olunuz.

Gaz bağlantısı ilgili bağlantı noktasına (bkz. şek. 13), yürürlükteki standartlara uygun şekilde, bükülmez metal boru ya da esnek körüklü paslanmaz çellik boru kullanlarak ve de sistem ile kombi arasına bir gaz musluğu yerleştirilerek yapılmalıdır. Tüm gaz bağlantılarının sızdırmaz olduğundan emin olunuz.

3.5 Elektrik bağlantıları

Cihaz, yürürlükteki emniyet standartlarda öngörüldüğü şekilde uygulanmış etkin bir topraklama ünitesine bağlanmalıdır. Mesleki açıdan kalifiye bir personele, topraklama sisteminin verimliliğini ve uygunluğunu kontrol ettiriniz; üretici firma, topraklama sistemindeki anza nedeniyle meydana gelebilecek hasarlardan sorumlu değildir.

Kombinin elektrik kablolarının tesisatı önceden yapılmış ve elektrik hattına bağlantı için bir "Y" tipi kablo ve de fiş ile birlikte temin edilmiştir. Elektrik şebekesine bağlantılar sabit bağlantı şeklinde olmalı ve kontakları en az 3 mm açıklığa sahip iki kutuplu bir sivic ile donatılmalı ve kombi ile hat arasına maks. 3A'lık sigortalar yerleşirilmelidir. Elektrik bağlantılarında kutupların doğru olmasına dikkat edilmelidir (FAZ: kahverengi kablo / NÖTR: mavi kablo / TOPRAK: sarı-yeşil kablo).

Kullanıcının cihazın güç kablosunu asla değiştirmemesi gerekmektedir. Kablonun hasar görmesi halinde, cihazı kapatınız ve değiştirilmesi için sadece profesyonel açıdan kalifiye bir elemana başvurunuz. Değiştirilmesi halinde, sadece maksimum dış çeper çapı 8 mm olan bir "HAR H05 VV-F" 3x0,75 mm2 kablosunu kullanınız.

Ortam termostatı (opsiyonel)

DİKKAT: ORTAM TERMOSTATININ KONTAKLARI TEMİZ DURUMDA OLMALIDIR. 230 V VOLTAJIN ORTAM TERMOSTATININ TERMİNALLERİNE BAĞLANMASI, ELEKTRONİK KARTTA TAMİRİ MÜMKÜN OLMAYAN ARIZALARA NEDEN OLACAKTIR.

Bir uzaktan kumanda veya zamanlayıcı takarken, bu cihazlar için elektrik beslemesini bunların kontak kesim noktalarından yapmayınız. Bunlar için elektrik temini için, cihazın tipine bağlı olarak direk olarak ana hatta veya akülere bağlantı yapılmalıdır.

Elektrik terminal kutusuna erişim

Ön panel çıkarıldıktan sonra ( *** 'Ön paneli açma' on page 31 *** ) elektrik bağlantıları terminal kutusuna (şek. 14) erişim mümkündür. Çeşitli bağlantılar için klemplerin düzeni şek. 30 bölümündeki elektrik bağlantıları şemasında da verilmektedir.

72 139 A 138 1 2 3 4

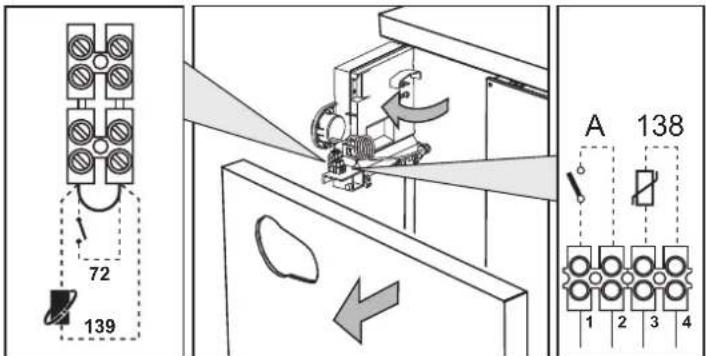

şek. 14 - Terminal kutusuna erişim

3.6 Duman kanalları

Uyarılar

Ünite, hava-geçirmez odalı ve güçlendirilmiş çekimli bir "tip C" tipidir, hava girişi ve du-man çıkışı aşağıda yazılı olan çekme/emme sistemlerinden birisine bağlanmalıdır. Kurulum işlemine bağlamadan önce, ilgili uyarları ve talimatları kontrol ediniz ve bunlara harfiyen uyunuz. Ayrıca, terminallerin duvara ve/veya tavana konumlandırılması ile ilgili düzenlemelere ve pencereler, duvarlar, havalandırma açıklıklarından vs. bırakılacak minimum mesafelere riayet ediniz.

Koaksiyal borularla bağlantı

sek. 15 - Koaksiyal borularla bağlantıya örnek ( = Hava / = Duman)

Çizelge 2 - Tip

Tip Açıklama
C1X	Duvara yalay emme ve tahliye
C3X	Tavana dik emme ve tahliye

Koaksiyal bağlantısı için, cihaza aşağıdaki çıkış aksesuarlarından birisini takınız. Oluşacak yoğuşma ürünlerin dışarıya doğru geri akıp damlamaya neden olmasını önlemek için, duman tahliyesinin yatay bölümlerinin kombiye doğru haff eğimli şekilde tutulması gerekmektedir.

Ø 60 Ø 100 041001X0

şek. 16 - Koaksiyal kanallar için çıkış aksesuarları

Çizelge 3 - Koaksiyal kanallarda maksimum uzunluk

	Koaksiyal 60/100 Koaksiyal 80/125
Izin verilen maksimum uzunluk (yatay) 7 m		28 m
Izin verilen maksimum uzunluk (dikey) 8 m
Dirsek indirgeme faktörü 90° 1 m 0.5 m
Dirsek indirgeme faktörü 45° 0.5 m 0.25 m

Ayrı borularla bağlantı

C5x C3x B2x C1x max 50 cm şek. 17 - Aynı borularla bağlantıya örnek ( → = Hava / → = Duman)

Çizelge 4 - Tip

Tip Açıklama
C1X	Duvara yatay emme ve tahliye. Girişçıkış terminalleri ya eş-merkezli ya da benzer rüzgar koşullarına maruz bırakılmak için yeterince yakın olmalıdır (50 cm dahilinde)
C3X	Tavana dik emme ve tahliye. Girişçıkış terminaller C12 için olduğu gibi
C5X	Farklı basınçlara sahip bölgelerde duvara veya tavana bağımsız şekilde emme ve tahliye. Tahliye ve emme karşı duvarlara konumlandırılmamalıdır
C6X	Aynı sertifikalandırılmış borulara sahip (EN 1856/1) emme ve tahliye
B2X	Kurulum yerinden emme ve duvara veya tavana tahliye⚠ ÖNEMLİ - KURULUM YERİ UYGUN HAVALANDIRMAYA SAHİP OLMALIDIR

Ayrı kanallarla bağlantı için, cihaza aşağıdaki çıkış aksesuarını takınız: (Hava = - Duman =)

Hava Girişi = ↗ / Duman Çıkışı =

041065X0

Ø80 69 Ø60 110 Ø80 Ø80

şek. 18 - Ayrı kanallar için çıkış aksesuarı

Kurulum işlemine başlamadan önce, basit bir hesaplamayla izin verilen maksimum uzunluğu geçmemeye dikkat ediniz:

1. Ayrı kanallı sistemin genel hatlarını, aksesuarlar ve çıkış terminalleri de dahil olmak üzere tam olarak tanımlayınız.
2. Aşağıdaki tabella 6 kısmına bakarak her bir bileşenin kayıplarını, montaj konumuna göre m _esd (eşdeğer metre) olarak tespit ediniz.
3. Kayıplar toplamının, tabella 5'de izin verilen maksimum uzunluğun altında veya buna eşit olduğundan emin olunuz.

Çizelge 5 - Ayrı kanallarda maksimum uzunluk

İzin verilen maksimum uzunluk	55 m_esd

Çizelge 6 - Aksesuarlar

				m_eşd cinsinden kayıplar
				Hava emme	Duman tahliyesi
					Dikey Yatay
∅ 80	BORU	1 m M/F 1KWMA83W 1,0 1,6 2,0
	DIRSEK	45° M/F	1KWMA65W 1,2		1,8
		90° M/F	1KWMA01W 1,5		2,0
	TIRNAKLI KLIPS	test çıkışı	1KWMA70W	0,3	0,3
	TERMINAL	duvara hava çıkışı	1KWMA85A	2,0	-
		rüzgar-kesicili duvara duman çıkışı	1KWMA86A	-	5,0
	BACA	Hava/duman ayırık bağlantı 80:80	010027X0	-	12,0
		Sadece duman çıkışı ∅80	010026X0 + 1KWMA86U	-	4,0
∅ 60	BORU	1 m M/F 1KWMA89W	6.0
	DIRSEK	90° M/F	1KWMA88W		4.5
	INDİRGEME	80/60	041050X0		5.0
	TERMINAL	rüzgar-kesicili duvara duman çıkışı	1KWMA90A		7.0
		DİKKAT: ∅60 AKSESUARLARININ YÜKSEK YÜK KAYBINI GÖZ ÖNÜNDE BULUNDURU-NUZ , BUNLARI SADECE GEREKTİKLERİNDE VE SON DUMAN TAHLİYE HATTINA KARŞILIK GELECEK ŞEKİLDE KULLANINIZ.

Toplayıcı duman kanallarına bağlantı

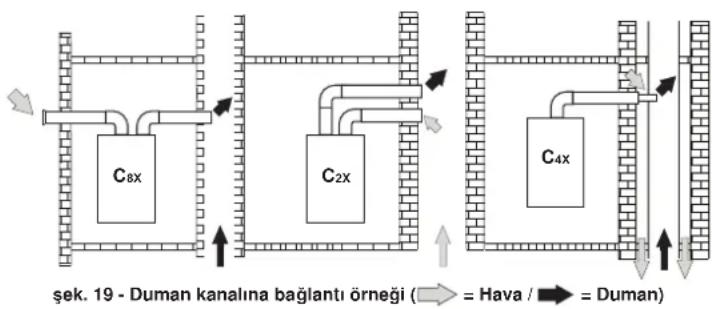

şek. 19 - Duman kanalına bağlantı örneği ( → = Hava / → = Duman)

Çizelge 7 - Tip

Tip	Açıklama
C2X	Ortak duman kanalına emme ve tahliye (ayını kanala emme ve tahliye)
C4X	Ayrı fakat benzer rüzgar koşullarına maruz kalan ortak duman kanallarına emme ve tahliye
C8X	Tek veya ortak duman kanalına tahliye ve duvara emme
B3X	Eş-merkezli kanal (tahliyeyi kapsayanı vasıtasıyla kurulum yerinden emme ve doğal çekimli ortak duman kanalına tahliye ÖNEMLİ - KURULUM YERİ UYGUN HAVALANDIRMAYA SAHİP OLMALIDIR

Dolayısıyla, eğer BLUEHELIX B S 32 K 100 kombisini doğal çekimli olan bir toplayıcı bacaya veya tekli bacaya bağlayacaksanız, yürürlükteki normlar uyarınca bacanın taşarımının kesinlikle profesyonel açıdan kalifiye bir personele yaptırılması ve fan ile donatılmış yalıtımı yanma odası olan cihazlar için uygun olması gerekmektedir.

3.7 Yoğuşma tahliye bağlantısı

Kombi, yoğunlaşma ürünlerinin tahliyesi için dahili bir sifon aparatı ile donatılmıştır Bastırmak suretiyle yaklaşık 3 cm geçirip bir sargı ile sabitleyerek, gözlem aparatı A ve esnek hortumB bağlantısını yapınız. Sifonu yaklaşık 0,5 lt. su ile doldurunuz ve esnek boruyu imha sistemine bağlayınız.

DİKKAT: Cihaz, vakum sifonu ile çalıştırılmamalıdır!

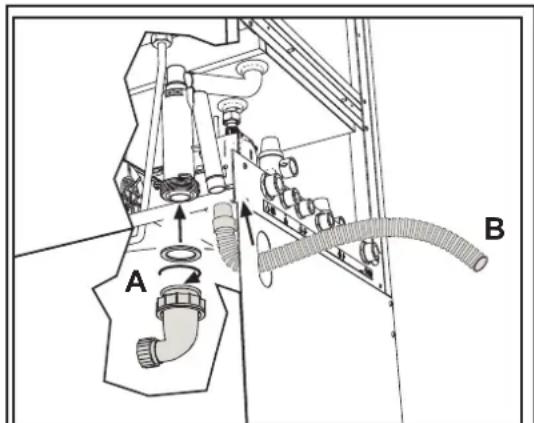

A B

0,5lt

şek. 20 - Yoğuşma tahliye bağlantısı

4. SERVIS VE BAKİM

4.1 Ayarlamalar

Gaz beslemesini dönüştürme

Bu cihaz Metan gazı veya LPG ile çalışabilir özellikle olup, bu iki gazdan birisi ile kullanım için gereken ayarları fabrikada, cihazın ambalajında ve teknik veriler etiketinde açıkça belirtildiği şekilde yapılmaktadır. Cihazın ayarlanmış olduğu gaz türünden farklı bir gaz ile kullanılması gerektiğinde, özel dönüştürme kiti tedarik edilip aşağıda açıklanan işlemlerin yapılması gerekmektedir:

1. Kombinin elektrik beslemesini kesiniz ve gaz musluğunu kapatınız.
2. Ön paneli çıkarınız (bkz. şek. 24).
3. İki vidayı söküp kumanda panelini döndürünüz (bkz. şek. 21).
4. Döner mafsalı C sökünüz ve gaz borusunu A gaz valfından çıkarınız (bkz. şek. 22).
5. Gaz borusuna takılı olan u cu B dönüşüm kitinde bulunan uçla, araya conta D taka- rak değiştiriniz (bkz. şek. 22).
6. Gaz borusunu A geri takınız ve bağlantıının sızdırmazlığını kontrol ediniz.
7. Dönüşüm kiti içerisinde bulunan etiketi teknik veriler etiketinin yanına yapıştırınız
8. Ön paneli geri takınız.
9. Kombiye besleme veriniz ve gaz musluğunu açınız.
10. Gaz tipi ile ilgili parametreyi değiştiriniz:

• Kombiyi uyku moduna getiriniz

• Sıcak su tuşlarına (kısm 1 ve 2 - şek. 1 10 saniye basınız: gösterge yanıp sönen "b01" görüntülenir.
• Sıc ak su tuşlarına (kısm 1 veya 2 - şek. 1 basıp, parametre 00 (metanla çalıştırmak için) veya 01 (LPG ile çalıştırmak için) ayarını yapınız.
• Isıtma + tuşuna (kısm 4 - şek. 1) göstergede yanıp sönen "b04" görüntülene ne kadar basınız.
• sıcak su tuşlarına (kısim 1 veya 2 - şek. 1) basıp, parametre 210 (metanla çalıştırmak için) veya 190 (LPG ile çalıştırmak için) ayarını yapınız.
• Isitma + tuşuna (kısm 4 - şek. 1) göstergede yanıp sönen “b05” görüntülene ne kadar basınız.
• Sıcak su tuşlarına (kısm 1 veya 2 - şek. 1 basıp, parametre 185 (metanla çalıştırmak için) veya 175 (LPG ile çalıştırmak için) ayarını yapınız.

• Sıcak su tuşlarına (kısim 1 ve 2 - şek. 1 tekrar 10 saniye basınız.
  • kombi, bekleme moduna döner

• Kombi duman çıkışına bağlanan yanma ürünleri analizörü vasıtasıyla, kombi maksimum ve minimum güçte çalışırken çıkan CO₂ emisyonunun teknik veriler tablosunda ilgili gaz tipi için verilen değerlere denk olup olmadığını kontrol ediniz.

TEST modunun aktive edilmesi

Isıtma tuşlarına (kısm 3 ve 4 - şek. 1) aynı anda 5 saniye süreyle basıp TEST modunu aktive ediniz. Kombi, müteakip paragrafta belirtildiği şekilde ayarlanmış maksimum ısıtma aparında çalışır.

Göstergede, ısıtma ve sıhhi su simgeleri (şek. 23) yanıp söner; hemen yanlarında ısıtma gücü görüntülenir.

şek. 23 - TEST Modu ısıtma gücü = %100)

Isitma tuşlarına (kısm 3 ve 4 - şek. 1) basarak gücü artırınız veya azaltınız (Minimum=%0, Maksimum=%100).

Sıhhi su tuşuna “-” basıldığında (kısm 1 - şek. 1) kombinin gücü derhal minimuma (%0) ayarlanır. Sıhhi su tuşuna “+” basıldığında (kısm 2 - şek. 1) kombinin gücü derhal maksimuma (%100) ayarlanır.

TEST modunun aktif olması ve sihhi sıcak su alınması durumunda, Sihhi moduna geçmek yeterlidir, kombi TEST modunda kalır ama 3 yollu valf sihhi konumuna gelir.

TEST modunu devre dışı bırakmak için, ısıtma tuşlarına (kısm. 3 ve 4 - şek. 1) aynı anda 5 saniye basınız.

Her durumda, TEST modu 15 dakika sonra otomatik olarak veya sıhhi sıcak su alımını kapatarak (Sıhhi modunu aktive etmek için yeterli sıhhi sıcak su alımının yapıldığı durumda) devre dışı kalır.

Isıtma gücünün ayarlanması

Isıtma gücünün ayarlanması için, kombiyi TEST moduna ayarlayınız (bkz. sez. 4.1). Isıtma tuşlarına (kısim 3 ve 4 - şek. 1) basarak gücü artırınız veya azaltınız (minimum = 00, Maksimum= 100). RESET düğmesine 5 saniye içinde basıldığında, maksimum güç ayarlandığı değerde kalacaktır. TEST işletim modundan çıkınız (bkz. sez. 4.1).

4.2 Servise alma

Kombiyi yakmadan önce

• Gaz sisteminin hava-sızdırmazlığını kontrol ediniz.
- Genleşme tankı ön-dolum basıncının doğru olduğundan emin olunuz.
- Su ünitesini doldurunuz ve kombi ile sistem içerisinde bulunan tüm havanın boşaltılmasını sağlayınız.
- Sistemde veya kombide herhangi bir su kaçağı olmadığından emin olunuz.
- Elektrik sisteminin doğru bir şekilde bağlanmış olduğundan ve topraklama siteminin işlevsel olduğundan emin olunuz.
• Gaz basıncı değerinin ısıtma için gerekli olan seviyede olduğundan emin olunuz.
- Kombinin yakınlarında alev alıcı özellikleri sıvılar veya malzemeler olmadığından emin olunuz

İşletim anındaki kontroller

• Cihazın çalıştırılması.
- Yakıt devresinin ve su sistemlerinin hava sızdırmazlığını kontrol ediniz.
- Kombi çalışıyorken, baca borusunun ve hava-duman kanallarının etkinliğini kontrol ediniz.
- Sifonun ve yoğunlaşma ürünlerini boşaltma sisteminin sızdırmazlığını ve çalışmasını kontrol ediniz.
- Kombi ile sistemler arasında su sirkülasyonunun doğru bir şekilde gerçekleştiginden emin olunuz.
- Gaz valfı modüllerinin, sıcak su üretiminde ısıtma aşamasında doğru çalıştığından emin olunuz.
- Ortam termostatı veya uzaktan kumandalı zamanlayıcı kontrolü vasıtasıyla çeşitli ateşleme ve yakma testleri yapmak suretiyle kombinin iyi ateşleme yaptığından emin olunuz.
- Ölçek üzerinde belirtilmekte olan yakıt tüketim değerinin cap. 5 bölümündeki teknik veriler tablosunda verilen değer ile aynı olduğundan emin olunuz.
- Herhangi bir ısıtma talebi olmaksızın, brülörlerin sıcak su musluğu açıldığı anda doğru bir şekilde ateşendiğinden emin olunuz. İstma işlemi süresince, sıcak su musluğunun açılması ile birlikte ısıtma sirkulatörünün durduğundan ve düzenli bir sıcak su üretimi olduğundan emin olunuz.
- Parametrelerin doğru bir şekilde programlanmış olduğundan ve istenilen özel bir ihtiyaca cevap verebildiğinden (kompenzasyon eğrisi, güç, sıcaklıklar, vb) emin olunuz.

4.3 Bakım

Ön paneli açma

Kombinin muhafazasını açmak için paneli kendinize doğru çekiniz ve kancasını açınız (bkz. şek. 24).

Kombinin içerisinde herhangi bir işlem yapmadan önce, elektrik beslemesini kesiniz ve sistem girişindeki gaz musluğunu kapatınız

şek. 24 - Ön paneli açma

Periyodik kontrol

Cihazın zaman içinde düzgün şekilde çalışmaya devam etmesi için, aşağıdaki kontrol işlemlerini yıllık olarak kalifiye bir personele yaptırmanız gerekmektedir:

• Kontrol ve emniyet cihazları (gaz valfı, akış-ölçer, termostatlar, v.s.) doğru bir şekilde çalışıyor olmalıdır
  • Duman tahliye devresi mükemmel verimlilikte olmalıdır.
  • Su geçirmez bölme su sızdırmaz olmalıdır
• Hava-duman uç parçası ve duman kanallarında herhangi bir tıkanıklık ve kaçak ol-mamalıdır
• Brülör ve eşanjör temiz ve tortusuz olmalıdır. Temizlik işlemlerinde kimyasal ürünler veya metal fırçalar kullanmayınız.
• Elektrot tortusuz olmalı ve doğru şekilde konumlanmalıdır.
  • Gaz ve su sistemleri sızdırmaz olmalıdır.
• Soğuk sistemde su basıncı yaklaşık olarak 1 bar olmalıdır; değilse bu değere getiriniz.
  • Sirkülasyon pompası tıkalı olmamalıdır.
• Genleşme tankı dolu olmalıdır.
  • Gaz kapasitesi ve basıncı ilgili tablolarda belirtilen değerlere karşılık gelmelidir.
• Yoğuşma boşaltma sistemi etkin bir şekilde çalışıyor olmalı ve verimi, kayıplar veya tıkanmalar ile azalmamalıdır
  • Sifon aparati su ile doldurulmalıdır.

4.4 Sorunların giderilmesi

Arıza teşhis

Çalışma ile ilgili bir arıza veya problem olması halinde, gösterge ekranı yanıp söner ve hata kodu görüntülenir.

Cihazın bloke olmasına neden olan sorunlar vardır (bunlar "A" harfi ile tanımlanır): kombinin çalışmaya devam edebilmesi için RESET tuşuna (kısm 6 - şek. 1) 1 saniye süreyle basmak veya kurulu ise uzaktan kumandadan (opsiyonel) RESET işlemi yapmak yeterlidir; eğer kombi çalışmaz ise, öncelikle arızayı gidermek gereklidir.

Cihazın geçici olarak bloke olmasına neden olan diğer anormallikler ("F" harfi ile tanımlanır), ayar değerleri kombinin normal çalışma değer aralığına geri geldiğinde otomatik olarak ortadan kalkar.

Ariza tablosu

Çizelge 8 - Arıza listesi

Arızkodu	Arıza	Olası neden	Çözüm
A01	Brülör ateşleme yapmıyor	Gaz yok	Kombiye gaz akışının normal olduğunu ve havanın borulardan tahliye edildigini kontrol ediniz
		Elektrot tespit/ateşleme hatası	Elektrot kablo tesisatını kontrol ediniz, doğru konumlancığından ve herhangi bir tortu içermediğinden emin olunuz
		Arızalı gaz valfı	Gaz valfını kontrol ediniz ve değiştiriniz
		Şebeke gaz basıncı yetersiz	Şebeke gaz basıncını kontrol ediniz
		Sifon tıkalı	Sifonu kontrol ediniz ve gerekirse temizleyiniz
A02	Brülör kapalı iken alev var sinyali	Elektrot anzası	Iyonizasyon elektrot kablolarını kontrol ediniz
		Kartı anzası	Kartı kontrol ediniz
A03	Aşırı-sıcaklık korumasının devreye girmesi	Isıtma sensörü hasarlı	Isıtma sensörünün doğru konumlandigından ve düzgün çalıştıngından emin olunuz
		Sistemde su devir-daimi (sirkülasyon) yok	Sirkülatörü kontrol ediniz
		Sistemde hava var	Sistemin havasını boşaltınız
A04	Duman tahliye emniyetinin devreye girmesi	Son 24 saat içerisinde 3 kez F07 arızası	F07 arızasına bakınız
A05	Fan korumasının devreye girmesi	1 saat boyunca artarda F15 arızası	F15 arızasına bakınız
A06	Ateşleme aşamasından sonra alev yetersizliği (4 dakıkada 6 defa)	Iyonizasyon elektrotu arızası	Iyonizasyon elektrotunun pozisyonunu kontrol ediniz ve gerekirse değiştiriniz
		Düzensiz alev	Brülörü kontrol ediniz
		Gaz valfında ofset arızası	Minimum güç ofset ayarını kontrol ediniz
		Hava/duman kanalları tıkalı	Bacanın, duman çıkış kanallarının ve hava girişi ile terminalerin tıkanıklığını gideriniz
		Sifon tıkalı	Sifonu kontrol ediniz ve gerekirse temizleyiniz
F07	Duman sıcaklığı yüksek	Duman sensörü aşırı bir sıcaklık tespit ediyor	Eşanjörü kontrol ediniz
F10	Çıkış sensörü 1 arızası	Sensör hasarlı	Sensörün kablo tesisatını kontrol ediniz veya sensörü değiştiriniz
		Kablo tesisatı kısa-devre
		Kablolarda kopukluk var
F11	Giriş sensörü arızası	Sensör hasarlı	Sensörün kablo tesisatını kontrol ediniz veya sensörü değiştiriniz
		Kablo tesisatı kısa-devre
		Kablolarda kopukluk var

Anzakodu	Anza	Olası neden	Çözüm
F12	Sıhhi su devresisensöründe arıza	Sensör hasarlı	Sensörün kablo tesisatını kontrolediniz veya sensörü değiştiriniz
		Kablo tesisatı kısa-devre
		Kablolarda kopukluk var
F13	Duman sensörü anzası	Sensör hasarlı	Kablo tesisatını kontrol ediniz veyaduman sensörünü değiştiriniz
		Kablo tesisatı kısa-devre
		Kablolarda kopukluk var
F14	Çıkış sensörü 2 anzası	Sensör hasarlı	Sensörün kablo tesisatını kontrolediniz veya sensörü değiştiriniz
		Kablo tesisatı kısa-devre
		Kablolarda kopukluk var
F15	Fan anzası	230V Besleme gerilimi yetersizliği	3 kutuplu konnektörün kablolarınıkontrol ediniz
		Takimetre kesintisi sinyali	5 kutuplu konnektörün kablolarınıkontrol ediniz
		Fan hasarlı	Fanı kontrol ediniz
F34	Besleme gerilimi170V'dan az	Elektrik şebekesi problemi	Elektrik tesisatını kontrol ediniz
F35	Şebeke frekansı anormal	Elektrik şebekesi problemi	Elektrik tesisatını kontrol ediniz
F37	Sistem su basıncı doğrudeğil	Basınc çok düşük	Sistemi doldurunuz/ yükleme yapınız
		Su presostatı bağlı değil veya hasarlı	Sensörü kontrol ediniz
F39	Harici sensör anzası	Sensör hasarlı veya kablobağlantılarında kısa-devre	Sensörün kablo tesisatını kontrolediniz veya sensörü değiştiriniz
		Sıcaklık akışı aktivasyonundan sonrasensörün bağlantısı kesilmiştir	Harici sensör bağlantısını tekraryapınız veya sıcaklık akışını devredışı bırakınız
A41A44	Sensör konumlandırması	Isıtma sensörünün boru ilebağlantısı kesilmiş	Isıtma sensörünün doğrukonomlandigından ve düzgünçalıştığından emin olun
A42	Isıtma sensöründeanormalik	Sensör hasarlı	Sensörü değiştiriniz
F43	Eşanjör korumasınındevreye girmosi	Sistemde H_2O sirkülasyonu yok	Sirkülatörü kontrol ediniz
		Sistemde hava var	Sistemin havasını boşaltınız
F52	Isıtma sensöründeanormalik	Sensör hasarlı	Sensörü değiştiriniz
A61	Santral arızası - ABM03D	Santralde dahili arıza - ABM03D	Topraklama bağlantısını kontrolediniz, gerekirse santrali değiştiriniz.
A62	Gaz valfi ile santralarasında iletişim yok	Santral bağlı değil	Santrali gaz valfına bağlayınız
		Valf hasarlı	Valfi değiştiriniz
A63F64A65F66	Santral arızası - ABM03D	Santralde dahili arıza - ABM03D	Topraklama bağlantısını kontrolediniz, gerekirse santrali değiştiriniz.
A23A24F20F21A26F40F47	Kart parametrelerianzası	Kart parametre ayan yanlış	Kontrol ediniz ve gerekirse kartparametresini değiştiriniz.

5. TEKNIK ÖZELLIKLER VE VERILER

Çizelge 9 - Şekil açıklamaları cap. 5

7 Gaz girişi
8 Sıhhi şu çıkışı
9 Sıcak musluk suyu girişi
10 Sistem çıkışı
11 Sistem girişi
14a Sihhi su emniyet valfi
14b Sistem emniyet valfi
16 Vantilatör (Fan)
32 Isıtma sirkülatörü
36 Otomatik hava tahliyesi
40 Sıhhi su genleşme tankı
44 Gaz valfi
56 Genleşme tankı
72 Oda termostatı (cihazla birlikte verilmez)
74 Sistem doldurma musluğu
81 Ateşleme/fyonizasyon elektrodu
95 Saptirici valf

114 Su presostati

138 Harici sensör (opsiyonel)

139 Uzaktan krono-kumanda (opsiyonel)

154 Yoğuşma tahliye borusu

180 Kazan

186 Giriş sensōrū

191 Duman sıcaklık sensörü

192 Devir-daim

193 Sifon

233 Kazan boşaltma musluğu

241 Otomatik baypas

243 Kazan sıcaklık sensörü

256 Ayarlı ısıtma devir daim pompası sinyali

278 Çift sensör (Emniyet + Isıtma)

350 Brülör/Fan grubu

A ON/OFF düğmesi (yapılandırılabilir)

5.1 Genel görünüm ve ana bileşenler

500 191 350 81 16 278 44 14a 114 241 180 56 186 32 193 95 1500 14b 40 233

şek. 25 - Önden görünüm

9 192 74 11 785 7 8 10 92 50 45 63 63 95 92 şek. 26 - Arkadan görünüm

12385 10 8 171929 535 170 86 Şek. 27 - Üstten görünüm (HAVA GİRİŞİ = / DUMAN ÇIKİŞİ =)

5.2 Hidrolik devre

5.3 Diyagramlar

Sirkülatör yük / basınç kayıpları

şek. 29 - Sirkülatör yük / basınç kayıpları BLUEHELIX B S 32 K 100
A = Kombi yük kayıpları - B = Min. sirkülatör hızı - C = Maks. Sirkülatör hızı

5.4 Teknik veriler tablosu
Sağ taraftaki sütunda, teknik veriler etiketinde kullanılan kısaltmalar belirtilmektedir.

Veri Birim BLUEHELIX B S 32 K 100
Isitma maks. termik kapasitesi kW 29.5 (Q)
Isitma min. termik kapasitesi	kW	6.7	(Q)
Isitma maks. Termik Gücü (80/60°C)	kW	28.9	(P)
Isitma min. Termik Gücü (80/60°C)	kW	6.6	(P)
Isitma maks. Termik Gücü (50/30°C)	kW	31.3
Isitma min. Termik Gücü (50/30°C)	kW	7.2
Sıhhi su maks. termik kapasitesi	kW	32.0
Sıhhi su min. termik kapasitesi	kW	6.7
Sıhhi su maks. Termik Gücü	kW	31.4
Sıhhi su min. Termik Gücü	kW	6.6
Verim Pmax (80-60°C)	%	98.1
Verim Pmin (80-60°C)	%	97.8
Verim Pmax (50-30°C)	%	106.1
Verim Pmin (50-30°C)	%	107.5
Verim %30	%	109.8
NOx Emisyon sınıfı	-	5	(NOx)
Besleme gazı basıncı G20	mbar	20
Maks. gaz kapasitesi G20	m^3/sa	3.39
Min. gaz kapasitesi G20	m^3/sa	0.71
CO_2 maks. (G20)	%	9.30
CO_2 min. (G20)	%	8.70
Gaz besleme basıncı G31	mbar	37
Maks. gaz kapasitesi G31	kg/sa	2.49
Min. gaz kapasitesi G31	kg/sa	0.52
CO_2 maks. (G31)	%	10.70
CO_2 min. (G31)	%	9.80
Isitmada maks. çalışma basıncı	bar	3	(PMS)
Isitmada min. çalışma basıncı	bar	0.8
Isitma maks. sıcaklığı	°C	90	(Imax)
Isitma su kapasitesi	litre	4.6
Isitma genleşme tankı kapasitesi	litre	8
Isitma genleşme tankı ön-dolum basıncı	bar	0.8
Sıhhi su üretimi için maks. çalışma basıncı	bar	9	(PMW)
Sıhhi su üretimi için min. çalışma basıncı	bar	0.3
Sıhhi su kapasitesi	litre	100
Sıhhi su genleşme tankı kapasitesi	litre	3
Sıh. su genleşme tankı ön-dolum basıncı	bar	3
Sıhhi su çıkişı Δt 30°C	l/10 dak.	275
Sıhhi su çıkişı Δt 30°C	l/sa	1000	(D)
Koruma derecesi	IP	X5D
Besleme gerilimi	V/Hz	230V/50Hz
Çekilen elektrik gücü	W	80
Boş ağırlık	kg	86
Cihaz tipi		C13-C23-C33-C43-C53-C63-C83-B23-B33
PIN CE		0461CM0988

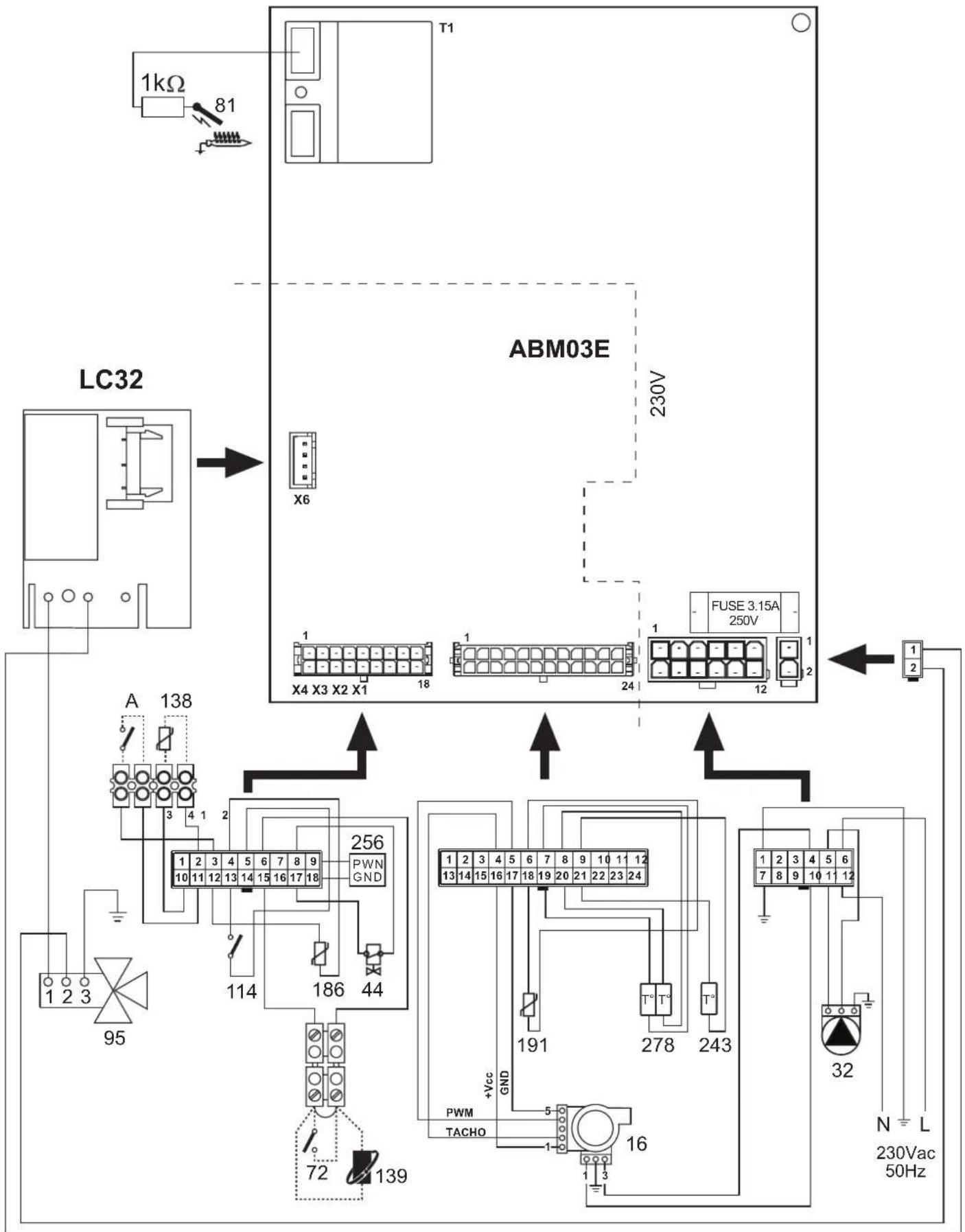

5.5 Elektrik şeması

şek. 30 - Elektrik şeması

Dikkat: Ortam termostatını veyauzaktan krono-kumandayı bağlamadan önce terminal blokundaki köprüyü çıkarınız.

EN

1. GENERAL WARNINGS

Fabbricato in Italia - Fabricado en Italia - italya'da üretilmiştir- Made in Italy
