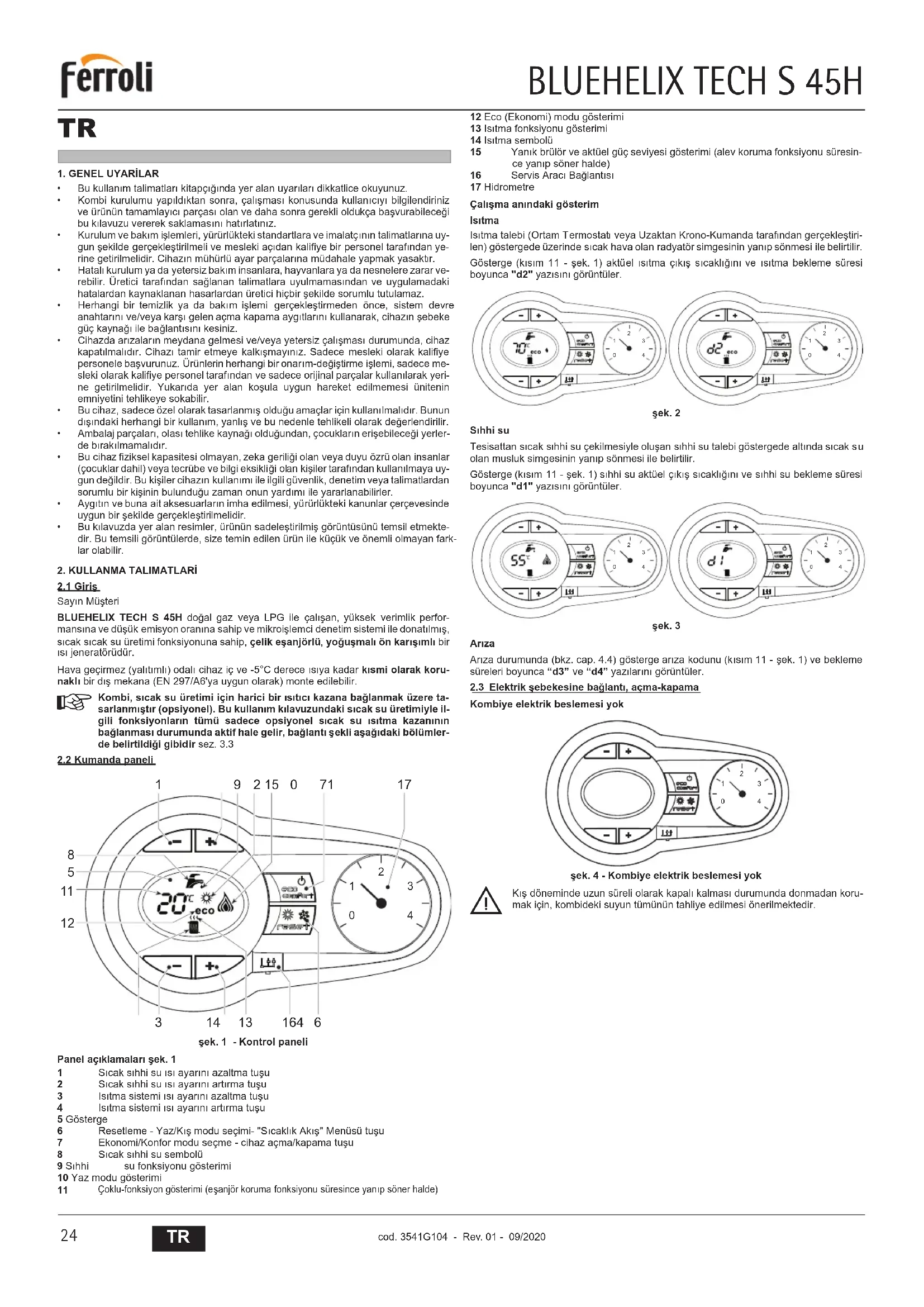

KULLANIM KILAVUZU Bluehelix Tech S 45 H FERROLI

• Bu kullanım talimatları kitapçığında yer alan uyarıları dikkatlice okuyunuz.
• Kombi kurulumu yapıldıktan sonra, çalışması konusunda kullanıcıyı bilgilendiriniz ve ürünün tamamlayıcı parçası olan ve daha sonra gerekli oldukça başvurabileceği bu kılavuzu vererek saklamasını hatırlatınız.
• Kurulum ve bakım işlemleri, yürürlükteki standartlara ve imalatçının talimatlarına uygun şekilde gerçekleştirilmeli ve mesleki açıdan kalifiye bir personel tarafından yerine getirilmelidir. Cihazın mühürlü ayar parçalarına müdahale yapmak yasaktır.
• Hatalı kurulum ya da yetersiz bakım insanlara, hayvanlara ya da nesnelere zarar verebilir. Üretici tarafından sağlanan talimatlara uyulmamasından ve uygulamadaki hatalardan kaynaklanan hasarlardan üretici hiçbir şekilde sorumlu tutulamaz.
• Herhangi bir temizlik ya da bakım işlemi gerçekleştirmeden önce, sistem devre anahtarını ve/veya karşı gelen açma kapama aygıtlarını kullanarak, cihazın şebeke güç kaynağı ile bağlantısını kesiniz.
• Cihazda anzaların meydana gelmesi ve/veya yetersiz çalışması durumunda, cihaz kapatılmalıdır. Cihazı tamir etmeye kalkışmayınız. Sadece mesleki olarak kalifiye personele başvurunuz. Ürünlerin herhangi bir onarım-değiştirme işlemi, sadece mesleki olarak kalifiye personel tarafından ve sadece orijinal parçalar kullanılarak yerine getirilmelidir. Yukarıda yer alan koşula uygun hareket edilmemesi ünitenin emniyetini tehlikeye sokabilir.
• Bu cihaz, sadece özel olarak tasarlanmış olduğu amaçlar için kullanılmalıdır. Bunun dışındaki herhangi bir kullanım, yanlış ve bu nedenle tehlikeli olarak değerlendirilir.
• Ambalaj parçaları, olası tehlike kaynağı olduğundan, çocukların erişebileceği yerlerde bırakılmamalıdır.
• Bu cihaz fiziksel kapasitesi olmayan, zeka geriliği olan veya duyu özrü olan insanlar (çocuklar dahil) veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılmaya uygun değildir. Bu kişiler cihazın kullanımı ile ilgili güvenlik, denetim veya talimatlardan sorumlu bir kişinin bulunduğu zaman onun yardımı ile yararlanabilirler.
• Aygıtin ve buna ait aksesuarların imha edilmesi, yürürlükteki kanunlar çerçevesinde uygun bir şekilde gerçekleştirilmelidir.
• Bu kılavuzda yer alan resimler, ürünün sadeleştirilmiş görüntüsünü temsil etmekte-dir. Bu temsili görüntülerde, size temin edilen ürün ile küçük ve önemli olmayan farklar olabilir.

2. KULLANMA TALIMATLARI

2.1 Giriş

Sayın Müşteri

BLUEHELIX TECH S 45H doğal gaz veya LPG ile çalışan, yüksek verimlik performansına ve düşük emisyon oranına sahip ve mikroişlemci denetim sistemi ile donatılmış, sıcak sıcak su üretimi fonksiyonuna sahip, çelik eşanjörlü, yoğuşmalı ön karışlımlı bir ısı jeneratörüdür.

Hava geçirmez (yalıtımlı) odalı cihaz iç ve -5°C derece ısıya kadar kısmı olarak korunaklı bir dış mekana (EN 297/A6'ya uygun olarak) monte edilebilir.

Kombi, sıcak su üretimi için harici bir ıstıcı kazana bağlanmak üzere tasarlanmıştır (opsiyonel). Bu kullanım kılavuzundaki sıcak su üretimiyle ilgili fonksiyonların tümü sadece opsiyonel sıcak su ıstıma kazanının bağlanması durumunda aktif hale gelir, bağlantı şekli aşağıdaki bölümlerde belirtildiği gibidir sez. 3.3

2.2 Kumanda paneli

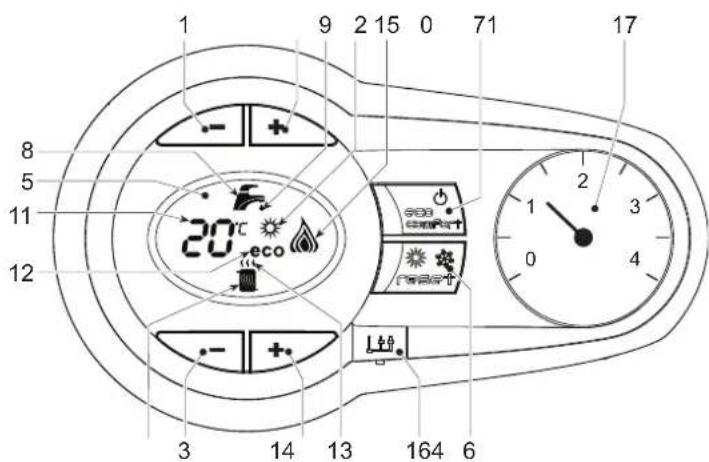

1 9 2 15 0 71 17 - + 8 5 11 12 20°C eco 3 14 13 164 6 1 2 3 0 4

şek. 1 - Kontrol paneli

Panel açıklamaları şek. 1

1 Sıcak sıhhi su ısı ayarını azaltma tuşu
2 Sicak sihhi su ısı ayarını artırma tuşu
3 Isitma sistemi ısı ayarını azaltma tuşu
4 Isıtma sistemi ısı ayarını artırma tuşu

5 Gösterge

6 Resetleme - Yaz/Kış modu seçimi- "Sıcaklık Akış" Menüsü tuşu

7 Ekonomi/Konfor modu seçme - cihaz açma/kapama tuşu

8 Sicak sihhi su sembolü

9 Sihhi su fonksiyonu gösterimi

10 Yaz modu gösterimi

11 Çoklu-fonksiyon gösterimi (eşanjör koruma fonksiyonu süresince yanıp söner halde)

12 Eco (Ekonomi) modu gösterimi
13 Isıtma fonksiyonu gösterimi
14 Isitma sembolü
15 Yanık brülör ve aktüel güç seviyesi gösterimi (alev koruma fonksiyonu süresince yanıp söner halde)
16 Servis Aracı Bağlantısı
17 Hidrometre

Çalışma anındaki gösterim

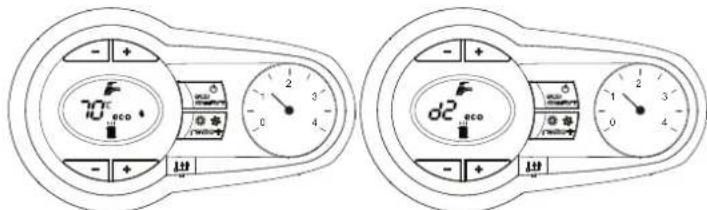

Isitma

Isıtma talebi (Ortam Termostatı veya Uzaktan Krono-Kumanda tarafından gerçekleşti- len) göstergede üzerinde sıcak hava olan radyatör simgesinin yanıp sönmesi ile belirtilir. Gösterge (kısm 11 - şek. 1) aktüel ısıtma çıkış sıcaklığını ve ısıtma bekleme süresi boyunca "d2" yazısını görüntüler.

70°C eco d2 eco

şek. 2

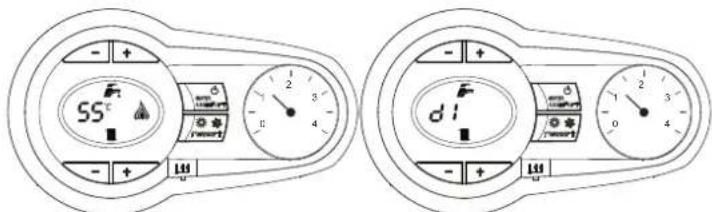

Sihhi su

Tesisattan sıcak sıhhi su çekilmesiyle oluşan sıhhi su talebi göstergede altında sıcak su olan musluk simgesinin yanıp sönmesi ile belirtilir.

Gösterge (kısm 11 - şek. 1) sıhhi su aktüel çıkış sıcaklığını ve sıhhi su bekleme süresi boyunca "d1" yazısını görüntüler.

55°C d! 1 2 3 4 - + + - + + 1.11 0 2 3 4

şek. 3

Ariza

Arıza durumunda (bkz. cap. 4.4) gösterge arıza kodunu (kısm 11 - şek. 1) ve bekleme süreleri boyunca "d3" ve "d4" yazılarını görüntüler.

2.3 Elektrik şebekesine bağlantı, açma-kapama

Kombiye elektrik beslemesi yok

- + + - + - 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4 0 1 2 3 4

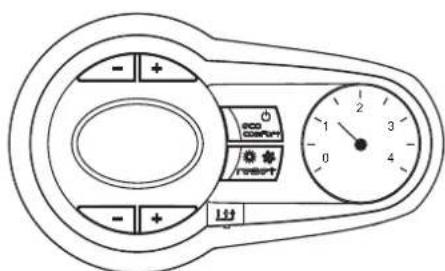

şek. 4 - Kombiye elektrik beslemesi yok

Kış döneminde uzun süreli olarak kapalı kalması durumunda donmadan korumak için, kombideki suyun tümünün tahliye edilmesi önerilmektedir.

Kombiye elektrik beslemesi var

Kombiye elektrik beslemesi sağlayın.

- + 01 + - 出

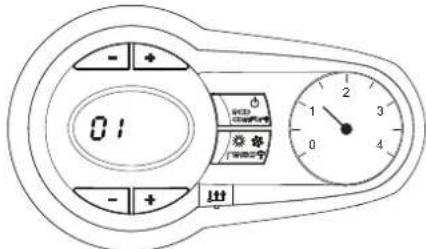

şek. 5 - Açma / Yazılım versiyonu

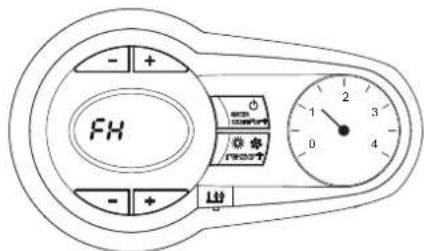

- + FH + - + - ω 1 2 3 0 4

şek. 6 - Hava tahliye döngüsü

• İlk 5 saniye süresince, göstergede kart yazılıminin versiyonu da görüntülenir
• Sonraki 300 saniye boyunca göstergede, ısıtma sisteminin hava tahliye döngüsünü tanımlayan FH mesajı görüntülenir.
  • Kombi sistem girişindeki gaz valfını açınız
• FH mesajı kaybolduğunda, kombi her sıhhi sıcak su alımında veya ortam termostatına ısıtma talebi geldiğinde otomatik olarak çalışmak üzere hazır durumdadır.

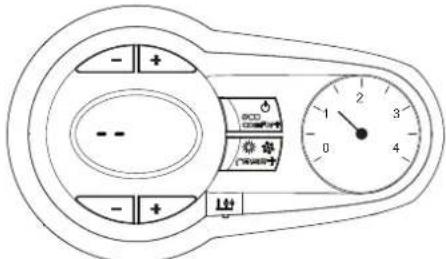

Kombiyi kapama ve açma

On/off tuşuna (kısim 7 - şek. 1) 5 saniye basınız.

- + -- + - + 出

şek. 7 - Kombiyi kapama

Kombi kapatıldığında, elektronik kartta halen elektrik beslemesi mevcultur. Sıhhi su ve ısıtma işletimi devre dışıdır. Antifriz sistemi aktif kalır Kombiyi yeniden açmak için, on/off tuşuna (kısm 7 - şek. 1) tekrar 5 saniye basıniz.

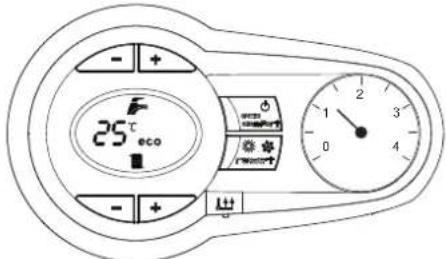

25°C eco

şek. 8

Kombi, her sıcak sıhhi su alımında veya ortam termostatına ısıtma talebi geldiğinde derhal otomatik olarak çalışmak üzere hazır durumda olacaktır.

Cihaza gelen elektrik ve/veya gaz beslemesi kesilir ise anti-friz sistemi çalışma-acaktır. Kış mevsiminde kombinin uzun süre boyunca kapalı kalması durumunda, donmadan korumak için kombideki tüm suyun (sicak su ve sistem suyunun) tahliye edilmesi önerilmektedir; veya sadece sıcak suyu tahliye ediniz ve ıstıma sistemine sez. 3.3 bölümünde belirtildiği gibi uygun bir antifriz ekleyiniz.

2.4 Ayarlamalar

Yaz/Kış Ayarı Değişikliği

2 saniye süreyle yaz/kış (kısim 6 - şek. 1) tuşuna basıniz.

Göstergede Yaz sembolü görüntülenir (kısm 10 - şek. 1): kombi sadece sihhi su dağıtımı yapacaktır. Antifriz sistemi aktif kalır.

Yaz modunu devre dışı bırakmak için yaz/kış (kısim 6 - şek. 1) tuşuna yeniden 2 saniye basınız.

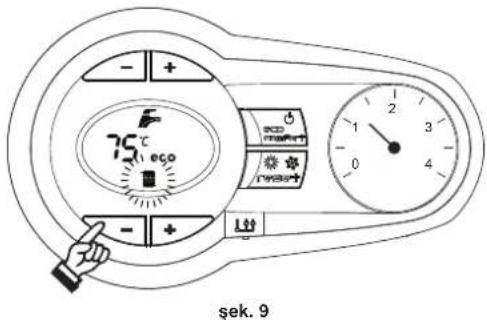

Isıtma sıcaklığı ayarı

Isıtma tuşlarını kullanarak (kısim 3 ve 4 - şek. 1) sıcaklığı minimum 20°C ile maksimum 80°C arasında ayarlayınız.

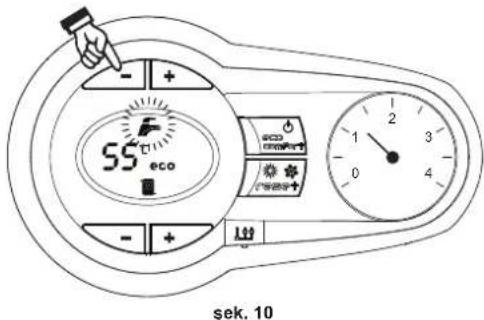

Sihhi su sıcaklık ayarı

Sıhhi su tuşlarını kullanarak (kısm 1 ve 2 - şek. 1) sıcaklığı minimum 10°C ile maksimum 65°C arasında ayarlayınız.

55°C eco sek. 10

Ortam sıcaklığının ayarlanması (opsiyonel ortam termostatı ile)

Ortam termostatını kullanarak sıcaklık değerini oda için istenilen değere ayarlayınız. Eğer ortam termostatı monte edilmiş değil ise, kazan, sistemi ayarlanmış olan sistem çıkış sıcaklığı değerinde tutacaktır.

Ortam sıcaklığının ayarlanması (opsiyonel uzaktan kumandalı zamanlayıcı ile)

Uzaktan kumandalı zamanlayıcı kontrolünü kullanarak sıcaklık değerini oda için istenen değere ayarlayınız. Kombi ünitesi, sistem suyunu istenilen ortam sıcaklığı değerine göre ayarlayacaktır. Uzaktan kumandalı zamanlayıcı kontrolü ile ilgili daha fazla bilgi için lütfen bu cihazın kullanım kılavuzuna bakınız.

Isitici kazanın devre dışı bırakılması (ekonomi)

Isitici kazanın haznesinin ıslıma yardımı/desteği devre dışı bırakılabilir. Devre dışı bırakma durumunda, sıcak sıhhi su dağıtımı olmayacaktır.

Kullanıcı, (kısm 7 - şek. 1) ECO/COMFORT tuşuna basarak (ECO modu) ısıtıcı kazanı kapatabilir. ECO modundayken, göstergede ECO sembolü görüntülenir (kısm 12 - şek. 1). COMFORT modunu aktive etmek için, ECO/COMFORT düğmesine tekrar basınız (kısm 7 - şek. 1).

Sıcaklık akışı

Harici sonda kurulumu (opsiyonel) yapıldığında ayarlama sistemi "Sıcaklık Akışı" ile çalışabilir. Bu modda, ısıtma sisteminin sıcaklığı dış iklim şartlarına göre ayarlanır, böylece yılın her mevsiminde yüksek bir konfor seviyesi sağlanırken enerjiden de tasarruf edilmiş olur. Özellikle, harici ortam sıcaklığı arttığı zaman sistem çıkış sıcaklığı tespit edilen "kompenzasyon eğrisine" göre düşürülür.

Sıcaklık Akışı modu aktif durumdayken, ısıtma ayar tuşları kullanılarak sıcaklık ayarı, sistem çıkışının maksimum sıcaklık ayarına eşitlenir (kısm 3 - şek. 1) Ayarlama sisteminin her zaman etkin ve faydalı bir şekilde çalışmasını sağlamak için maksimum değerin ayarlanması tavsiye edilir.

Kombi, kurulum aşamasında kalifiye personelce ayarlanmalıdır. Bununla birlikte, rahatliğin daha da arttırılması amacıyla kullanıcı tarafından başka ayarlar da yapılabilir.

Kompenzasyon eğrisi ve eğrilerin kaydırılması

5 saniye süreyle reset tuşuna basıldığında (kısm 6 - şek. 1) "Sıcaklık Akışı" menüsüne erişilir. yanıp sönen ışıkla "CU" görüntülenir.

Arzu edilen eğriyi özelliğine göre 1 ila 10 arasında ayarlamak için sıhhi su tuşlarını (kısm 1 - şek. 1) kullanınız. Eğri 0'a ayarlandığında, sıcaklık akışı ayarlaması devre dışı kalır. Isıtma tuşlarına (kısm 3 - şek. 1) basıldığında eğrilerin paralel hareketi sağlanır; yanıp sönen ışıkla "OF" görüntülenir. Özelliklerine göre eğrilerin paralel hareketini ayarlamak için sıhhi su tuşlarına (kısm 1 - şek. 1) basınüz (şek. 11).

Reset tuşuna (kısm 6 - şek. 1) yeniden 5 saniye süreye basıldığında "Sıcaklık Akışı" menüsünden çıkılır.

Eğer ortam sıcaklığı istenilen değerin altına düşerse, daha yüksek dereceden bir eğri ayarlanması veya tersi durumda bunun tersinin uygulanması tavsiye edilir. Bir derece artıma veya azaltma yapınız ve ortamdaki değişikliği kontrol ediniz.

şek. 11 - Kompenzasyon eğrilerinin paralel hareketi için örnek

Uzaktan kumanda ile ayarlamalar

Eğer kombiye bir Uzaktan Kumanda (opsiyonel) takılı ise, önceki kısımda açıklanan ayarlamalar tabella 1 belirtilen değerlere göre yapılır.

Çizelge 1

Isıtma sıcaklığı ayarı	Ayarlama işlemi, Uzaktan Kumanda menüsünde, kombi komut panelinden yapılabilir.
Sıhhi suyu ısı ayan	Ayarlama işlemi, Uzaktan Kumanda menüsünde, kombi komut panelinden yapılabilir.
Yaz/Kış Ayan Değişikliği	Yaz modu ayan, Uzaktan Kumandadan yapılacak bir ısıtma talebine göre daha önceliklidir.
Eko/Konfor Seçimi	Uzaktan Kumanda ile sıcak sihhi suu fonksiyonu kapatıldığında, kombi Ekonomi moduna geçer. Böyle bir durumda, kombi panelindekieco/comforttuşu (kısim 7 - şek. 1) devre dışı kalır
	Uzaktan Kumanda ile sıcak musluk suyu fonksiyonu aktive edildiğinde, kombi Konfor moduna geçer. Böyle bir durumda, kombi panelindekieco/comforttuşu (kısim 7 - şek. 1) kullanılarak iki moddan birisini seçmek mümkündür.
Sıcaklık Akışı	Gerek Uzaktan Kumanda gerekse kombi kartı, Sıcaklık Akışı ayarını yönetmektedir. ikisi arasında, kombi kartı Sıcaklık Akışının önceliği vardır.

Ünite hidrolik basınç ayarı

Sistem soğuk haldeyken kombinin hidrometresinden okunan doldurma basıncının değeri yaklaşık 1,0 bar değerinde olmalıdır Eğer sistem basıncı minimumun altındaki değerlere düşerse, kombi durur ve gösterge F37 hata sinyalini görüntüler.

Sistem basıncı geri yüklendikten sonra, kombi gösterge ekranında FH ile tanımlanan 300 saniyelik hava tahliye döngüsünü aktive edecektir.

3. KURULUM

3.1 Genel talimatlar

KOMBİ, BU TEKNİK KULLANIM KİTAPÇIĞINDA BELİRTİLMEKTE OLAN BÜTÜN TALİMATLARA, YÜRÜRLÜKTE OLAN İLGİLİ ULUSAL STANDARTLARA VE YEREL TÜZÜKLERE UYGUN BİR ŞEKİLDE, İŞÇİLİK KURALLARINA TAM OLARAK UYGUNLUK İÇİNDE VE SADECE KALİFİYE BİR PERSONEL TARAFINDAN MONTE EDİLMELİDİR.

3.2 Kurulum yeri

Cihazın yanma devresi kurulumun yapıldığı ortama göre yalıtımlıdır ve bu nedenle, cihaz herhangi bir odaya monte edilebilir. Bununla birlikte, montajın yapılacağı odanın, ufak bir gaz kaçağı durumunda bile herhangi tehlikeli bir durumun oluşmasını önleyebilmek açısından iyi havalandırmalı bir yer olması gereklidir. Bu emniyet standardı, bu tür bir yalıtımlı bölmeye sahip olan tipler de dahil olmak üzere tüm gazlı cihazlar için geçerli 2009/142 sayılı EEC Direktifince gerekmektedir.

Cihaz, EN 297/A6'ya uyarınca uygun, kısmı olarak korumalı bir yerde minimum -5°C'de çalıştırılmak üzere tasarlanmıştır. Kombi, korunaklı bir şekilde, örneğin bir saçak altına, bir balkonun içine veya korunaklı bir duvar oyuğuna monte edilmelidir.

Kurulum yeri toz, yanıcı malzeme veya nesneler ya da oksitlendirici gaz içermemelidir.

Kombi, duvara monte edilmek üzere tasarlanmıştır ve bir duvar montaj braketi ile birlikte teslim edilmektedir. Duvara sabitleme işlemi, jeneratör için sağlam ve etkili bir destek sağlayacak şekilde gerçekleştirilmelidir.

Eğer cihaz bir mobilya içerisinde veya yakınına monte edilecekse, muhafazanın çıkartılabilmesi için ve normal bakım işleri için bir açıklık bırakılmalıdır

3.3 Su bağlantıları

Uyarılar

Isılma devresinde aşırı basınç meydana geldiğinde suyun yere dökülmemesi için emniyet valfının tahliyesi bir bacaya veya toplama borusuna bağlanmalıdır. Aksi takdirde, tahliye valfının müdahale ederek odaya su taşırması durumunda kombinin üreticisi sorumlu tutulamaz.

Cihazın etkin çalışmasını engelleyebilecek kalıntı veya pislikleri gidermek için kurulum işleminden önce sistemin bütün borularını iyice yıkayınız.

Mevcut kurulumlardaki jeneratörlerin değiştirilmesi durumunda, sistem tamamen boşaltılmalı ve uygun şekilde çamur ve kirlerden arındırılmalıdır. Bu amaç için yalnızca uygun ve termik sistemler için garanti edilen (bkz. müteakip paragraf), metal, plastik veya kauçuk aşındırmayan ürünler kullanınız. İmalatçı firma, sistemin temizlenmemesi veya uygun şekilde temizlenmemesinden dolayı jeneratörün uğrayabileceği zararlardan sorumlu değildir.

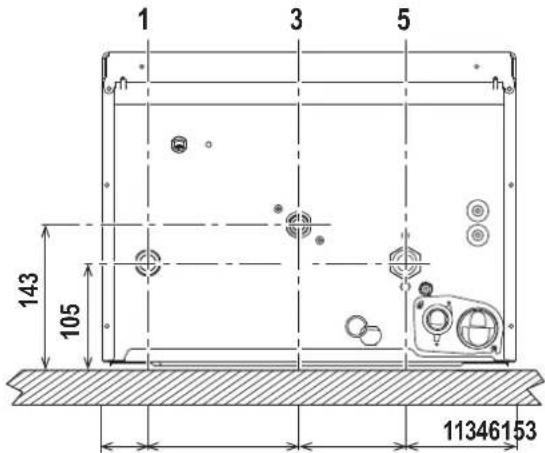

Bağlantıları, ilgili bağlantı noktalarına şek. 12 kısmındaki çizime ve cihaz üzerinde belirtilen sembollere uygun şekilde yapınız..

1 3 5 143 105 11346153

şek. 12 - Su bağlantıları

1 = Tesisat/sistem çıkışı - 3/4"
3 = Gaz girişi - ∅ 1/2"
5 = Tesisat/sistem girişi - ∅ 3/4"

Antifriz sistemi, antifriz sıvısı, katkı maddeleri ve inhibitörler

Eğer gerekirse, antifriz sıvısının, katkı maddelerinin ve inhibitörlerin kullanımına (eger bu sıvıların veya kimyasal katkı maddelerinin üretici sirketi, bu ürünlerin bu amaç için kullanımının uygun olduğunu ve bunların ısı eşanjörüne veya diğer bileşenlere ve/veya kazan ünitesi ile sistemin aksamlarına zarar vermeyeceğini garanti ediyorsa) izin verilebilir. Isıtma sistemlerinde kullanımlarının uygun olduğu ve kazan ünitesi ile sistemlerinin aksamları ile uyumlu olduğu açıkca beyan edilmeyen normal antifriz sıvılarının, katkı maddelerinin veya inhibitörlerin kullanılması yasaktır.

Sistem suyunun özellikleri

Suyun 25° Fr sertlik derecesinden (1°F = 10ppm CaCO₃) daha sert olması halinde, kombide sert suyun sebep olduğu kireç oluşumlarını önlemek amacıyla uygun su kullanımını öneririz.

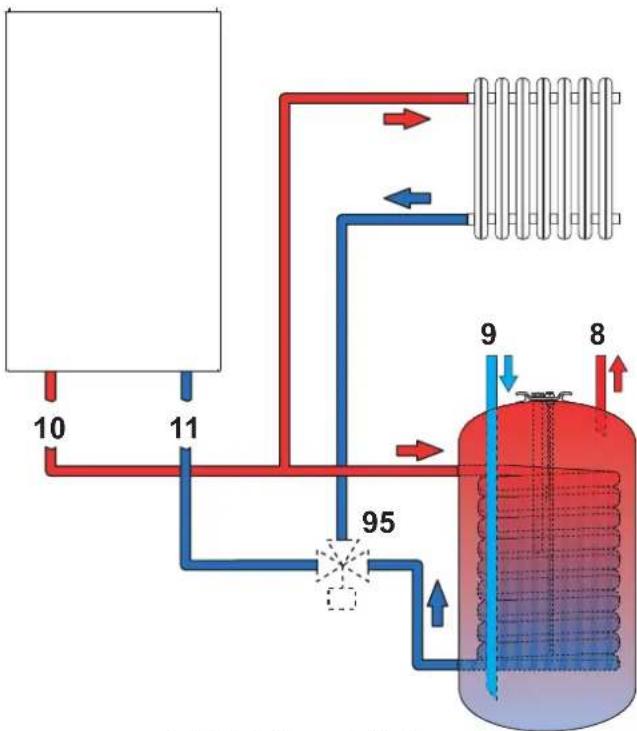

Bir sıcak su kazanına bağlantı

Cihazın elektronik kartı harici bir sıcak su üretim kazanının yönetimi için传染病. Semasına göre hidrolik bağlantıları yapın şek. 13. Elektrik bağlantılarını kısmındaki şemasında gösterildiği gibi yapın şek. 29. Bir sonraki çalışmendaki, kombi kontrol sistemi kazan sensörünlı tanır ve otomatik olarak yapılanıp, göstergeyi ve sıcak ve fonksiyonu ile ilgili kontrolleri aktive eder.

şek. 13 - Harici kazana bağlantı şeması

8 Sıcak su çıkışı

9 Sıcak su girişi
10 Sistem çıkışı - ∅ 3/4"
11 Sistem girişi - ∅ 3/4"
95 Sapti rici valf

3.4 Gaz bağlantısı

Bağlantı işlemini gerçekleştirmeden önce, cihazın mevcut yakıt tipi ile çalışma ya yatırım olduğundan emin olunuz.

Gaz bağlantısı ilgili bağlantı noktasına (bkz. şek. 12), yürürlükteki standartlara uygun şekilde, bükülmez metal boru ya da esnek körüklü paslanmaz çelik boru kullanılarak ve de sistem ile kombi arasına bir gaz musluğu yerleştirilerek yapılmalıdır. Tüm gaz bağlantılarının sızdırmaz olduğundan emin olunuz.

3.5 Elektrik bağlantıları

Cihaz, mevcut standartlara uygun bir şekilde verimli ve etkin bir topraklama sistemine doğru bir şekilde bağlanmalıdır Mesleki açıdan kalifiye bir personele, topraklama sisteminin verimliliğini ve de uygunluğunu kontrol ettiriniz; imalatçı, topraklama sistemindeki anıza nedeniyle medyana gelecek hasarlardan dolayı sorumlu olmayacaktır

Kombinin elektrik kablolarının tesisatı önceden yapılmış ve elektrik hattına bağlantı için bir Y-kablo ve de fiş ile birlikte temin edilmiştir Ana bağlantılar kalıcı bir bağlantı şekliyle yapılmalı ve minimum açıklığı en az 3 mm olan kontaklara sahip bir tek-kutuplu sivić ile donatılmalı ve kombi ile hat arasına maksimum 3A değerinde bir ara sigorta yerleştilmelidir Elektrik bağlantılarında kutupların doğru olmasına dikkat edilmelidir. (FAZ: kahverengi tel / NOTR: mavi tel / TOPRAK: sarı - yeşil tel).

Kullanıcının cihazın güç kablosunu asla değiştirmemesi gerekmektedir Eğer kablo hasar görürse, cihazı kapatınız ve bu kablonun sadece profesyonel açıdan kalifiye bir eleman tarafından değiştirilmesini sağlayınız Değiştirilmesi halinde, sadece maksimum dış çeper çapı 8 mm olan bir "HAR H05 VV-F" 3x0,75 mm2 kablosunu kullanınız.

Ortam termostatı (opsiyonel)

DİKKAT: ORTAM TERMOSTATININ KONTAKLARI TEMİZ DURUMDA OLMALIDIR. 230 V VOLTAJIN ORTAM TERMOSTATININ TERMİNALLERİNE BAĞLANMASI, ELEKTRONİK KARTTA TAMİRİ MÜMKÜN OLMAYAN ARIZALARA NEDEN OLACAKTIR.

Bir uzaktan kumanda veya zamanlayıcı takarken, bu cihazlar için elektrik beslemesini bunların kontak kesim noktalarından yapmayınız. Bunlar için elektrik temini için, cihazın tipine bağlı olarak direk olarak ana hatta veya akülere bağlantı yapılmalıdır.

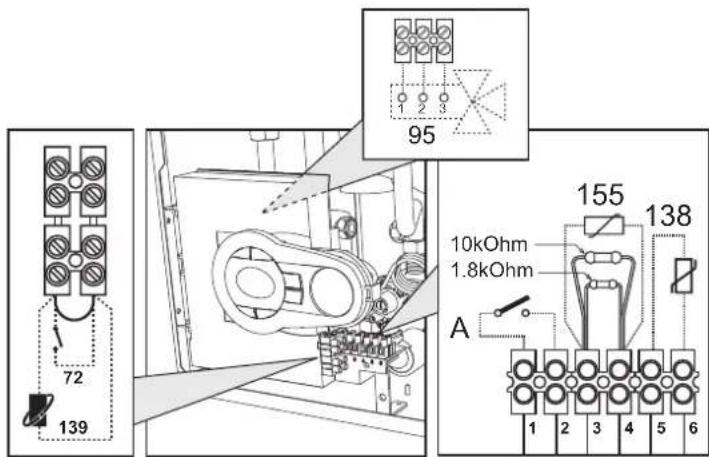

Elektrik terminaline erişim

Ön panel çıkarıldıktan sonra ( *** 'Ön paneli açma' on page 29 *** ) elektrik bağlantıları terminal kutusuna (şek. 14) erişim mümkündür. Çeşitli bağlantılar için terminallerin düzeni şek. 29 bölümündeki elektrik bağlantıları şemasında verilmektedir.

72 139 95 10kOhm 1.8kOhm A 1 2 3 4 5 6 155 138

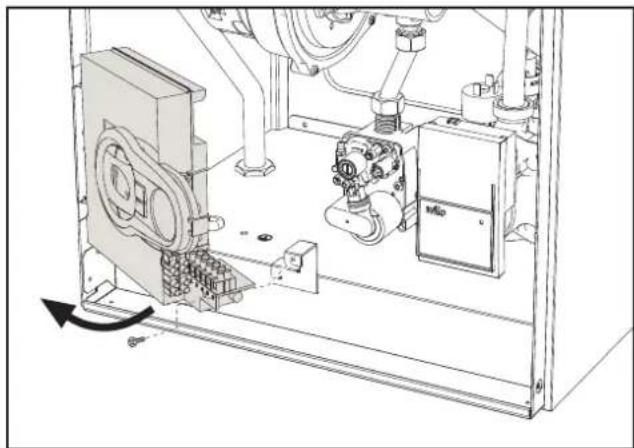

şek. 14 - Terminal kutusuna erişim

3.6 Duman kanalları

Uyarılar

Ünite, hava-geçirmez odalı ve güçlendirilmiş çekimli bir "tip C" tipidir, hava girişi ve du-man çıkışı aşağıda yazılı olan çekme/emme sistemlerinden birisine bağlanmalıdır. Kurulum işlemine başlamadan önce, ilgili uyarları ve talimatları kontrol ediniz ve uyunuz. Ayrıca, duvara ve/veya tavana terminallerin bağlantısını yaparken, pencerelerle, duvarlarla, havalandırma açıklıklarıyla arada bırakılacak minimum mesafelere riayet ediniz.

Koaksiyal borularla bağlantı

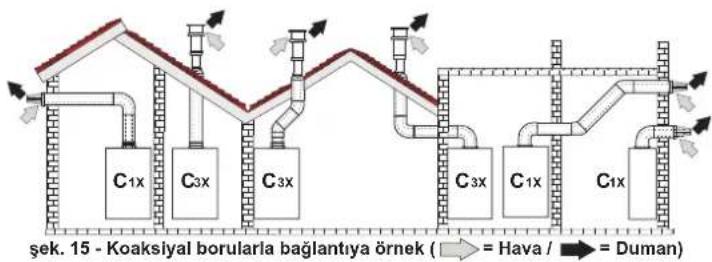

sek. 15 - Koaksiyal borularla bağlantıya örnek ( → = Hava / → = Duman)

Çizelge 2 - Tip

Tip Açıklama
C1X	Duvara yatay emme ve tahliye
C3X	Tavana dik emme ve tahliye

Koaksiyal bağlantısı için, cihaza aşağıdaki çıkış aksesuarlarından birisini takınız. Duvara açılacak deli klerin yükseklikleri için kapaktaki şekilde bakınız. Oluşacak yoğunlaşma ürünlerin geri cihazın içine doğru akmasını ve tıkanma yapmasını önlemek için, duman lahiye kanalına yatay olarak dışarıya doğru eğim verilmesi gerekmektedir.

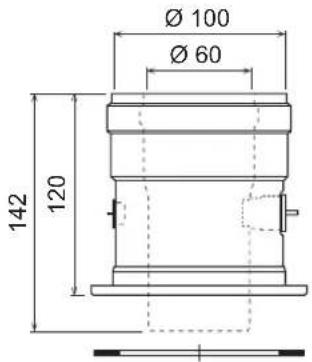

Ø 100 Ø 60 142 120

041002X0

Ø 127 Ø 80 147 120

041006X0

Ø 60 Ø 100

041001X0

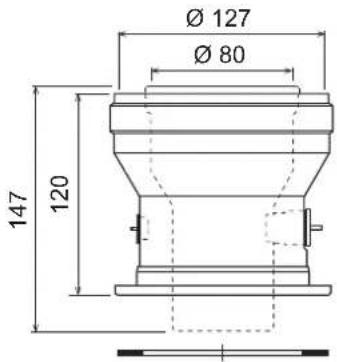

şek. 16 - Koaksiyal kanallar için çıkış aksesuarları

Çizelge 3 - Koaksiyal kanallarda maksimum uzunluk

	Koaksiyal 60/100 Koaksiyal 80/125
Izin verilen maksimum uzunluk (yatay)	5 m	15 m
Izin verilen maksimum uzunluk (dikey)	6 m
Dirsek indirgeme faktörü 90°	1 m 0.5 m
Dirsek indirgeme faktörü 45°	0.5 m 0.25 m

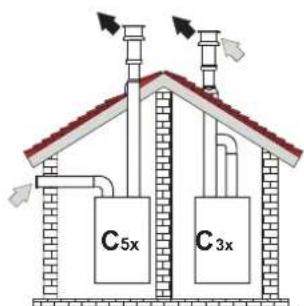

Ayrı borularla bağlantı

C5x C3x

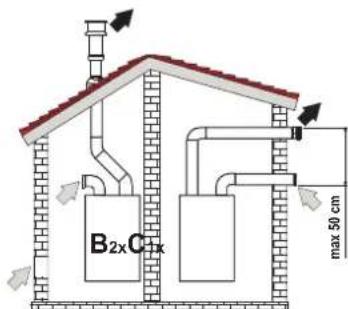

şek. 17 - Ayrı borularla bağlantıya örnek ( ⟶ = Hava / ⟶ = Duman)

B2xC1x max 50 cm

= Hava / → = Duman)

Çizelge 4 - Tip

Tip Açıklama
C1X	Duvara yatay emme ve tahliye. Giriş/çıkış terminalleri ya eş-merkezli ya da benzer rüzgar koşullanna maruz bırakılmak için yeterince yakın olmalıdır (50 cm dahilinde)
C3X	Tavana dik emme ve tahliye. Giriş/çıkış terminaller C12 için olduğu gibi
C5X	Farklı basınçlara sahip bölgelerde duvara veya tavana bağımsız şekilde emme ve tahliye. Tahliye ve emme karşı duvarlara konumlandırılmamalıdır
C6X	Ayn sertifikalandırılmış borulara sahip (EN 1856'1) emme ve tahliye
B2X	Kurulum yerinden emme ve duvara veya tavana tahliye⚠ ÖNEMLİ - KURULUM YERİ UYGUN HAVALANDIRMAYA SAHİP OLMALIDIR

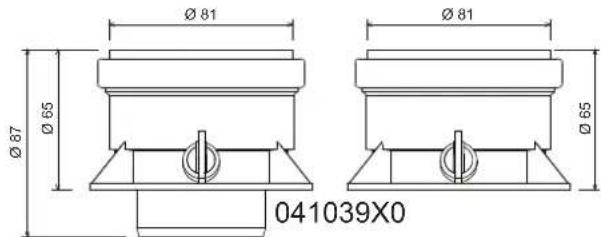

Ayrı kanallarla bağlantı için, cihaza aşağıdaki çıkış aksesuarlarını takınız:

Ø 81 Ø 87 Ø 65 Ø 81 Ø 65 041039X0

şek. 18 - Ayrı kanallar için çıkış aksesuarları

Kurulum işlemine başlamadan önce, basit bir hesaplamayla izin verilen maksimum uzunluğu geçmemeye dikkat ediniz:

1. Ayrı kanallı sistemin genel hatlarını, aksesuarlar ve çıkış terminalleri de dahil olmak üzere tam olarak tanımlayınız.
2. Her bir bileşendeki kayıpları tabella 6 kısmına bakarak montaj konumuna göre m_esd (eşdeğer metre) olarak tespit ediniz.
3. Toplam değerin, tabella 5'de belirtilen izin verilen maksimum değere eşit veya daha altında olduğundan emin olunuz.

Çizelge 5 - Ayrı kanallarda maksimum uzunluk

izin verilen maksimum uzunluk	40 m_esd

Çizelge 6 - Aksesuarlar

				m_egd cinsinden kayıplar
				Hava emme	Duman tahliyesi
					Dikey Yatay
∅ 80	BORU	1 m M/F 1KWMA83W 1,0 1,6 2,0
	DIRSEK	45° M/F 1KWMA65W 1,2 1,8
		90° M/F 1KWMA01W 1,5 2,0
	TIRNAKLİ KLIPS	test çıkışı	1KWMA70W	0,3	0,3
	TERMINAL	duvara hava çıkışı	1KWMA85A	2,0	-
		rüzgar-kesicili duvara duman çıkışı	1KWMA86A	-	5,0
	BACA	Haval'duman ayrık bağlantı 80/80	010027X0	-	12,0
		Sadece duman çıkışı ∅80	010026X0 + 1KWMA86U	-	4,0
∅ 60	BORU	1 m M/F 1KWMA89W		6.0
	DIRSEK	90° M/F 1KWMA88W		4.5
	INDIRGEME	80/60	041050X0		5.0
	TERMINAL	rüzgar-kesicili duvara duman çıkışı	1KWMA90A		7.0
		DIKKAT: ∅60 AKSESUARLARININ YUKSEK YUK KAYBINI GOZ ONUNDE BULUNDU-RUNUZ , BUNLARI SADECE GEREKTİKLERİNDE VE SON DUMAN TAHLİYE HATTINA KARŞILIK GELECEK ŞEKİLDE KULLANINIZ.

Toplayıcı duman kanallarına bağlantı

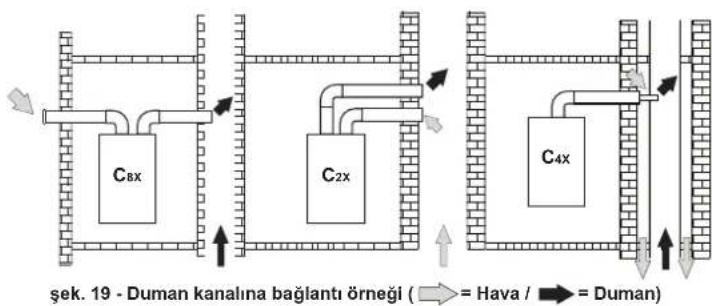

şek. 19 - Duman kanalına bağlantı örneği ( → = Hava / → = Duman)

Çizelge 7 - Tip

Tip	Açıklama
C2X	Ortak duman kanalına emme ve tahliye (ayını kanala emme ve tahliye)
C4X	Ayrı fakat benzer rüzgar koşullarına maruz kalan ortak duman kanallarına emme ve tahliye
C8X	Tek veya ortak duman kanalına tahliye ve duvara emme
B3X	Eş-merkezli kanal (tahliyeyi kapsayan) vasıtasıyla kurulum yerinden emme ve doğal çekimli ortak duman kanalına tahliye ÖNEMLİ - KURULUM YERİ UYGUN HAVALANDIRMAYA SAHİP OLMALIDIR

Dolayısıyla, eğer BLUEHELIX TECH S 45H kombisini doğal çekimli olan bir toplayıcı bacaya veya tekli bacaya bağlayacaksanız, yürürlükteki normlar uyarınca bacanın tasarımının kesinlikle profesyonel açıdan kalifiye bir personele yaptırılması ve fan ile donatılmış yalıtımı yanma odası olan cihazlar için uygun olması gerekmektedir.

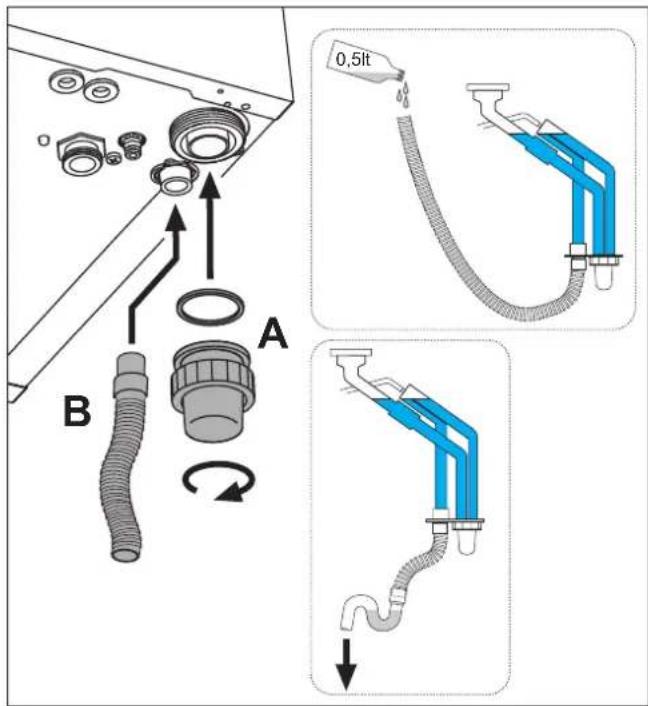

3.7 Yoğuşma tahliye bağlantısı

Kombi, yoğunlaşma ürünlerinin tahliyesi için dahili bir sifon aparatı ile donatılmıştır Gözlem aparatı bağlantısını A ve esnek hortumu B geçirmek suretiyle takınız. Sifonu yaklaşık 0,5 l su ile doldurunuz ve esnek boruyu imha sistemine bağlayınız.

DİKKAT: Cihaz, vakum sifonu ile çalıştırılmamalıdır!

0,5lt A B

şek. 20 - Yoğuşma tahliye bağlantısı

4. SERVIS VE BAKİM

4.1 Ayarlamalar

Gaz beslemesini dönüştürme

Bu cihaz Metan gazı veya LPG ile çalışabilir özellikle olup, bu iki gazdan birisi ile kullanım için gereken ayarları fabrikada, cihazın ambalajında ve teknik veriler etiketinde açıkça belirtildiği şekilde yapılmaktadır. Cihazın ayarlanmış olduğu gaz türünden farklı bir gaz ile kullanılması gerektiğinde, özel dönüştürme kiti tedarik edilip aşağıda açıklanan işlemlerin yapılması gerekmektedir:

1. Ön paneli çıkarınız (bkz. *** 'Ön paneli açma' on page 29 **').
2. İki vidayı söküp kumanda panelini döndürünüz (bkz. şek. 21).
3. Döner mafsalı C sökünüz ve gaz borusunu A gaz valfından çıkarınız (bkz. şek. 22).
4. Gaz borusuna takılı olan ucu B dönüşü m kitinde bulunan uçla, araya conta D taka- rak değiştiriniz (bkz. şek. 22).
5. Gaz borusunu A geri takınız ve bağlantıının sızdırmazlığını kontrol ediniz.

6. Dönüşüm kiti içerisinde bulunan etiketi teknik veriler etiketinin yanına yapıştırınız

7. Ön paneli geri takınız.

8. Gaz tipi ile ilgili parametreyi değiştiriniz:

• Kombiyi uyku moduna getiriniz
- Sıcak su tuşlarına (kısm 1 ve 2 - şek. 1) 10 saniye basınız: gösterge yanıp sönen "b01" görüntülenir.
- Sıcak su tuşlarına (kısim 1 veya 2 - şek. 1) basıp, parametre 00 (metanla çalıştırmak için) veya 01 (LPG ile çalıştırmak için) ayarını yapınız.
- Isıtma + tuşuna (kısim 4 - şek, 1) göstergede yanıp sönen "b04" görüntülene kadar basınız.
- sıcak su tuşlarına (kısm 1 veya 2 - şek. 1) basıp, parametre 200 (metanla çalıştırmak için) veya 190 (LPG ile çalıştırmak için) ayarını yapınız.
- Isitma + tuşuna (kısm 4 - şek. 1) göstergede yanıp sönen "b05" görüntülene ne kadar basıniz.
- Sıcak su tuşlarına (kısm 1 veya 2 - şek. 1) basıp, parametre 200 (metanla çalıştırmak için) veya 190 (LPG ile çalıştırmak için) ayarını yapınız.
- Sıcak su tuşlarına (kısm 1 ve 2 - şek. 1) tekrar 10 saniye basınız.
- kombi, bekleme moduna döner

1. Kombi duman çıkışına bağlanan yanma ürünleri analizörü vasıtasıyla, kombi maksimum ve minimum güçte çalışırken çıkan CO₂ emisyonunun teknik veriler tablosunda ilgili gaz tipi için verilen değerlere denk olup olmadığını kontrol ediniz.

TEST modunun aktive edilmesi

Isıtma tuşlarına (kısm 3 ve 4 - şek. 1) aynı anda 5 saniye süreyle basıp TEST modunu aktive ediniz. Kombi, müteakip paragrafta belirtilldiği şekilde ayarlanmış maksimum ısıtma ayarında çalışır.

Göstergede, ısıtma ve sıhhi su simgeleri (şek. 23) yanıp söner; hemen yanlarında ısıtma gücü görüntülenir.

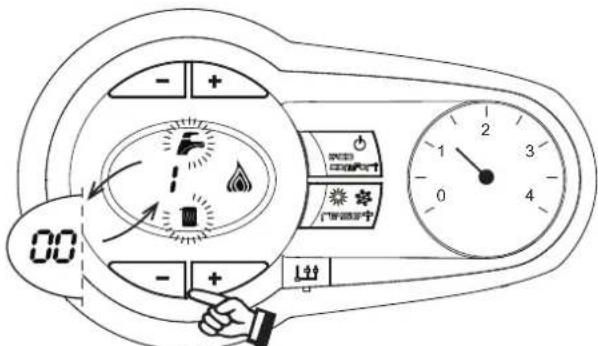

şek. 23 - TEST Modu ısıtma gücü = %100)

Isıtma tuşlarına (kısm 3 ve 4 - şek. 1) basarak gücü artırınız veya azaltınız (Minimum=%0, Maksimum=%100).

Sıhhi su tuşuna “-” basıldığında (kısm 1 - şek. 1) kombinin gücü derhal minimuma (%0) ayarlanır. Sıhhi su tuşuna “+” basıldığında (kısm 2 - şek. 1) kombinin gücü derhal maksimuma (%100) ayarlanır.

TEST modunun aktif olması ve sihhi sıcak su alınması durumunda, Sihhi moduna geçmek yeterlidir, kombi TEST modunda kalır ama 3 yollu valf sihhi konumuna gelir.

TEST modunu devre dışı bırakmak için, ısıtma tuşlarına (kısim. 3 ve 4-şek. 1) aynı anda 5 saniye basınız.

Her durumda, TEST modu 15 dakika sonra otomatik olarak veya sıhhi sıcak su alımını kapatarak (Sıhhi modunu aktive etmek için yeterli sıhhi sıcak su alımının yapıldığı durumda) devre dışı kalır.

Isıtma gücünün ayarlanması

Isıtma gücünün ayarlanması için, kombiyi TEST moduna ayarlayınız (bkz. sez. 4.1). Isıtma tuşlarına (kısm 3 ve 4 - şek. 1) basarak gücü artırınız veya azaltınız (minimum = 00, Maksimum= 100). RESET düğmesine 5 saniye içinde basıldığında, maksimum güç ayarlandığı değerde kalacaktır. TEST işletim modundan çıkınız (bkz. sez. 4.1).

4.2 Servise alma

Kombiyi yakmadan önce

• Gaz sisteminin hava-sızdırmazlığını kontrol ediniz.
- Genleşme tankı ön-dolum basıncının doğru olduğundan emin olunuz.
- Su ünitesini doldurunuz ve kombi ile sistem içerisinde bulunan tüm havanın boşaltılmasını sağlayınız.
- Sistemde veya kombide herhangi bir su kaçağı olmadığından emin olunuz.
- Elektrik sisteminin doğru bir şekilde bağlanmış olduğundan ve topraklama siteminin işlevsel olduğundan emin olunuz.
• Gaz basıncı değerinin ısıtma için gerekli olan seviyede olduğundan emin olunuz.
- Kombinin yakınlarında alev alıcı özellikleri sıvılar veya malzemeler olmadığını emin olunuz

işletim anındaki kontroller

• Cihazın çalıştırılması.
- Yakıt devresinin ve su sistemlerinin hava sızdırmazlığını kontrol ediniz.
- Kombi çalışıyorken, baca borusunun ve hava-duman kanallarının etkinliğini kontrol ediniz.
- Sifonun ve yoğunlaşma ürünlerini boşaltma sisteminin sızdırmazlığını ve çalışmasını kontrol ediniz.
- Kombi ile sistemler arasında su sirkülasyonunun doğru bir şekilde gerçekleştiğinden emin olunuz.
- Gaz valfı modüllerinin, sıcak su üretiminde ısıtma aşamasında doğru çalıştığından emin olunuz.
- Ortam termostatı veya uzaktan kumandalı zamanlayıcı kontrolü vasıtasıyla çeşitli ateşleme ve yakma testleri yapmak suretiyle kombinin iyi ateşleme yaptığından emin olunuz.
- Ölçek üzerinde belirtilmekte olan yakıt tüketim değerinin cap. 5 bölümündeki teknik veriler tablosunda verilen değer ile aynı olduğundan emin olunuz.
Herhangi bir ıstıma talebi olmaksızın, brülörlerin sıcak su musluğu açıldığı anda doğru bir şekilde ateşlendiğinden emin olunuz. Isıtma işlemi süresince, sıcak su musluğunun açılması ile birlikte ıstıma sirkülatörünün durduğundan ve düzenli bir sıcak su üretimi olduğundan emin olunuz.
- Parametrelerin doğru bir şekilde programlanmış olduğundan ve istenilen özel bir ihtiyaca cevap verebildiğinden (kompenzasyon eğrisi, güç, sıcaklıklar, vb) emin olunuz.

4.3 Bakım

Ön panell açma

Kombinin muhafaza kasasını açmak için:

1. Vidaları A kısmen sökünüz (bkz. şek. 24).
2. Paneli B kendinize doğru çekiniz ve üst bağlantı yerlerinden kurtarınız.

Kombinin içerisinde herhangi bir işlem yapmadan önce, elektrik beslemesini kesiniz ve sistem girişindeki gaz musluğunu kapatınız

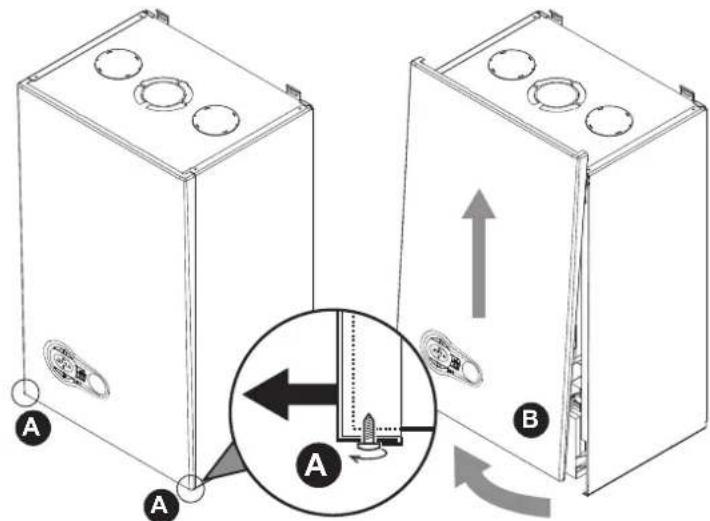

şek. 24 - Ön paneli açma

Bu cihazda muhafaza/karter ayrıca su geçirmez bölme görevi de görmek-tedir. Kombinin açılmasını gerektiren her işlem sonrasında, ön panelin düzgün takıldığını ve sızdırmaz olduğunu kontrol ediniz.

Ön paneli geri takmak için işlemleri ters sıra ile uygulayınız. Üst bağlantı yerlerine düzgün takıldığından ve yanlara tamamen dayandığından emin olunuz. "A" vidasının kafası, sıkıştırıldığında alt karşılaştırma büklümü altında kalmamalıdır (bkz. şek. 25).

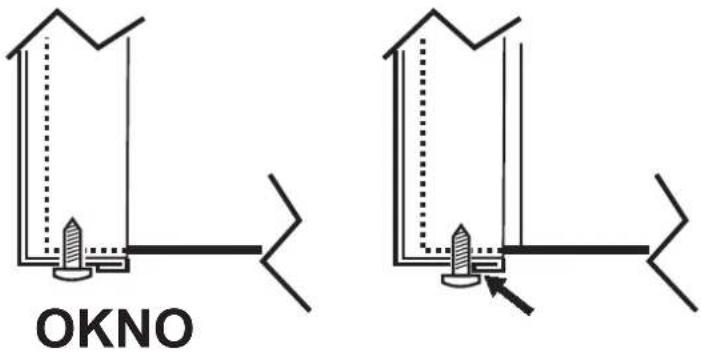

OKNO

şek. 25 - Ön panelde doğru konum

Periyodik kontrol

Cihazın zaman içinde düzgün şekilde çalışmaya devam etmesi için, aşağıdaki kontrol işlemlerini yıllık olarak kalifiye bir personele yaptırmanız gerekmektedir:

• Kontrol ve emniyet cihazları (gaz valfı, akış-ölçer, termostatlar, v.s.) doğru bir şekilde çalışıyor olmalıdır
  • Duman tahliye devresi mükemmel verimlilikte olmalıdır.
• Su geçirmez bölme su sızdırmaz olmalıdır
• Hava-duman uç parçası ve duman kanallarında herhangi bir tıkanıklık ve kaçak ol-mamalıdır
• Brülör ve eşanjör temiz ve tortusuz olmalıdır. Temizlik işlemlerinde kimyasal ürünler veya metal fırçalar kullanmayınız.
• Elektrot tortusuz olmalı ve doğru şekilde konumlanmalıdır.
  • Gaz ve su sistemleri sızdırmaz olmalıdır.
• Soğuk sistemde su basıncı yaklaşık olarak 1 bar olmalıdır; değilse bu değere getiriniz.
• Sirkülasyon pompası tıkalı olmamalıdır.
  • Genleşme tankı dolu olmalıdır.
  • Gaz kapasitesi ve basıncı ilgili tablolarda belirtilen değerlere karşılık gelmelidir.
• Yoğuşma boşaltma sistemi etkin bir şekilde çalışıyor olmalı ve verimi, kayıplar veya tıkanmalar ile azalmamalıdır
  • Sifon aparati su ile doldurulmalıdır.

4.4 Sorun giderme

Arıza teşhis

Çalışma ile ilgili bir arıza veya problem olması halinde, gösterge ekranı yanıp söner ve hata kodu görüntülenir.

Cihazın bloke olmasına neden olan sorunlar vardır (bunlar "A" harfi ile tanımlanır): kombinin çalışmaya devam edebilmesi için RESET tuşuna (kısm 6 - şek. 1) 1 saniye süreyle basmak veya kurulu ise uzaktan kumandadan (opsiyonel) RESET işlemi yapmak yeterlidir; eğer kombi çalışmaz ise, öncelikle anzayı gidermek gereklidir.

Cihazın geçici olarak bloke olmasına neden olan diğer anormallikler ("F" harfi ile tanımlanır), ayar değerleri kombinin normal çalışma değer aralığına geri geldiğinde otomatik olarak ortadan kalkar.

Ariza tablosu

Çizelge 8 - Arıza listesi

Anzakodu	Anza	Olası neden	Çözüm
A01	Brülör ateşleme yapmıyor	Gaz yok	Kombiye normal gaz akışını kontrol ediniz ve havanın borulardan tahliye edildiğinden emin olunuz
		Elektrot tespit/ateşleme hatası	Elektrodun kablolarını kontrol edin, doğru konumlanmış olduğundan ve herhangi bir tortu içemediğinden emin olun
		Gaz valfi anzalı	Gaz valfını kontrol edin ve değiştirin
		Şebeke gaz basıncı yetersiz	Şebeke gaz basıncını kontrol ediniz
		Sifon tıkalı	Sifon aparatını kontrol ediniz ve temizleyiniz
A02	Brülör kapalı iken alev var sinyali	Elektrot anzası	Iyonizasyon elektrodunun kablolarını kontrol edin
		Kart arızası	Kartı kontrol edin
A03	Aşın-sıcaklık korumasının devreye girmesi	Isıtma sensörü hasarlı	Isıtma sensörünün doğru konum-landırılmış ve düzgün çalıştığından emin olunuz
		Sistemde su devir-daimi (sirkü-lasyon) yok	Sirkülatörü kontrol edin
		Sistemde hava var	Sistemin havasını boşaltın
A04	Duman tahliye emniyetinin devreye girmesi	Son 24 saat içerisinde 3 kez F07 anzası	F07 anzasına bakınız
A05	Fan korumasının devreye girmesi	1 saat boyunca ard arda F15 anzası	F15 anzasına bakınız

Anzakodu	Anza	Olası neden	Çözüm
A06	Ateşleme aşamasından sonra alev yetersizliği (4 dakikada 6 defa)	İyonizasyon elektrotu arızası	İyonizasyon elektrotunun pozisyonunu kontrol ediniz ve gerekirse değiştiriniz
		Düzensiz alev	Brülörü kontrol ediniz
		Gaz vaifında ofset arızası	Minimum güç ofset ayarını kontrol ediniz
		Hava/duman kanalları tıkalı	Bacanın, duman çıkış kanallarının ve hava girisi ile terminallerin tıkanıklığını gideriniz
		Sifon tıkalı	Sifon aparatını kontrol ediniz ve temizleyiniz
F07	Duman sıcaklığı yüksek	Duman sensörü aşırı bir sıcaklık tespit ediyor	Eşanjörü kontrol ediniz
F10	Çıkış sensörü 1 anzası	Sensör hasarlı	Sensörün kablo tesisatını kontrol edin veya sensörü değiştirin
		Kablo tesisatında kısa-devre
		Kablolarda kopukluk var
F11	Giriş sensörü anzası	Sensör hasarlı	Sensörün kablo tesisatını kontrol edin veya sensörü değiştirin
		Kablo tesisatında kısa-devre
		Kablolarda kopukluk var
F12	Sıcak su devresi sensöründe anza	Sensör hasarlı	Sensörün kablo tesisatını kontrol edin veya sensörü değiştirin
		Kablo tesisatında kısa-devre
		Kablolarda kopukluk var
F13	Duman sensörü anzası	Sensör hasarlı	Kablo tesisatını kontrol ediniz veya duman sensörünü değiştiriniz
		Kablo tesisatında kısa-devre
		Kablolarda kopukluk var
F14	Çıkış sensörü 2 anzası	Sensör hasarlı	Sensörün kablo tesisatını kontrol edin veya sensörü değiştirin
		Kablo tesisatında kısa-devre
		Kablolarda kopukluk var
F15	Fan arızası	230V Besleme gerilimi yetersizliği	3 kutuplu konnektörün kablolamını kontrol ediniz
		Takimetre kesintisi sinyali	5 kutuplu konnektörün kablolamını kontrol ediniz
		Fan hasarlı	Fanı kontrol ediniz
F34	Besleme gerilimi 170V dan az	Elektrik şebekesi problemi	Elektrik tesisatını kontrol edin
F35	Şebeke frekansı anomal	Elektrik şebekesi problemi	Elektrik tesisatını kontrol edin
F37	Sistem su basıncı doğru değil	Basınç çok düşük	Sistemi doldurun
		Su presostatı bağlı değil veya hasarlı	Sensörü kontrol edin
F39	Harici sensör arızası	Sensör hasarlı veya kablo bağlantılarında kısa-devre	Sensörün kablo tesisatını kontrol edin veya sensörü değiştirin
		Sıcaklık akışı aktivasyonundan sonra sensörün bağlantısı kesilmiştir	Harici sensör bağlantısını tekrar yapınız veya sıcaklık akışını devre dışı bırakınız
A41A44	Sensör konumlandırması	Isıtma sensörünün boru ile bağlantısı kesilmis	Isıtma sensörünün doğru konumlandığından ve düzgün çalıştığından emin olun
A42	Isıtma sensöründe anormallık	Sensör hasarlı	Sensörü değiştiriniz
F43	Eşanjör korumasının devreye gimnesi	Sistemde H_2O (su) devridaimi yok	Sirkülatörü kontrol edin
		Sistemde hava var	Sistemin havasını boşaltın
F52	Isıtma sensöründe anormallık	Sensör hasarlı	Sensörü değiştiriniz
A61	ABM03E santralinde anza	ABM03E santralinde dahili arıza	Topraklama bağlantısını kontrol edin, gerekirse kontrol ünitesini değiştiriniz.
A62	Gaz valfı ile merkezi kontrol ünitesi arasında iletişim yok	Santral bağlı değil	Merkezi terminalin gaz valfına bağlantısını yapınız
		Valf hasarlı	Valfı değiştirin
A63F64A65F66	ABM03E santralinde anza	ABM03E santralinde dahili arıza	Topraklama bağlantısını kontrol edin, gerekirse kontrol ünitesini değiştiriniz.
A23A24F20F21A26F40F47	Kart parametreleri anzası	Kart parametresi yanlış ayarlanmış	Kontrol edin ve gerekirse kart parametresini değiştiriniz.

5. TEKNIK ÖZELLIKLER VE VERILER

Çizelge 9 - Şekil açıklamaları cap. 5

7 Gaz girişi - ∅ 1/2"
10 Sistem çıkısı - ∅ 3/4"
11. Sistem qirisi - ∅ 3/4"
14 Empivet val(1)
16 Vantilatör (Fan)
22 Ana brülör
32 Isitma sirkülatörü
36 Otomatik hava tahliyesi
44 Gaz valf
72 Oda termostati (cihazla birlikte verilmez)
81 Ateşlerne/lyonizasyon elektrodu
95 Saptinci valf (cihazla birlikte verilmez)
114 Su presostati

138 Harici sensor (opsiyonel)
139 Uzaktan zamanlayıcı kontrolü (opslyonel)
154 Ycğusma tahliye borusu
155 Kazan sıcaklık sensörü
186 Giriş sensörü
191 Duman sıcaklık sensörü
193 Sifon
196 Yoğuşma ürünleri haznesi
256 Ayarlı ısıtma devir daim pompası sinyali
278 Çift sensor (Emniyet + Isitma)

A Yardımcı kontak
5.1 Genel görünüm

196 22 81 278 16 95 1071144 191 186 14 193 36 114 32

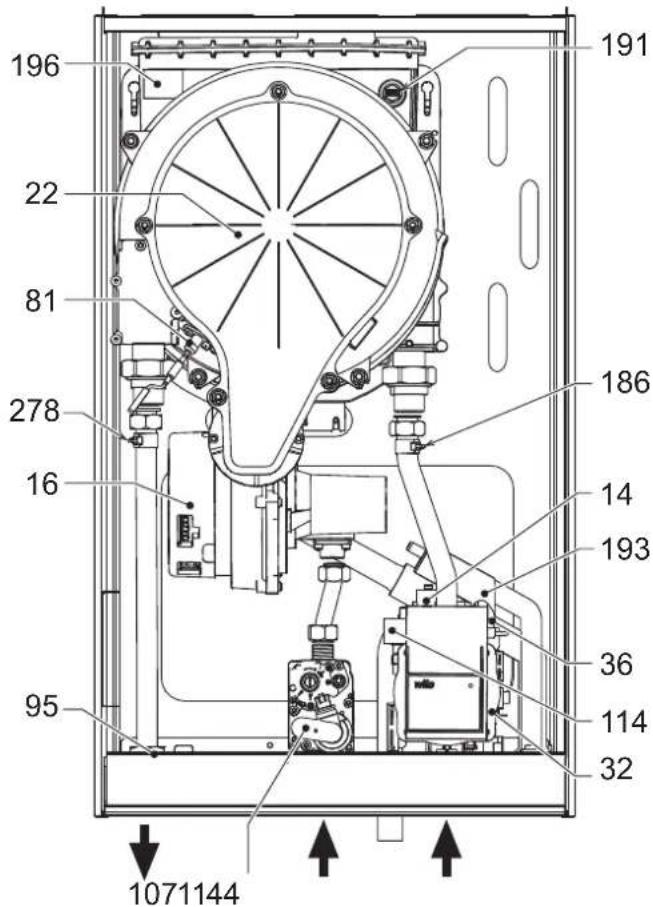

şek. 26 - Genel görünüm

5.2 Diyagramlar

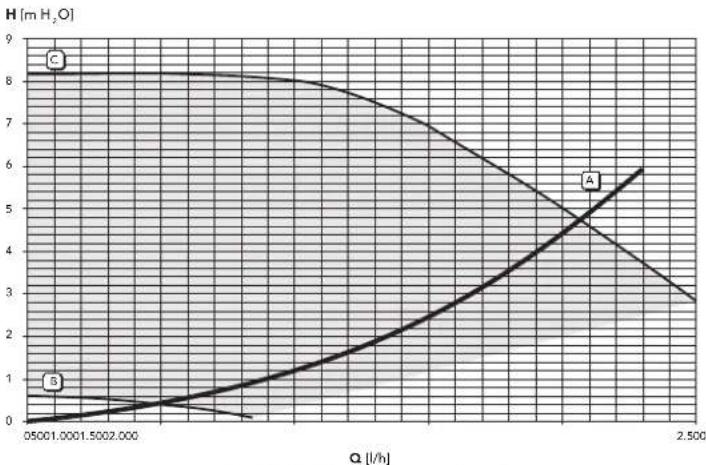

şek. 27 - Sirkülatör yük / basınç kayıpları
A = Kombi yük kayıpları - 1 = Min. sirkülatör hızı - 2 = Maks. Sirkülatör Hızı

5.3 Hidrolik devre


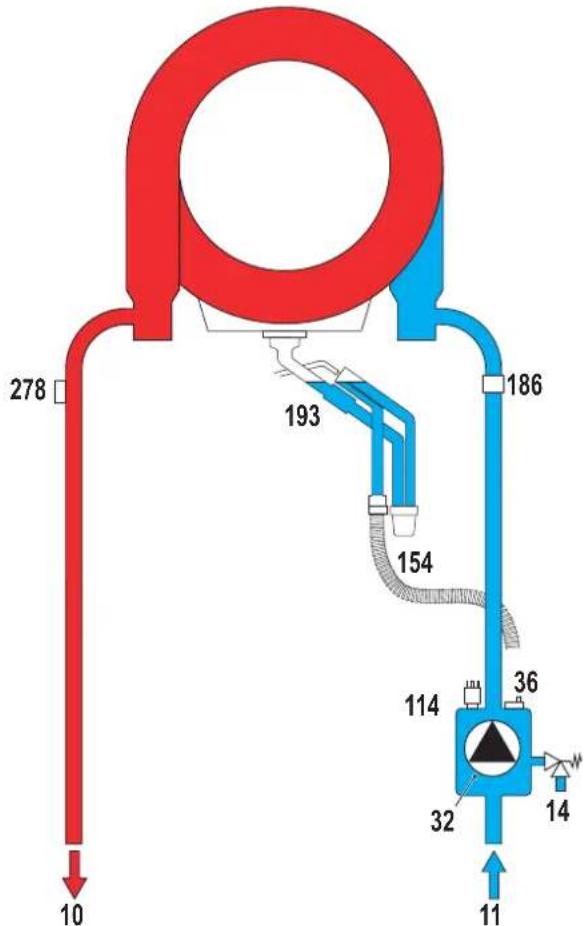

şek. 28 - Hidrolik devre

5.4 Teknik veriler tablosu

Veri Birim BLUEHELIX TECH S 45H
Isitma maks. termik kapasitesi	kW	43.0	(Q)
Isitma min. termik kapasitesi	kW	7.5	(Q)
Isitma maks. Termik Gücü (80/60°C)	kW	41.8	(P)
Isitma min. Termik Gücü (80/60°C)	kW	7.3	(P)
Isitma maks. Termik Gücü (50/30°C)	kW	46.1
Isitma min. Termik Gücü (50/30°C)	kW	8.1
Besleme gazı basıncı G20	mbar	20
Maks. gaz kapasitesi G20	m^3/s	4.55
Min. gaz kapasitesi G20	m^3/s	0.79
CO_2 maks. (G20)	%	9.30
CO_2 min. (G20)	%	8.80
Gaz besleme basıncı G31	mbar	37
Maks. gaz kapasitesi G31	kg/s	3.34
Min. gaz kapasitesi G31	kg/s	0.58
CO_2 maks. (G31)	%	10.5
CO_2 min. (G31)	%	9.70
NOx Emisyon sınıfı	-	5	(NOx)
Isitmada maksimum çalışma basıncı	bar	4.5	(PMS)
Isitmada minimum çalışma basıncı	bar	0.8
Isitma maks. sıcaklığı	°C	95	(tmax)
Isitma suyu kapasitesi	litre	4.8
Koruma derecesi	IP X5D
Besleme gerilimi	V/Hz	230V/50Hz
Çekilen elektrik gücü	W	172
Boş ağırlık	kg	35
Cihaz tipi		C13-C23-C33-C43-C53-C63-C83-B23-B33
PIN CE		0085CR0399

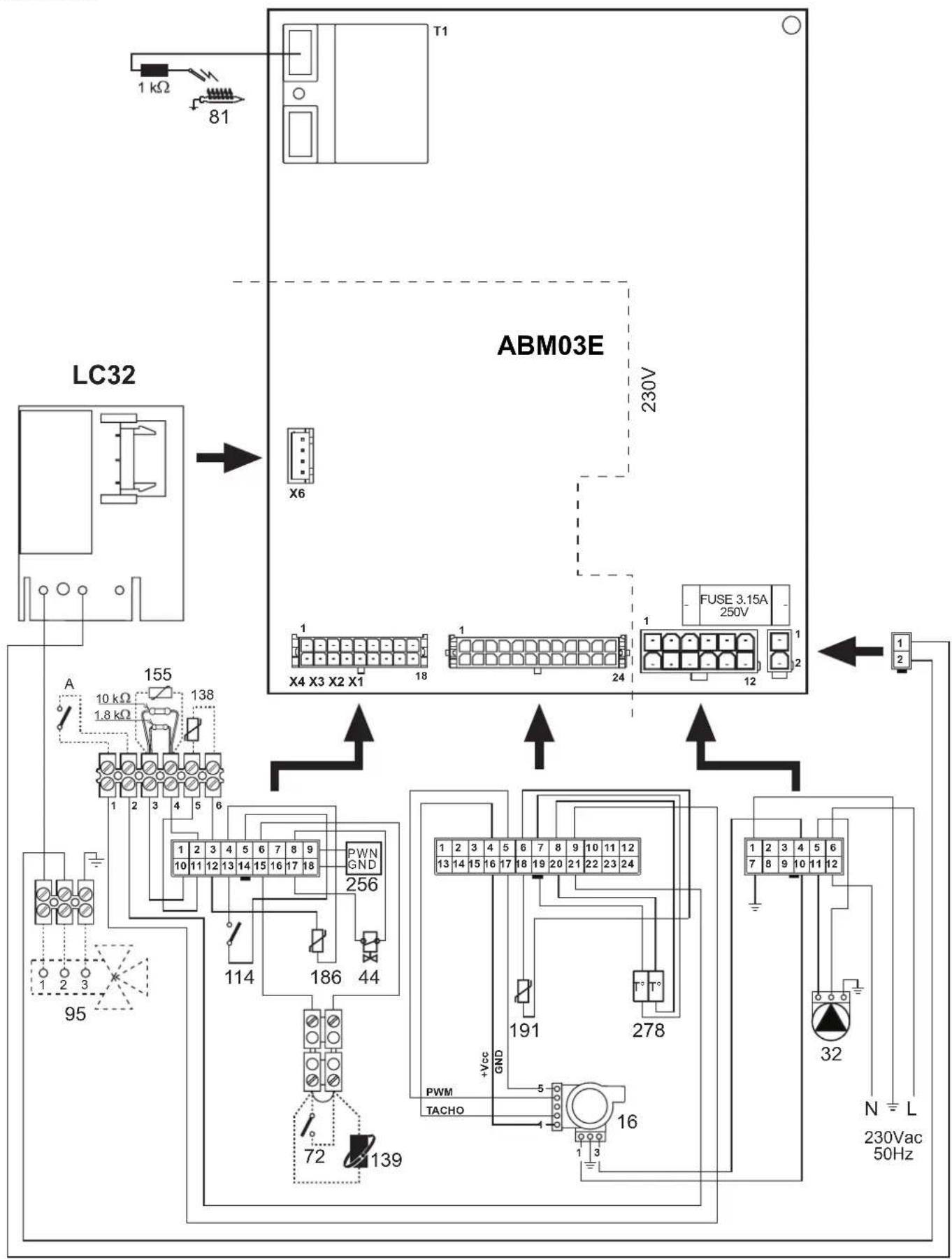

5.5 Elektrik şeması

şek. 29 - Elektrik şeması

Dikkat: Ortam termostatını veya uzaktan zamanlayıcı kontrolünü bağlamadan önce terminal bloğundaki köprüyü çıkarınız.

EN

1. GENERAL WARNINGS

TR CE İŞARETİ ÜRÜNLERİN YÜRÜRLÜKTE OLAN YÖNETMELİKLERİN TEMEL GEREKLİLİKLERİNE UYGUN OLDUĞUNU BELGELEMEKTEDİR. UYGUNLUK BİLDİRİMİ ÜRETİCİDEN TALEP EDİLEBİLİR.
