INSTRUKCJA OBSŁUGI Diamant Plus S FERROLI

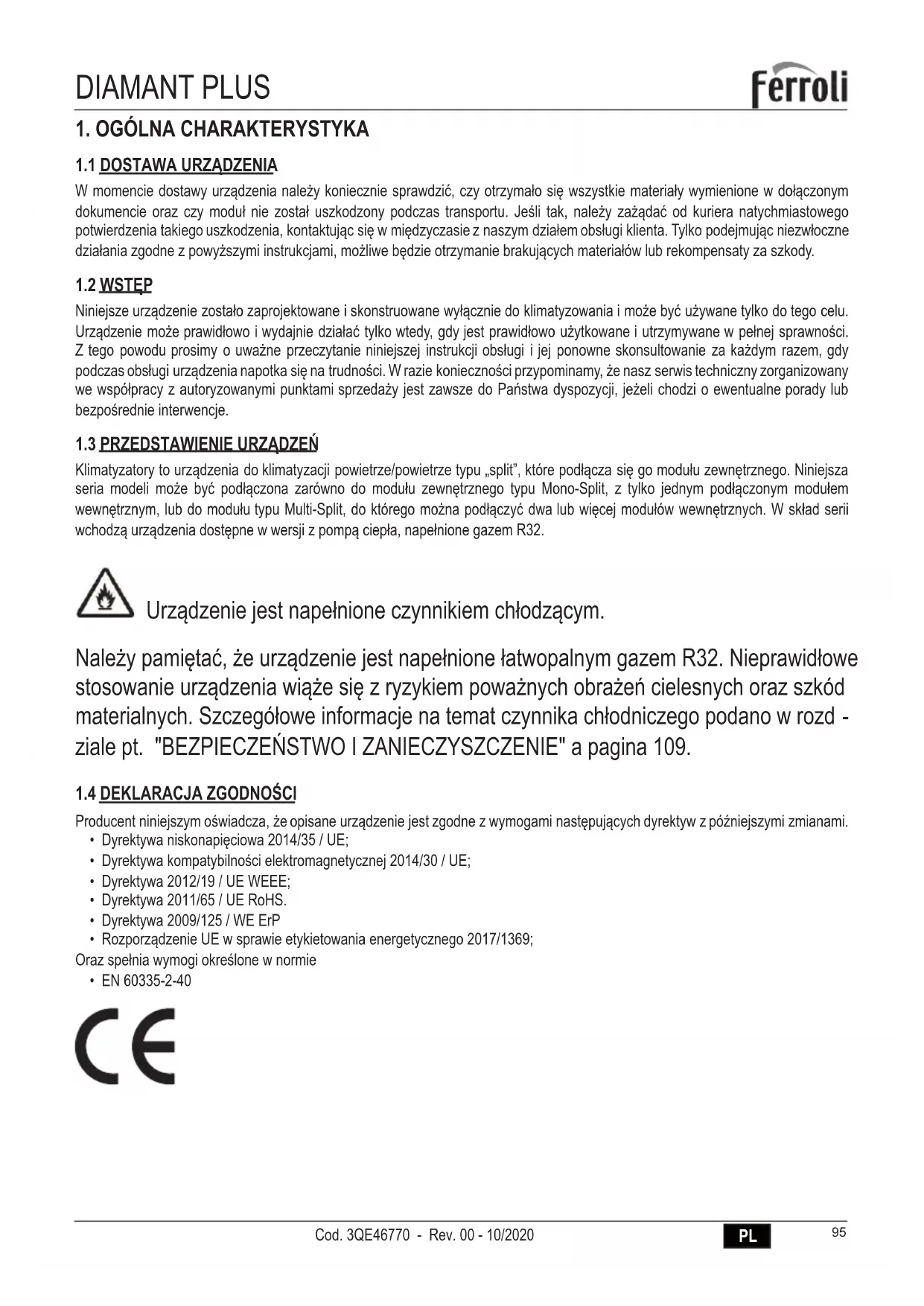

W momencie dostawy urządzenia należy koniecznie sprawdzić, czy otrzymało się wszystkie materiały wymienione w dołączonym dokumencie oraz czy moduł nie został uszkodzony podczas transportu. Jeśli tak, należy zażądać od kuriera natychmiastowego potwierdzenia takiego uszkodzenia, kontaktując się w międzyczasie z naszym działem obsługi klienta. Tylko podejmując niezwłoczne działania zgodne z powyższymi instrukcjami, możliwe będzie otrzymanie brakujących materiałów lub rekompensaty za szkody.

Niniejsze urządzenie zostało zaprojektowane i skonstruowane wyłącznie do klimatyzowania i może być używane tylko do tego celu. Urządzenie może prawidłowo i wydajnie działać tylko wtedy, gdy jest prawidłowo użytkowane i utrzymywane w pełnej sprawności. Z tego powodu prosimy o uważne przeczytanie niniejszej instrukcji obsługi i jej ponowne skonsultowanie za każdym razem, gdy podczas obsługi urządzenia napotka się na trudności. W razie konieczności przypominamy, że nasz serwis techniczny zorganizowany we współpracy z autoryzowanymi punktami sprzedaży jest zawsze do Państwa dyspozycji, jeżeli chodzi o ewentualne porady lub bezpośrednie interwencje.

1.3 PRZEDSTAWIENIE URZĄDZEŃ

Klimatyzatory to urządzenia do klimatyzacji powietrze/powietrze typu „split”, które podłącza się go modułu zewnętrznego. Niniejsza seria modeli może być podłączona zarówno do modułu zewnętrznego typu Mono-Split, z tylko jednym podłączonym modułem wewnętrznym, lub do modułu typu Multi-Split, do którego można podłączyć dwa lub więcej modułów wewnętrznych. W skład serii wchodzą urządzenia dostępne w wersji z pompą ciepła, napełnione gazem R32. Urządzenie jest napełnione czynnikiem chłodzącym. Należy pamiętać, że urządzenie jest napełnione łatwopalnym gazem R32. Nieprawidłowe stosowanie urządzenia wiąże się z ryzykiem poważnych obrażeń cielesnych oraz szkód materialnych. Szczegółowe informacje na temat czynnika chłodniczego podano w rozd

1.4 DEKLARACJA ZGODNOŚCI

Producent niniejszym oświadcza, że opisane urządzenie jest zgodne z wymogami następujących dyrektyw z późniejszymi zmianami.

• Dyrektywa niskonapięciowa 2014/35 / UE;• Dyrektywa kompatybilności elektromagnetycznej 2014/30 / UE;• Dyrektywa 2012/19 / UE WEEE;• Dyrektywa 2011/65 / UE RoHS.• Dyrektywa 2009/125 / WE ErP• Rozporządzenie UE w sprawie etykietowania energetycznego 2017/1369;Oraz spełnia wymogi określone w normie• EN 60335-2-40PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

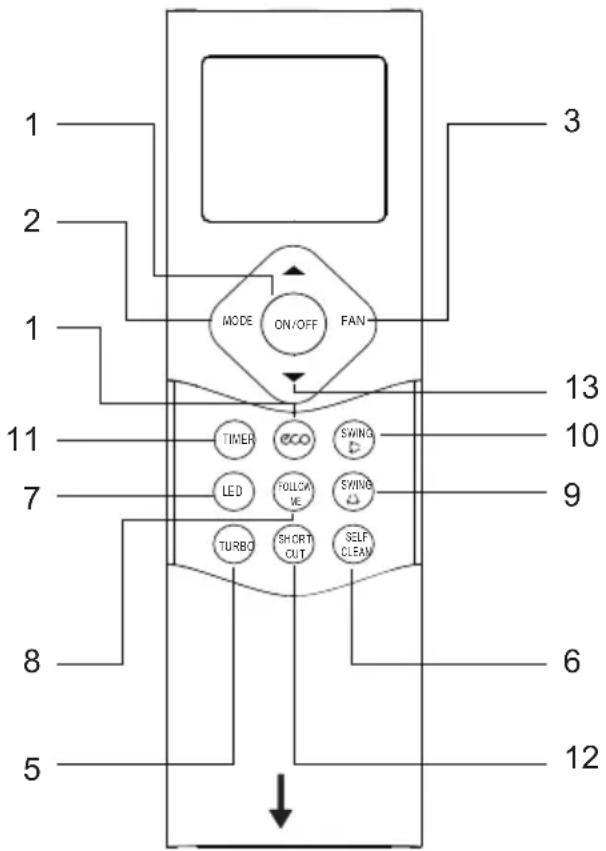

Pilot ("fig. 1 -") posiada szereg przycisków oraz wyświetlacz, na którym wyświetlane są wszystkie aktywne funkcje oraz różne para- metry potrzebne użytkownikowi oraz instalatorowi w celu prawidłowej obsługi urządzenia. Opis przycisków

1. Przyciski „ON/OFF” (Wł./Wył.) pozwalają na włączenia i

wyłączenie klimatyzatora.

2. Przycisk „MODE” (Tryb) pozwala na wybranie trybu działania:

AUTO - COOL- DRY – HEAT- FAN.

• „AUTO”: automatycznie wybiera tryb działania na- jodpowiedniejszy do początkowej temperatury otoczenia (tryb automatyczny).

• „COOL-CHŁODZENIE”: urządzenie włącza się, kiedy usta- wiona temperatura jest niższa niż temperatura otoczenia.

• „DRY-OSUSZANIE”: tryb osuszania.

• „HEAT-OGRZEWANIE": urządzenie włącza się, kiedy usta- wiona temperatura jest wyższa niż temperatura otoczenia..

• „FAN”: urządzenie włącza jedynie wentylator, aby zapewnić obieg powietrza.

3. Przycisk „FAN” pozwala na wybranie prędkości pracy wenty

latora: automatyczna- mała - średnia - duża.

4. Przycisk "ECO". Aktywuje tryb "oszczędzania energii"

5. Przycisk „TURBO” włącza/wyłącza tryb szybkiego

chłodzenia i ogrzewania.

6. Przycisk „SELF CLEAN” pozwala na włączenie lub

wyłączenie funkcji SELF CLEAN (Samoczyszczenie) w celu osuszenia wewnętrznej baterii i za[pobieganiu w ten sposób tworzeniu się nieprzyjemnych zapachów.

7. Przycisk „LED” włącza lub wyłącza wyświetlacz urządzenia.

8. Przycisk „FOLLOW ME” pozwala na włączenie lub

wyłączenie lokalnego odczytu temperatury z pilota. Temperatura taka jest uwzględniana podczas sterowania urządzeniem.

9. Przyciski "SWING"

SWING SWING do włączania/wyłączania auto- matycznego ruchu deflektora powietrza w celu skierowania strumienia powietrza. Przycisk SWING aktywuje automatyczny ruch klapy.

SWING SWING . Niedostępne.

11. Przycisk „TIMER”. Aktywuje funkcję TIMER w celu opóźnionej aktywacji i opóźnionego wyłączenia urządzenia.

Przycisk „SHORTCUT”. Zapamiętuje aktualne ustawienia i umożliwia ich szybkie przywołanie.

13. Przycisk „TEMP”. służy do ustawienia „TEMPERATURY”:

(▲) zwiększa temperaturę, a (▼) zmniejsza temperaturę. Jeśli włączona jest funkcja TIMER, pozwala na ustawienie żądanej godziny włączenia i wyłączenia.

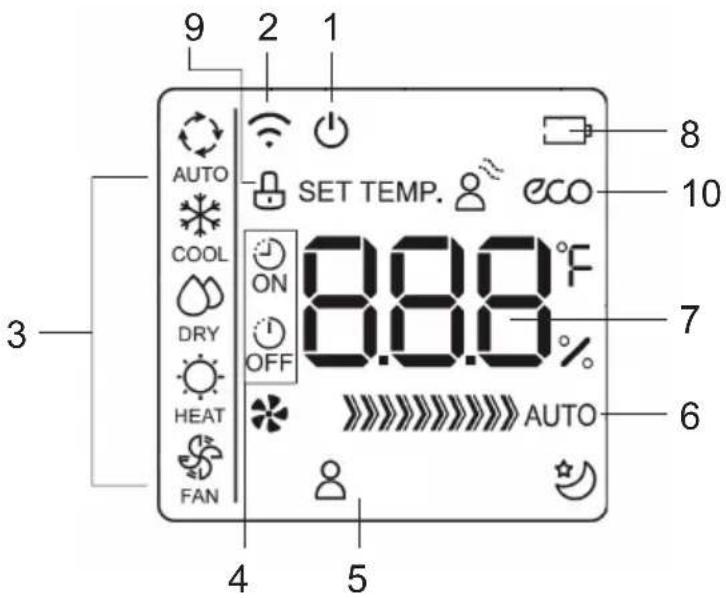

Opis wyświetlacza ("fig. 2 -")

1. Ikona włączenia/wyłączenia Wyświetla się po naciśnięciu przycisku „ON/OFF”. Ponowne naciśnięcie powoduje zgaśnięcie

2. Wskaźnik transmisji. Wskaźnik transmisji. włącza się, kiedy pilot przesyła sygnał do modułu wewnętrznego.

3. Wyświetlanie trybu Obszar wyświetlacza, na którym wyświetla się aktualny tryb roboczy: auto (

• „TIMER ON” - Wyświetla się, kiedy ustawione jest włączenie TIMERA.

• „TIMER OFF” - Wyświetla się, kiedy ustawione jest wyłączenie TIMERA.

5. Wyświetlanie ikon:

• Ikona FOLLOW ME. Wyświetlane, gdy aktywowana jest funkcja "FOLLOW ME".

• Ikona CLEAN. Wyświetla się, gdy funkcja „CLEAN” jest aktywna.

• Ikona SLEEP. Wyświetlane po włączeniu trybu pracy "SLEEP". 6. Wyświetlanie prędkości wentylatora Obszar wyświetlacza, na którym wyświetla się ustawiona prędkość wentylatora: wysoki

). lub automatyczny (

). Prędkość wentylatora zmienia się na „AUTO”, kiedy ustawiony jest tryb roboczy „AUTO” lub „DRY”. 7. Wyświetlanie temperatury/TIMER Obszar, w którym wskazane jest ustawienie temperatury (17°C~30°C, przyrosty 1°C). Jeśli tryb "FOLLOW ME" jest aktywny, po kilku sekundach wyświetlana jest temperatura wykryta przez pilota i jednocześnie znika iko

na "Set Temp". Jeśli ustawiony jest tryb "FAN", temperatura nie jest wyświetlana. Po włączeniu funkcji "TIMER”, timer ustawiony w miejsce temperatury jest wyświetlany na kilka sekund.

8. Ikona baterii. Wyświetlane, gdy poziom naładowania baterii pilota jest niski.

9. Ikona ZABLOKOWANA KLAWIATURA. Wyświetlany, gdy klawiatura pilota jest zablokowana.

10. Ikona ECO. Wyświetlane po włączeniu trybu "oszczędzania energii".PL

Aby prawidłowo korzystać z pilota, należy:

1. Wyjąć baterię, jeśli pilot nie będzie używany przez dłuższy czas.

2. Podczas korzystania z pilota kierować go w stronę odbiornika sygnału w module wewnętrznym.

3. Sygnał pilota jest odbierany z odległości do 8 metrów.

4. Emitowany sygnał nie powinien być zakłócany przez żadne przedmioty.

5. Ostrożnie obchodzić się z pilotem.

6. Emitowany sygnał może być zakłócony przez szybko rozświetlające się żarówki, świetlówki lub telefony komórkowe.

7. Nie można zostawiać pilota w miejscu narażonym na bezpośrednie działanie promieni słonecznych, w pobliżu grzejników ani innych źródeł ciepła UWAGA! Baterie, o którym mowa w punkcie 1, powinny być odłożone w bezpieczne miejsce niedostępne dla dzieci.

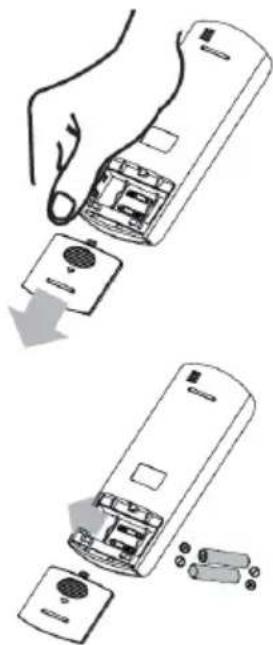

W razie konieczności włożenia/wymiany baterii należy postępować jak poniżej "fig. 3 -":

2. Wyjąć wyczerpane baterie i włożyć nowe . Sprawdzić, czy

są włożone zgodnie ze schematem wskazanym w środku komory na baterie.

3. Włożyć z powrotem pokrywę.

Uwaga: Wyjąć baterie z pilota, kiedy klimatyzator nie będzie używany przez dłuższy czas. Odłożyć je w miejscu niedostępnym dla dzieci. Aby chronić środowisko oraz zapobiec ewentualnym szkodom dla zdrowia człowieka, baterie należy umieścić w pojemnikach specjalnie przeznaczonych do zbierania baterii do utylizacji. fig. 3 -

2.3 WŁĄCZENIE KLIMATYZATORA

Aby włączyć klimatyzator, nacisnąć przycisk ON/OFF ("fig. 4 -"). Należy pamiętać, że wyświetlacz ciekłokrystaliczny zawsze będzie wskazywać ostatni tryb pracy oraz poprzednio używane funkcje. Postępować zgodnie z instrukcjami, aby zmienić tryb działania systemu. fig. 4 -PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Naciśnięcie przycisku „MODE” ("fig. 5 -") pozwala na wybranie żądanego trybu działania spośród następujących: AUTO - CHŁODZENIE - OSUSZANIE - OGRZEWANIE - WENTYLATOR MO DE FAN ON /OFF fig. 5 -

1. AUTO Działanie w trybie automatycznym: funkcja ta zostaje wybrana poprzez naciskanie przycisku MODE do momentu, aż na

wyświetlaczu pojawi się odpowiedni symbol. Klimatyzator automatycznie ustawia tryb działania (CHŁODZENIE - OSUSZANIE -- OGRZEWANIE - WENTYLATOR) na podstawie temperatury otoczenia oraz wybranej temperatury. Temperaturę można ustawić w zakresie od 17 do 30°C w skokach co 1°C.

2. CHŁODZENIE Działanie w trybie chłodzenia: funkcja ta zostaje wybrana poprzez naciskanie przycisku MODE do momentu,

aż na wyświetlaczu pojawi się odpowiedni symbol. Urządzenie rozpoczyna chłodzenie i szybko zapewnia żądaną temperaturę otoczenia. Temperaturę można ustawić w zakresie od 17 do 30°C w skokach co 1°C. W tym trybie pracy można wybrać prędkość obrotową wentylatora (wysoki - średni - niski - samochód) za pomocą klawisza FAN.

3. OSUSZANIE Działanie w trybie osuszania: funkcja ta zostaje wybrana poprzez naciskanie przycisku MODE do momentu, aż

na wyświetlaczu pojawi się odpowiedni symbol. Urządzenie rozpoczyna chłodzenie i szybko zapewnia żądaną temperaturę otoczenia (nie ma możliwości regulacji prędkości działania wentylatora). Temperaturę można ustawić w zakresie od 17 do 30°C w skokach co 1°C.

4. OGRZEWANIE Działanie w trybie ogrzewania: funkcja ta zostaje wybrana poprzez naciskanie przycisku MODE do momentu,

aż na wyświetlaczu pojawi się odpowiedni symbol. Urządzenie rozpoczyna ogrzewanie i szybko zapewnia żądaną temperaturę otoczenia. Temperaturę można ustawić w zakresie od 17 do 30°C w skokach co 1°C. W tym trybie pracy można wybrać prędkość obrotową wentylatora (wysoki - średni - niski - samochód) za pomocą klawisza FAN.

5. WENTYLATOR Wentylacja: funkcja ta zostaje wybrana poprzez naciskanie przycisku MODE do momentu, aż na wyświetlaczu

pojawi się odpowiedni symbol. Podczas działania w trybie samej wentylacji nie można ustawić wartości nastawy.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

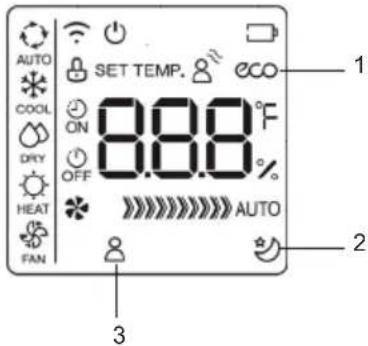

O niektórych wybranych trybach informuje wyświetlacz, a w przypadku innych urządzenie je przeprowadza bez żadnego wskazania.

1. Praca praca "ECO" (część 1 "fig. 6 -") (na wyświetlaczu urządzenia wewnętrznego pojawia się komunikat "E--C--O" z

pojawiającymi się po sobie literami, po których następuje wskazanie ustawionej temperatury). Funkcję "oszczędzania ener- gii" można aktywować tylko w trybie chłodzenia, naciskając przycisk "ECO". Jeśli temperatura zadana jest niższa niż 24°C, włączenie trybu "ECO" automatycznie zmienia temperaturę zadaną na 24°C, a prędkość obrotową wentylatora na "Auto", aby oszczędzać energię. Jeśli wartość zadana temperatury jest wyższa niż 24°C, przy włączonym trybie "ECO", wartość zadana temperatury nie jest zmieniana, a prędkość obrotowa wentylatora jest ustawiona na "Auto". Aby wyjść z trybu pracy "ECO", należy nacisnąć przycisk "ECO", wybrać inny tryb pracy lub obniżyć wartość zadaną temperatury do wartości niższej niż 24°C.. 2. Praca w trybie SLEEP (Sen) (poz. 2 "fig. 6 -"). Przytrzymaj przycisk „ECO” przez 2 sekundy, aby włączyć tryb „SLEEP” w tryb pracy nocnej, o czym informuje pojawienie się odpowiedniego symbolu na wyświetlaczu. Temperatura nastawy wzrasta (działanie w trybie chłodzenia „COOL”) lub obniża się (działanie w trybie ogrzewania „HEAT”) zgodnie z wcześniej ustawionymi skokami co 1°C o maksymalnie 2 °C. Funkcja SLEEP kończy się automatycznie po 8 godzinach, a urządzenie kontynuuje pracę z ostatnią wartością zadaną. Funkcja ta nie jest dostępna w trybach pracy "FAN" (wentylacja) i "DRY" (osuszanie). 3. Praca w trybie „FOLLOW ME” (Idź za mną) (poz. 3 "fig. 6 -"). Można ustawić w trybie działania HEAT - AUTO - COOL. Pilot przesyła automatycznie co 3 minuty sygnał odczytanej przez siebie lokalnej temperatury do klimatyzatora. Temperatura taka jest uwzględniana podczas sterowania urządzeniem. Pilot musi mieć możliwość wymiany sygnału z urządzeniem. Jeśli klimatyzator nie otrzymuje sygnału z pilota przez 7 minut, przestanie uwzględniać taką wartość i powróci do uwzględniania wartości odczyta- nej przez sondę w urządzeniu. 4. Praca w trybie SELF CLEAN (Samoczyszczenie) (nie wyświetla się żadna informacja na wyświetlaczu pilota, na wyświetlaczu urządzenia wewnętrznego pojawia się napis "SC"). Aktywowany w trybie COOL - DRY. W momencie wyłączenia urządzenia po pracy w trybie CHŁODZENIE lub OSUSZANIE włącza się po kolei tryb WENTYLACJA-OGRZEWANIE-WENTYLACJA, aby za- pobiec ewentualnemu tworzeniu się pleśni i nieprzyjemnych zapachów w związku z ewentualnymi resztkami kondensatu. Jeżeli podczas cyklu czyszczenia zostanie naciśnięty przycisk "SELF CLEAN", zatrzymuje on cykl i wyłącza urządzenie. 5. Praca w trybie TURBO (nie jest wyświetlany na wyświetlaczu pilota zdalnego sterowania, wyświetlacz urządzenia wewnętrznego pokazuje "ON" przez 3 sekundy, gdy funkcja jest aktywna, "OF" przez 3 sekundy, gdy funkcja jest dezaktywowana). Funkcja może być aktywowana tylko w trybie chłodzenia i ogrzewania. Zmusza urządzenie do jak najszybszego osiągnięcia żądanej temperatury. 6. Tryb SWING (nie jest wyświetlany na wyświetlaczu pilota zdalnego sterowania, wyświetlacz urządzenia wewnętrznego pokazuje "ON" przez 3 sekundy, gdy funkcja jest aktywna, "OF" przez 3 sekundy, gdy funkcja jest dezaktywowana). Naciśnięcie przycisku "SWING" aktywuje automatyczny ruch klapy. Trzymaj wciśnięty przycisk „SWING” (część 9, rys. 1) SWING SWING (część 9 "fig. 1 -"), aby aktywować automatyczny ruch klapy. Naciśnij raz przycisk „SWING” SWING SWING (część 9 "fig. 1 -"), aby wyregulować położenie żaluzji o 6 °. 7. Tryb grzania 8 ° C (nie pokazany na wyświetlaczu pilota, wyświetlacz jednostki wewnętrznej pokazuje tekst „FP”) W trybie HEAT z nastawą temperatury na 16 ° C, naciśnij dwukrotnie przycisk „-” w ciągu jedną sekundę, aby włączyć tryb pracy ogrzewania 8 ° C. Nastawa temperatury jest ustawiona na 8 ° C, aby zapobiec szronieniu. 8. Zamek na klucz. Jednoczesne wciśnięcie przycisków „TURBO” (część 5 "fig. 1 -") i „SELF CLEAN” (część 6 "fig. 1 -") i przytrzy- manie przez jedną sekundę włącza / wyłącza blokadę klawiatury pilota. 9. Funkcja skrótu. Zapamiętuje aktualne ustawienia i umożliwia ich szybkie przywołanie. Naciśnij przycisk „SHORTCUT”(część 12 "fig. 1 -") na 2 sekundy, aby zapisać bieżące ustawienia. Naciśnij przycisk „SHORTCUT”(część 12 "fig. 1 -"), aby przywołać zapisane ustawienia.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

W razie pojawienia się nieprawidłowości w działaniu urządzenia na wyświetlaczu pojawi się kod informujący o numerze systemu, który spowodował błąd. Poniższa tabela pozwala prawidłowo zinterpretować kody błędów. Należy pamiętać, że niektóre kody błędów pojawiają się jedynie w przypadku pracy w układzie z modułem Mono-Split lub z modułem Multi-Split Tabella. 1 - Errori Kod błędu Rodzaj usterki Uwagi E0 / EH 00 Błąd parametru EEPROM jednostki wewnętrznej Alarm E1 / EL 01 Błąd komunikacji jednostki wewnętrznej / zewnętrznej Alarm E2 / EH 02 Błąd wykrywania sygnału przejścia przez zero (dla niektórych modeli) Alarm E3 / EH 03 Wentylator wewnętrzny działa poza normalnym zakresem Alarm E4 / EH 60 Wewnętrzny czujnik temperatury pomieszczenia T1 jest w obwodzie otwartym lub ma zwarcie Alarm E5 / EH 61 Czujnik temperatury cewki parownika T2 jest w obwodzie otwartym lub ma zwarcie Alarm E7 / EH 0b Błąd komunikacji wewnętrznej płytki drukowanej / płytki wyświetlacza Alarm EC / EL 0C Wykryto wyciek czynnika chłodniczego Alarm F0 / PC 08 Aktualne zabezpieczenie przed przeciążeniem Alarm F1 / EC 53 Zewnętrzny czujnik temperatury pomieszczenia T4 jest w obwodzie otwartym lub ma zwarcie Alarm F2 / EC 52 Czujnik temperatury cewki skraplacza T3 jest w obwodzie otwartym lub ma zwarcie Alarm F3 / EC 54 Czujnik temperatury tłoczenia sprężarki TP jest w obwodzie otwartym lub ma zwarcie Alarm F4 / EC 51 Błąd parametru EEPROM jednostki zewnętrznej Alarm F5 / EC 07 Wentylator zewnętrzny działa poza normalnym zakresem (w niektórych modelach) Alarm P0 / PC 00 Nieprawidłowe działanie IPM lub zabezpieczenie przed nadmiernym prądem IGBT Tymczasowa ochrona P1 / PC 01 Zabezpieczenie przed przepięciem lub zbyt niskim napięciem Tymczasowa ochrona P2 / PC 02 Zabezpieczenie modułu IPM przed wysoką temperaturą Tymczasowa ochrona P4 / PC 04 Błąd napędu sprężarki inwertera Tymczasowa ochrona Niektóre błędy pojawiają się na wyświetlaczu, lecz nie powodują wyłączenia urządzenia. W każdym przypadku należy poinformować o usterce serwis techniczny. Niektóre alarmy mogą być spowodowane nieprzeprowadzeniem czynności zwykłej konserwacji. Zaleca się wykonanie takich czynności przed skontaktowaniem się z serwisem technicznym. Uwaga dotycząca modułu MultiSplit W przypadku jednoczesnego żądania pracy różnych modułów wewnętrznych w niekompatybilnych trybach działania pojawia się symbol P5 informujący o niekompatybilności. System zasadniczo gwarantuje priorytet dla modułów ustawionych na ogrzewanie. Tabella. 2 - Tabela zgodnoăci

Ustawianie jednostki 2 (w aktywacji) Chłodzenie Ogrzewanie Osuszanie Wentylacja Ustawianie jednostki 1 (włączone) Chłodzenie Nie Tak (1) Nie Nie Ogrzewanie Tak (2) Nie Tak (2) Tak (2) Osuszanie Nie Tak (1) Nie Nie Wentylacja Nie Tak (1) Nie Nie (1): urządzenie 1 wyłącza się (2): urządzenie 2 nie włącza sięPL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Podczas działanie w trybie AUTO urządzenie automatycznie wybiera tryb HEAT, FAN, COOL w zależności od temperatury otoczenia. Włączenie trybu AUTO Najpierw wybrać na pilocie tryb AUTO za pomocą przycisku MODE. Następnie wybrać żądaną temperaturę nastawy. Tryb działania będzie zależeć od różnicy - dodatniej lub ujemnej - między temperaturą ustawioną a temperaturą otoczenia. Jeśli różnica ta nie pr- zekracza jednego stopnia, urządzenie będzie działać w trybie wentylacji. Uwagi dotyczące pracy w trybie AUTO 1. W trybie „AUTO” klimatyzator może automatycznie przechodzić między trybami ogrzewania, wentylacji i chłodzenia w zależności od odczytanej różnicy między efektywną temperaturą otoczenia a temperaturę ustawioną w pilocie.

2. W trybie „AUTO” nie można ustawić prędkości pracy wentylatora. Jest ona regulowana automatycznie.

3. Jeśli tryb „AUTO” nie gwarantuje żądanego poziomu komfortu, można ręcznie wybrać żądany tryb.

2.8 REGULACJA WYJŚCIA POWIETRZA

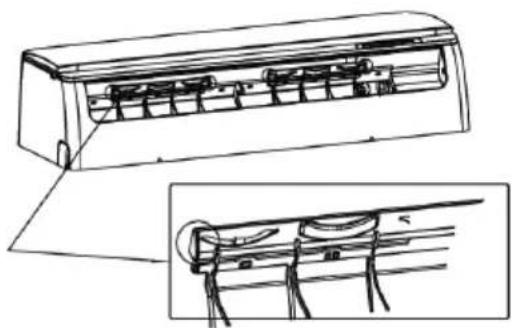

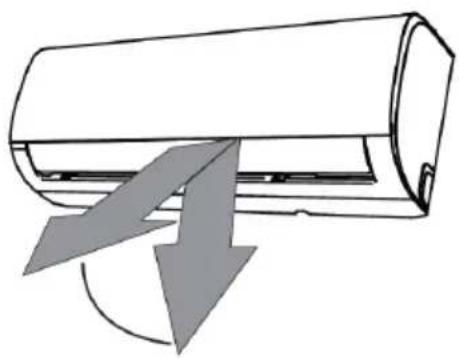

Można automatycznie ustawić kierunek przepływu powietrza w pionie. Regulacja przepływu powietrza w poziomie wymaga in- terwencji ręcznej. Regulacja pionowa Aby wyregulować kierunek pionowego przepływu powietrza ("fig. 7 -") wychodzącego z urządzenia wewnętrznego, należy nacisnąć przycisk "SWING" SWING SWING (part. 9 "fig. 1 -"). Przytrzymując “SWING” SWING SWING (part. 9 "fig. 1 -") przycisk przez 2 sekundy, deflektor nadal się porusza, mieszając powietrze w pomieszczeniu. Po naciśnięciu przycisku “SWING” SWING SWING (part. 9 "fig. 1 -") deflektor blokuje się i po każdym naciśnięciu przycisku “SWING” SWING SWING (part. 9 "fig. 1 -") kierunek przepływu powietrza zmienia się o kąt 6°. Uwaga: W trybie pracy "COOL" lub "DRY" nie zaleca się umieszczania przegrody w pozycji pionowej na podłodze zbyt długo, aby uniknąć gromadzenia się skroplin. W trybie pracy "CHŁODZENIE" lub "OGRZEWANIE" nie zaleca się umieszczania przegrody w pozycji pionowej na podłodze, ponieważ niski przepływ powietrza może obniżyć wydajność urządzenia. Nie zmieniaj ręcznie położenia przegrody. W takim przypadku należy wyłączyć i wyłączyć urządzenie na kilka sekund, aby zresetować położenie deflektora

fig. 7 - Regulacja pozioma Aby wyregulować w poziomie kierunek strumienia powietrza ("fig. 8 -") należy ręcznie ustawić dźwignie deflektora. fig. 8 -PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Naciśnij raz przycisk „TIMER”, a następnie przycisk „▲” lub „▼”, aby ustawić czas automatycznego uruchomienia urządzenia, lub naciśnij dwukrotnie przycisk „TIMER”, a następnie przycisk „▲” lub „▼” „Aby ustawić czas automatycznego wyłączania urządzenia. Ustawianie automatycznego czasu startu (TIMER ON)

• Naciśnij raz przycisk „TIMER”. Wyświetlacz LCD pilota pokazuje ikonę „TIMER ON” i wskazuje automatyczny czas włączenia zamiast temperatury. W tym momencie można ustawić nowy automatyczny czas startu.

• Naciśnij kilkakrotnie przycisk „▲” lub „▼”, aby ustawić żądany czas rozpoczęcia. Każde naciśnięcie przycisku powoduje wydłużenie godziny o 30 minut w zakresie od 0 do 10 godzin, natomiast w zakresie od 10 do 24 godzin o jedną godzinę.

• Po ustawieniu funkcji „TIMER” występuje trzysekundowe opóźnienie, zanim pilot wyśle sygnał do klimatyzatora. Następnie, po około 2 sekundach, ustawiona temperatura pojawia się ponownie na wyświetlaczu LCD pilota, a ikona „TIMER ON” (

pozostaje włączona. Ustawianie czasu automatycznego wyłączania (TIMER OFF)

• Naciśnij dwukrotnie przycisk „TIMER”. Na wyświetlaczu LCD pilota pojawia się ikona „TIMER OFF”, która zamiast temperatury wskazuje czas automatycznego włączenia. W tym momencie możesz ustawić nowy czas automatycznego wyłączania.

• Naciśnij kilkakrotnie przycisk „▲” lub „▼”, aby ustawić żądany czas wyłączenia. Każde naciśnięcie przycisku powoduje wydłużenie godziny o 30 minut w zakresie od 0 do 10 godzin, natomiast w zakresie od 10 do 24 godzin o jedną godzinę.

• Po ustawieniu funkcji „TIMER” występuje trzysekundowe opóźnienie, zanim pilot wyśle sygnał do klimatyzatora. Następnie, po kolejnych 2 sekundach, ustawiona temperatura pojawia się ponownie na wyświetlaczu LCD pilota, a ikona „TIMER OFF” (

pozostaje włączona. MO DE FAN ON /OFF fig. 9 - STRZEŻENIA

• Po wybraniu pracy z timerem pilot zdalnego sterowania automatycznie przesyła sygnał timera o określonej godzinie do jedno- stki wewnętrznej. Dlatego zaleca się przechowywanie pilota zdalnego sterowania w miejscu, w którym może on prawidłowo przesyłać sygnał do jednostki wewnętrznej.

• Rzeczywisty czas aktywacji, który można ustawić za pomocą funkcji timera zdalnego sterowania, jest ograniczony do półgodzinnych odstępów.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

"TIMER ON" (praca z automatycznym zapłonem) Funkcja „TIMER ON” jest przydatna, na przykład, gdy chcesz, aby urządzenie włączyło się automatycznie przed powrotem do domu. Klimatyzator uruchomi się automatycznie o ustalonej godzinie. Przykład: Włącz klimatyzator po 6 godzinach.

1. Naciśnij raz przycisk „TIMER”. Czas rozpoczęcia pracy,

sygnał „H” i ikona „TIMER ON” pojawią się w odpowiednim obszarze wyświetlacza.

2. Naciśnij przycisk „▲”, aby wyświetlić „6: 0H” na

3. Po 3 sekundach temperatura pojawi się ponownie w tym

samym obszarze wyświetlacza cyfrowego. Wskaźnik „TI

Stop Start 2 hours later after setting 5 hours later after setting Set fig. 10 - „TIMER OFF” (praca z automatycznym wyłączaniem) Funkcja „TIMER OFF” jest przydatna, na przykład, gdy chcesz, aby urządzenie wyłączało się automatycznie po pójściu spać. Działanie klimatyzatora zatrzyma się automatycznie o określonej godzinie. Przykład: Wyłączanie klimatyzatora po 10 godzinach.

1. Naciśnij dwukrotnie przycisk „TIMER”. Czas przerwy w

działaniu, sygnał „H” i ikona „TIMER OFF” pojawią się w odpowiednim obszarze wyświetlacza.

2. Naciśnij przycisk „▼”, aby wyświetlić „10H” na wyświetlaczu

3. Po 3 sekundach temperatura pojawi się ponownie w tym

samym obszarze wyświetlacza cyfrowego. Wskaźnik „TI- MER OFF” pozostaje zapalony, co oznacza, że funkcja została aktywowana. StartO6 hours laterSet Stop

COMBINED TIMER (Jednoczesne ustawianie włączników i wyłączników czasowych) „TIMER ON” → „TIMER OFF” (Off → Start → Stop operation) Funkcja ta przydaje się na przykład wtedy, gdy chcesz uruchomić klimatyzator rano przed wstaniem i wyłączyć go, gdy wychodzisz z domu. Przykład: Zaplanowane uruchomienie klimatyzatora po 2 godzinach i wyłączenie po 5 godzinach.

1. Naciśnij raz przycisk „TIMER”.

2. Naciśnij przycisk „▲”, aby wyświetlić 2,0H na wyświetlaczu

3. Po 3 sekundach temperatura pojawi się ponownie w tym

samym obszarze wyświetlacza cyfrowego.

4. Wskaźnik „TIMER ON” pozostanie zapalony, aby

potwierdzić, że funkcja została aktywowana.

5. Naciśnij dwukrotnie przycisk „TIMER”.

6. Naciśnij przycisk „▲”, aby wyświetlić 5,0H na wyświetlaczu

7. Po 3 sekundach temperatura pojawi się ponownie w tym

samym obszarze wyświetlacza cyfrowego.

8. Wskaźnik „TIMER OFF” pozostaje zapalony, co oznacza,

że funkcja została aktywowana UWAGA: Pierwsza uruchomiona funkcja timera („TIMER ON” lub „TIMER OFF”) jest pierwszą w kolejności po ustawionym czasie. StartO6 hours laterSet Stop

WSKAŹNIKI LED MODUŁU WEWNĘTRZNEGO Poniżej opisano znaczenie kodów wyświetlanych na wyświetlaczu urządzenia wewnętrznego ("fig. 7 -"),zamiast dwóch "88" poka- zanych na rysunku. fig. 13 -

1. WSKAZANIE TEMPERATURY

W normalnych warunkach pracy wyświetlacz pokazuje ustawioną temperaturę.

W przypadku wystąpienia błędu na wyświetlaczu pojawi się kod błędu zgodnie z tabelą "ERROR DISPLAY".

3. WSKAZANIE FUNKCJI ECHA

Gdy funkcja "ECO" jest aktywna, symbol "88" świeci stopniowo, pokazując cyklicznie komunikat "E- - C - - O", po którym następuje wskazanie ustawionej temperatury.

4. WSKAZANIE ZEGARA STERUJĄCEGO PRZY WŁĄCZANIU LUB FUNKCJI

Na wyświetlaczu przez 3 sekundy pojawia się napis "ON":

• aktywowany jest opóźniony wyłącznik czasowy zapłonu ("TIMER ON")

• aktywowana jest jedna z następujących funkcji: "SWING" lub "TURBO".

5. WSKAZANIE WYŁĄCZENIA WYŁĄCZNIKA CZASOWEGO LUB WYŁĄCZENIA FUNKCJI.

Na wyświetlaczu przez 3 sekundy pojawia się napis "OF":

• Opóźniony wyłącznik czasowy jest aktywowany ("TIMER OFF").

• jedna z następujących funkcji jest wyłączona: "SWING" lub "TURBO".

6. WSKAŹNIK AKTYWACJI ODSZRANIANIA

Na wyświetlaczu pojawia się napis "dF" (odszranianie), gdy urządzenie zewnętrzne wykonuje cykl odszraniania.

7. WSKAZANIE SAMOOCZYSZCZAJĄCEJ SIĘ AKTYWACJI

Na wyświetlaczu pojawia się napis "SC", gdy urządzenie wykonuje cykl suszenia baterii.

8. WSKAZANIE AKTYWACJI FUNKCJI PODGRZEWANIA WSTĘPNEGO

Wyświetlacz pokazuje "cF", gdy aktywna jest funkcja ogrzewania wstępnego, aby zapobiec przepływowi zimnego powietrza. Funkcja jest dostępna tylko w trybie ogrzewania.

9. WSKAZANIE AKTYWACJI WLAN

Na wyświetlaczu pojawia się symbol przedstawiony na "fig. 7 -", szczegół 1, gdy urządzenie jest regularnie podłączone do sieci bezprzewodowej w celu zdalnego sterowania.

10. WSKAZANIE WYCIEKU CZYNNIKA CHŁODNICZEGO

W trybie pracy "COOL" na wyświetlaczu pojawia się napis "EC" w przypadku wykrycia wycieku czynnika chłodniczego.

11. WSKAZANIE WŁĄCZENIA TRYBU PRZECIWZAMROŻENIOWEGO.

Na wyświetlaczu pojawia się napis "FP" (ochrona przed zamarzaniem), gdy aktywowana jest funkcja przeciwzamrożeniowa, która umożliwia ustawienie temperatury bezpieczeństwa na poziomie 8°C w pomieszczeniu. Funkcja jest dostępna tylko w trybie ogrze- wania.

12. WSKAZANIE CZYSZCZENIA LUB WYMIANY FILTRÓW

Po 240 godzinach pracy na wyświetlaczu przez 15 sekund pojawia się napis "CL", przypominający o konieczności czyszczenia filtrów powietrza, po czym ostrzeżenie znika. Po 2880 godzinach pracy na wyświetlaczu przez 15 sekund pojawia się napis "nF" jako przypomnienie o konieczności wymiany filtrów powietrza, po czym ostrzeżenie znika. Aby zresetować przypomnienie, należy czterokrotnie nacisnąć przycisk "LED" lub trzykrotnie nacisnąć przycisk alarmowy. Jeśli przypomnienie nie zostanie zresetowane, pojawi się ono ponownie w sposób opisany powyżej, gdy urządzenie zostanie ponownie włączone.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Umożliwia obsługę awaryjną w przypadku uszkodzenia lub utraty pilota zdalnego sterowania. W przypadku tych modeli przycisk włączania/wyłączania awaryjnego znajduje się w prawym górnym rogu pod panelem przednim ("fig. 8 -"). Aby używać urządzenia w trybie ręcznym:

1. Otwórz panel przedni urządzenia i zlokalizuj przycisk alar-

2. Wcisnąć raz przycisk alarmowy, aby włączyć tryb pracy

"AUTO"; wartość zadana jest automatycznie ustawiana na 24°C.

3. Wcisnąć przycisk alarmowy po raz drugi, aby włączyć tryb

pracy "COOL". Na wyświetlaczu urządzenia pojawia się "FC" (chłodzenie wymuszone).

4. Naciśnij przycisk alarmowy po raz trzeci, aby wyłączyć

5. Zamknąć panel przedni

Urządzenie jest zaprogramowane do automatycznego ponownego włączenia się w przypadku przerwy w zasilaniu elektrycznym.

2.13 FUNKCJA PAMIĘCI POZYCJI DEFLEKTORA PAMIĘCI POZYCJI

Gdy urządzenie jest włączone, deflektor będzie skierowany w tym samym kierunku, w którym był ostatnio używany.

2.14 WYŁĄCZENIE I PRZECHOWYWANIE

Aby wyłączyć klimatyzator, wystarczy nacisnąć przycisk „ON/OFF" (Wł./Wył.) na pilocie. Po włączeniu lub po wyłączeniu i ponownym włączeniu sprężarka klimatyzatora nie rozpoczyna pracy natychmiast, lecz dopiero po trzech minutach. Ma to na celu ochronę sy- stemu. Na koniec sezonu, przed wyłączeniem urządzenia na dłuższy czas zaleca się włączyć je do pracy na 2 lub 3 godziny w trybie chłodzenia z temperaturą ustawioną na 30 °C. Następnie odłączyć zasilanie, oczyścić filtry i wyjąć baterie z pilota.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

W celu zapewnienia prawidłowe funkcjonowanie urządzenia należy okresowo czyścić filtr powietrza. W tym celu należy postępować zgodnie z poniższymi zaleceniami :

1. Odłączyć wtyczkę zasilania od gniazdka ściennego.

2. Podnieś panel przedni.

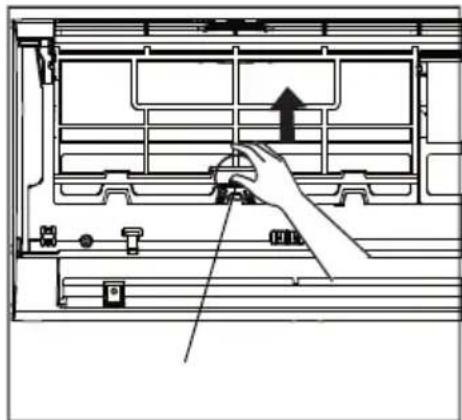

3. Wyjmij filtry, przesuwając środkowe zatrzaski w górę, aż

zostaną one zwolnione z uchwytu i pociągnij je w dół ("fig. 15 -" e "fig. 16 -").

4. Wyjąć filtr oczyszczający powietrze znajdujący się z tyłu

filtra głównego ("fig. 17 -") i wyczyścić go odkurzaczem.

5. Filtry główne należy myć wodą lub odkurzyć "fig.

18 -". Pozostawić filtry do całkowitego wyschnięcia, unikając ekspozycji na bezpośrednie działanie promieni słonecznych.

6. Ponowny montaż w pozycji wyjściowej.

7. Zamknąć panel przedni urządzenia i podłączyć wtyczkę do

gniazdka elektrycznego. Uwaga: czynność ta powinna być wykonywana przynajmniej raz w miesiącu (częstotliwość czynności czyszczenia różni się w zależności od charakterystyki oraz pyłu w pomieszczeniu, które ma być klimatyzowane). fig. 15 - fig. 16 - fig. 17 - fig. 18 -

2.16 CZYSZCZENIE MODUŁU WEWNĘTRZNEGO

W celu wyczyszczenia modułu wewnętrznego należy postępować zgodnie z poniższymi zaleceniami

1. Wymyć wilgotną szmatką.

2. Nie czyścić bezpośrednim strumieniem wody, aby nie uszkodzić komponentów elektrycznych.

3. Nie czyścić alkoholem ani innymi substancjami korozyjnymi.

2.17 CZYSZCZENIE MODUŁU ZEWNĘTRZNEGO

• Czyszczenie modułu zewnętrznego powinno być wykonywane okresowo oraz zawsze na początku sezonu pracy klimatyzatora.

• Oczyścić kratki wlotu i wylotu powietrza. Usunąć ewentualne ciała blokujące swobodny obieg powietrza. Uważać, aby nie złożyć skrzydełek agregatu skraplającego. Uwaga: Podczas czyszczenia kratki tylnej zwrócić uwagę, aby nie uszkodzić łopatek agregatu skraplającego.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Maszyna została zaprojektowana w taki sposób, aby zmniejszyć do minimum ryzyko dla osób i otoczenia, w którym jest ona zainsta- lowana. Jednak w celu wyeliminowania ryzyka szczątkowego, należy jak najlepiej poznać urządzenie, aby nie dopuścić do wypadków, które mogłyby spowodować obrażenia i/lub uszkodzenie mienia. Dodatkowe informacje dotyczące właściwości płynu chłodzącego znaleźć można w kartach bezpieczeństwa materiałowego dostępnych u producentów chłodziw.

4. SERWIS I CZĘŚCI ZAMIENNE

Jeżeli nie wiedzą Państwo, gdzie znajduje się najbliższy autoryzowany serwis, mogą Państwo uzyskać takie informacje od sprze- dawcy lub znaleźć je w książce telefonicznej w rubryce „Klimatyzacja” lub „Kotły gazowe”.

Poniżej podajemy schemat wyjaśniający niektóre rodzaje usterek, które elektronika może wyłapać elektronika i o których może poinformować użytkownika. Problem Przyczyna Rozwiązanie Urządzenie nie uruchamia się po naciśnięciu przycisku ON / OFF na pilocie Brak energii elektrycznej Sprawdź, czy przewód zasilający jest prawidłowo podłączony do gniazdka siecio- wego. Sprawdź, czy w gniazdku jest napięcie. Jeśli usterka nadal występuje, wezwać serwis. Urządzenie posiada funkcje ochrony przed przeciążeniem. Urządzenie można przywrócić 3 minuty po wyłączeniu. Poczekaj 3 minuty, a następnie uruchom ponownie urządzenie. Jednostka wewnętrzna działa prawidłowo, a jednostka zewnętrzna wyłącza się. Jednostka zewnętrzna nie jest zasilana Zadzwoń do serwisu pomocy. Urządzenie działa, ale nie chłodzi. W urządzeniu brakuje czynnika chłodniczego. Potencjalna awaria elektrozaworu Zadzwoń do serwisu pomocy. Sprężarka działa przez krótki czas i za- trzymuje się na kilka minut. Jednostka częściowo nie ma ładunku chłodniczego. Wymiennik ciepła jednostki zewnętrznej jest brudny. Zadzwoń do serwisu pomocy. Wyczyść wymiennik zgodnie z opisem w rozdziale „Czyszczenie jednostki zewnętrznej” w tym podręczniku.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Aby uniknąć obrażeń operatora i uszkodzenia maszyny, należy bezwzględnie przestrzegać poniższych zaleceń.

• Urządzenie należy zainstalować zgodnie z obowiązującymi normami krajowymi

• Niniejsza instrukcja instalacji, instrukcja obsługi oraz schematy elektryczne stanowią integralną część urządzenia. Wszystkie te dokumenty należy przechowywać z należytą starannością w miejscu dostępnym dla operatorów, aby w razie potrzeby mogli z nich skorzystać.

• Nieprzestrzeganie zaleceń opisanych w niniejszej instrukcji i nieprawidłowa instalacja klimatyzatora mogą stanowić podstawę do unieważnienia gwarancji. Producent nie będzie ponosić żadnej odpowiedzialności za ewentualne szkody bezpośrednie lub pośrednie wynikające z błędnej instalacji.

• Instalację należy przeprowadzać w otoczeniu czystym i wolnym od przeszkód.

• Należy bezwzględnie unikać kontaktu z ruchomymi częściami urządzenia i nie przebywać pomiędzy nimi, jak również nie wkładać między nie żadnych części ciała lub przedmiotów.

• Przed uruchomieniem klimatyzatora sprawdzić, czy poszczególne części i cała instalacja są sprawne i bezpieczne.

• Pamiętać o regularnym przeprowadzaniu konserwacji zwykłej.

• W razie konieczności wymiany zawsze stosować oryginalne części zamienne. Niestosowanie się do tego zalecenia oznacza utratę gwarancji.

• Nie zdejmować i nie naruszać urządzeń ochronnych.

• Przed przystąpieniem do jakichkolwiek czynności w obrębie urządzenia należy je odłączyć od zasilania elektrycznego.

• Należy unikać opierania jakichkolwiek przedmiotów o górną część urządzenia.

• Nie wkładać i nie wrzucać żadnych przedmiotów przez kratki ochronne wentylatorów.

• Powierzchnia nagrzewnicy jest ostro zakończona i można się o nią skaleczyć. Nie dotykać jej bez zabezpieczeń.

• Przeczytać uważnie etykiety umieszczone na urządzeniu, w żadnym wypadku ich nie zakrywać i wymienić w razie uszkodzenia.

• Nie używać urządzenia w przestrzeniach zagrożonych wybuchem.

• Przewód zasilania powinien posiadać uziemienie zgodne z obowiązującymi normami.

• W razie zauważenia uszkodzenia przewodu zasilania należy natychmiast wyłączyć urządzenie (jeżeli pracuje) i zlecić wymianę przewodu kompetentnemu serwisantowi.

• Temperatura przechowywania powinna się mieścić w przedziale od -25°C do 55°C.

• W razie pożaru używać gaśnicy proszkowej. Nie gasić wodą.

• W razie zauważenia nieprawidłowości w działaniu urządzenia należy się upewnić, że nie są one spowodowane brakiem kon- serwacji zwykłej. W przeciwnym razie należy wezwać serwisanta.

• Wszystkie czynności konserwacji nadzwyczajnej powinny być wykonywane przez odpowiednio wykwalifikowany i upoważniony personel.

• W przypadku złomowania należy zutylizować urządzenie w wyznaczonym punkcie zbiórki odpadów zgodnie z obowiązującymi przepisami, aby umożliwić ponowne wykorzystanie surowców lub prawidłową utylizację substancji niebezpiecznych.

• Nie myć urządzenia, kierując na niego bezpośredni strumień wody lub strumień pod ciśnieniem; do mycia nie należy używać substancji o działaniu korozyjnym. Producent i sieć jego autoryzowanych serwisów pozostają do Państwa dyspozycji w zakresie sprawnej i kompetentnej po- mocy technicznej i chętnie udzielą Państwu porad w zakresie zoptymalizowania działania i wydajności urządzenia.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

DLA KLIMATYZATORÓW TYPU SPLIT

Gwarancja wynosi 2 lata, z wyjątkiem elementów podlegających normalnemu zużyciu eksploatacyjnemu (akumulatory, filtry, bezpieczniki itp.), na które nie udzielono gwarancji. Gwarancja biegnie od daty uruchomienia, ale nie później niż 2 miesiące po zakupie. Jeżeli uruchomienie nastąpi po 2 miesiącach od zakupu, okres gwarancji rozpoczyna się od daty wystawienia faktury. GWARANCJA JEST WAŻNA TYLKO Z FAKTURĄ ZAKUPU.KTÓRA MUSI BYĆ PRZEDSTAWIONA NA ŻĄDANIE SERWISUW CAŁYM OKRESIE GWARANCJI.UWAGA! BRAK CERTYFIKATU GWARANCYJNEGO STANOWI UTRATĘ GWARANCJI.WARUNKI GWARANCJIBeneficjent wraz ze sprzedawcą jest zobowiązany do sprawdzenia w momencie zakupu, czy opakowanie zawiera wszystkie elementy.1.Produkt został dostarczony do kupującego wraz z:• oryginalny dowód zakupu• dokumentacja techniczna• certyfikat gwarancji wypełniony i podpisany przez dystrybutora.

2. FERROLI nie ponosi odpowiedzialności za niewłaściwy wybór sprzętu. Klimatyzator jest przeznaczony wyłącznie do użytku

domowego (mieszkalnego, biurowego, handlowego), a nie przemysłowego (chłodnie serwerowni, laboratoriów lub kuchni, czy pomieszczeń komercyjnych przy dużym natężeniu ruchu i dużych lub częstych otwarciach wyjść, przestrzeni z silnymi źródłami ciepła).

3. Dokumentacja techniczna, karta gwarancyjna; na fakturze zakupu będzie przechowywana w miejscu instalacji urządzenia.

4. Średnia żywotność sprzętu wynosi 10 lat

5. Niniejszy CERTYFIKAT GWARANCYJNY potwierdza jakość produktów FERROLI, ograniczając się tylko do wad

materiałowych lub wykonawczych ze strony producenta, decydując się tym samym na naprawę lub dostarczenie bezpłatnie części, które mają wady lub wady produkcyjne, odpowiednio bezpłatna wymiana produktu , chyba że żądanie to jest niemożliwe lub nieproporcjonalne. Wydajność we wspomnianym okresie jest gwarantowana, w warunkach montażu i pracy w normalnych warunkach, zgodnie z przepisami, zaleceniami technicznymi; Wszelkie niedogodności wynikające z ich nieprzestrzegania należą do wyłącznej odpowiedzialności użytkownika. 6. W sprawie interwencji serwisowych należy skontaktować się z firmą, która zainstalowała sprzęt lub z autoryzowanym centrum serwisowym FERROLI Poland. Adresy dostępne na stronie www.ferroli.com.pl.

7. W przypadku stwierdzenia wady wynikającej z nieprawidłowej obsługi lub konserwacji sprzętu, beneficjent ponosi pełną

odpowiedzialność finansową zarówno za wymienione części, jak i naprawy oraz koszty związane z dojazdem. 8.Urządzenia klimatyzacyjne nie mogą być pojedynczym źródłem ogrzewania przestrzeni ze względu na ograniczenia termiczne temperatur zewnętrznych / wewnętrznych. 9.Aby móc skorzystać z zalet oferowanych przez gwarancję, w tym okresie w przypadku każdej interwencji należy dzwonić wyłącznie do firm serwisowych autoryzowanych przez FERROLI Poland, w przeciwnym razie produkt straci gwarancję. FERROLI Poland, za pośrednictwem autoryzowanych jednostek serwisowych, zapewnia wykonanie czynności serwisowych zarówno w okresie gwarancyjnym, jak i po okresie gwarancji. Gwarancja udzielana jest na warunkach zgodności z wymogami niniejszego CERTYFIKATU GWARANCYJNEGO i dołączonej dokumentacji technicznej, zaleceń zgodnych z obowiązującymi przepisami.

10. Instalacja urządzenia klimatyzacyjnego zostanie wykonana wyłącznie przez wyspecjalizowaną firmę . W przeciwnym razie

gwarancja przepada.PL Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

OGRANICZENIA GWARANCJI GWARANCJA wygasa w sytuacji: a. niewłaściwy transport, przeładunek lub przechowywanie, nierówności, zarysowania, b. nieprawidłowa instalacja lub uruchomienie, wykonane przez nieupoważniony personel, niezgodne z przepisami i zaleceniami; c. wykorzystanie sprzętu do celów innych niż te, do których było przeznaczone; d. używanie sprzętu bez obowiązkowych filtrów powietrza, stosowanie niezgodnych filtrów lub ich okresowych zanieczyszczeń; e. awarie urządzenia klimatyzacyjnego spowodowane stratami gazu w wyniku niewłaściwego podłączenia obwodów, awaria w rurach i jednostce wewnętrznej przed otwarciem zaworów jednostki zewnętrznej ; f. wahania napięcia zasilania elektrycznego inne niż 230 V prądu przemiennego o więcej niż ± 10%; g. podłączenie do instalacji elektrycznych bez uziemienia lub o rezystancji większej niż 4 Ohm h. instalacja i eksploatacja sprzętu w temperaturach poniżej 10 ° C.

i. niedowymiarowanie prowadzące do złych warunków pracy;

j. uszkodzenie sprzętu w wyniku pożarów lub klęsk żywiołowych (powodzie, wyładowania atmosferyczne itp.) k. istnienie ciał obcych w sprzęcie l. użycie części lub podzespołów nieoryginalnych lub nie dostarczone przez FERROLI Poland

STRZEŻENIE ! Zatkanie kurzem lub innymi zanieczyszczeniami jednostki zewnętrznej może spowodować awarię sprężarki która nie jest objęta gwarancją. Zaleca się zawarcie umowy serwisowej z wyspecjalizowaną firmą. Z zakresu gwarancji wykluczone są : a. czyszczenie filtrów, rury kondensacyjnej i wymienników ciepła (skraplacz, parownik) b. brakujące lub zużyte baterie elektryczne c. czyszczenie rury odprowadzającej kondensat w przypadku jej zatkania d. wybór nieodpowiedniego systemu pracy e. prace konserwacyjne urządzeń.

JEDNOSTKA SPRZEDAJĄCA
