MANUAL DE UTILIZARE Diamant Plus S FERROLI

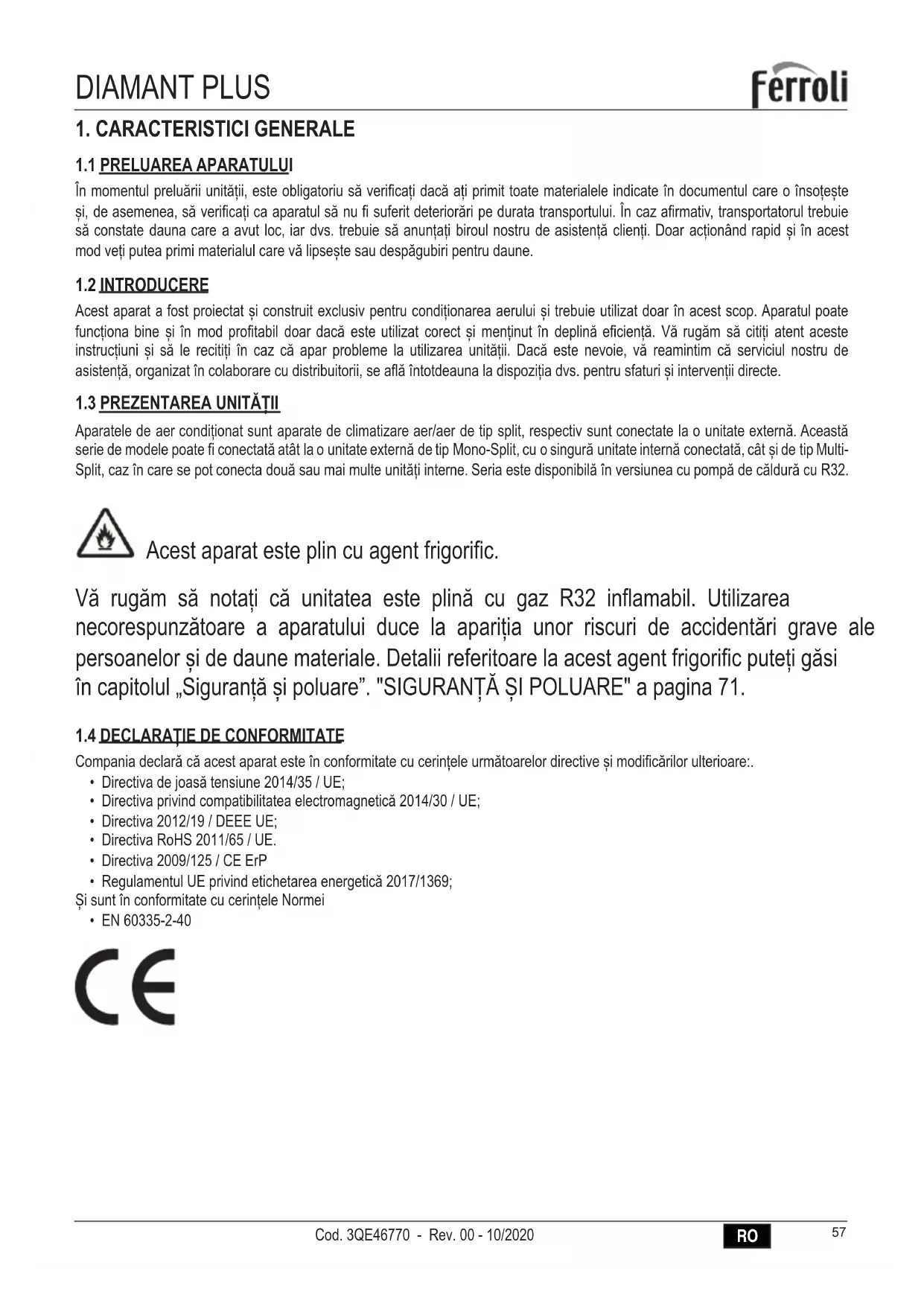

În momentul preluării unității, este obligatoriu să verificați dacă ați primit toate materialele indicate în documentul care o însoțește și, de asemenea, să verificați ca aparatul să nu fi suferit deteriorări pe durata transportului. În caz afirmativ, transportatorul trebuie să constate dauna care a avut loc, iar dvs. trebuie să anunțați biroul nostru de asistență clienți. Doar acționând rapid și în acest mod veți putea primi materialul care vă lipsește sau despăgubiri pentru daune.

Acest aparat a fost proiectat și construit exclusiv pentru condiționarea aerului și trebuie utilizat doar în acest scop. Aparatul poate funcționa bine și în mod profitabil doar dacă este utilizat corect și menținut în deplină eficiență. Vă rugăm să citiți atent aceste instrucțiuni și să le recitiți în caz că apar probleme la utilizarea unității. Dacă este nevoie, vă reamintim că serviciul nostru de asistență, organizat în colaborare cu distribuitorii, se află întotdeauna la dispoziția dvs. pentru sfaturi și intervenții directe.

1.3 PREZENTAREA UNITĂȚII

Aparatele de aer condiționat sunt aparate de climatizare aer/aer de tip split, respectiv sunt conectate la o unitate externă. Această serie de modele poate fi conectată atât la o unitate externă de tip Mono-Split, cu o singură unitate internă conectată, cât și de tip Multi- Split, caz în care se pot conecta două sau mai multe unități interne. Seria este disponibilă în versiunea cu pompă de căldură cu R32. Acest aparat este plin cu agent frigorific. Vă rugăm să notați că unitatea este plină cu gaz R32 inflamabil. Utilizarea necorespunzătoare a aparatului duce la apariția unor riscuri de accidentări grave ale persoanelor și de daune materiale. Detalii referitoare la acest agent frigorific puteți găsi în capitolul „Siguranță și poluare”. "SIGURANȚĂ ȘI POLUARE" a pagina 71.

1.4 DECLARAȚIE DE CONFORMITATE

Compania declară că acest aparat este în conformitate cu cerințele următoarelor directive și modificărilor ulterioare:.• Directiva de joasă tensiune 2014/35 / UE;• Directiva privind compatibilitatea electromagnetică 2014/30 / UE;• Directiva 2012/19 / DEEE UE;• Directiva RoHS 2011/65 / UE.• Directiva 2009/125 / CE ErP• Regulamentul UE privind etichetarea energetică 2017/1369;Și sunt în conformitate cu cerințele Normei• EN 60335-2-40RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

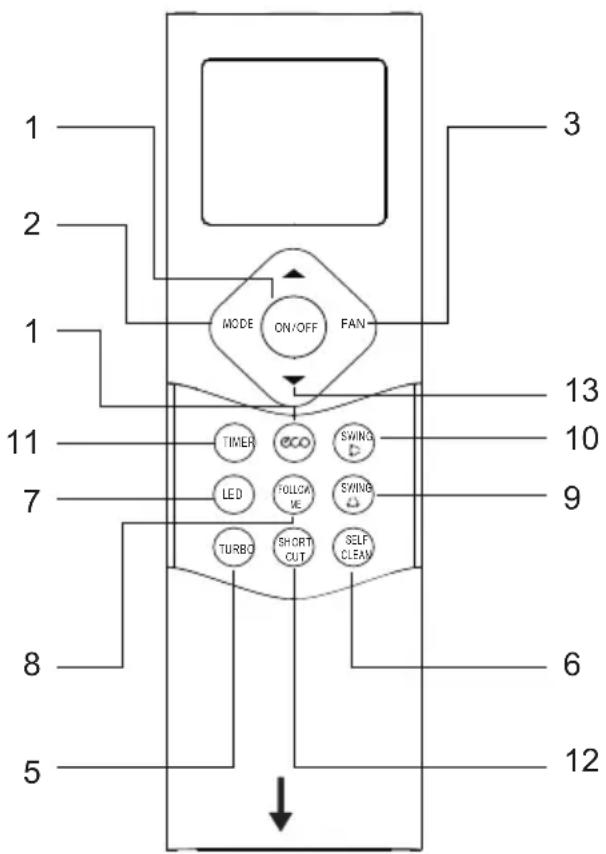

Telecomanda ("fig. 1 -") este compusă dintr-o serie de taste și de un ecran care afișează toate funcțiile active și diferiții parametri necesari utilizatorului și instalatorului pentru utilizarea corectă a unității. Descrierea tastelor

1. Tasta „ON/OFF” permite pornirea și stingerea aparatului de

2. Tasta „MOD” permite selectarea modului de funcționare.

AUTO - COOL- DRY – HEAT- FAN.

• „AUTO”: selectează automat modul de funcționare optim în funcție de temperatura ambientală inițială (mod auto- mat).

• „COOL” (RĂCIRE): unitatea se activează atunci când temperatura setată este mai mică decât temperatura ambientală.

• „DRY” (DEZUMIDIFICARE) pentru dezumidificare.

• „HEAT” (ÎNCĂLZIRE): unitatea se activează atunci când temperatura setată este mai mare decât temperatura ambientală.

• „FAN” (VENTILAȚIE): unitatea activează doar ventilatorul, pentru circularea aerului.

3. Tasta „FAN” permite selectarea vitezei ventilației: automată

- scăzută - medie - ridicată.

4. Tasta de noapte „SLEEP” este utilizată pentru setarea/anu

larea modului Sleep, indiferent de modul în care funcționează aparatul.

5. Tasta „ECO”. Activează modul „economisire de energie”.

6. Tasta „TURBO” activează/dezactivează modul de răcire și

de încălzire rapidă.

7. Tasta „SELF CLEAN” (AUTOCURĂȚARE) permite activarea

sau dezactivarea funcției de autocurățare pentru uscarea ba- teriei interne, pentru a se evita formarea de mirosuri neplăcute.

8. Tasta „LED” activează sau dezactivează ecranul unității.

9. Tasta „FOLLOW ME” (URMEAZĂ-MĂ) permite activarea

sau dezactivarea citirii locale a temperaturii de la telecomandă. Această temperatură este luată ca referință pentru comanda aparatului.

SWING SWING pentru a activa / dezactiva mișcarea automată a deflectorului de aer pentru a direcționa fluxul de aer.

11. Tastele „TIMER”. Activează funcția TIMER pentru activarea

întârziată și oprirea întârziată a unității.

12. Tastele „SHORTCUT”. Memorează setările actuale și permite să

13. Tasta „TEMP” pentru a seta „TEMPERATURA”: (▲)

setează creșterea, (▼) setează scăderea acesteia. Dacă este activă funcția TIMER, permite setarea orarului de pornire și de oprire dorit.

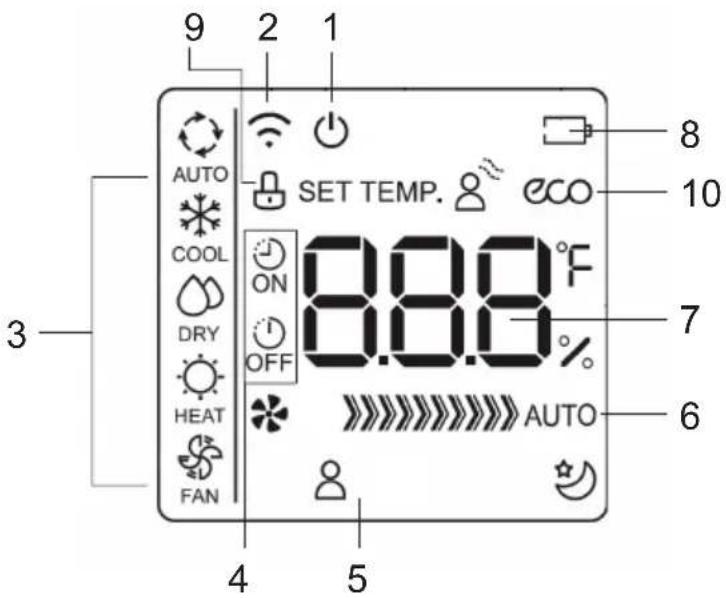

Descrierea ecranului ("fig. 2 -")

1. Pictograma de pornire/oprire este afișată prin apăsarea tastei „ON/OFF”. La o nouă apăsare, pictograma dispare.

2. Indicator de transmisie. Indicatorul de transmisie se aprinde atunci când telecomanda transmite semnalul unității interne.

3. Afișare mod Zonă a ecranului în care este indicat modul de funcționare curent: auto (

• "TIMER ON” - Este afișată atunci când este setat temporizatorul pentru pornire.

• "TIMER OFF” - Este afișată atunci când este setat temporizatorul pentru oprire.

5. Afișare pictograme:

• Pictograma FOLLOW ME. Este afișat atunci când funcția „FOLLOW ME” este activată.

• Pictograma CLEAN. Se afișează când funcția „CLEAN” este activă.

• Pictograma SLEEP Este afișat atunci când modul de operare „SLEEP” este activat. 6. Afișare viteză ventilator Zonă a ecranului în care este afișată viteza setată pentru ventilator: Viteza ventilatorului poate fi mare (

). Viteza ventilatorului este obligată să „AUTO” atunci când modul de operare este „AUTO” sau „DRY”. Viteza ventilatorului trece pe „AUTO” atunci când modul de funcționare este „AUTO” sau „DRY”. 7. Afișare temperatură/TIMER Zonă în care este indicată setarea temperaturii (17°C~30°C, creșteri de 1 ° C). Dacă modul „FOL

LOW ME” este activat, după câteva secunde este indicată temperatura detectată de telecomandă și pictograma „Set Temp” dispare. Prin setarea modului „FAN”, temperatura nu este afișată. Activând funcțiile „TIMER”, cronometrul setat în locul tempe

raturii este afișat timp de câteva secunde.

8. Pictograma bateriei. Afișat atunci când nivelul bateriei telecomenzii este scăzut.

9. Pictogramă TASTATURĂ BLOCATĂ. Afișat când tastatura telecomenzii este blocată.

10. Pictograma ECO Este afișat atunci când este activat modul „economisire de energie”RO

Pentru corecta utilizare a telecomenzii, rețineți următoarele:

1. Scoateți bateria dacă nu utilizați telecomanda o perioadă mai lungă de timp.

2. În timpul utilizării, direcționați telecomanda spre receptorul de semnal al unității interne.

3. Semnalul telecomenzii este receptat până la o distanță de 8 metri.

4. Semnalul emis nu trebuie să fie blocat de obiecte.

5. Manevrați telecomanda cu atenție.

6. Semnalul emis poate fi bruiat de o lampă cu aprindere rapidă, de o lampă fluorescentă de tip cu invertor sau de un telefon portabil. 7. Nu lăsați telecomanda expusă direct la razele soarelui sau în apropierea unei sobe sau a unei alte surse de căldură pentru o perioadă lungă. Notă: Bateriile de la punctul 1 trebuie păstrate într-un loc sigur; nu le lăsați la îndemâna copiilor.

2.2 ÎNLOCUIREA BATERIILOR

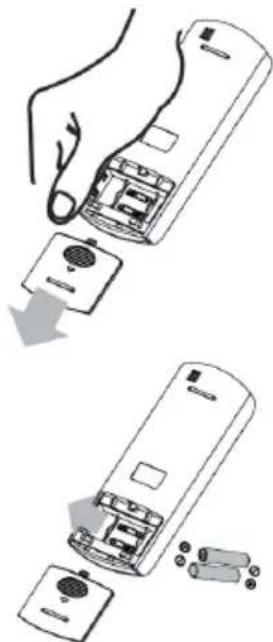

În cazul introducerii/înlocuirii bateriilor, procedați după cum urmează "fig. 3 -":

2. Scoateți bateriile epuizate și introduceți unele noi (2),

asigurându-vă că respectați schema din interiorul carcasei

3. Puneți capacul la loc

N.B.: Scoateți bateriile din telecomandă atunci când aparatul de aer condiționat nu este utilizat o perioadă mai lungă, și nu le lăsațila îndemâna copiilor. Pentru protejarea mediului înconjurător și a siguranței persoanelor, bateriile înlocuite trebuie eliminate în recipientele speciale. fig. 3 -

2.3 PORNIREA APARATULUI

Pentru a porni aparatul, apăsați butonul ON/OFF ("fig. 4 -"). Rețineți că ecranul cu cristale lichide indică întotdeauna ul- timul mod de funcționare și funcțiile utilizate anterior. Urmați instrucțiunile dacă doriți să modificați modul de funcționare al sistemului. fig. 4 -RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Apăsați tasta „MODE” "fig. 5 -" și alegeți modul de funcționare dorit dintre următoarele: AUTO - RĂCIRE - DEUMIDIFICARE - ÎNCĂLZIRE - FAN. MO DE FAN ON /OFF fig. 5 - 1. AUTO Funcționare automată: această funcție este selectată prin apăsarea tastei MODE până la afișarea pe ecran a simbolului aferent. Aparatul setează automat modul de funcționare (AUTO - RĂCIRE - DEZUMIDIFICARE - ÎNCĂLZIRE - FAN) în funcție de temperatura ambientală și de temperatura selectată. Intervalul de temperatură selectabil este între 17 și 30°C, cu intervale de 1°C 2. RĂCIRE Funcționare pentru răcire: această funcție este selectată prin apăsarea tastei MODE până la afișarea pe ecran a sim

bolului aferent. Unitatea începe să răcească și aduce rapid temperatura la valoarea dorită. Intervalul de temperatură selectabil este între 17 și 30°C, cu intervale de 1°C. În acest mod de operare este posibil să selectați viteza ventilatorului (mare - mediu - scăzut - auto) cu ajutorul butonului FAN.

3. DEZUMIDIFICARE Funcționare pentru dezumidificare: această funcție este selectată prin apăsarea tastei MODE până la

afișarea pe ecran a simbolului aferent. Unitatea începe să răcească și aduce rapid temperatura la valoarea dorită (viteza ventila

torului nu poate fi modificată). Intervalul de temperatură selectabil este între 17 și 30°C, cu intervale de 1°C 4. ÎNCĂLZIRE Funcționare pentru încălzire: această funcție este selectată prin apăsarea tastei MODE până la afișarea pe ecran a simbolului aferent. Unitatea începe să încălzească și aduce rapid temperatura la valoarea dorită. Intervalul de temperatură selectabil este între 17 și 30°C, cu intervale de 1°C. În acest mod de operare este posibil să selectați viteza ventilatorului (mare - mediu - scăzut - auto) cu ajutorul butonului FAN. 5. FAN Funcționare pentru ventilație: această funcție este selectată prin apăsarea tastei MODE până la afișarea pe ecran a simbolului aferent. La funcționarea doar pentru ventilație nu este posibilă setarea unei valori de referință.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Unele dintre modurile selectate sunt indicate pe ecran, în timp ce altele sunt doar receptate de unitate, fără nicio indicație.

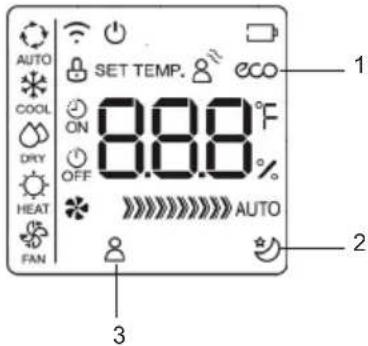

fig. 6 - 1. Funcționare „ECO” (partea 1 - "fig. 6 -") (afișarea unității interioare arată cuvântul "E - C - O" cu literele care apar una după alta, urmate de indicarea temperaturii setate). Funcția de „economisire a energiei” poate fi activată doar în modul COOL prin apăsarea tastei „ECO”. Dacă punctul de reglare a temperaturii este mai mic de 24 ° C, prin activarea modului „ECO”, temperatura setată se modifică automat la 24 ° C, iar viteza ventilatorului este setată pe „Auto” pentru a economisi energie. Dacă punctul de reglare a temperaturii este mai mare de 24 ° C, prin activarea modului „ECO”, punctul de reglare a temperaturii nu este modificat și viteza ventilatorului este setată pe „Auto”. Pentru a ieși din modul de funcționare „ECO”, apăsați tasta „ECO” sau selectați un alt mod de operare sau coborâți punctul setat de temperatură până la o valoare mai mică de 24 ° C. 2. Funcționare SLEEP (part.2 - "fig. 6 -"). Păstrează butonul "ECO" în 2 secunde pentru activarea modului "SLEEP", arătat de simbolul aferent de pe ecran. Temperatura de referință crește (funcționare în răcire „COOL”) sau scade (funcționare în încălzire „HEAT”) cu 1°C la intervale prestabilite, pentru un maximum de 2 °C. Funcția SLEEP se încheie automat după 8 ore și unitatea continuă să funcționeze menținând ultimul punct stabilit. Funcția nu este disponibilă în modurile de operare „FAN” (ventilație) și „DRY” (dezumidificare) 3. Funcționare „FOLLOW ME” (part.3 - "fig. 6 -"). Activabilă în funcționarea HEAT - AUTO - COOL. Telecomanda trimite automat la fiecare 3 minute semnalul temperaturii locale citită de aceasta către aparatul de aer condiționat. Această temperatură este luată ca referință pentru comanda aparatului. Trebuie ca telecomanda și unitatea să poată transmite și primi semnalul de la una la cealaltă. Dacă aparatul nu primește semnalul de la telecomandă timp de 7 minute, nu va mai lua în considerare această valoare și va reveni la utilizarea valorii citite de sonda aparatului. 4. Funcționare SELF CLEAN (nu este afișată pe ecranul telecomenzii,pe afișajul unității interioare apare scrierea „SC”). La stinge- rea unității după funcționarea în RĂCIRE sau DEZUMIDIFICARE se activează succesiv modul VENTILAȚIE ZIONE-ÎNCĂLZIRE- VENTILAȚIE, pentru a evita ca eventualul condens rezidual să formeze mucegai și mirosuri neplăcute. La sfârșitul ciclului unitatea se oprește automat. Dacă se apasă tasta „SELF CLEAN” în timpul ciclului de curățare, aceasta oprește ciclul și oprește unitatea. 5. Funcționare TURBO (nu este afișată pe ecranul telecomenzii, pe afișajul unității interioare este afișat cuvântul „ON” timp de 3 secunde când funcția este activată, „OF” timp de 3 secunde când funcția este dezactivată). Funcția poate fi activată doar în modul de răcire sau încălzire. Forțează unitatea să atingă temperatura dorită în cel mai scurt timp posibil. 6. Funcționarea SWING (nu este afișată pe ecranul telecomenzii, pe afișajul unității interioare este afișat cuvântul „ON” timp de 3 secunde când funcția este activată, „OF” timp de 3 secunde când funcția este dezactivată). Apăsarea butonului „SWING” activează mișcarea automată a deflectorului. Țineți apăsat butonul „SWING” SWING SWING (part. 9 "fig. 1 -") pentru a activa mișcarea automată a clapetei. Apăsați o dată butonul „SWING” SWING SWING (part. 9 "fig. 1 -")pentru a regla poziția clapetei cu 6 °. 7. Mod de încălzire 8 ° C (nu este afișat pe afișajul telecomenzii, afișajul unității interioare arată textul "FP") În modul HEAT cu un punct de referință de temperatură la 16 ° C, apăsați butonul "-" de două ori în o secundă pentru a activa modul de funcționare a căldurii la 8 ° C. Valoarea de referință a temperaturii este setată la 8 ° C pentru a preveni înghețarea. 8. Blocare cheie. Apăsarea simultană a butoanelor „TURBO” (part. 5 "fig. 1 -" și „SELF CLEAN” (part. 6 "fig. 1 -") timp de o secundă activează / dezactivează blocarea tastaturii telecomenzii. 9. Funcția de comandă rapidă. Memorează setările actuale și permite să le revocați rapid. Apăsați butonul „SHORTCUT”(part. 12 "fig. 1 -") timp de 2 secunde pentru a salva setările actuale. Apăsați butonul „SHORTCUT”(part. 12 "fig. 1 -") pentru a reveni la setările salvate.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

În cazul în care apare o eroare în timpul funcționării unității, problema va fi afișată pe ecran sub forma unui cod care identifică numărul sistemului care a cauzat eroarea. Pentru a interpreta codurile de eroare, utilizați tabelul de mai jos. Menționăm faptul că anumite coduri de eroare sunt specifice cuplării cu unitățile Mono-Split sau Multi-Split Tabella. 1 - Errori Cod de eroare așat Tipul de defecțiune Notițe E0 / EH 00 Eroare EEPROM Unitate internă Alarmă E1 / EL 01 Eroare de comunicare între unitățile interne și externe Alarmă E2 / EH 02 Eroare de Zero-Crossing Alarmă E3 / EH 03 Anomalie motorie internă Alarmă E4 / EH 60 Senzor de temperatură mediu intern deschis sau scurtcircuit Alarmă E5 / EH 61 Senzor de temperatură evaporator intern deschis sau scurtcircuit Alarmă E7 / EH 0b Eroare de comunicare între electro-card și receptorul unității interne Alarmă EC / EL 0C Scurgeri de refrigerant Alarmă F0 / PC 08 Eroare supracurent Alarmă F1 / EC 53 Senzor de temperatură mediu exterior deschis sau scurtcircuit Alarmă F2 / EC 52 Senzor de temperatură condensator extern deschis sau scurtcircuit Alarmă F3 / EC 54 Senzor de temperatură compresor deschis sau de scurtcircuit Alarmă F4 / EC 51 Eroare EEPROM Unitate Externa Alarmă F5 / EC 07 Anomalie motorie externă Alarmă P0 / PC 00 Protecție curentă sau protecție Modul de alimentare inversor Protecție temporară P1 / PC 01 Protecție pentru tensiunea de intrare incorectă (prea mică sau prea mare) Protecție temporară P2 / PC 02 Protecție împotriva temperaturii împotriva compresorului Protecție temporară P4 / PC 04 Eroare la modulul de alimentare a invertorului Protecție temporară Anumite erori sunt semnalate pe ecran dar nu duc la stingerea unității. În orice caz, este bine să semnalați problema departamentului asistență clienți. Anumite alarme pot fi generate de lipsa întreținerii obișnuite. Se recomandă efectuarea întreținerii obișnuite înainte de contactarea asistenței tehnice. Notă pentru aplicațiile MultiSplit În cazul în care sunt cerute simultan moduri de funcționare incompatibile între diferitele unități interne, eventuala incompatibilitate va fi semnalată de simbolul P5. În general, sistemul garantează prioritate unităților setate pentru Încălzire. Tabella. 2 - Tabelul compatibilităăilor

Setarea unității 2 (în activare) Răcire Incălzire Dezumidicare Ventilație Setarea unității 1 (unitate activată) Răcire Nu Da (1) Nu Nu Incălzire Da (2) Nu Da (2) Da (2) Dezumidicare Nu Da (1) Nu Nu Ventilație Nu Da (1) Nu Nu (1): unitatea 1 se oprește (2): unitatea 2 nu se porneșteRO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

În timpul funcționării AUTO, unitatea selectează automat HEAT, FAN, COOL în funcție de temperatura ambientală. Activarea în modul AUTO: Întâi selectați pe telecomandă modul AUTO cu ajutorul tastei MODE. Selectați apoi temperatura de referință dorită. Modul de funcționare va depinde de diferența, pozitivă sau negativă, dintre temperatura setată și temperatura ambientală. Dacă această diferență nu depășește gradul, unitatea se activează doar în modul ventilație. Note referitoare la funcționarea AUTO 1. În modul „AUTO”, aparatul poate alterna automat între modul de răcire, ventilație și încălzire, relevând diferența dintre tempera- tura ambientală efectivă și temperatura setată în telecomandă.

2. În modul „AUTO” nu se poate selecta viteza ventilatorului, care este reglată automat.

3. În cazul în care considerați că modul „AUTO” nu vă oferă confortul dorit, puteți selecta manual modul dorit.

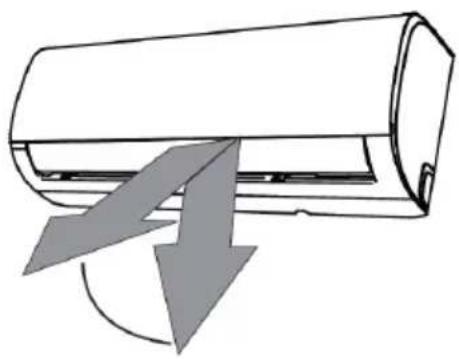

2.8 REGLAREA IEȘIRII AERULUI

Direcția verticală a aerului se poate regla în mod automat, iar reglarea orizontală trebuie făcută manual Reglare verticală Pentru a regla direcția de curgere a aerului vertical "fig. 7 -" care iese din unitatea interioară, apăsați butonul "SWING" SWING SWING (part. 9 "fig. 1 -"). Ținând apăsat butonul “SWING” SWING SWING (part. 9 "fig. 1 -") timp de 2 secunde, deflectorul continuă să se miște, amestecând aerul în mediu. Prin apăsarea butonului “SWING” SWING SWING (part. 9 "fig. 1 -"), deflec- torul se blochează și de fiecare dată când este apăsat butonul “SWING” SWING SWING (part. 9 "fig. 1 -"), direcția fluxului de aer este modificată cu un unghi de 6 °. Notă: în modul de funcționare „COOL” sau „DRY”, nu se recomandă poziționarea deflectorului într-o poziție verticală mult timp pentru a evita acumularea de picături de condens În modul de funcționare „COOL” sau „HEAT”, nu se recomandă poziționarea deflectorului în poziție verticală, deoarece debitul de aer scăzut poate reduce performanța unității. Nu schimbați poziția clapetei manual. Dacă se întâmplă acest lucru, opriți unitatea și opriți-o timp de câteva secunde pentru a reseta poziționarea deflectorului. fig. 7 - Reglare orizontală Pentru reglarea direcției fluxului de aer orizontal ("fig. 8 -") trebuie acționată manual maneta deflectorului . fig. 8 -RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

2.9 REGLAREA TIMER-ului

Apăsați butonul „TIMER” o dată și apoi butonul „▲” sau „▼” pentru a seta ora de pornire automată a unității sau apăsați de două ori butonul „TIMER” și apoi butonul „▲” sau „▼” „Pentru a seta ora de oprire automată a aparatului. Setarea orei de pornire automată (TIMER ON)

• Apăsați butonul „TIMER” o dată. Afișajul LCD al telecomenzii arată pictograma „TIMER ON” și indică timpul de pornire automată în loc de temperatură. În acest moment este posibil să setați noua oră de pornire automată.

• Apăsați în mod repetat butonul „▲” sau „▼” pentru a seta ora de pornire dorită. De fiecare dată când apăsați butonul, ora crește cu 30 de minute între 0 și 10 ore, în timp ce creșterea este cu o oră între 10 și 24 de ore.

• Odată setată funcția „TIMER”, există o întârziere de trei secunde înainte ca telecomanda să transmită semnalul către aparatul de aer condiționat. Apoi, după încă vreo 2 secunde, temperatura setată apare din nou pe afișajul LCD al telecomenzii și pictograma „TIMER ON” (

) rămâne activată. Etarea timpului de oprire automată (TIMER OFF)

• Apăsați butonul „TIMER” de două ori. Afișajul LCD al telecomenzii arată pictograma „TIMER OFF” indică timpul de pornire automată în locul temperaturii. În acest moment puteți seta noul timp de oprire automată.

• Apăsați în mod repetat butonul „▲” sau „▼” pentru a seta timpul de oprire dorit. De fiecare dată când apăsați butonul, ora crește cu 30 de minute între 0 și 10 ore, în timp ce creșterea este cu o oră între 10 și 24 de ore.

• Odată setată funcția „TIMER”, există o întârziere de trei secunde înainte ca telecomanda să transmită semnalul către aparatul de aer condiționat. Apoi, după aproximativ încă 2 secunde, temperatura setată apare din nou pe afișajul LCD al telecomenzii și pictograma „TIMER OFF” (

) rămâne activată. MO D E FAN ON /OFF fig. 9 - AVERTIZĂRI

• Când este selectată funcționarea temporizatorului, telecomanda transmite automat semnalul temporizatorului la ora specificată către unitatea interioară. Prin urmare, se recomandă depozitarea telecomenzii într-un loc unde poate transmite corect semnalul către unitatea interioară.

• Timpul real de activare care poate fi setat utilizând funcția de temporizare a telecomenzii este limitat la intervale de jumătate de oră.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

„TIMER ON” (funcționare cu aprindere automată) Funcția „TIMER ON” este utilă, de exemplu, atunci când doriți ca unitatea să pornească automat înainte de a pleca acasă. Aparatul de aer condiționat va începe automat să ruleze la ora stabilită. Exemplu: Porniți aparatul de aer condiționat după 6 ore.

1. Apăsați butonul „TIMER” o dată. Ora de pornire a

funcționării, semnalul „H” și pictograma „TIMER ON” vor apărea în zona corespunzătoare a afișajului.

2. Apăsați butonul „▲” pentru a afișa „6: 0H” pe afișajul te-

3. După 3 secunde, temperatura va reapărea în aceeași zonă

a afișajului digital. Indicatorul „TIMER ON” rămâne aprins pentru a confirma că funcția a fost activată. Start 6 hours later Set StopOn Set 10 hours later OnStop 2 hours later after setting Set Start 10 hours later after setting

Stop Start 2 hours later after setting 5 hours later after setting Set fig. 10 - "TIMER OFF" (funcționare cu oprire automată) Funcția „TIMER OFF” este utilă, de exemplu, atunci când doriți ca unitatea să se oprească automat după ce v-ați culcat. Funcționarea aparatului de aer condiționat se va opri automat la ora stabilită. Exemplu: Opriți aparatul de aer condiționat după 10 ore.

1. Apăsați butonul „TIMER” de două ori. Ora de întrerupere a

funcționării, semnalul „H” și pictograma „TIMER OFF” vor apărea în zona corespunzătoare a afișajului.

2. Apăsați tasta „▼” pentru a afișa „10H” pe afișajul teleco-

3. După 3 secunde, temperatura va reapărea în aceeași zonă

a afișajului digital. Indicatorul „TIMER OFF” rămâne aprins pentru a confirma că funcția a fost activată. StartO6 hours laterSet Stop

TIMER COMBINAT (setarea simultană a temporizatoarelor de pornire și oprire) "TIMER ON" → "TIMER OFF" (Off → Start → Stop operație) Această funcție este utilă, de exemplu, atunci când doriți să porniți aparatul de aer condiționat dimineața înainte de a vă ridica și a-l opri după ieșirea din casă. Exemplu: Pornirea programată a aparatului de aer condiționat după 2 ore și oprirea după 5 ore.

1. Apăsați butonul „TIMER” o dată.

2. Apăsați butonul „▲” pentru a afișa 2.0H pe afișajul tele-

3. După 3 secunde, temperatura va reapărea în aceeași zonă

a afișajului digital.

4. Indicatorul „TIMER ON” rămâne aprins pentru a confirma

că funcția a fost activată.

5. Apăsați butonul „TIMER” de două ori.

6. Apăsați butonul „▲” pentru a afișa 5.0H pe afișajul tele-

7. După 3 secunde, temperatura va reapărea în aceeași zonă

a afișajului digital.

8. Indicatorul „TIMER OFF” rămâne aprins pentru a confirma

că funcția a fost activată NOTĂ: Prima funcție de temporizare („TIMER ON” sau „TIMER OFF”) care funcționează este prima în ordine după timpul de setare. StartO6 hours laterSet Stop

Semnificația codurilor afișate pe afișajul unității interioare este descrisă mai jos, în locul celor două „88” prezentate în figură ("fig. 7 -"). fig. 13 -

1. INDICAREA TEMPERATURII

În condiții normale de funcționare, afișajul arată temperatura setată.

2. INDICAREA EROAREI

În caz de eroare, afișajul afișează un cod de eroare, așa cum este indicat în tabelul „DISPLAY ERROR”.

3. INDICAREA FUNCȚIEI ECO

Prin activarea funcției „ECO”, simbolul „88” se aprinde treptat, afișând cuvântul „E- - C - - O”, urmat de indicarea temperaturii setate.

4. TIMER DE INDICARE A ACTIVĂRII SAU FUNCȚIEI

Pe ecran apare cuvântul „ON” timp de 3 secunde când:

• este activat un cronometru de pornire cu întârziere („TIMER ON”)

• una dintre următoarele funcții este activată: „SWING” sau „TURBO”

5. TIMER OFF INDICAȚIE DE ACTIVARE SAU DEZACTIVARE FUNCȚIE

Afișajul arată „OF” timp de 3 secunde când:

• este activat un temporizator de închidere întârziat („TIMER OFF”)

• una dintre următoarele funcții este dezactivată: „SWING” sau „TURBO”

6. INDICAREA DE ACTIVARE A DEFROSTULUI

Afișajul arată cuvântul "dF" (dezgheț) atunci când unitatea exterioară efectuează un ciclu de decongelare.

7. INDICARE DE ACTIVARE AUTO CLEANĂ

Pe afișaj apare cuvântul „SC” atunci când unitatea efectuează un ciclu de uscare a bateriei

8. INDICAȚIA DE ACTIVARE A FUNCȚIEI PRE-ÎNCĂLZIRE

Afișajul arată cuvântul "cF" atunci când funcția de preîncălzire este activă pentru a evita curgerea aerului rece. Funcția este disponibilă numai în regim de încălzire .

9. INDICAȚIE DE ACTIVARE WIFI

Afișajul arată simbolul din "fig. 7 -", detaliu 1, când unitatea este conectată regulat la rețeaua wireless pentru telecomandă.

10. INDICAȚIA PERDURILOR REFRIGERANȚE

În modul de funcționare „COOL”, afișajul arată cuvântul „EC” dacă este detectată o scurgere de agent frigorific.

11. INDICAREA ACTIVĂRII MODULUI ÎN ÎNCĂRCARE ANTI

Pe afișaj apare cuvântul "FP" (protecție împotriva înghețului) atunci când funcția antigel este activată, ceea ce vă permite să setați o temperatură de siguranță de 8 ° C în cameră. Funcția este disponibilă numai în regim de încălzire.

12. INDICAREA ÎNCĂRCĂRII SAU ÎNlocuirea filtrului

După 240 de ore de utilizare, pe afișaj apare cuvântul „CL” timp de 15 secunde, ca un memento pentru curățarea filtrelor de aer, apoi avertismentul dispare. După 2.880 de ore de utilizare, pe afișaj apare cuvântul "nF" timp de 15 secunde, ca un memento pentru înlocuirea filtrelor de aer, apoi avertismentul dispare. Pentru a reseta memento-ul, apăsați butonul "LED" de 4 ori sau apăsați butonul de urgență de 3 ori. Dacă memento-ul nu este resetat, acesta va reapărea, așa cum este descris mai sus, când unitatea este pornită dinRO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Pentru a utiliza unitatea în modul manual:

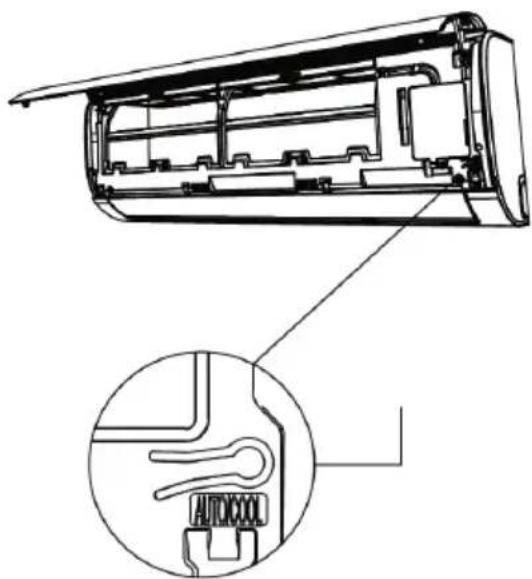

1. Deschideți panoul frontal al unității și localizați butonul de

2. Apăsați o dată butonul de urgență pentru a activa modul

de operare „AUTO”; punctul de reglare este setat automat la 24 ° C

3. Apăsați butonul de urgență a doua oară pentru a activa mo

dul de operare „COOL”. Pe afișajul unității apare cuvântul "FC" (răcire forțată)

4. Apăsați butonul de urgență a treia oară pentru a opri apa-

5. Închideți panoul frontal

Unitatea este programată pentru a porni automat în caz de întrerupere a curentului electric.

2.13 FUNCȚIA MEMORIA DE POZIȚIE A DEFLECTORULUI

Când aparatul este pornit, deflectorul va fi orientat în aceeași direcție ca la ultima utilizare.

2.14 OPRIREA ȘI PREGĂTIREA PENTRU O PAUZĂ MAI LUNGĂ

Pentru a opri aparatul, apăsați tasta "ON/OFF" de pe telecomandă. După pornire sau atunci când este oprit și pornit din nou, compre- sorul aparatului de aer condiționat nu pornește imediat, ci după trei minute, pentru a proteja sistemul. La sfârșitul sezonului, înainte de a opri aparatul pentru o perioadă mai lungă, se recomandă să se lase aparatul să funcționeze timp de 2 sau 3 ore în răcire, cu o temperatură setată la 30 °C. După aceasta, scoateți alimentarea, curățați filtrele și scoateți bateria din telecomandă.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Pentru funcționarea corectă a aparatului trebuie verificat și curățat periodic filtrul de aer. Pentru aceasta, procedați după cum urmează :

1. Scoateți fișa din priză.

2. Ridicați panoul frontal.

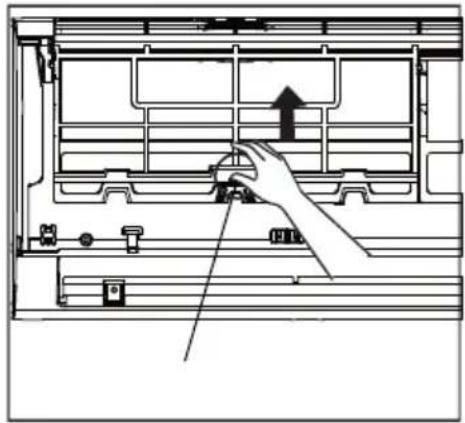

3. Îndepărtați filtrele împingând în sus filetele centrale până

când se eliberează de dispozitivul de fixare și glisați-le în jos ("fig. 15 -" e "fig. 16 -" )

4. Scoateți filtrul de purificator de aer din spatele filtrului prin-

cipal ("fig. 17 -") și curățați-l cu un aspirator

5. Spălați filtrele principale cu apă sau curățați-le cu un aspi-

rator "fig. 18 -". Lăsați filtrele să se usuce complet fără ex- punerea la soare direct.

6. Reasamblați totul în poziția inițială.

7. Închideți panoul frontal al unității și conectați-l în priză.

N.B. Această operație trebuie efectuată cel puțin o dată pe lună (frecvența intervențiilor de curățare variază în funcție de caracte- risticile și de praful prezente în cameră pentru a fi condiționate). fig. 15 - fig. 16 - fig. 17 - fig. 18 -

2.16 CURĂȚAREA UNITĂȚII INTERNE

Pentru curățarea unității interne, procedați după cum se indică în continuare :

1. Curățați cu o cârpă umedă.

2. Nu curățați cu jeturi de apă directe pentru a evita deteriorarea componentelor electrice.

3. Nu curățați utilizând alcool sau alte substanțe corozive.

2.17 CURĂȚAREA UNITĂȚII EXTERNE

• Curățarea unității externe (Fig. 3) trebuie efectuată periodic și la începutul sezonului de utilizare a aparatului.

• Curățați grilajele de intrare și ieșire a aerului, îndepărtând eventualele obiecte care pot limita libera circulație a aerului. Fiți atenți să nu îndoiți clapetele bateriei de condensare. N.B.: În timpul curățării grilajului posterior, fiți atenți să nu vă tăiați în clapetele bateriei de condensare.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Aparatul a fost proiectat pentru a reduce la minimum riscurile pentru persoane și pentru spațiul în care este instalat. Pentru elimina- rea riscurilor reziduale care pot apărea, este important să cunoașteți aparatul cât mai bine, pentru a elimina riscul de accidente care pot aduce daune persoanelor și/sau obiectelor. Pentru informații suplimentare asupra caracteristicilor fluidului frigorific, consultați schemele tehnice de siguranță disponibile la producătorii agenților frigorifici.

4. ASISTENȚĂ ȘI PIESE DE SCHIMB

Dacă nu vă este cunoscut serviciul nostru de asistență cel mai apropiat, puteți să îi cereți informații distribuitorului de la care ați achiziționat aparatul sau le puteți găsi în catalogul Pagini Aurii, în secțiunea „Aer condiționat” sau „Cazane pe gaz”.

4.1 ANALIZĂ DEFECȚIUNI

În continuare vă prezentăm o schemă pentru explicarea tuturor tipurilor de defecțiuni care pot apărea. Problemă Cauza Soluție Unitatea nu pornește apăsând butonul ON / OFF de pe telecomandă Lipsa sursei de alimentare. Verificați dacă cablul de alimentare este bine conectat la priza de alimentare. Verificați dacă există tensiune în priza de alimentare. Dacă defectul persistă, apelați serviciul. Unitatea are o funcție de protecție care previne supraîncărcarea. Unitatea poate fi repornită la 3 minute după oprire. Așteptați 3 minute, apoi reporniți unitatea. Unitatea interioară funcționează în timp ce exteriorul rămâne complet stins. Unitatea exterioară nu este alimentată Apelați serviciul de asistență. Aparatul funcționează, dar nu reîmprospătează. Unitatea nu are refrigerent. Eșecul potențial al electrovalvei Apelați serviciul de asistență. Compresorul funcționează timp scurt și se oprește câteva minute. Unit partially lacks refirgerant charge. The outdoor unit heat exchanger is dirty. Apelați serviciul de asistență. Curățați schimbătorul conform indicațiilor din secțiunea „Curățarea unității exterioare” din acest manual.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Normele de mai jos trebuie respectate cu atenție pentru a se evita accidentarea operatorului și deteriorarea aparatului.

• Instalarea aparatului trebuie efectuată conform normelor de instalare în vigoare

• Acest manual de instalare, manualul de utilizare și schemele electrice constituie parte integrantă a aparatului. Toate acestea trebuie păstrate cu grijă, pentru a putea fi consultate de către operatori.

• Nerespectarea instrucțiunilor din acest manual și instalarea necorespunzătoare a aparatului pot duce la anularea certificatului de garanție. Compania producătoare nu este răspunzătoare de eventualele daune directe și/sau indirecte cauzate de instala- rea necorespunzătoare.

• Pe durata instalării, zona de lucru trebuie să fie curată și fără obstacole.

• Evitați în mod categoric să atingeți componentele în mișcare sau să vă situați între acestea.

• Înainte de a pute în funcțiune aparatul de aer condiționat, verificați integritatea și siguranța diferitelor componente și a întregii instalații.

• Efectuați întreținerea obișnuită cu scrupulozitate.

• În caz că trebuie înlocuite piese, solicitați întotdeauna piese de schimb originale. În caz contrar, se pierde garanția.

• Nu îndepărtați și nu modificați dispozitivele de siguranță.

• Înainte de a efectua orice lucrare asupra aparatului, întrerupeți alimentarea electrică.

• Nu așezați niciun obiect pe partea superioară a unităților.

• Nu introduceți și nu lăsați să cadă obiecte prin grilajele de protecție ale ventilatoarelor.

• Suprafața schimbătorului este tăioasă. Nu o atingeți fără protecții.

• Citiți cu atenție etichetele aparatului, cu le acoperiți din niciun motiv și înlocuiți-le dacă sunt deteriorate.

• Nu utilizați aparatul în atmosferă explozivă.

• Linia de alimentare trebuie să fie prevăzută cu o împământare corespunzătoare.

• În momentul în care constatați deteriorarea cablului de alimentare, stingeți aparatul, dacă funcționează; cablul trebuie înlocuit de un tehnician autorizat.

• Temperatura de depozitare trebuie să fie cuprinsă între -25°C și 55°C.

• În caz de incendiu, utilizați un stingător cu pulbere. Nu folosiți apă.

• Dacă detectați anomalii în funcționarea aparatului, verificați ca acestea să nu fie cauzate de lipsa întreținerii obișnuite. În caz contrar, solicitați intervenția unui tehnician specializat.

• Toate intervențiile de întreținere extraordinară trebuie efectuate de către personal specializat și autorizat.

• În faza de casare, aparatul nu trebuie să fie abandonat, deoarece conține materiale supuse normelor care prevăd reciclarea și eliminarea în centre specializate.

• Nu spălați aparatul cu jeturi de apă directe sau sub presiune și nici cu substanțe corozive. Compania producătoare, prin intermediul rețelei de asistență, se află la dispoziția dvs. pentru a asigura o asistență tehnică rapidă și adecvată; aceasta poate fi utilă pentru funcționarea mai bună și pentru obținerea eficienței maxime a aparatului.RO Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Garantia nu se aplic[ `n situa\ia `n care apar inconveniente din cauze independente de produc[tor, respectiv> a. transport, manipulare sau depozitare necorespunz[toare, loviri, ;ocuri, zg]rieturi< b. instalare sau punere `n func\iune incorecte, executate de personal neautorizat, neconfome legilor, normativelor ;i prescrip\iilor tehnice `n vigoare< c. utilizarea echipamentului `n alte scopuri dec]t cele c[rora a fost destinat< d. utilizarea echipamentului f[r[ filtrele obligatorii pe calea aerului, utilizarea unor filtre neconforme sau necur[\area lor periodic[< e. defec\iuni ale aparatului de condi\ionare a aerului cauzate de pierderi de freon prin racordarea necorespunz[toare a circuitelor frigorifice sau de neexecutarea vidului `n conductele ;i unitatea intern[ `nainte de deschiderea robinetelor unit[\ii exterioare< f. fluctua\ii ale tensiunii electrice de alimentare diferite de 220 Vca cu mai mult de ±10 %< g. conectarea la instala\ii electrice f[r[ `mp[m]ntare sau cu rezisten\a de dispersie a acesteia mai mare de 4 Ohm h. instalarea ;i func\ionarea echipamentului `n `nc[peri cu temperatur[ mai mic[ de 10°C.

i. daca aparatul este subdimensionat si acest lucru a dus la deterioararea acestuia

j. deteriorarea echipamentului ca urmare a incendiilor sau a calamit[\ilor naturale (inunda\ii, tr[znet etc) k. existen\a corpurilor str[ine in echipamente l. dac[ au fost montate piese sau subansamble ce nu sunt originale sau nu au fost furnizate de FERROLI Rom]nia. ATEN|IE! Colmatarea cu praf sau alte impurit[\i a schimb[torului unit[tii exterioare poate duce la defectarea compresorului, cazul nefiind acoperit de garan\ie. Se recomand[ `ncheierea unui contract de `ntre\inere cu o firm[ specializat[. NU sunt considerate cazuri de garan\ie, interven\ia fiind suportat[ de utilizator> a. cur[\area filtrelor, t[vi\ei de condens ;i a schimb[toarelor de c[ldur[ (condensator, vaporizator) b. echipament nealimentat electric, baterii electrice lips[ sau consumate c. interven\ie asupra conductei de eliminare a condensului `n cazul `nfund[rii acesteia d. alegerea unui regim de lucru necorespunz[tor e. lucr[ri de `ntre\inere pentru echipamente.

Am luat la cunoștiință precizările făcute în prezentul certicat Semnătura IMPORTATOR Ferroli Romania SRL Conform Regulamentului General privind Protectia Datelor 679/2016, firma de service isi asuma responsabilitatea pentru completarea corecta a informatiilor, pentru clarificarea fata de client a importantei bifarii optiunilor referitoare la protectia datelor si pentru transferul corect si conform al acestor informatii in programul de raportare pus la dispozitie de FERROLI ROMANIA SRL.FR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS

Garantia nu se aplic[ `n situa\ia `n care apar inconveniente din cauze independente de produc[tor, respectiv> a. transport, manipulare sau depozitare necorespunz[toare, loviri, ;ocuri, zg]rieturi< b. instalare sau punere `n func\iune incorecte, executate de personal neautorizat, neconfome legilor, normativelor ;i prescrip\iilor tehnice `n vigoare< c. utilizarea echipamentului `n alte scopuri dec]t cele c[rora a fost destinat< d. utilizarea echipamentului f[r[ filtrele obligatorii pe calea aerului, utilizarea unor filtre neconforme sau necur[\area lor periodic[< e. defec\iuni ale aparatului de condi\ionare a aerului cauzate de pierderi de freon prin racordarea necorespunz[toare a circuitelor frigorifice sau de neexecutarea vidului `n conductele ;i unitatea intern[ `nainte de deschiderea robinetelor unit[\ii exterioare< f. fluctua\ii ale tensiunii electrice de alimentare diferite de 220 Vca cu mai mult de ±10 %< g. conectarea la instala\ii electrice f[r[ `mp[m]ntare sau cu rezisten\a de dispersie a acesteia mai mare de 4 Ohm h. instalarea ;i func\ionarea echipamentului `n `nc[peri cu temperatur[ mai mic[ de 10°C.

i. daca aparatul este subdimensionat si acest lucru a dus la deterioararea acestuia

j. deteriorarea echipamentului ca urmare a incendiilor sau a calamit[\ilor naturale (inunda\ii, tr[znet etc) k. existen\a corpurilor str[ine in echipamente l. dac[ au fost montate piese sau subansamble ce nu sunt originale sau nu au fost furnizate de FERROLI Rom]nia. ATEN|IE! Colmatarea cu praf sau alte impurit[\i a schimb[torului unit[tii exterioare poate duce la defectarea compresorului, cazul nefiind acoperit de garan\ie. Se recomand[ `ncheierea unui contract de `ntre\inere cu o firm[ specializat[. NU sunt considerate cazuri de garan\ie, interven\ia fiind suportat[ de utilizator> a. cur[\area filtrelor, t[vi\ei de condens ;i a schimb[toarelor de c[ldur[ (condensator, vaporizator) b. echipament nealimentat electric, baterii electrice lips[ sau consumate c. interven\ie asupra conductei de eliminare a condensului `n cazul `nfund[rii acesteia d. alegerea unui regim de lucru necorespunz[tor e. lucr[ri de `ntre\inere pentru echipamente.

Am luat la cunoștiință precizările făcute în prezentul certicat Semnătura IMPORTATOR Ferroli Romania SRL Conform Regulamentului General privind Protectia Datelor 679/2016, firma de service isi asuma responsabilitatea pentru completarea corecta a informatiilor, pentru clarificarea fata de client a importantei bifarii optiunilor referitoare la protectia datelor si pentru transferul corect si conform al acestor informatii in programul de raportare pus la dispozitie de FERROLI ROMANIA SRL.TR Cod. 3QE46770 - Rev. 00 - 10/2020 DIAMANT PLUS
