KULLANIM KILAVUZU Z97 Pro4 ASROCK

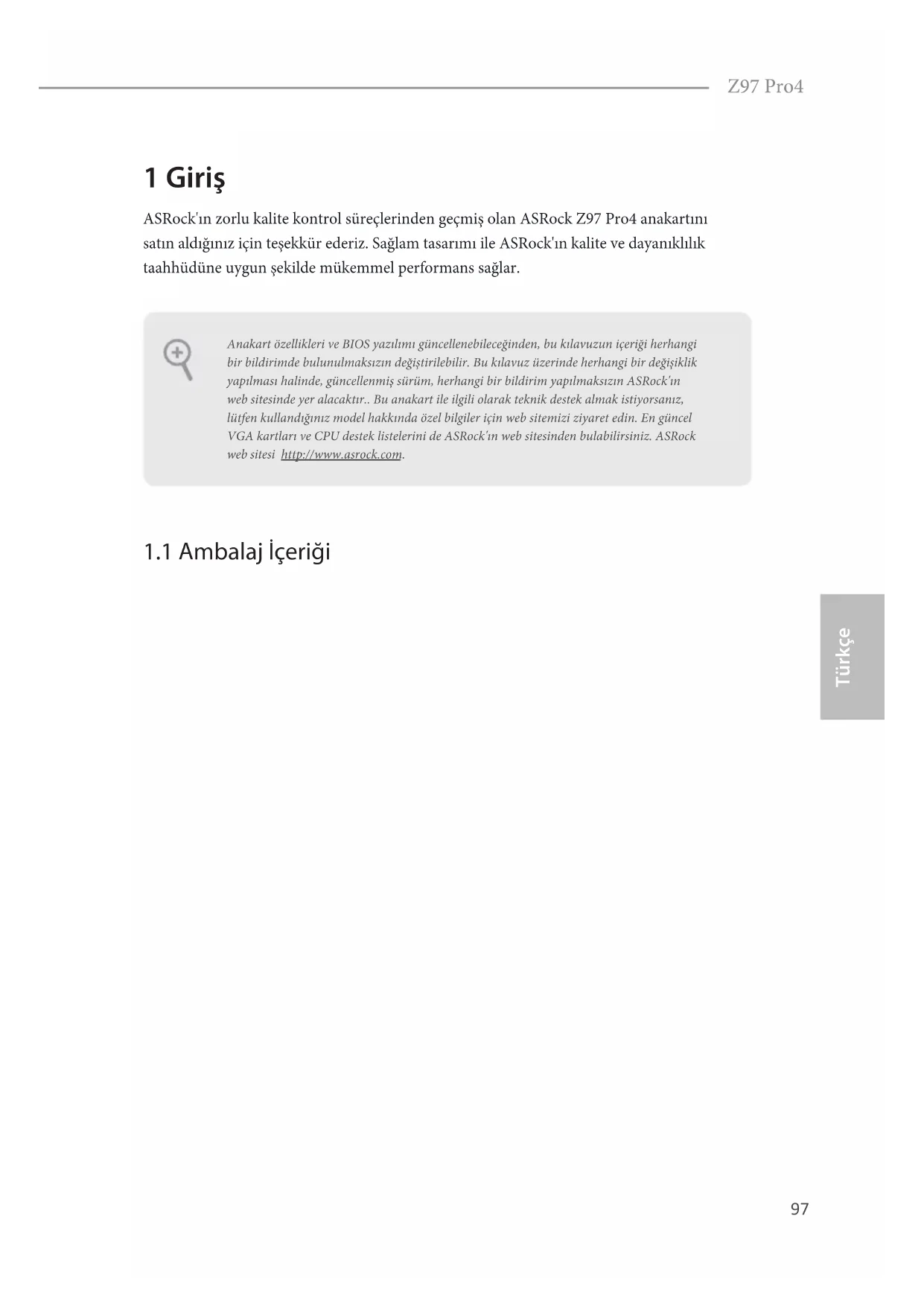

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
1.1 Ambalaj İçeriği
1.2 Özellikler
Platform
Benzersiz ASRock Üstün Alaşım
Özellik
kıyasla çekirdek kaybını %70 düşürür)
^TM MOSFET
iletken polimer kapasitörler)
ASRock Tam Ani Gerilim Koruması
ASRock Cloud
ASRock Uygulama Mağazası
CPU
^TM İşlemcileri (Yuva 1150) destekler
Yonga
kümesi
Bellek
(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 belleği destekler
Genişletme
Yuvası
* PCIE2 veya PCIE4 yuvası doluysa, PCIE3 yuvası x2 modunda çalışır.
^TM ve CrossFireX ^TM desteğine sahiptir
Grafikler
GPU entegre edilmiş işlemciler ile desteklenir.
(S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics 4400/4600 ile Intel® Quick Sync Video
destekler
destekler
Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı Ses) özelliklerini destekler (Uyumlu bir HDMI monitorü kullanılmalıdır)
ray (BD) kayıttan yürütme destekler
Ses
Ses Codec Bileşeni)
Koruması)
LAN
Koruması)
Arka Panel I/O
ler (ASRock Tam Ani Gerilim Koruması))
ler (ASRock Tam Ani Gerilim Koruması))
LED ve SPEED LED)
SSD (NGFF) Yuva 3 ile paylaşılır)
* Destek duyurulacak
ve Gen2 x2 (10 Gb/s) değerine kadar M.2 PCI Express modülünü destekler
Bağlayıcı
(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
(ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması))
BIOS
Özelliği
Destek
CD'si
(Deneme Sürümü), Google Chrome Tarayıcı ve Araç Çubuğu, Start8 (30 günlük deneme), Kloudian Orbweb.ME Professional (Win 8.1)
Donanim
Monitörü
kasa fanı hızı)
os
7 32 bit / 7 64 bit
Belgeler
lidir)
* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığı unutmayın. Hız aşırtma, sisteminizin dayanıklılığımı etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve masrafları size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Açık" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

Short

Open

CMOS'u Temizle Bağlantı Teli
(CLRCMOS1)
(bkz. sf.1, No. 23)

Varsayilan

CMOS'u Temizle
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı profilinin yalnızca CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
1.4 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
Sistem Paneli Bağlantısı (9-pin PANEL1) (bkz sf.1, No. 18)

Güç anahtarını bağlayın, kasa üzerindeki anahtar ile sistem durumu belirtecini aşağıdaki pim düzenine göre sıfırlayın. Kabloları bağlarken pozitif ve negatif pimleri not edin.

PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne hareketle kapanacağını seçebilirsiniz.
RESET (Sifirlama Anahtarı):
Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.
PLED (Sistem Güç LED'i):
Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da kapalıkyen (S5) LED ışık kapanır.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.
Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 17)
Seri ATA3 Bağlayıcıları
(SATA3_0:
bkz. sf.1, No. 9)
(SATA3_1:
bkz. sf.1, No. 11)
(SATA3_2:
bkz. sf.1, No. 13)
(SATA3_3:
bkz. sf.1, No. 10)
(SATA3_4:
bkz. sf.1, No. 12)
(SATA3_5:
bkz. sf.1, No. 14)
Seri ATA Express
Bağlayıcısı
(SATAE_1:
bkz. sf.1, No. 15)

Sistemin güç durumunun belirtilmesi için lütfen güç LED'ini bu bağlantıya takın.
Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/sn'ye kadar olan dahili depolama aygıtları için tasarlanmış SATA veri kablolarını destekler. SATA3_4, SATA3_5 SATA Express bağlayıcısıyla paylaşılır.
Bu bağlayıcıya lütfen ya SATA ya da PCIe depolama cihazlarını bağlayın. SATA Express bağlayıcısı SATA3_4, SATA3_5 ve M.2_SSD (NGFF) Yuva 3 ile paylaşılır.
USB 2.0 Bağlantıları
(9 pimli USB_4_5)
(bkz. sf.1, No. 21)
(9 pimli USB_6_7)
(bkz. sf.1, No. 22)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 2.0 bağlantı noktasının yanı sıra, iki adet bağlantı bulunmaktadır. Her USB 2.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
USB 3.0 Bağlantı (19-pin USB3_4_5) (bkz. sf.1, No. 8)

Bu anakart üzerinde, I/O paneli üzerindeki dört USB 3.0 bağlantı noktasının yanı sıra, bir adet bağlantı bulunmaktadır. Her USB 3.0 bağlantısı, iki adet bağlantı noktasını destekleyebilir.
Ön Panel Ses Bağlantısı (9-pin HD_AUDIO1) (bkz. sf.1, No. 27)

Bu bağlantı, ses aygıtlarının ön ses paneline bağlanması içindir.

- Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatları izleyin.
- AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses bağlantısma takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'i (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve "Kayıt Ses Seviyesi" ni ayarlayın.
Kasa Hoparlör Bağlantısı (4-pin SPEAKER1) (bkz sf.1, No. 19)

Lütfen kasa hoparlörünü bu bağlantıya takın.
Kasa ve Güç Fanı Bağlayıcıları (4-pin CHA_FAN1) (bkz sf.1, No. 16)

Lütfen fan kablolarını fan bağlayıcılarına takın ve siyah teli topraklama pinine bağlayın.
(3-pin CHA_FAN2) (bkz sf.1, No. 29)

| (3-pin PWR_FAN1)(bkz sf.1, No. 2) | ![]() | |
| CPU Fan Bağlayıcıları(4-pin CPU_FAN1)(bkz sf.1, No. 3) | ![]() | Bu anakart, 4-Pin CPU fan (Sessiz Fan) bağlayıcısı sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, lütfen Pin 1-3'ü kullanın. |
| (3-pin CPU_FAN2)(bkz sf.1, No. 4) | ![]() | |
| ATX Güç Bağlayıcısı(24-pin ATXPWR1)(bkz. sf.1, No. 7) | ![]() | Bu anakart, 24-pin ATX güç bağlayıcısı sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. |
| ATX 12V Güç Bağlayıcısı(8-pin ATX12V1)(bkz. sf.1, No. 1) | ![]() | Bu anakart, 8-pin ATX 12V güç bağlayıcısı sağlamaktadır. 4-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 5'e bağlayın. |
| PCIe Güç Bağlayıcısı(4 pimli PCIE_PWR1)(bkz. sf.1, No. 28) | ![]() | Üçten fazla grafik kartı takıldığında, lütfen bu bağlayıcıya bir 4 pim molex güç kablosu bağlayın. |
| Thunderbolt AICBağlayıcı(5 pimli TB1)(bkz. sf.1, No. 20) | ![]() | Bir ThunderboltTM eklenti kartı (AIC) taktığınızda, lütfen bu bağlayıcıya 5 pimli bir sinyal kablosu (GPIO kablosu) bağlayın. |
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 25)

Bu COM1 bağlantısı seri bağlantı yuvası modülünü destekler.
Kasa Yetkisiz Erişim
Bağlantısı
(2-pin CI1)
(bkz. sf.1, No. 24)

Bu anakartın kasa kapağının açılıp açılmadığını tespit eden bir KASA AÇIK özelliği bulunmaktadır. Bu özelliğin kullanılabilmesi için kasa yetkisiz erişim tasarımına sahip bir kasa kullanılmalıdır.

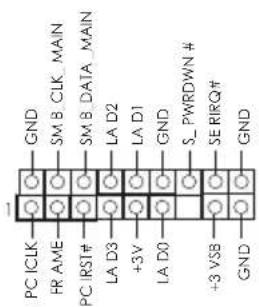

TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 26)

Bu bağlayıcı, anahtarlar, dijital sertifikalar, parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanması da yardımcıdır.
