Z97 Pro4 1 はじめに ASRock Z97 Pro4 マザーボードをお買い上げいただきまして誠にありがとうございます。ASRock Z97 Pro4 マザーボードは、ASRock の一貫した厳格な品質管理の下で製造された信頼性の高いマザーボードです。アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、優れたパフォーマンスを提供します。

ASRock Z97 Pro4 マザーボード（ATX フォームファクタ）

ASRock Z97 Pro4 クイックインストールガイド

ASRock Z97 Pro4 サポート CD

2 x シリアルATA（SATA）データケーブル（オプション）

1 x M.2_SSD (NGFF) ソケット 3 用ねじマザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。アスロックのウェブサイトでは、最新のVGA カードおよびCPU サポート一覧もご覧になれます。アスロックウェブサイト http://www.asrock.com. ユーザーマニュアル120

プレミアム・アロイ・チョーク（鉄粉製チョークと比較して、コア損失を 70% 低減します）

12K プラチナコンデンサ（100% 日本製の高品質導電

サファイアブラック PCB ASRock 完全スパイク保護 ASRock Cloud ASRock APP ショップ CPU

第 4 世代および第 5 世代 Intel® Core

Intel® ターボブースト2.0 テクノロジーをサポート

Intel® K シリーズアンロック CPU に対応

ASRock BCLK フルレンジオーバークロッキングに対応

デュアルチャンネルDDR3 メモリテクノロジー

DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 ノン ECC、アンバッファード

システムメモリの最大容量： 32GB （注意を参照）

Intel® エクストリームメモリプロファイル（XMP）1.3/1.2

1 x PCI Express 3.0 x16 スロット（PCIE1:x16 モード）

1 x PCI Express 2.0 x16 スロット（PCIE3:x4 モード）

PCIE2 または PCIE4 スロットが使用されている場合は、PCIE3 は 2 倍モードで動作します。

2 x PCI Express 2.0 x1 スロット

Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、GPU に統合されたプロセッサーのみでサポート

Intel®HD グラフィックス内蔵ビジュアルをサポート：

AVC、MVC (S3D)、MPEG-2 フルHW エンコード1 の

3D、Intel® クリアビデオHD テクノロジー、Intel® インサイダー

、Intel® HD グラフィックス4400/4600

3 つのグラフィックス出力オプション: D-Sub、DVI-D、 HDMI

HDMI に対応、最大解像度 1920x1200 @ 60Hz

DVI-D をサポート。最大解像度1920x1200 @60Hz

D-Sub をサポート。最大解像度1920x1200 @60Hz

HDMI ポートでオートリップシンク、ディープカラー（12bpc）、xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

DVI-D ポートと HDMI ポートで HDCP に対応

DVI-D ポートと HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応

7.1 CH HD オーディオ、コンテンツプロテクション付き（Realtek ALC892 オーディオコーデック）

プレミアム・ブルーレイ・オーディオ・サポート

サージ保護に対応（ASRock 完全スパイク保護）

ニチコン製ファインゴールドシリーズオーディオコンデ

ギガビットLAN 10/100/1000 Mb/ 秒

Intel® リモートウェイクテクノロジーをサポート

雷/ 静電気放電（ESD）保護に対応（ASRock 完全スパ

エネルギー効率のよいイーサネット802.3az をサポー

1 x PS/2 マウス/ キーボードポート

4 x USB 2.0 ポート（静電気放電（ESD）保護に対応（AS- Rock 完全スパイク保護））

4 x USB 3.0 ポート（静電気放電（ESD）保護に対応（AS- Rock 完全スパイク保護））

LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LEDと SPEED LED）

HD オーディオジャック: リアスピーカー/ センター/ バス/ ラインイン/ フロントスピーカー/ マイク

6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、 RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 13 および Intel スマート・レスポンステクノロジー）、 NCQ、AHCI、および、ホットプラグ機能に対応

1 x SATA Express コネクタ（SATA3_4、SATA3_5、および、

M.2_SSD (NGFF) ソケット 3 と共有）

1 x M.2_SSD (NGFF) ソケット 3、M.2 SATA3 6.0 Gb/ 秒モジュール、および、最大 Gen2 x2 (10 Gb/ 秒) までの M.2 PCI Express モジュールに対応

1 x シャーシイントルージョンヘッダー

2 x CPU ファンコネクタ（1 x 4 ピン、1 x 3 ピン）

2 x シャーシファンコネクタ（1 x 4 ピン、1 x 3 ピン）

1 x 24 ピン ATX 電源コネクタ

1 x underbolt AIC コネクタ

2 x USB 2.0 ヘッダー（ 4 個の USB 2.0 ポートに対応）（静電気放電（ESD）保護に対応（ASRock 完全スパイク保護））

1 x USB 3.0 ヘッダー（ 2 個の USB 3.0 ポートに対応）（静電気放電（ESD）保護に対応（ASRock 完全スパイク保護））123

64Mb AMI UEFI Legal BIOS、多言語 GUI サポート付き

ACPI 1.1 準拠ウェイクアップイベント

CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定サポートCD

ドライバ、ユーティリティ、アンチウイルスソフトウェア（トライアル版）、Google Chrome ブラウザとツールバー、Start8（30 日トライアル版） , Kloudian Orbweb.ME Professional (Win 8.1)

CPU/ シャーシ/ 電源ファンタコメーター

CPU/ シャーシクワイエットファン（CPU 温度に従ってシャーシファン速度を自動調整）

ErP/EuP Ready（ErP/EuP 対応）（ ErP/EuP 対応電源供給

商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますの

Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際のメモリサイズは制限のため、4GB 未満のことがあります。Windows® 64 ビットのオペレーティングシステムでは、そのような制限はありません。Windows® では使えないメモリを使用するために、ASRock XFast RAM を使用することができます。124

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。この図は3ピンのジャンパーを表し、ジャンパーキャップがピン1 とピン2 に被さっているとき、これらのピンは「ショート」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 23 参照） CLRCMOS1 は、CMOS のデータをクリアすることができます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒待ってから、CLRCMOS1 のピン2とピン3 をジャンパーキャップを使って5 秒間ショートします。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOSクリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。 CMOS の

1.4 オンボードのヘッダーとコネクター

システムパネルヘッダー（9 ピンパネル1）（p.1、No. 18 参照）電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋と−に

GND PWRBTN（電源スイッチ）：シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。 RESET（リセットスイッチ）：シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。 PLED（システム電源LED）：シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ

ム稼働中は、LED が点灯します。システムがS1/S3 スリープ状態の場合には、LED

は点滅を続けます。システムがS4 スリープ状態または電源オフ（S5）のときには、 LED はオフです。 HDLED（ハードドライブアクティビティLED）：シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。オンボードヘッダーとコネクターはジャンパーではありません。これらヘッダーとコネクターにはジャンパーキャップを被せないでください。ヘッダーおよびコネクターにジャンパーキャップを被せると、マザーボードに永久損傷が起こることがあります。126

電源LED ヘッダー（3 ピンPLED1）（p.1、No. 17 参照）

タスを表示するために、シャーシ電源LED をこのヘッダーに接続してくだ

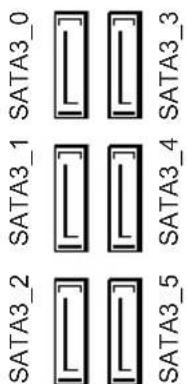

（SATA3_0： p.1、No. 9 参照） (SATA3_1: p.1、No. 11 参照）（SATA3_2： p.1、No. 13 参照）（SATA3_3： p.1、No. 10 参照）（SATA3_4： p.1、No. 12 参照）（SATA3_5： p.1、No. 14 参照）これら6 つのSATA3 コネクターは、最高6.0 Gb/ 秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。SATA3_4, SATA3_5 は SATA Express コネクタと共有します。シリアル ATA Express コ

(SATAE_1: p.1、No. 15 参照） SATA ストレージデバイスまたは PCIe ストレージデバイスをこのコネクタに接続してください。 SATA Express コネクタは SATA3_4, SATA3_5 およ

ケット 3 と共有します。 USB 2.0 ヘッダー (9 ピンUSB_4_5) （p.1、No. 21 参照） (9 ピンUSB_6_7) （p.1、No. 22 参照）

マザーボードには2 つのヘッダーがあります。各 USB 2.0 ヘッダーは、2 つのポートをサポートでき

Z97 Pro4 USB 3.0 ヘッダー（19 ピンUSB3_4_5）（p.1、No. 8 参照）

マザーボードには1 つのヘッダーがあります。各 USB 3.0 ヘッダーは、2 つのポートをサポートでき

（9 ピンHD_AUDIO1）（p.1、No. 27 参照）このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続す

（4 ピンSPEAKER1）（p.1、No. 19 参照）シャーシスピーカーはこのヘッダーに接続してく

（4 ピンCHA_FAN1）（p.1、No. 16 参照）（3 ピンCHA_FAN2）（p.1、No. 29 参照）ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせて

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。 Mic_IN (MIC) をMIC2_L に接続します。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RETとOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオパネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

+5V DUMMY DUMMY SPEAKER

（3 ピンPWR_FAN1）（p.1、No. 2 参照） CPU ファンコネクター（4 ピンCPU_FAN1）（p.1、No. 3 参照）（3 ピンCPU_FAN2）（p.1、No. 4 参照）このマザーボードは4 ピンCPUファン（静音ファン）コネクターを提供します。 3 ピンのCPU ファンを接続する場合には、ピン1-3

（24 ピンATXPWR1）（p.1、No. 7 参照）このマザーボードは24 ピンATX 電源コネクターを提供します。20 ピンの ATX 電源を使用するには、ピン1 と13 番に合わせて接続してください。 ATX12V 電源コネクター（8 ピンATX12V1）（p.1、No. 1 参照）このマザーボードは8 ピンATX 12V 電源コネクターを提供します。4 ピンのATX 電源を使用するには、ピン1 と5 番に合わせて接続してください。 PCIe 電源コネクタ（4 ピン PCIE_PWR1）（p.1、No. 28 参照） 4 枚以上のグラフィックスカードを取り付ける場合は、4 ピンモレックス電源ケーブルをこのコネクタ

（5 ピン TB1）（p.1、No. 20 参照） underbolt

（AIC）を取り付ける場合は、5 ピン信号ケーブル（GPIO ケーブル）をこのコネクタに接続してく

Z97 Pro4 シリアルポートヘッダー（9 ピンCOM1）（p.1、No. 25 参照）このCOM1 ヘッダーはシリアルポートモジュール

（2 ピンCI1）（p.1、No. 24 参照）

シャーシカバーが開けられたことを検知する、ケース開閉検知機能をサポートします。この機能には、シャーシイントルージョン検知設計されたシャー

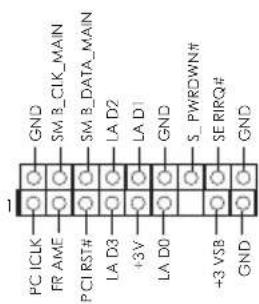

TPM ヘッダー（17 ピンTPMS1）（p.1、No. 26 参照）このコネクターはトラステッドプラットフォームモジュール（ TPM）システムをサポートし、鍵、デジタル証明書、パスワード、データを安全に保管することができます。TPM システムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全
