BEDIENUNGSANLEITUNG Z97 Pro4 ASROCK

Step 6 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.30 English PCIe Interface SATA Interface Plextor PX-AG256M6e ADATA AXNS381E-128GM-B Plextor PX-AG512M6e ADATA AXNS381E-256GM-B SanDisk SD6PP4M-128G Crucial CT120M500SSD4/120G SanDisk SD6PP4M-256G Crucial CT240M500SSD4/240G Samsung XP941-512G (MZHPU512HCGL) Intel SSDSCKGW080A401/80G Kingston RBU-SNS8400S3/180GD M.2_SSD (NGFF) Module Support List For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com31 Deutsch Z97 Pro4 1 Einleitung Vielen Dank, dass Sie sich für das Z97 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

• ASRock Z97 Pro4 – Schnellinstallationsanleitung

• 1 x E/A-Blendenabschirmung

• 1 x Schraube für M.2_SSD- (NGFF) Sockel 3 Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne wei-tere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.32 Deutsch

1.2 Technische Daten

• Leiterplatte mit hochdichtem Glasgewebe Einzigartige Merkmale ASRock-Superlegierung

• Erstklassige Legierungsdrossel (reduziert Kernverlust im Vergleich zu Eisenpulverdrossel um 70 %)

• 12K-Platinkappen (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren)

• Saphirschwarze Leiterplatte ASRock Full Spike Protection ASRock Cloud ASRock App-Shop Prozessor

• Unterstützt Intel® Core

-Prozessoren (Sockel 1150) der 4 ten & 5 ten Generation

• Unterstützt Intel® Turbo Boost 2.0-Technologie

• Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie

• Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz

• Dualkanal-DDR3-Speichertechnologie

• 4 x DDR3-DIMM-Steckplätze

• Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133 (OC)/1866(OC)/1600/1333/1066 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32 GB (siehe ACHTUNG)

• Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2 Erweiter- ungssteck- platz

• 1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)

• 1 x PCI-Express 2.0-x16-Steckplatz (PCIE3:x4-Modus)

• Wenn der PCIE2- oder PCIE4-Steckplatz belegt ist, läu der PCIE3-Steckplatz im x2-Modus.

• 2 x PCI-Express 2.0-x1-Steckplätze

• Unterstützt AMD Quad CrossFireX

und CrossFireX TM33 Deutsch Z97 Pro4 Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

• Unterstützt drei Monitore

• Unterstützt HDMI mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Nichicon-Audiokappen der Fine Gold-Serie LAN

• Unterstützt Intel® Remote Wake Technology

• Unterstützt Wake-On-LAN

• Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE34 Deutsch Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 1 x Optischer SPDIF-Ausgang

• 4 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging

• 1 x SATA-Express-Anschluss (geteilt mit SATA3_4, SATA3_5 und M.2_SSD- (NGFF) Sockel 3)

• Anzukündigende Unterstützung

• 1 x M.2_SSD- (NGFF) Sockel 3, unterstützt M.2-SATA-III- 6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen2 x 2 (10 Gb/s) Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Gehäuseeingri-Stileiste

• 1 x Betrieb-LED-Stileiste

• 1 x Netzteillüeranschluss (3-polig)

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x PCIe-Netzanschluss

• 1 x Audioanschluss an Frontblende

• 1 x underbolt-Erweiterungskartenanschluss

• 2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))35 Deutsch Z97 Pro4 BIOS-Funk- tion

• 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr- sprachiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannung- sanpassung Support-CD

• Treiber, Dienstprogramme, Virenschutzsoware (Test- version), Google Chrome-Browser und Toolbar, Start8 (30-Tage-Testversion), Kloudian Orbweb.ME Professional (Win 8.1) Hard- wareüberwa- chung

• CPU-/Gehäusetemperaturerkennung

• CPU/Gehäuse/Netzteil-Lüertachometer

• Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

• CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Gehäuse-oen-Erkennung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssys- tem

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel- lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden. Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.36 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 23) CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Standard37 Deutsch Z97 Pro4

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 18) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab- schaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezu- stand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädi- gen.38 Deutsch Betrieb-LED-Stileiste (3-polig, PLED1) (siehe S. 1, Nr. 17) Bitte verbinden Sie die Betrieb-LED des Gehäuses zur Anzeige des System- betriebsstatus mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 9) (SATA3_1: siehe S. 1, Nr. 11) (SATA3_2: siehe S. 1, Nr. 13) (SATA3_3: siehe S. 1, Nr. 10) (SATA3_4: siehe S. 1, Nr. 12) (SATA3_5: siehe S. 1, Nr. 14) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragung sgeschwindigkeit bis 6,0 Gb/s. SATA3_4, SATA3_5 werden mit dem SATA- Express-Anschluss geteilt. Serial-ATA-Express- Anschluss (SATAE_1: siehe S. 1, Nr. 15) Bitte verbinden Sie entweder SATA- oder PCIe-Speichergeräte mit diesem Anschluss. Der SATA-Express-Anschluss wird mit SATA3_4, SATA3_5 und M.2_SSD- (NGFF) Sockel 3 geteilt. USB 2.0-Stileisten (9-polig, USB_4_5) (siehe S. 1, Nr. 21) (9-polig, USB_6_7) (siehe S. 1, Nr. 22) Neben vier USB 2.0-Ports an der E/A-Blende benden sich zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen.

Deutsch Z97 Pro4 USB 3.0-Stileiste (19-polig, USB3_4_5) (siehe S. 1, Nr. 8) Neben vier USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Jede USB 3.0-Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 27) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselautsprecher- stileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 19) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Gehäuse- und Netzteil- lüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 16) (3-polig, CHA_FAN2) (siehe S. 1, Nr. 29) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Deutsch (3-polig, PWR_FAN1) (siehe S. 1, Nr. 2) CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3) (3-polig, CPU_FAN2) (siehe S. 1, Nr. 4) Dieses Motherboard bietet einen 4-poligen CPU- Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX- 12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. PCIe-Netzanschluss (4-polig, PCIE_PWR1) (siehe S. 1, Nr. 28) Bitte verbinden Sie ein 4-poliges Molex-Netzkabel mit diesem Anschluss, wenn mehr als drei Grakkarten installiert sind. underbolt- Erweiterungskarte Anschluss (5-polig, TB1) (siehe S. 1, Nr. 20) Bitte verbinden Sie ein serielles 5-poliges Kabel (GPIO-Kabel) mit diesem Anschluss, wenn Sie eine underbolt

-Erweiterungskarte installieren.

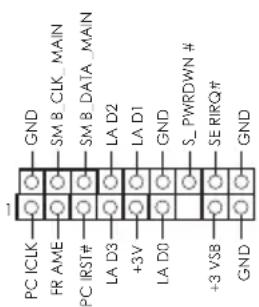

N_SPEED +12V DETECT GND41 Deutsch Z97 Pro4 Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 25) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. Gehäuseeingri-Stileiste (2-polig, CI1) (siehe S. 1, Nr. 24) Dieses Motherboard unterstützt die Gehäuse- oen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrierken- nungsdesign voraus. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 26) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
